Gusswerkstoffe, Gussprodukte, Giessverfahren

Präsentation zum Thema: "Gusswerkstoffe, Gussprodukte, Giessverfahren"—  Präsentation transkript:

1 Gusswerkstoffe, Gussprodukte, Giessverfahren
Repetition Kapitel W11

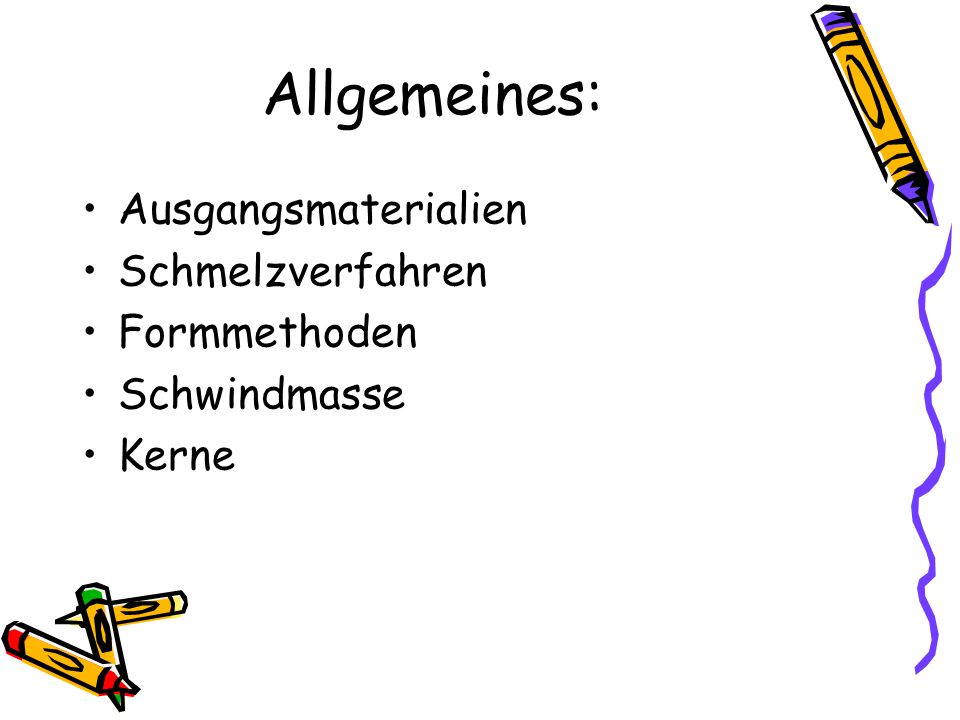

2 Allgemeines: Ausgangsmaterialien Schmelzverfahren Formmethoden
Schwindmasse Kerne

3 Werdegang eines Gussstückes
Werkstattzeichnung Modellzeichnung Modellschreinerei Formerei Giessen Gussputzerei

4 Giessverfahren Sandguss Kokillenguss Schleuderguss
Druckguss / Spritz- und Pressguss Präzisionsguss Strangguss

5 Giessverfahren Sandguss
Model Formerei (Hand, Maschine) Kern einlegen (für Hohlräume) Oberkasten aufsetzen Giessen Ausschlagen Gussputzerei

6 Was versteht man unter Sandguss?
Darunter versteht man alle Giessverfahren, die Sandformen benutzen.

7 Was versteht man unter Kokillenguss?
Darunter versteht man eine Giesstechnik, die Metallformen (Kokillen) benutzt.

8 Gusswerkstoffe Grauguss Temperguss Sphäroguss Stahlguss

9 Grauguss EN-GJL Nicht schmiedbares, in Formen gegossenes Eisen aus grauem Roheisen C-Gehalt 2,5 – 4%

10 Verwendungszwecke Lagerschalen Maschinenteile Maschinensockel Gehäuse
Gussrohre usw.

11 Temperguss EN-GJMW Weisses Roheisen gegossen, durch nachfolgende Glühbehandlung weich und bedingt schmiedbar gemachtes Gusseisen. Wandstärkenabhängig

12 Verwendungszwecke Fittings Maschinenteile Beschläge Schlüssel
Seilkauschen / Klemmen usw.

13 Sphäroguss EN-GJS Kugelgraphitguss der plastisch verformbar ist. Seine Eigenschaften sind mit denen des Tempergusses vergleichbar. Wandstärkenunabhängig

14 Verwendungszwecke Kurbelwellen Getriebegehäuse Zahnräder Laufrollen
Rohrleitungen Landmaschinen und Fahrzeugbau

15 Stahlguss EN-GJN In Formen gegossener Baustahl (schmiedbar)

16 Verwendungszwecke Schraubstöcke Turbinenräder Maschinenteile usw.

17 Bezeichnung der Gusswerkstoffe
Name Alte Bezeichnung Neue Bezeichnung EN Grauguss GG-20 EN-GJL-200 Temperguss GTW-40 EN-GJMW-400-6 Sphäroguss GGG-50 EN-GJS-500-7 Stahlguss GS-52 EN-GJN-520

18 Test am Thema: Gusswerkstoffe Kapitel W11
