2006/09/081 DucoClose mit Motorbetrieb MONTAGEANWEISUNGEN.

Präsentation zum Thema: "2006/09/081 DucoClose mit Motorbetrieb MONTAGEANWEISUNGEN."—  Präsentation transkript:

1 2006/09/081 DucoClose mit Motorbetrieb MONTAGEANWEISUNGEN

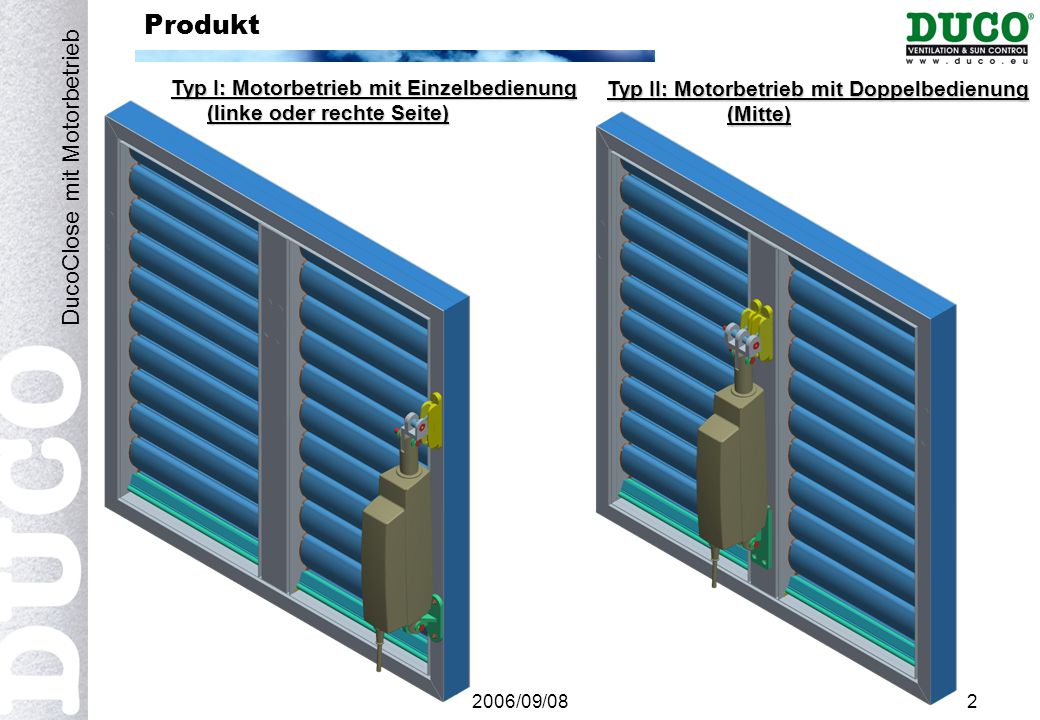

2 2006/09/082 Produkt DucoClose mit Motorbetrieb Typ I: Motorbetrieb mit Einzelbedienung (linke oder rechte Seite) Typ II: Motorbetrieb mit Doppelbedienung (Mitte)

3 2006/09/083 Explosionsdarstellung DucoClose mit Motorbetrieb

4 2006/09/084 Ersatzteilliste Linearantrieb Marke: LINAK Hublänge 30 mm / Kraft 300 N Nummer: G0012445 (PT050174) Sechskantschraube M6 x 35, rostfreier Stahl DIN 933 Nummer: G0000192 (PT040130) Doppelgabel Doppelbedienung oben Nummer: G0012443 (KS060069) Selbstsichernde Sechskantmutter M6 DIN 985, rostfreier Stahl Nummer: G0000164 (PT030347) Einzelgabel Einzelbedienung oben Nummer: G0012441 (KS060068) Gleitlager mit Bund MFM-0610-06 Nummer: G0012012 (PT040132) DucoClose mit Motorbetrieb

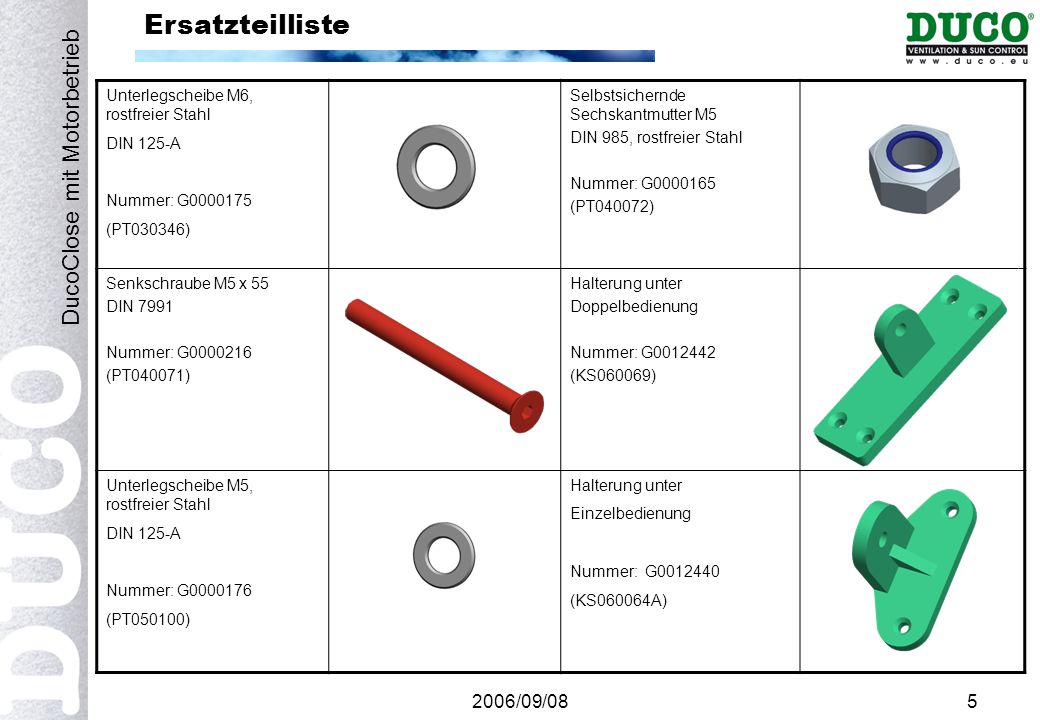

5 2006/09/085 Ersatzteilliste Unterlegscheibe M6, rostfreier Stahl DIN 125-A Nummer: G0000175 (PT030346) Selbstsichernde Sechskantmutter M5 DIN 985, rostfreier Stahl Nummer: G0000165 (PT040072) Senkschraube M5 x 55 DIN 7991 Nummer: G0000216 (PT040071) Halterung unter Doppelbedienung Nummer: G0012442 (KS060069) Unterlegscheibe M5, rostfreier Stahl DIN 125-A Nummer: G0000176 (PT050100) Halterung unter Einzelbedienung Nummer: G0012440 (KS060064A) DucoClose mit Motorbetrieb

6 2006/09/086 Ersatzteilliste Bohrschrauben 3,5 x 13 mm, aus rostfreiem Stahl, DIN 7504 Nummer: G0000080 (PT050039) Senkschraube M5 x 35 DIN 7991 Nummer: G0000217 (PT060080) DucoClose mit Motorbetrieb

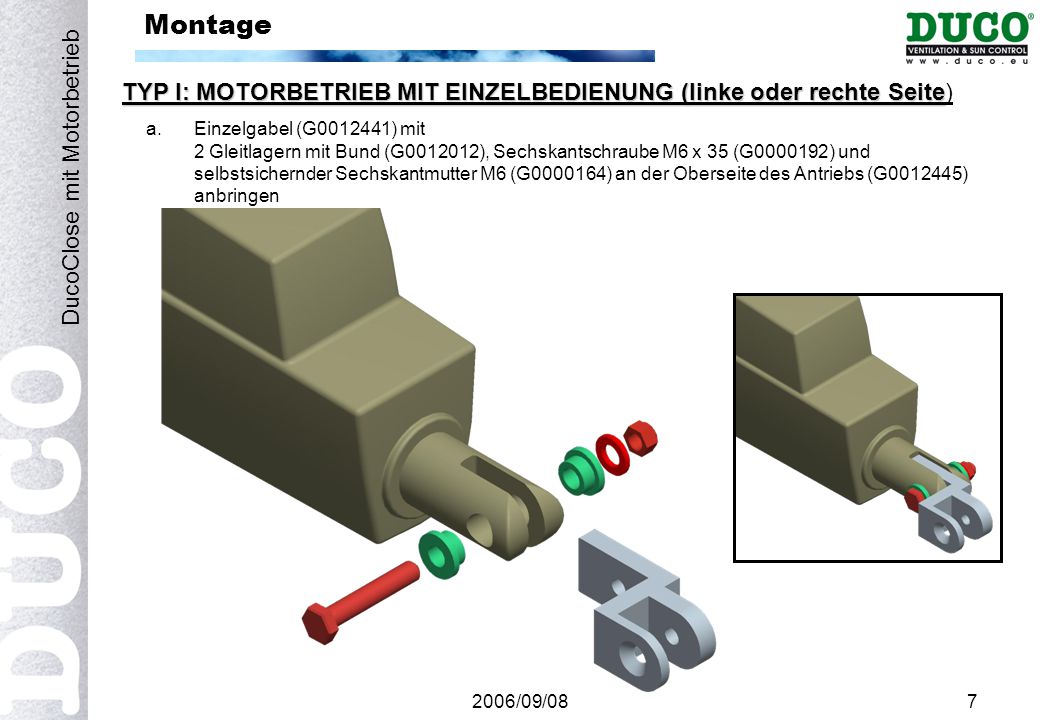

7 2006/09/087 Montage TYP I: MOTORBETRIEB MIT EINZELBEDIENUNG (linke oder rechte Seite TYP I: MOTORBETRIEB MIT EINZELBEDIENUNG (linke oder rechte Seite) DucoClose mit Motorbetrieb a.Einzelgabel (G0012441) mit 2 Gleitlagern mit Bund (G0012012), Sechskantschraube M6 x 35 (G0000192) und selbstsichernder Sechskantmutter M6 (G0000164) an der Oberseite des Antriebs (G0012445) anbringen

8 2006/09/088 Montage TYP I: MOTORBETRIEB MIT EINZELBEDIENUNG (linke oder rechte Seite) DucoClose mit Motorbetrieb b.Befestigung der unteren Halterung für die Einzelbedienung (G0012440) mit 2 Bohrschrauben der Größe 3,5 x 13 mm (G0000080) in einem Abstand von 216 mm, gemessen ab der Unterseite der Hebelhalterung (G0012415, siehe Montageanweisung Ducoclose). Halterung so anbringen, dass sie eben mit der Unterseite des Ducoclose abschließt. 216 mm

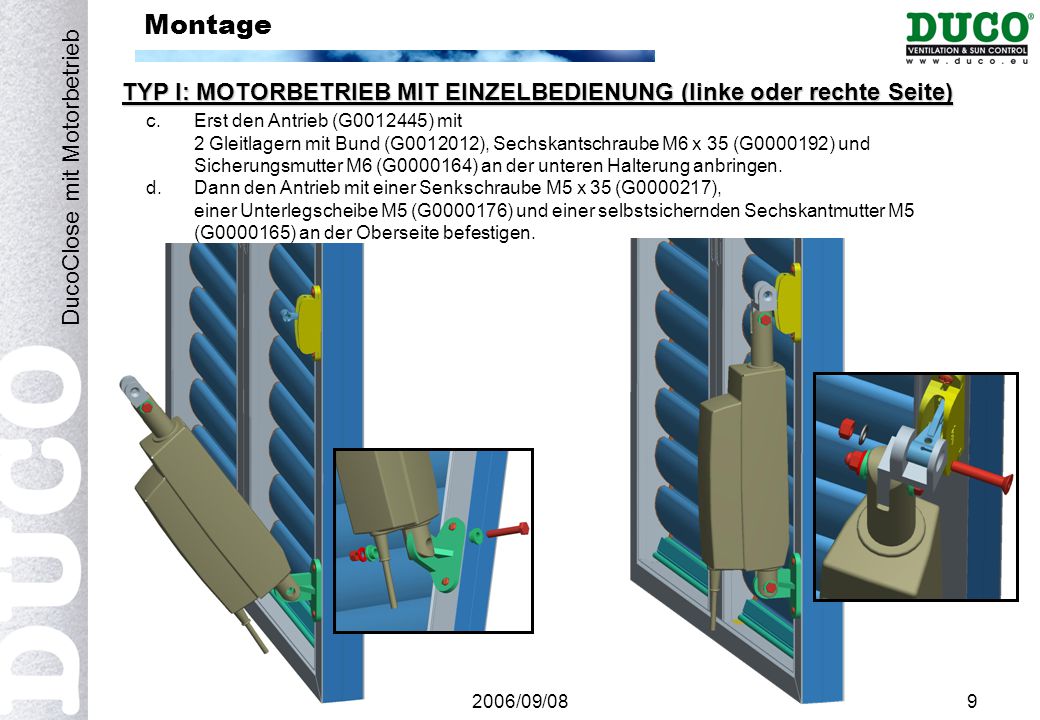

9 2006/09/089 Montage TYP I: MOTORBETRIEB MIT EINZELBEDIENUNG (linke oder rechte Seite) DucoClose mit Motorbetrieb c.Erst den Antrieb (G0012445) mit 2 Gleitlagern mit Bund (G0012012), Sechskantschraube M6 x 35 (G0000192) und Sicherungsmutter M6 (G0000164) an der unteren Halterung anbringen. d.Dann den Antrieb mit einer Senkschraube M5 x 35 (G0000217), einer Unterlegscheibe M5 (G0000176) und einer selbstsichernden Sechskantmutter M5 (G0000165) an der Oberseite befestigen.

10 2006/09/0810 Montage TYP II: MOTORBETRIEB MIT DOPPELBEDIENUNG (Mitte) DucoClose mit Motorbetrieb a.Doppelgabel (G0012443) mit 2 Gleitlagern mit Bund (G0012012), Sechskantschraube M6 x 35 (G0000192) und selbstsichernder Sechskantmutter M6 (G0000164) an der Oberseite des Antriebs (G0012445) anbringen

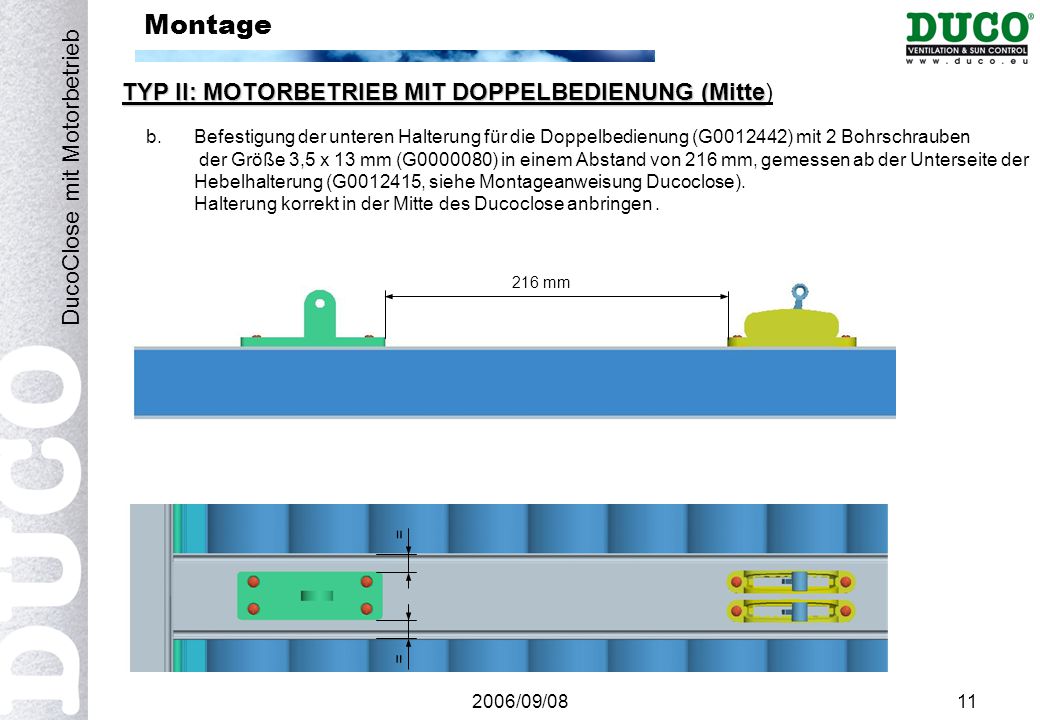

11 2006/09/0811 Montage TYP II: MOTORBETRIEB MIT DOPPELBEDIENUNG (Mitte TYP II: MOTORBETRIEB MIT DOPPELBEDIENUNG (Mitte) DucoClose mit Motorbetrieb b.Befestigung der unteren Halterung für die Doppelbedienung (G0012442) mit 2 Bohrschrauben der Größe 3,5 x 13 mm (G0000080) in einem Abstand von 216 mm, gemessen ab der Unterseite der Hebelhalterung (G0012415, siehe Montageanweisung Ducoclose). Halterung korrekt in der Mitte des Ducoclose anbringen. 216 mm = =

12 2006/09/0812 Montage TYP II: MOTORBETRIEB MIT DOPPELBEDIENUNG (Mitte) DucoClose mit Motorbetrieb c.Erst den Antrieb (G0012445) mit 2 Gleitlagern mit Bund (G0012012), Sechskantschraube M6 x 35 (G0000192) und Sicherungsmutter M6 (G0000164) an der unteren Halterung anbringen. d.Dann den Antrieb mit einer Senkschraube M5 x 55 (G0000216), einer Unterlegscheibe M5 (G0000176) und einer selbstsichernden Sechskantmutter M5 (G0000165) an der Oberseite befestigen.
