ANWENDUNGSMÖGLICHKEITEN VON

Präsentation zum Thema: "ANWENDUNGSMÖGLICHKEITEN VON"—  Präsentation transkript:

1 ANWENDUNGSMÖGLICHKEITEN VON
TONZIEGELN HTL-SAALFELDEN MARTIN RITSCH

2 HTL-SAALFELDEN MARTIN RITSCH
Wandsysteme HTL-SAALFELDEN MARTIN RITSCH

3 HTL-SAALFELDEN MARTIN RITSCH
Ziegel-Wandsysteme Einschaliges Mauerwerk Zweischalenmauerwerk Mauerwerk mit WDVS HTL-SAALFELDEN MARTIN RITSCH

4 Ziegel-Wandsysteme im Vergleich
einschaliges Mauerwerk (monolithisch) zweischaliges Mauerwerk (mit / ohne Hinterlüftung) zusatzgedämmtes Mauerwerk (Vollwärmeschutz) Dicke: 38 – 50 cm Dicke: 40 – 55 cm Dicke: 30 – 50 cm U = 0,14 – 0,30 W/m²K U = 0,10 – 0,35 W/m²K U = 0,12 – 0,40 W/m²K Rw = 43 – 52 dB Rw = 55 – 65 dB Rw = 43 – 60 dB 100 – 130 €/m² 115 – 150 €/m² 85 – 140 €/m²

5 HTL-SAALFELDEN MARTIN RITSCH
Ziegel-Wandsysteme Einschaliges Ziegel-Mauerwerk Systemvorteile: ungestörte Dampfdiffusion rasche Austrocknung niedrige Gleichgewichtsfeuchte keine Rauch-, Gas- und Qualmentwicklung im Brandfall höchste Brandwiderstandsklasse günstiges Raumklima hohes Recyclingpotential geringe Materialvielfalt einfache bewährte Konstruktion wartungsfreundlich geringe Betriebskosten Anwendung primär im EFH (Einfamilienhaus)-Bau ! HTL-SAALFELDEN MARTIN RITSCH

6 HTL-SAALFELDEN MARTIN RITSCH
Ziegel-Wandsysteme Zweischaliges Ziegel-Mauerwerk Systemvorteile: niedrigste U-Werte erreichbar keine materialbedingten Wärmebrücken guter sommerlicher Wärmeschutz (Wärmespeicherung) gute Schalldämmung hohe Lebensdauer niedriger Erhaltungsaufwand geringe Betriebskosten geringe Umweltbelastung durch niedrige U-Werte und geringer Instandhaltungsaufwand Rückbau möglich (einfache Baurestmassentrennung) Anwendung im EFH-Bau und im MFH (Mehrfamilienhaus)-Bau, nicht für Wohnbau-Objekte! HTL-SAALFELDEN MARTIN RITSCH

7 HTL-SAALFELDEN MARTIN RITSCH
Ziegel-Wandsysteme Ziegel-Mauerwerk zusatzgedämmt Systemvorteile: niedrigste U-Werte erreichbar guter sommerlicher Wärmeschutz (Wärmespeicherung) keine materialbedingten Wärmebrücken Verbesserung der Schalldämmung möglich, insbesondere bzgl. Schall-Längsleitung kein Risiko von Putzrissen bewährtes System niedrige Investitionskosten u. U. Gewinn an (förderbarer) Nettonutzfläche Anwendung primär im MFH-Bau ! HTL-SAALFELDEN MARTIN RITSCH

8 HTL-SAALFELDEN MARTIN RITSCH
ZIEGELSORTEN Wandziegel Deckenziegel Überlagen und Stürze Pflaster- & Wandklinker HTL-SAALFELDEN MARTIN RITSCH

9 HTL-SAALFELDEN MARTIN RITSCH
WANDZIEGEL Planziegel für die monolithische Außenwand z. B. POROTHERM 50 S.i Plan POROTHERM 50 S Plan POROTHERM 38 S.i Plan POROTHERM 38 S Plan Schnitthöhe 24,9 cm vermauert mit DBM (Dünnbettmörtel) oder VD-Mörtel (Vollflächiger Dünnbettmörtel) HTL-SAALFELDEN MARTIN RITSCH

10 HTL-SAALFELDEN MARTIN RITSCH
WANDZIEGEL Blockziegel für die monolithische Außenwand POROTHERM 50 S.i N+F POROTHERM 50 S N+F POROTHERM 38 S.i N+F POROTHERM 38 S N+F Schnitthöhe 23,8 cm vermauert mit ISO-Mörtel HTL-SAALFELDEN MARTIN RITSCH

11 HTL-SAALFELDEN MARTIN RITSCH

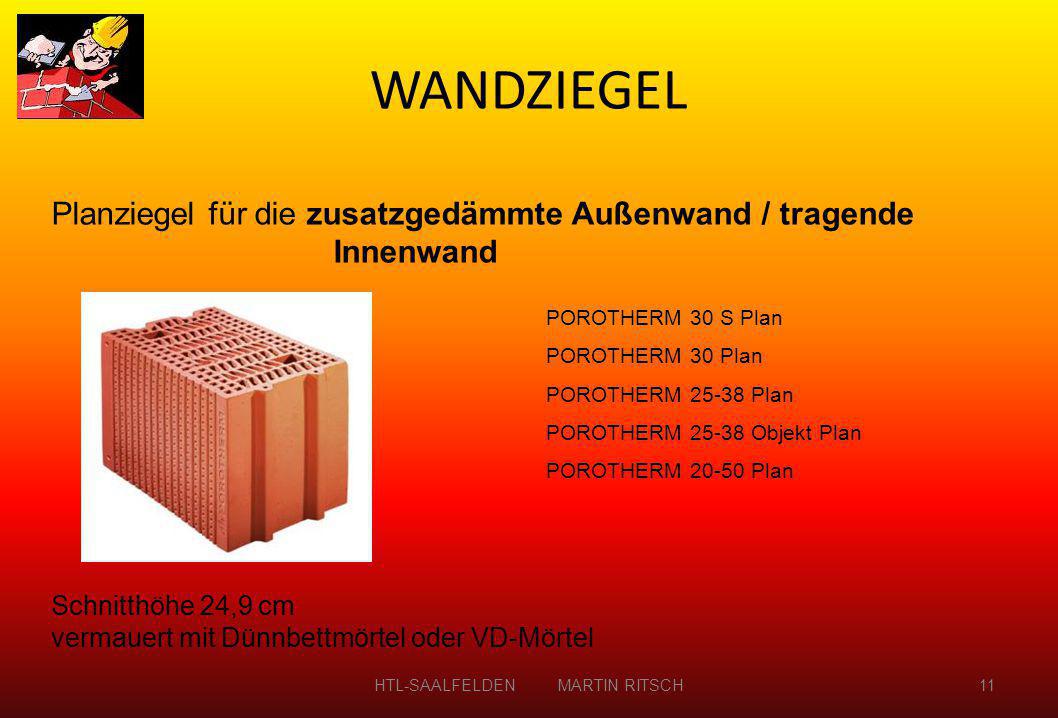

WANDZIEGEL Planziegel für die zusatzgedämmte Außenwand / tragende Innenwand POROTHERM 30 S Plan POROTHERM 30 Plan POROTHERM Plan POROTHERM Objekt Plan POROTHERM Plan Schnitthöhe 24,9 cm vermauert mit Dünnbettmörtel oder VD-Mörtel HTL-SAALFELDEN MARTIN RITSCH

12 HTL-SAALFELDEN MARTIN RITSCH
WANDZIEGEL Blockziegel für die zusatzgedämmte Außenwand / tragende Innenwand POROTHERM 30 S N+F POROTHERM 30 N+F POROTHERM N+F POROTHERM Objekt N+F Schnitthöhe 23,8 cm vermauert mit KZM (Kalkzementmörtel) HTL-SAALFELDEN MARTIN RITSCH

13 HTL-SAALFELDEN MARTIN RITSCH
WANDZIEGEL Ziegel für die nichttragende Zwischenwand POROTHERM Plan POROTHERM N+F POROTHERM Plan POROTHERM N+F POROTHERM 8-50 N+F Schnitthöhe 24,9 / 23,8 cm vermauert mit DBM / KZM HTL-SAALFELDEN MARTIN RITSCH

14 HTL-SAALFELDEN MARTIN RITSCH
WANDZIEGEL Planziegel für die Wohnungstrennwand / Stiegenhaustrennwand POROTHERM SBZ Plan POROTHERM SBZ Plan POROTHERM SBZ Plan Schnitthöhe 24,9 cm vermauert mit DBM, verfüllt mit Beton HTL-SAALFELDEN MARTIN RITSCH

15 HTL-SAALFELDEN MARTIN RITSCH
WANDZIEGEL Blockziegel für die Wohnungstrennwand / Stiegenhaustrennwand POROTHERM SSZ POROTHERM 25 SSZ HD Schnitthöhe 23,8 cm vermauert mit KZM HTL-SAALFELDEN MARTIN RITSCH

16 HTL-SAALFELDEN MARTIN RITSCH
KLEINFORMATE Mauerziegel Mauerziegel NF voll Mauerziegel NF gelocht Mauerziegel AÖF voll Mauerziegel gelocht 10,3 Kaminbaustein 12/14,2 hoch Porotherm 12/14,2 hoch Normalformat (NF): 12 x 25 x 6,5 cm Altösterreichisches Format (AÖF): 14 x 29 x 6,5 cm HTL-SAALFELDEN MARTIN RITSCH

17 HTL-SAALFELDEN MARTIN RITSCH
WEINKELLERZIEGEL Der Weinkellerziegel ist ein Sichtmauerziegel für Innenräume mit einer max. Wasseraufnahme von ca. 16 Masse-%. Mit diesen Eigenschaften ist er ideal für das Raumklima in Weinkellern geeignet. SORTIMENT Weinkellerziegel voll Weinkellerziegel voll, ANTIQUE Weinkellerziegel voll, ANTIQUE mit Prägung HD Weinkellerziegel gelocht Weinkellerziegel gelocht, ANTIQUE Weinkellerziegel gelocht, ANTIQUE-RELIEF HTL-SAALFELDEN MARTIN RITSCH

18 HTL-SAALFELDEN MARTIN RITSCH
WEINKELLERZIEGEL H.D. Fast so alt wie die Ziegelerzeugung ist auch die Beschriftung oder Stempelung von Ziegeln. Die vom österreichischen Ziegelfabrikanten Heinrich Drasche hergestellten Mauerziegel trugen ab 1857 als Ziegelzeichen den Doppeladler und links und rechts davon die Buchstaben H und D. Die Stempelung erfolgte über eine Blechplatte, die in der Bodenplatte des Models befestigt war. Seit der Einführung der Strangpresse bei der Ziegelerzeugung Ende des 19. Jahrhunderts gab es diese Möglichkeit der Stempelung dann nicht mehr. Heute wird die Prägung in Handarbeit auf Wunsch wieder vorgenommen. HTL-SAALFELDEN MARTIN RITSCH

19 HTL-SAALFELDEN MARTIN RITSCH
SYSTEMERGÄNZUNGEN Folgende Formsteine und Ergänzungsprodukte Komplettieren Ziegelsysteme: Halbziegel Eckziegel Höhenausgleichsziegel Dünnbettmörtel VD-Mörtel ISO-Mörtel Überlagen und Stürze HTL-SAALFELDEN MARTIN RITSCH

20 HTL-SAALFELDEN MARTIN RITSCH
ZIEGELDECKE Ziegeldecke ohne Aufbeton Ziegeldecke mit Aufbeton HTL-SAALFELDEN MARTIN RITSCH

21 HTL-SAALFELDEN MARTIN RITSCH
PFLASTERKLINKER Farben: rot / rotbunt / hellrot / hellrotbunt / gelb / lehmbraun Oberflächen: glatt / rau / antique / gewaschen HTL-SAALFELDEN MARTIN RITSCH

22 HTL-SAALFELDEN MARTIN RITSCH
WANDKLINKER Farben: rot / hellrot / rotbunt / hellrotbunt / gelb / braun / lehmbraun Sichtflächen: glatt / besandet / geschält / koralle / besandet-relief / relief Lochbild: voll / Großloch / Kleinloch HTL-SAALFELDEN MARTIN RITSCH

23 HTL-SAALFELDEN MARTIN RITSCH
KLINKERSTÜRZE Flachsturzziegel Rollscharsturzziegel HTL-SAALFELDEN MARTIN RITSCH

24 Ziegel. Für uns Menschen gemacht.
Vielen Dank für Ihre Aufmerksamkeit! HTL-SAALFELDEN MARTIN RITSCH
