Forensische Methoden im SAP-System zur Aufdeckung von Fraud-Delikten

Präsentation zum Thema: "Forensische Methoden im SAP-System zur Aufdeckung von Fraud-Delikten"—  Präsentation transkript:

1 Forensische Methoden im SAP-System zur Aufdeckung von Fraud-Delikten
Fraud im SAP-Umfeld kann u.a. folgende Bedeutungen haben: Unautorisierte Datenzugriffe über kritische Programmiertechniken in Eigenentwicklungen (z.B. Backdoors) Unautorisierte Buchungen (z.B. Falsche Berechtigungen, kein 4-Augen Prinzip) Unautorisiertes Ändern von Daten (z.B. Ändern von Bankverbindungen) Unautorisiertes Anzeigen von Daten (Datendiebstahl) Um kritische Programmiertechniken zu vermeiden, müssen entsprechende Sourcecode-Analysen in den Antrags-, Test- und Freigabeprozess implementiert werden. Dies ist nicht Thema dieses Vortrags Für unautorisierte Buchungen können beispielsweise statistische Methoden für gebuchte Belege eingesetzt werden, um „Ausreißer“ oder sonstige Auffälligkeiten zu ermitteln, dies ist nicht Thema dieses Vortrags. Für die anderen Punkte der Fraud-Analyse ist es wichtig, ein möglichst umfassendes Bewegungsprofil einer verdächtigen Person im SAP-System erstellen zu können, dafür können die folgenden Aufzeichnungsverfahren genutzt werden.

2 Forensische Methoden im SAP-System zur Aufdeckung von Fraud-Delikten
Klassische Änderungsaufzeichnungen Tabellenänderungsprotokolle (Customizing) Änderungsbelege (Stamm-, Bewegungsdaten) Versionshistorie (Entwicklungsumgebung) Weitere Verfahren in der Basis Änderungen in der Benutzer- und Berechtigungsverwaltung Systemprotokollierung (Sys Log) Das Security Audit Log Auswertungen über das CCMS Protokolle für die Systemänderbarkeit Versionierung der Profildateien Änderungsaufzeichnungen in der Transaktion SE16N Änderungen an Betriebssystemkommandos

3 Forensische Methoden im SAP-System zur Aufdeckung von Fraud-Delikten
Weitere Verfahren im Modulübergreifend Anwendungs Log Weitere Verfahren im HCM Protokollierung von Infotypenänderungen Protokollierung von Reportstarts Fallbeispiele für Benutzer MR_FRAUD Hat er sich Berechtigungen zugeordnet/entzogen? Hat er einen anderen Benutzer „aktiviert“? Hat er Debugging mit Replace durchgeführt? Hat er über die TA SE16 sensible Tabellen angezeigt? Hat er Bank-Kontodaten von Lieferanten geändert?

4 Tabellenänderungsprotokolle
Thema: Änderungen im Customizing Funktion: Muss aktiviert werden (Parameter rec/client) Aktivierung pro Tabelle (Tabelle DD09L) Anzeige: Überblick über Tabelle DBTABLOG Detailanzeige über Report RSTBHIST Löschen Über den Report RSTBPDEL können Tabellenänderungsprotokolle nicht nachvollziehbar gelöscht werden

5 Tabellenänderungsprotokolle
Tabelle DBTABLOG, Selektion:

6 Tabellenänderungsprotokolle
Tabelle DBTABLOG, Ergebnis:

7 Tabellenänderungsprotokolle
Report RSTBHIST, Selektion:

8 Tabellenänderungsprotokolle
Report RSTBHIST, Ergebnis:

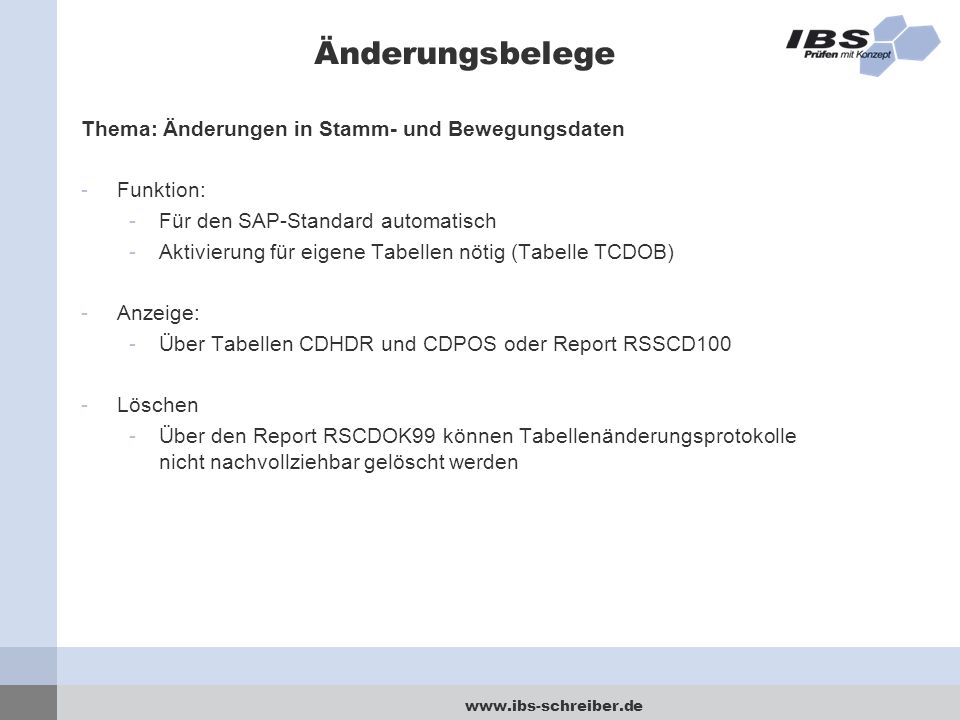

9 Änderungsbelege Thema: Änderungen in Stamm- und Bewegungsdaten
Funktion: Für den SAP-Standard automatisch Aktivierung für eigene Tabellen nötig (Tabelle TCDOB) Anzeige: Über Tabellen CDHDR und CDPOS oder Report RSSCD100 Löschen Über den Report RSCDOK99 können Tabellenänderungsprotokolle nicht nachvollziehbar gelöscht werden

10 Änderungsbelege Tabelle CDHDR, Selektion:

11 Änderungsbelege Tabelle CDHDR, Ergebnis:

12 Änderungsbelege Tabelle CDPOS, Selektion:

13 Änderungsbelege Tabelle CDPOS, Ergebnis:

14 Versionen Thema: Änderungen in der Entwicklungsumgebung Funktion:
Automatisch, z.B. bei Transporten Anzeige: In der jeweiligen Entwicklertransaktion (z.B. SE38 für Reports) Übergeordnet mit dem Report RSVCDI00 Aktuelle Versionen (letzter Änderer in Tabelle SMODILOG) Löschen Über die Reports RSVCAD00 (03, 04) können Versionen nicht nachvollziehbar gelöscht werden

15 Versionen Anzeige in Änderungstransaktion, Versionsvergleich:

16 Versionen Anzeige in Änderungstransaktion, Ergebnis:

17 Änderungen in der Benutzer- und Berechtigungsverwaltung
Thema: Benutzer- und Berechtigungsverwaltung Funktion: Änderungen werden über verschiedene Verfahren aufgezeichnet (eigene Tabellen im Benutzerumfeld und Änderungsbelege Aufzeichnung erfolgt automatisch Anzeige: Zentrale Auswertung über das Benutzerinformationssystem (TA SUIM), Kategorie Änderungsbelege

18 Änderungen in der Benutzer- und Berechtigungsverwaltung
Anzeige in Transaktion SUIM:

19 Änderungen in der Benutzer- und Berechtigungsverwaltung
Anzeige in Transaktion SUIM, Änderung Rollen-, Profilzuordnung:

20 Änderungen in der Benutzer- und Berechtigungsverwaltung
Anzeige in Transaktion SUIM, Änderung Rollen-, Profilzuordnung, Ergebnis:

21 Änderungen in der Benutzer- und Berechtigungsverwaltung

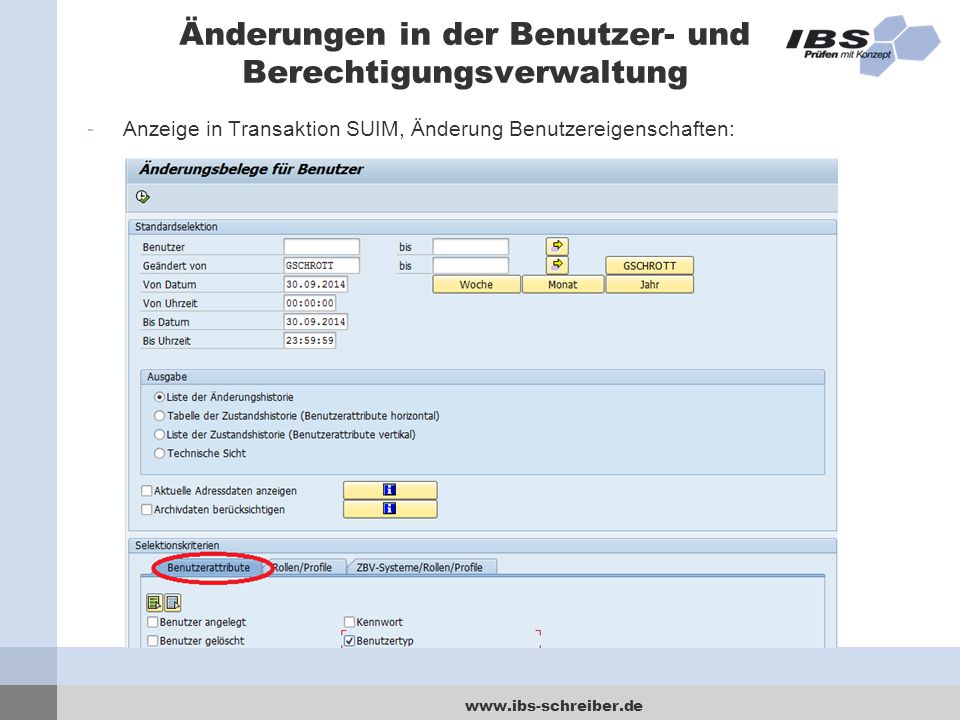

Anzeige in Transaktion SUIM, Änderung Benutzereigenschaften:

22 Änderungen in der Benutzer- und Berechtigungsverwaltung
Anzeige in Transaktion SUIM, Änderung Benutzereigenschaften, Ergebnis:

23 System Log Thema: Diverse Systemereignisse Funktion:
Aufzeichnung automatisch Konfiguration über Parameter rslg/* Abspeichern auf Betriebssystemebene in Textdateien Aufzeichnung einzeln pro Instanz Anzeige: Über die Transaktion SM21 Mögliche Ereignisse für Filterungen in der Tabelle TSL1T Löschen Dateien werden im SAP-Standard nach wenigen Tagen automatisch überschrieben Dateien können auf Betriebssystemebene geändert/gelöscht werden

24 System Log Anzeige in Transaktion SM21, Selektion:

25 System Log Anzeige in Transaktion SM21, Ergebnis:

26 Audit Log Thema: Bewegungsprofil ausgewählter Benutzer Funktion:
Muss vom Kunden aktiviert und konfiguriert werden Konfiguration über Parameter rsau/* Abspeichern auf Betriebssystemebene in Textdateien Aufzeichnung einzeln pro Instanz Anzeige: Anzeige der Konfiguration über die Transaktion SM19 Anzeige der Protokolle über Transaktion SM20 Löschen Über die Transaktion SM18 können Audit Log Protokolle nicht nachvollziehbar gelöscht werden Dateien können auf Betriebssystemebene geändert/gelöscht werden

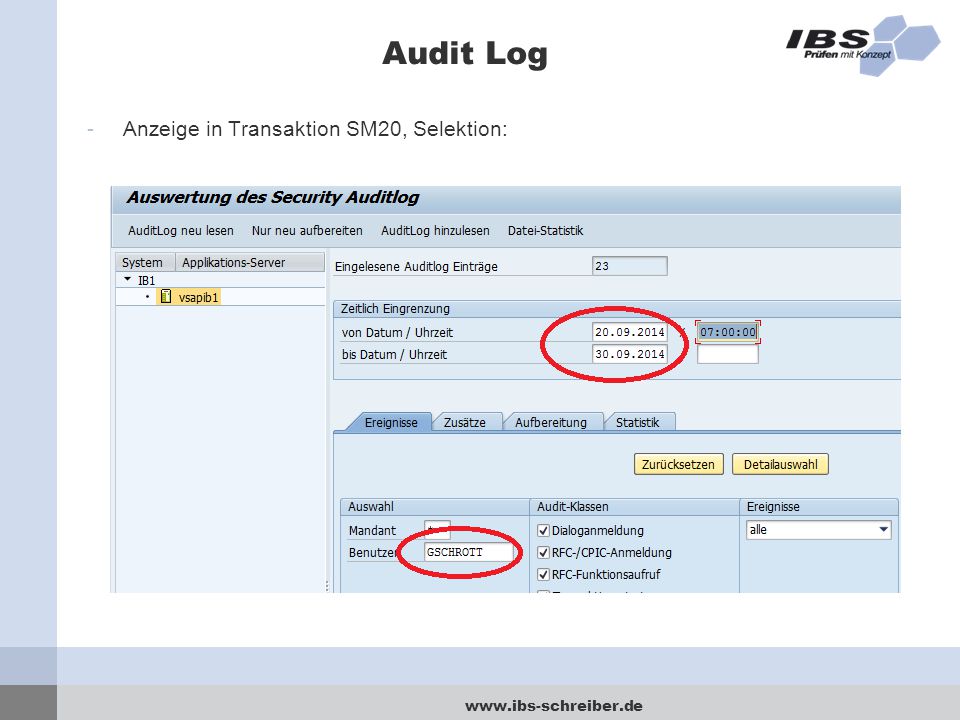

27 Audit Log Anzeige in Transaktion SM20, Selektion:

28 Audit Log Anzeige in Transaktion SM20, Ergebnis:

29 Auswertungen über das CCMS
Thema: Statistische Aufzeichnungen aller Benutzer Funktion: Automatische Aufzeichnung für alle Benutzer: Transaktionsstarts, Reportstarts, RFC-Aufrufe Konfiguration über Parameter stat/* Im SAP Standard: Speicherung der Daten für 2 Monate Abspeichern auf Betriebssystemebene in Textdateien Anzeige: Anzeige über Transaktion STAD, ST03N Übergeordnete Auswertung über Funktionsbaustein swnc_collector_get_aggregates Löschen Dateien können auf Betriebssystemebene geändert/gelöscht werden

30 Auswertungen über das CCMS
Anzeige in Transaktion ST03N:

31 Protokolle Systemänderbarkeit
Thema: Systemöffnung für System-Customizing und Entwicklungsumgebung Funktion: System muss vom Kunden geschlossen werden (Report RSWBO004) Schutz gegen Änderungen von Systemtabellen und Entwicklungsumgebung Automatische Protokollierung Anzeige: Anzeige innerhalb des Reports RSWBO004

32 Protokolle Systemänderbarkeit
Anzeige in Report RSWBO004, Aufruf Historie:

33 Protokolle Systemänderbarkeit
Anzeige in Report RSWBO004, Ergebnis:

34 Versionierung der Profildateien
Thema: Systemkonfiguration über Systemparameter Funktion: Systemverhalten wird stark von der Einstellung sicherheitsrelevanter Systemparameter beeinflusst Für die meisten Parameteränderungen muss das System neu gestartet werden, einige sind auch dynamisch änderbar Automatische Protokollierung Ablage auf Betriebssystemebene in Textdateien Anzeige: Versionierung innerhalb der Pflegetransaktion RZ10

35 Versionierung der Profildateien
Anzeige in Transaktion RZ10, Selektion:

36 Versionierung der Profildateien
Anzeige in Transaktion RZ10, Ergebnis (2x SPRINGEN – AUSFÜHRLICHERE LISTE):

37 Änderungsaufzeichnungen in der Transaktion SE16N
Thema: Änderungsaufzeichnung speziell für TA SE16N Funktion: Alle Tabellen können mit dieser Transaktion im Debugging-Modus geändert werden (auch bei geschlossenem System) Automatisch Protokollierung auch bei ausgeschalteter Tabellenänderungsprotokollierung Anzeige: Änderungen stehen in Tabelle SE16N_CD_KEY (Headerdaten), SE16N_CD_DATA (Positionsdaten)

38 Änderungsaufzeichnungen in der Transaktion SE16N
Anzeige in Tabelle SE16N_CD_KEY, Selektion:

39 Änderungsaufzeichnungen in der Transaktion SE16N
Anzeige in Tabelle SE16N_CD_KEY, Ergebnis:

40 Änderungsaufzeichnungen in der Transaktion SE16N
Anzeige in Tabelle SE16N_CD_DATA, Selektion:

41 Änderungsaufzeichnungen in der Transaktion SE16N

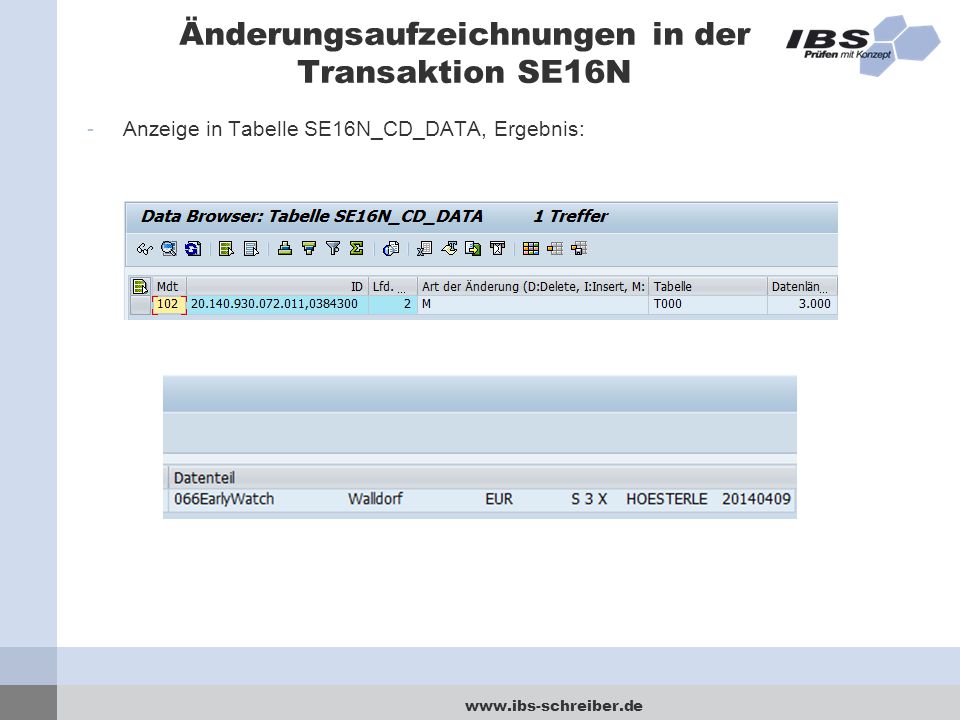

Anzeige in Tabelle SE16N_CD_DATA, Ergebnis:

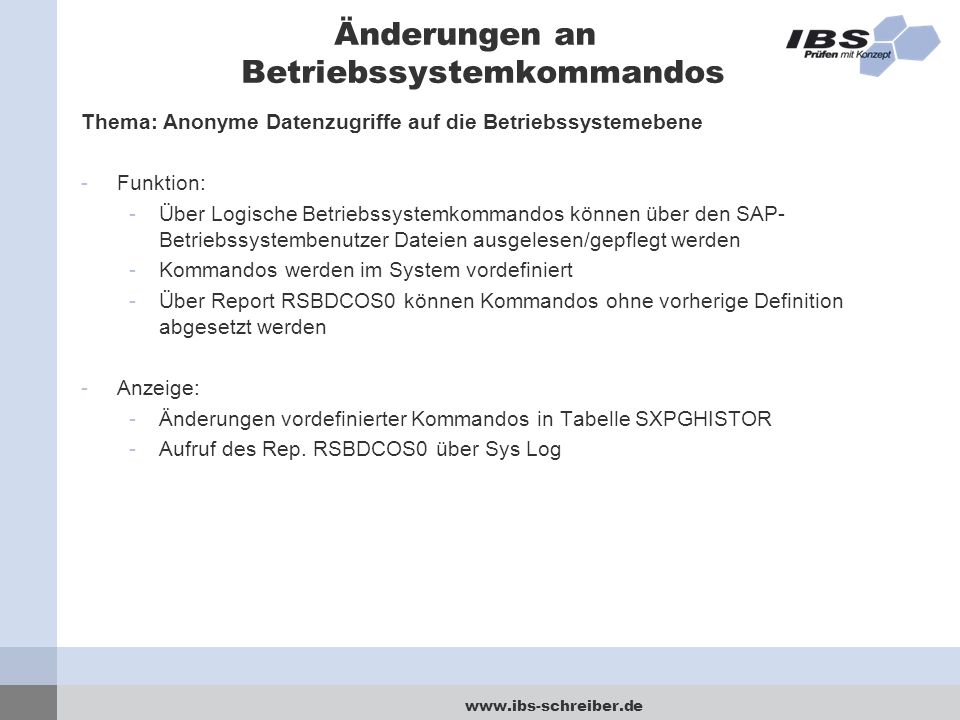

42 Änderungen an Betriebssystemkommandos
Thema: Anonyme Datenzugriffe auf die Betriebssystemebene Funktion: Über Logische Betriebssystemkommandos können über den SAP-Betriebssystembenutzer Dateien ausgelesen/gepflegt werden Kommandos werden im System vordefiniert Über Report RSBDCOS0 können Kommandos ohne vorherige Definition abgesetzt werden Anzeige: Änderungen vordefinierter Kommandos in Tabelle SXPGHISTOR Aufruf des Rep. RSBDCOS0 über Sys Log

43 Änderungen an Betriebssystemkommandos

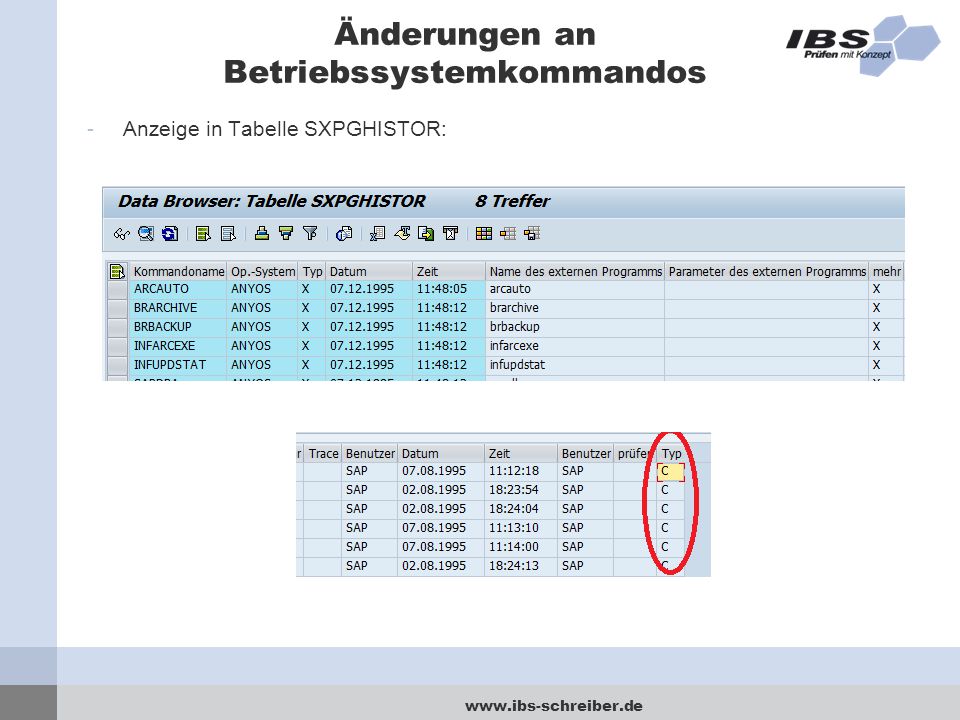

Anzeige in Tabelle SXPGHISTOR:

44 Weitere Verfahren modulübergreifend
Thema: Anwendungslog für wichtige Aktivitäten in den Modul Funktion: Das Anwendungslog wird automatisch gefüllt Verschiedene, von den Entwicklern festgelegte Meldungen werden geschrieben, z.B. Zahlllauf in FI oder Extraktorchecker im BI-Umfeld Anzeige: Anzeige über TA SLG1 oder Tabelle SMMAIN

45 Weitere Verfahren modulübergreifend
Anzeige in Tabelle SMMAIN, Selektion:

46 Weitere Verfahren modulübergreifend
Anzeige in Tabelle SMMAIN, Ergebnis:

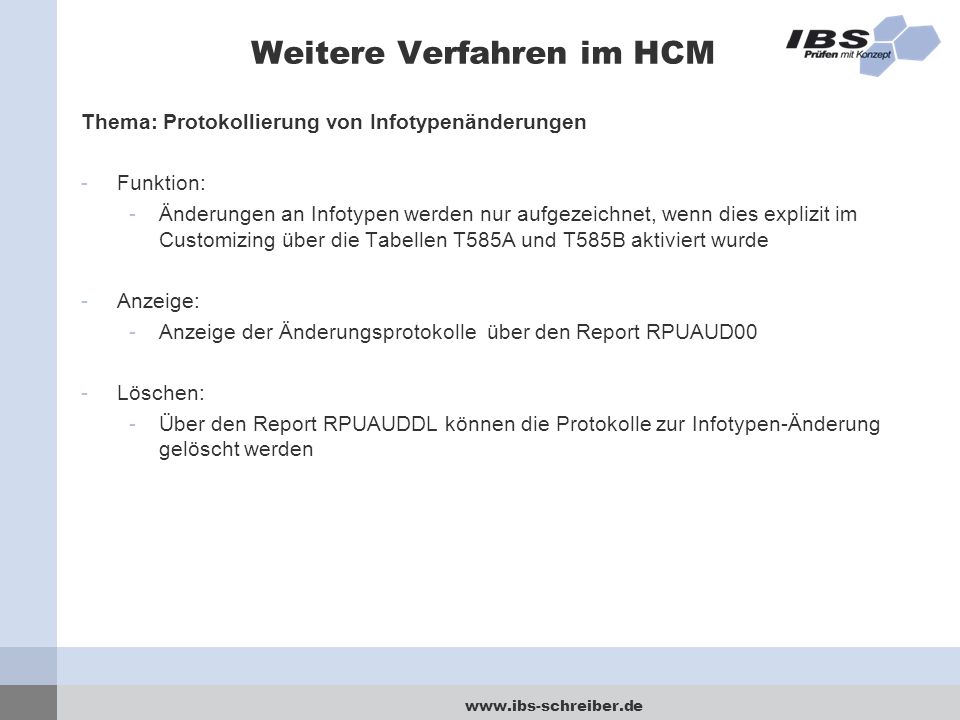

47 Weitere Verfahren im HCM
Thema: Protokollierung von Infotypenänderungen Funktion: Änderungen an Infotypen werden nur aufgezeichnet, wenn dies explizit im Customizing über die Tabellen T585A und T585B aktiviert wurde Anzeige: Anzeige der Änderungsprotokolle über den Report RPUAUD00 Löschen: Über den Report RPUAUDDL können die Protokolle zur Infotypen-Änderung gelöscht werden

48 Weitere Verfahren im HCM
Anzeige in Report RPUAUD00, Selektion:

49 Weitere Verfahren im HCM

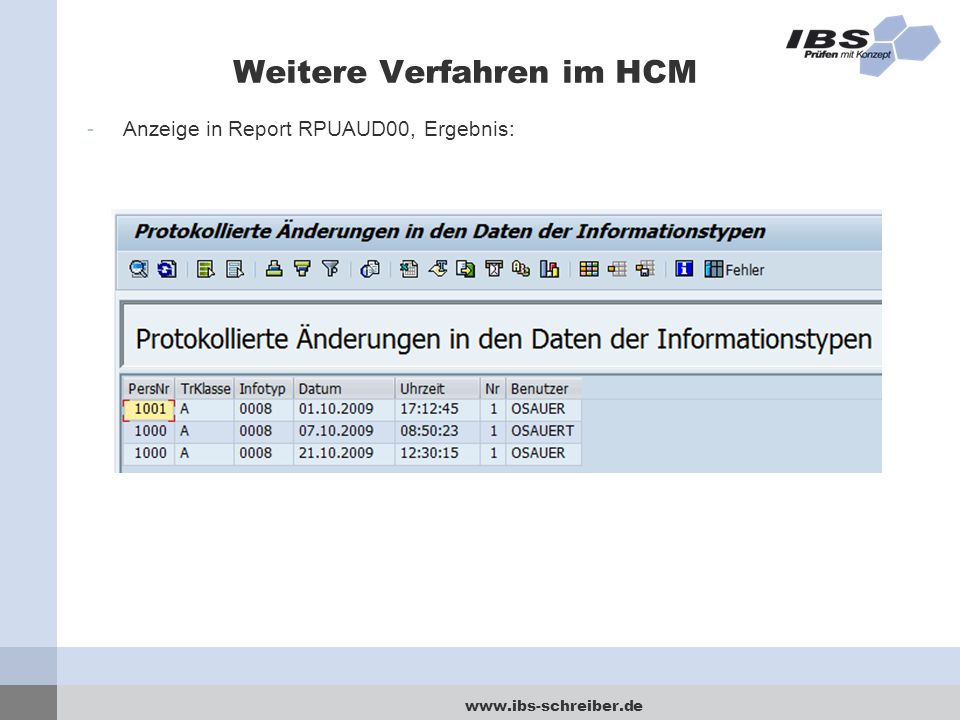

Anzeige in Report RPUAUD00, Ergebnis:

50 Weitere Verfahren im HCM
Anzeige in Report RPUAUD00, Ergebnis Details (Doppelklick):

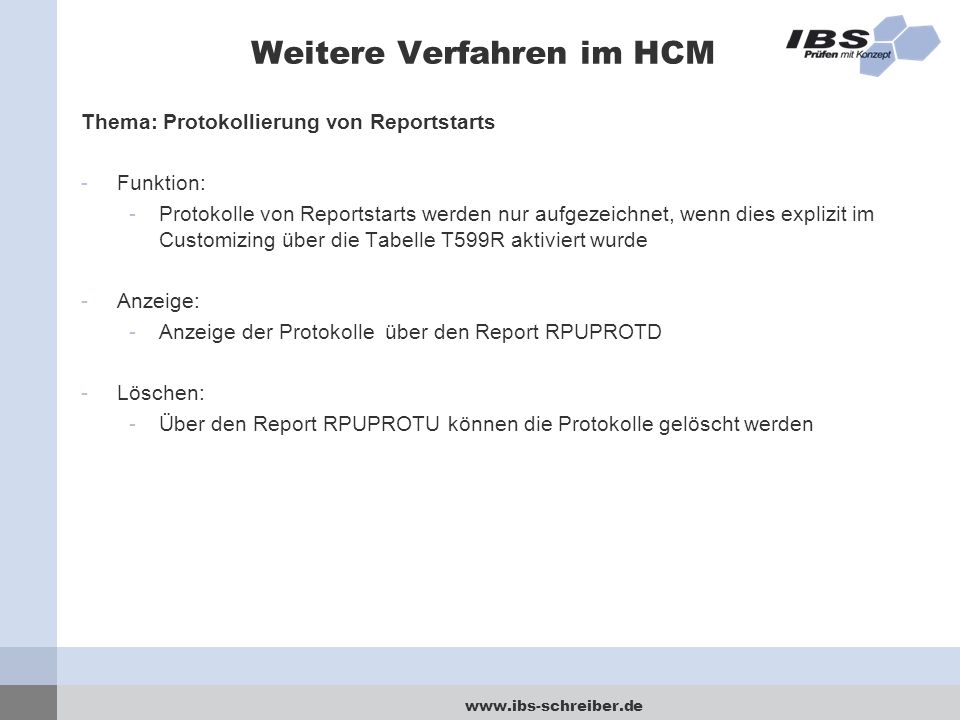

51 Weitere Verfahren im HCM
Thema: Protokollierung von Reportstarts Funktion: Protokolle von Reportstarts werden nur aufgezeichnet, wenn dies explizit im Customizing über die Tabelle T599R aktiviert wurde Anzeige: Anzeige der Protokolle über den Report RPUPROTD Löschen: Über den Report RPUPROTU können die Protokolle gelöscht werden

52 Weitere Verfahren im HCM
Anzeige in Report RPUPROTD, Selektion:

53 Weitere Verfahren im HCM
Anzeige in Report RPUPROTD, Ergebnis:

54 Weitere Verfahren im HCM
Anzeige in Report RPUPROTD, Ergebnis Details (Doppelklick):

55 Fallbeispiele für MR_FRAUD
Frage: Hat er sich Berechtigungen zugeordnet/entzogen? Frage: Hat er einen anderen Benutzer „aktiviert“? Frage: Hat er Debugging mit Replace durchgeführt? Frage: Hat er über die TA SE16 sensible Tabellen angezeigt? Frage: Hat er Daten in eine Datei heruntergeladen? Frage: Hat er Bank-Kontodaten von Lieferanten geändert ?

56 Fallbeispiele für MR_FRAUD
Frage: Hat er sich Berechtigungen zugeordnet/entzogen? Funktion: TA SUIM – Änderungsbelege Frage: Hat er einen anderen Benutzer „aktiviert“? Frage: Hat er Debugging mit Replace durchgeführt? Funktion: TA SM21 – Meldungskennung A19 Frage: Hat er über die TA SE16 sensible Tabellen angezeigt? Funktion: TA STAD Frage: Hat er Daten in eine Datei heruntergeladen? Funktion: TA SM20 Frage: Hat er Bank-Kontodaten von Lieferanten geändert ? Funktion: Report RSSCD100 – Objektklasse KRED

57 Vielen Dank, …jetzt nur noch kurz die Workshop-Vorstellung, und dann Hamburg entdecken…
