ISWeb - Information Systems & Semantic Web Marcin Grzegorzek Komplexe Distanzfunktionen 7. Effiziente Algorithmen und Datenstrukturen.

Präsentation zum Thema: "ISWeb - Information Systems & Semantic Web Marcin Grzegorzek Komplexe Distanzfunktionen 7. Effiziente Algorithmen und Datenstrukturen."—  Präsentation transkript:

1 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de1 Komplexe Distanzfunktionen 7. Effiziente Algorithmen und Datenstrukturen 7.1 Hochdimensionale Indexstrukturen 7.1.1 Anfragearten 7.1.2 Baumverfahren 7.1.3 Komplexe Distanzfunktionen 7.1.4 Fluch der hohen Dimensionen

2 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de2 Substitution komplexer Distanzfunktionen bisherige Baumverfahren und Algorithmen basieren hauptsächlich auf euklidischer Distanz hier Diskussion der Verfahren für komplexe Distanzfunktionen: keine euklidische Distanzfunktion aufwändig zu berechnen (siehe etwa quadratische Distanzfunktionen) Grundidee: Substitution der komplexen Distanzfunktion (meist euklidische Distanzfunktion) Anwendung der einfachen Distanzfunktion als Filter Problem: unterschiedliche Distanzwerte erzeugen Verfälschungen nach Filtern ist Kontrolle mit richtiger Distanzfunktion erforderlich

3 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de3 Algorithmus nach Korn Korn, Sidiropoulos, Faloutsos, Siegel, Protopapas 1996 so genanntes GEMINI-Verfahren (Generic Multimedia object Indexing) folgende Probleme bei Verwendung komplexer Distanzfunktionen werden behoben: 1.aufwändige Berechnung der Distanzen 2.keine effizienten Suchalgorithmen verfügbar 3.Feature-Objekte sind nicht immer Vektoren

4 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de4 Substitution durch einfache Distanzfunktion gegeben: komplexe Distanzfunktion für beliebige Objektmenge Substitution mittels Funktion auf Objekten aus (etwa Dimensionsreduzierung) und einfache Distanzfunktion

5 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de5 folgende lower-bound-Bedingung muss erfüllt sein: (garantiert korrekten Ausschluss von Objekten) Substitution durch einfache Distanzfunktion (2)

6 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de6 Entwurf der Substitution Entwurfsziele: 1.effiziente Berechnung wird ermöglicht, etwa RKV-Algorithmus im Baumindex 2. Erfüllung lower-bound-Bedingung 3. minimale Verfälschung

7 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de7 Substitutionsbeispiel Messung Unähnlichkeit von Zeitreihen anhand euklidscher Distanzfunktion aufwändig durch hohe Anzahl von Messwerten Dimensionsreduzierung durch DFT-Transformation (Kompaktheit) Substitution durch euklidische Distanz auf kompakten Fourier- Koeffizienten

8 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de8 aufgrund Parseval-Theorem und Wegfallen nichtnegativer Summanden ist lower-bound-Bedingung erfüllt Substitutionsbeispiel (2)

9 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de9 Algorithmus für Bereichsanfrage nach Korn einfache Distanzfunktion und komplexe Distanzfunktion Transformationsfunktion Anfragepunkt und Radius Wurzelknoten des Indexbaums

10 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de10 Algorithmus für Bereichsanfrage graphisch

11 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de11 Algorithmus für knn-Anfrage nach Korn

12 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de12 Algorithmus für knn-Anfrage graphisch

13 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de13 Verbesserung des knn-Algorithmus Seidl, Kriegel 1998 kritischer Parameter ist max-Wert erzeugt u.U. hohe Anzahl von Kandidaten Idee: max-Wert dynamisch ermitteln Verschränkung der Zeilen 3 bis 8 und Einsatz von getNext-Anfrage

14 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de14 Verbesserung des knn-Algorithmus

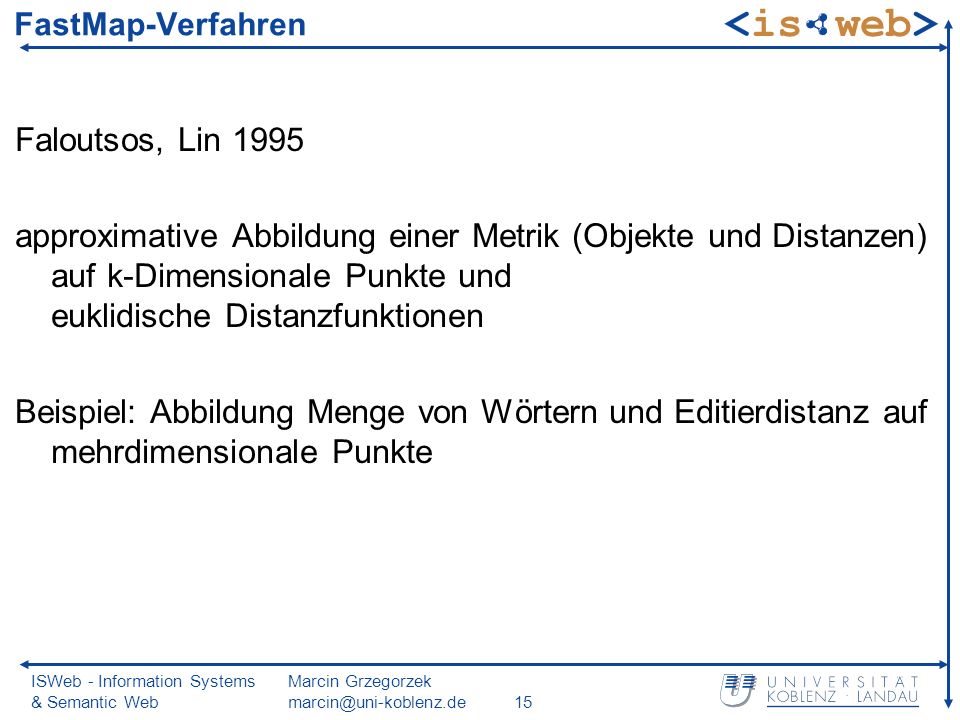

15 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de15 FastMap-Verfahren Faloutsos, Lin 1995 approximative Abbildung einer Metrik (Objekte und Distanzen) auf k-Dimensionale Punkte und euklidische Distanzfunktionen Beispiel: Abbildung Menge von Wörtern und Editierdistanz auf mehrdimensionale Punkte

16 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de16 Distanzwerte liegen explizit vor Parameter k kann frei vordefiniert werden je höher, desto genauer die Approximation je höher, desto mehr Werte pro Objekt FastMap-Verfahren (2)

17 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de17 Anwendung des FastMap-Verfahrens Anwendungen: Substitution komplexer Distanzfunktionen durch indizierbare Distanzfunktion und Punkte 2D- oder 3D-Visualisierung (k=2 oder k=3) einer Metrik Dimensionsreduzierung

18 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de18 Ziele Entwurfsziele sind: effiziente Abbildung möglichst linearer Aufwand bzgl. Objektanzahl distanzapproximierend effiziente Abbildung neuer Objekte (unabhängig von Objektanzahl)

19 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de19 Idee Grundidee: Objekte liegen bereits (idealisiert) im euklidischen Vektorraum Koordinaten sind jedoch unbekannt Ziel: Finden orthogonaler Koordinatenachsen und Ermitteln der entsprechenden Werte durch Projektion auf Achsen

20 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de20 Ermitteln der Koordinatenwerte Achse ist durch Objektpaar und (Pivotpunkte) festgelegt Anwendung Kosinussatz: (1)

21 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de21 Anpassung der Distanzen nach Finden der Koordinatenwerte einer Achse müssen Distanzen entsprechend reduziert werden also Entfernen des entsprechenden Terms aus der euklidschen Distanzfunktion: (2)

22 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de22 Distanzen werden also kleiner – Problem: negative Werte können auftreten nach Anpassung Ermitteln der Koordinatenwerte der nächsten Achse, Wiederholung bis k Achsen gefunden wurden Anpassung der Distanzen (2)

23 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de23 Finden der Pivotpunkte Ziel: Einfluss der Achsendimension soll mit jeder neu gefundenen Achse abnehmen daher: Finde die am weitesten auseinander liegenden Objekte Problem: quadratischer Aufwand Lösung: Einsatz eines heuristischen Algorithmus mit linearem Aufwand

24 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de24 Heuristischer Ansatz zum Finden der Pivotpunkte oa, ob sind Ausgabeparameter! Bemerkung: Schritte 4 und 5 werden üblicherweise mehrfach durchlaufen

25 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de25 FastMap-Algorithmus

26 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de26 Beispiel Editierdatensatz Wörter: Medium (W1), Datenbank (W2), Multimedia (W3), System (W4), Objekt (W5)

27 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de27 Beispiel Editierdistanz (2) Ergebnis des FastMap-Algorithmus:

28 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de28 Problem mit FastMap-Algorithmus Annahme: Punkte liegen im (unbekannten) Vektorraum Annahme nicht immer erfüllt, da nicht jede Distanzfunktion entsprechend einbettbar ist Problem bei der Distanzanpassung: Wurzel aus negativen Werten

29 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de29 Fluch der hohen Dimensionen Experimente zeigen: Nächste-Nachbarsuche in Indexbäumen versagt ab etwa 20 Dimensionen Problem: Ausschluss von Teilbäumen von der Suche nicht möglich Gesamtbaumdurchlauf aufwändiger als sequentieller Durchlauf Phänomen wird Fluch der hohen Dimensionen genannt

30 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de30 tritt im Wesentlichen bei Verwendung der euklidschen Distanzfunktion auf Fluch ergibt sich aus der Distanzverteilung Frage: gilt der Fluch für alle Baumsuchverfahren? Fluch der hohen Dimensionen (2)

31 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de31 Quadrierte Distanzverteilung zweier gleichverteilter Werte Wahrscheinlichkeitsverteilung von Distanzen: Erwartungswert beträgt 1/6 und Varianz beträgt 7/180

32 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de32 Quadrierte Distanzverteilung zweier gleichverteilter Punkte Wahrscheinlichkeitsverteilung der quadrierten eukl. Distanzen nach Anwendung des zentralen Grenzwertsatzes: Annäherung an Normalverteilung Erwartungswert Varianz

33 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de33 Verteilung der eukl. Distanz zweier gleichverteilter Punkte Wurzelberechnung führt zu Erwartungswert strebt gegen Wert mit steigender Dimension Standardabweichung ist konstant (0,24)

34 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de34 Fazit: im Gegensatz zur Standardabweichung steigt Erwartungswert mit Dimensionszahl (gilt auch für viele Realdatenverteilungen) Verteilung der euklidischen Distanz zweier gleichverteilter Punkte (2)

35 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de35 Distanzverteilung im hochdimensionalen Raum graphisch 10 Dimensionen: 100 Dimensionen:

36 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de36 Annäherung der Distanzen im hochdimensionalen Raum steigender Erwartungswert und konstante Standardabweichung führen zu: Distanzen nähern sich also einander an Clusterung ergibt aufgrund fehlender Lokalität wenig Sinn

37 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de37 Annäherung der Distanzen in hochdim. Raum graphisch

38 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de38 Approximationsfehler bei der Cluster-Bildung Suchbäume clustern mehrere Feature-Objekte anhand einer geometrischen Figur (etwa MBR) minimale Distanz zu eingeschlossenem Feature-Objekt darf nicht kleiner als zum Cluster sein Approximationsfehler: durchschnittliche Differenz zwischen Distanz vom Anfragepunkt zum nächsten Feature-Objekt und zum dazugehörigen Cluster Ziel der Clusterung: Minimierung des Approximationsfehlers durch minimale geometrische Figur (etwa MBR)

39 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de39 Approximationsfehler steigt linear mit Erwartungswert der Distanzverteilung Nachweis am minimalen konvexen Cluster: konvexe Hülle zwischen zwei Punkten also Linie Extremfall: Anfragepunkt auf der Linie Extremfall: Anfragepunkt als Punkt auf Simplex Approximationsfehler bei der Cluster-Bildung (2)

40 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de40 Extremfälle graphisch Extremfall 1: Extremfall 2:

41 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de41 Ineffiziente Suche in hochdimensionalen Indexbäumen Ausschluss eines Teilbaums durch Vergleich von Clusterdistanz mit NN- Kandidatendistanz zum Anfragepunkt optimaler (aber nicht realisierbarer) Suchalgorithmus: Annahme: Distanz zum nächsten Nachbar sei schon bekannt alle Cluster, deren Minimaldistanz kleiner als NN-Distanz ist, werden durchsucht Optimaler Suchalgorithmus dient zur Abschätzung der minimal möglichen Suchkosten

42 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de42 Optimaler Suchalgorithmus graphisch

43 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de43 Optimaler Suchalgorithmus im hochdimensionalen Raum wenn Dimensionszahl steigt: steigender Approximationsfehler und konstanter Abstand zwischen größter und kleinster Distanz Folge: selbst bei optimalem Suchalgorithmus können keine Cluster von Suche ausgeschlossen werden

44 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de44 Fazit: ab bestimmter Dimensionsanzahl ist NN-Suche anhand euklidscher Distanzen mit Baumindizes nicht effizient (mindestens sequentieller Aufwand erforderlich) Bemerkung: Problem gilt auch für Metrik-Bäume wie den M-Baum Optimaler Suchalgorithmus im hochdimensionalen Raum (2)

45 ISWeb - Information Systems & Semantic Web Marcin Grzegorzek marcin@uni-koblenz.de45 Fluch der hohen Dimensionen graphisch
