1 Mobilkommunikation Kapitel 5: Satellitensysteme
Universität Karlsruhe Institut für Telematik Mobilkommunikation SS 1998 Mobilkommunikation Kapitel 5: Satellitensysteme Geschichte Grundlagen Lokalisierung Handover Routing Systeme 5.0.3 Prof. Dr. Dr. h.c. G. Krüger E. Dorner / Dr. J. Schiller

2 Geschichte der Satellitenkommunikation
1945 Arthur C. Clarke veröffentlicht Aufsatz über „Extra Terrestrial Relays“ erster Satellit SPUTNIK 1960 erster reflektierender Nachrichtensatellit ECHO erster geostationärer Satellit SYNCOM 1965 erster kommerzieller geostationärer Satellit „Early Bird“ (INTELSAT I): 240 Duplex-Telefonkanäle oder 1 Fern- sehkanal, Lebensdauer 1,5 Jahre 1976 drei MARISAT Satelliten für maritime Kommunikation 1982 erstes mobiles Satellitentelefonsystem INMARSAT-A 1988 erstes landmobiles Satellitensystem für Datenkommunikation INMARSAT-C 1993 erste digitale landmobile Satellitentelefonsysteme 1998 globale Satellitentelefonsysteme für Handys Mobilkommunikation: Satellitensysteme 5.1.2

3 Einsatzgebiete für Satelliten
traditionell: Wettersatelliten Rundfunk- und Fernsehsatelliten militärische Dienste Satelliten zur Navigation und Ortung (GPS) für Telekommunikation: weltweite Telefonverbindungen Backbone für globale Netze Kommunikationsverbindungen in schwer zugänglichen Gebieten oder unterentwickelten Regionen (Verkabelung nur mit großem Aufwand möglich) weltweite Mobilkommunikation  Satellitensysteme als Ergänzung zu zellularen Mobilfunksystemen in Zukunft von Glasfaser abgelöst Mobilkommunikation: Satellitensysteme 5.2.2

4 Aufbau eines Satellitensystems
Universität Karlsruhe Institut für Telematik Mobilkommunikation SS 1998 Aufbau eines Satellitensystems Intersatelliten-verbindung (ISL) Mobile User Link (MUL) MUL Gateway Link (GWL) GWL kleinere Zellen (Spotbeams) Bodenstation oder Gateway gesamtes Ausleuchtungsgebiet (Footprint) ISDN PSTN GSM Benutzer- daten PSTN: Public Switched Telephone Network Mobilkommunikation: Satellitensysteme 5.9.1 Prof. Dr. Dr. h.c. G. Krüger E. Dorner / Dr. J. Schiller

5 Grundlagen Satelliten in kreisförmigen Umlaufbahnen Stabile Umlaufbahn

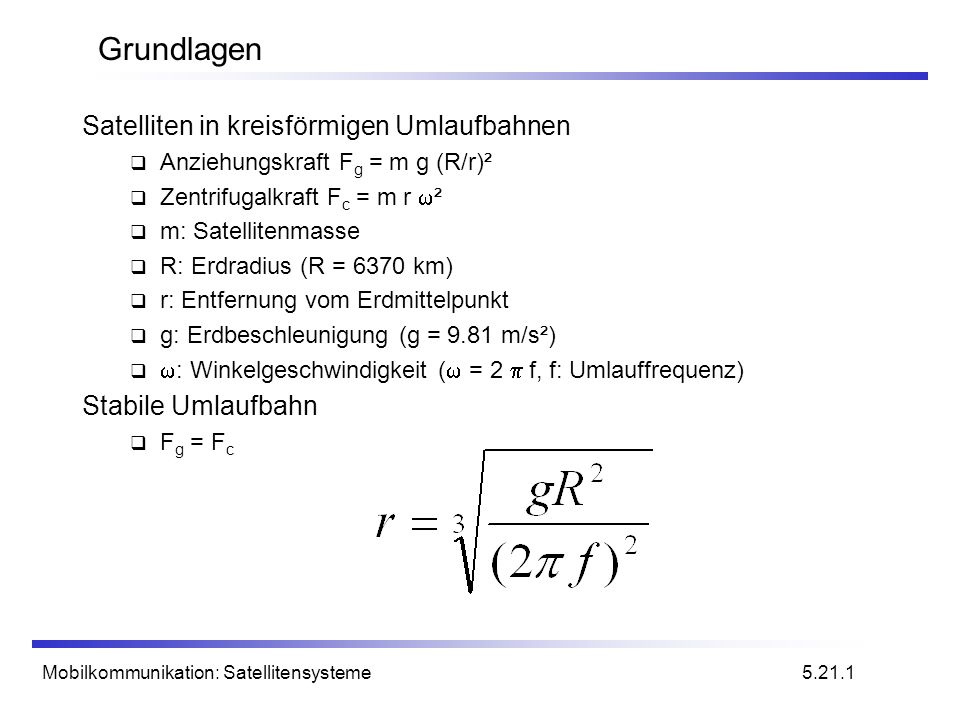

Anziehungskraft Fg = m g (R/r)² Zentrifugalkraft Fc = m r ² m: Satellitenmasse R: Erdradius (R = 6370 km) r: Entfernung vom Erdmittelpunkt g: Erdbeschleunigung (g = 9.81 m/s²) : Winkelgeschwindigkeit ( = 2  f, f: Umlauffrequenz) Stabile Umlaufbahn Fg = Fc Mobilkommunikation: Satellitensysteme 5.21.1

6 Zusammenhang von Umlaufdauer und -bahn
24 Umlauf- dauer [h] 20 16 12 8 4 Synchrondistanz km 10 20 30 40 x106 m Radius Mobilkommunikation: Satellitensysteme 5.22.2

7 Grundlagen Umlaufbahnen (= Orbits) elliptisch oder kreisförmig
bei kreisförmigen Orbits Umlaufdauer von Höhe über Erdoberfläche abhängig Inklination: Neigung des Orbits gegenüber dem Äquator Elevation: Erhebungswinkel des Satelliten über den Horizont Sichtverbindung (LOS = Line of Sight) zum Satelliten für Funkverbindung notwendig  höhere Elevation besser, da weniger Abschattung durch Hindernisse Uplink: Verbindung Bodenstation - Satellit Downlink: Verbindung Satellit - Bodenstation meist getrennte Frequenzbereiche für Up- und Downlink Transponder zum Umsetzen der Signale auf andere Frequenz transparente Transponder: nur Frequenzumsetzung regenerative Transponder: zusätzlich Signalaufbereitung Mobilkommunikation: Satellitensysteme 5.3.2

8 Inklination Ebene der Satellitenbahn Satellitenbahn erdnächster Punkt
Inklination d Äquatorialebene Mobilkommunikation: Satellitensysteme 5.19.1

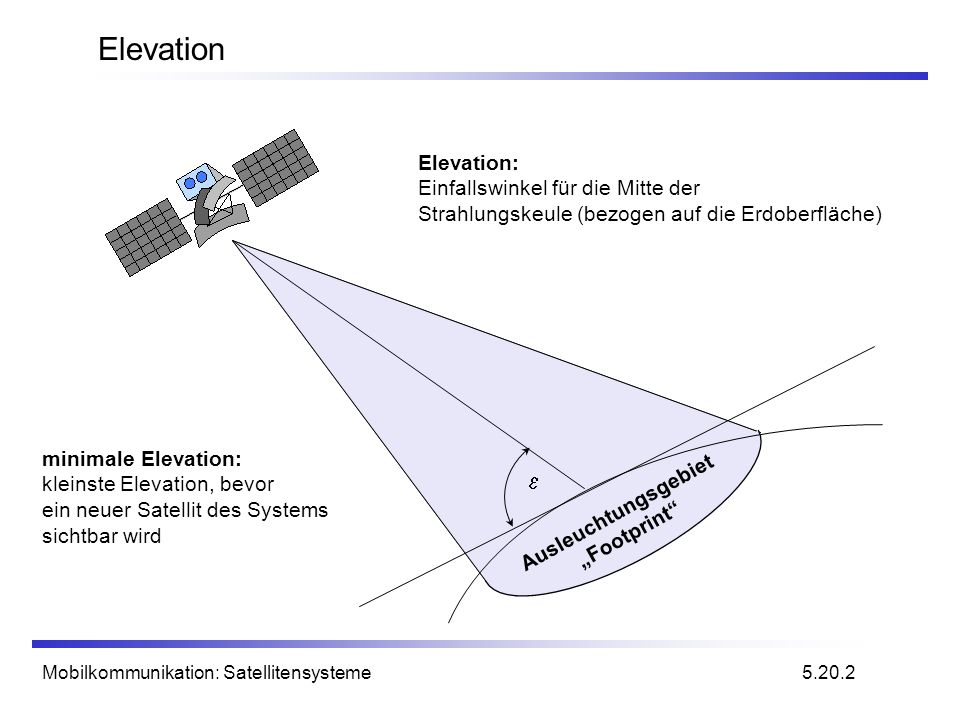

9 Elevation e Elevation: Einfallswinkel für die Mitte der
Strahlungskeule (bezogen auf die Erdoberfläche) minimale Elevation: kleinste Elevation, bevor ein neuer Satellit des Systems sichtbar wird e Ausleuchtungsgebiet „Footprint“ Mobilkommunikation: Satellitensysteme 5.20.2

10 Übertragungsleistung von Satelliten
Parameter wie Dämpfung oder empfangene Leistung werden von vier Werten bestimmt: Sendeleistung Antennengewinn (Sender) Abstand von Sender und Empfänger Antennengewinn (Empfänger) Probleme schwankende Signalstärke auf Grund der Mehrwegeausbreitung Signalunterbrechung auf Grund von Abschattungen (keine LOS) Mögliche Lösungen Signalschwankungen können durch Leistungsreserven ausgeglichen werden Satelliten Diversität hilft bei geringerer Sendeleistung (Einsatz mehrerer gleichzeitig sichtbarer Satelliten) L: Loss f: carrier frequency r: distance c: speed of light Mobilkommunikation: Satellitensysteme 5.23.1

11 Atmosphärische Dämpfung
Abschwächung des Signals in % Beispiel: Satellitensystem mit 4-6GHz 50 40 Absorption durch Regen 30 Absorption durch Nebel e 20 10 Atmosphärische Absorption 5° 10° 20° 30° 40° 50° Elevation des Satelliten Mobilkommunikation: Satellitensysteme 5.16.1

12 Orbits I Satellitenorbits werden nach Art und Höhe des Orbits in vier Klassen eingeteilt: GEO: geostationärer Orbit in etwa km Höhe LEO (Low Earth Orbit) in km Höhe MEO (Medium Earth Orbit) oder ICO (Intermediate Circular Orbit) in km Höhe HEO (Highly Elliptical Orbit) elliptische Orbits Mobilkommunikation: Satellitensysteme 5.4.3

13 Höhe (kein Satelliten- Betrieb möglich)
Orbits II GEO (Inmarsat) HEO MEO (ICO) LEO (Globalstar, Irdium) innerer und äußerer Van-Allen-Gürtel earth 1000 10000 Van-Allen-Gürtel: ionisierte Teilchen in km Höhe (kein Satelliten- Betrieb möglich) 35768 km Mobilkommunikation: Satellitensysteme 5.24.1

14 Geostationäre Satelliten
Orbit in km Entfernung von der Erdoberfläche in der Äquatorebene (Inklination 0°)  Umlaufzeit beträgt 1 Tag, Satellit bewegt sich synchron mit Erddrehung feste Position der Antennen, kein Nachführen nötig Satellit leuchtet relativ großes Gebiet aus, Frequenzen dadurch schlecht wiederbenutzbar durch feste Position über Äquator schlechte Elevation in Breitengraden über 60° hohe Sendeleistungen nötig durch große Entfernung lange Laufzeit, ca. 275 ms  ungeeignet für flächendeckende Mobilfunkversorgung, daher meist Rundfunk- und Fernsehsatelliten Mobilkommunikation: Satellitensysteme 5.5.3

15 LEO-Systeme Orbit in 700 - 2000 km Höhe
Sichtbarkeitsdauer eines Satelliten Minuten globale Funkversorgung möglich Laufzeit vergleichbar mit terrestrischen Weitverkehrs-verbindungen, etwa ms kleinere Ausleuchtungsgebiete, bessere Frequenznutzung Gesprächsübergabe (Handover) benötigt viele Satelliten für globale Funkversorgung nötig Frequenzänderung wegen Satellitenbewegung (Doppler-Effekt) Beispiele: Iridium (Betriebsbeginn Sept. 1998, 66 Satelliten, zwischenzeitlich pleite, inzwischen wieder aktiv: Globalstar (Betriebsbeginn 2000, 48 Satelliten: Mobilkommunikation: Satellitensysteme 5.6.5

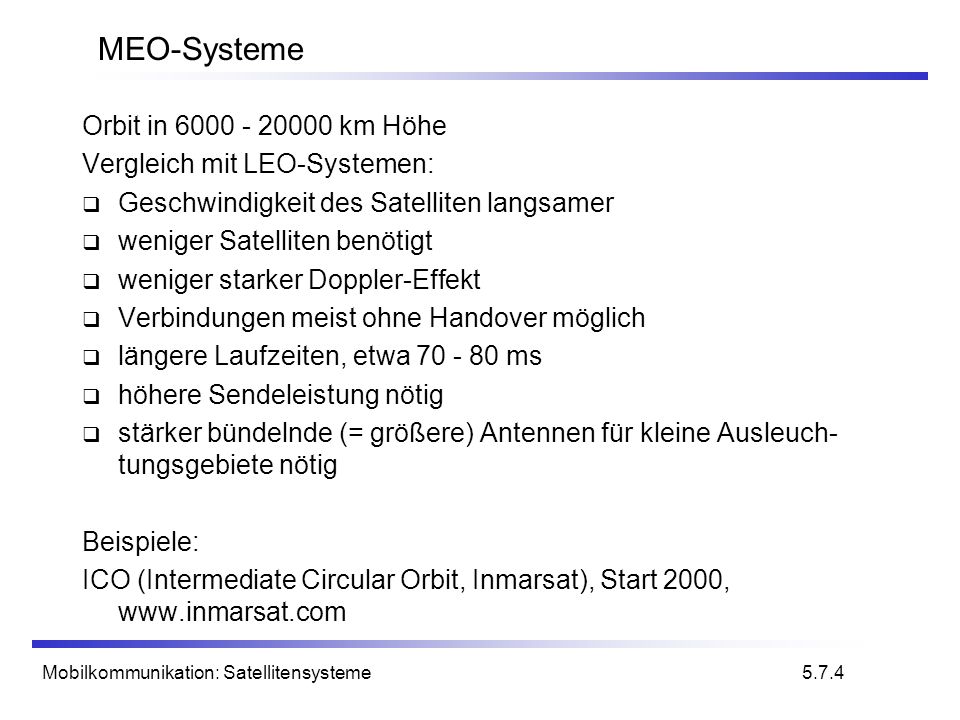

16 MEO-Systeme Orbit in 6000 - 20000 km Höhe Vergleich mit LEO-Systemen:
Geschwindigkeit des Satelliten langsamer weniger Satelliten benötigt weniger starker Doppler-Effekt Verbindungen meist ohne Handover möglich längere Laufzeiten, etwa ms höhere Sendeleistung nötig stärker bündelnde (= größere) Antennen für kleine Ausleuch-tungsgebiete nötig Beispiele: ICO (Intermediate Circular Orbit, Inmarsat), Start 2000, Mobilkommunikation: Satellitensysteme 5.7.4

17 Routing Möglichkeit: Intersatellitenlinks (ISL)
reduziert Anzahl erforderlicher Gateways Gespräche werden so weit wie möglich über Satelliten geführt (weniger Gebühren für terrestrische Netze) bei Verbindung zweier Mobilstationen nur ein Uplink und ein Downlink nötig Probleme: präzise Ausrichtung der Antennen komplex kompliziertes Regelungssystem wegen Eigenbewegung der Satelliten nötig höherer Treibstoffverbrauch kürzere Lebensdauer Iridium und Teledesic mit ISL geplant Andere Systeme benutzen Gateways und terrestrische Netze Mobilkommunikation: Satellitensysteme 5.12.1

18 Übersicht über geplante/existierende Systeme
Mobilkommunikation: Satellitensysteme 5.15.4
