Untersuchungen zur Umsetzung baurechtlicher Forderungen bei der Sanierung und Nutzung einer Immobilie als Pilgerherberge in Tschechien und Deutschland.

Präsentation zum Thema: "Untersuchungen zur Umsetzung baurechtlicher Forderungen bei der Sanierung und Nutzung einer Immobilie als Pilgerherberge in Tschechien und Deutschland."—  Präsentation transkript:

1 Untersuchungen zur Umsetzung baurechtlicher Forderungen bei der Sanierung und Nutzung einer Immobilie als Pilgerherberge in Tschechien und Deutschland Bearbeiter: Grmela Pavel

2 Gliederung Zielstellung Einleitung Konstruktive Sanierung
Bauphysikalische Sanierung Nutzungskonzept und Wirtschaftlichkeitsberechnung Rechtliche Lage und Fördermöglichkeiten Zusammenfassung Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

3 Zielstellung Beschreibungen des Baukörpers + Geschichte
Vorschlägen für nötige konstruktive und bauphysikalische Sanierungen - Beachtung EnEV 2009 Kostenermittlung Wirtschaftlichkeitsberechnungen Rechtliche Bedingungen Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

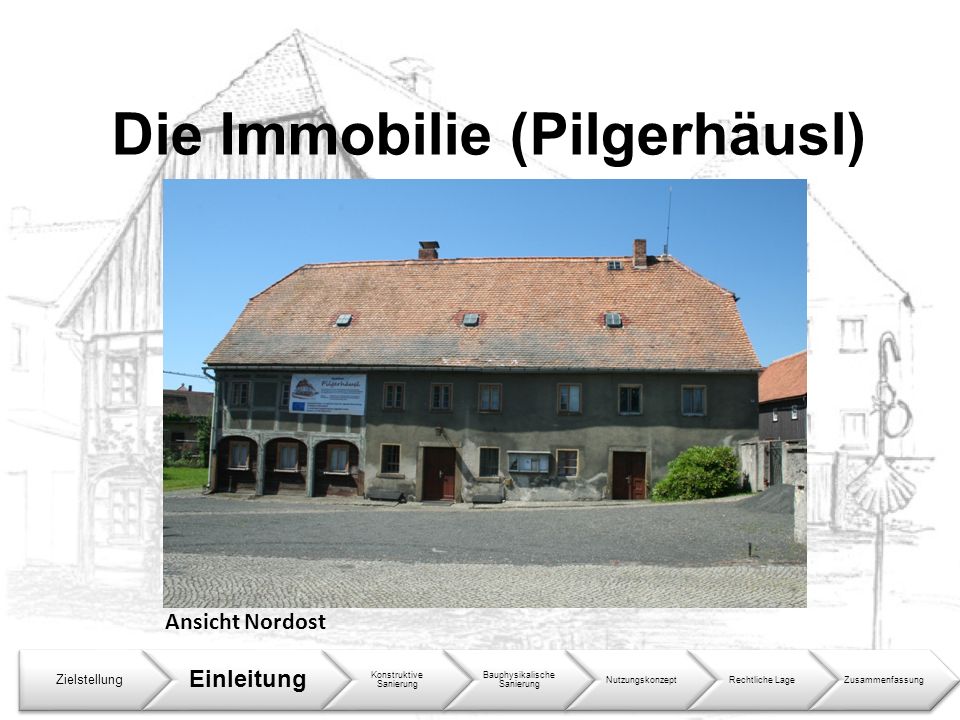

4 Die Immobilie (Pilgerhäusl)
Ansicht Nordost Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

5 Die Immobilie (Pilgerhäusl)
Anschrift: Komturgasse 9, Hirschfelde Mittlere Lage 2-geschossig, nicht ausgebauter Dachraum, teilweise unterkellert BGF ca. 350m² Ab 1935 für Wohnzwecke genutzt Ab 1992 steht leer Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

6 Pilgerhäusl - Grundriss
GR Erdgeschoss Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

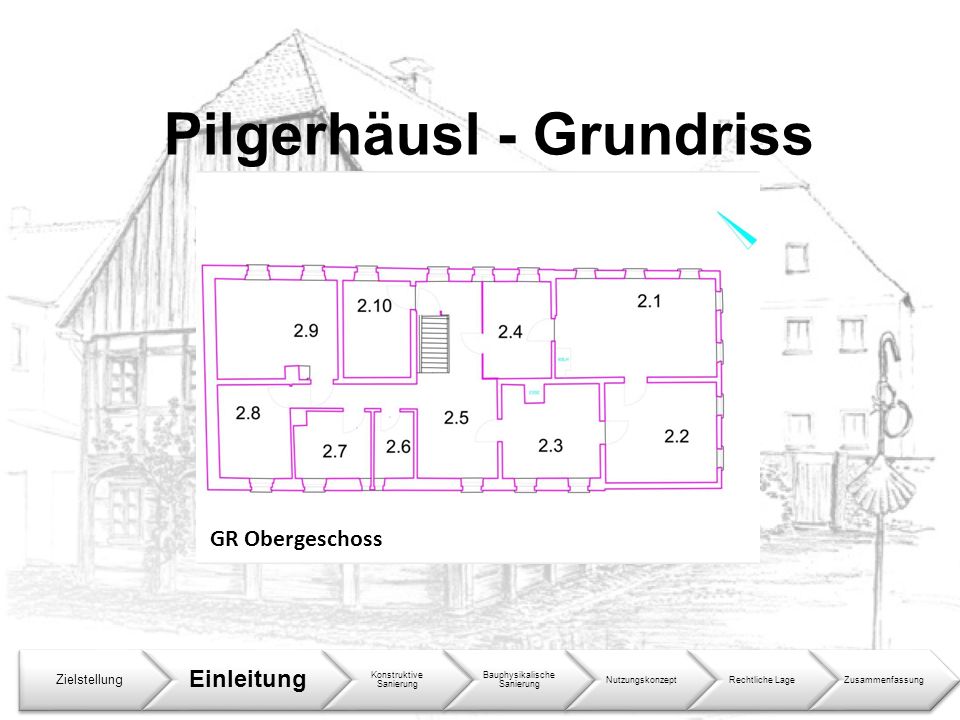

7 Pilgerhäusl - Grundriss
GR Obergeschoss Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

8 Konstruktive Sanierung
Größte Gefährdung durch eindringende Feuchte in jeweiligen Bauteile Statik bis auf ein paar Stellen nicht gefährdet Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

9 Allgemeine Sanierungsmaßnahmen
Geländeabtrag Neue Dachentwässerungsleitung einschl. Entwässerungsleitung Drainage Alle Wandoberflächen generell erneuerungswürdig Alle Fenster reparaturwürdig (Wintervorsatzschale, Isolierverglasung) Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

10 Weitere Sanierungsmaßnahmen – Blockstube, Umgebinde
Ständer, Knaggen, Spannriegel sanieren (Sockelsteine, Anschuhung) Unterste Blockbohle durch Feuchte geschädigt -> Horizontale Abdichtung + Ersatz Granitschwelle über Geländeniveau heben Holzoberfläche stark vergraut – abkratzen, neu anstreichen Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

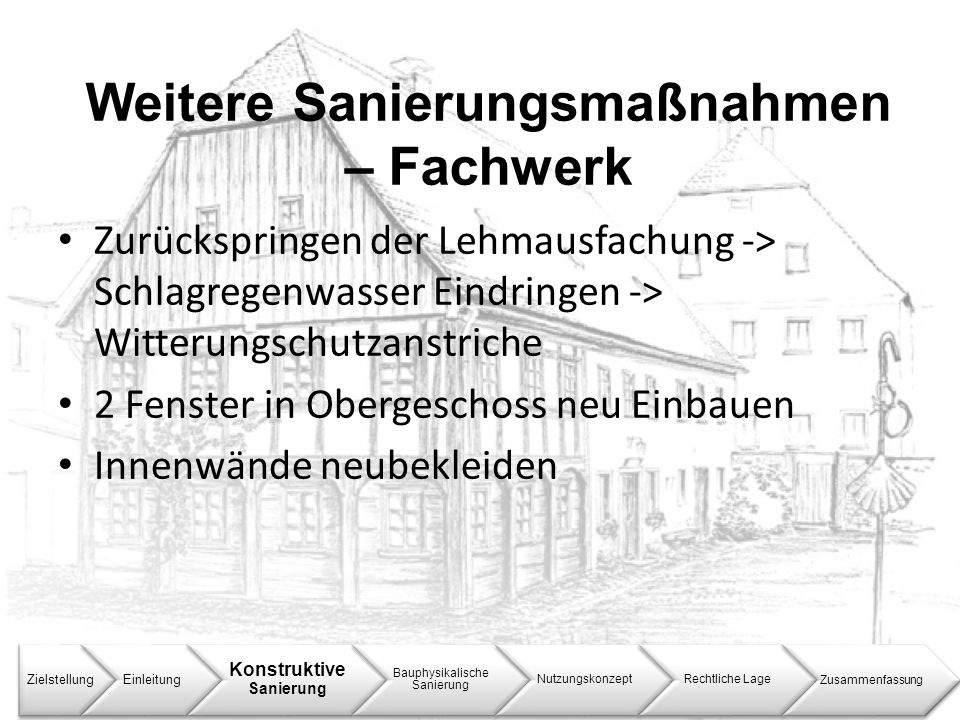

11 Weitere Sanierungsmaßnahmen – Fachwerk
Zurückspringen der Lehmausfachung -> Schlagregenwasser Eindringen -> Witterungschutzanstriche 2 Fenster in Obergeschoss neu Einbauen Innenwände neubekleiden Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

12 Weitere Sanierungsmaßnahmen – Mittelbereich
Abdichtung gegen aufsteigender Feuchte Eingangstür auswechseln Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

13 Weitere Sanierungsmaßnahmen – Massivteil
Abdichtung gegen aufsteigender Feuchte und Feuchte aus der Straße Risse an beiden Traufseiten – Setzung des Giebels – Injektage zur Sicherung des Untergrundes Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

14 Bauphysikalische Betrachtung
Anforderungen an Wohnkomfort Anforderungen der EnEV 2009 Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

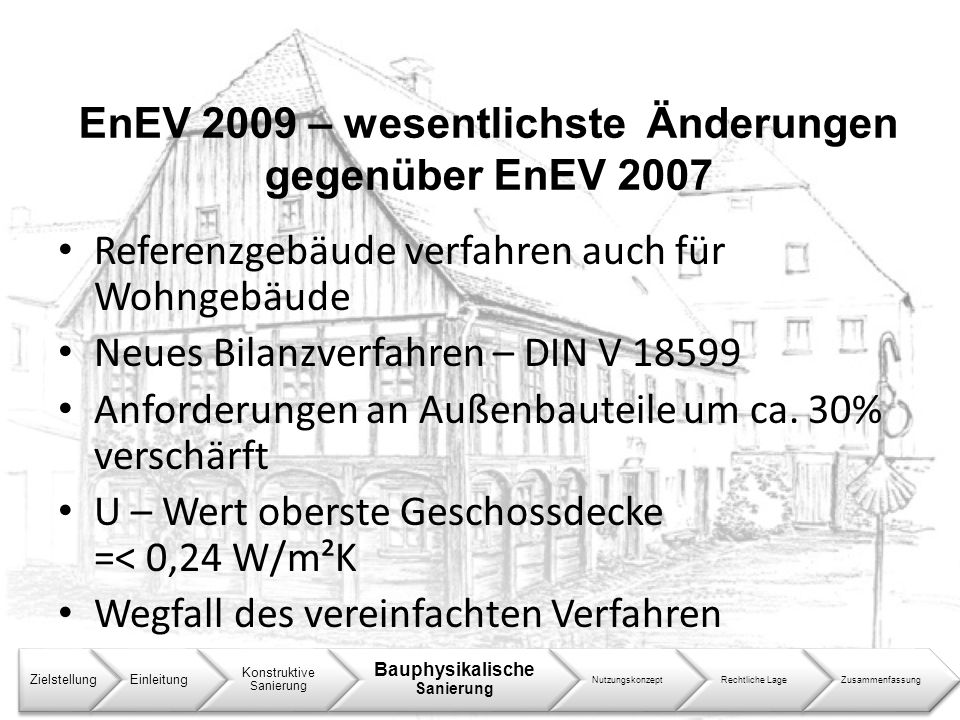

15 EnEV 2009 – wesentlichste Änderungen gegenüber EnEV 2007
Referenzgebäude verfahren auch für Wohngebäude Neues Bilanzverfahren – DIN V 18599 Anforderungen an Außenbauteile um ca. 30% verschärft U – Wert oberste Geschossdecke =< 0,24 W/m²K Wegfall des vereinfachten Verfahren Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

16 U – Werte einzelner Bauteile
EnEV 2007 in W/m²K EnEV 2009 in W/m²K Außenwand 0,35 – 0,45 0,24 Fenster u. Fenstertüren 1,70 1,30 Steildächer 0,30 Flachdächer 0,25 0,20 Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

17 U – Werte einzelner Bauteile –IST- Zustand
U – Wert in W/(m²*K) Blockstubenwand 0,643 Fachwerkwand 0,991 Massivwand 0,47 1,35 Massivwand Innen 0,50 1,152 Massivwand 0,60 1,109 Massivwand 0,65 1,038 Decke Massiv 1,764 Decke zum Dachgeschoss 0,867 Boden 3,017 Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung 17

18 Transmissionswärmeverluste Für Wohngebäude 1,17 W/m²K 0,56 W/m²K
Ist EnEV Wert Primärenergiebedarf 308,9 kW/m²a 115,4 kW/m²a Transmissionswärmeverluste Für Wohngebäude 1,17 W/m²K 0,56 W/m²K Endenergie 308,0 kW/m²a Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

19 Exkurs Nutzungskonzept
Nutzung der Immobile: Begegnungsraum Wohnen auf Probe Pilgerherberge Seminarraum Ausstellungsraum Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

20 Exkurs Nutzungskonzept
Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

21 Auslastung Wohnen auf Probe: Pilgerherberge: Ausstellung: 365 Tage
24 Stunden / Tag Pilgerherberge: 230 Tage 16:00 – 10:00 Ausstellung: 320 Tage 10:00 – 18:00 Ende Exkurs Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

22 Variante 1 Bauphysikalische Sanierung Zielstellung Einleitung
Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

23 Bauteile im Sollzustand
Fachwerk mit Holzfaserdämmstoff - 3cm: U – Wert = 0,615 W/m²K R = 0,75 m²K/W Decke Obergeschoss – Dachgeschoss – 15cm Holzfaserdämmstoff (Lambda = 0,04): U – Wert = 0,212 W/m²K Boden – gedämmt mit extrudiertem Polystyrol – ganz neue Aufbau: U – Wert = 0,353 W/m²K U – Wert Alt = 3,02 W/m²K Fenster: Isolierverglasung; Tür: Neueingerichtet Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

24 Bemerkung Holzfaserdämmstoffe sind kapillaraktiv und diffusionsoffen – ohne Dampfsperre einbaubar Bei vorhandene Verbindungen von Wänden mit Holzbauteile (z.B. Balkendecke) ist die zusätzliche Innendämmung ohne weiteren Nachweis auf R = 0,8 m²K/W zu begrenzen

25 Wärmeerzeuger Sole – Wasser Wärmepumpe + Brennwertkessel in Parallelbetrieb Übergabe von Wärme durch Flächenheizung

26 Variante 2 2 OG – Zone 1 Bauphysikalische Sanierung Zielstellung
Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

27 Bauteile im Sollzustand
Bauteile wie in Variante 1 Zusätzlich alle massive Außenwände in OG mit 3cm Holzfaserdämmstoff bekleidet -> Behaglichkeit + Erfüllung der Anforderungen an Mindestwärmeschutz

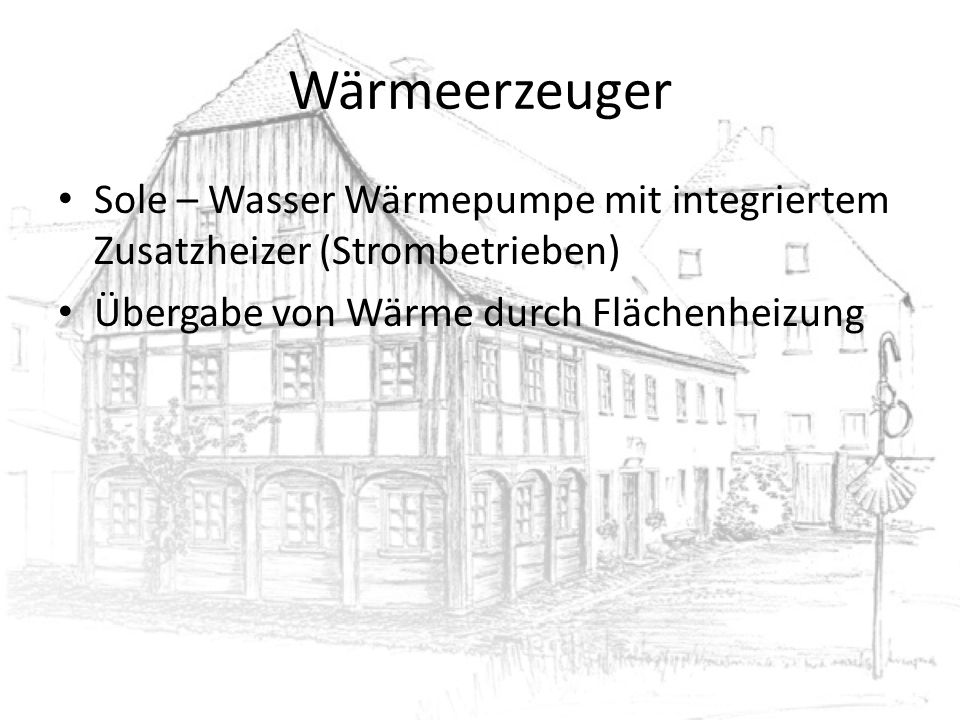

28 Wärmeerzeuger Sole – Wasser Wärmepumpe mit integriertem Zusatzheizer (Strombetrieben) Übergabe von Wärme durch Flächenheizung

29 Variantenvergleich Variante Nutzenergie (kWh/m²a) Endenergie (kWh/m²a)
Primärenergie (kWh/m²a) 1 – 3 Zonen 150 55,2 141,7 2 – 2 Zonen 138,9 53,4 Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungskonzept Rechtliche Lage Zusammenfassung

30 Mehrere Nutzungen auf beschränkter Fläche
Nutzungsvarianten Mehrere Nutzungen auf beschränkter Fläche Seminarraum Pilgerherberge Wohnen auf Probe Begegnungsraum Austellung (in Varianten nicht weiter berücksichtigt) Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungs-konzept Rechtliche Lage Zusammenfassung

31 Nutzungs-konzept Zielstellung Einleitung Konstruktive Sanierung
Bauphysikalische Sanierung Nutzungs-konzept Rechtliche Lage Zusammenfassung

32 Nutzungs-konzept Zielstellung Einleitung Konstruktive Sanierung
Bauphysikalische Sanierung Nutzungs-konzept Rechtliche Lage Zusammenfassung

33 Nutzungs-konzept Zielstellung Einleitung Konstruktive Sanierung
Bauphysikalische Sanierung Nutzungs-konzept Rechtliche Lage Zusammenfassung

34 Nutzungs-konzept Zielstellung Einleitung Konstruktive Sanierung
Bauphysikalische Sanierung Nutzungs-konzept Rechtliche Lage Zusammenfassung

35 Wirtschaftlichkeitsbetrachtung
Einnahmen Hochbelastung Mittelbelastung Niedrigbelastung Pilgerherberge Übernachtungen pro Woche á 12,00 € 40 20 5 480,00 € 240,00 € 60,00 € Jährlich 15 360,00 € 7 680,00 € 1 920,00 € Probewohnen pro Monat 100,00 € 4 2 1 400,00 € 200,00 € 4 800,00 € 2 400,00 € 1 200,00 € Seminarraum 150,00 € 12 1 800,00 € 600,00 € 21 600,00 € 7 200,00 € Einahmen jährlich 41 760,00 € 17 280,00 € 4 920,00 € Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungs-konzept Rechtliche Lage Zusammenfassung

36 Wirtschaftlichkeitsbetrachtung
Kosten der Ausstattung 22.068,00 € Sanierungskosten ,67 € Vorhaben Kosten pro Jahr Kosten der Ausstattung 1.770,00 € (Annuität) Sanierungskosten 19.000,00 € (Annuität) Elektroenergieverbrauch 3.524,4 € (Endenergie/Strom 53,4 kWh/m²a; 0,20€/kWh;330m² Nutzfläche) Wasserverbrauch 400 € (375 l pro Tag) SUMME 24.694,40 € Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungs-konzept Rechtliche Lage Zusammenfassung

37 Sanierungskosten nach Bauteilmethode
Kostenberechnung Grundlage DIN 276 Sanierungskosten nach Bauteilmethode Kosten der Ausstattung – Recherche im Internet Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungs-konzept Rechtliche Lage Zusammen-fassung

38 Kostenberechnung Kostengruppe Betrag in € Nutzungs-konzept
200 – Herrichten und Erschließen 1.060,00 210 – Herrichten 300 – Bauwerk – Baukonstruktion ,17 310 - Baugrube 2.375,00 320 - Gründung 46.649,00 330 - Außenwände 70.079,33 340 - Innenwände 20.200,94 350 – Decken und Treppen 18.146,10 360 – Dächer 15.286,00 390 – Sonstige Maßnahmen 4.199,80 400 – Bauwerk – Technische Anlagen 47.302,50 410 – Abwasser- , Wasser-, Gasanlagen 13.540,00 420 – Wärmeversorgungsanlagen 21.267,50 440 - Starkstromanlagen 12.495,00 500 – Außenanlagen 13.410,00 520 – Befestigte Flächen 12.840,00 550 – Einbauten in Außenanlagen 570,00 Kostenberechnung Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungs-konzept Rechtliche Lage Zusammen-fassung

39 Kostenberechnung der Innenaustattung
Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungs-konzept Rechtliche Lage Zusammen-fassung

40 Unterschiede in Denkmalschutz
Recht Viele Gesetze in Tschechien und in Deutschland ähnlich auch dank der Regelungen der EU Unterschiede in Denkmalschutz In Deutschland fast alle Umbegindehäuser unter Denkmalschutz In Tschechien nur wenige Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungs-konzept Rechtliche Lage Zusammenfassung

41 Energetische Sanierung
Recht Energetische Sanierung In Tschechien gilt die Verordnung 148/2007 die der EnEV 2007 entspricht Ausnahmen für Baudenkmale in beiden Energieverordnungen Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungs-konzept Rechtliche Lage Zusammenfassung

42 Vielzahl von Förderprogrammen:
Fördermöglichkeiten Vielzahl von Förderprogrammen: Landesförderprogramme (Ministerium des Innern; KfW; DEnA; SAB; Kraj Liberec; ROP Severovzchod) Staatliche Förderprogramme (Zelena usporam) Europäische Förderprogramme (Ziel3-Cil3) Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungs-konzept Rechtliche Lage Zusammenfassung

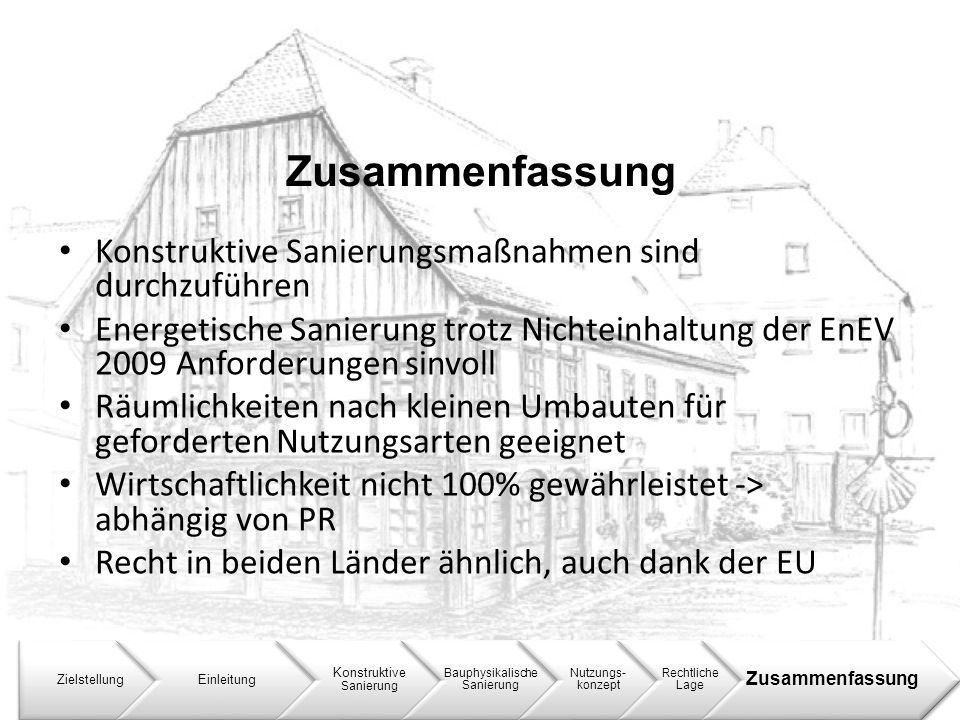

43 Zusammenfassung Konstruktive Sanierungsmaßnahmen sind durchzuführen
Energetische Sanierung trotz Nichteinhaltung der EnEV 2009 Anforderungen sinvoll Räumlichkeiten nach kleinen Umbauten für geforderten Nutzungsarten geeignet Wirtschaftlichkeit nicht 100% gewährleistet -> abhängig von PR Recht in beiden Länder ähnlich, auch dank der EU Zielstellung Einleitung Konstruktive Sanierung Bauphysikalische Sanierung Nutzungs-konzept Rechtliche Lage Zusammenfassung

44 Vielen Dank für Ihre Interesse
Zeichnung: Knut Wolf
