1 Montageanordnungen SITRANS P für Differenzdruck
Montage am Dreispindel-Ventilblock 7MF9413

2 Montageanordnungen SITRANS P für Differenzdruck
Montage mit Dreispindel-Ventilblock 7MF (Gehäuse um 90° gedreht)

3 Montageanordnungen SITRANS P für Differenzdruck
Montage mit Dreispindel-Ventilblock 7MF9411

4 Montageanordnungen SITRANS P für Differenzdruck
Montage mit Fünfspindel-Ventilblock 7MF9411

5 Montageanordnungen SITRANS P für Differenzdruck
Montage am Dreispindel-Ventilblock 7MF9411 (mit Druckkappen “-H03“)

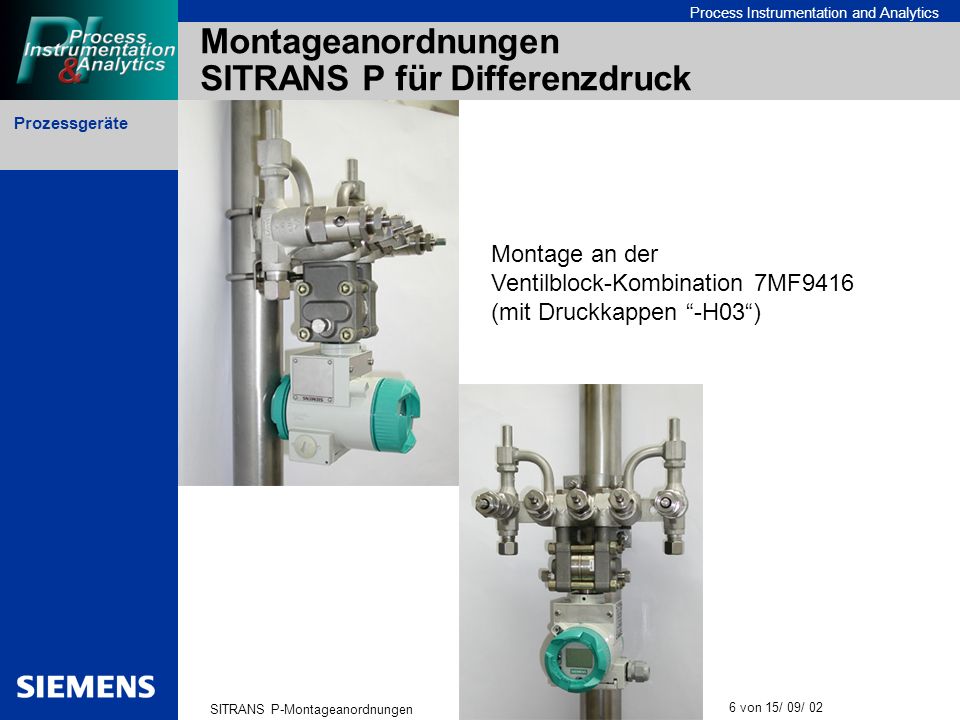

6 Montageanordnungen SITRANS P für Differenzdruck
Montage an der Ventilblock-Kombination 7MF9416 (mit Druckkappen “-H03“)

7 Montageanordnungen SITRANS P für Differenzdruck
Montage an der Ventilblock-Kombination 7MF9416

8 Montageanordnungen SITRANS P für Differenzdruck
Montage am Umschalthahn 7MF9004 (mit Druckkappen “-H03“)

9 Montageanordnungen SITRANS P für Differenzdruck
Montage am Umschalthahn 7MF9004

10 Montageanordnungen SITRANS P für Differenzdruck
Montage am Dreifach-Ventilblock 7MF9010 (mit Druckkappen “-H03“)

11 Montageanordnungen SITRANS P für Differenzdruck
Montage am Dreifach-Ventilblock 7MF9010

12 Montageanordnungen SITRANS P für Differenzdruck
Montage mit Dreispindel-Ventilblock 7MF9411 (am 2“-Standrohr)

13 Montageanordnungen SITRANS P für Differenzdruck
Montage am Doppelabsperrventil 7MF9011

14 Montageanordnungen SITRANS P für Differenzdruck
Montage mit Zweispindel-Ventilblock 7MF9411 (Gehäuse um 90° gedreht)

15 Montageanordnungen SITRANS P für Differenzdruck
Montage mit Zweispindel-Ventilblock 7MF9411
