1 Phosphorrückgewinnung aus Klärschlammasche – Das REMONDIS TetraPhos®-Verfahren Timm Albrecht // DWA Bayern // Lehrerbesprechung der bayerischen Kanal- und Kläranlagen-Nachbarschaften // Landshut 8. Februar REMONDIS Aqua Stoffstrom GmbH & Co. KG // Brunnenstr. 138 // Lünen // Deutschland // T // F // // remondis-aqua.de

2 Vorstellung des REMONDIS-Geschäftsfeldes Wasser Key Facts
1,5 Mio. t Klärschlamm Originalsubstanz [25% TS] Beteiligung an mehreren Mono-verbrennungs-anlagen

3 REMONDIS Aqua Stoffstrom GmbH & Co
REMONDIS Aqua Stoffstrom GmbH & Co. KG Key Facts – National/International zertifiziert für 276 unterschiedliche Reststoffe Verwertung von mehr als 1,5 Millionen Tonnen Klärschlamm pro Jahr in europäischen Nationen stoffliche Klärschlammverwertung: etwa t/a thermische Klärschlammverwertung: etwa t/a

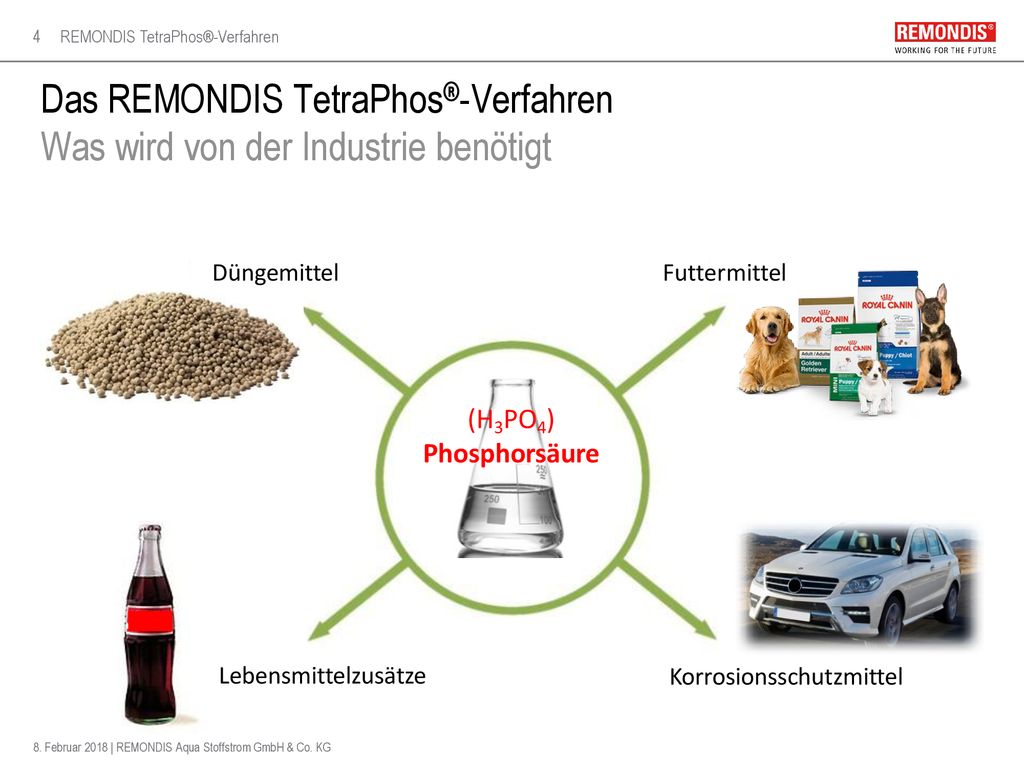

4 Das REMONDIS TetraPhos®-Verfahren Was wird von der Industrie benötigt
Düngemittel Futtermittel Die Phosphorsäure ist die Basischemikalie der Phosphorindustrie. Bereits heute existiert weltweit ein Markt für Phosphorsäure. Durch die variable Qualität der erzeugten Phosphorsäure RePacid können wir auf Marktveränderungen flexibel reagieren. Durch das TetraPhos-Verfahren erreichen wir das Ende der Abfalleigenschaft. Mit der Phosphorsäure RePacid unterliegen wir nicht den Regularien des Dünge- und Abfallrechts. Ebenso ist keine weitere REACH-Zertifizierung nach dem Europäischen Chemikalienrecht notwendig, da Phosphorsäure bereits nach REACH zertifiziert ist. (H3PO4) Phosphorsäure Lebensmittelzusätze Korrosionsschutzmittel

5 Das REMONDIS TetraPhos®-Verfahren
Ansprüche der Industrie an Sekundärrohstoffe Damit die Industrie Sekundärrohstoffe einsetzt müssen diese in konstanter Qualität und Verfügbarkeit in flexibel einsetzbarer Form zu marktfähigen Kosten produziert werden

6 Das REMONDIS TetraPhos®-Verfahren
Der Phosphatgehalt von Klärschlammasche ist annähernd so hoch wie in Rohphosphat. Allerdings ist die Schwermetallkonzentration insbesondere von Blei, Kupfer und Zink deutlich höher als in Rohphosphat. Daher ist eine weitergehende Behandlung der Klärschlammasche notwendig. Klärschlammasche

7 REMONDIS TetraPhos®-Verfahren

8 REMONDIS TetraPhos®-Verfahren

9 REMONDIS TetraPhos®-Verfahren

10 REMONDIS TetraPhos®-Verfahren

11 REMONDIS TetraPhos®-Verfahren

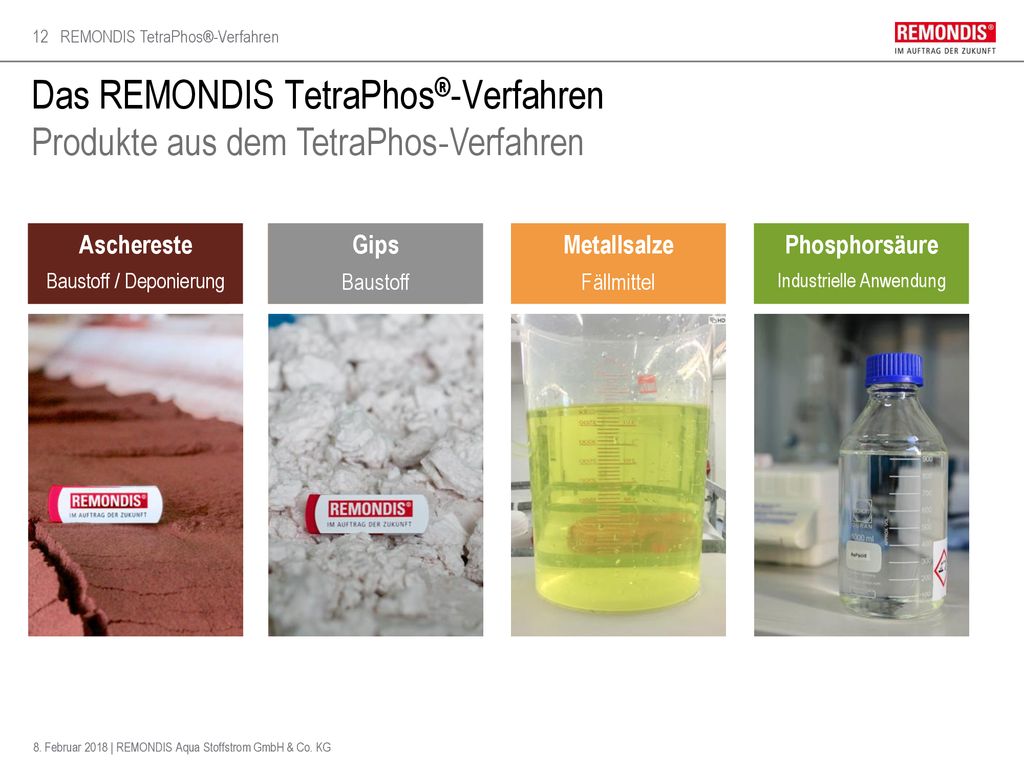

12 Das REMONDIS TetraPhos®-Verfahren Produkte aus dem TetraPhos-Verfahren
Aschereste Baustoff / Deponierung Phosphorsäure Industrielle Anwendung Metallsalze Fällmittel Gips Baustoff Metallsalze Fällmittel Phosphorsäure Industrielle Anwendung Neben der Phosphorsäure tragen die Wertstoffe, Gips und die Fällsalze zu der Wirtschaftlichkeit des TetraPhos-Verfahrens bei. Die Entsorgungsaufwendungen für die Aschereste bleiben im Vergleich zur direkten Entsorgung der Klärschlammasche stabil.

13 Das REMONDIS TetraPhos®-Verfahren Phosphorbilanz

14 Das REMONDIS TetraPhos®-Verfahren Schwermetallbilanz
% % % % % % %  Aschereste  Metallsalze  H3PO4

15 Das REMONDIS TetraPhos®-Verfahren Produktqualität RePacid®
MGA RePacid® Makroelemente [%] 75 H3PO4 1,9 – 5,5 H2SO4 0,5 - 1 0,2 – 0,4 Al 0,1 – 1 0,1 – 0,3 Fe 0,01–0,1 Ca < 0,05 0,2 – 0,25 Mg Schwermetalle [ppm] < 1 Arsen 9 Cadmium 95 Chrom 1 - 5 26 Kupfer < 3,5 22 Nickel < 3 Blei 290 Zink 30 Mangan 192 Uran < 10

16 Das REMONDIS TetraPhos®-Verfahren Pilotbetrieb Klärwerk Hamburg 2015 und 2016

17 Das REMONDIS TetraPhos®-Verfahren Ein wichtiger Beitrag zur Ressourcenschonung.
