Echtzeit-Ethernet - Eine Potenzialanalyse
Markus Schumacher inIT - Institut Industrial IT Hochschule Ostwestfalen-Lippe D Lemgo
2
Hochschule Ostwestfalen-Lippe
Campus Lemgo Campus Höxter Campus Detmold Gegründet: 1971 Studierende: ca. 5000 ProfessorInnen: 155 in 9 Fachbereichen Mitarbeiter: 367
3
Das Institut Industrial IT im Überblick
seit Ende 2006 NRW-Kompetenzplattform Industrial IT Institutsleitung: Prof. Dr. Jürgen Jasperneite 5 Professoren 27 wissenschaftliche Mitarbeiter/-innen 20 Diplomanden und studentische Hilfskräfte Forschungsfelder Industrielle Kommunikationssysteme Industrielle Signalverarbeitung
4
Aktuelle Echtzeit Ethernet Systeme basieren auf:
Standard Performance Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick 1 2 3 Best- effort Realtime Best- effort Realtime Best- effort Realtime TCP/UDP TCP/UDP IP TCP/UDP TCP/UDP IP TCP/UDP IP IP IP Priority Scheduling ETH MAC ETH MAC ETH MAC z.B. Modbus/IDA, Ethernet/IP,FF HSE z.B. PROFINET RT z.B. PROFINET IRT Powerlink,EtherCAT Aktuelle Echtzeit Ethernet Systeme basieren auf: Individuellem Frametransfer Summenrahmen-basiertem Frametransfer
5
Frameaufbau Summenrahmen Frame
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick Summenrahmen Frame Effizient in einer Topologie mit vielen Konten und kleiner Datenmenge pro Knoten Bevorzugt eine Ringtopologie Populäre Vertreter sind z.B. EtherCAT, Interbus Individueller Frame Zeitgesteuerter Frametransfer Jeder Frame ist adressierbar Populäre Vertreter sind z.B. PROFINET, Profibus Payload H T T H
6
Individueller Frametransfer@100 Mbit/s
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick
7
Summenrahmen Frame@100 Mbit/s
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick
8
Problem der Asymmetrie
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick
9
Individueller Frametransfer@1 Gbit/s
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick
10
Summenrahmen Frametransfer@1 Gbit/s
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick
11
Performance-bestimmende Metriken
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick tmedium+ tfwd dframe/bitrate
12
Vergleich Summenrahmen/ Individualframe@100 Mbit/s
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick
13
Vergleich Summenrahmen/ Individualframe@1 Gbit/s
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick
14
Pro’s und Con’s Individueller Frametransfer
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick Individueller Frametransfer + Adressierung von Knoten/Gruppen + Zeitgleicher Up-/Downstream - Hoher Overhead Summenrahmen orientierter Frametransfer + Geringer Overhead - Asymmetrieabhängigkeiten zwischen Up-/Downstream Pro Zyklus muss jedes Device zweimal durchlaufen werden - EMV Empfindlichkeit
15
Verschiebung der FrameID
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick
16
Topologiebasierter Algorithmus
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick
17
Weiterleitungsendscheidung basierend auf Lokal-administrierten MAC-Adressen
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick Topologieinformationen werden in die MAC-Adresse eingebettet.
18

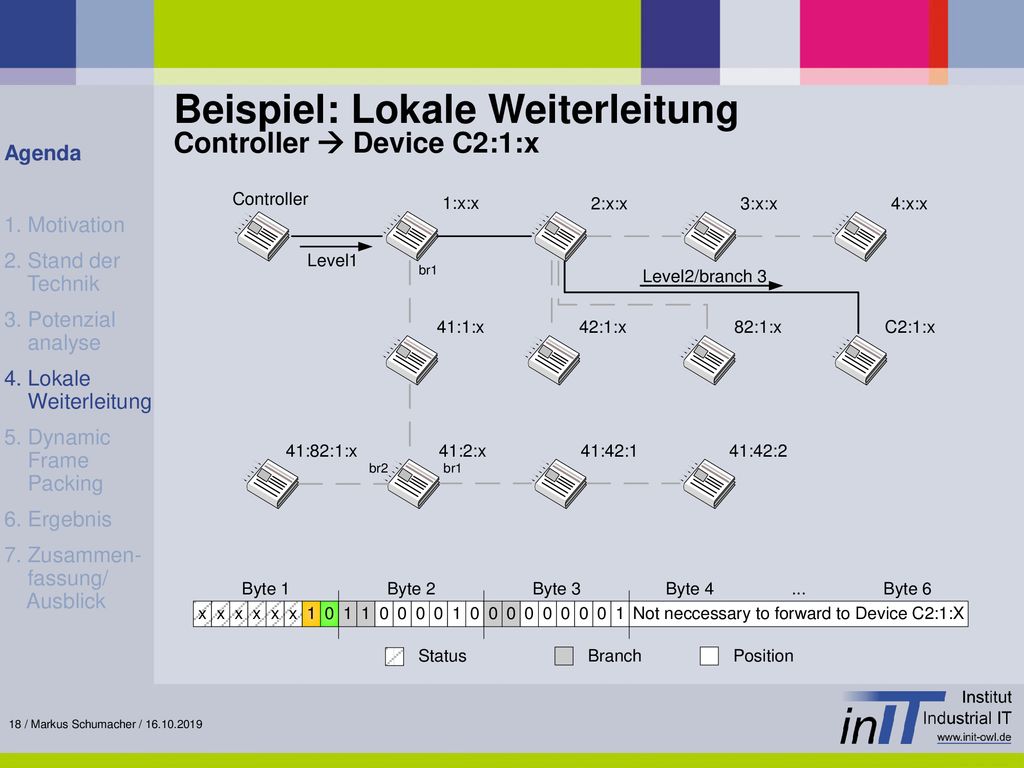

Beispiel: Lokale Weiterleitung Controller Device C2:1:x
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick
19
Verkürzung der Preambel
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick Performancegewinn 480 ns Muss mit benachbarten Devices abgestimmt werden (z.B. mit LLDP)
20
Performancevorteil Weiterleitungsentscheidung < 1µs Agenda
1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick Weiterleitungsentscheidung < 1µs
21
Dynamic Frame Packing (Downstream)
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick tframe tpropag. Die Integrität der Frames wird mit Hilfe einer FCS16 am Ende eines Datagramms sichergestellt.
22
Dynamic Frame Packing (Upstream)
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick
23
Ergebnis Agenda 1. Motivation 2. Stand der Technik 3. Potenzial
analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick
24
Ergebnis1 1) ohne nRT-Kanal Agenda 1. Motivation 2. Stand der Technik
3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick 1) ohne nRT-Kanal
25
Zusammenfassung Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick Bitrate und Einfluss der Verzögerung aufgrund der Weiterleitungsentscheidung sind proportional. Optimierungen basieren auf: Reduktion der Durchleitezeit Optimierung der Nutzdaten-Effizienz Verwendung des Windschatteneffekts
26
Vielen Dank für Ihre Aufmerksamkeit!
Agenda 1. Motivation 2. Stand der Technik 3. Potenzial analyse 4. Lokale Weiterleitung 5. Dynamic Frame Packing 6. Ergebnis 7. Zusammen- fassung/ Ausblick Vielen Dank für Ihre Aufmerksamkeit!
