1
Neue Ressourcen- Neue Strukturen M. Narodoslawsky
Vom fossilen Zentrum… …zum solaren Technologie-Netzwerk eseia discourse book
2
…daraus Anforderungen für technische Verwertungssysteme ableiten…

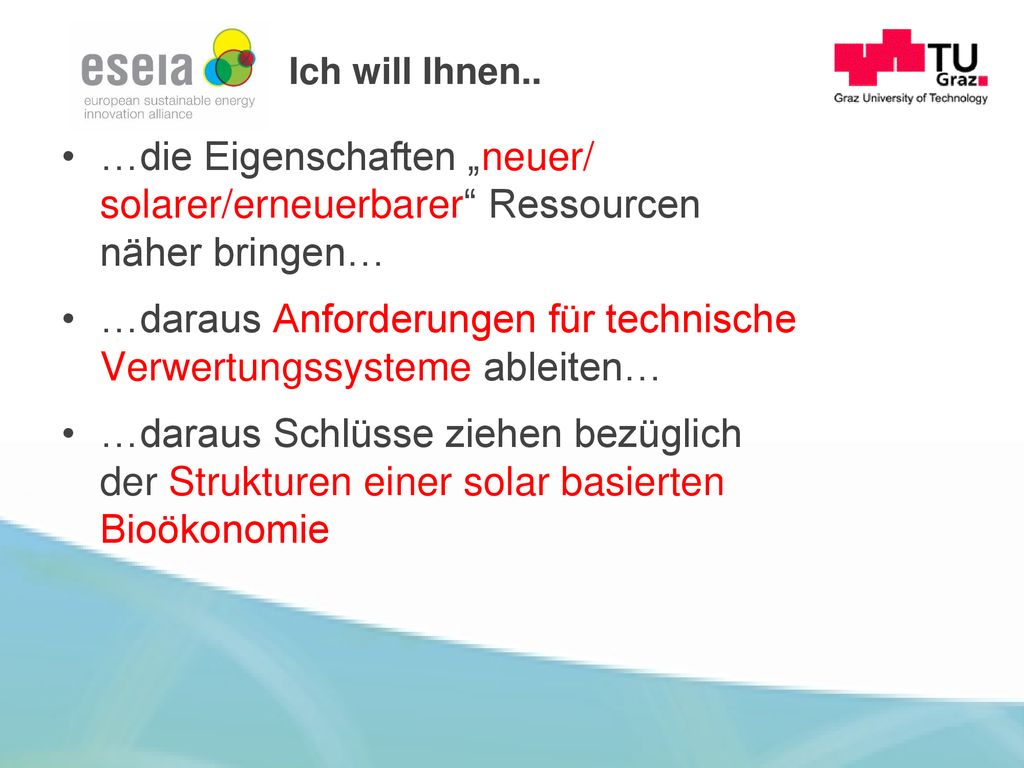

Ich will Ihnen.. …die Eigenschaften „neuer/ solarer/erneuerbarer“ Ressourcen näher bringen… …daraus Anforderungen für technische Verwertungssysteme ableiten… …daraus Schlüsse ziehen bezüglich der Strukturen einer solar basierten Bioökonomie
3
„Begrenzte Unendlichkeit“ – Fläche als Energieresource
4

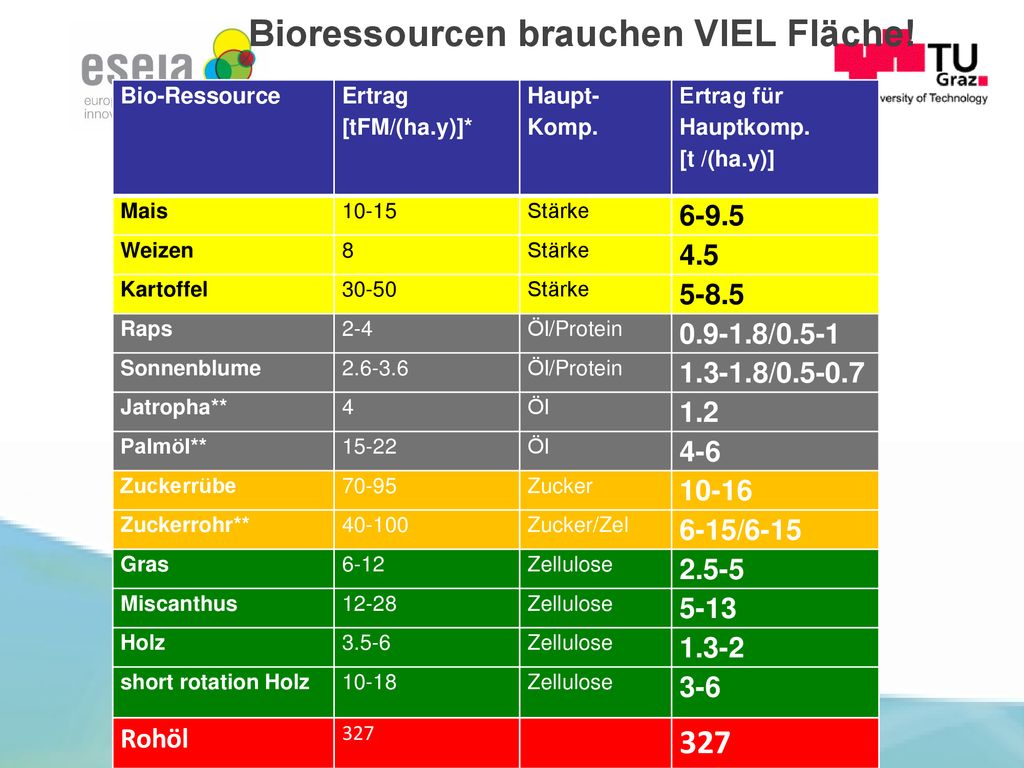

Bioressourcen brauchen VIEL Fläche!
Ertrag [tFM/(ha.y)]* Haupt- Komp. Ertrag für Hauptkomp. [t /(ha.y)] Mais 10-15 Stärke 6-9.5 Weizen 8 4.5 Kartoffel 30-50 5-8.5 Raps 2-4 Öl/Protein /0.5-1 Sonnenblume / Jatropha** 4 Öl 1.2 Palmöl** 15-22 4-6 Zuckerrübe 70-95 Zucker 10-16 Zuckerrohr** 40-100 Zucker/Zel 6-15/6-15 Gras 6-12 Zellulose 2.5-5 Miscanthus 12-28 5-13 Holz 3.5-6 1.3-2 short rotation Holz 10-18 3-6 Rohöl 327
5
…fossile Ressourcen haben kaum Flächenbedarf (Punktressourcen)
Daraus folgt… …fossile Ressourcen haben kaum Flächenbedarf (Punktressourcen) …solar basierte Ressourcen benötigen Fläche (Flächenressourcen)… …der Flächenbedarf solarer Ressourcen variiert über Größenordnungen… …Bioressourcen benötigen besonders große Flächen und sind daher dezentrale Ressourcen
6
Human Net Appropriation
Gt Carbon/y Natur Mensch 10 % netto Produktivitätsverlust durch menschlichen Einfluss
7

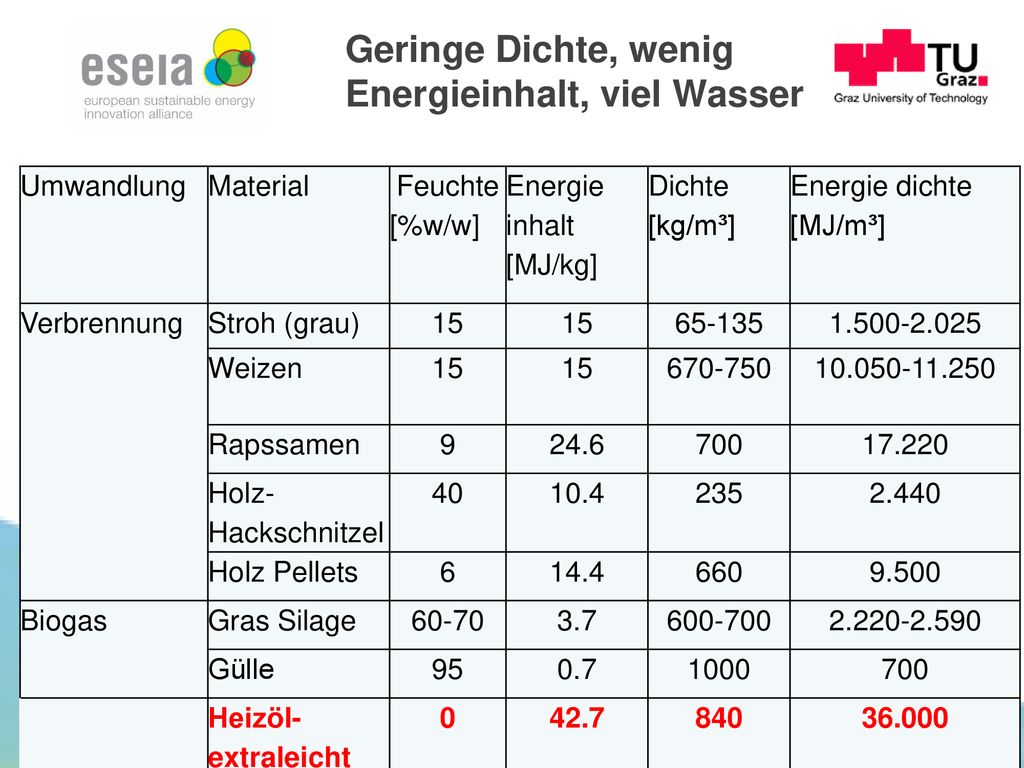

Geringe Dichte, wenig Energieinhalt, viel Wasser
Umwandlung Material Feuchte [%w/w] Energie inhalt [MJ/kg] Dichte [kg/m³] Energie dichte [MJ/m³] Verbrennung Stroh (grau) 15 65-135 Weizen Rapssamen 9 24.6 700 17.220 Holz-Hackschnitzel 40 10.4 235 2.440 Holz Pellets 6 14.4 660 9.500 Biogas Gras Silage 60-70 3.7 Gülle 95 0.7 1000 Heizöl-extraleicht 42.7 840 36.000
8

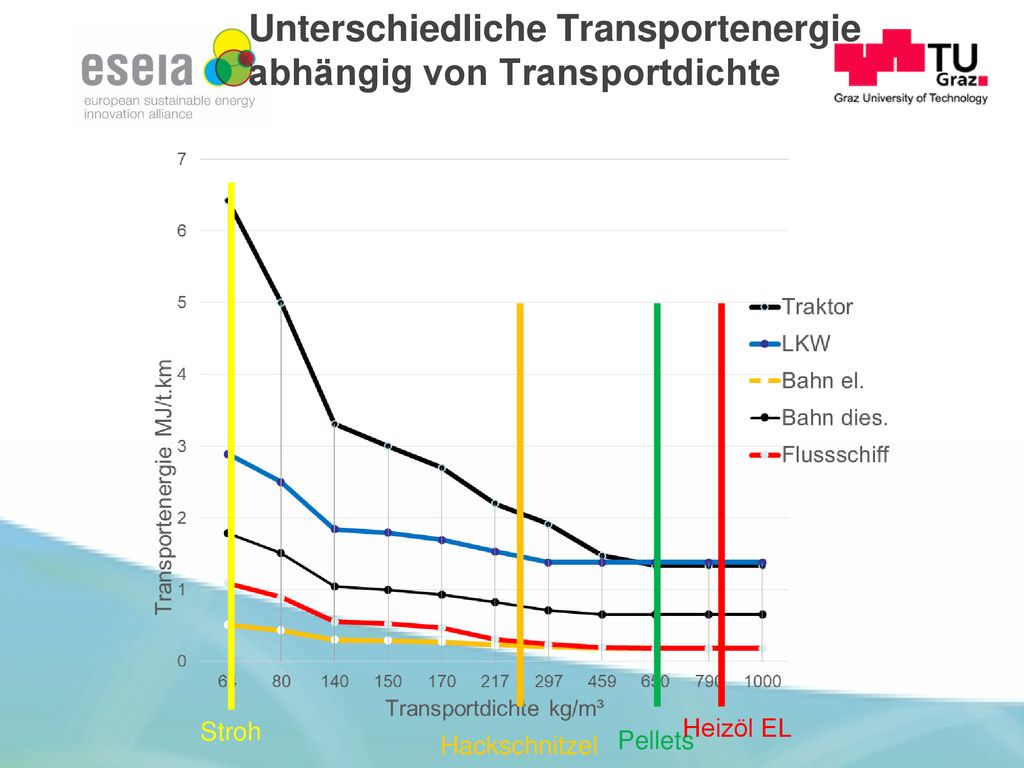

Unterschiedliche Transportenergie abhängig von Transportdichte
Stroh Hackschnitzel Pellets Heizöl EL
9

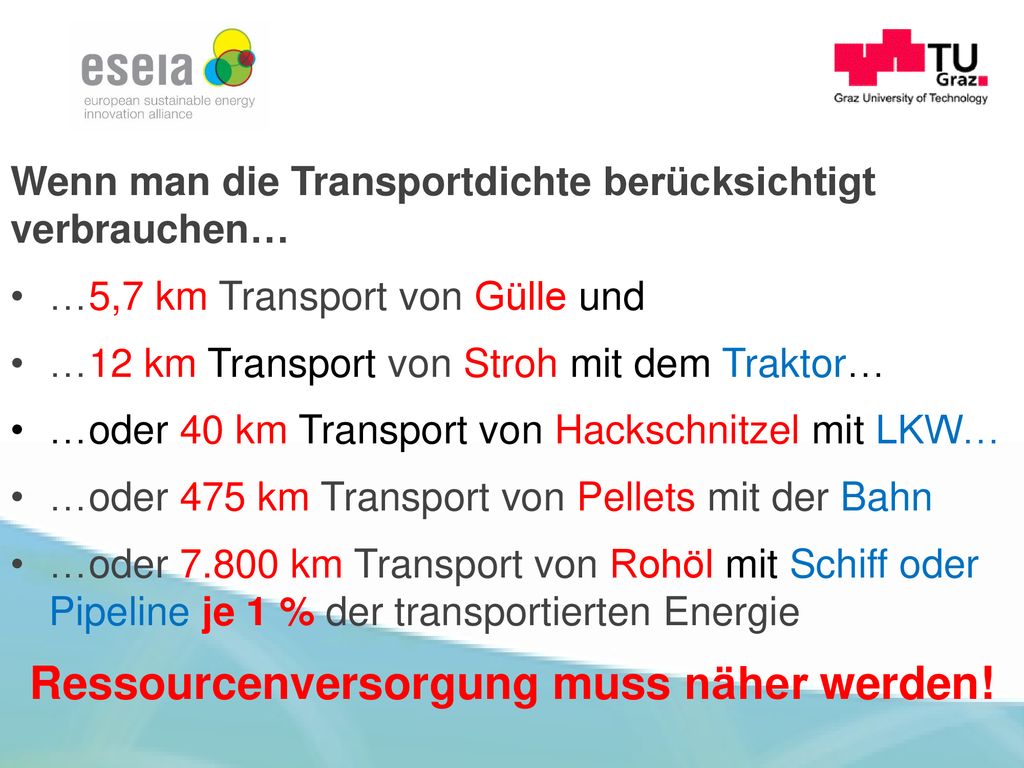

Ressourcenversorgung muss näher werden!
Wenn man die Transportdichte berücksichtigt verbrauchen… …5,7 km Transport von Gülle und …12 km Transport von Stroh mit dem Traktor… …oder 40 km Transport von Hackschnitzel mit LKW… …oder 475 km Transport von Pellets mit der Bahn …oder km Transport von Rohöl mit Schiff oder Pipeline je 1 % der transportierten Energie Ressourcenversorgung muss näher werden!
10
Verteilungsnetze: Wärme
16/10/2019 70-90 °C 40-70 °C Th. Nussbaumer and S.Thalmann: Status Report on District Heating Systems in IEA Countries, prepared for the International Energy Agency IEA Bioenergy Task 32
11
Verteilungsnetze Elektrizität
16/10/2019 Spannung % Verlust/km 380 kV/ freistehend 0,011 380 kV/ bodenverlegt 0,009 380 kV DC 0,003 10 kV 0,3 Hohe Spannung (380 kV) für lange Übertragungsstrecken Niedrige Spüannung (10 kV) für lokale Verteilung Gleichspannung reduziert Verlust
12

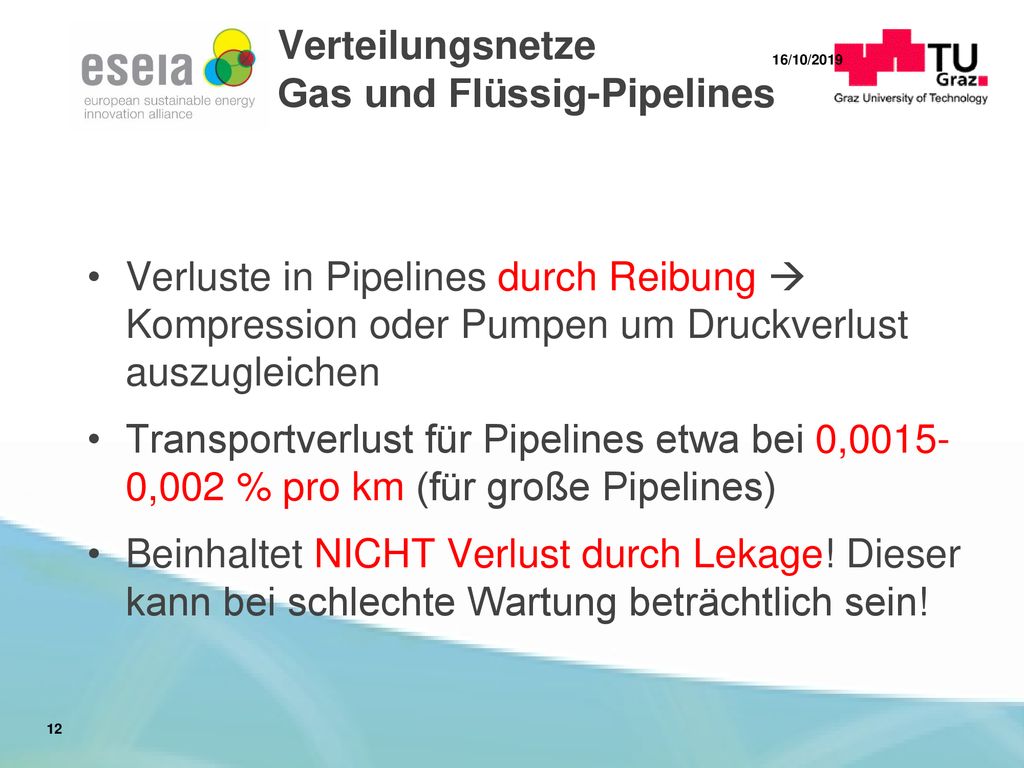

Verteilungsnetze Gas und Flüssig-Pipelines
16/10/2019 Verluste in Pipelines durch Reibung Kompression oder Pumpen um Druckverlust auszugleichen Transportverlust für Pipelines etwa bei 0,0015-0,002 % pro km (für große Pipelines) Beinhaltet NICHT Verlust durch Lekage! Dieser kann bei schlechte Wartung beträchtlich sein!
13
Herausforderung für Ressourcen in Zukunft…
Ressourcen mit langen Beinen… Fossile Ressourcen Hochwertige biogene Ressourcen Flüssige Energieträger Methan Strom Chemierohstoffe …und solche mit kurzen Beinen Minderwertige biogene Ressourcen (Gras, …) Biogene Nebenprodukte (Stroh, …) Reststoffe (Biogas-Gülle, …) Wärme
14
…bedingen die “Wirtschafts-Topografie”
Ressourcen mit langen Beinen stehen in globaler Konkurrenz Ressourcen mit kurzen Beinen stellen das Zukunftspotential dar, das die Entwicklung des 21. Jahrhunderts tragen wird Diese Ressourcen stellen die Wirtschafts-Topografie auf den Kopf!! Die Änderung wird radikal!
15
Meine These: Wir stehen am Beginn einer Solaren Bioökonomie
Bioökonomie für sich alleine kann zukünftigen Energiebedarf nicht decken Solarenergie ist die Grundlage der zukünftigen Wirtschaft Bioökonomie ist die „Stoffseite“ einer Solarökonomie Nahrungsmittel werden aus hochwertigen Feldfrüchten, Materialien/speicherbare Energieträger aus Nebenprodukten und Abfällen bereitgestellt
16
Zukunfts-Aufgaben der Landwirtschaft: Aus Sonnengold Stroh machen
Land- und Forstwirtschaft können Sonnenenergie zu Material umwandeln Was? Energieträger für ausgewählte Energieprobleme (Transport, Netz- stabilität, …) Material für kurz- und mittelfristige Anwendungen (Konstruktionsholz, Kunststoffe, …) Woraus? Holz Nebenprodukten und Abfallströmen (Stroh, Gülle, Abfälle aus der Lebensmittelkette, …)
17

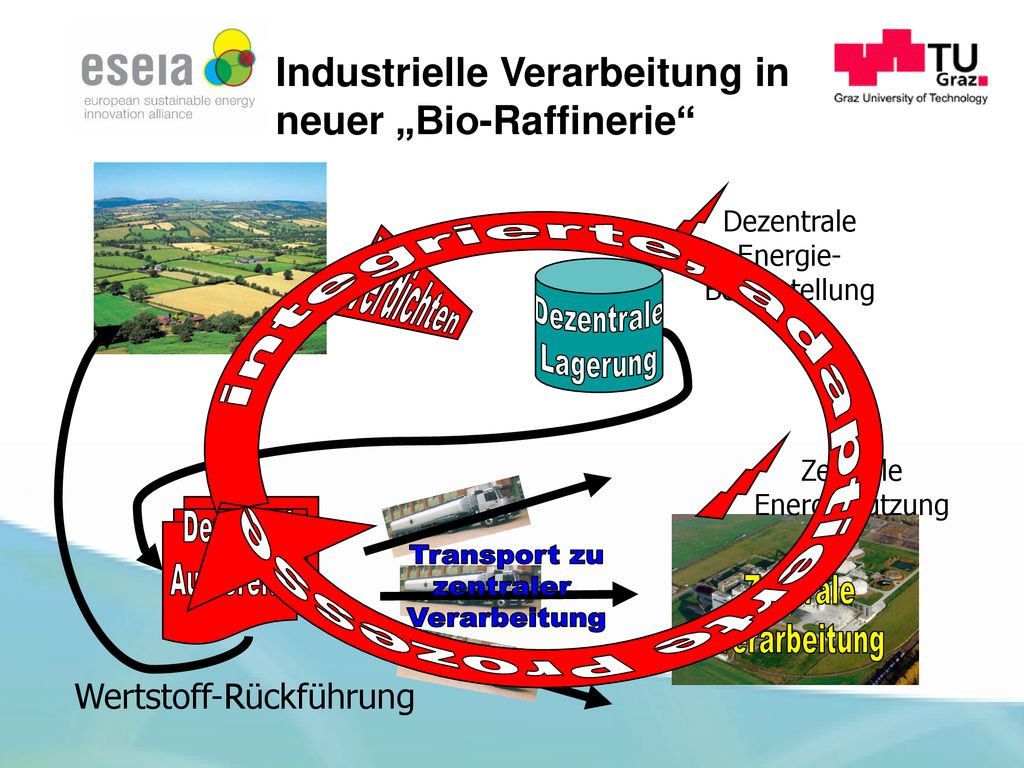

integrierte, adaptierte Prozesse Verdichten
Industrielle Verarbeitung in neuer „Bio-Raffinerie“ Dezentrale Energie- Bereitstellung Dezentrale Lagerung integrierte, adaptierte Prozesse Verdichten Wertstoff-Rückführung Zentrale Verarbeitung Zentrale Energienutzung Transport zu zentraler Verarbeitung Dezentrale Aufbereitung
18

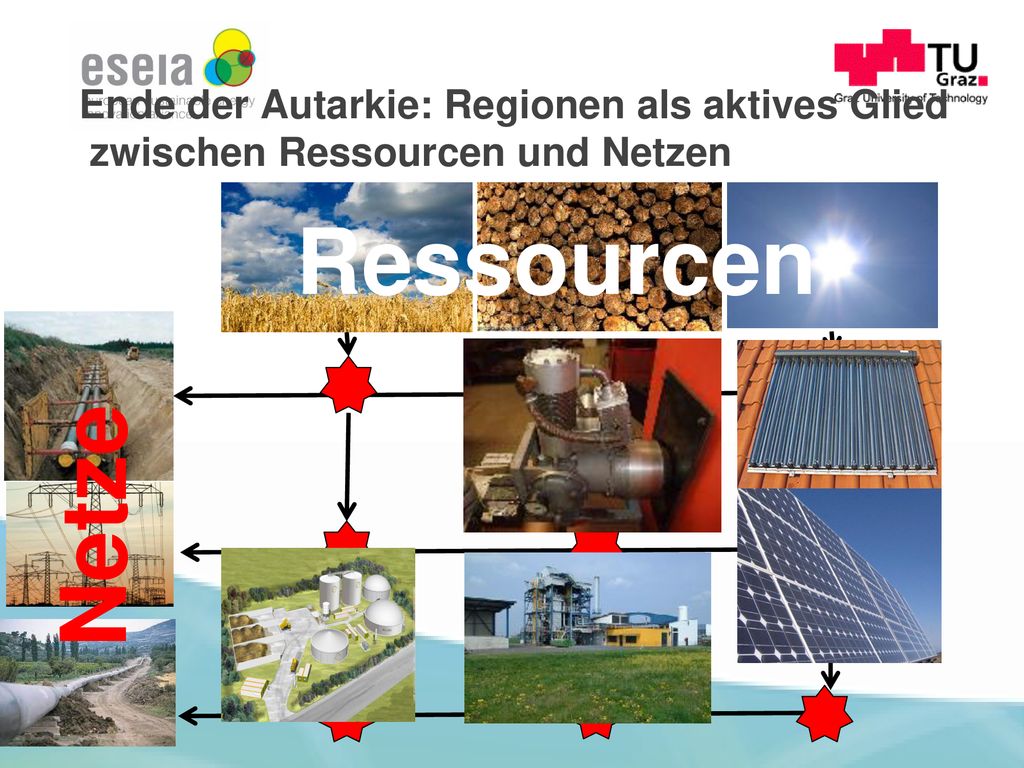

Ende der Autarkie: Regionen als aktives Glied zwischen Ressourcen und Netzen
19
Wo sich die Netze schneiden…
…dort ist der richtige Ort für die Nutzung von Nebenprodukten der Landwirtschaft und organischen Abfällen: Stromgenerierung zur Netzstabilität; (Ab-) Wärme Speicherung für Prozess- und Raumwärme Gasproduktion für Speicherung im Netz/ dezentrale KWK und Mobilität
20

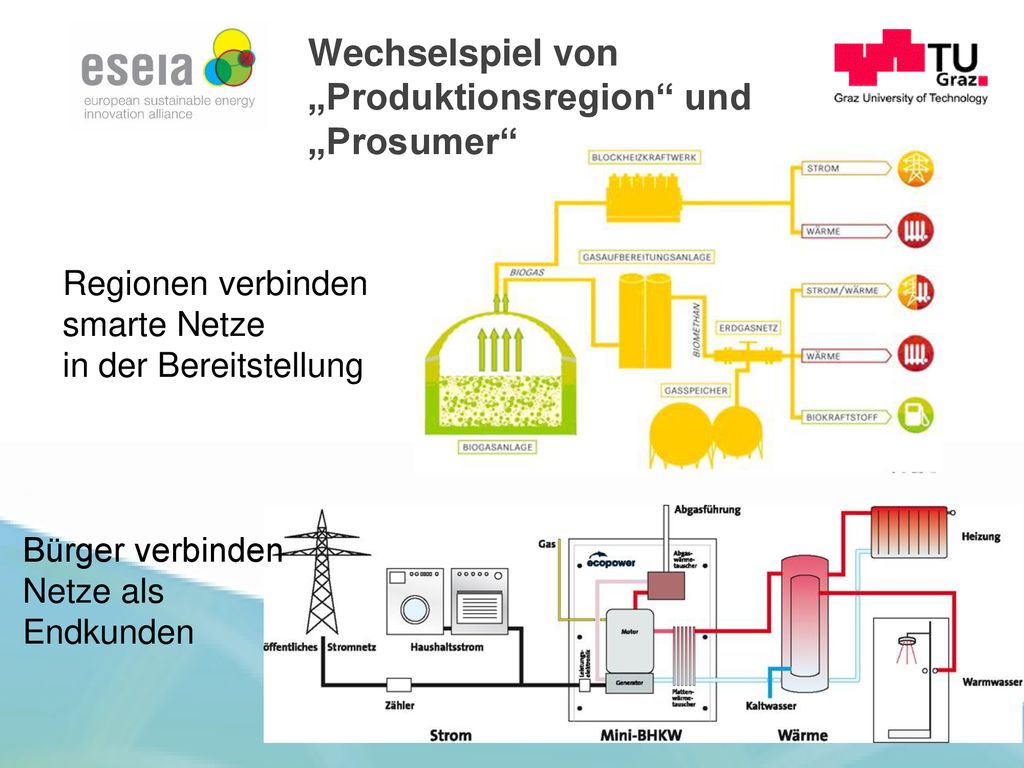

Wechselspiel von „Produktionsregion“ und „Prosumer“
Regionen verbinden smarte Netze in der Bereitstellung Bürger verbinden Netze als Endkunden
21
…neue Geschäftsmodelle für eine „Netzwerks-Ökonomie“…

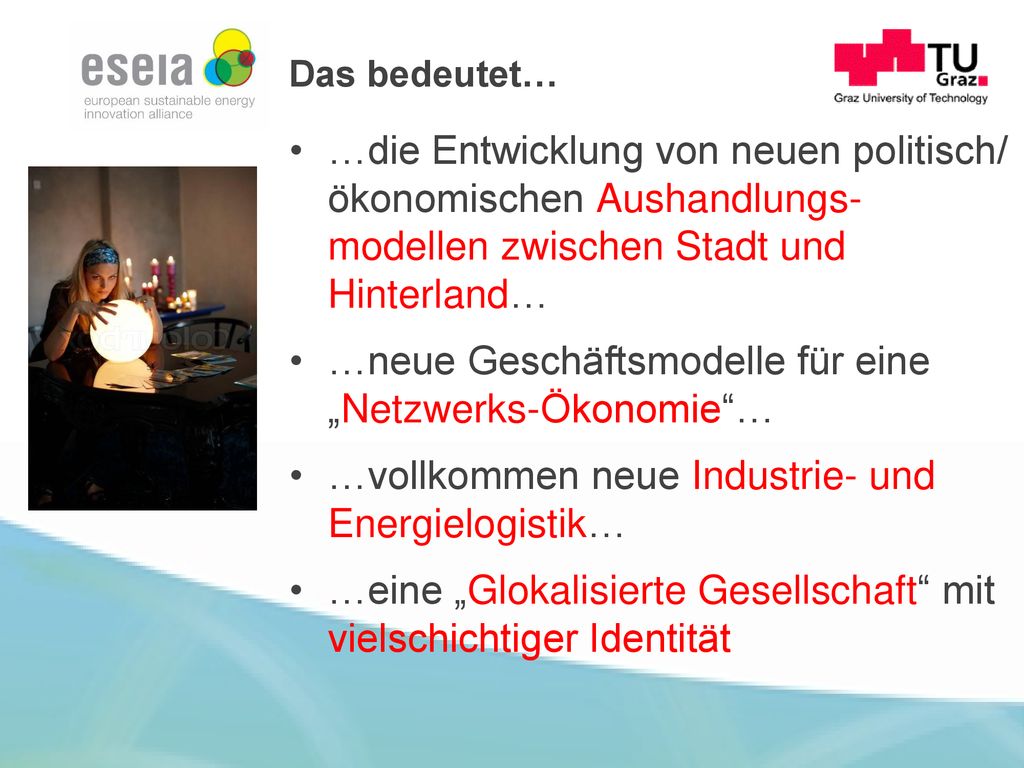

Das bedeutet… …die Entwicklung von neuen politisch/ ökonomischen Aushandlungs-modellen zwischen Stadt und Hinterland… …neue Geschäftsmodelle für eine „Netzwerks-Ökonomie“… …vollkommen neue Industrie- und Energielogistik… …eine „Glokalisierte Gesellschaft“ mit vielschichtiger Identität
22
Danke für Ihre Aufmerksamkeit!
eseia discourse book
