Zentrale Regelung und Konstruktion einer Heizkurve

Präsentation zum Thema: "Zentrale Regelung und Konstruktion einer Heizkurve"—  Präsentation transkript:

1 Zentrale Regelung und Konstruktion einer Heizkurve
Heizungstechnik-Labor Studentennummern: 16, 24, 25, 26, 27, 28, 29, 30, 31, 33

2 1. Die zentralen Regelung

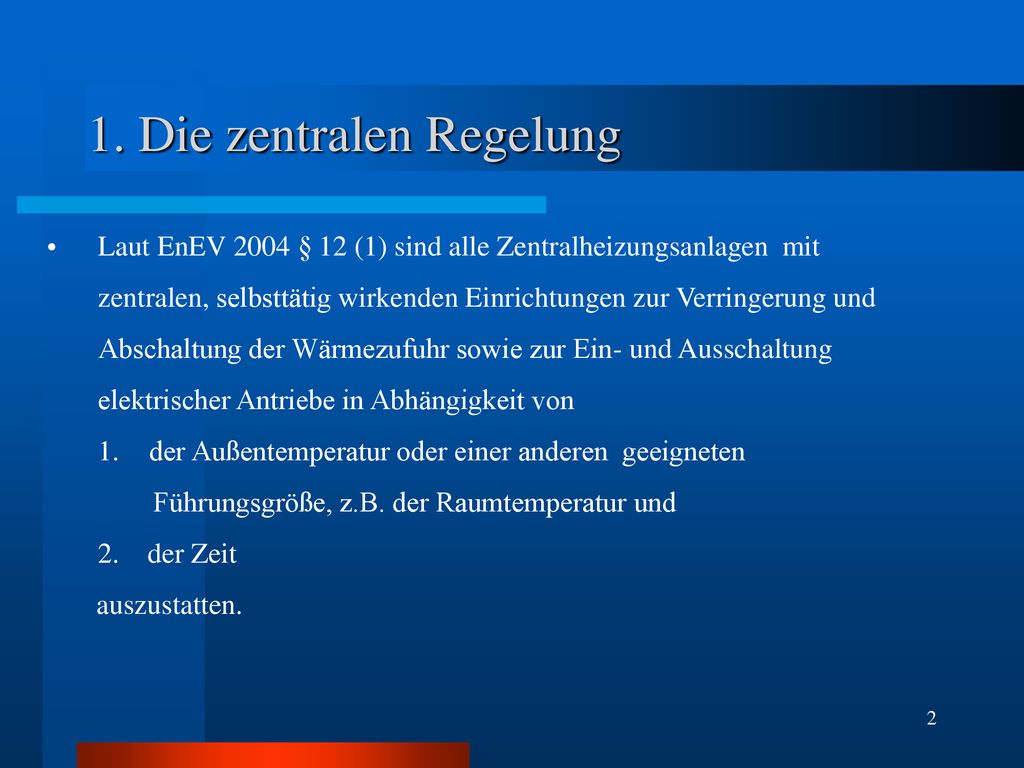

Laut EnEV 2004 § 12 (1) sind alle Zentralheizungsanlagen mit zentralen, selbsttätig wirkenden Einrichtungen zur Verringerung und Abschaltung der Wärmezufuhr sowie zur Ein- und Ausschaltung elektrischer Antriebe in Abhängigkeit von der Außentemperatur oder einer anderen geeigneten Führungsgröße, z.B. der Raumtemperatur und 2. der Zeit auszustatten.

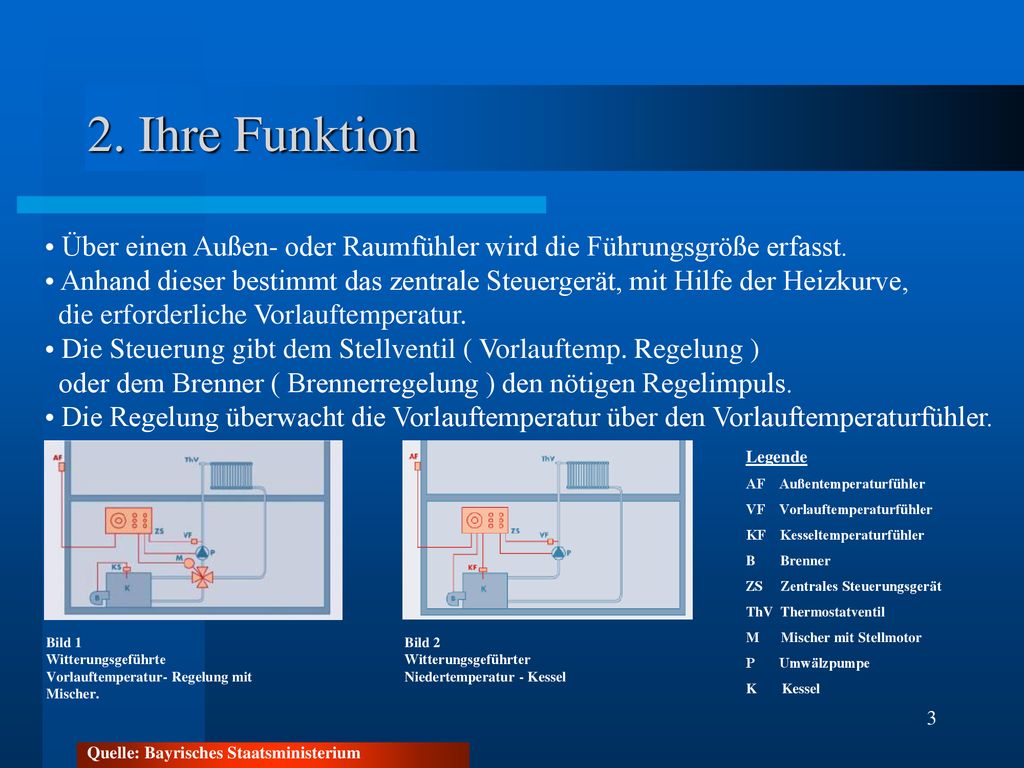

3 2. Ihre Funktion Über einen Außen- oder Raumfühler wird die Führungsgröße erfasst. Anhand dieser bestimmt das zentrale Steuergerät, mit Hilfe der Heizkurve, die erforderliche Vorlauftemperatur. Die Steuerung gibt dem Stellventil ( Vorlauftemp. Regelung ) oder dem Brenner ( Brennerregelung ) den nötigen Regelimpuls. Die Regelung überwacht die Vorlauftemperatur über den Vorlauftemperaturfühler. Legende AF Außentemperaturfühler VF Vorlauftemperaturfühler KF Kesseltemperaturfühler B Brenner ZS Zentrales Steuerungsgerät ThV Thermostatventil M Mischer mit Stellmotor P Umwälzpumpe K Kessel Bild Witterungsgeführte Vorlauftemperatur- Regelung mit Mischer. Bild 2 Witterungsgeführter Niedertemperatur - Kessel Quelle: Bayrisches Staatsministerium

4 3. Wie entsteht die Heizkurve?

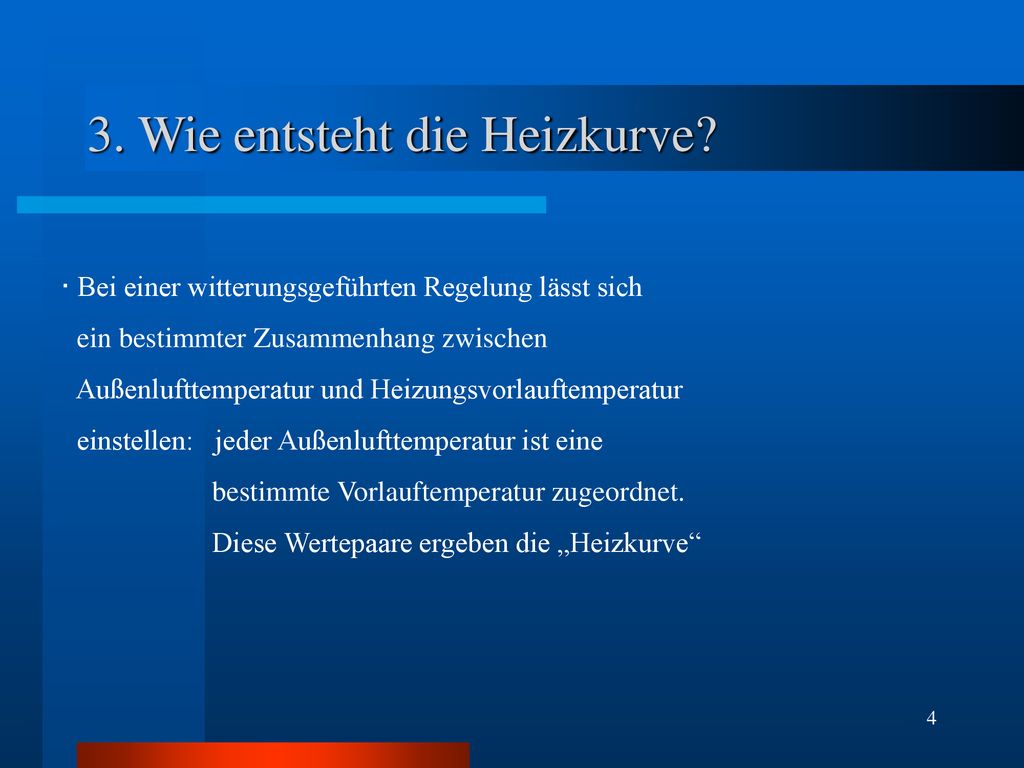

Bei einer witterungsgeführten Regelung lässt sich ein bestimmter Zusammenhang zwischen Außenlufttemperatur und Heizungsvorlauftemperatur einstellen: jeder Außenlufttemperatur ist eine bestimmte Vorlauftemperatur zugeordnet. Diese Wertepaare ergeben die „Heizkurve“

5 4. Warum krümmt sich die Heizkurve?
Die Krümmung der Heizkurve ist abhängig vom Heizkörperexponenten n sowie dem, sich über das Jahr gering verändernden, Wärmedurchgangskoeffizienten U Der Heizkörperexponent ergibt sich ja nach der Art des Heizsystems und seiner Wärmeabgabe ( Konvektion und Strahlung ). Je größer der konvektive Anteil des Heizsystem desto größer ist auch der Heizkörperexponent n. U /Un = (∆T/ ∆Tn) n-1 Der Wärmedurchgangskoeffizient U ist abhängig von der Wärmeleitfähigkeit λ des jeweiligen Materials und vom Wärmeübergangskoeffizienten α , welcher wiederum je nach Medium und Strömungsform sehr unterschiedlich sein kann. ФHL = UAW * A * (υi – υa)

6 5. Wie entsteht die Heizkurve?

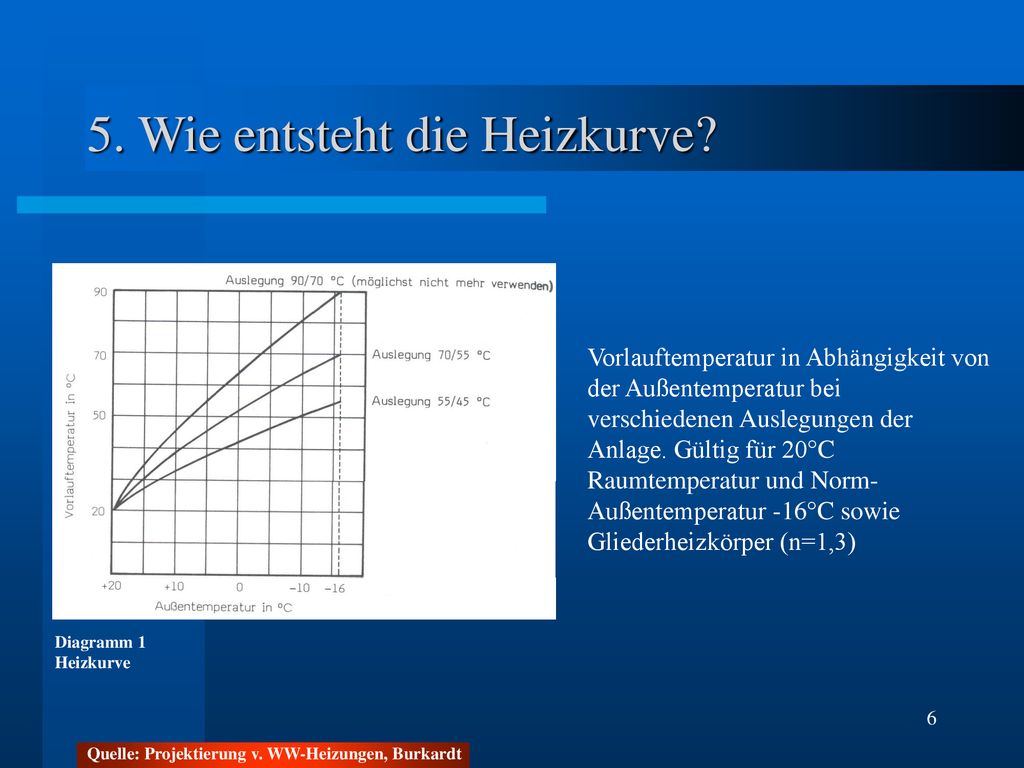

Vorlauftemperatur in Abhängigkeit von der Außentemperatur bei verschiedenen Auslegungen der Anlage. Gültig für 20°C Raumtemperatur und Norm-Außentemperatur -16°C sowie Gliederheizkörper (n=1,3) Diagramm 1 Heizkurve Quelle: Projektierung v. WW-Heizungen, Burkardt

7 6. Beispiel für Kurven mit untersch. Krümmung

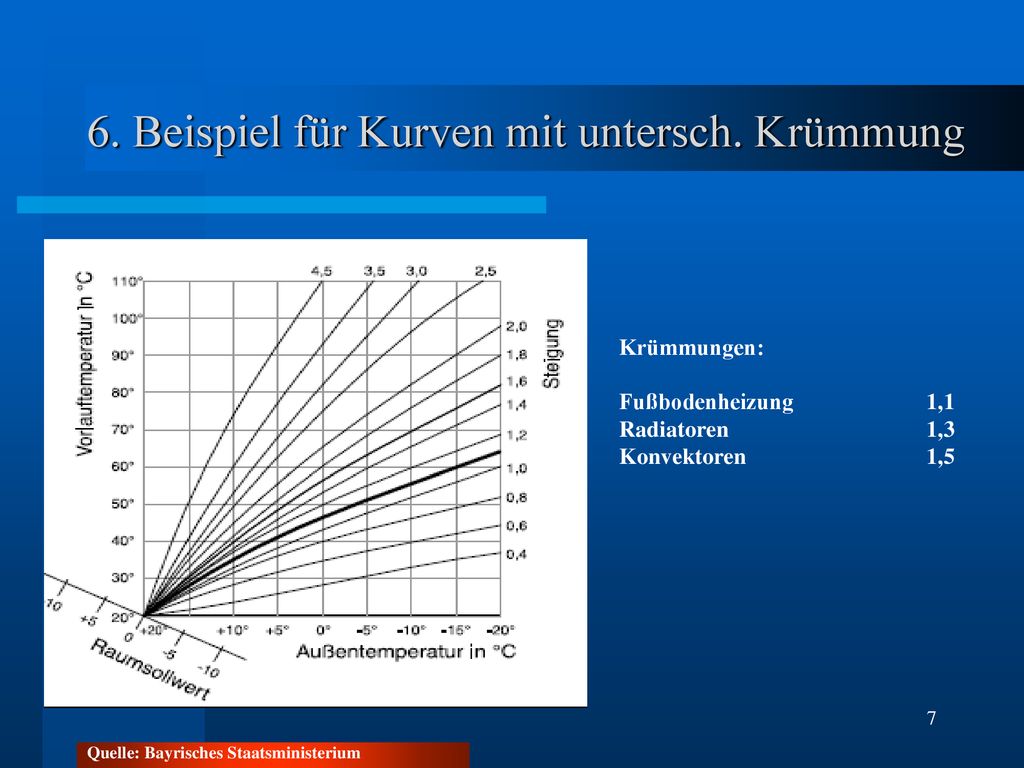

Krümmungen: Fußbodenheizung 1,1 Radiatoren 1,3 Konvektoren 1,5 Quelle: Bayrisches Staatsministerium

8 7. Quellenangabe Bayrisches Staatsministerium für

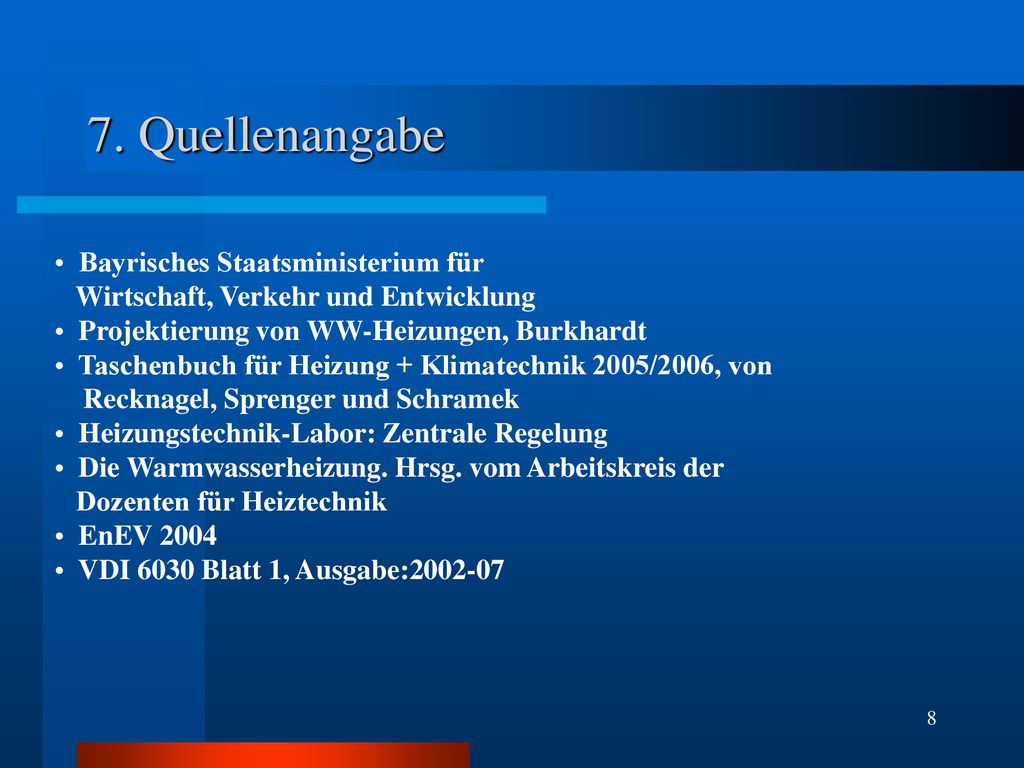

Wirtschaft, Verkehr und Entwicklung Projektierung von WW-Heizungen, Burkhardt Taschenbuch für Heizung + Klimatechnik 2005/2006, von Recknagel, Sprenger und Schramek Heizungstechnik-Labor: Zentrale Regelung Die Warmwasserheizung. Hrsg. vom Arbeitskreis der Dozenten für Heiztechnik EnEV 2004 VDI 6030 Blatt 1, Ausgabe:

9 Danke für Eure Aufmerksamkeit

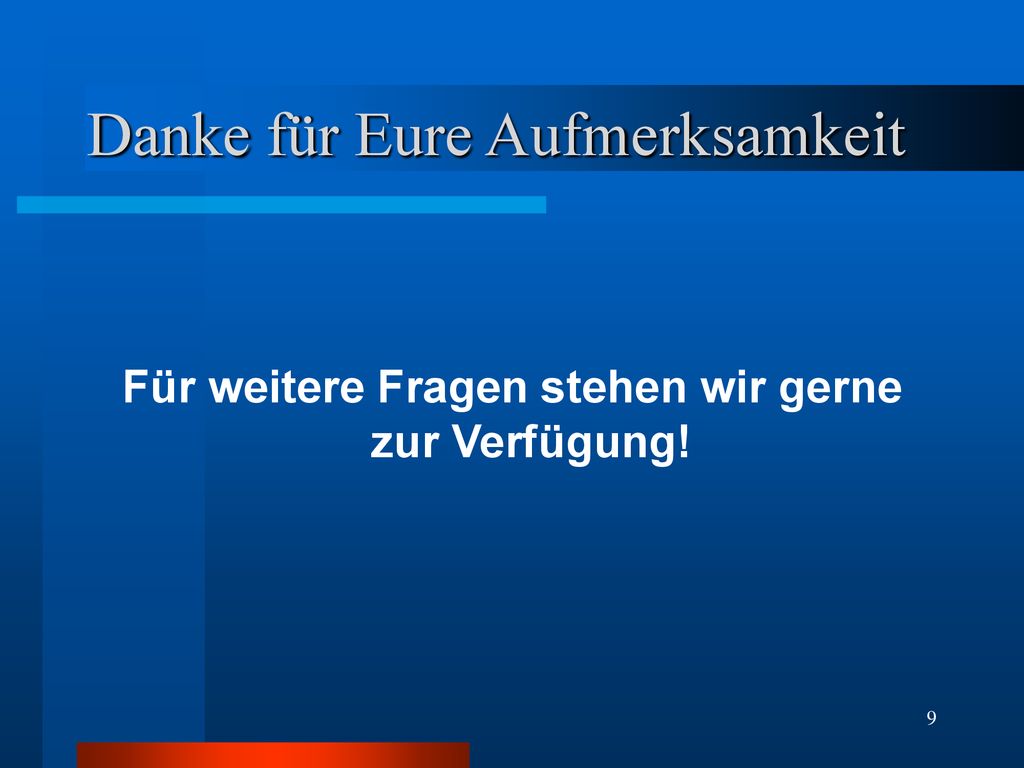

Für weitere Fragen stehen wir gerne zur Verfügung!
