1 Fremdwasserproblematik am Beispiel des AV Starnberger See
Dipl. Ing. Margot Große Service- und Koordinierungsstelle Fremdwasser 37. Lehrerbesprechung Kanal- und Kläranlagen-Nachbarschaft

2 Wer oder was ist der Abwasserverband Starnberger See ?
Service- und Koordinierungsstelle Fremdwasser Wer oder was ist der Abwasserverband Starnberger See ? 2

3 Wer oder was ist der Abwasserverband Starnberger See ?

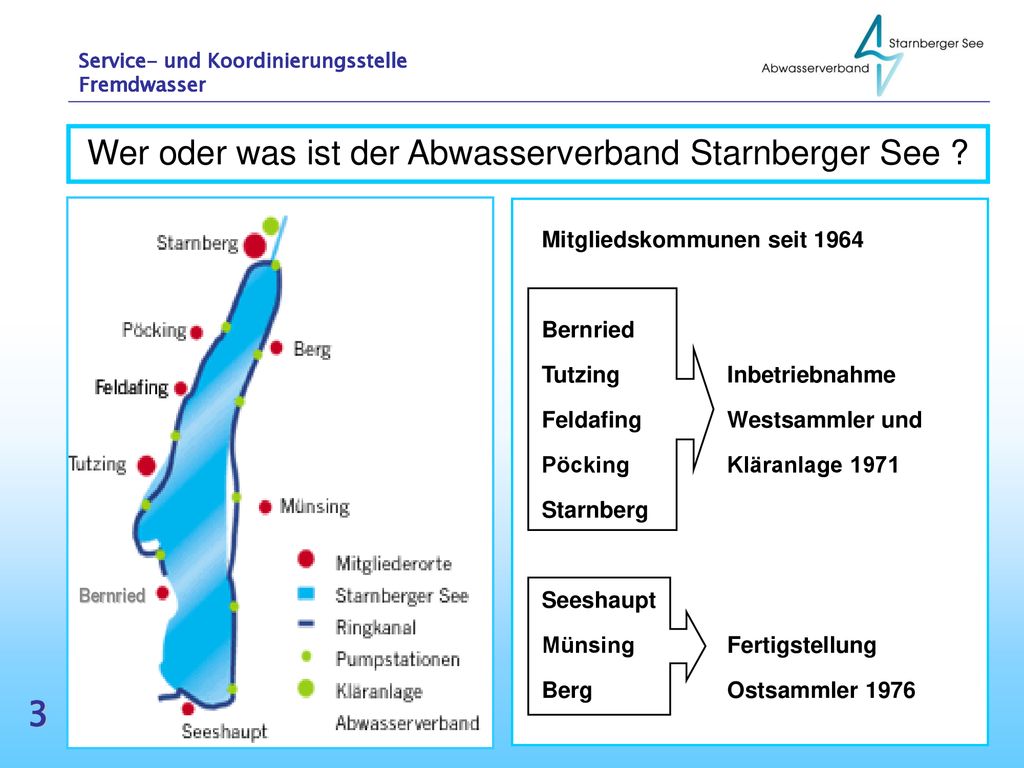

Service- und Koordinierungsstelle Fremdwasser Wer oder was ist der Abwasserverband Starnberger See ? Mitgliedskommunen seit 1964 Bernried Tutzing Inbetriebnahme Feldafing Westsammler und Pöcking Kläranlage 1971 Starnberg Seeshaupt Münsing Fertigstellung Berg Ostsammler 1976 Bernried 3

4 Wer oder was ist der Abwasserverband Starnberger See ?
Service- und Koordinierungsstelle Fremdwasser Wer oder was ist der Abwasserverband Starnberger See ? Zuständigkeit des AV Starnberger See 46 km Ringkanal 10 Pumpwerke Kläranlage mit EW Zuständigkeit der einzelnen Kommunen 350 km Ortsnetze 50 Pumpwerke z. T. Hausanschlussleitungen EWS, Beiträge und Gebühren (unterschiedliche Satzungen) 4

5 Reines Trennsystem im gesamten Verbandsgebiet
Service- und Koordinierungsstelle Fremdwasser Problem Fremdwasser Reines Trennsystem im gesamten Verbandsgebiet Bis zu 61% Fremd-wasseranteil im Zulauf der Kläranlage Trennsystem verhält sich wie Mischsystem Aber dem AV gehören die Ortsnetze nicht 5

6 Gemessene Wassermengen

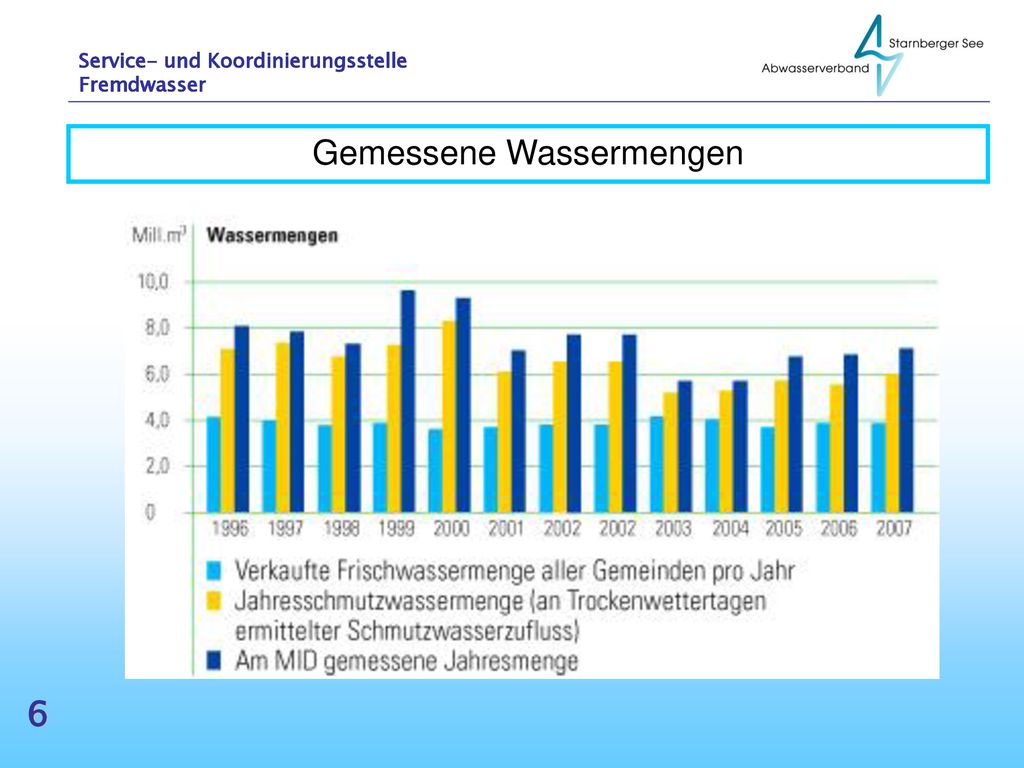

Service- und Koordinierungsstelle Fremdwasser Gemessene Wassermengen 6

7 Warum wurde das Thema FW aufgegriffen

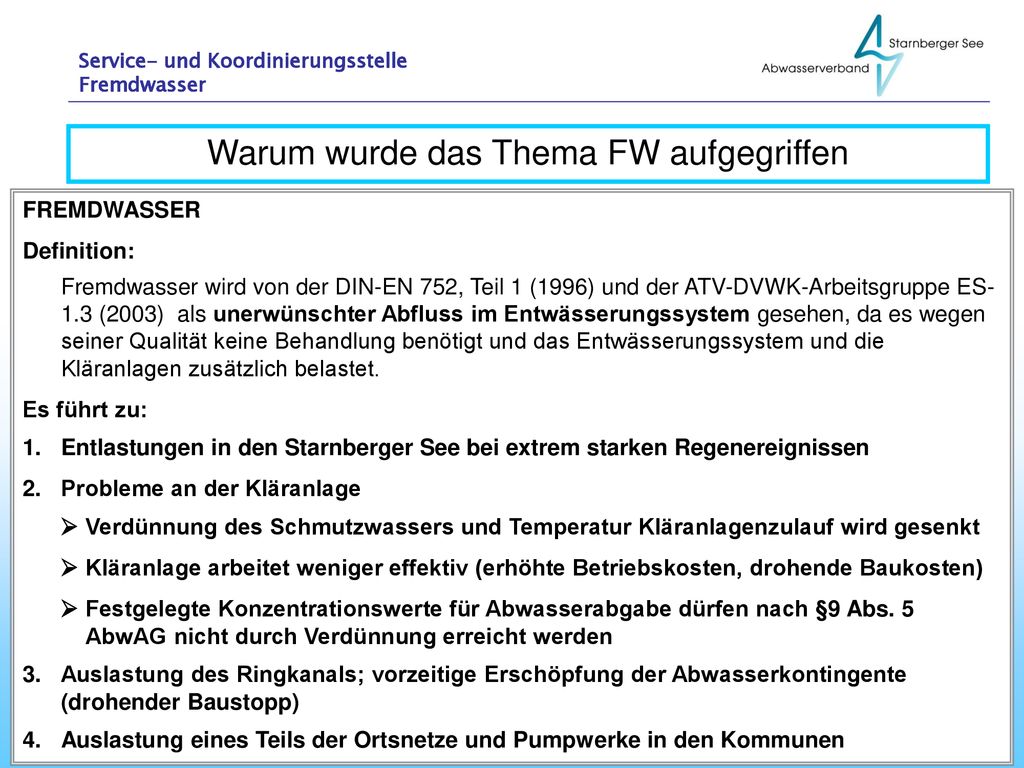

Service- und Koordinierungsstelle Fremdwasser Warum wurde das Thema FW aufgegriffen FREMDWASSER Definition: Fremdwasser wird von der DIN-EN 752, Teil 1 (1996) und der ATV-DVWK-Arbeitsgruppe ES-1.3 (2003) als unerwünschter Abfluss im Entwässerungssystem gesehen, da es wegen seiner Qualität keine Behandlung benötigt und das Entwässerungssystem und die Kläranlagen zusätzlich belastet. Es führt zu: Entlastungen in den Starnberger See bei extrem starken Regenereignissen Probleme an der Kläranlage  Verdünnung des Schmutzwassers und Temperatur Kläranlagenzulauf wird gesenkt  Kläranlage arbeitet weniger effektiv (erhöhte Betriebskosten, drohende Baukosten)  Festgelegte Konzentrationswerte für Abwasserabgabe dürfen nach §9 Abs. 5 AbwAG nicht durch Verdünnung erreicht werden Auslastung des Ringkanals; vorzeitige Erschöpfung der Abwasserkontingente (drohender Baustopp) Auslastung eines Teils der Ortsnetze und Pumpwerke in den Kommunen 7

8 Problem Fremdwasser 8 Kläranlage ausgelegt auf: Auslastung derzeit
Abwasserkontingente Service- und Koordinierungsstelle Fremdwasser Problem Fremdwasser Kläranlage ausgelegt auf: Auslastung derzeit biologisch EW – EW hydraulisch 800 l/s ( EW) l/s 1 bis 2 mal pro Jahr bei Starkregenereignissen Fremdwassereinfluss begrenzt die Kapazität der Kläranlage stark Wird das Fremdwasser nicht reduziert, kommt es bei weiterer Bautätigkeit zu Engpässen  Baustopp 8

9 Historie der Vorgehensweise

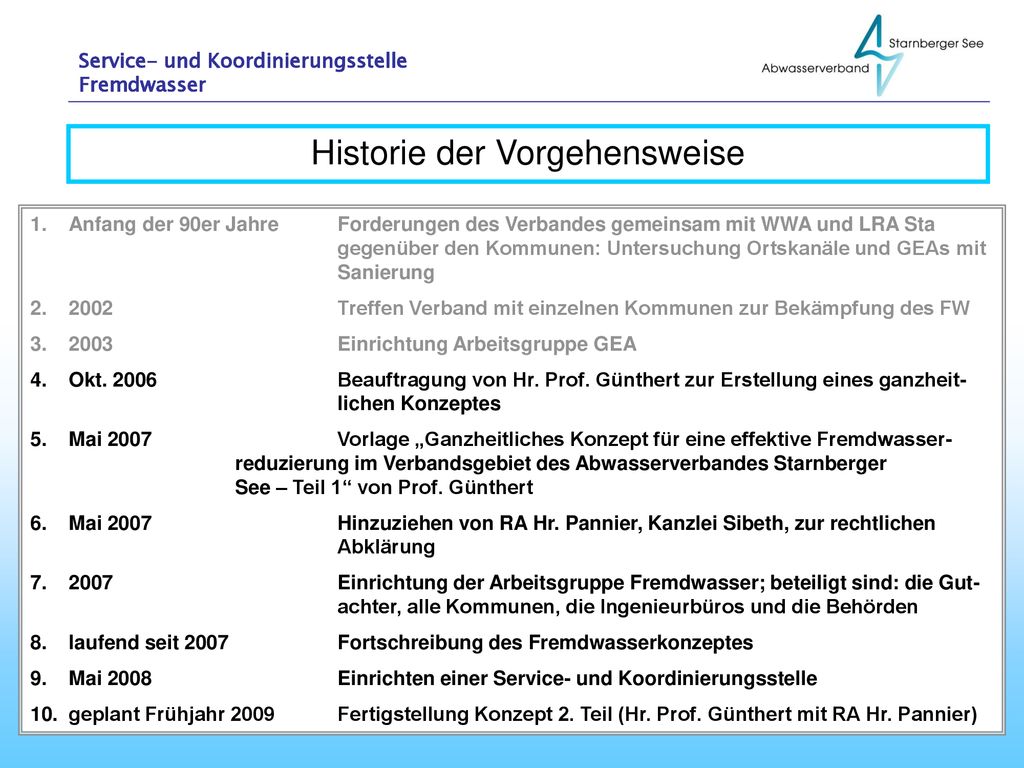

Service- und Koordinierungsstelle Fremdwasser Historie der Vorgehensweise Anfang der 90er Jahre Forderungen des Verbandes gemeinsam mit WWA und LRA Sta gegenüber den Kommunen: Untersuchung Ortskanäle und GEAs mit Sanierung Treffen Verband mit einzelnen Kommunen zur Bekämpfung des FW Einrichtung Arbeitsgruppe GEA Okt Beauftragung von Hr. Prof. Günthert zur Erstellung eines ganzheit- lichen Konzeptes Mai Vorlage „Ganzheitliches Konzept für eine effektive Fremdwasser- reduzierung im Verbandsgebiet des Abwasserverbandes Starnberger See – Teil 1“ von Prof. Günthert Mai Hinzuziehen von RA Hr. Pannier, Kanzlei Sibeth, zur rechtlichen Abklärung Einrichtung der Arbeitsgruppe Fremdwasser; beteiligt sind: die Gut- achter, alle Kommunen, die Ingenieurbüros und die Behörden laufend seit Fortschreibung des Fremdwasserkonzeptes Mai Einrichten einer Service- und Koordinierungsstelle Geplant Frühjahr 2009 Fertigstellung Konzept 2. Teil (Hr. Prof. Günthert mit RA Hr. Pannier) 9

10 Untersuchung und Sanierung der Hauptkanäle

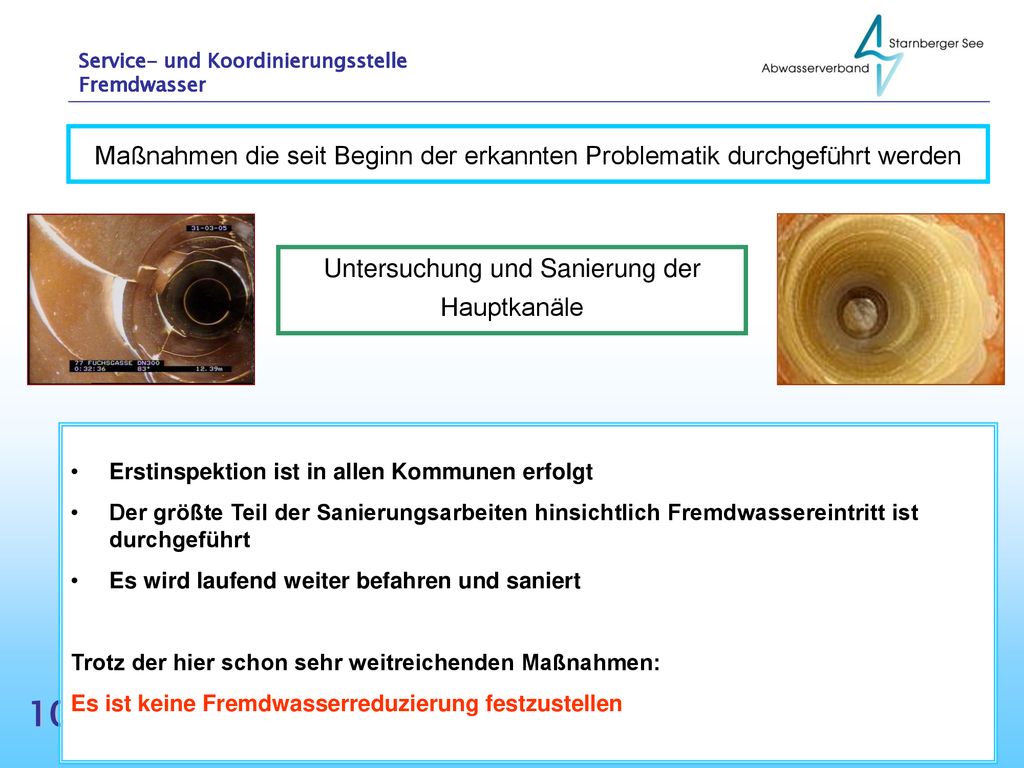

Service- und Koordinierungsstelle Fremdwasser Maßnahmen die seit Beginn der erkannten Problematik durchgeführt werden Untersuchung und Sanierung der Hauptkanäle Erstinspektion ist in allen Kommunen erfolgt Der größte Teil der Sanierungsarbeiten hinsichtlich Fremdwassereintritt ist durchgeführt Es wird laufend weiter befahren und saniert Trotz der hier schon sehr weitreichenden Maßnahmen: Es ist keine Fremdwasserreduzierung festzustellen 10

11 Service- und Koordinierungsstelle

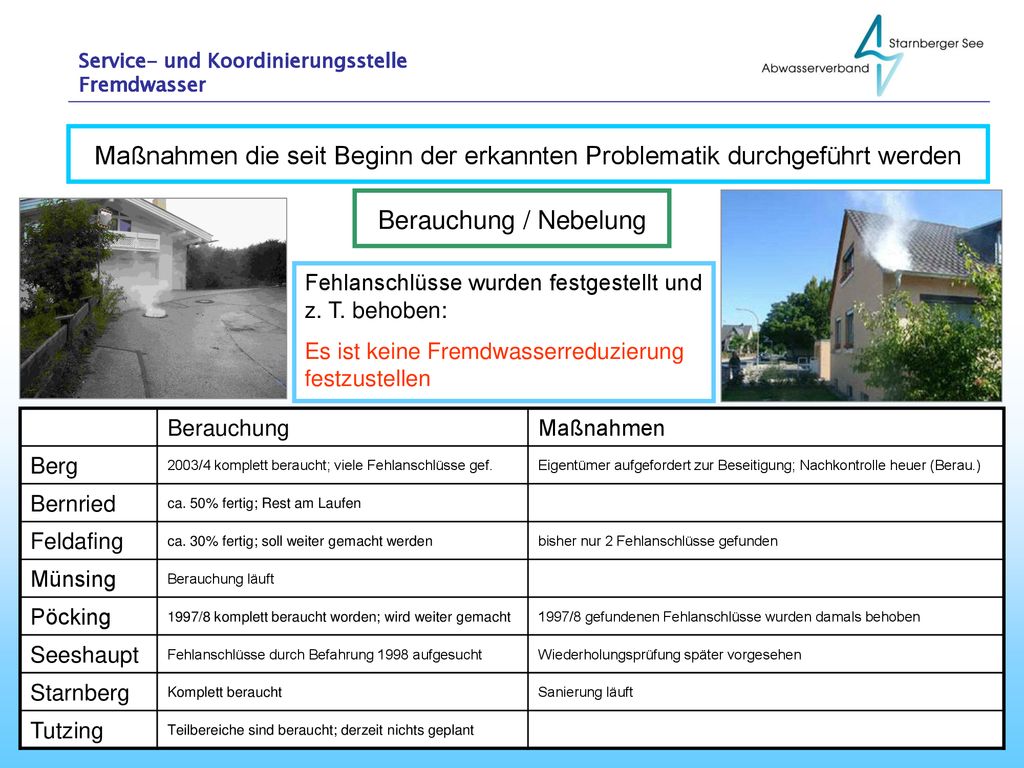

Fremdwasser Maßnahmen die seit Beginn der erkannten Problematik durchgeführt werden Berauchung / Nebelung Fehlanschlüsse wurden festgestellt und z. T. behoben: Es ist keine Fremdwasserreduzierung festzustellen Berauchung Maßnahmen Berg 2003/4 komplett beraucht; viele Fehlanschlüsse gef. Eigentümer aufgefordert zur Beseitigung; Nachkontrolle heuer (Berau.) Bernried ca. 50% fertig; Rest am Laufen Feldafing ca. 30% fertig; soll weiter gemacht werden bisher nur 2 Fehlanschlüsse gefunden Münsing Berauchung läuft Pöcking 1997/8 komplett beraucht worden; wird weiter gemacht 1997/8 gefundenen Fehlanschlüsse wurden damals behoben Seeshaupt Fehlanschlüsse durch Befahrung 1998 aufgesucht Wiederholungsprüfung später vorgesehen Starnberg Komplett beraucht Sanierung läuft Tutzing Teilbereiche sind beraucht; derzeit nichts geplant 11

12 Historie der Vorgehensweise
Service- und Koordinierungsstelle Fremdwasser Historie der Vorgehensweise Anfang der 90er Jahre Forderungen des Verbandes gemeinsam mit WWA und LRA Sta gegenüber den Kommunen: Untersuchung Ortskanäle und GEAs mit Sanierung Treffen Verband mit einzelnen Kommunen zur Bekämpfung des FW Einrichtung Arbeitsgruppe GEA Okt Beauftragung von Hr. Prof. Günthert zur Erstellung eines ganzheit- lichen Konzeptes Mai Vorlage „Ganzheitliches Konzept für eine effektive Fremdwasser- reduzierung im Verbandsgebiet des Abwasserverbandes Starnberger See – Teil 1“ von Prof. Günthert Mai Hinzuziehen von RA Hr. Pannier, Kanzlei Sibeth, zur rechtlichen Abklärung Einrichtung der Arbeitsgruppe Fremdwasser; beteiligt sind: die Gut- achter, alle Kommunen, die Ingenieurbüros und die Behörden laufend seit Fortschreibung des Fremdwasserkonzeptes Mai Einrichten einer Service- und Koordinierungsstelle geplant Frühjahr 2009 Fertigstellung Konzept 2. Teil (Hr. Prof. Günthert mit RA Hr. Pannier) 12

13 Forderungen im Fremdwasserkonzept – 1. Teil vom Mai 2007

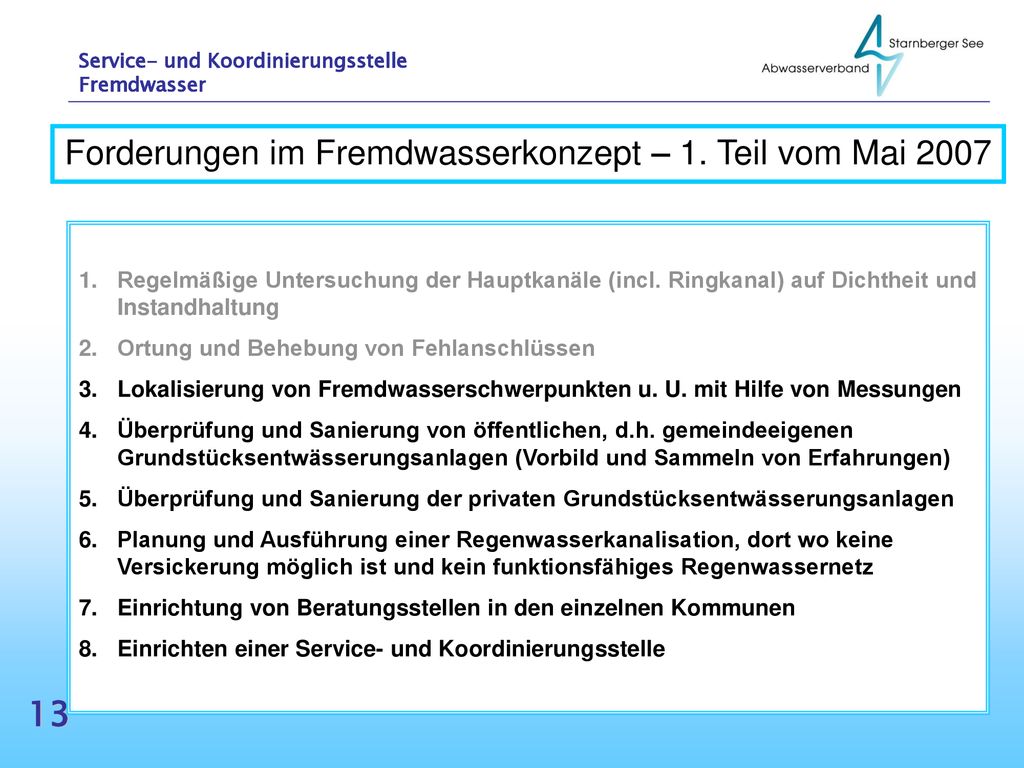

Service- und Koordinierungsstelle Fremdwasser Forderungen im Fremdwasserkonzept – 1. Teil vom Mai 2007 Regelmäßige Untersuchung der Hauptkanäle (incl. Ringkanal) auf Dichtheit und Instandhaltung Ortung und Behebung von Fehlanschlüssen Lokalisierung von Fremdwasserschwerpunkten u. U. mit Hilfe von Messungen Überprüfung und Sanierung von öffentlichen, d.h. gemeindeeigenen Grundstücksentwässerungsanlagen (Vorbild und Sammeln von Erfahrungen) Überprüfung und Sanierung der privaten Grundstücksentwässerungsanlagen Planung und Ausführung einer Regenwasserkanalisation, dort wo keine Versickerung möglich ist und kein funktionsfähiges Regenwassernetz Einrichtung von Beratungsstellen in den einzelnen Kommunen Einrichten einer Service- und Koordinierungsstelle 13

14 14 Gebietsweise Ermittlung von Fremdwasserschwerpunkten

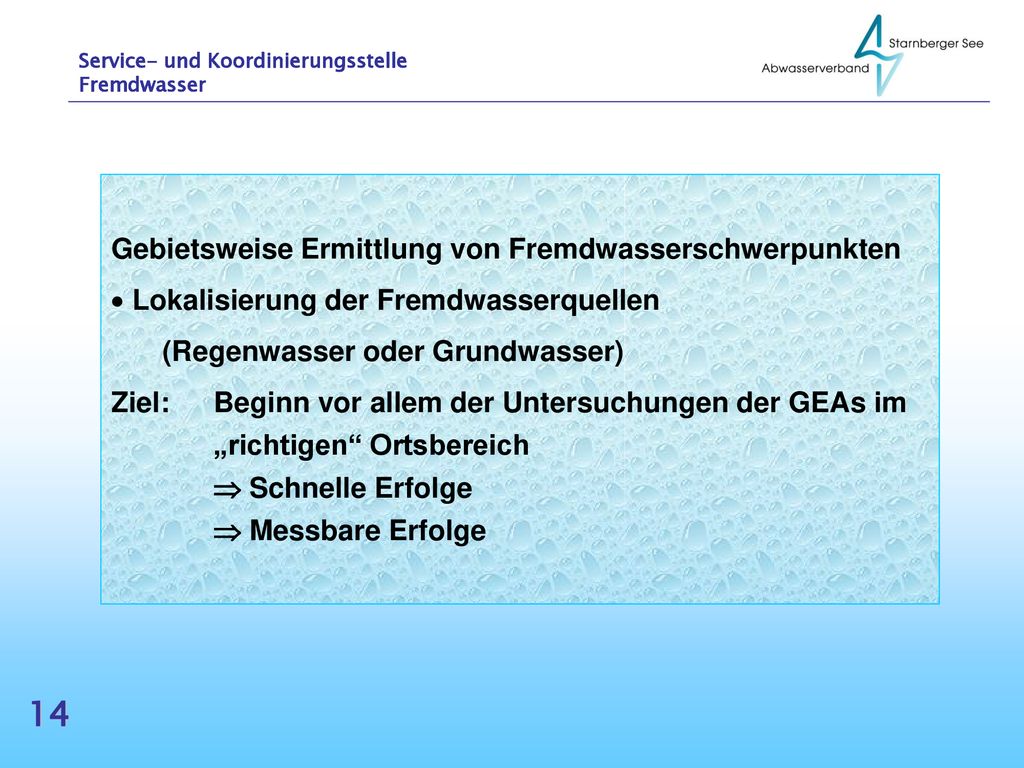

Service- und Koordinierungsstelle Fremdwasser Gebietsweise Ermittlung von Fremdwasserschwerpunkten Lokalisierung der Fremdwasserquellen (Regenwasser oder Grundwasser) Ziel: Beginn vor allem der Untersuchungen der GEAs im „richtigen“ Ortsbereich  Schnelle Erfolge  Messbare Erfolge 14

15 Ermittlung von Fremdwasserschwerpunkten

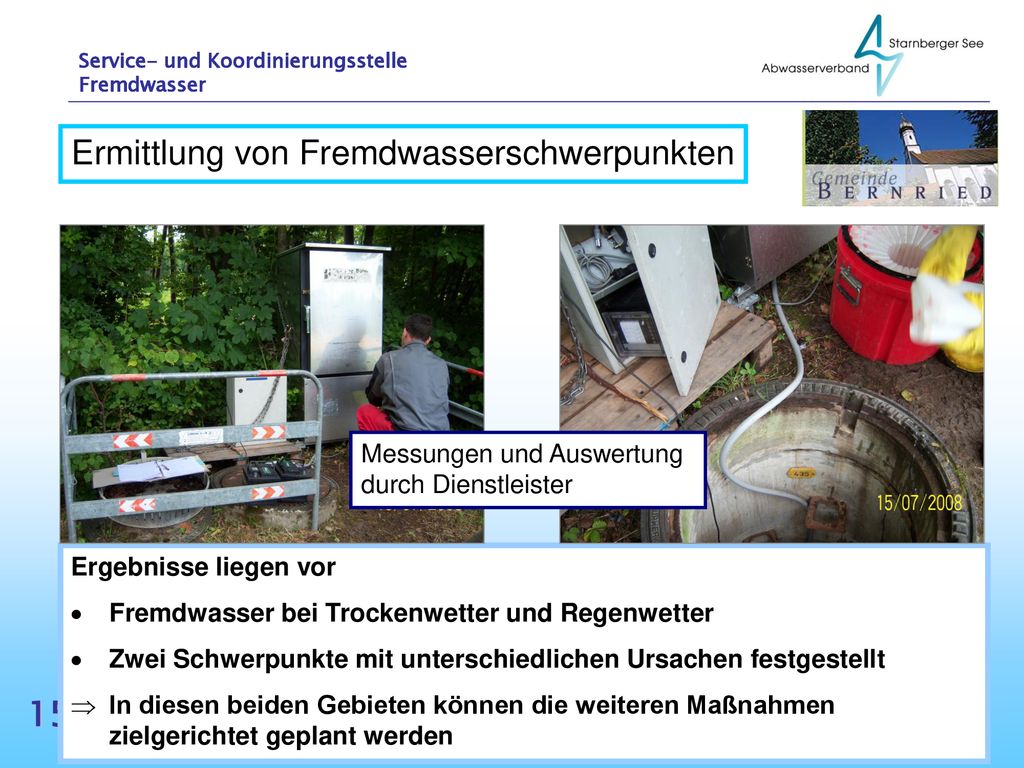

Service- und Koordinierungsstelle Fremdwasser Ermittlung von Fremdwasserschwerpunkten Messungen und Auswertung durch Dienstleister Ergebnisse liegen vor Fremdwasser bei Trockenwetter und Regenwetter Zwei Schwerpunkte mit unterschiedlichen Ursachen festgestellt In diesen beiden Gebieten können die weiteren Maßnahmen zielgerichtet geplant werden 15

16 Service- und Koordinierungsstelle

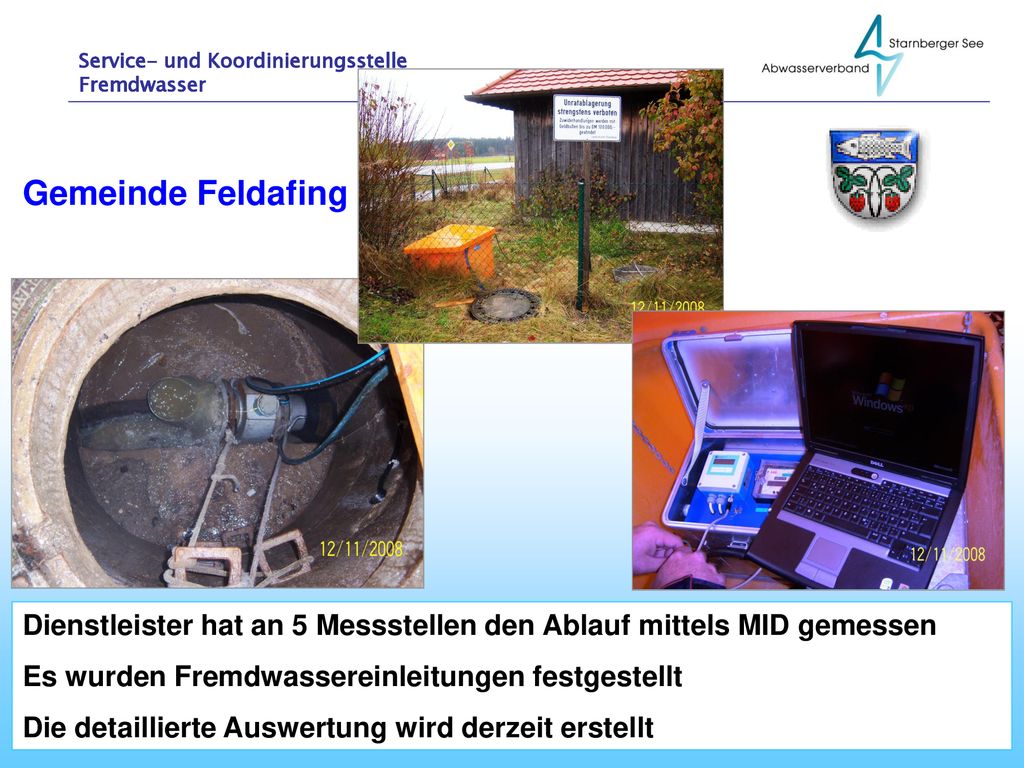

Fremdwasser Gemeinde Feldafing Dienstleister hat an 5 Messstellen den Ablauf mittels MID gemessen Es wurden Fremdwassereinleitungen festgestellt Die detaillierte Auswertung wird derzeit erstellt 16

17  Grundstücksenwässerungsanlage 

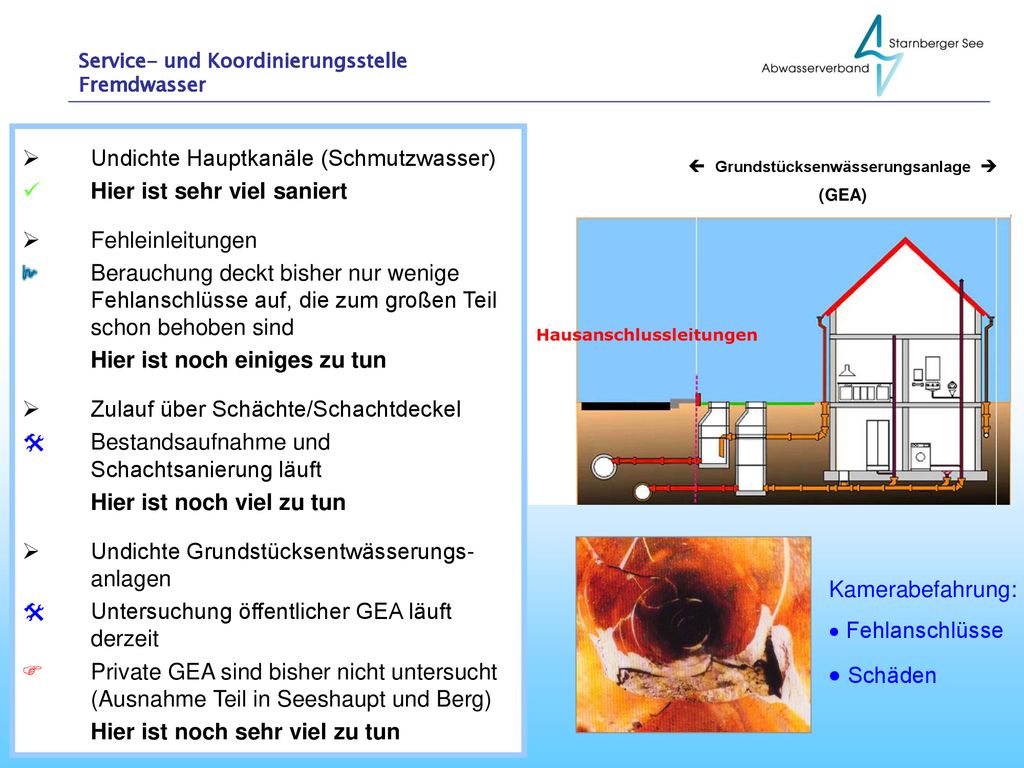

Service- und Koordinierungsstelle Fremdwasser Undichte Hauptkanäle (Schmutzwasser) Hier ist sehr viel saniert Fehleinleitungen Berauchung deckt bisher nur wenige Fehlanschlüsse auf, die zum großen Teil schon behoben sind Hier ist noch einiges zu tun Zulauf über Schächte/Schachtdeckel Bestandsaufnahme und Schachtsanierung läuft Hier ist noch viel zu tun Undichte Grundstücksentwässerungs-anlagen Untersuchung öffentlicher GEA läuft derzeit Private GEA sind bisher nicht untersucht (Ausnahme Teil in Seeshaupt und Berg) Hier ist noch sehr viel zu tun  Grundstücksenwässerungsanlage  (GEA) Kamerabefahrung:  Fehlanschlüsse  Schäden 17

18 Service- und Koordinierungsstelle

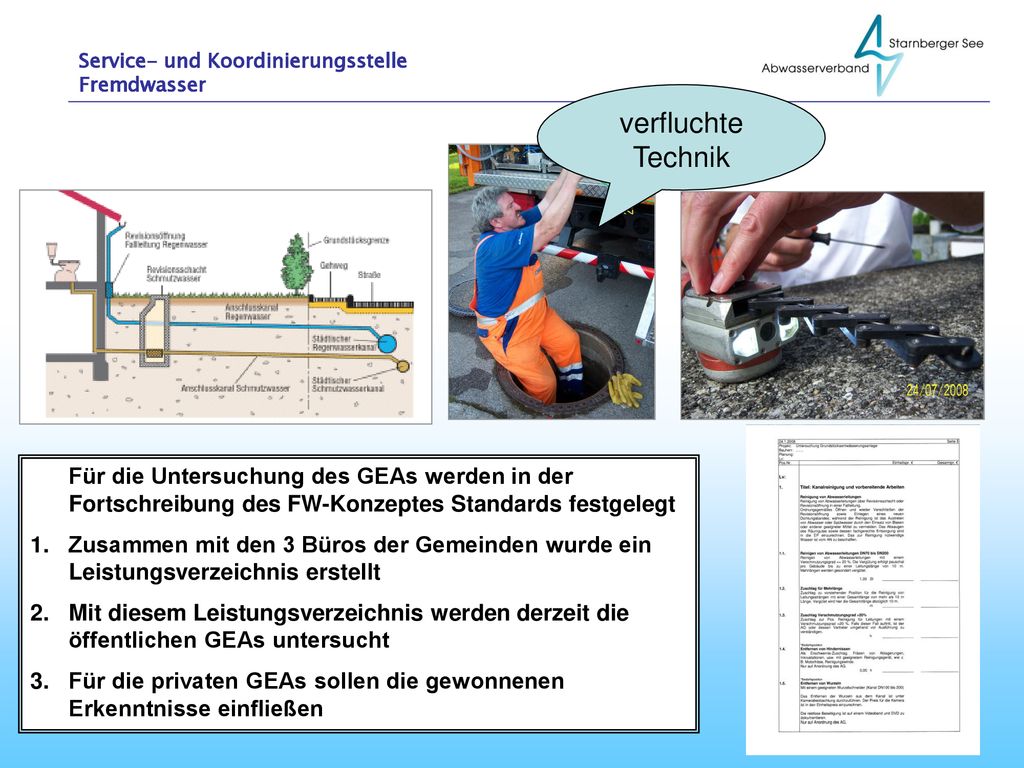

Fremdwasser verfluchte Technik Für die Untersuchung des GEAs werden in der Fortschreibung des FW-Konzeptes Standards festgelegt Zusammen mit den 3 Büros der Gemeinden wurde ein Leistungsverzeichnis erstellt Mit diesem Leistungsverzeichnis werden derzeit die öffentlichen GEAs untersucht Für die privaten GEAs sollen die gewonnenen Erkenntnisse einfließen 18

19 Schacht(deckel)untersuchung

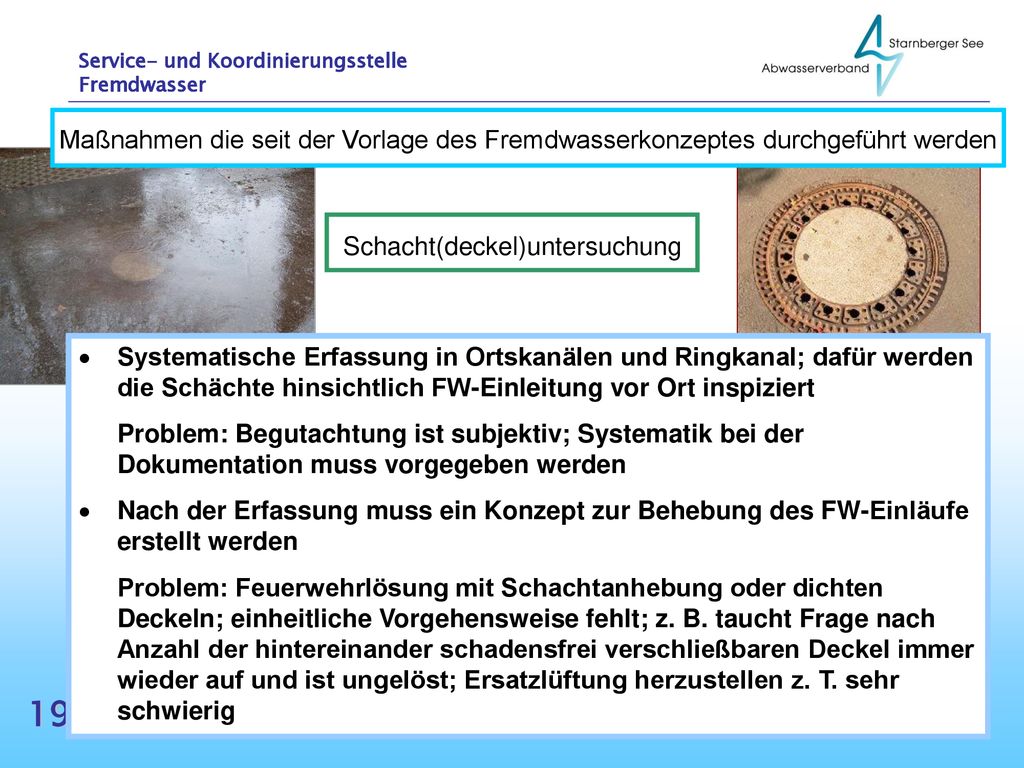

Service- und Koordinierungsstelle Fremdwasser Maßnahmen die seit der Vorlage des Fremdwasserkonzeptes durchgeführt werden Schacht(deckel)untersuchung Systematische Erfassung in Ortskanälen und Ringkanal; dafür werden die Schächte hinsichtlich FW-Einleitung vor Ort inspiziert Problem: Begutachtung ist subjektiv; Systematik bei der Dokumentation muss vorgegeben werden Nach der Erfassung muss ein Konzept zur Behebung des FW-Einläufe erstellt werden Problem: Feuerwehrlösung mit Schachtanhebung oder dichten Deckeln; einheitliche Vorgehensweise fehlt; z. B. taucht Frage nach Anzahl der hintereinander schadensfrei verschließbaren Deckel immer wieder auf und ist ungelöst; Ersatzlüftung herzustellen z. T. sehr schwierig 19

20 Messschacht Schacht neben E - Werkstatt

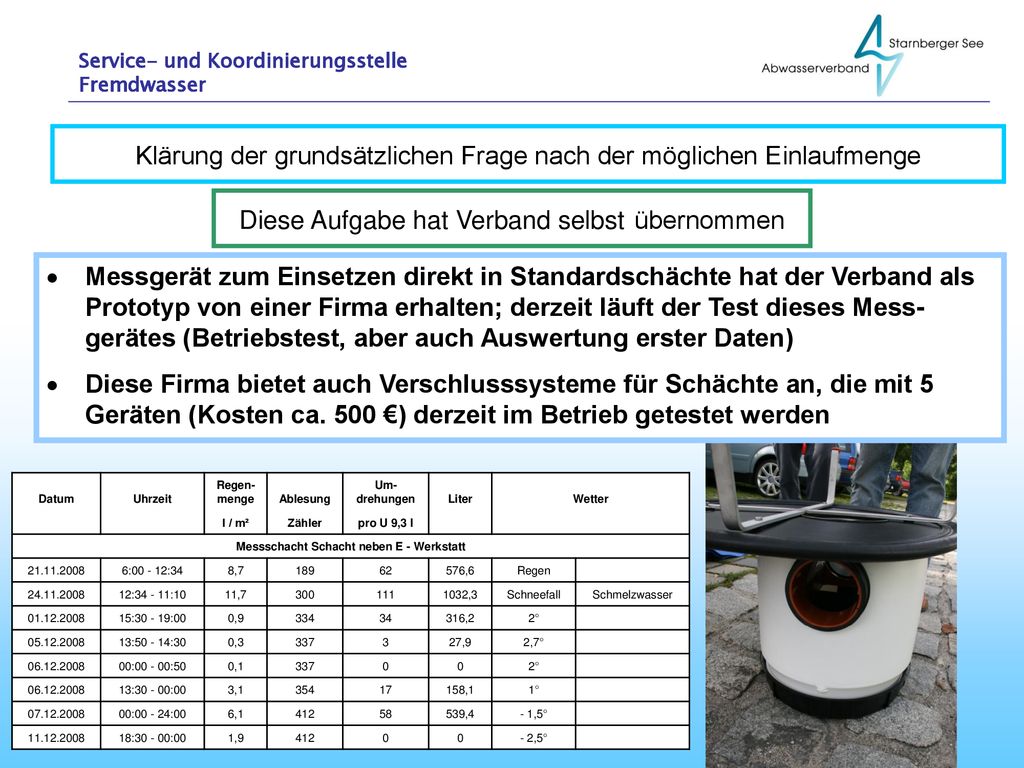

Service- und Koordinierungsstelle Fremdwasser Klärung der grundsätzlichen Frage nach der möglichen Einlaufmenge Diese Aufgabe hat Verband selbst übernommen Messgerät zum Einsetzen direkt in Standardschächte hat der Verband als Prototyp von einer Firma erhalten; derzeit läuft der Test dieses Mess-gerätes (Betriebstest, aber auch Auswertung erster Daten) Diese Firma bietet auch Verschlusssysteme für Schächte an, die mit 5 Geräten (Kosten ca. 500 €) derzeit im Betrieb getestet werden Datum Uhrzeit Regen-menge Ablesung Um-drehungen Liter Wetter l / m² Zähler pro U 9,3 l Messschacht Schacht neben E - Werkstatt 6: :34 8,7 189 62 576,6 Regen 12: :10 11,7 300 111 1032,3 Schneefall Schmelzwasser 15: :00 0,9 334 34 316,2 2° 13: :30 0,3 337 3 27,9 2,7° 00: :50 0,1 13: :00 3,1 354 17 158,1 1° 00: :00 6,1 412 58 539,4 - 1,5° 18: :00 1,9 - 2,5° 20

21 Laufende Projekte beim AV

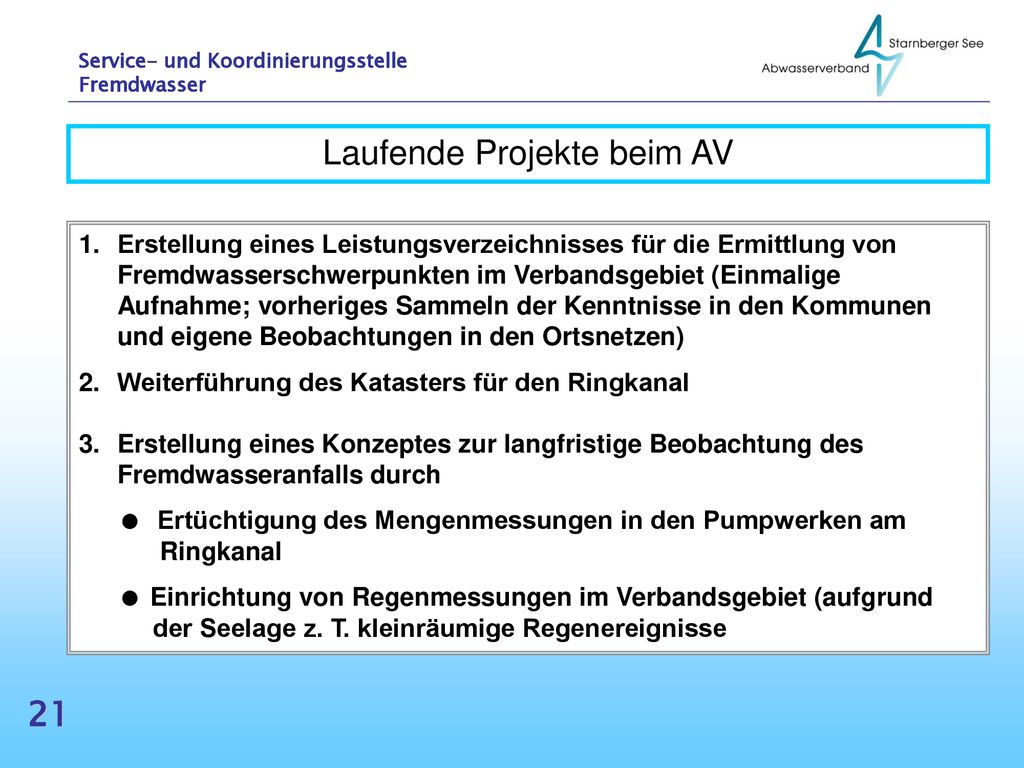

Service- und Koordinierungsstelle Fremdwasser Laufende Projekte beim AV Erstellung eines Leistungsverzeichnisses für die Ermittlung von Fremdwasserschwerpunkten im Verbandsgebiet (Einmalige Aufnahme; vorheriges Sammeln der Kenntnisse in den Kommunen und eigene Beobachtungen in den Ortsnetzen) Weiterführung des Katasters für den Ringkanal Erstellung eines Konzeptes zur langfristige Beobachtung des Fremdwasseranfalls durch  Ertüchtigung des Mengenmessungen in den Pumpwerken am Ringkanal  Einrichtung von Regenmessungen im Verbandsgebiet (aufgrund der Seelage z. T. kleinräumige Regenereignisse 21

22 Laufende Projekte bei den Kommunen

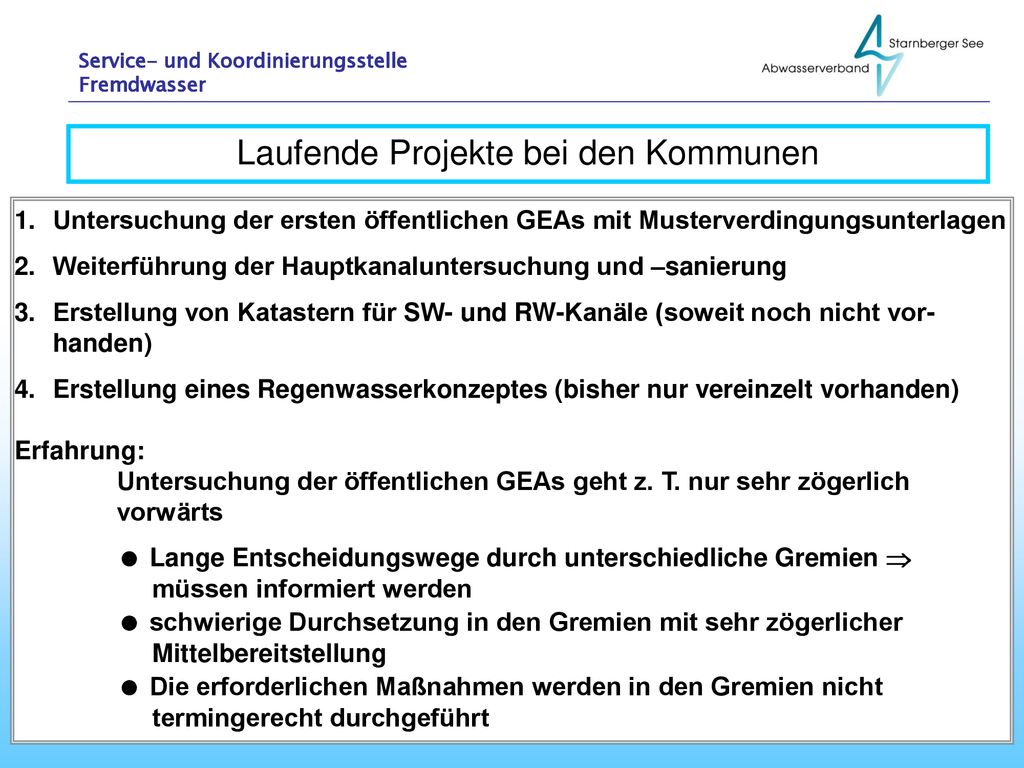

Service- und Koordinierungsstelle Fremdwasser Laufende Projekte bei den Kommunen Untersuchung der ersten öffentlichen GEAs mit Musterverdingungsunterlagen Weiterführung der Hauptkanaluntersuchung und –sanierung Erstellung von Katastern für SW- und RW-Kanäle (soweit noch nicht vor-handen) Erstellung eines Regenwasserkonzeptes (bisher nur vereinzelt vorhanden) Erfahrung: Untersuchung der öffentlichen GEAs geht z. T. nur sehr zögerlich vorwärts  Lange Entscheidungswege durch unterschiedliche Gremien  müssen informiert werden  schwierige Durchsetzung in den Gremien mit sehr zögerlicher Mittelbereitstellung  Die erforderlichen Maßnahmen werden in den Gremien nicht termingerecht durchgeführt 22

23 Service- und Koordinierungsstelle

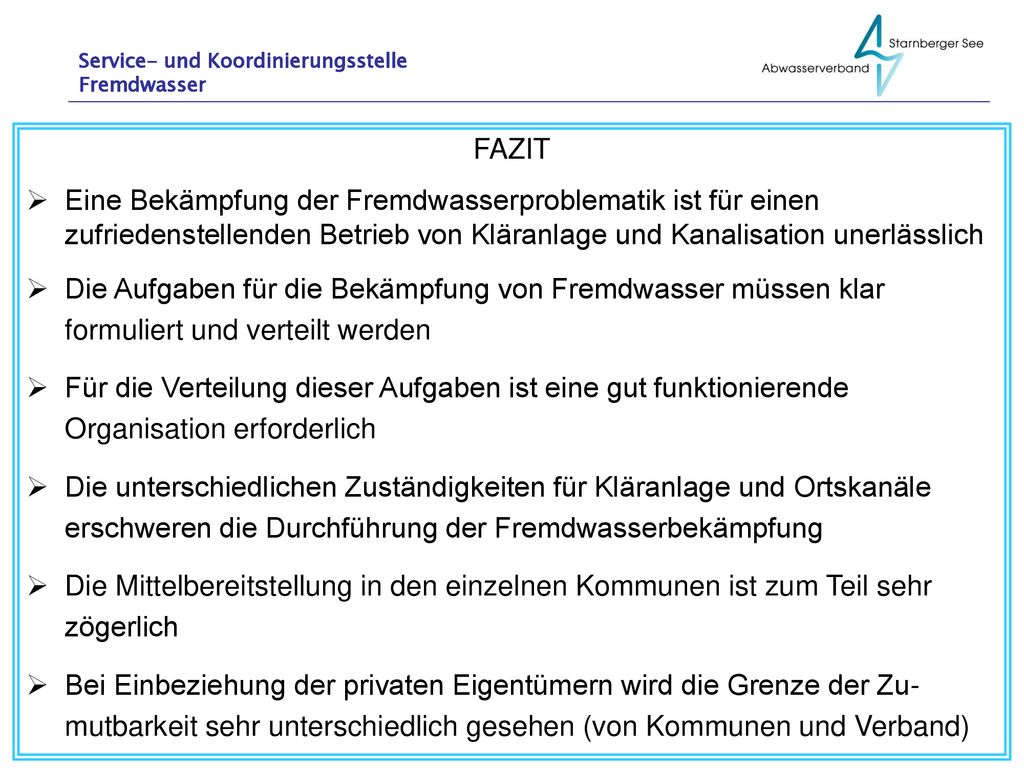

Fremdwasser FAZIT Eine Bekämpfung der Fremdwasserproblematik ist für einen zufriedenstellenden Betrieb von Kläranlage und Kanalisation unerlässlich Die Aufgaben für die Bekämpfung von Fremdwasser müssen klar formuliert und verteilt werden Für die Verteilung dieser Aufgaben ist eine gut funktionierende Organisation erforderlich Die unterschiedlichen Zuständigkeiten für Kläranlage und Ortskanäle erschweren die Durchführung der Fremdwasserbekämpfung Die Mittelbereitstellung in den einzelnen Kommunen ist zum Teil sehr zögerlich Bei Einbeziehung der privaten Eigentümern wird die Grenze der Zu-mutbarkeit sehr unterschiedlich gesehen (von Kommunen und Verband) 23

24 Service- und Koordinierungsstelle
Fremdwasser Der Starnberger See und die Würm bleiben dauerhaft sauber, wenn der Ring-kanal und die Kläranlage optimal funktionieren. Deshalb muss das Fremdwasser auf Dauer reduziert werden. Das wird ein langer, steiniger Weg. Alle Beteiligten müssen dafür an einem Strang ziehen. Aber: für unsere schöne bayerische Heimat lohnt es sich! 24
