Funktiogrammvorlagen für Holzernteverfahren.

Präsentation zum Thema: "Funktiogrammvorlagen für Holzernteverfahren."—  Präsentation transkript:

1 Funktiogrammvorlagen für Holzernteverfahren.
Fachrichtung Forstwissenschaften, Professur Forsttechnik Funktiogrammvorlagen für Holzernteverfahren. Version 5 (Dezember 2016)

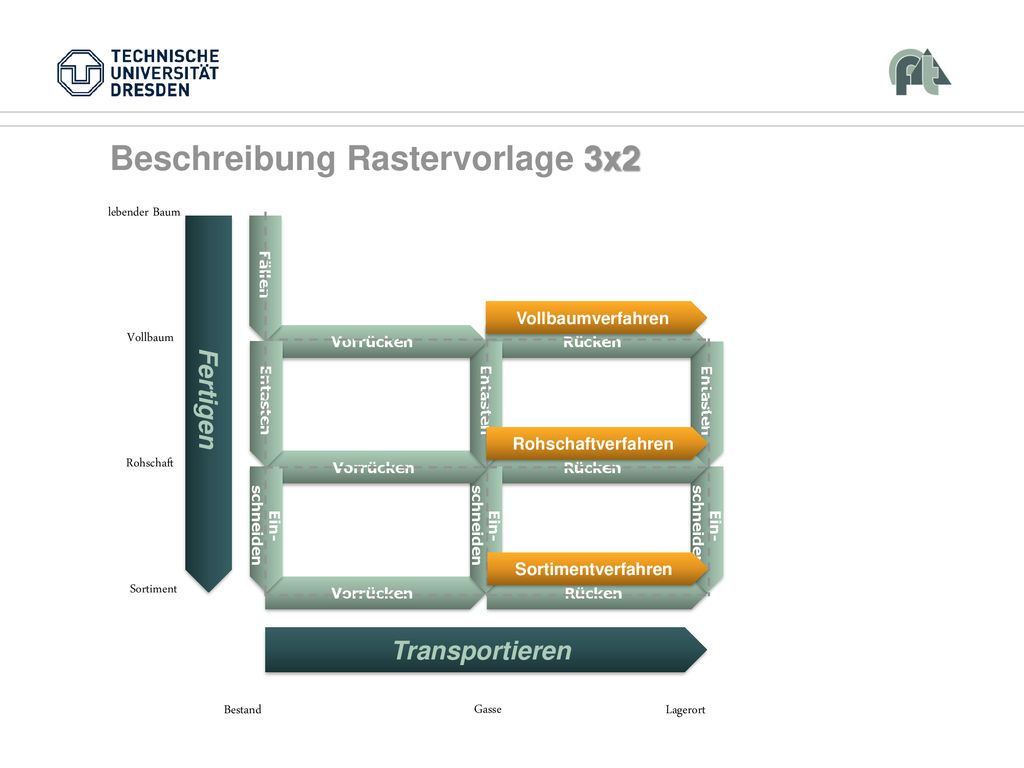

2 Beschreibung Rastervorlage 3x2
Vollbaum Rohschaft Sortiment Bestand Gasse Lagerort lebender Baum Fällen Vollbaumverfahren Vorrücken Rücken Fertigen Entasten Entasten Entasten Rohschaftverfahren Vorrücken Rücken Ein-schneiden Ein-schneiden Ein-schneiden Sortimentverfahren Vorrücken Rücken Transportieren

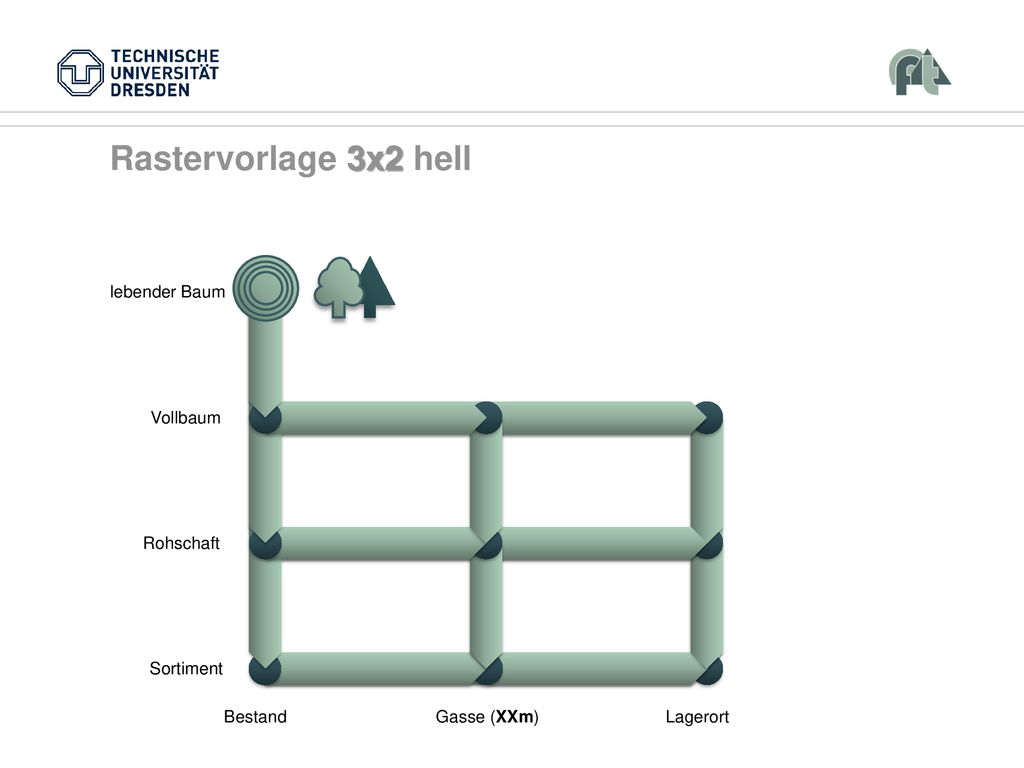

3 Rastervorlage 3x2 hell Vollbaum Rohschaft Sortiment Bestand
Gasse (XXm) Lagerort lebender Baum

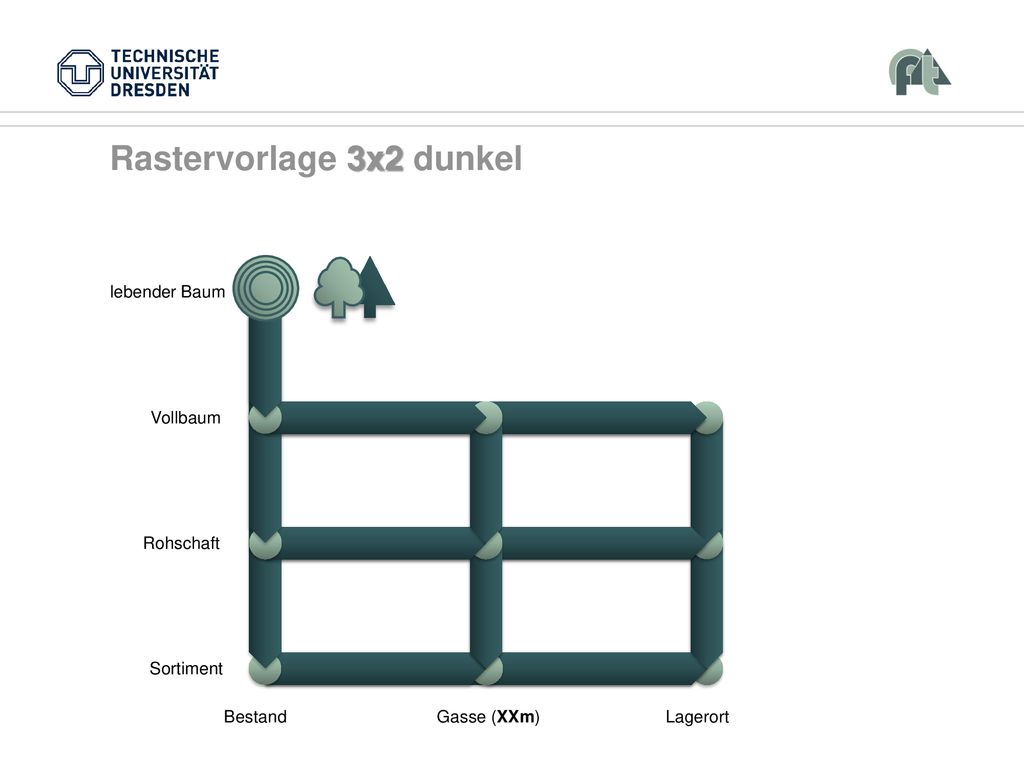

4 Rastervorlage 3x2 dunkel
Vollbaum Rohschaft Sortiment Bestand Gasse (XXm) Lagerort lebender Baum

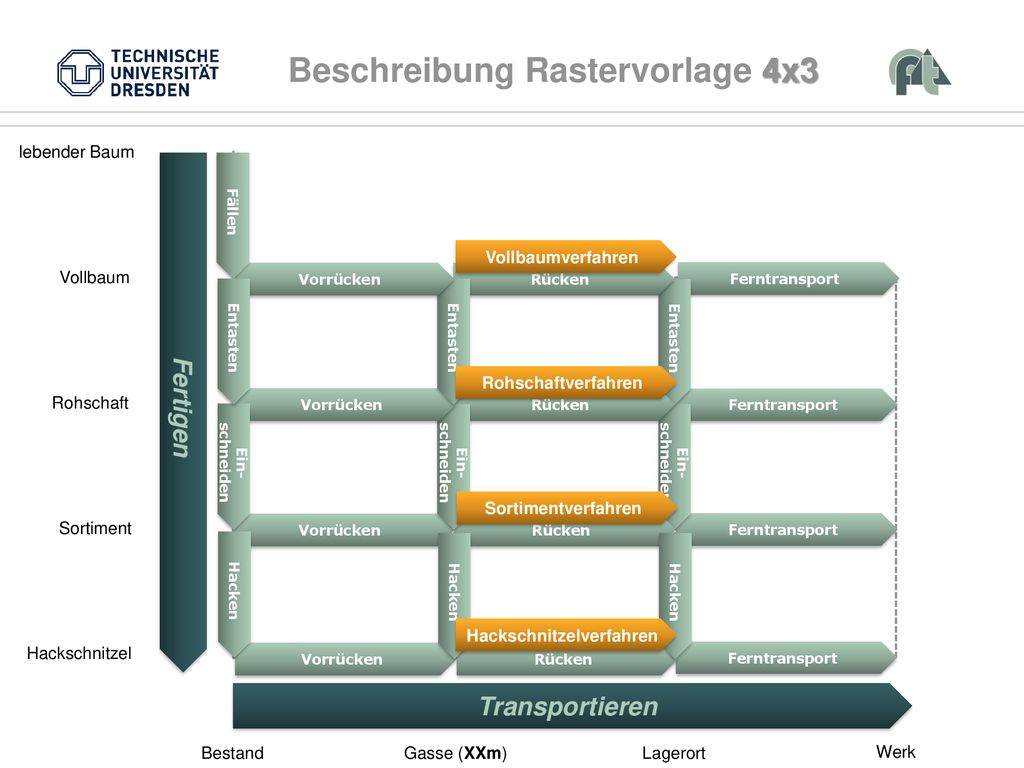

5 Beschreibung Rastervorlage 4x3
Vollbaum Rohschaft Sortiment Bestand Gasse (XXm) Lagerort lebender Baum Werk Hackschnitzel Fällen Vollbaumverfahren Vorrücken Rücken Ferntransport Entasten Entasten Entasten Rohschaftverfahren Fertigen Vorrücken Rücken Ferntransport Ein-schneiden Ein-schneiden Ein-schneiden Sortimentverfahren Vorrücken Rücken Ferntransport Hacken Hacken Hacken Hackschnitzelverfahren Vorrücken Rücken Ferntransport Transportieren

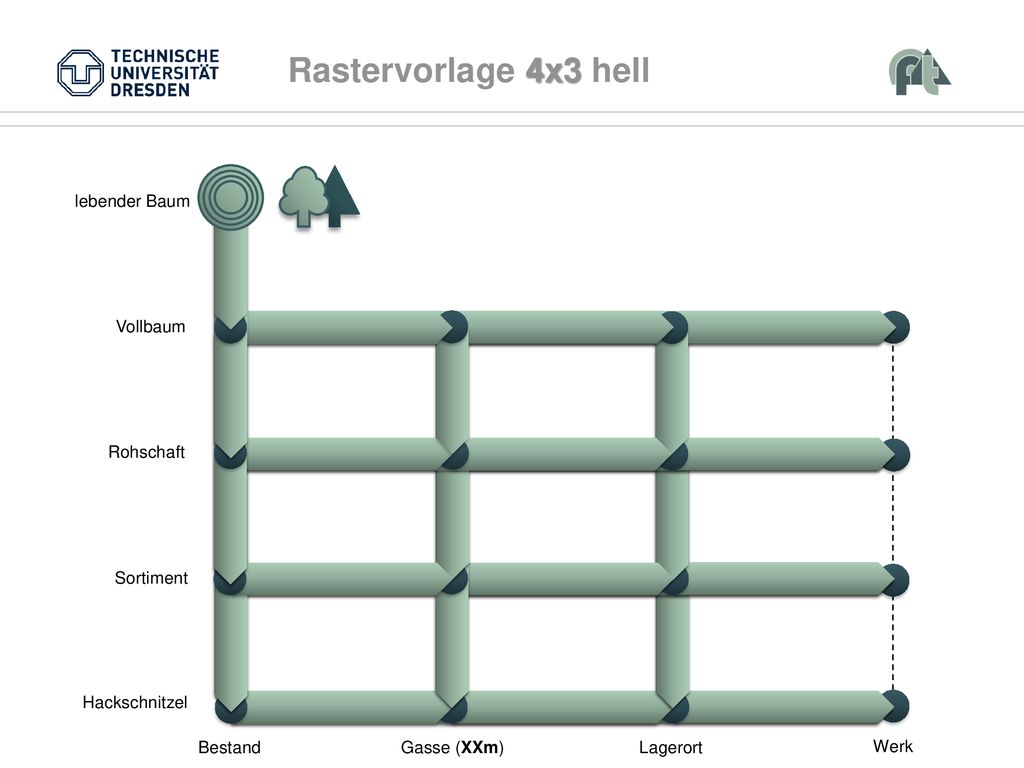

6 Rastervorlage 4x3 hell Vollbaum Rohschaft Sortiment Bestand
Gasse (XXm) Lagerort lebender Baum Werk Hackschnitzel

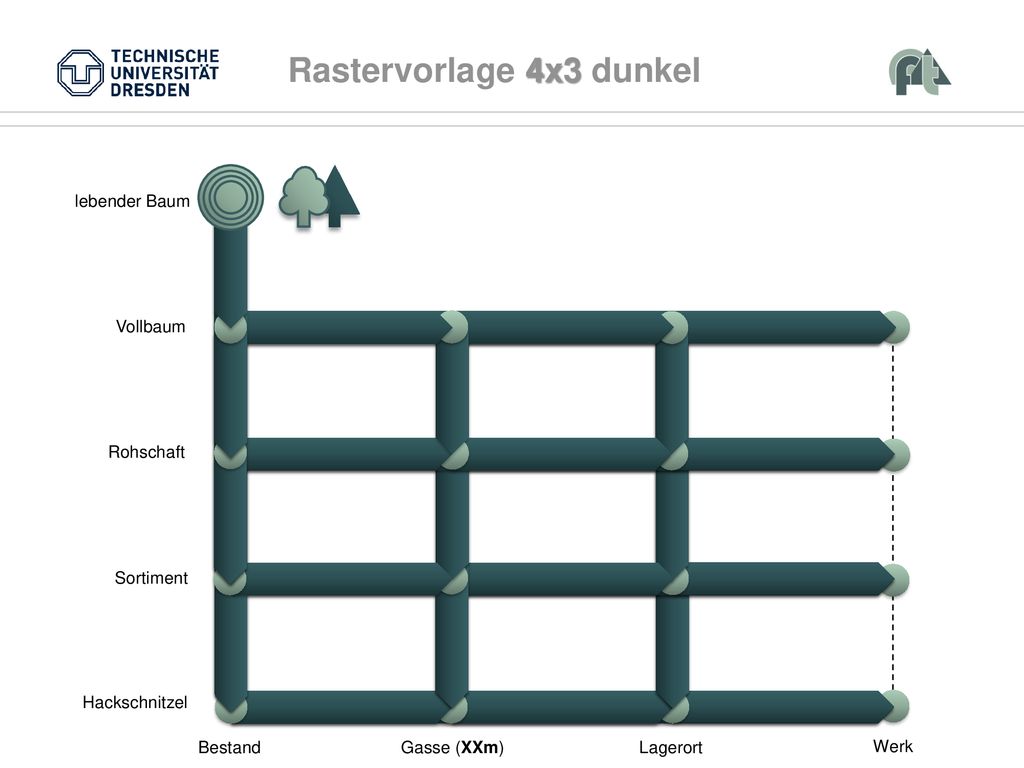

7 Rastervorlage 4x3 dunkel
Vollbaum Rohschaft Sortiment Bestand Gasse (XXm) Lagerort lebender Baum Werk Hackschnitzel

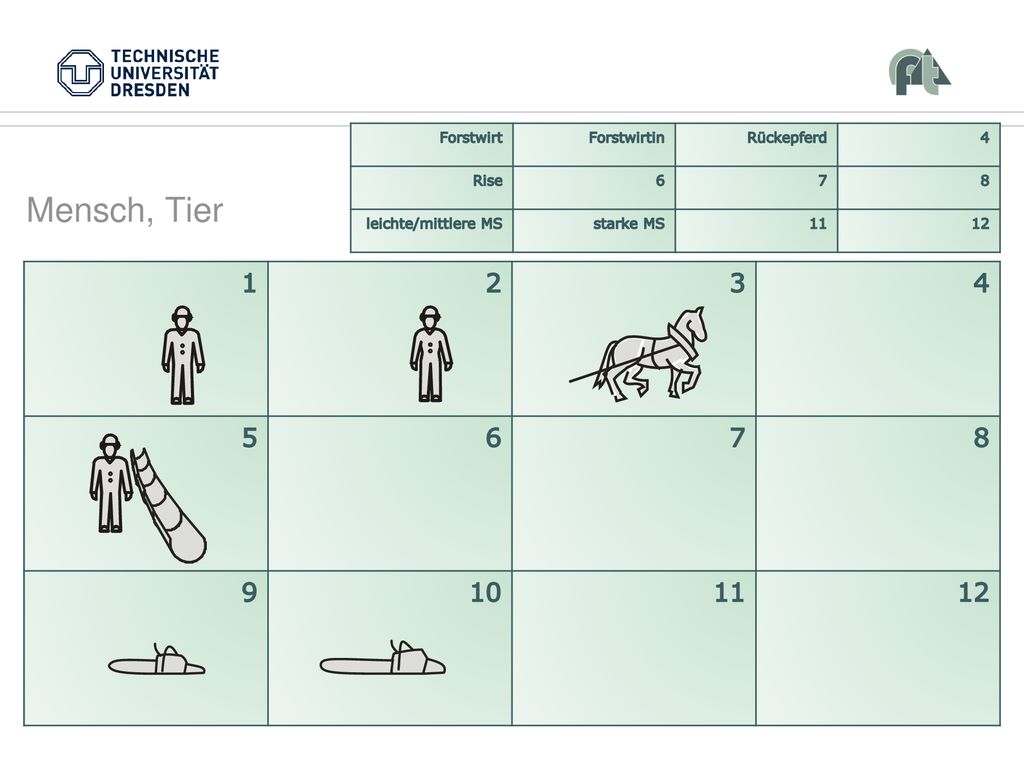

8 Mensch, Tier Forstwirt Forstwirtin Rückepferd 4 Rise 6 7 8
leichte/mittlere MS starke MS 11 12 Mensch, Tier

9 Schlepper Landw. Schlepper mit Seilwinde
Landw. Schlepper mit Seilwinde, Kran Forstspezialschlepper Seilwinde Forstspezialschlepper Seilwinde, Kran, Traktionswinde Forstspezialschlepper Seilwinde, Kran Zangenschlepper Seilwinde Klemmbankschlepper Seilwinde, Kran Forwarder Klemmbankaufbau Schlepper

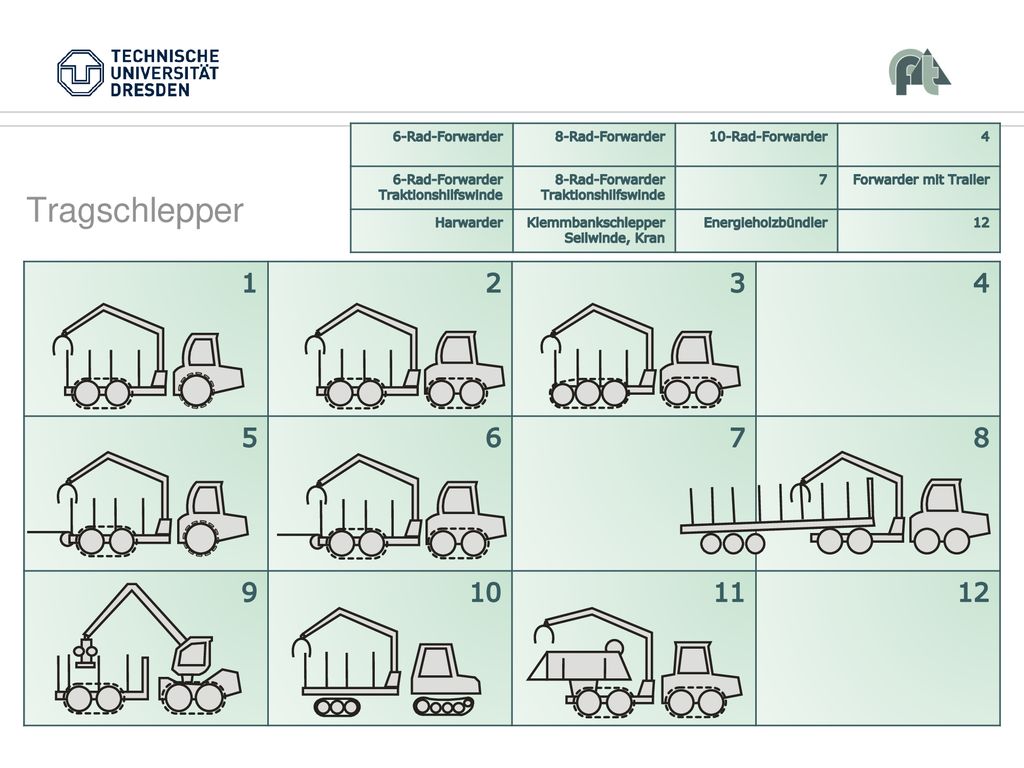

10 Tragschlepper 6-Rad-Forwarder 8-Rad-Forwarder 10-Rad-Forwarder 4
Traktionshilfswinde 7 Forwarder mit Trailer Harwarder Klemmbankschlepper Seilwinde, Kran Energieholzbündler 12 Tragschlepper

11 Rückezüge Rungenwagen Boogieachse, Kran Rungenwagen Boogieachse
Rungenwagen zweiachsig Landw. Schlepper Landw. Schlepper Kran Radbagger Greifer, Seilwinde Raupenbagger Greifer, Seilwinde Raupenbaggergespann (Raupenrungenwagen) 10 11 12 Rückezüge

12 Harvester 4-Rad-Harvester [evtl.Traktionswinde] 6-Rad-Harvester
Snake Raupenbagger-harvester Raupenbagger-harvester, Seilwinde Radbaggerharvester Kleinbaggerharvester Highlander Portalharvester Schreitbagger-harvester Energieholzharvester Harvester

13 Seilsysteme mobiler Seilkran Woodliner Hubschrauber 5 6 7 8
„Gebirgsharvester“ LKW mit Seilkranaufbau Anbaugerät Baggerseilkran Seilsysteme

14 Hacker mobiler Hacker 4 5 6 7 8 9 10 11 12 Hacker, Anbaugeräte

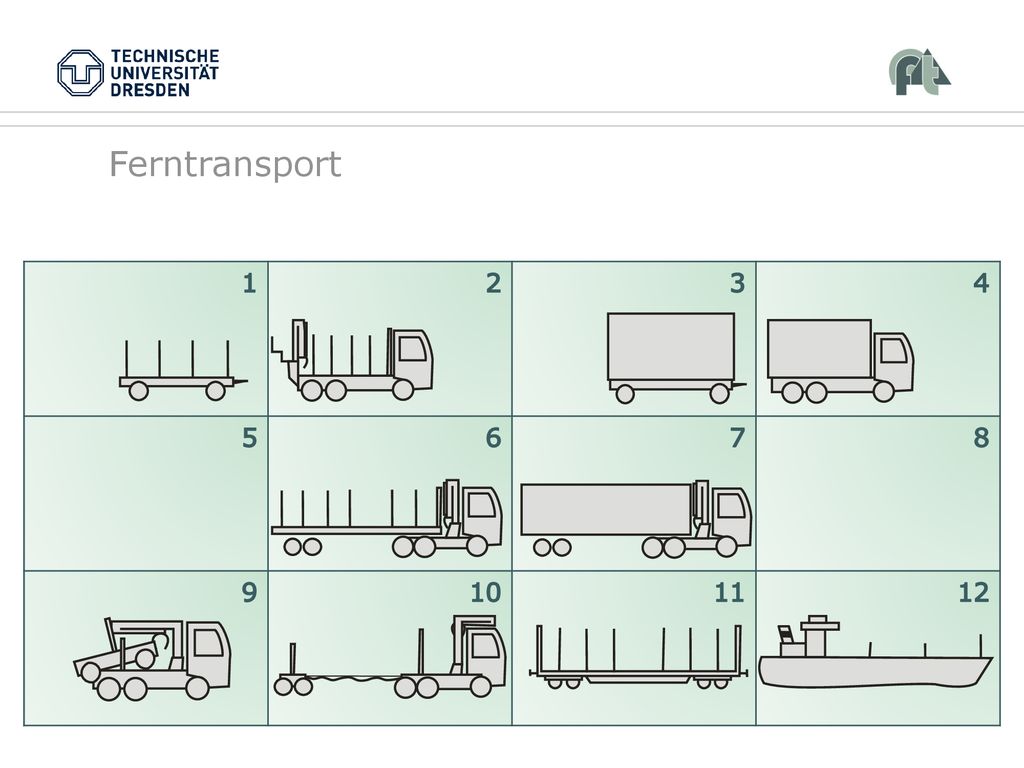

15 Ferntransport

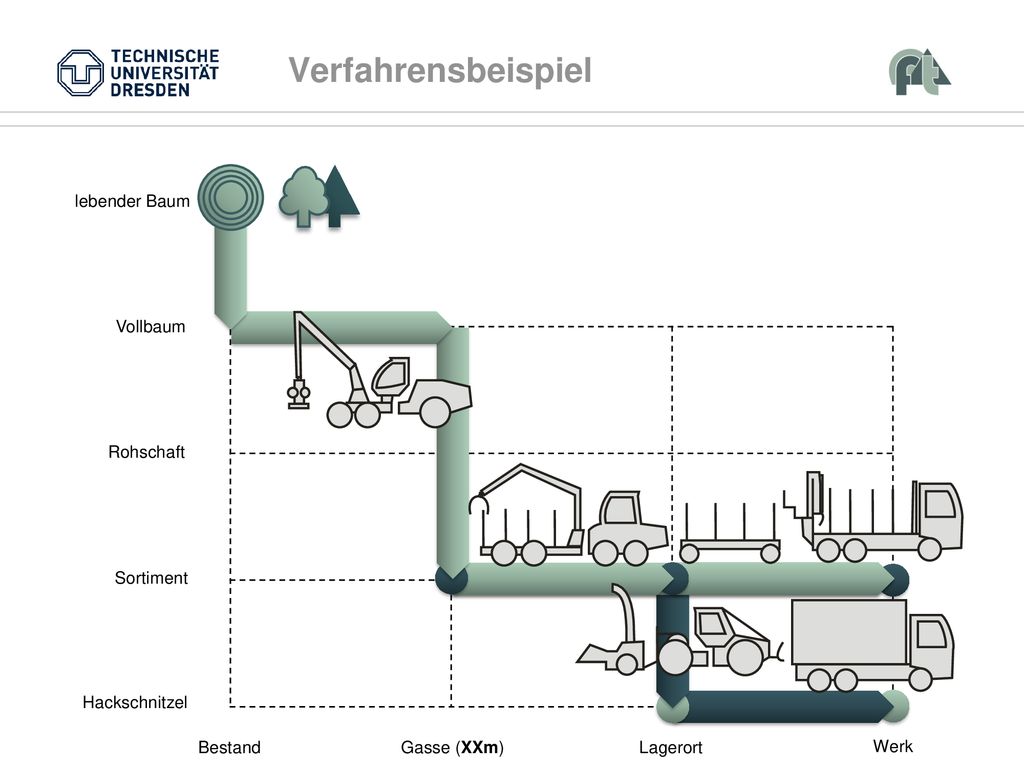

16 Verfahrensbeispiel Vollbaum Rohschaft Sortiment Bestand Gasse (XXm)
Lagerort lebender Baum Werk Hackschnitzel

17 Beispiel: Sv Harvester

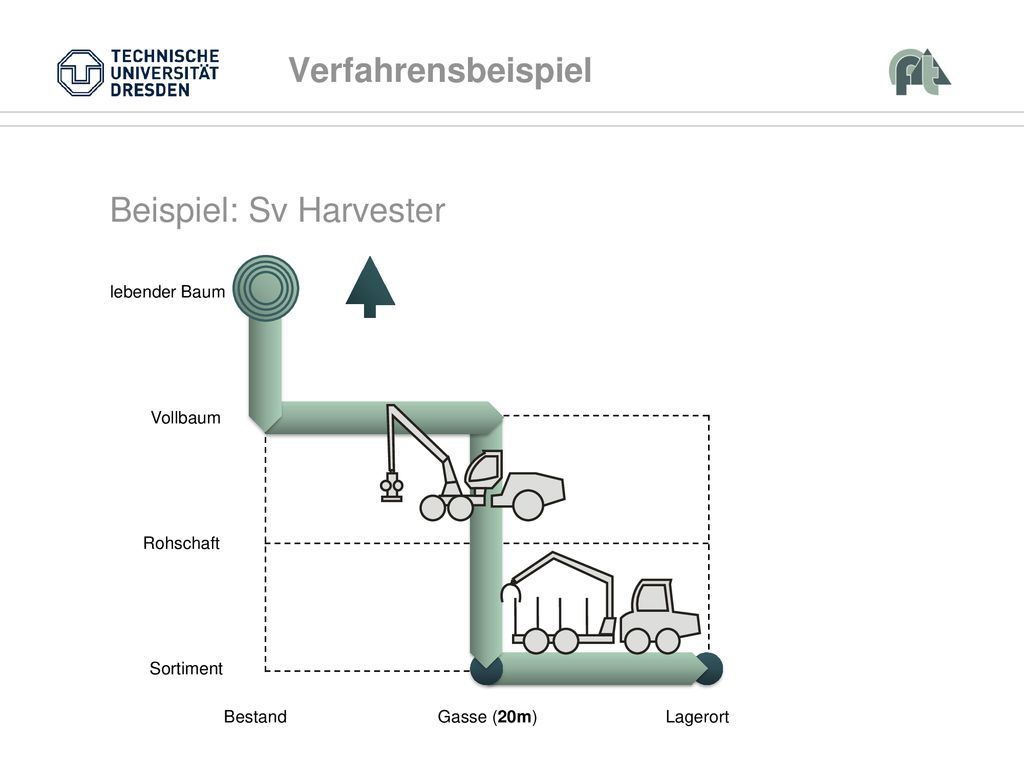

Verfahrensbeispiel Beispiel: Sv Harvester Vollbaum Rohschaft Sortiment Bestand Gasse (20m) Lagerort lebender Baum

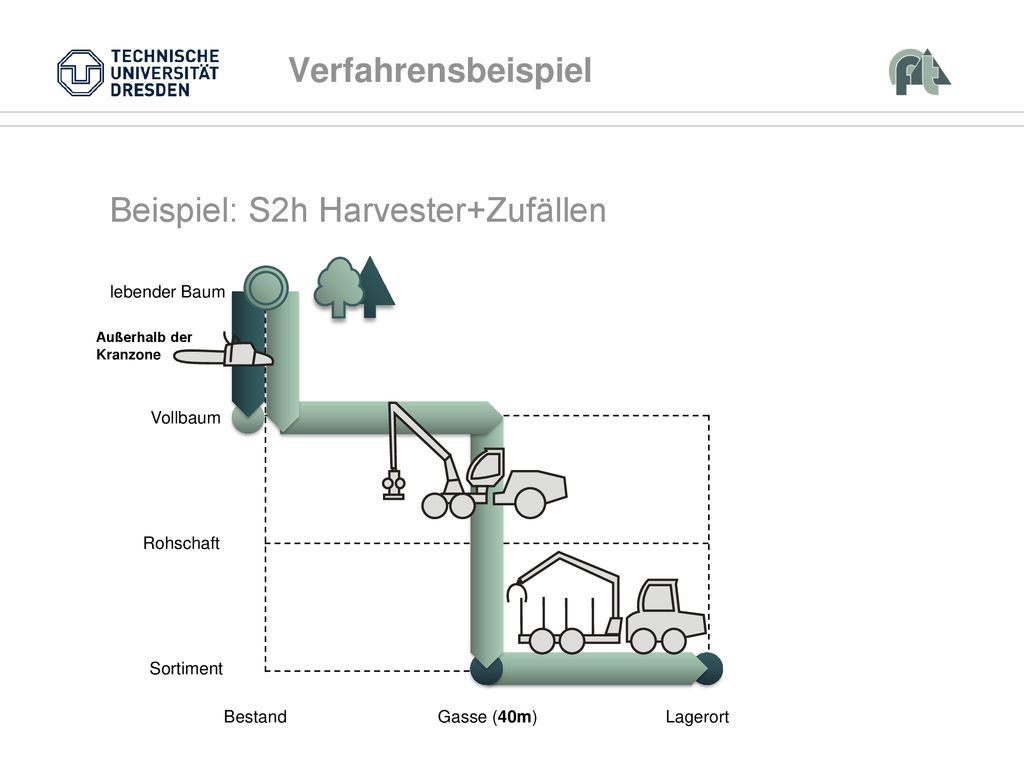

18 Beispiel: S2h Harvester+Zufällen
Verfahrensbeispiel Beispiel: S2h Harvester+Zufällen Vollbaum Rohschaft Sortiment Bestand Lagerort lebender Baum Außerhalb der Kranzone Gasse (40m)
