1 Energiekonzept

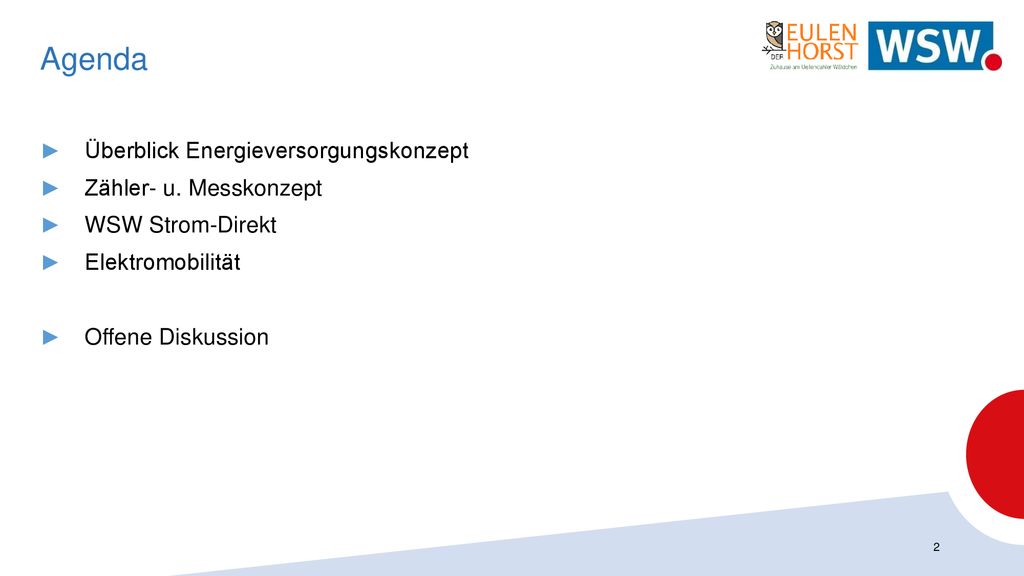

2 Agenda Überblick Energieversorgungskonzept Zähler- u. Messkonzept
WSW Strom-Direkt Elektromobilität Offene Diskussion

3 Energiekonzept - Überblick

4 Energiekonzept - Bestandteile
Die Wärmeerzeugung für den „Eulenhorst“ erfolgt aus einer Kombination von effizienter Brennwert- und BHKW-Technologie. Die Wärme wird über ein Nahwärmenetz in die einzelnen Häuser verteilt. Die Warmwasserbereitung wird aus dem Nahwärmenetz in den einzelnen Häusern zur Verfügung gestellt. Die Stromversorgung erfolgt aus einer Kombination von: Erzeugung in Photovoltaikanlagen, Erzeugung im BHKW, Bezug aus dem öffentlichen Stromnetz. Die Stromverteilung erfolgt über das private Stromnetz. eMobilität: Auf dem öffentlich zugänglichen Parkplatz im Projektgebiet errichten die WSW auf eigene Kosten eine Ladeinfrastruktur für Elektroautos (Ladesäule mit 2 x 22kW einschl. Netzanbindung).

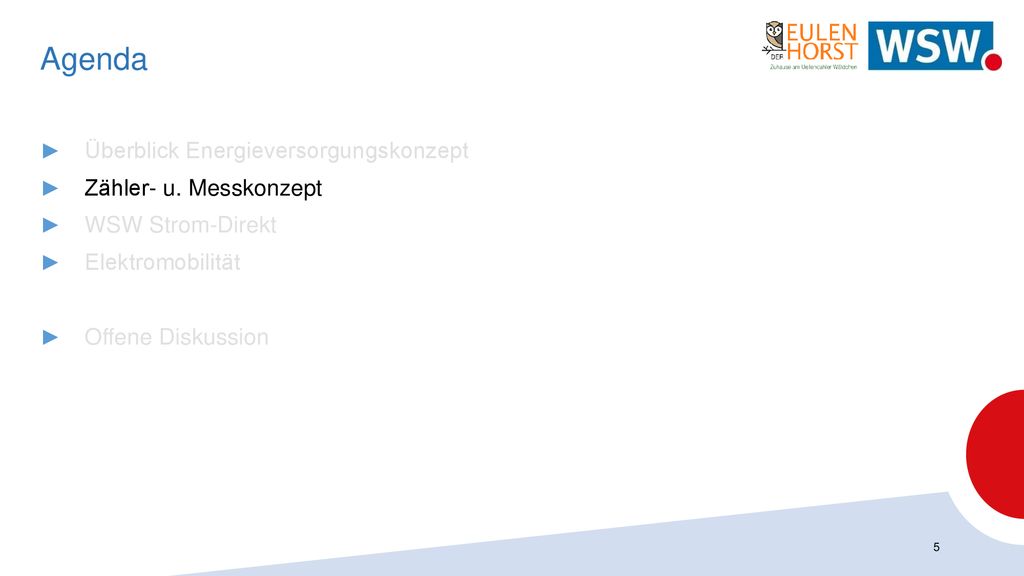

5 Agenda Überblick Energieversorgungskonzept Zähler- u. Messkonzept
WSW Strom-Direkt Elektromobilität Offene Diskussion

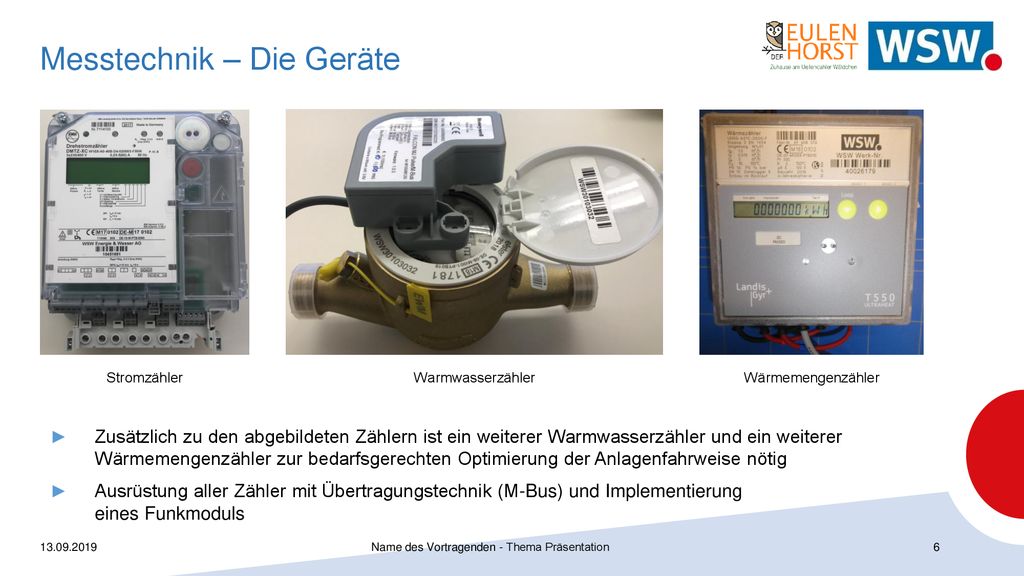

6 Messtechnik – Die Geräte
Stromzähler Warmwasserzähler Wärmemengenzähler Zusätzlich zu den abgebildeten Zählern ist ein weiterer Warmwasserzähler und ein weiterer Wärmemengenzähler zur bedarfsgerechten Optimierung der Anlagenfahrweise nötig Ausrüstung aller Zähler mit Übertragungstechnik (M-Bus) und Implementierung eines Funkmoduls Name des Vortragenden - Thema Präsentation

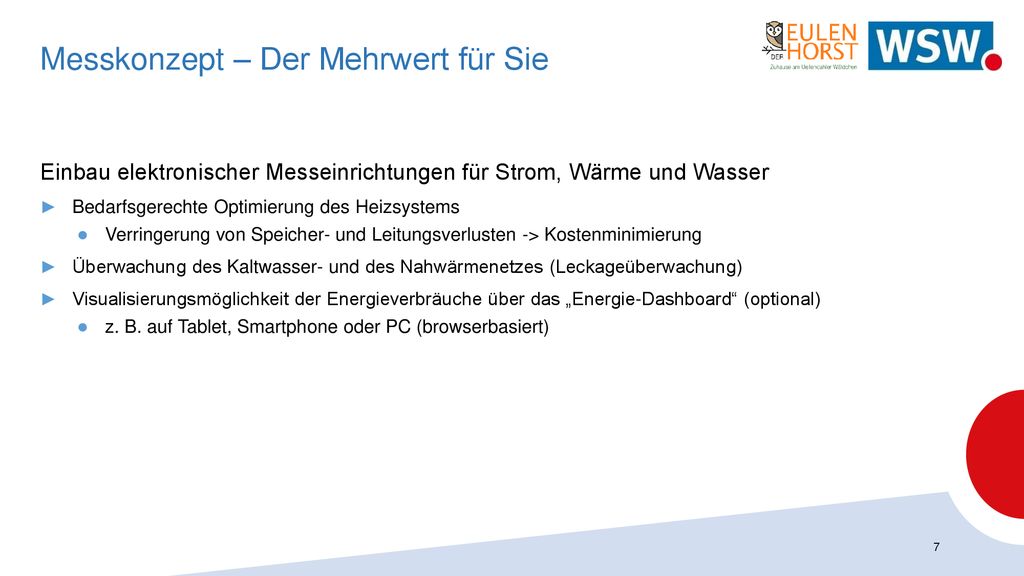

7 Messkonzept – Der Mehrwert für Sie
Einbau elektronischer Messeinrichtungen für Strom, Wärme und Wasser Bedarfsgerechte Optimierung des Heizsystems Verringerung von Speicher- und Leitungsverlusten -> Kostenminimierung Überwachung des Kaltwasser- und des Nahwärmenetzes (Leckageüberwachung) Visualisierungsmöglichkeit der Energieverbräuche über das „Energie-Dashboard“ (optional) z. B. auf Tablet, Smartphone oder PC (browserbasiert)

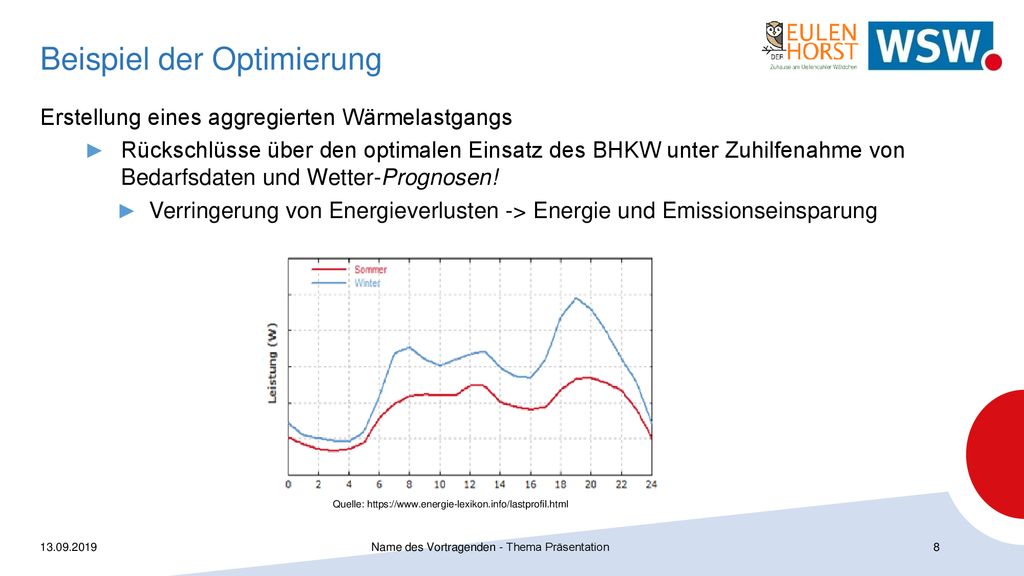

8 Beispiel der Optimierung
Erstellung eines aggregierten Wärmelastgangs Rückschlüsse über den optimalen Einsatz des BHKW unter Zuhilfenahme von Bedarfsdaten und Wetter-Prognosen! Verringerung von Energieverlusten -> Energie und Emissionseinsparung Quelle: Name des Vortragenden - Thema Präsentation

9 Name des Vortragenden - Thema Präsentation

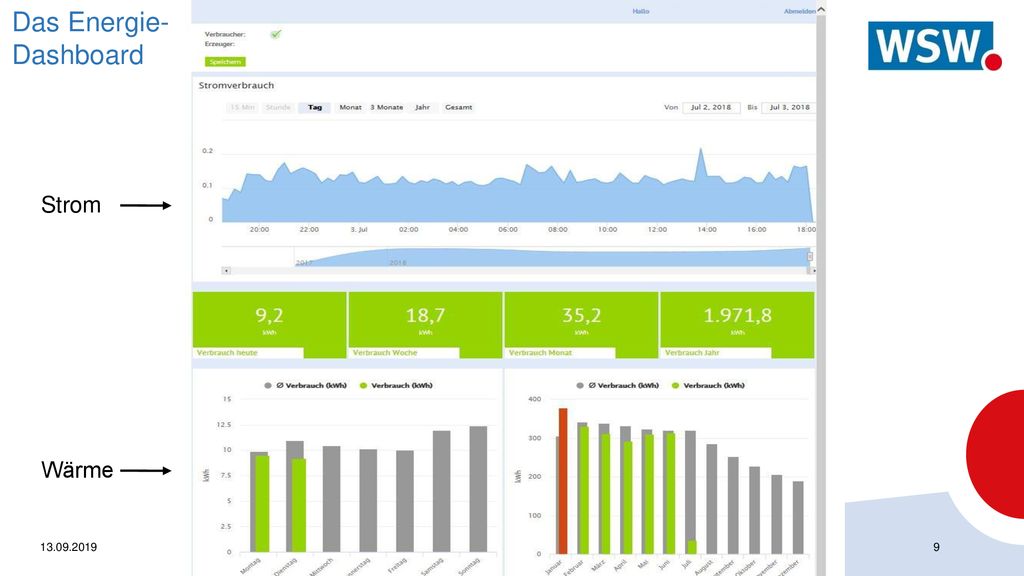

Das Energie-Dashboard Strom Wärme Name des Vortragenden - Thema Präsentation

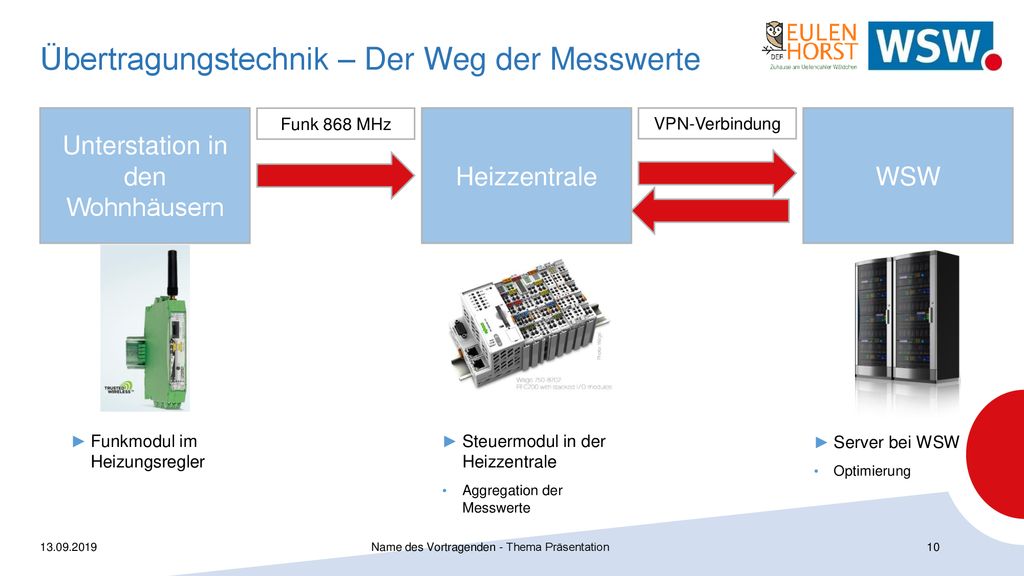

10 Übertragungstechnik – Der Weg der Messwerte
Unterstation in den Wohnhäusern Funk 868 MHz Heizzentrale VPN-Verbindung WSW Funkmodul im Heizungsregler Steuermodul in der Heizzentrale Aggregation der Messwerte Server bei WSW Optimierung Name des Vortragenden - Thema Präsentation

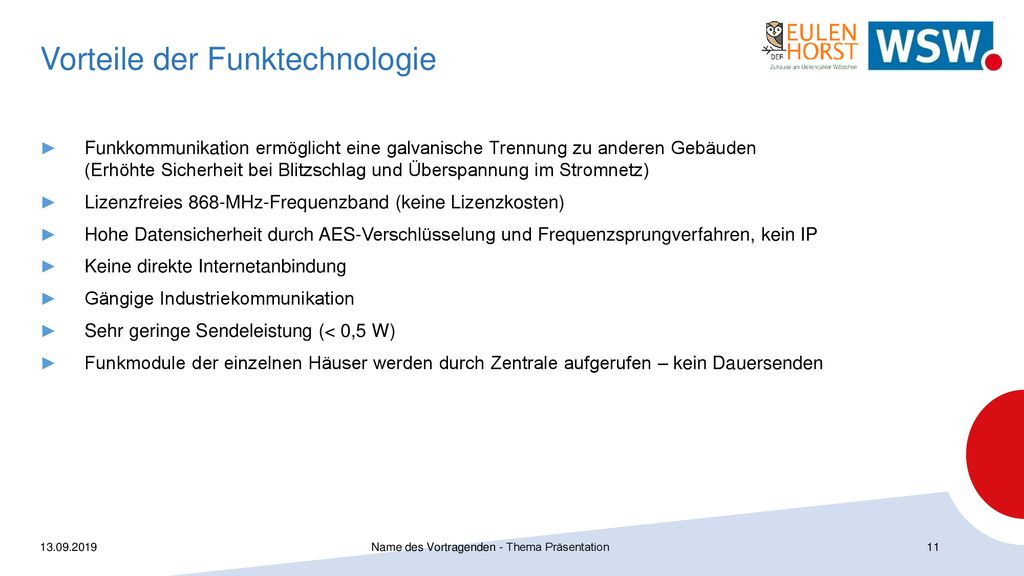

11 Vorteile der Funktechnologie
Funkkommunikation ermöglicht eine galvanische Trennung zu anderen Gebäuden (Erhöhte Sicherheit bei Blitzschlag und Überspannung im Stromnetz) Lizenzfreies 868-MHz-Frequenzband (keine Lizenzkosten) Hohe Datensicherheit durch AES-Verschlüsselung und Frequenzsprungverfahren, kein IP Keine direkte Internetanbindung Gängige Industriekommunikation Sehr geringe Sendeleistung (< 0,5 W) Funkmodule der einzelnen Häuser werden durch Zentrale aufgerufen – kein Dauersenden Name des Vortragenden - Thema Präsentation

12 Name des Vortragenden - Thema Präsentation

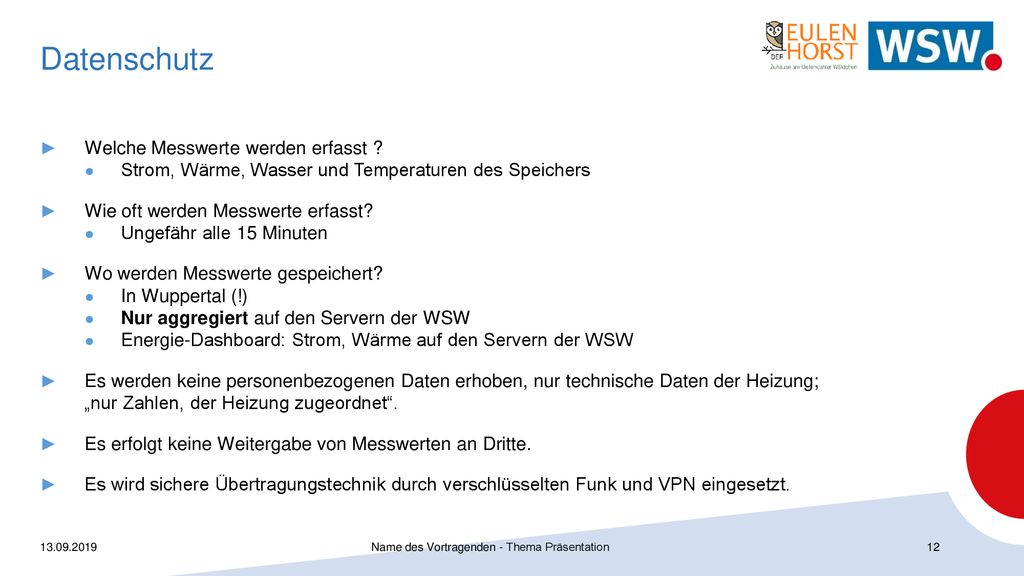

Datenschutz Welche Messwerte werden erfasst ? Strom, Wärme, Wasser und Temperaturen des Speichers Wie oft werden Messwerte erfasst? Ungefähr alle 15 Minuten Wo werden Messwerte gespeichert? In Wuppertal (!) Nur aggregiert auf den Servern der WSW Energie-Dashboard: Strom, Wärme auf den Servern der WSW Es werden keine personenbezogenen Daten erhoben, nur technische Daten der Heizung; „nur Zahlen, der Heizung zugeordnet“. Es erfolgt keine Weitergabe von Messwerten an Dritte. Es wird sichere Übertragungstechnik durch verschlüsselten Funk und VPN eingesetzt. Name des Vortragenden - Thema Präsentation

13 Name des Vortragenden - Thema Präsentation

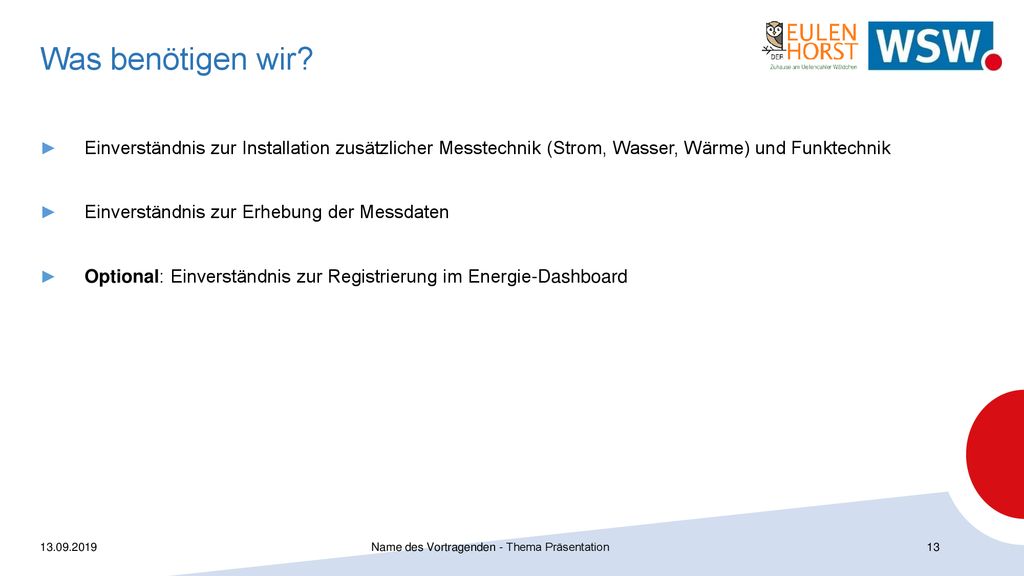

Was benötigen wir? Einverständnis zur Installation zusätzlicher Messtechnik (Strom, Wasser, Wärme) und Funktechnik Einverständnis zur Erhebung der Messdaten Optional: Einverständnis zur Registrierung im Energie-Dashboard Name des Vortragenden - Thema Präsentation

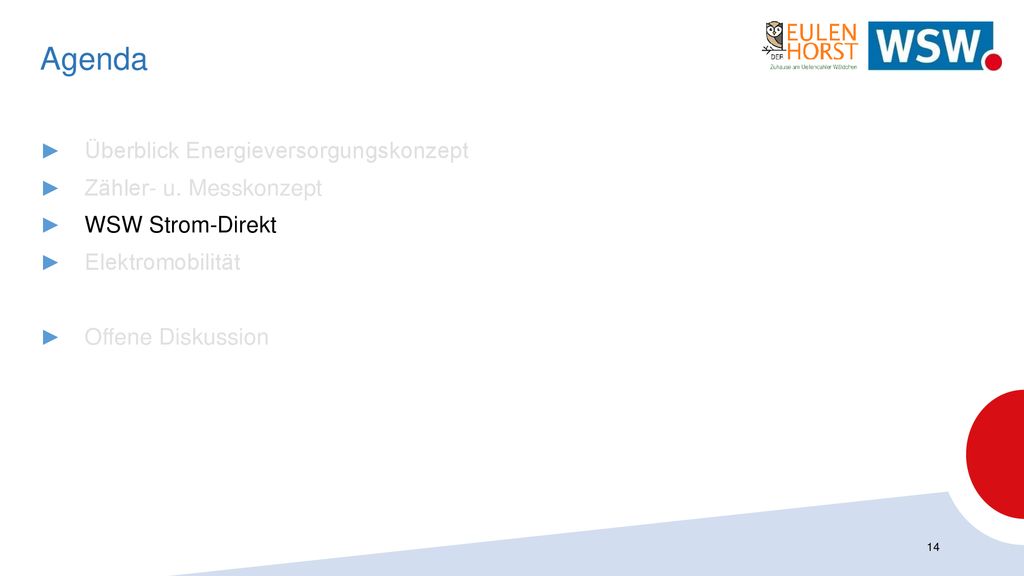

14 Agenda Überblick Energieversorgungskonzept Zähler- u. Messkonzept
WSW Strom-Direkt Elektromobilität Offene Diskussion

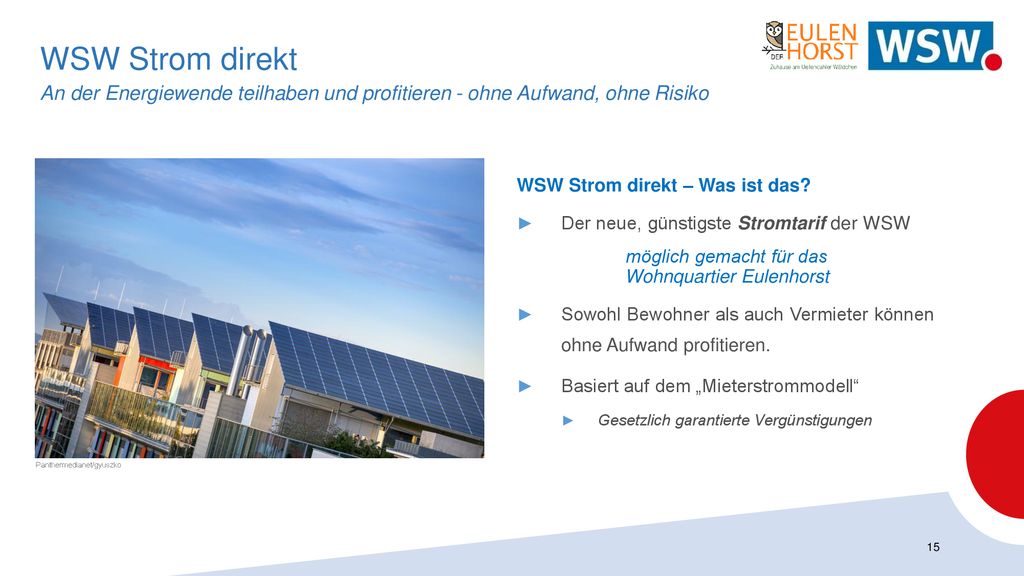

15 möglich gemacht für das Wohnquartier Eulenhorst
WSW Strom direkt An der Energiewende teilhaben und profitieren - ohne Aufwand, ohne Risiko WSW Strom direkt – Was ist das? Der neue, günstigste Stromtarif der WSW möglich gemacht für das Wohnquartier Eulenhorst Sowohl Bewohner als auch Vermieter können ohne Aufwand profitieren. Basiert auf dem „Mieterstrommodell“ Gesetzlich garantierte Vergünstigungen Panthermedianet/gyuszko

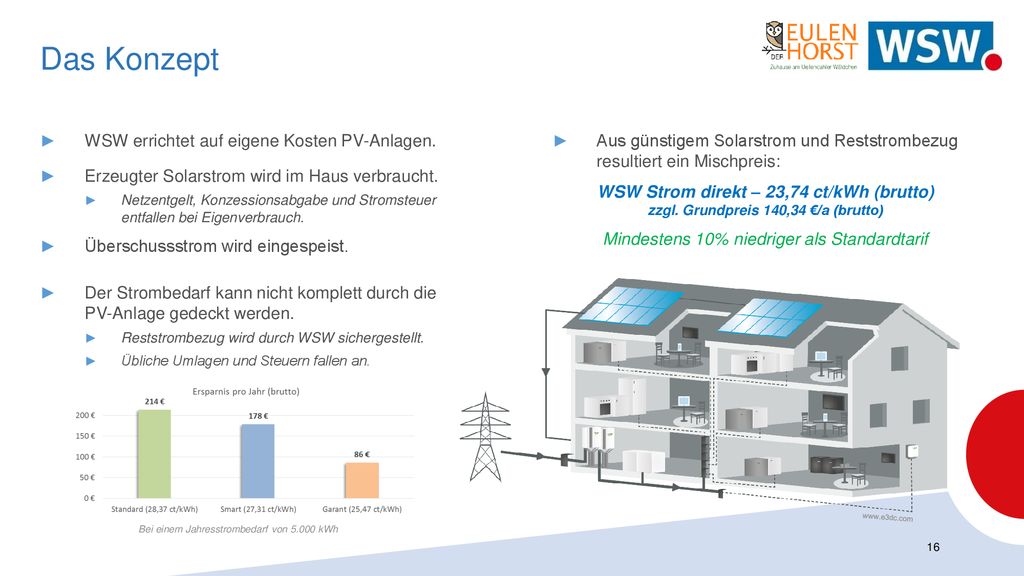

16 Das Konzept WSW errichtet auf eigene Kosten PV-Anlagen.
Aus günstigem Solarstrom und Reststrombezug resultiert ein Mischpreis: WSW Strom direkt – 23,74 ct/kWh (brutto) zzgl. Grundpreis 140,34 €/a (brutto) Mindestens 10% niedriger als Standardtarif Erzeugter Solarstrom wird im Haus verbraucht. Netzentgelt, Konzessionsabgabe und Stromsteuer entfallen bei Eigenverbrauch. Überschussstrom wird eingespeist. Der Strombedarf kann nicht komplett durch die PV-Anlage gedeckt werden. Reststrombezug wird durch WSW sichergestellt. Übliche Umlagen und Steuern fallen an. Bei einem Jahresstrombedarf von kWh

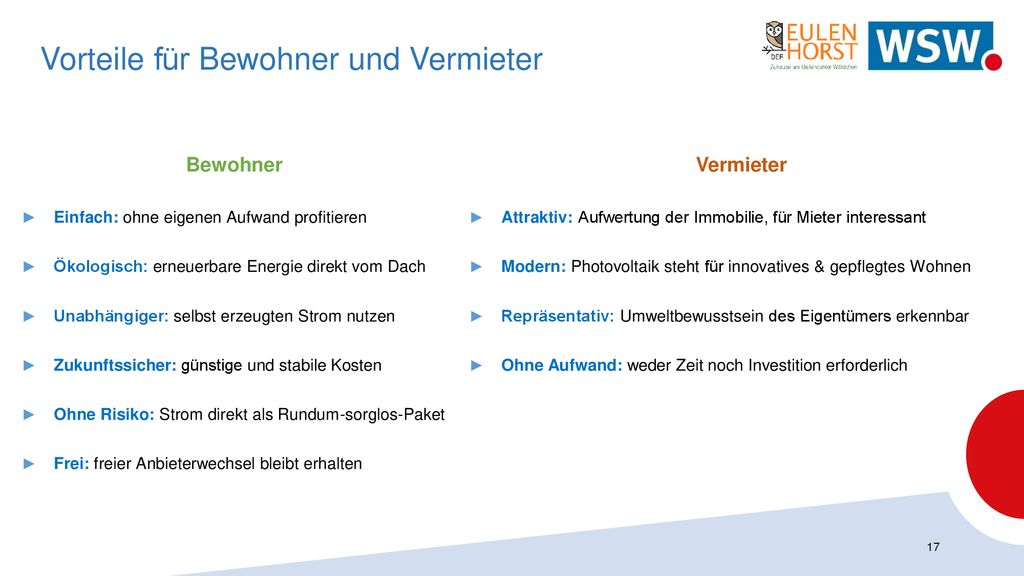

17 Vorteile für Bewohner und Vermieter
Einfach: ohne eigenen Aufwand profitieren Ökologisch: erneuerbare Energie direkt vom Dach Unabhängiger: selbst erzeugten Strom nutzen Zukunftssicher: günstige und stabile Kosten Ohne Risiko: Strom direkt als Rundum-sorglos-Paket Frei: freier Anbieterwechsel bleibt erhalten Vermieter Attraktiv: Aufwertung der Immobilie, für Mieter interessant Modern: Photovoltaik steht für innovatives & gepflegtes Wohnen Repräsentativ: Umweltbewusstsein des Eigentümers erkennbar Ohne Aufwand: weder Zeit noch Investition erforderlich

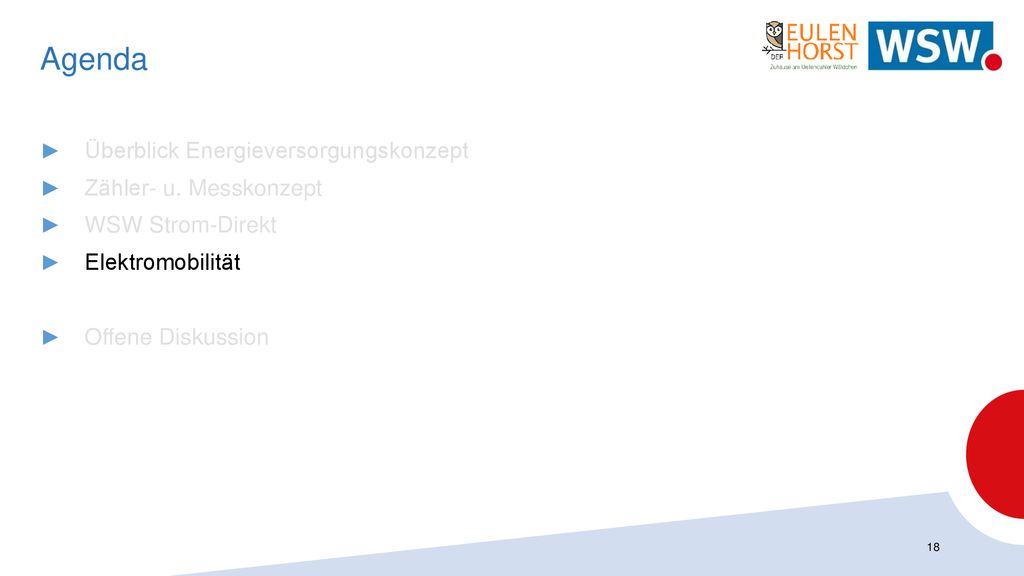

18 Agenda Überblick Energieversorgungskonzept Zähler- u. Messkonzept
WSW Strom-Direkt Elektromobilität Offene Diskussion

19 Elektromobilität - Öffentliche Ladesäule
Fabrikat Ladesäule: Mennekes Typ: Smart SN 22 Ladeleistung: 2 x 22 kW

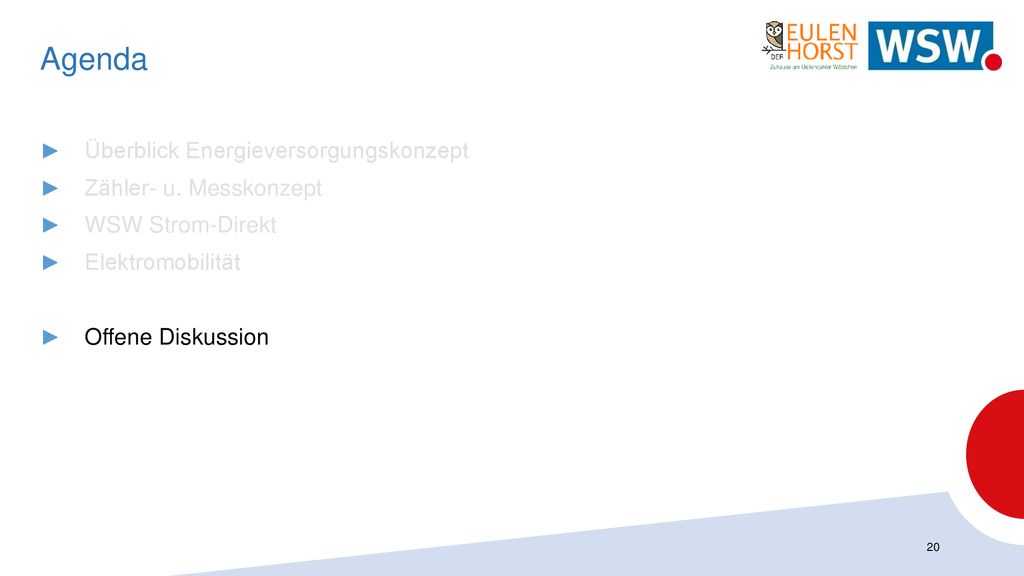

20 Agenda Überblick Energieversorgungskonzept Zähler- u. Messkonzept
WSW Strom-Direkt Elektromobilität Offene Diskussion

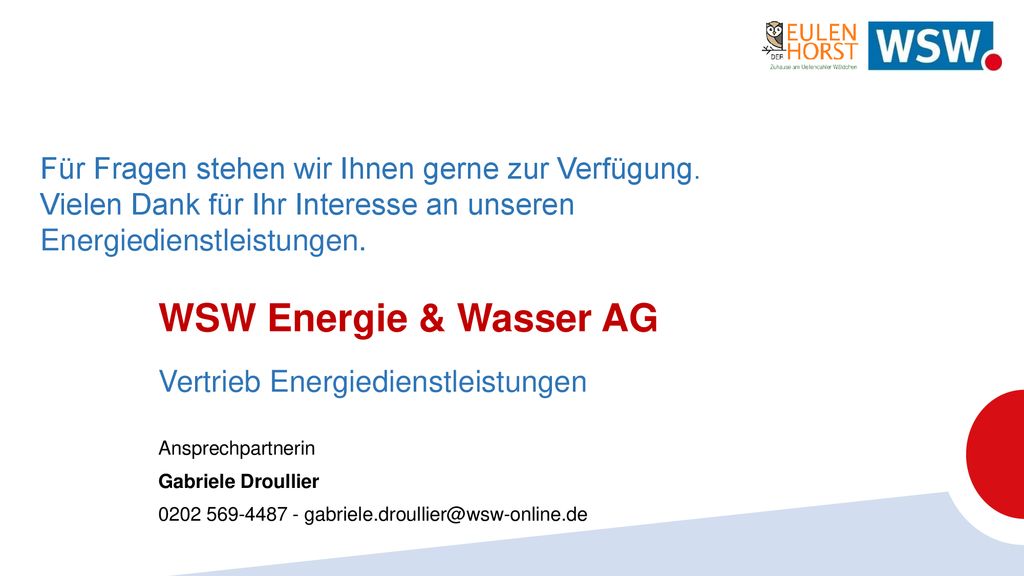

21 WSW Energie & Wasser AG Vertrieb Energiedienstleistungen
Für Fragen stehen wir Ihnen gerne zur Verfügung. Vielen Dank für Ihr Interesse an unseren Energiedienstleistungen. WSW Energie & Wasser AG Vertrieb Energiedienstleistungen Ansprechpartnerin Gabriele Droullier
