Physik für Mediziner und Zahnmediziner Vorlesung 12 Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 1

2 ...der Kondensator Vorbereitung: der Kondensator (Ladungsspeicher)
einfachste Realisierung: Plattenkondensator Ladung auf den Platten: +/- Q Schaltsymbol: Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 2

3 Elementarladung Diese ist: 1.602 . 10-19 C (=Ladung des Elektrons)
Tröpfchen werden statisch aufgeladen! Durch Messung der Steig- und Sinkgeschwindigkeit von geladenen Öltröpfchen. Für gleichgroße Öltröpfchen ergibt sich, daß nicht alle Geschwindigkeiten vorkommen. Es ergibt sich eine ganzzahlige Quantisierung. Die Tröpfchen sind also mit ganzzahligen Vielfachen der Elementarladung geladen. Diese ist: C (=Ladung des Elektrons) Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 6

4 Feldstärke im Kondensator
Wie ändert sich die Feldstärke in Abhängigkeit vom Plattenabstand? Wir haben (Coulomb Gesetz): x Wir betrachten die Wirkung eines Teils des Feldes (Konus) auf einen Punkt x: Und vergrößern d E ~ 1/r2 , mit größerem d steigt r also: E nimmt ab d Aber auch E ~ Q Das gilt für jeden Konus also: Die Feldstärke ist nicht vom Plattenabstand abhängig! Sowie Q ~ A (Fläche) und A ~ r2 Also E ~ r2, mit größerem d steigt r also: E nimmt zu Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 7

5 Versuch: Spannung ist abhängig vom Abstand
Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 8

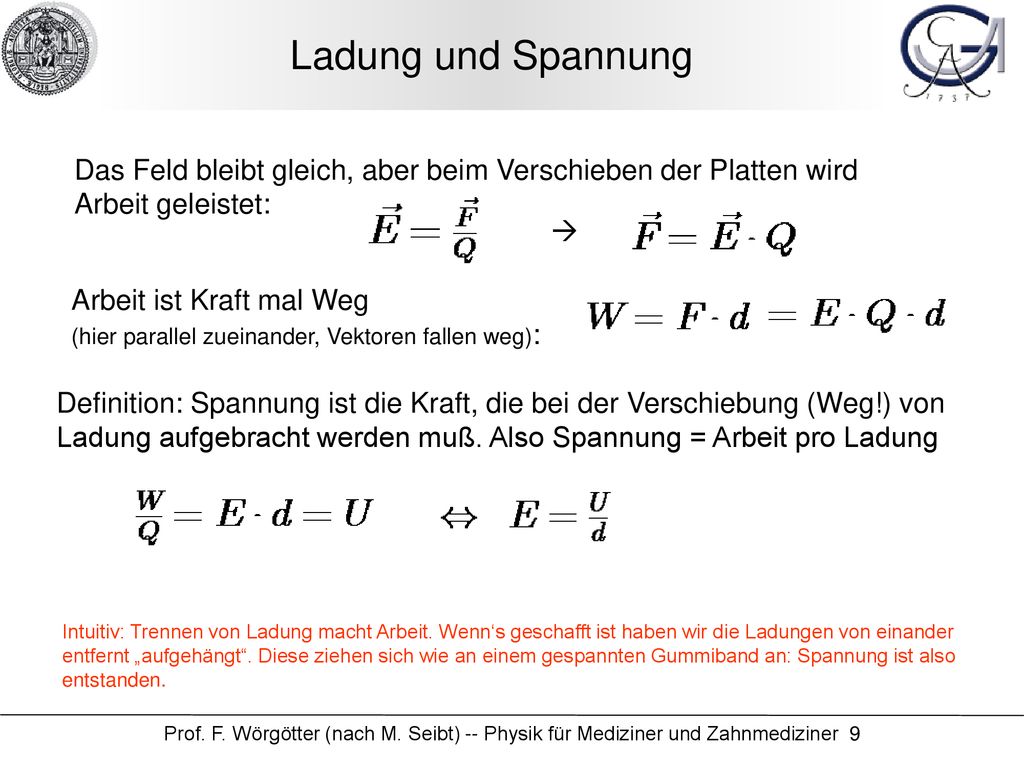

6 Ladung und Spannung Das Feld bleibt gleich, aber beim Verschieben der Platten wird Arbeit geleistet:  Arbeit ist Kraft mal Weg (hier parallel zueinander, Vektoren fallen weg): Definition: Spannung ist die Kraft, die bei der Verschiebung (Weg!) von Ladung aufgebracht werden muß. Also Spannung = Arbeit pro Ladung Intuitiv: Trennen von Ladung macht Arbeit. Wenn‘s geschafft ist haben wir die Ladungen von einander entfernt „aufgehängt“. Diese ziehen sich wie an einem gespannten Gummiband an: Spannung ist also entstanden. Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 9

7 Nochmal kurz: Elementarladung
Kräftegleichgewichte könnnen nun erstellt werden! Diese ist: C (=Ladung des Elektrons) Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 10

8 Die Kapazität (physiologisch bedeutsam!)

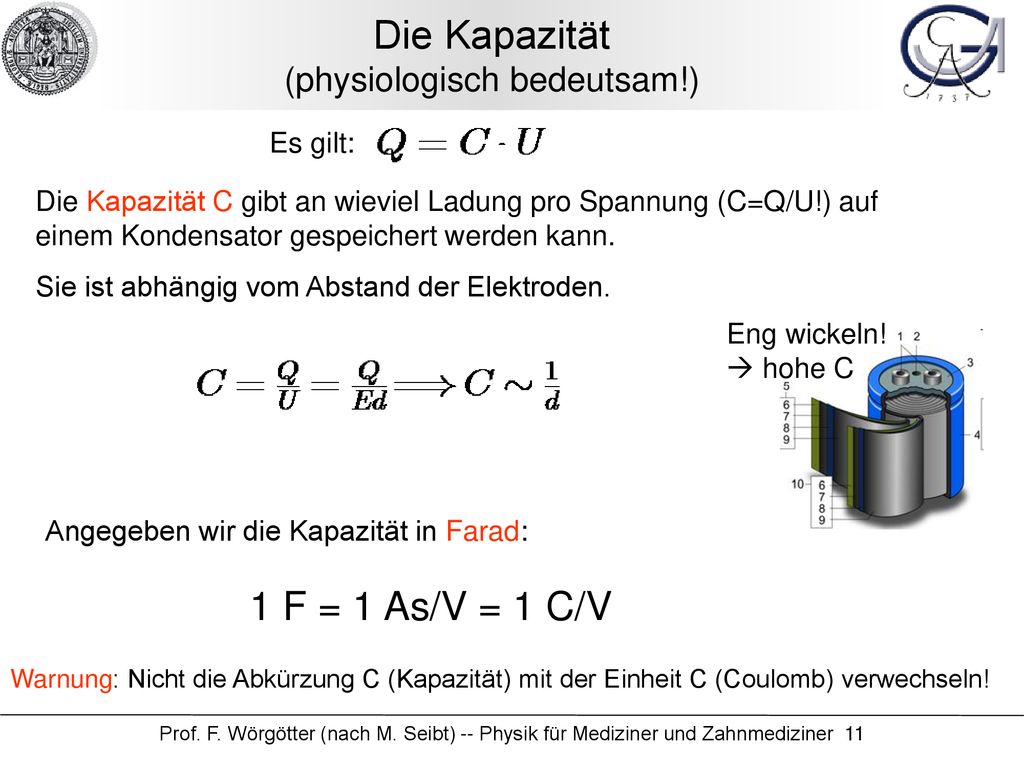

Es gilt: Die Kapazität C gibt an wieviel Ladung pro Spannung (C=Q/U!) auf einem Kondensator gespeichert werden kann. Sie ist abhängig vom Abstand der Elektroden. Eng wickeln!  hohe C Angegeben wir die Kapazität in Farad: 1 F = 1 As/V = 1 C/V Warnung: Nicht die Abkürzung C (Kapazität) mit der Einheit C (Coulomb) verwechseln! Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 11

9 Versuch: Spannung ist abhängig vom Dielektrikum
Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 12

10 Kapazität (cont.) Kapazität C eines Plattenkondensators ist materialabhängig insbesondere vom trennenden Medium (Dielektrizitätskonstante) A: Fläche des Kondensators e: Dielektrizitätskonstante e0: absolute Dielektrizitätskonstante (=8.854∙10-12AsV-1m-1) d: Abstand der Platten d Vorgriff: Dies spielt eine wichtige Rolle bei Membranen. Man kann sie als Plattenkondensator auffassen. Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 13

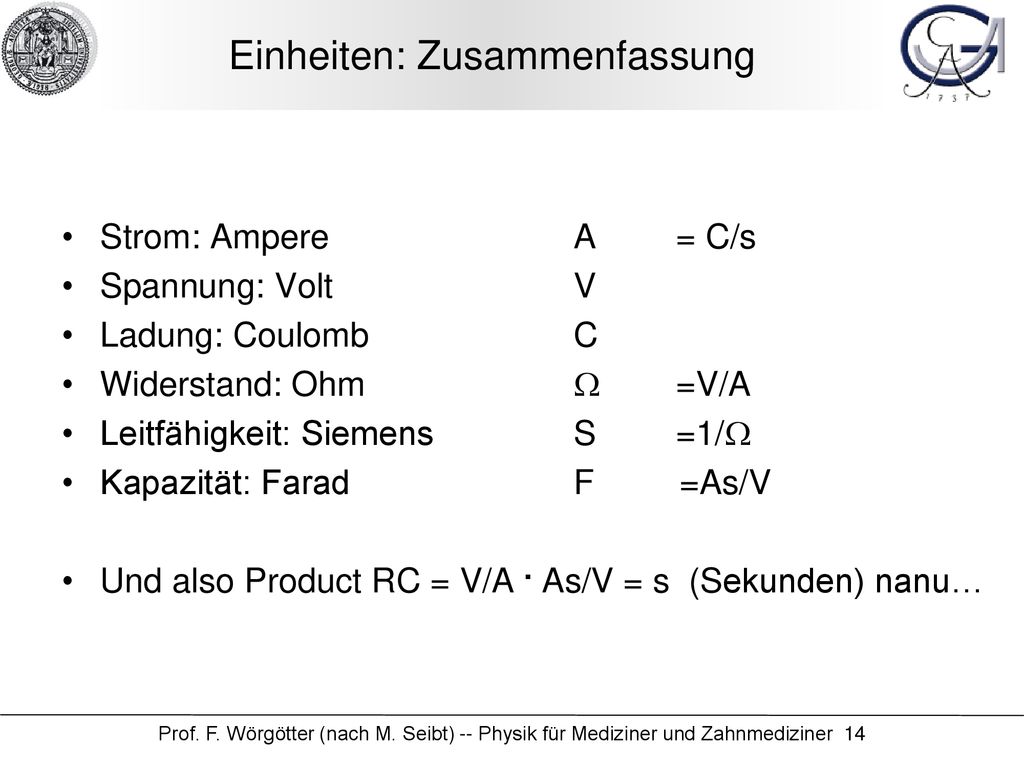

11 Einheiten: Zusammenfassung
Strom: Ampere A = C/s Spannung: Volt V Ladung: Coulomb C Widerstand: Ohm W =V/A Leitfähigkeit: Siemens S =1/W Kapazität: Farad F =As/V Und also Product RC = V/A . As/V = s (Sekunden) nanu… Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 14

12 Elektronische Bauelemente (just for fun)
Widerstände Kondensatoren Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 15

13 Membranen als R-C Schaltkreise
V Uc C A I U 2 R 1 1: Aufladung 2: Entladung UR Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 16

14 Kondensator: Ent- und Beladung

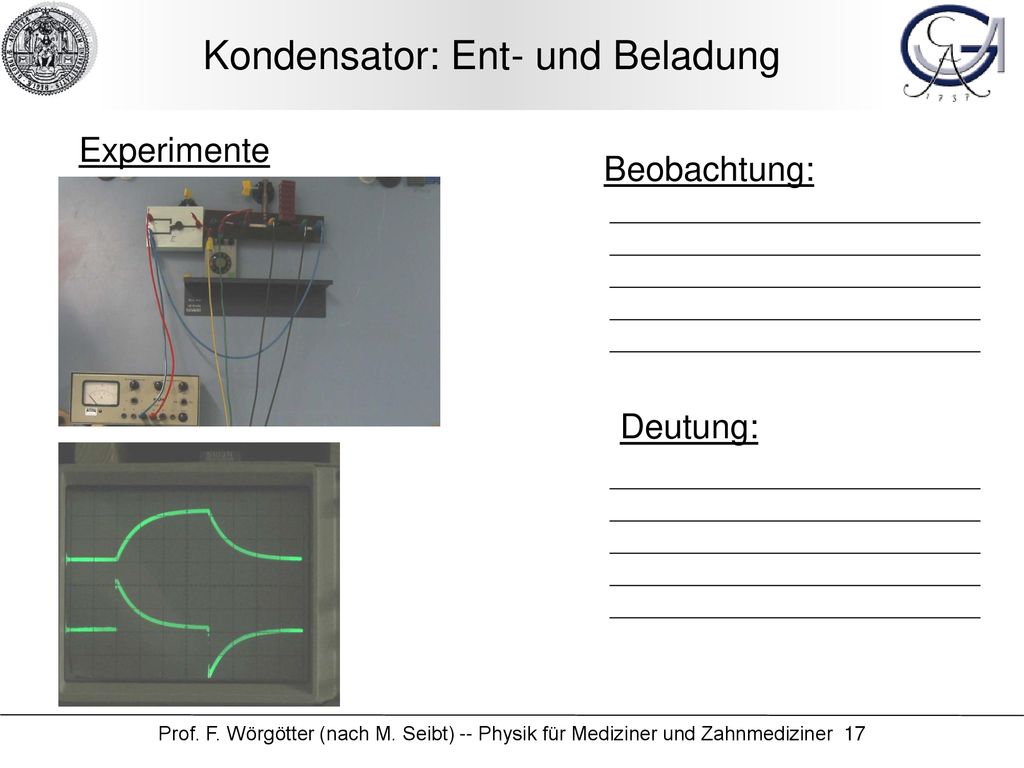

Experimente Beobachtung: Deutung: Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 17

15 ...Aufladung: Wie verhält sich UC
In diesem Kreis sind Strom und Spannung nicht konstant! Uc I. Kirchhoff I U C A Ohm UR Unter Verwendung der Stromdefinition 2 R 1 Erhält man: Für UC erstmal (Definition kapazitive Spannung): II. Kirchhoff Lösen der DGL: Damit: Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 18

16 ...Entladung: Wie verhält sich UC
UR 2 R 1 die Zeitkonstante t der exponentiellen Auf- und Entladungskurven ist t = RC Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 19

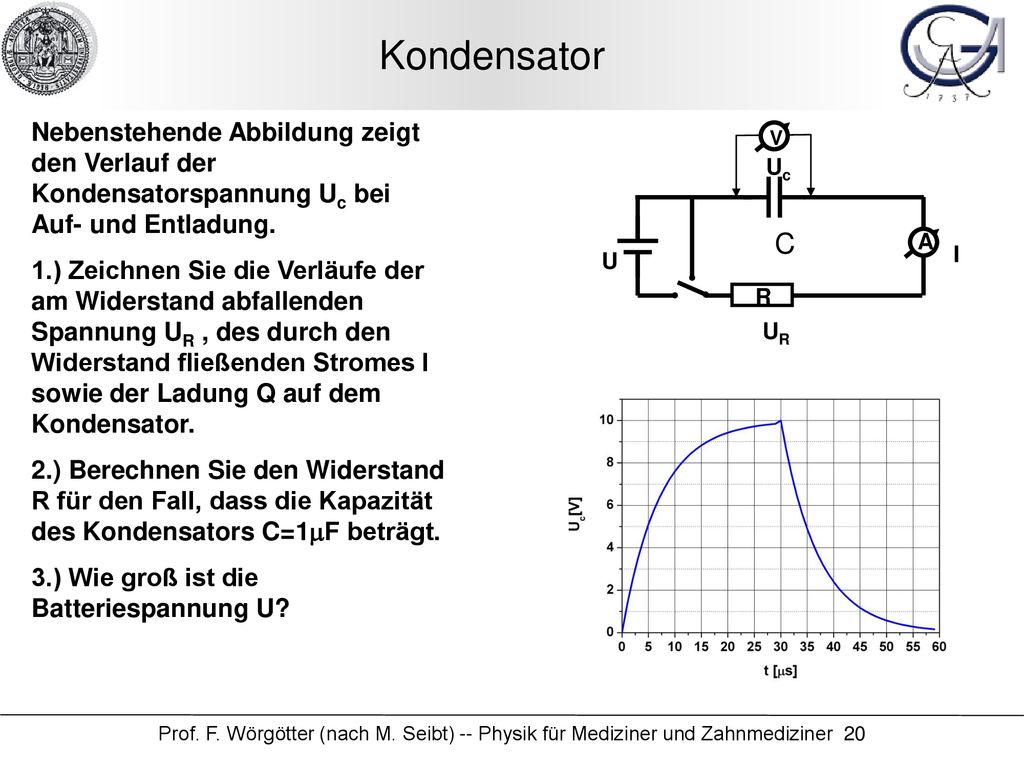

17 Kondensator Nebenstehende Abbildung zeigt den Verlauf der Kondensatorspannung Uc bei Auf- und Entladung. 1.) Zeichnen Sie die Verläufe der am Widerstand abfallenden Spannung UR , des durch den Widerstand fließenden Stromes I sowie der Ladung Q auf dem Kondensator. 2.) Berechnen Sie den Widerstand R für den Fall, dass die Kapazität des Kondensators C=1mF beträgt. 3.) Wie groß ist die Batteriespannung U? V R C A I Uc UR U Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 20

18 Kontrollfragen Nennen Sie die treibende Kraft für Diffusionsprozesse
Nennen Sie die mikroskopische Ursache für Diffusionsprozesse Verknüpfen Sie Diffusionsstrom und Konzentrationsgradienten über eine Gleichung Von welchen Größen hängt der Diffusionskoeffizient (die Diffusionsgeschwindigkeit) ab? In welche Richtung erfolgt der Materialtransport bei Osmose? Berechnen Sie den osmotischen Druck in der Aufgabe zwei Seiten zuvor. Welche Ströme stehen bei der Osmose in Konkurrenz? Welche Größe wird als Permeabilität einer Membran bezeichnet? Was sind semi- und selektiv-permeable Membranen? Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 21

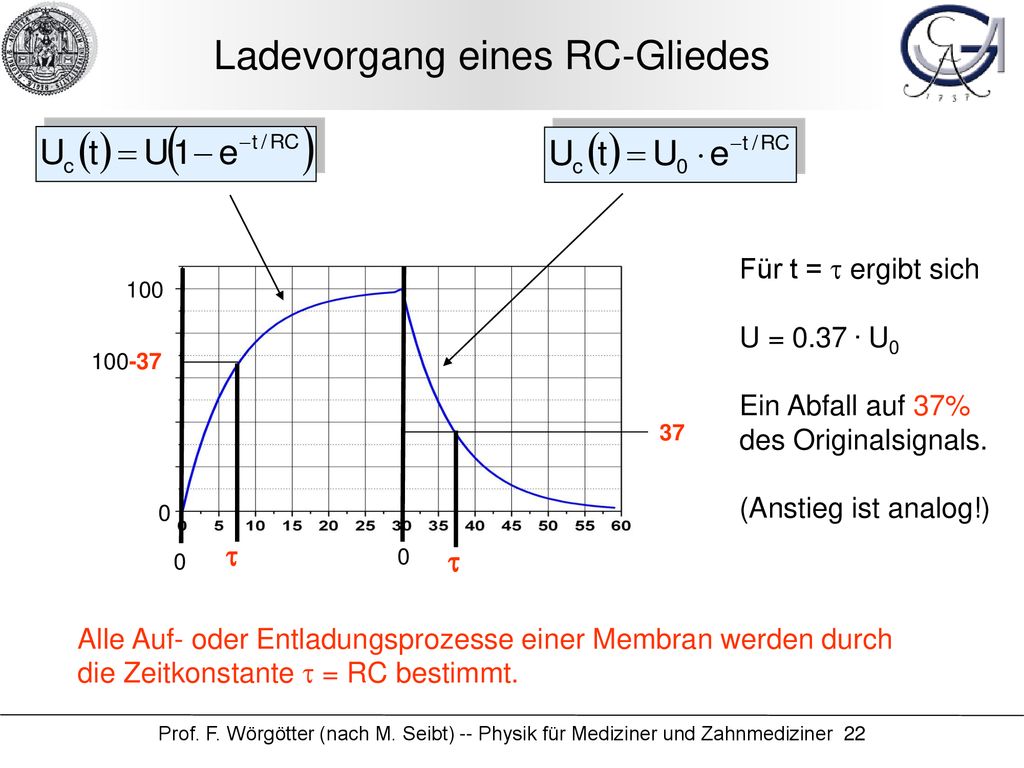

19 Ladevorgang eines RC-Gliedes
100 Für t = t ergibt sich U = U0 Ein Abfall auf 37% des Originalsignals. (Anstieg ist analog!) 100-37 t 37 t Alle Auf- oder Entladungsprozesse einer Membran werden durch die Zeitkonstante t = RC bestimmt. Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 22

20 Wasserstoff „Bombe“ und Star Wars
Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 23

21 Diffusion durch selektiv-permeable Membranen: Membranspannung

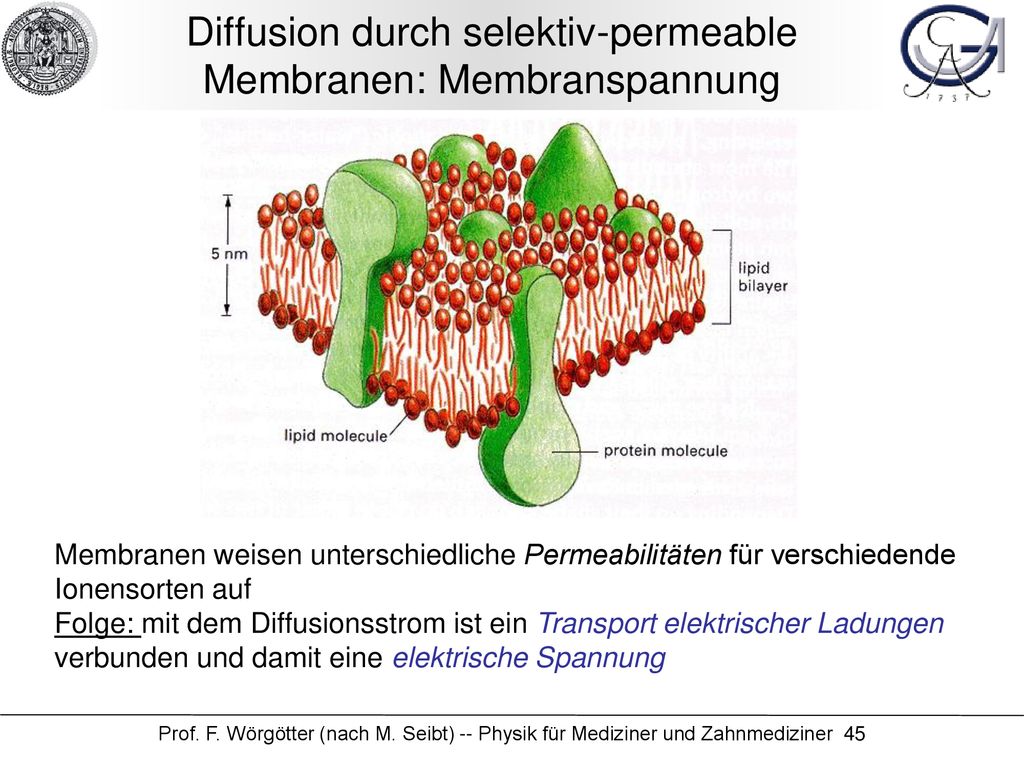

Membranen weisen unterschiedliche Permeabilitäten für verschiedende Ionensorten auf Folge: mit dem Diffusionsstrom ist ein Transport elektrischer Ladungen verbunden und damit eine elektrische Spannung Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 24

22 Membranspannung elektr. Feld Diffusionsstrom Am Anfang = Null Na+ Cl-
Membran sei semipermeable für Natrium aber nicht für Chlorid! Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 25

23 Membranspannung: stationärer Zustand

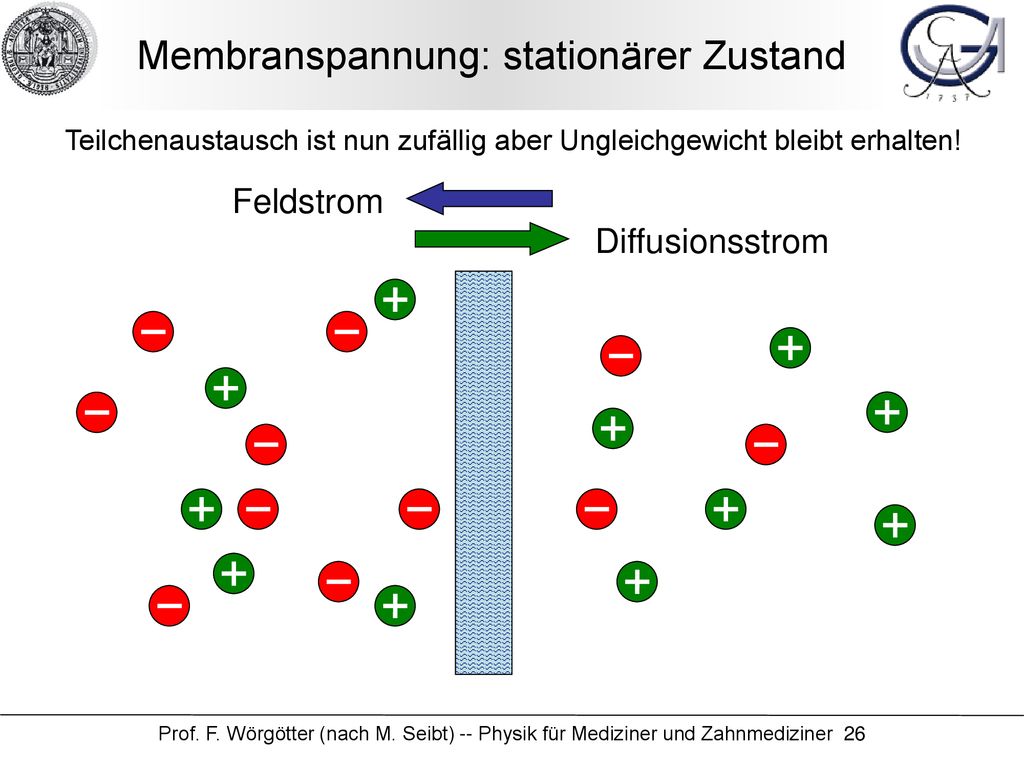

Teilchenaustausch ist nun zufällig aber Ungleichgewicht bleibt erhalten! Feldstrom Diffusionsstrom Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 26

24 Membranspannung: stationärer Zustand
Also im Mittel: elektr. Feld Diffusionsstrom Bei der Ladungstrennung bleiben die getrennten Ladungen nahe der Membran. Diese wirkt also wie ein Kondensator. Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 27

25 Membranspannung: stationärer Zustand
Feldstrom Diffusionsstrom im stationären Zustand sind Feldstrom und Diffusionsstrom entgegengerichtet und gleich groß die sich einstellende Spannung heißt Membranspannung UM sie ist durch die Nernst-Gleichung gegeben: kB: 1.38∙10-23J/K, Boltzmann-Konstant T: absolute Temperatur (in K) z: Wertigkeit des Ions e: Elementarladung (e=1.602∙10-19As) Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 28

26 Physiologische Konvention
Die physiologische Messvorschrift vereinbart, dass U=φi – φa, d.h. U ist das Zellpotential (φi) bezogen auf das extrazelluläre Potential (φa ). Mit dieser Vereinbarung liefert die Nernst-Gleichung ein korrektes Vorzeichen von U. U Membran ca ci Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 29

27 Nernstsche Gleichung I
U: Membranspannung; kB: Boltzmann-Konstante; T: (absolute) Temperatur; e: Elementarladung; z: Wertigkeit der durchtretenden Ionen; c1,c2: Ionen-Konzentrationen Die Auftragung U vs. ca/ci liefert folgenden Verlauf: U Membran ca ci Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 30

28 Nernstsche Gleichung II
Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 31

29 Nernstsche Gleichung III

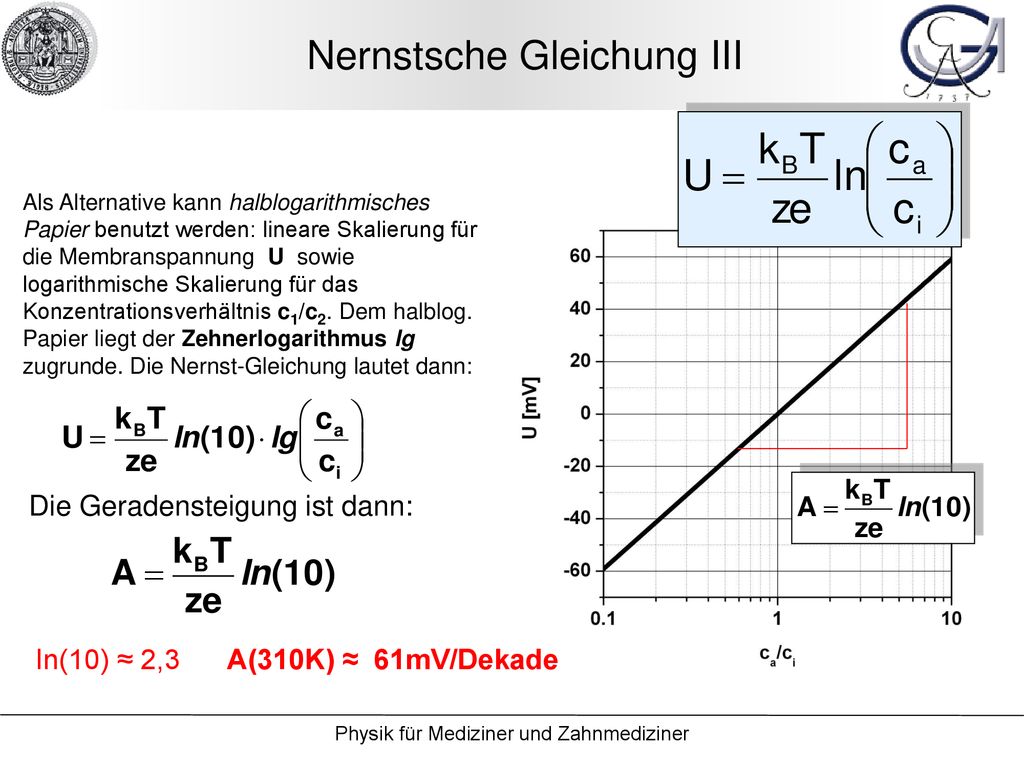

Als Alternative kann halblogarithmisches Papier benutzt werden: lineare Skalierung für die Membranspannung U sowie logarithmische Skalierung für das Konzentrationsverhältnis c1/c2. Dem halblog. Papier liegt der Zehnerlogarithmus lg zugrunde. Die Nernst-Gleichung lautet dann: Die Geradensteigung ist dann: ln(10) ≈ 2, A(310K) ≈ 61mV/Dekade Physik für Mediziner und Zahnmediziner

30 reale Membranen: endliche Permeabilität für K+, Na+, Cl-
Membranaufbau: Doppellipidschicht mit eingelagerten Ionenkanälen Doppellipidschicht ist impermeabel Ionenkanäle besitzen veränderliche Permeabilitäten (steuerbar) Programm: Erarbeiten eines elektrischen Schaltkreises mit analogen Eigenschaften (Ersatzschaltbild) Berechnung der Ruhemembranspannung Überlegungen zur Dynamik wichtige Größenordnungen Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 33

31 die Zellmembran als Kondensator
Q=0 Q=0 Plattenkondensator als Modell der Zellmembran Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 34

32 die Zellmembran als Kondensator
Plattenkondensator als Modell der Zellmembran Kapazität C eines Plattenkondensators A: Fläche des Kondensators e: Dielektrizitätskonstante e0: absolute Dielektrizitätskonstante (=8.854∙10-12AsV-1m-1) d: Abstand der Platten d Man erhält: Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 35

33 Ladevorgang einer Zellmembran
100 Für t = t ergibt sich U = U0 Ein Abfall auf 37% des Originalsignals. (Anstieg ist analog!) 100-37 t 37 t Alle Auf- oder Entladungsprozesse einer Membran werden durch die Zeitkonstante t = RC bestimmt. Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 36

34 Kapazität einer Zellmembran
Berechnen Sie die Zahl der im Innern einer Zelle (Volumen V=10-9 cm3, Oberfläche A= 5∙10-6cm2) vorhandenen K+-Ionen, wenn die Konzentration cK=0.141mol/l beträgt Zeigen Sie, dass die Kapazität dieser Zelle etwa C= 3.5 pF ist. Berechnen Sie die Ladung Q auf den beiden Seiten der Membran, die die Nernst-Spannung von Kalium (=-90mV) einstellt. Berechnen Sie die Zahl der Ionen, die dieser Ladung entsprechen. N≈1011 Ionen ... Q≈10-13As NQ ≈106 Ionen 5. Schätze den Strom I aus der Zeit eines Aktionspotenzials (1ms) ab, sowie den Widerstand der Membran 6. Schätzen Sie die Zeitkonstante der Umladung der Membran ab Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 37

35 ...reale Membranen Doppellipidschicht: Widerstand im GΩ- Bereich

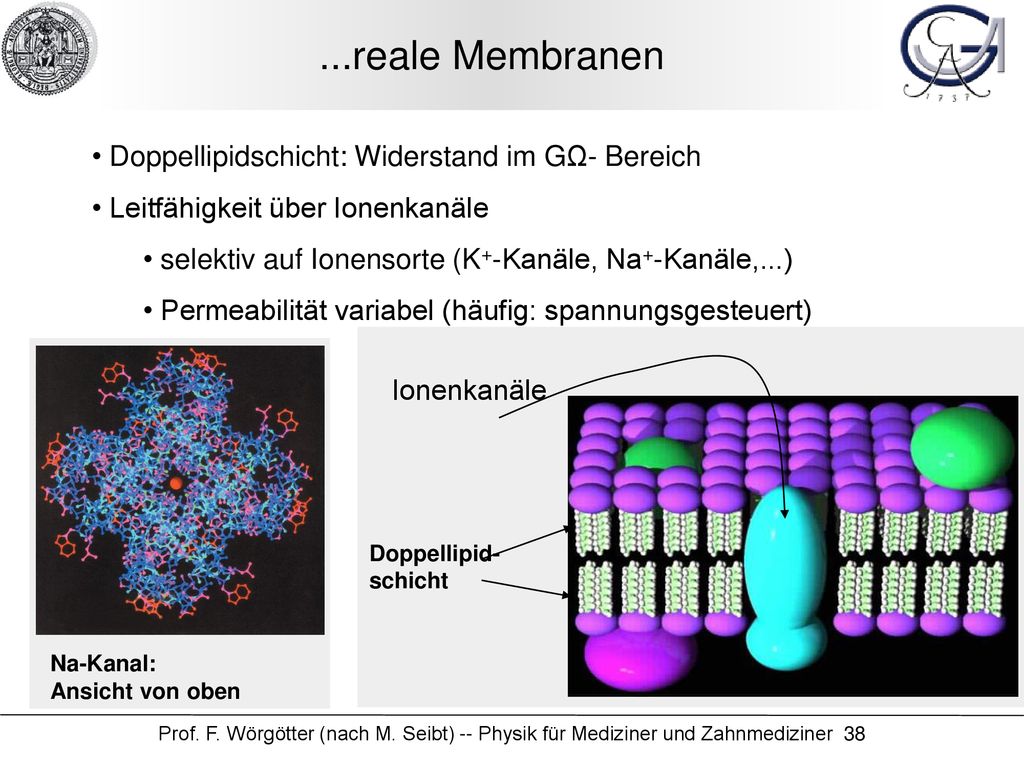

Leitfähigkeit über Ionenkanäle selektiv auf Ionensorte (K+-Kanäle, Na+-Kanäle,...) Permeabilität variabel (häufig: spannungsgesteuert) Ionenkanäle Doppellipid- schicht Na-Kanal: Ansicht von oben Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 38

36 Prof. F. Wörgötter (nach M
Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 40

37 ...Kategorien Grundlagen: notwendige Kenntnisse und Fähigkeiten
aus: Schmidt/Thews „Physiologie des Menschen“ aus: Klinke/Silbernagel „Lehrbuch der Physiologie“ Grundlagen: notwendige Kenntnisse und Fähigkeiten Wissenswertes: Informationen jenseits des Notwendigen Für Experten: Medzinische Physik... Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 41

38 Ursache der Diffusion: Brownsche Molekularbewegung
thermische Zufallsbewegung führt zum diffusiven Transport kleiner Teilchen Mikroskopbild: Simulation: Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 42

39 ...physikalische Einheiten und Konzentrationsmaße
Teilchenkonzentration: 1 Mol ist die Stoffmenge eines Systems, das aus ebenso vielen Einzelteilchen besteht, wie Atome in 12g des Kohlenstoffnuklids 12C enthalten sind (Avogadro- (oder Loschmidt-) Zahl NA=6∙1023) Stoffmenge: Angabe der Teilchenzahl in Mol Stoffmengendichte: die übliche Angabe von cn ist: mol/l und wird „molar“ genannt Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 43

40 ...der Kondensator Vorbereitung: der Kondensator (Ladungsspeicher)
einfachste Realisierung: Plattenkondensator Ladung auf den Platten: +/- Q Spannung am Kondensator Uc hängt mit der Ladung Q zusammen: C: Kapazität des Kondensators Schaltsymbol: Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 44

41 Diffusion durch selektiv-permeable Membranen: Membranspannung
Membranen weisen unterschiedliche Permeabilitäten für verschiedende Ionensorten auf Folge: mit dem Diffusionsstrom ist ein Transport elektrischer Ladungen verbunden und damit eine elektrische Spannung Prof. F. Wörgötter (nach M. Seibt) -- Physik für Mediziner und Zahnmediziner 45
