1 Leica BLK3D Imager Sketch & Document

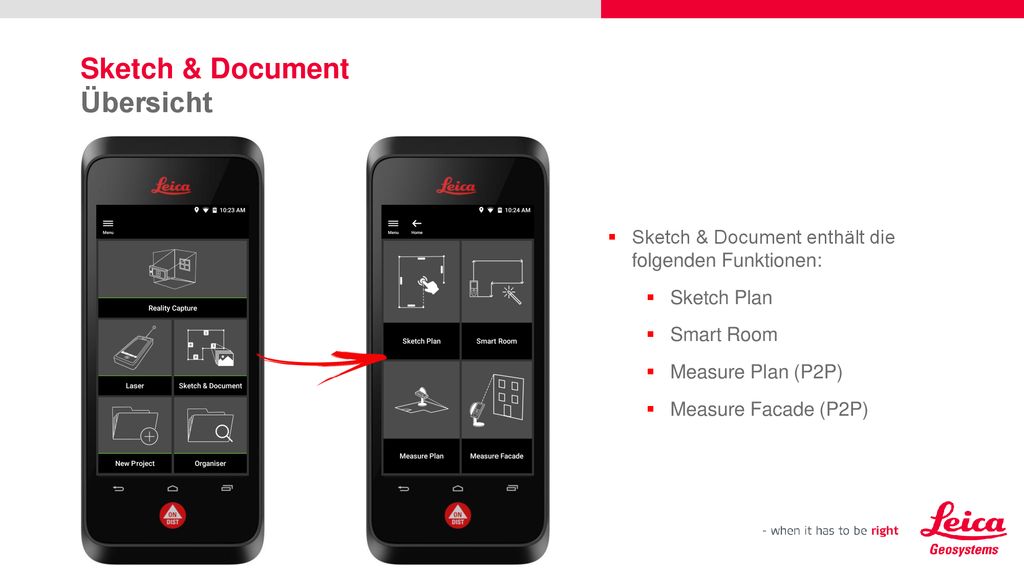

2 Sketch & Document Übersicht
Sketch & Document enthält die folgenden Funktionen: Sketch Plan Smart Room Measure Plan (P2P) Measure Facade (P2P)

3 Sketch & Document Sketch Plan - Übersicht
Erstellen Sie präzise Grundrisse oder beliebige Skizzen von der Umgebung Funktionen: Automatischer Fang von Kanten und Konturen Automatisches Skalieren Erstellen von Türen, Fenstern und Wandöffnungen 3D Ansicht 3D Fotos in der Zeichnung hinzufügen Exportieren von *.jpg, *.pdf and CAD Formaten (2D/3D)

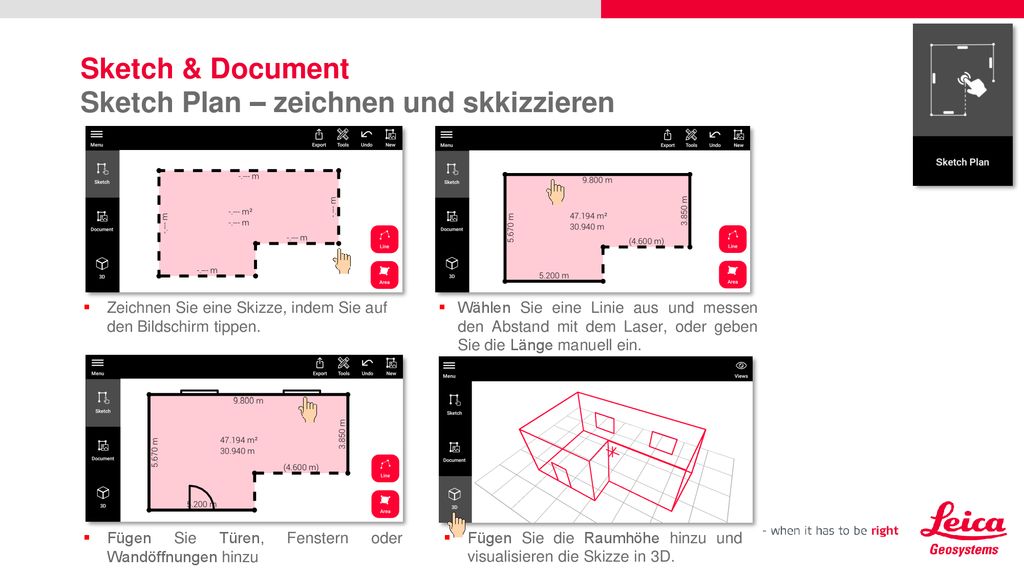

4 Sketch & Document Sketch Plan – zeichnen und skkizzieren
Zeichnen Sie eine Skizze, indem Sie auf den Bildschirm tippen. Wählen Sie eine Linie aus und messen den Abstand mit dem Laser, oder geben Sie die Länge manuell ein. Fügen Sie Türen, Fenstern oder Wandöffnungen hinzu Fügen Sie die Raumhöhe hinzu und visualisieren die Skizze in 3D.

5 Sketch & Document Sketch Plan – Document
Jeder Wand des Plans wird automatisch ein „Platz" zugewiesen. Tippen Sie auf einen ‚Platz', um sich ein 3D-Foto anzuschauen oder ein neues zu erstellen (bis zu 500 3D-Fotos). Tippen Sie erneut auf einen ‚Platz', um die 3D-Fotos anzuzeigen oder zu löschen. Export von verschiedenen Formaten, einschließlich 2D und 3D CAD

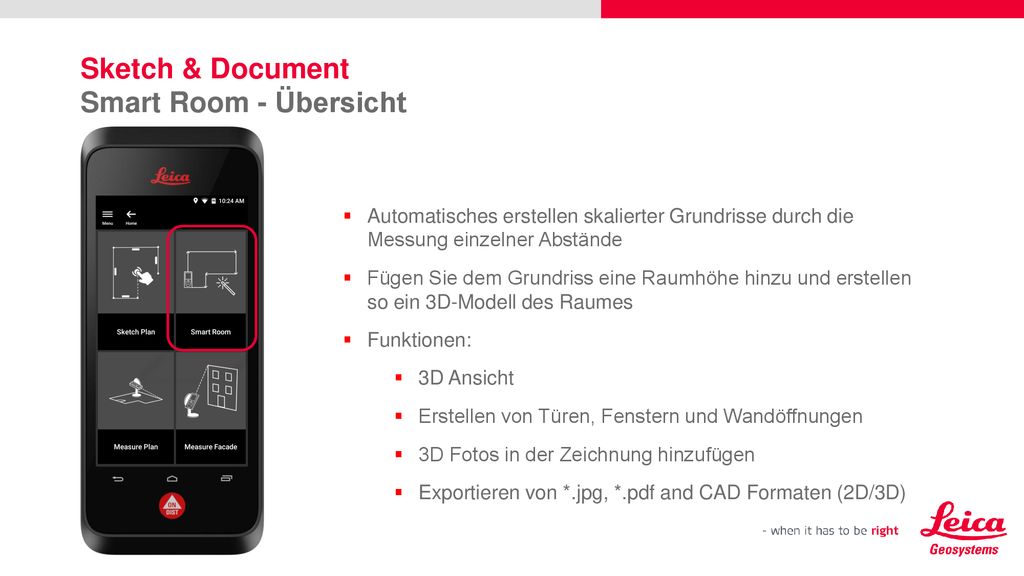

6 Sketch & Document Smart Room - Übersicht
Automatisches erstellen skalierter Grundrisse durch die Messung einzelner Abstände Fügen Sie dem Grundriss eine Raumhöhe hinzu und erstellen so ein 3D-Modell des Raumes Funktionen: 3D Ansicht Erstellen von Türen, Fenstern und Wandöffnungen 3D Fotos in der Zeichnung hinzufügen Exportieren von *.jpg, *.pdf and CAD Formaten (2D/3D)

7 Sketch & Document Smart Room - Regeln
Messanschlag anpassen (Wahl zwischen Rück-,und Vorderseite oder Eckadapter) Halten Sie den Bildschirm während der Messung von der Wand weggerichtet. Messen Sie den Raum im oder gegen den Uhrzeigersinn auf (Rückwärtsmessungen können auch durchgeführt werden). Die Raumhöhe kann jederzeit während des Messvorgangs gemessen werden.

8 Sketch & Document Smart Room- Grundriss erstellen
Alle Messwerte werden auf dem Bildschirm angezeigt. Bis zu 20 Messungen können einem Grundriss hinzugefügt werden Tipp: Für einen rechteckigen Raum sind nur 2 Messungen nötig Visualisieren und navigieren Sie im Grundriss in 3D.

9 Sketch & Document Measure Plan (P2P) - Übersicht
Punkt-zu-Punkt-Technologie zur Messung von unregelmäßigen und großen Formen Gemessene Punkte werden auf den Grundriss projiziert Nur möglich mit dem Leica DST 360 Adapter Funktionen: 3D Ansicht Erstellen von Türen, Fenstern und Wandöffnungen 3D Fotos in der Zeichnung hinzufügen Exportieren von *.jpg, *.pdf and CAD Formaten (2D/3D)

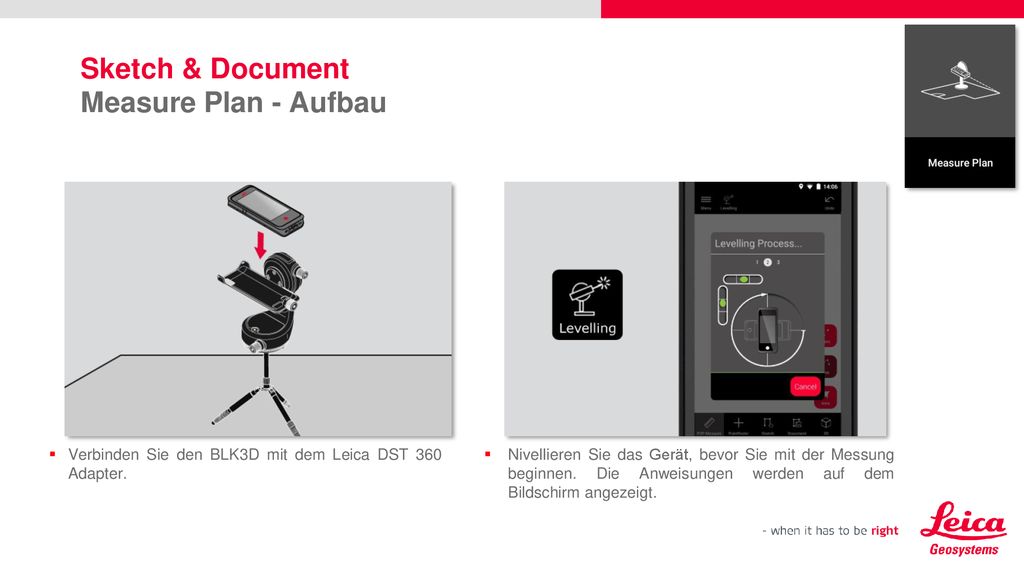

10 Sketch & Document Measure Plan - Aufbau
Verbinden Sie den BLK3D mit dem Leica DST Adapter. Nivellieren Sie das Gerät, bevor Sie mit der Messung beginnen. Die Anweisungen werden auf dem Bildschirm angezeigt.

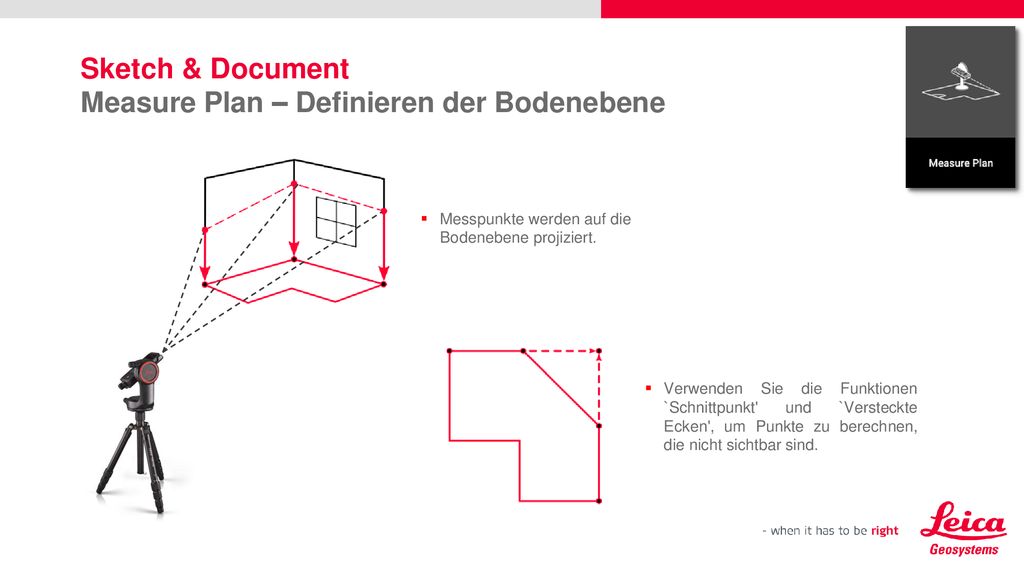

11 Sketch & Document Measure Plan – Definieren der Bodenebene
Messpunkte werden auf die Bodenebene projiziert. Verwenden Sie die Funktionen `Schnittpunkt' und `Versteckte Ecken', um Punkte zu berechnen, die nicht sichtbar sind.

12 Sketch & Document Measure Plan – Wie wird gemessen
Wählen Sie zwischen 'Punkt', 'Linie' oder 'Fläche', bevor Sie den Laser auf das Ziel richten. Messpunkte werden auf die Bodenebene projiziert und automatisch auf dem Bildschirm angezeigt. Aktivieren Sie optional den Zielsucher, um das Ziel mit der Frontkamera einfacher zu erkennen. Wenn alle Punkte gemessen sind, kann der Plan im Skizzenmodus geändert werden.

13 Sketch & Document Measure Facade (P2P) - Übersicht
Punkt-zu-Punkt-Technologie zur Messung von 2D-Plänen an vertikalen Flächen Definieren Sie einfach eine vertikale Ebene und alle gemessenen Punkte werden auf diese Ebene projiziert. Nur möglich mit dem Leica DST 360 Adapter Funktionen: 3D Fotos in der Zeichnung hinzufügen Exportieren von *.jpg, *.pdf and CAD Formaten (2D/raw)

14 Sketch & Document Measure Facade - Aufbau
Verbinden Sie den BLK3D mit dem Leica DST Adapter. Nivellieren Sie das Gerät, bevor Sie mit der Messung beginnen. Die Anweisungen werden auf dem Bildschirm angezeigt.

15 Sketch & Document Measure Facade – vertikale Ebene definieren
Messen Sie 2 Punkte an der Fassade, um eine vertikale Projektionsebene zu definieren. Folgen Sie den Anweisungen auf dem Bildschirm. Alle anderen Messpunkte werden auf die zuvor definierte vertikale Ebene projiziert.

16 Sketch & Document Measure Plan – Wie mache ich eine P2P Messungen
Wählen Sie zwischen 'Punkt', 'Linie' oder 'Fläche', bevor Sie den Laser auf das Ziel richten. Messpunkte werden auf die Bodenebene projiziert und automatisch auf dem Bildschirm angezeigt. Aktivieren Sie optional den Zielsucher, um das Ziel mit der Frontkamera einfacher zu erkennen. Wenn alle Punkte gemessen sind, kann der Plan im Skizzenmodus geändert werden.
