1 Vorlesung Software-Engineering I

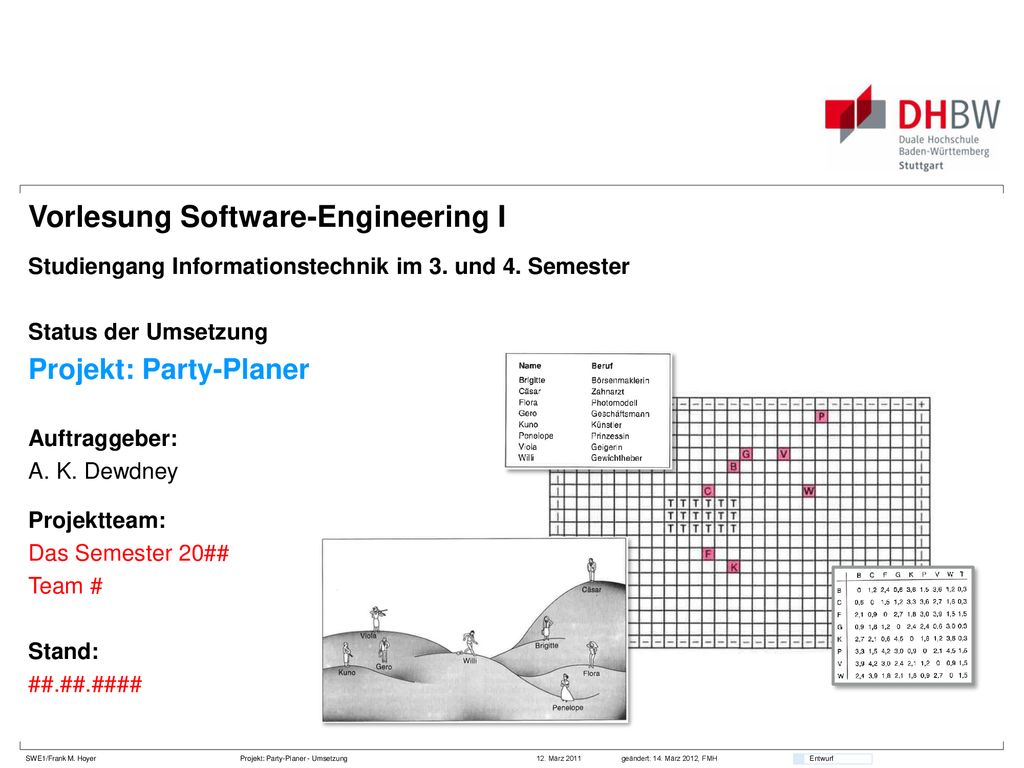

Studiengang Informationstechnik im 3. und 4. Semester Status der Umsetzung Projekt: Party-Planer Auftraggeber: A. K. Dewdney Projektteam: Das Semester 20## Team # Stand: ##.##.####

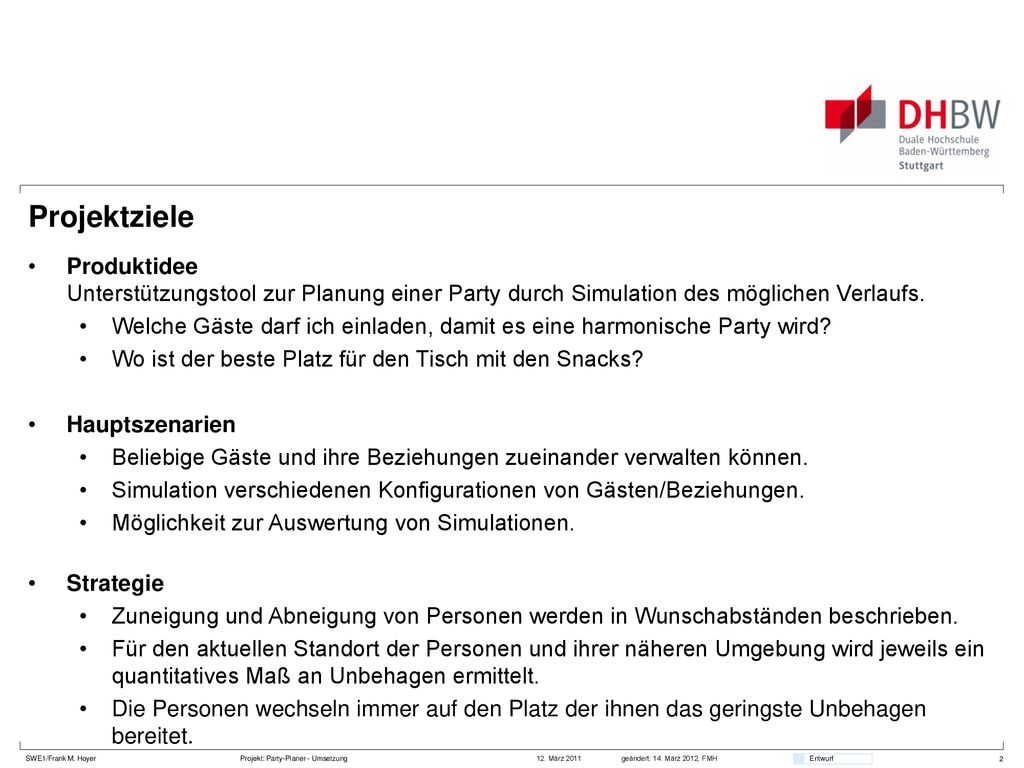

2 Projektziele Produktidee Unterstützungstool zur Planung einer Party durch Simulation des möglichen Verlaufs. Welche Gäste darf ich einladen, damit es eine harmonische Party wird? Wo ist der beste Platz für den Tisch mit den Snacks? Hauptszenarien Beliebige Gäste und ihre Beziehungen zueinander verwalten können. Simulation verschiedenen Konfigurationen von Gästen/Beziehungen. Möglichkeit zur Auswertung von Simulationen. Strategie Zuneigung und Abneigung von Personen werden in Wunschabständen beschrieben. Für den aktuellen Standort der Personen und ihrer näheren Umgebung wird jeweils ein quantitatives Maß an Unbehagen ermittelt. Die Personen wechseln immer auf den Platz der ihnen das geringste Unbehagen bereitet.

3 Hintergrundinfo Die Idee basiert auf einem Artikel von
Prof. Alexander K. Dewdney Die Originalimplementierung des PRATY-PLANERS stammt von Rich Gold ( 2003)ist aber leider im Web verschollen… Quelle: Spektrum der Wissenschaft, Computer Kurzweil III, 1998; Seite 48-51

4 Der Artikel

5 Applikationsbeschreibung

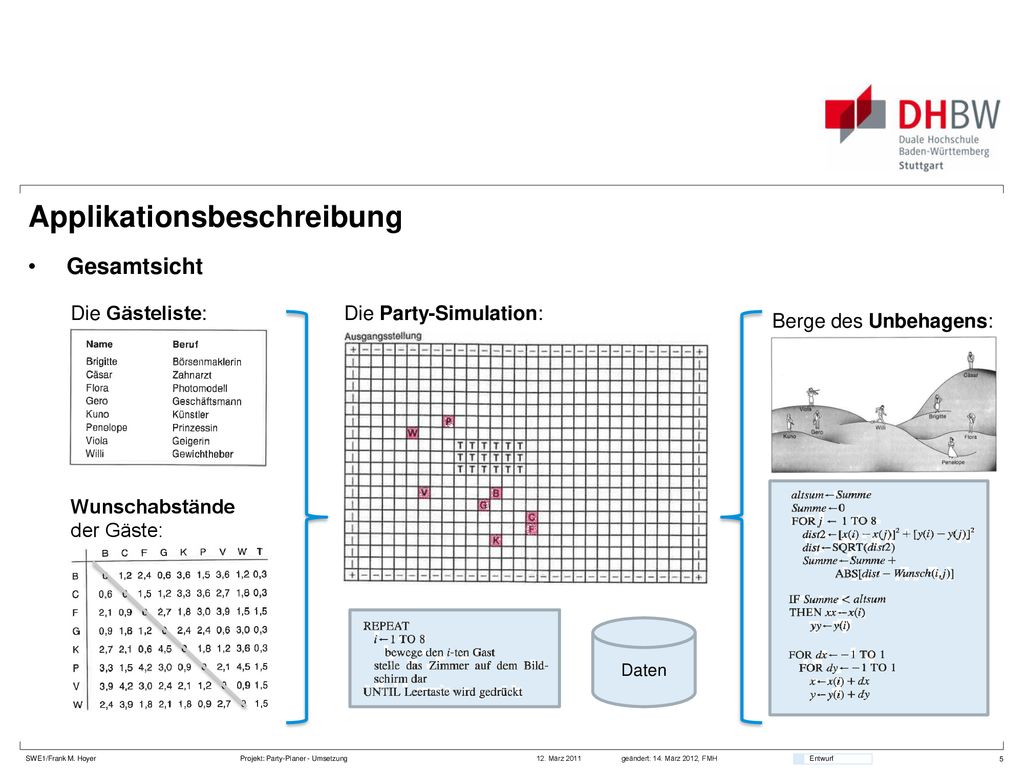

Gesamtsicht Die Gästeliste: Die Party-Simulation: Berge des Unbehagens: Wunschabstände der Gäste: Daten

6 Concept-Map <Modul> Steuerfluss Hier bitte die eigene
Übersicht einfügen… <Daten> Datenfluss Concept-Map 8. Testmgm. 5. Import/Export Gäste- liste Wunsch- abstände 1. Konfig. Raum planen 4. Steuerung 1. Konfiguration Personen Daten Tisch pos. 6. Import/ Export 3. Befindlichkeit Raum Daten akt. Sim. Daten 5. Import/Export Historie 2. Darstellung 6. Export Personen bewegen 7. Statistik

7 Modulgruppen (und Kanban-Boards)

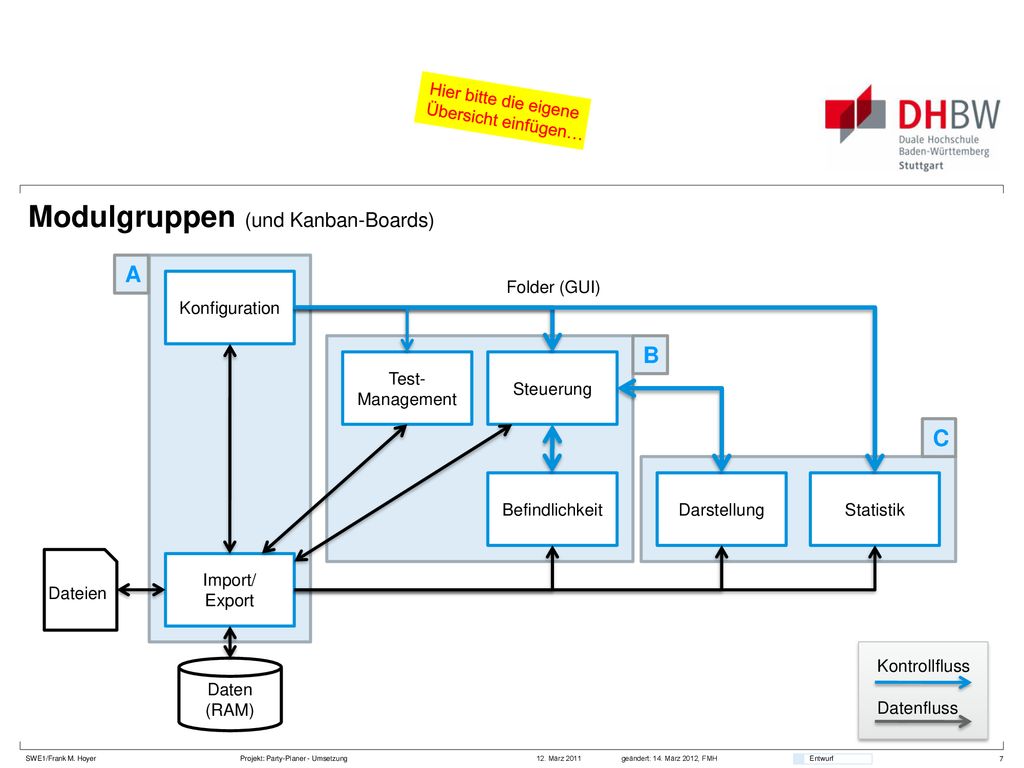

Hier bitte die eigene Übersicht einfügen… Modulgruppen (und Kanban-Boards) A Konfiguration Folder (GUI) B Test- Management Steuerung C Befindlichkeit Darstellung Statistik Dateien Import/ Export Kontrollfluss Daten (RAM) Datenfluss

8 Team und Modulaufteilung – Projektgruppe #
Hier bitte die eigene Übersicht einfügen… Team und Modulaufteilung – Projektgruppe # Team Mitglieder Module (Beschreibung) Board Team #: – Module 5+6 (Import/Export) A Team #: – Modul 1 (Konfiguration) A Team #: – Module 4+8 (Steuerung, Testumgebung) B Team #: – Modul 3 (Befindlichkeitsberechung) B Team #: – Modul 2 (Darstellung) C Team #: – Modul 7 (Statistik+Sim.daten) C

9 Releaseplanung Entwurf ! Hier bitte die eigene Übersicht einfügen…
Version 1.0 Review Version 0.5 Version 0.8 Rahmenapplikation mit Menüaufrufen Datenschnittstelle (Zugriffe) umgesetzt Laden/Speichern der Daten aus/in Datei Ablaufsteuerung umgesetzt Befindlichkeitsberechnung (Gast bewegen) umgesetzt Darstellung (Neuzeichnen) umgesetzt (einf. Version!) Statistik umgesetzt (einfache Version) Konfiguration möglich Testmgm. umgesetzt UNIT-Tests Darstellung umgesetzt (Animation ?) Statistik (Grafik) 11. (<Datum>) 14. (<Datum>) 17. (<Datum>) 19. (<Datum>) 20. (<Datum>)

10 Party-Planer: Gesamtablauf
Ablauf-Steuerung [für jede Iteration] [für jeden Gast] Konfiguration Gast bewegen Darstellung zeichnen Statistik Von Datei laden oder eingeben: Gästeliste Wunschabstände Raum, Tisch Anzahl Iteration Simulations- geschwindigkeit Für alle freien Nachbarfelder die Befindlichkeit berechnen. Auf das Feld mit der besten Befindlichkeit wechseln komplett neu zeichnen oder Figuren animieren. Panikfaktor für jeden Gast über die Iterationen Durchschnitts- pro Gast für die Party Simulation bis Anzahl Iterationen erreicht oder <Stop> gedrückt wird.

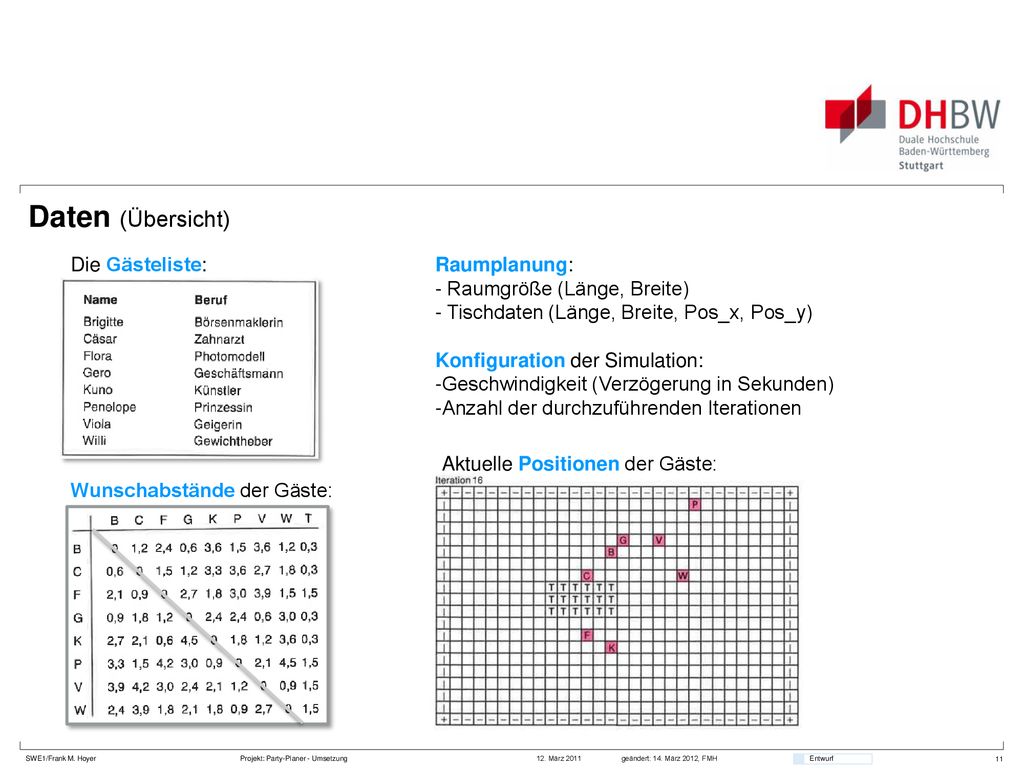

11 Daten (Übersicht) Die Gästeliste: Raumplanung:
- Raumgröße (Länge, Breite) - Tischdaten (Länge, Breite, Pos_x, Pos_y) Konfiguration der Simulation: Geschwindigkeit (Verzögerung in Sekunden) Anzahl der durchzuführenden Iterationen Aktuelle Positionen der Gäste: Wunschabstände der Gäste:

12 B Koordinatensystem Das default Rastermaß ist 0,5m.
x 0,5 x 0,5 > 0,5 0,25 p W T B y 0,25 0,5 y B Symbole: Das default Rastermaß ist 0,5m. Die Gäste stehen immer Mitte Feld, d.h. B steht auf x=0,75; y=0,75 Die Maße sind inklusive, d.h. 0,5 ist noch im ersten Feld, > 0,5 bis 1.0 im zweiten Feld. Gästeliste (Testdaten): ID; Name; Beruf; Icon; Start_x; Start_y 1; Brigitte; Börsenmaklerin; 1; 3,25; 3,25 2; Penelope; Prinzessin; 2; 2,25; 0,75 3; Willi; Gewichtheber; 3; 0,75; 1,25 1 = B 2 = P 3 = W

13 Gästeliste aus dem Original-Artikel

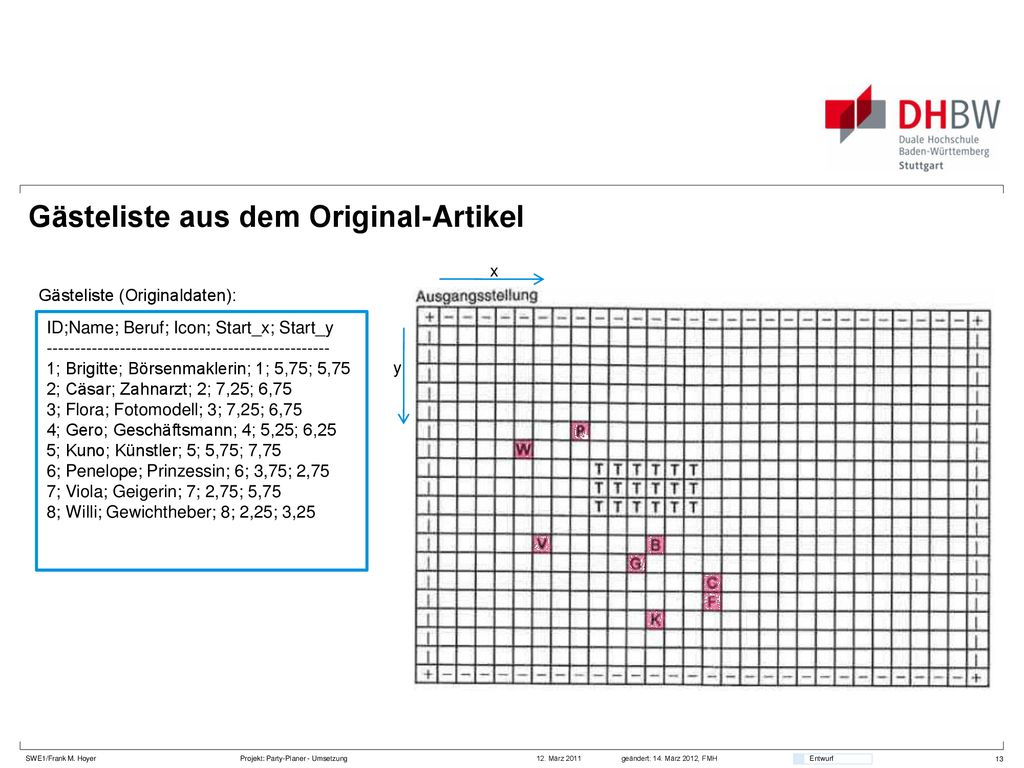

x Gästeliste (Originaldaten): ID;Name; Beruf; Icon; Start_x; Start_y 1; Brigitte; Börsenmaklerin; 1; 5,75; 5,75 2; Cäsar; Zahnarzt; 2; 7,25; 6,75 3; Flora; Fotomodell; 3; 7,25; 6,75 4; Gero; Geschäftsmann; 4; 5,25; 6,25 5; Kuno; Künstler; 5; 5,75; 7,75 6; Penelope; Prinzessin; 6; 3,75; 2,75 7; Viola; Geigerin; 7; 2,75; 5,75 8; Willi; Gewichtheber; 8; 2,25; 3,25 y

14 Relationen zwischen den Daten über Personen-IDs

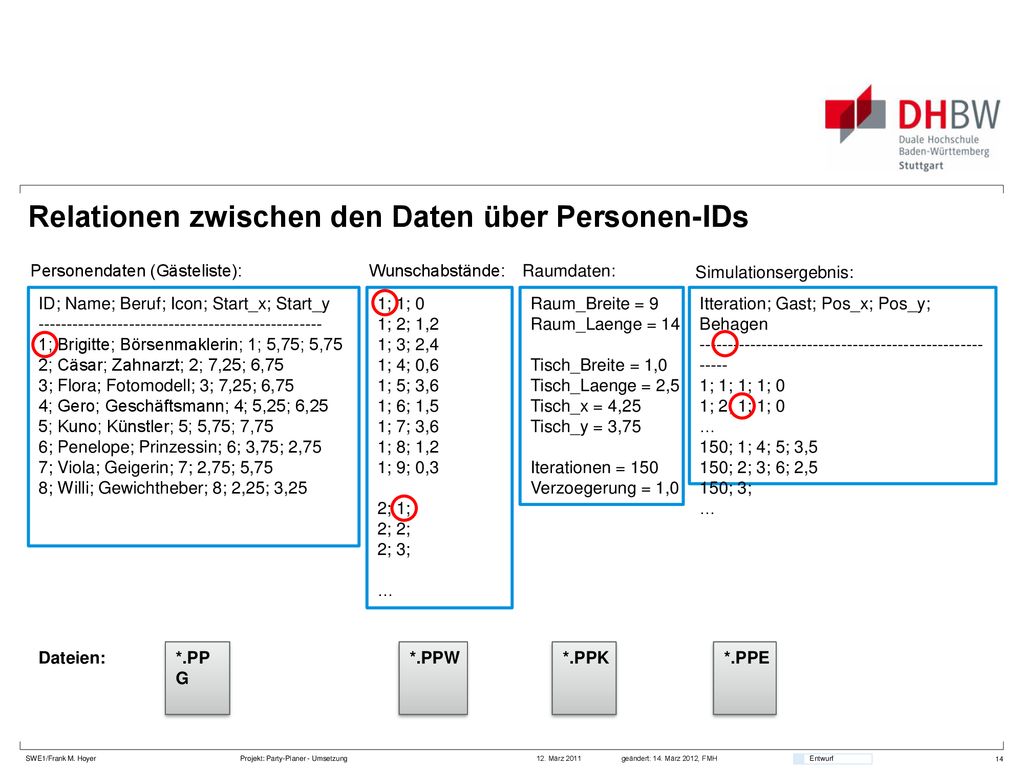

Personendaten (Gästeliste): Wunschabstände: Raumdaten: Simulationsergebnis: ID; Name; Beruf; Icon; Start_x; Start_y 1; Brigitte; Börsenmaklerin; 1; 5,75; 5,75 2; Cäsar; Zahnarzt; 2; 7,25; 6,75 3; Flora; Fotomodell; 3; 7,25; 6,75 4; Gero; Geschäftsmann; 4; 5,25; 6,25 5; Kuno; Künstler; 5; 5,75; 7,75 6; Penelope; Prinzessin; 6; 3,75; 2,75 7; Viola; Geigerin; 7; 2,75; 5,75 8; Willi; Gewichtheber; 8; 2,25; 3,25 1; 1; 0 1; 2; 1,2 1; 3; 2,4 1; 4; 0,6 1; 5; 3,6 1; 6; 1,5 1; 7; 3,6 1; 8; 1,2 1; 9; 0,3 2; 1; 2; 2; 2; 3; … Raum_Breite = 9 Raum_Laenge = 14 Tisch_Breite = 1,0 Tisch_Laenge = 2,5 Tisch_x = 4,25 Tisch_y = 3,75 Iterationen = 150 Verzoegerung = 1,0 Itteration; Gast; Pos_x; Pos_y; Behagen 1; 1; 1; 1; 0 1; 2; 1; 1; 0 … 150; 1; 4; 5; 3,5 150; 2; 3; 6; 2,5 150; 3; Dateien: *.PPG *.PPW *.PPK *.PPE

15 Entwurf für Ermittlung der Tischposition
0,5 x Raumdaten: Wunschabstände: p W T B y Raum_Breite = 5 Raum_Länge = 4 Tisch_Breite = 1,5 Tisch_Länge = 1 Tisch_x = 1,5 Tisch_y = 2,5 Iterationen = 3 Verzoegerung = 1,0 Raster = 0,5 Gast1;Gast2;Wunschabstand 1; 0; 0,3 1; 1; 0 1; 2; 1,5 1; 3; 1,2 2; 0; 1,5 2; 1; 3,3 2; 2; 0 2; 3; 4,5 3; 0; 1,5 3; 1; 2,4 3; 2; 0,9 3; 3; 0 Entwurf 1: alle Positionen (= Felder) 0,5 x p W T B y Der Tisch wird als Gast/Person mit ID=0 geführt Für die Abstandberechnung kann der Mittelpunkt des Tisches benutzt werden, bei der Kollisionsprüfung aber die gesamte Tischfläche prüfen! Entwurf 2: nur Mittelpunkt -> einfacher

16 Testdaten für Party-Planer (3 Personen & 3 Iterationen)
Gästeliste: Wunschabstände: Raumdaten: Simulationsergebnis: Name; Beruf; Icon; Start_x; Start_y 1; Brigitte; Börsenmaklerin; B; 3,25; 3,25 2; Penelope; Prinzessin; P; 2,25; 0,75 3; Willi; Gewichtheber; W; 0,75; 1,25 0; Tisch; Snaks; 0; 1,75; 2,5 Gast1;Gast2;Wunschabstand 1; 0; 0,3 1; 1; 0 1; 2; 1,5 1; 3; 1,2 2; 0; 1,5 2; 1; 3,3 2; 2; 0 2; 3; 4,5 3; 0; 1,5 3; 1; 2,4 3; 2; 0,9 3; 3; 0 Raum_Breite = 5 Raum_Länge = 4 Tisch_Breite = 1,5 Tisch_Länge = 1 Tisch_x = 1,5 Tisch_y = 2,5 Iterationen = 3 Speed = 1 Raster = 0,5 Iteration; Gast; x; y; Behagen 0; 1; 3,5; 3,5; ? 0; 2; 2,5; 1; ? 0; 2; 1; 1,5; ? 1; 1; ?; ?; ? 1; 2; ?; ?; ? 2; 1; ?; ?; ? 2; 2; ?; ?; ? 3; 1; ?; ?; ? 3; 2; ?; ?; ? 0,5 x p W T B y 0 = Tisch (T) Iteration 0 (Startaufstellung)

17 Testdaten für Party-Planer (3 Personen & 3 Iterationen)
Iteration 0 (Startaufstellung) Wunschabstände: Positionen: p W T B B P W T x y B 3,25 3,25 P 2,25 0,75 W 0,75 1,25 T 1,75 2,50 B ,5 1,2 0,3 P 3, ,5 1,5 W 2,4 0, ,5 nach Iteration 1 nach Iteration 2 nach Iteration 3 T p T W p T Was gehört auf einen Produktkarton? Der Name des Produkts Hersteller des Produkts Ein anschauliches Bild Eine Beschreibung der wesentlichen Leistungspunkte (Warum soll ich das Produkt kaufen?) evtl. Weitere ScreenShots der Benutzeroberfläche (aufzeigen wie einfach das Programm zu bedienen ist) Die Systemvoraussetzungen (Betriebssystem, CPU, Speicher, Grafikkarte, Laufwerk, etc.) (Preisschild) – meist als Aufkleber und daher nicht auf dem Produktkartonlayout W W p B B B

18 Screenshots Version #.# vom ##.##.20##

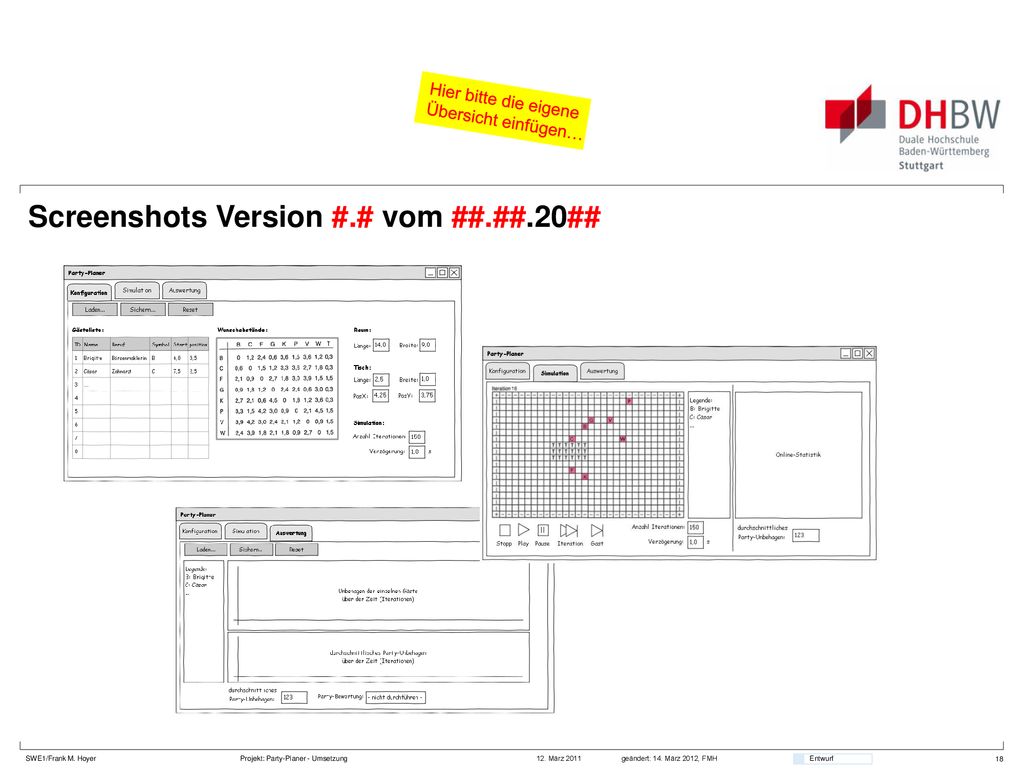

Hier bitte die eigene Übersicht einfügen… Screenshots Version #.# vom ##.##.20##

19 Modul-Beschreibungen
Party-Planer Modul-Beschreibungen

20 Modulbeschreibung - Modul 1: Konfiguration

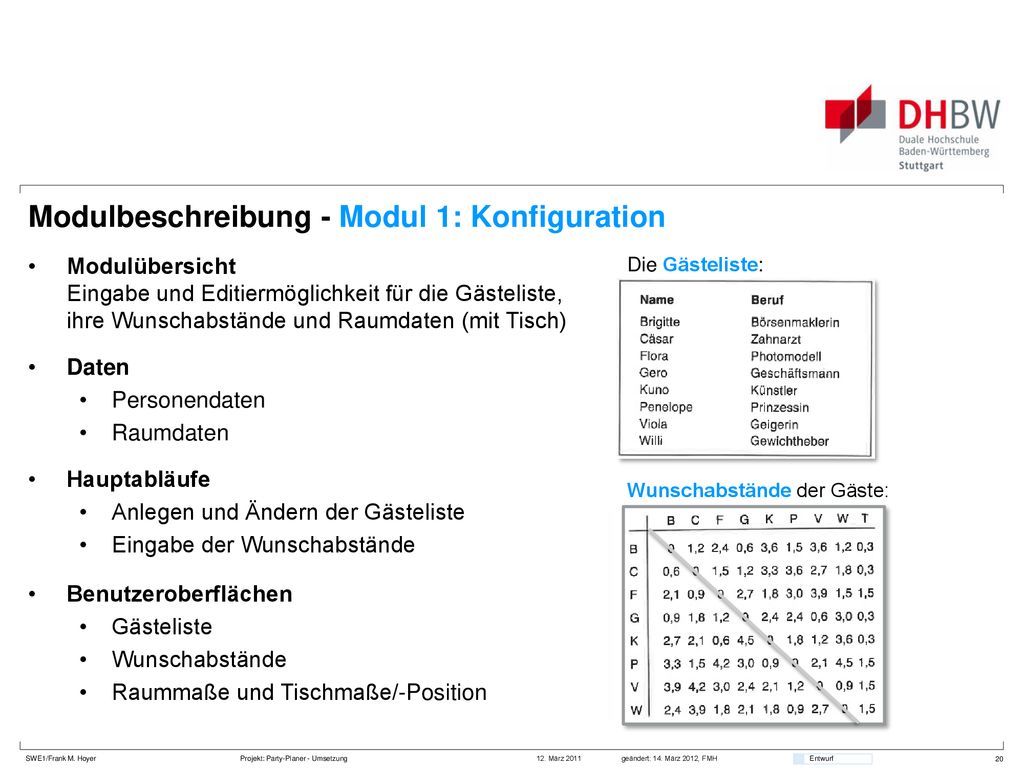

Modulübersicht Eingabe und Editiermöglichkeit für die Gästeliste, ihre Wunschabstände und Raumdaten (mit Tisch) Daten Personendaten Raumdaten Hauptabläufe Anlegen und Ändern der Gästeliste Eingabe der Wunschabstände Benutzeroberflächen Gästeliste Wunschabstände Raummaße und Tischmaße/-Position Die Gästeliste: Wunschabstände der Gäste:

21 Modulbeschreibung - Modul 2: Darstellung
Modulübersicht Darstellung des aktuellen Stands der Simulation. Daten Raumdaten mit Tisch Personendaten (Label, Icon etc.) akt. Simulationsdaten (Pos. d. Personen) Hauptabläufe Bewegung einer Person von einer Position zu einer anderen (evtl. mit Animation). Kollisionsprüfung. Benutzeroberfläche siehe Skizze (vereinfacht)

22 Modulbeschreibung - Modul 3: Befindlichkeitsberechnung

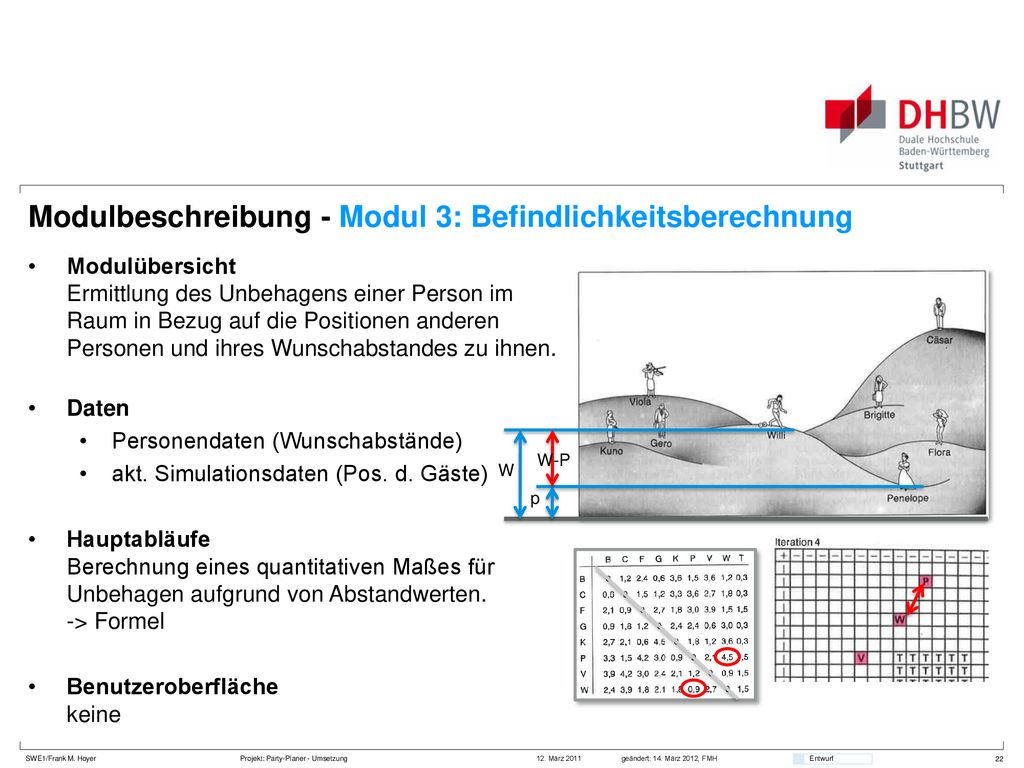

Modulübersicht Ermittlung des Unbehagens einer Person im Raum in Bezug auf die Positionen anderen Personen und ihres Wunschabstandes zu ihnen. Daten Personendaten (Wunschabstände) akt. Simulationsdaten (Pos. d. Gäste) Hauptabläufe Berechnung eines quantitativen Maßes für Unbehagen aufgrund von Abstandwerten. -> Formel Benutzeroberfläche keine W-P W p

23 Modulbeschreibung - Modul 4: Steuerung des Ablaufs
Modulübersicht Steuerung des gesamten Ablaufs der Simulation. Aufruf der beteiligten Module: Befindlichkeit Darstellung Daten Gästeliste Konfiguration Hauptabläufe Eine Simulation der Party mit den eingeladen Gästen durchführen. Benutzeroberfläche keine (-> siehe Darstellungsmodul) Darstellungsmodul Daten Befindlichkeitsmodul

24 Modulbeschreibung - Modul 5: Import/Export von Konfigurationen
Modulübersicht Speichern und Laden aller Konfigurationsdaten. Daten Personendaten Raumdaten Simulationskonfiguration Hauptabläufe Speichern aller Daten zu einer Simulation Laden aller Daten von einer Simulation Benutzeroberfläche Load/Save-Dialog Die Gästeliste: Wunschabstände der Gäste:

25 Modulbeschreibung - Modul 6: Export von Simulationsverläufen

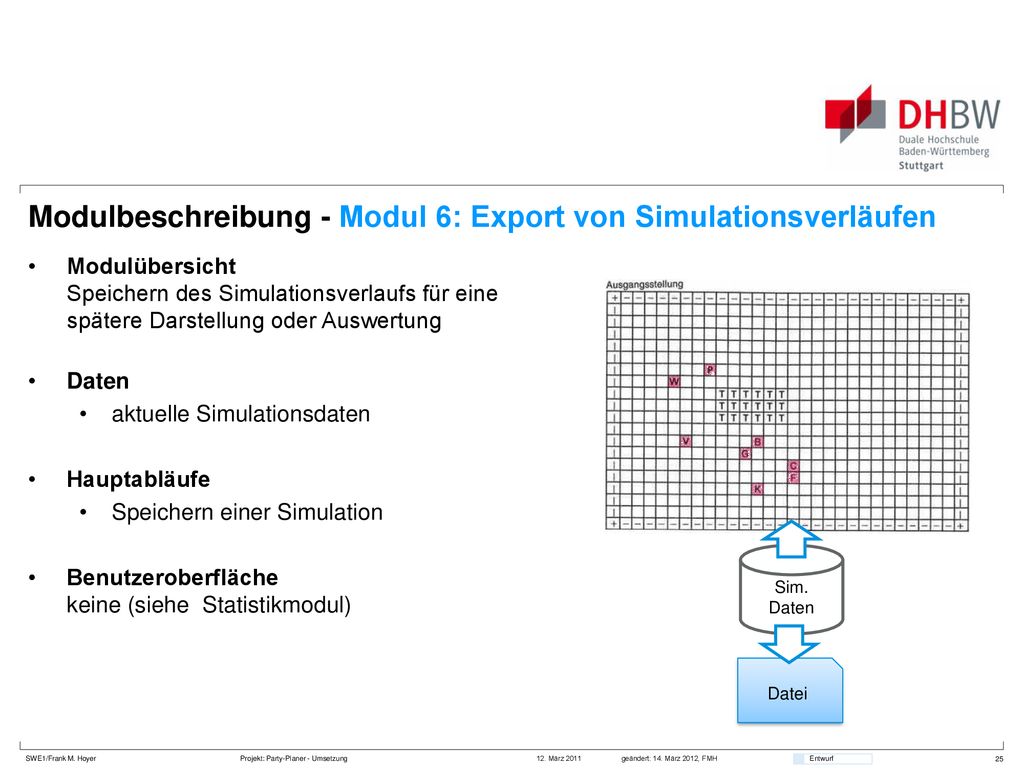

Modulübersicht Speichern des Simulationsverlaufs für eine spätere Darstellung oder Auswertung Daten aktuelle Simulationsdaten Hauptabläufe Speichern einer Simulation Benutzeroberfläche keine (siehe Statistikmodul) Sim. Daten Datei

26 Modulbeschreibung - Modul 7: Statistik von Simulationsverläufen
Modulübersicht Auswerten von Simulationsdaten zur Bewertung des Verlaufs. Kann die Party mit diesen Gästen stattfinden? Daten Simulationsdaten Hauptabläufe Bewertung ob eine Simulation positiv war. Benutzeroberfläche Ja (noch zu spezifizieren) Darstellung verschiedener Bewertungskriterien: Befindlichkeit der Personen im Partyverlauf Panik Status der Snacks

27 Modulbeschreibung - Modul 8: Testumgebung
Modulübersicht Test- und Debug-Umgebung für die gesamte Anwendung Daten alle Daten Hauptabläufe Systemtest durchführen (Modultests, Unit-Tests) Visualisieren der inneren Zustände der Datenspeicher Manipulation der Datenspeicher Benutzeroberfläche Ja (noch zu spezifizieren) Wunschabstände der Gäste: Sim. Daten

28 Details MoDule

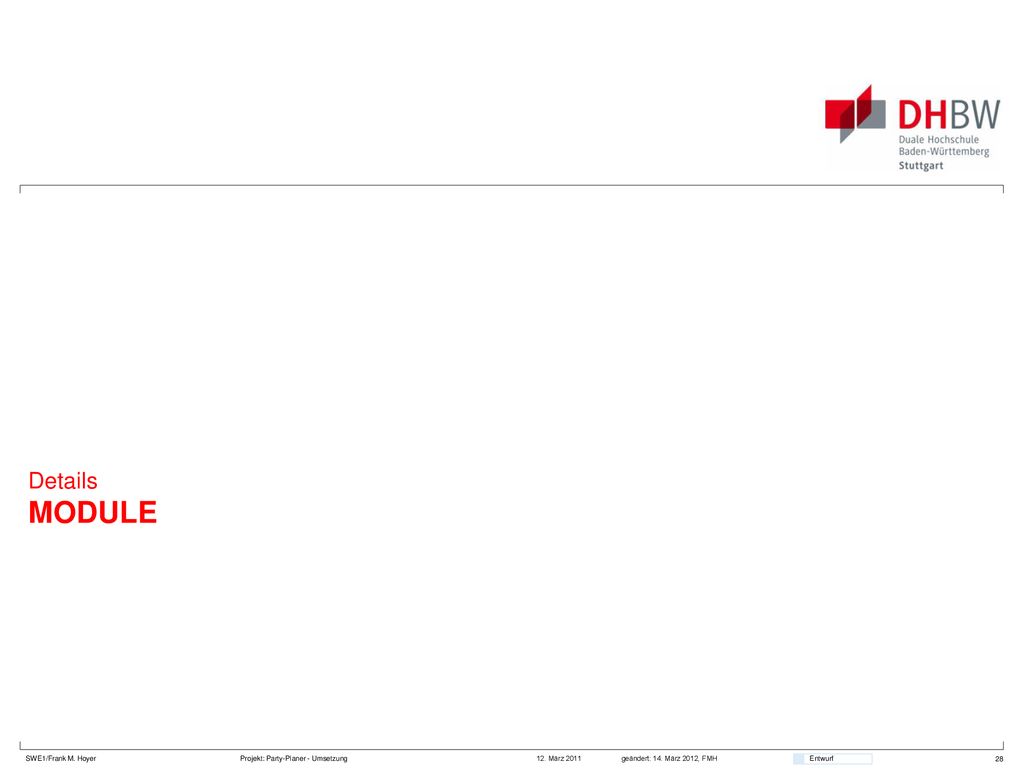

29 Moduldokumentationen hier einfügen
