2 Eine innovative Lösung

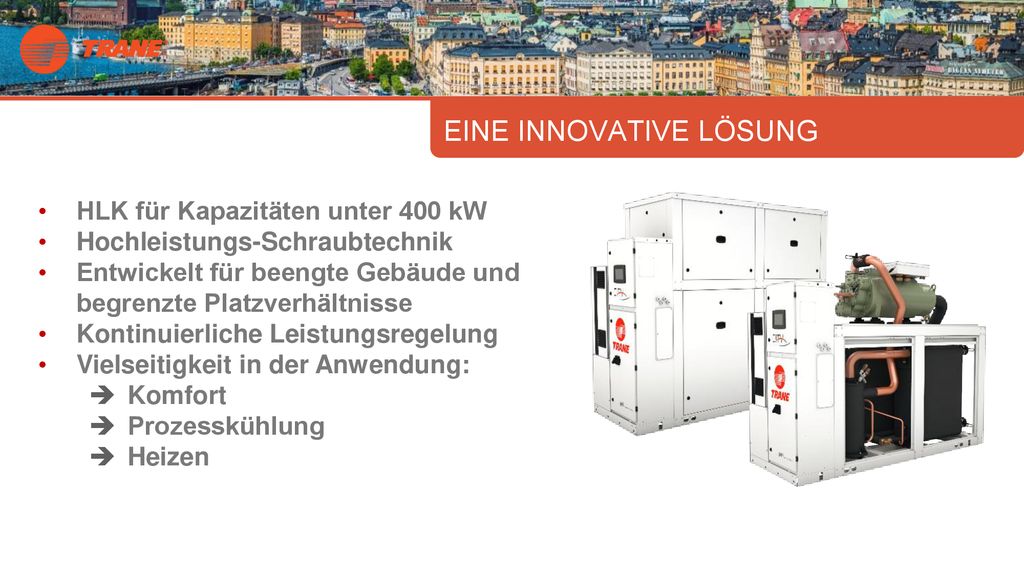

HLK für Kapazitäten unter 400 kW Hochleistungs-Schraubtechnik Entwickelt für beengte Gebäude und begrenzte Platzverhältnisse Kontinuierliche Leistungsregelung Vielseitigkeit in der Anwendung: Komfort Prozesskühlung Heizen

3 Nachhaltig 0 ODP Treibhauspotenzial bei nahezu 0 (<1)

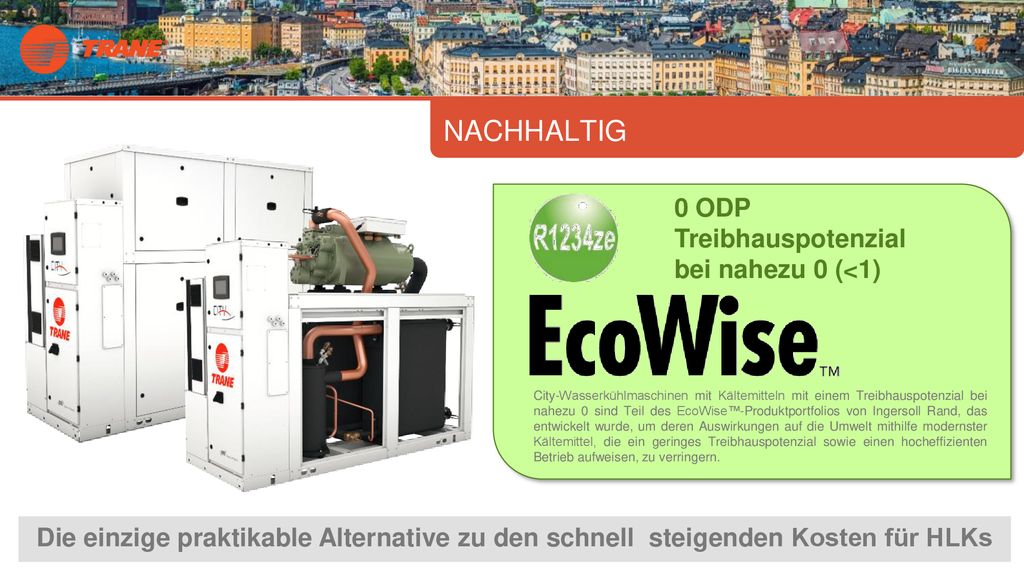

City-Wasserkühlmaschinen mit Kältemitteln mit einem Treibhauspotenzial bei nahezu 0 sind Teil des EcoWise™-Produktportfolios von Ingersoll Rand, das entwickelt wurde, um deren Auswirkungen auf die Umwelt mithilfe modernster Kältemittel, die ein geringes Treibhauspotenzial sowie einen hocheffizienten Betrieb aufweisen, zu verringern. Die einzige praktikable Alternative zu den schnell steigenden Kosten für HLKs

4 Trane-Expertise kompakt

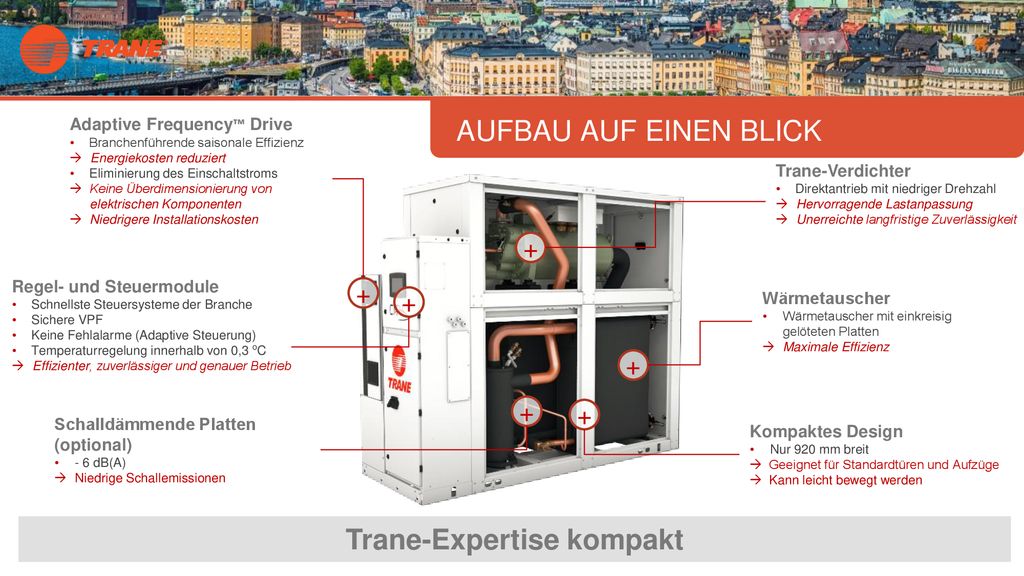

Adaptive Frequency™ Drive Branchenführende saisonale Effizienz  Energiekosten reduziert Eliminierung des Einschaltstroms Keine Überdimensionierung von elektrischen Komponenten Niedrigere Installationskosten AUFBAU AUF EINEN BLICK Trane-Verdichter Direktantrieb mit niedriger Drehzahl  Hervorragende Lastanpassung  Unerreichte langfristige Zuverlässigkeit + Regel- und Steuermodule Schnellste Steuersysteme der Branche Sichere VPF Keine Fehlalarme (Adaptive Steuerung) Temperaturregelung innerhalb von 0,3 oC  Effizienter, zuverlässiger und genauer Betrieb + + Wärmetauscher Wärmetauscher mit einkreisig gelöteten Platten  Maximale Effizienz + + + Schalldämmende Platten (optional) - 6 dB(A)  Niedrige Schallemissionen Kompaktes Design Nur 920 mm breit Geeignet für Standardtüren und Aufzüge Kann leicht bewegt werden Trane-Expertise kompakt

5 Optimiert für enge Platzverhältnisse

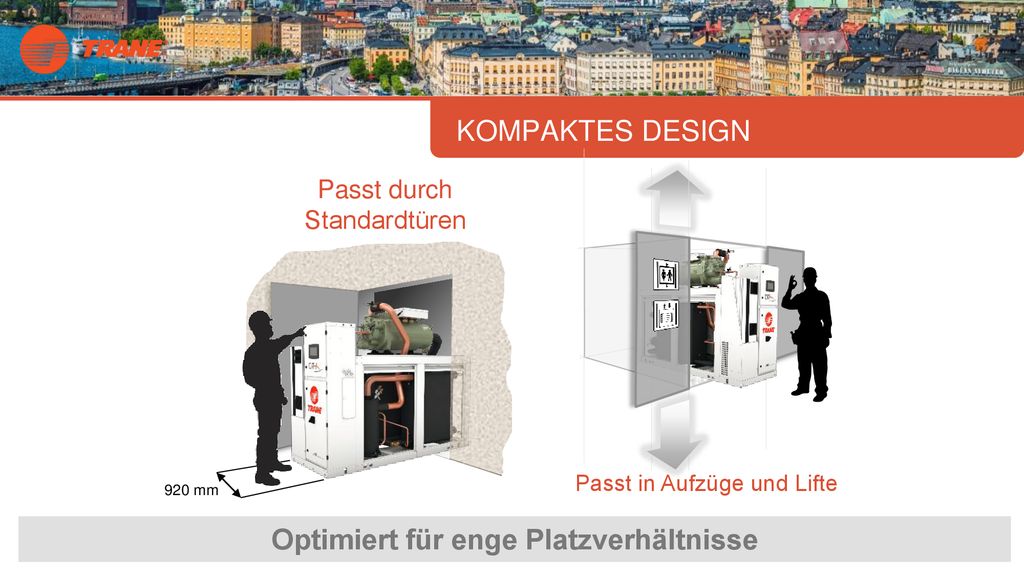

Kompaktes Design Passt durch Standardtüren 920 mm Passt in Aufzüge und Lifte Optimiert für enge Platzverhältnisse

6 Absperrung herkömmlicher Wasserkühlmaschine

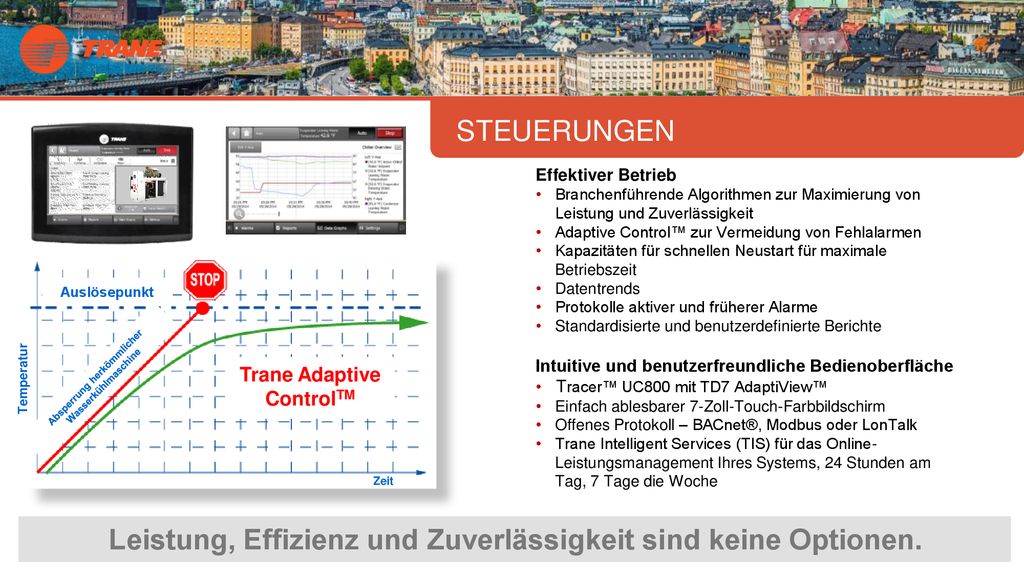

STEUERUNGEN Effektiver Betrieb Branchenführende Algorithmen zur Maximierung von Leistung und Zuverlässigkeit Adaptive Control™ zur Vermeidung von Fehlalarmen Kapazitäten für schnellen Neustart für maximale Betriebszeit Datentrends Protokolle aktiver und früherer Alarme Standardisierte und benutzerdefinierte Berichte Intuitive und benutzerfreundliche Bedienoberfläche Tracer™ UC800 mit TD7 AdaptiView™ Einfach ablesbarer 7-Zoll-Touch-Farbbildschirm Offenes Protokoll – BACnet®, Modbus oder LonTalk Trane Intelligent Services (TIS) für das Online-Leistungsmanagement Ihres Systems, 24 Stunden am Tag, 7 Tage die Woche Temperatur Zeit Absperrung herkömmlicher Wasserkühlmaschine Auslösepunkt ControlTM Leistung, Effizienz und Zuverlässigkeit sind keine Optionen.

7 Bis zu 5.1 EER / 6.3 ESEER bei der Kühlung und 6.1 COP bei der Heizung

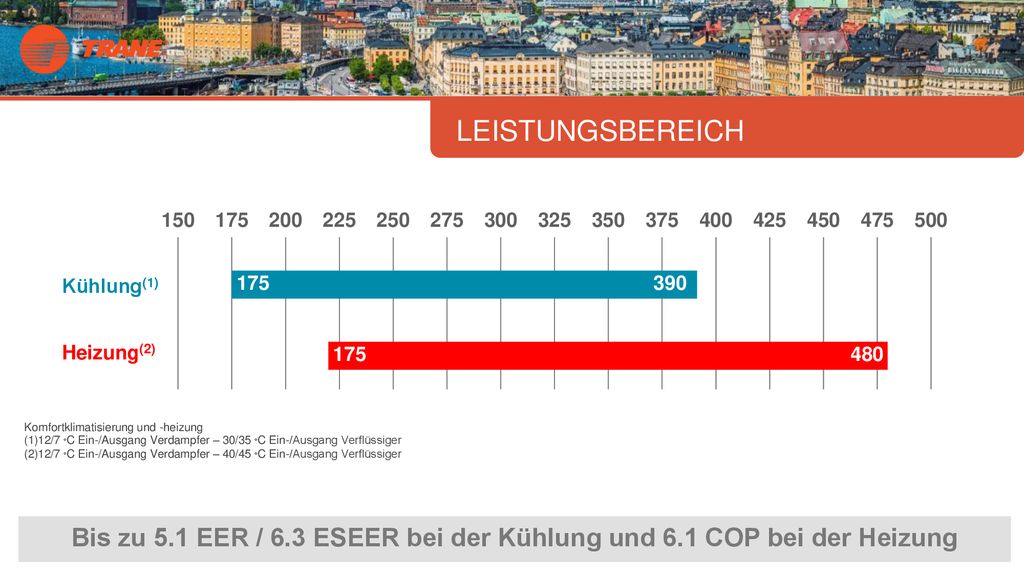

Leistungsbereich 150 175 200 225 250 275 300 325 350 375 400 425 450 475 500 Kühlung(1) 175 390 Heizung(2) 175 480 Komfortklimatisierung und -heizung 12/7 °C Ein-/Ausgang Verdampfer – 30/35 °C Ein-/Ausgang Verflüssiger 12/7 °C Ein-/Ausgang Verdampfer – 40/45 °C Ein-/Ausgang Verflüssiger Bis zu 5.1 EER / 6.3 ESEER bei der Kühlung und 6.1 COP bei der Heizung

8 Für die Zukunft planen... Modular und skalierbar für:

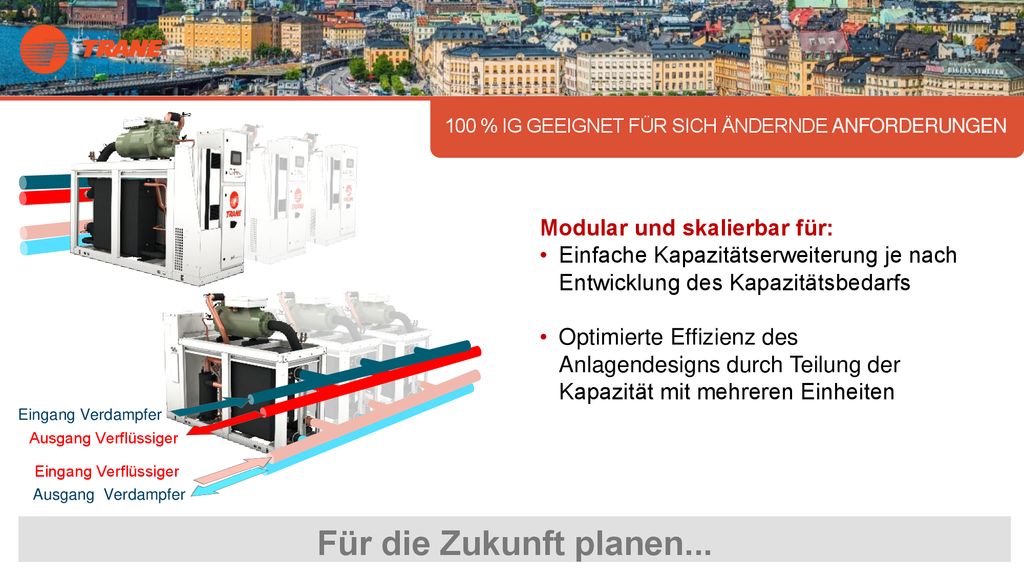

100 % ig geeignet für sich ändernde Anforderungen Modular und skalierbar für: Einfache Kapazitätserweiterung je nach Entwicklung des Kapazitätsbedarfs Optimierte Effizienz des Anlagendesigns durch Teilung der Kapazität mit mehreren Einheiten Eingang Verdampfer Ausgang Verflüssiger Eingang Verflüssiger Ausgang Verdampfer Für die Zukunft planen...

9 Leistung und Nachhaltigkeit für mehr Komfort

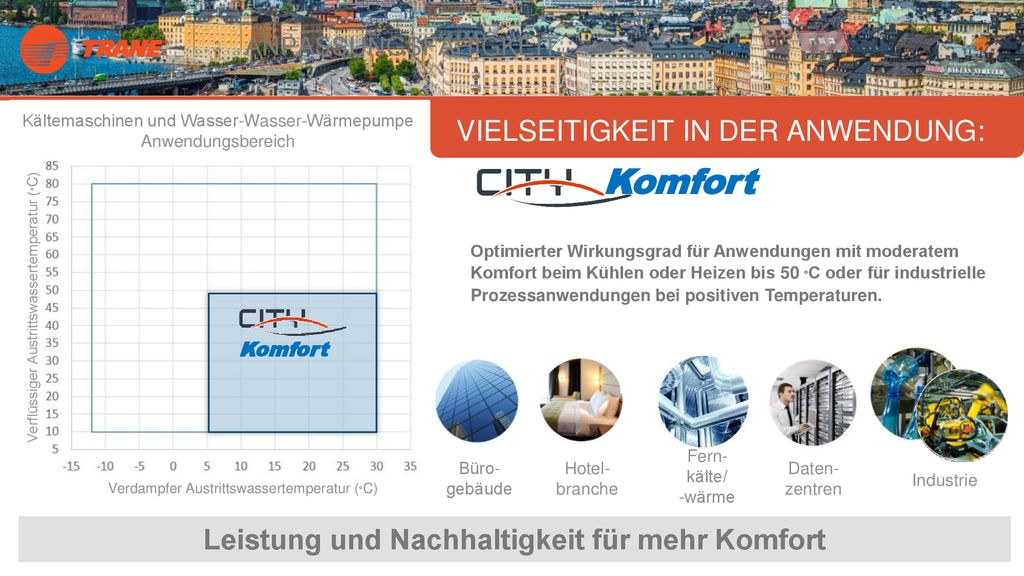

Anpassungsfähigkeit Anwendungsbereich Vielseitigkeit in der Anwendung: Komfort Optimierter Wirkungsgrad für Anwendungen mit moderatem Komfort beim Kühlen oder Heizen bis 50 °C oder für industrielle Prozessanwendungen bei positiven Temperaturen. Verflüssiger Austrittswassertemperatur (°C) Komfort Fern- kälte/ -wärme Büro- gebäude Hotel- branche Daten- zentren Industrie Verdampfer Austrittswassertemperatur (°C) Leistung und Nachhaltigkeit für mehr Komfort

10 Nachhaltige Lösung (GWP < 1) mit sicherem Betrieb

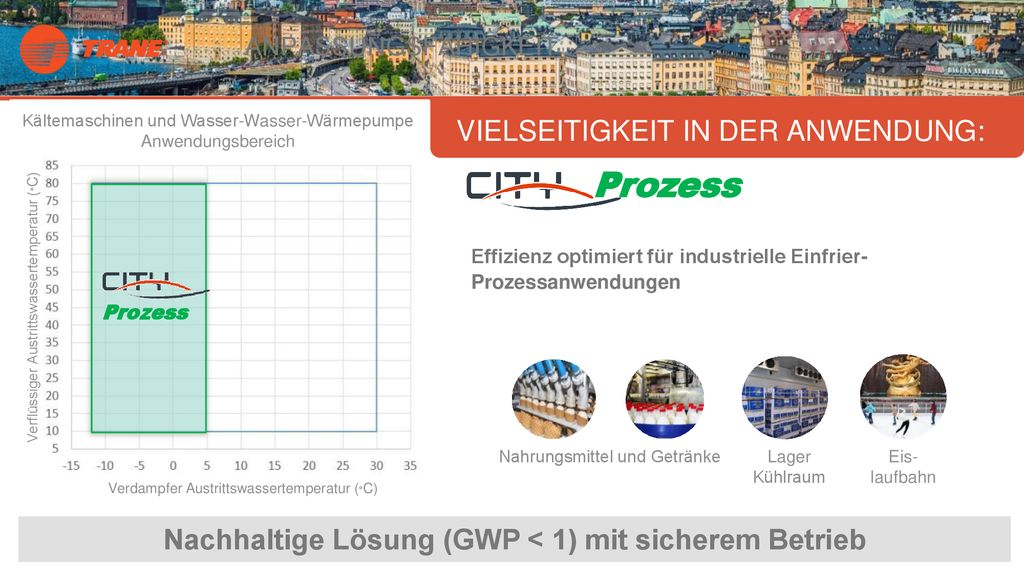

Anpassungsfähigkeit Anwendungsbereich Vielseitigkeit in der Anwendung: Prozess Effizienz optimiert für industrielle Einfrier- Prozessanwendungen Verflüssiger Austrittswassertemperatur (°C) Prozess Nahrungsmittel und Getränke Lager Kühlraum Eis- laufbahn Verdampfer Austrittswassertemperatur (°C) Nachhaltige Lösung (GWP < 1) mit sicherem Betrieb

11 Eine einzigartige Gelegenheit, auf erneuerbare Energien umzusteigen.

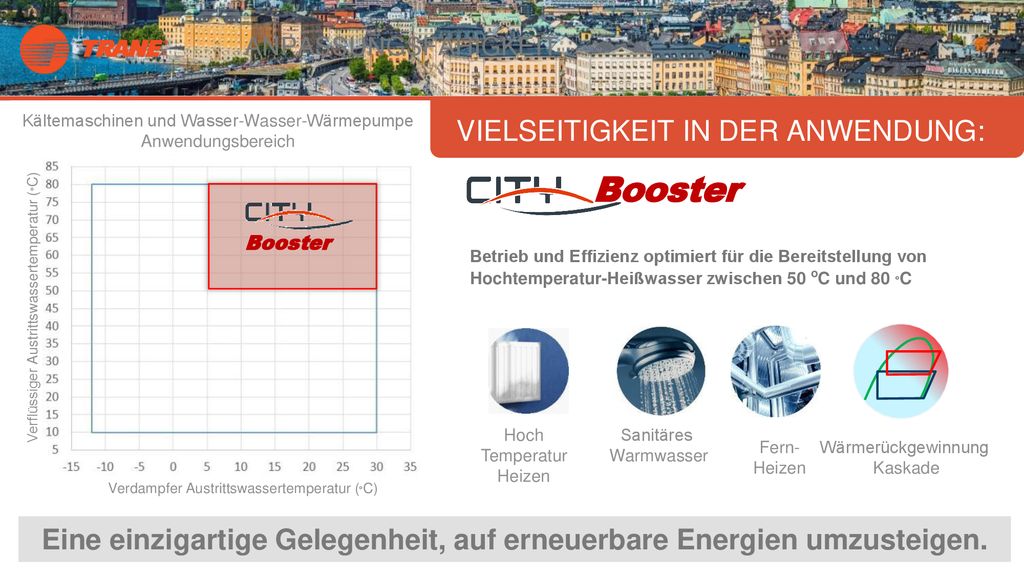

Anpassungsfähigkeit Anwendungsbereich Vielseitigkeit in der Anwendung: Booster Booster Betrieb und Effizienz optimiert für die Bereitstellung von Hochtemperatur-Heißwasser zwischen 50 oC und 80 °C Verflüssiger Austrittswassertemperatur (°C) Hoch Temperatur Heizen Warmwasser Fern- Heizen Wärmerückgewinnung Kaskade Verdampfer Austrittswassertemperatur (°C) Eine einzigartige Gelegenheit, auf erneuerbare Energien umzusteigen.

12 Kaskade mit Wärmepumpe oder 4-Leiter-System
Anpassungsfähigkeit Booster Vielseitigkeit in der Anwendung: Erdwärmeheizung Kaskade der Wärmerückgewinnung Kühlturm 15 °C 80 °C 80 °C 10 °C 70 °C 30 ºC 35 ºC 70 °C 12 °C 7 °C Erde RTHF Kaskade mit Wärmepumpe oder 4-Leiter-System Luft-Wasser-Wärmepumpe CXAF 4-Rohr-Anlage CMAC 12 °C 7 °C 30 ºC 30 ºC 35 ºC 80 °C 35 ºC 80 °C 70 °C 70 °C

13 Mindestdurchflussmenge

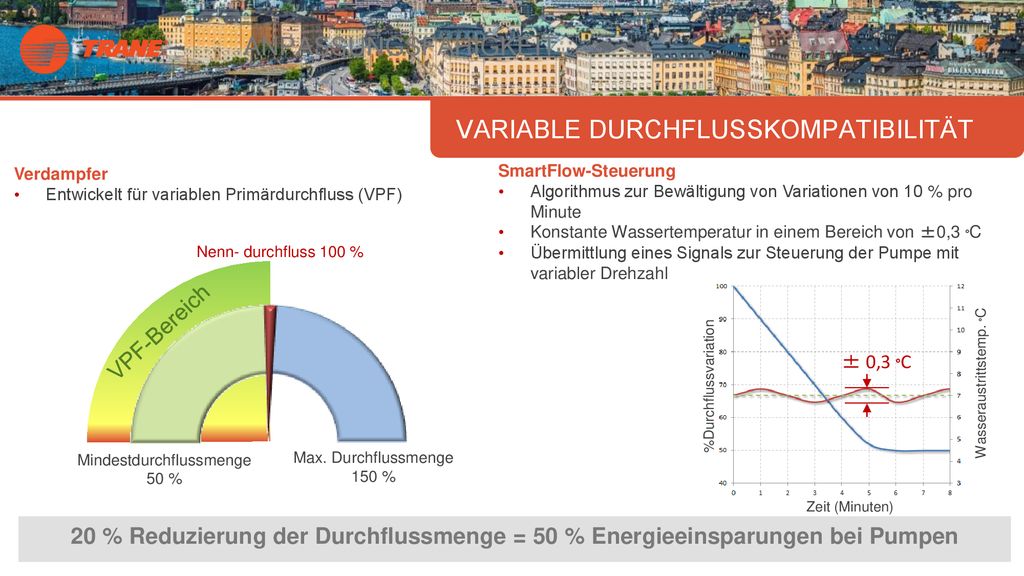

Anpassungsfähigkeit Variable Durchflusskompatibilität Verdampfer Entwickelt für variablen Primärdurchfluss (VPF) SmartFlow-Steuerung Algorithmus zur Bewältigung von Variationen von 10 % pro Minute Konstante Wassertemperatur in einem Bereich von ±0,3 °C Übermittlung eines Signals zur Steuerung der Pumpe mit variabler Drehzahl Mindestdurchflussmenge 50 % Max. Durchflussmenge 150 % Nenn- durchfluss 100 % VPF-Bereich %Durchflussvariation Wasseraustrittstemp. °C ± 0,3 °C Zeit (Minuten) 20 % Reduzierung der Durchflussmenge = 50 % Energieeinsparungen bei Pumpen

14 Systemoptimierung durch Kommunikation

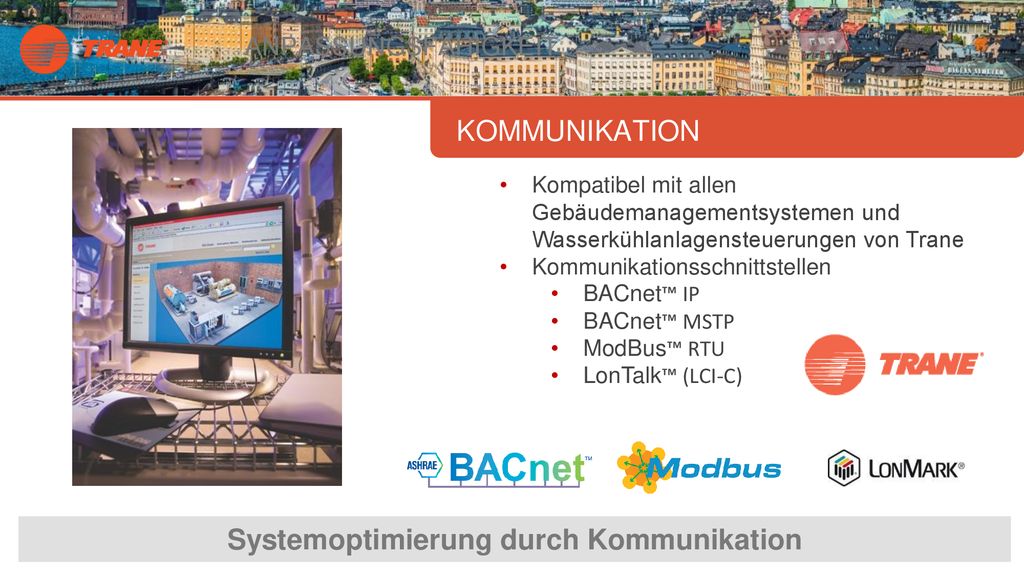

Anpassungsfähigkeit Kommunikation Kompatibel mit allen Gebäudemanagementsystemen und Wasserkühlanlagensteuerungen von Trane Kommunikationsschnittstellen BACnet™ IP BACnet™ MSTP ModBus™ RTU LonTalk™ (LCI-C) Systemoptimierung durch Kommunikation Siehe auch Seite 4 in der Broschüre

15 Leistung und Verlässlichkeit sind kein Zufall

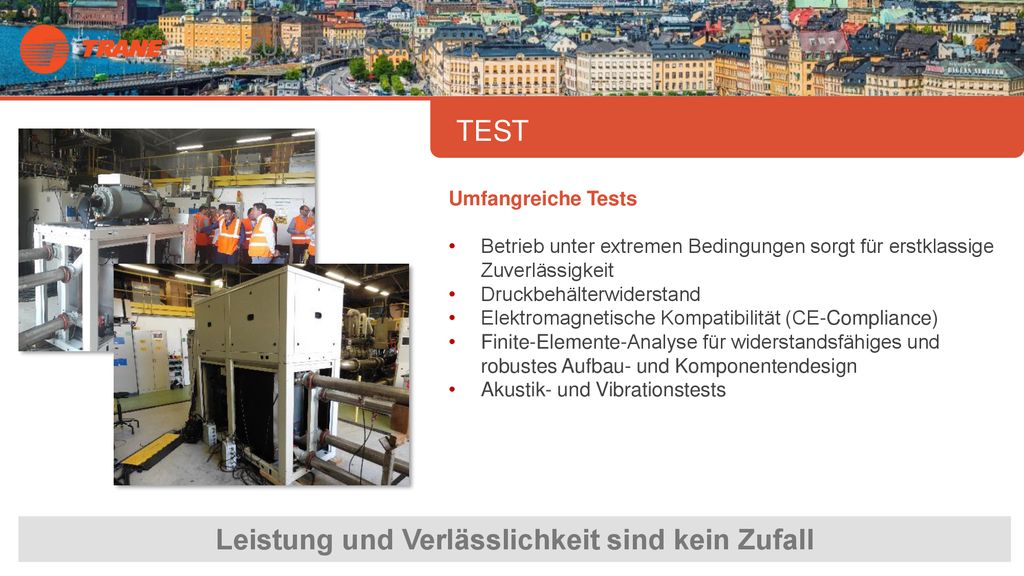

Zuverlässigkeit Test Umfangreiche Tests Betrieb unter extremen Bedingungen sorgt für erstklassige Zuverlässigkeit Druckbehälterwiderstand Elektromagnetische Kompatibilität (CE-Compliance) Finite-Elemente-Analyse für widerstandsfähiges und robustes Aufbau- und Komponentendesign Akustik- und Vibrationstests Leistung und Verlässlichkeit sind kein Zufall Siehe auch Seite 4 in der Broschüre

16 Garantierte Leistung der Investition

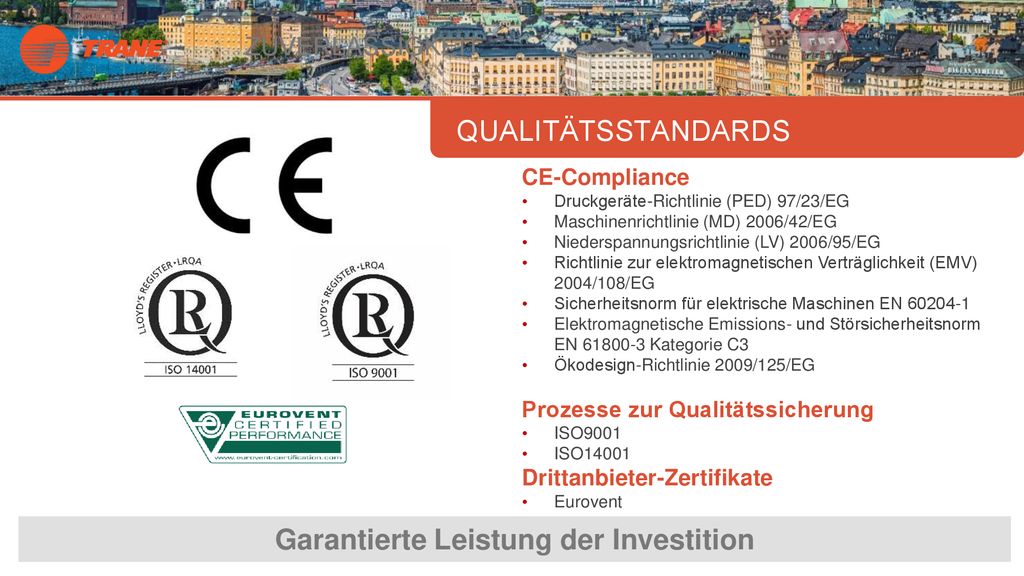

Zuverlässigkeit Qualitätsstandards CE-Compliance Druckgeräte-Richtlinie (PED) 97/23/EG Maschinenrichtlinie (MD) 2006/42/EG Niederspannungsrichtlinie (LV) 2006/95/EG Richtlinie zur elektromagnetischen Verträglichkeit (EMV) 2004/108/EG Sicherheitsnorm für elektrische Maschinen EN Elektromagnetische Emissions- und Störsicherheitsnorm EN Kategorie C3 Ökodesign-Richtlinie 2009/125/EG Prozesse zur Qualitätssicherung ISO9001 ISO14001 Drittanbieter-Zertifikate Eurovent Garantierte Leistung der Investition Siehe auch Seite 4 in der Broschüre
