1 Kickoff zum Fachkonzept 2006++
Material- und Raumluftuntersuchungen in Büroräumen Hochschule Merseburg (Zusammenfassung des Untersuchungsberichtes der WESSLING Beratende Ingenieure GmbH vom ) Kickoff zum Fachkonzept Dipl.-Ing. Robert Moser Vorstand 1 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 1 1 1

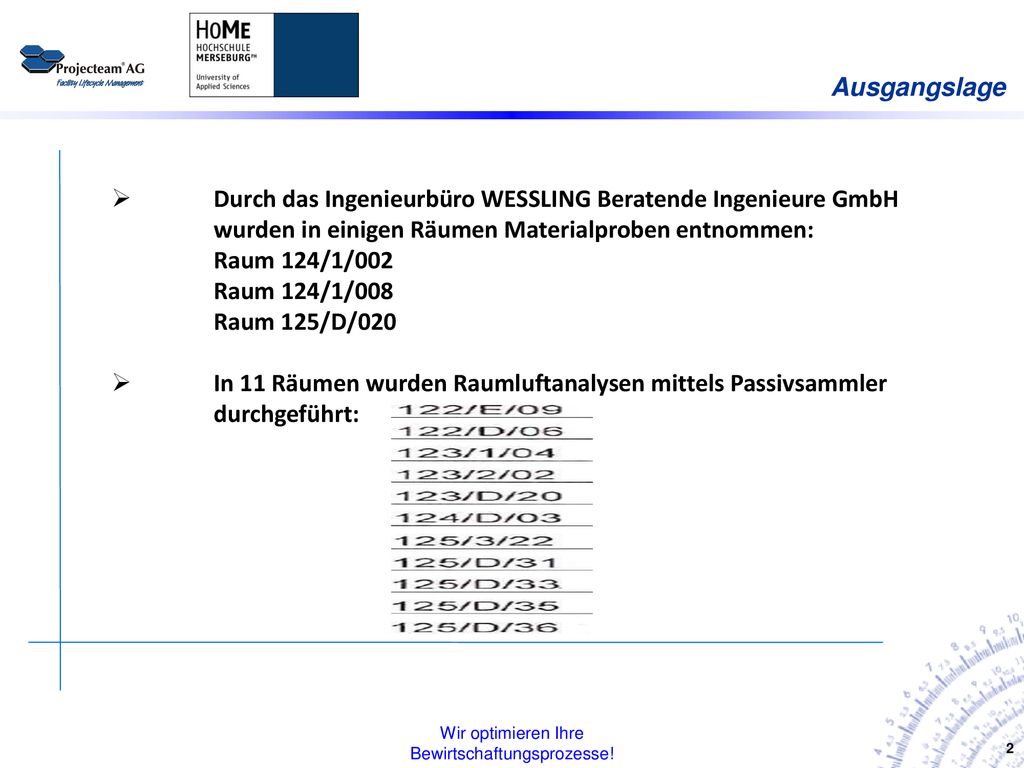

2 Ausgangslage Durch das Ingenieurbüro WESSLING Beratende Ingenieure GmbH wurden in einigen Räumen Materialproben entnommen: Raum 124/1/002 Raum 124/1/008 Raum 125/D/020 In 11 Räumen wurden Raumluftanalysen mittels Passivsammler durchgeführt: S 2 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 2 2 2 2 2 2 2

3 Materialproben S 3 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 3 3 3 3 3 3 3 3

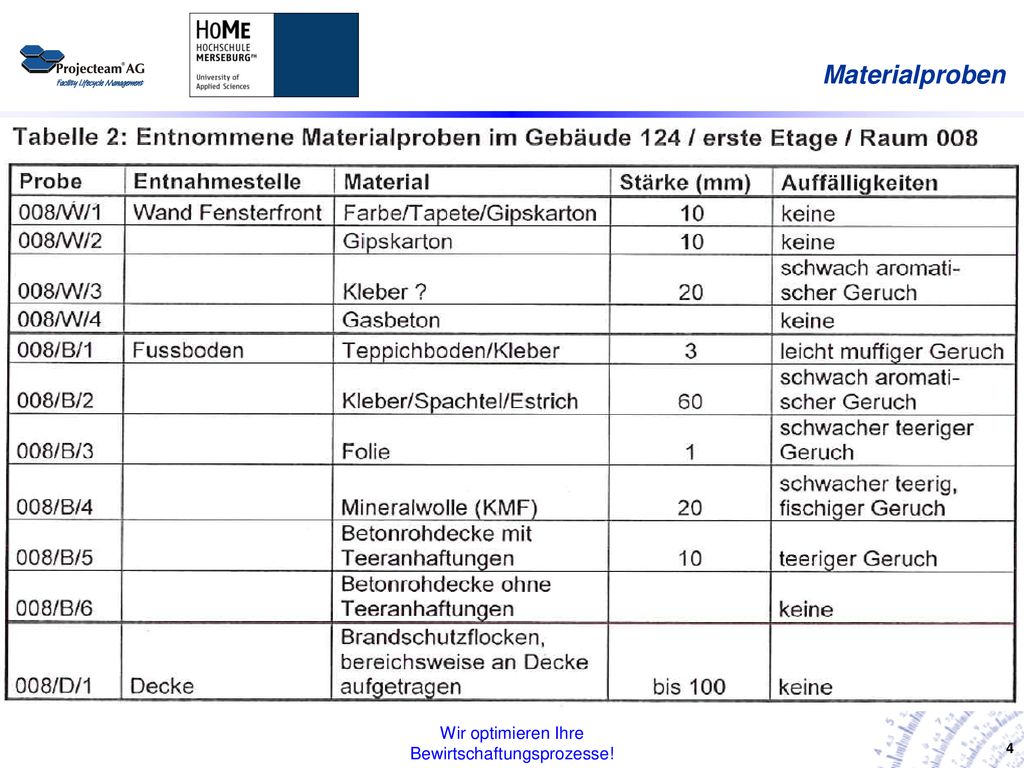

4 Materialproben S 4 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 4 4 4 4 4 4 4 4

5 Materialproben S 5 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 5 5 5 5 5 5 5 5

6 Richtwerte für Raumluft (Auszug)
Richtwerte für Raumluft (Auszug) S Die Richtwerte zur Bestimmung der Innenraumbelastung entwarfen eine Arbeitsgruppe des Bundesumweltamtes und die Arbeitsgemeinschaft der obersten Gesundheitsbehörden der Länder als Grundlage für ein Bewertungskonzept 6 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 6 6 6 6 6 6 6 6

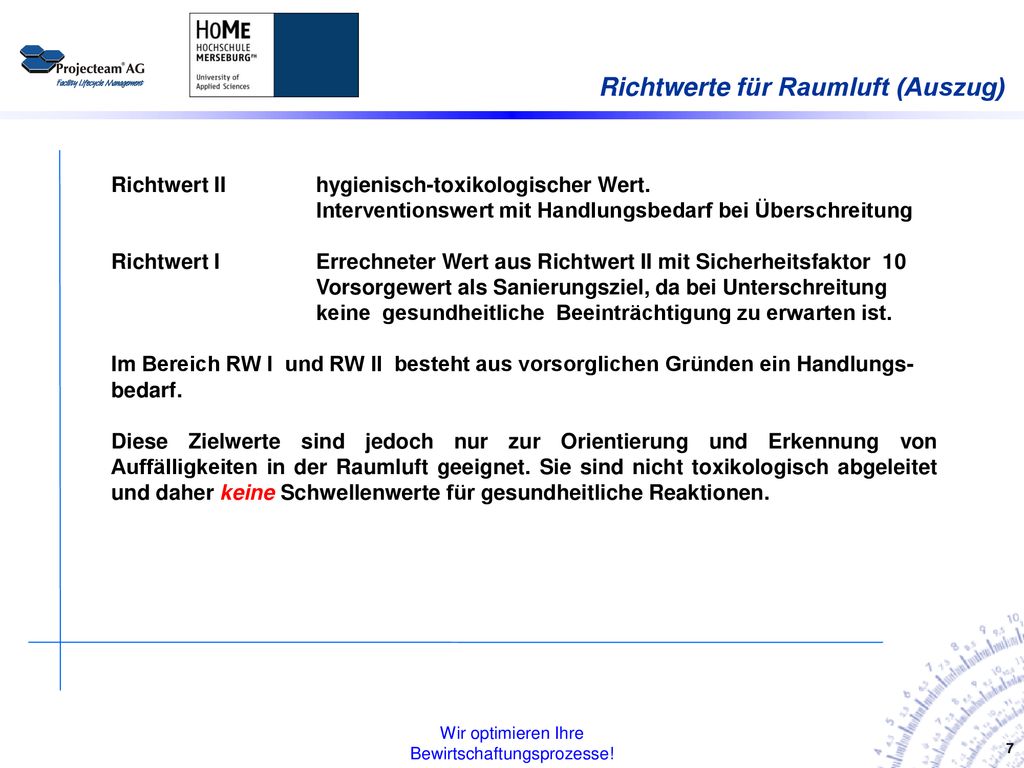

7 Richtwerte für Raumluft (Auszug)
Richtwerte für Raumluft (Auszug) Richtwert II hygienisch-toxikologischer Wert. Interventionswert mit Handlungsbedarf bei Überschreitung Richtwert I Errechneter Wert aus Richtwert II mit Sicherheitsfaktor 10 Vorsorgewert als Sanierungsziel, da bei Unterschreitung keine gesundheitliche Beeinträchtigung zu erwarten ist. Im Bereich RW I und RW II besteht aus vorsorglichen Gründen ein Handlungs-bedarf. Diese Zielwerte sind jedoch nur zur Orientierung und Erkennung von Auffälligkeiten in der Raumluft geeignet. Sie sind nicht toxikologisch abgeleitet und daher keine Schwellenwerte für gesundheitliche Reaktionen. S 7 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 7 7 7 7 7 7 7 7

8 Analysenergebnisse Materialproben
Analysenergebnisse Materialproben S 8 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 8 8 8 8 8 8 8 8

9 Analysenergebnisse Materialproben
Analysenergebnisse Materialproben S 9 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 9 9 9 9 9 9 9 9

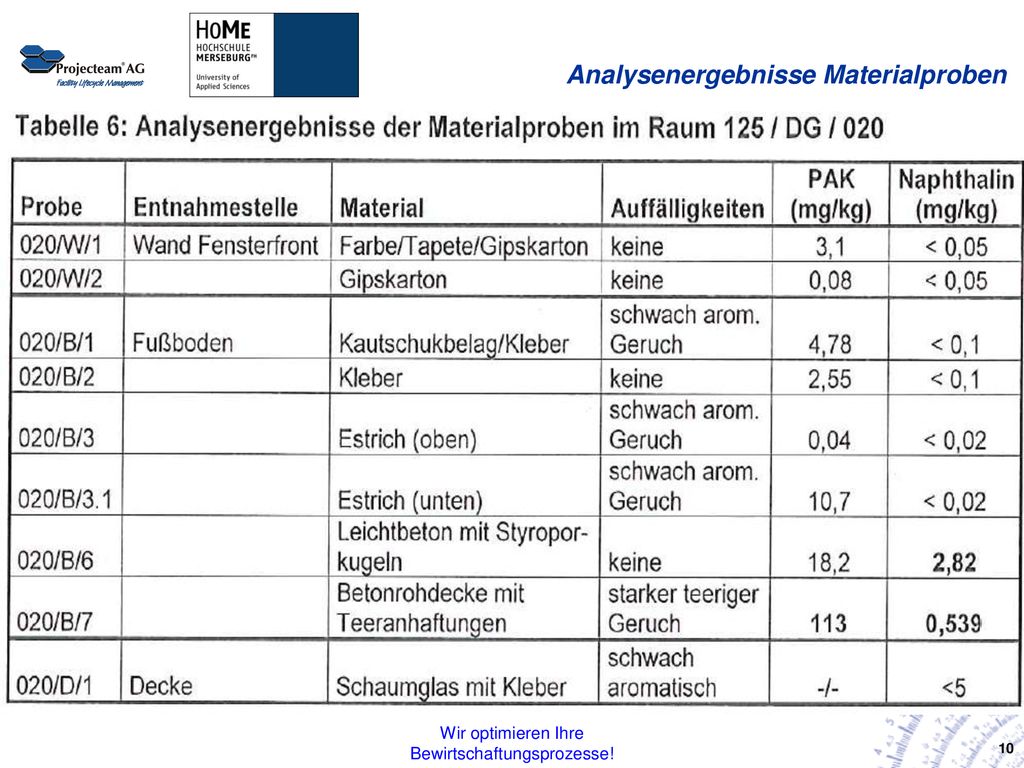

10 Analysenergebnisse Materialproben
Analysenergebnisse Materialproben S 10 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 10 10 10 10 10 10 10 10

11 Auswertung der Analysenergebnisse
Auswertung der Analysenergebnisse In allen 3 Räumen wurden geruchsauffällige Teeranhaftungen an der Oberfläche der Betonrohdecke im Fußboden festgestellt. Die aus diesen Bereichen untersuchten Materialproben hatten nachweislich die höchsten Naphthalingehalte. Sehr hohe Naphthalingehalte wurden in den untersuchten Proben, mit Ausnahme der Probe von der Betonrohdecke im Raum 124/1/08 nicht nachgewiesen. Bei den entnommenen Materialproben handelt es sich um punktuelle Untersuchungen. In den Räumen 124/1/02 und 08 wurden geringe Konzentrationen an Naphthalin in den über der Betondecke eingebauten Materialien (Teppichboden / Kleber) nachgewiesen. S 11 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 11 11 11 11 11 11 11

12 Auszug aus der Fotodokumentation
Fotodokumentation Im Raum 125/DG/20 wurde Naphthalin analytisch nur in der Betonroh- decke und der darüber befindlichen Leichtbetonschicht nachgewiesen. Auszug aus der Fotodokumentation 12 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 12 12 12 12 12 12 12

13 Fotodokumentation S n 13 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 13 13 13 13 13 13 13 13

14 Analysenergebnisse Passivsammler
Analysenergebnisse Passivsammler S 14 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 14 14 14 14 14 14 14 14

15 Auswertung Analysenergebnisse
Auswertung Analysenergebnisse Auswertung: Der Nachweis von Naphthalin in der Raumluft oberhalb der Bestimmungsgrenze (RW I) ist in 6 Büroräumen möglich. In 4 Räumen wurde in der Raumluft kein Naphthalin nachgewiesen Der Richtwert RW II wurde bei keiner Messung überschritten. Auf Grund der vorliegenden Befunde ist eine unmittelbare akute Gefährdung nicht gegeben. Die Umsetzung der Maßnahmen aus der Gefährdungsbeurteilung „Raumluft“ ist notwendig. Das bedeutet regelmäßige Lüftung der Räume und Minimierung der technischen Wärmequellen. 15 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 15 15 15 15 15 15 15 15

16 Auswertung Analysenergebnisse

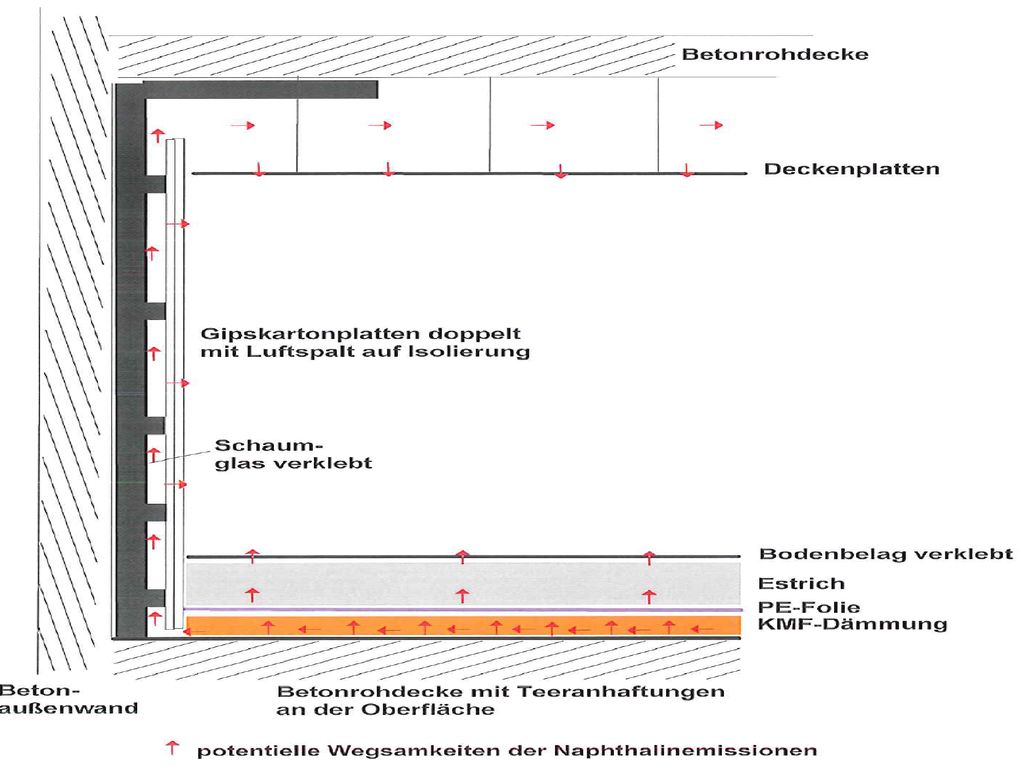

Auswertung Analysenergebnisse Im Ergebnis der Materialuntersuchungen kann geschlussfolgert werden, dass die Quelle für die Naphthalinbelastung der Raumluft die Teeranhaftungen an der Oberfläche der Betonrohdecken sind. Aufgrund der deutlichen Unterschiede der Naphthalingehalte in den untersuchten Räume kann davon ausgegangen werden, dass die Belegung mit teerhaltigen Stoffen nicht homogen auf der Oberfläche der Betonrohdecke in den einzelnen Räumen verteilt und von Raum zu Raum unterschiedlich ist. Die Ergebnisse der Raumluftuntersuchungen in den 3 Räumen weisen allerdings auf einen recht gleichmäßigen Naphthalineintrag über die Decke, Wände und Bodenbereiche hin. Es müssen somit potentielle wirksame Wegsamkeiten für eine Ausbreitung des Naphthalins ausgehend von den als Hauptquelle vermuteten Teerhaftungen auf der Betonrohdecke vorhanden sein. 16 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 16 16 16 16 16 16 16 16

17 8. Ausblick S 17 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 17 17 17 17 17 17 17 17

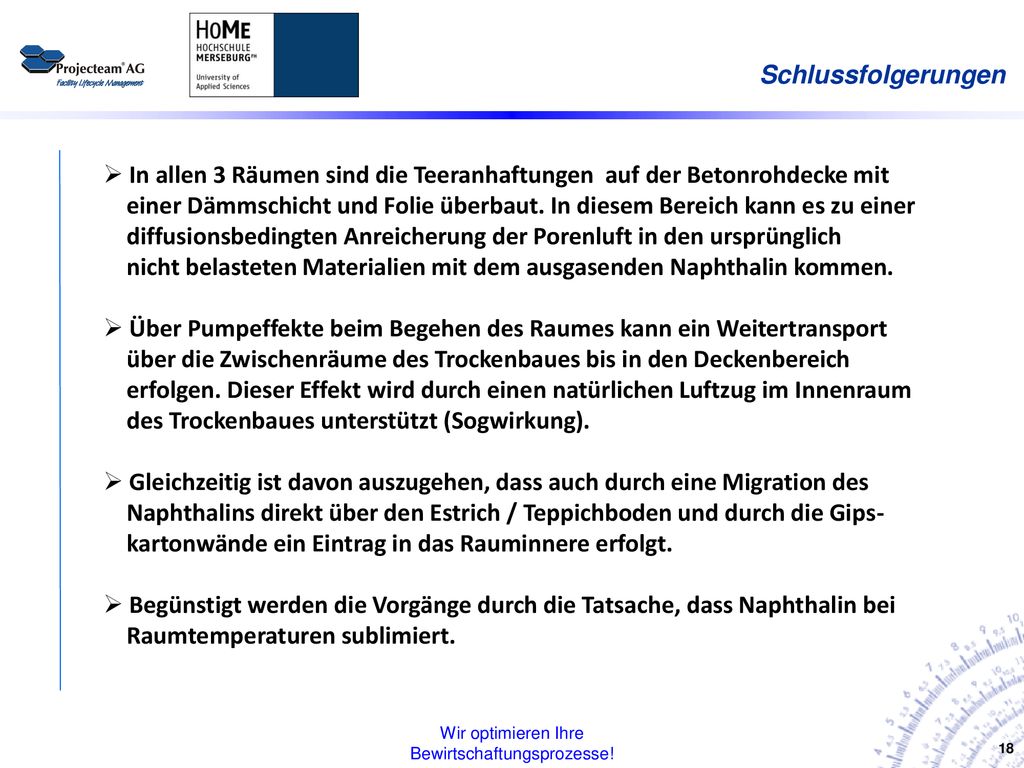

18 In allen 3 Räumen sind die Teeranhaftungen auf der Betonrohdecke mit
Schlussfolgerungen In allen 3 Räumen sind die Teeranhaftungen auf der Betonrohdecke mit einer Dämmschicht und Folie überbaut. In diesem Bereich kann es zu einer diffusionsbedingten Anreicherung der Porenluft in den ursprünglich nicht belasteten Materialien mit dem ausgasenden Naphthalin kommen. Über Pumpeffekte beim Begehen des Raumes kann ein Weitertransport über die Zwischenräume des Trockenbaues bis in den Deckenbereich erfolgen. Dieser Effekt wird durch einen natürlichen Luftzug im Innenraum des Trockenbaues unterstützt (Sogwirkung). Gleichzeitig ist davon auszugehen, dass auch durch eine Migration des Naphthalins direkt über den Estrich / Teppichboden und durch die Gips- kartonwände ein Eintrag in das Rauminnere erfolgt. Begünstigt werden die Vorgänge durch die Tatsache, dass Naphthalin bei Raumtemperaturen sublimiert. S 18 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 18 18 18 18 18 18 18

19 (mechanisches Abtragen und/oder Auftragen von Sperrschichten)
Sanierungsvarianten Mögliche Sanierungsvarianten: Abdichten der hinterlüfteten Trockenbaubereiche Aufbringen von Keramikfliesen als Bodenbelag nach Aufbringen einer Sperrschicht auf die bestehende Estrichschicht. (Alternativ eine Gußasphaltschicht ?) Entfernen der Teeranhaftungen von der Betonrohdecke (mechanisches Abtragen und/oder Auftragen von Sperrschichten) 19 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 19 19 19 19 19 19 19

20 Zur Zeit noch laufende Maßnahmen:
Ausblick Zur Zeit noch laufende Maßnahmen: Messung des Naphthalingehaltes der Raumluft mittels Passivsammer in 3 Büroräumen des Hauptgebäudes ab : 125/3/22 125/1/16 124/1/03 124/1/09 123/3/03 Beratung zu Sanierungsmaßnahmen mit LBB NL Süd am 20 Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund Projecteam GmbH & Co. KG, Dortmund 20 20 20 20 20 20 20
