1 „Gebt mir einen festen Punkt im All, und ich werde die Welt aus den Angeln heben“
Archimedes Foto: (Gemeinfrei) Quelle:

2 Hebelgesetz Kraft FK Last FL Lastarm lL Kraftarm lK Drehpunkt Auflager
Grafik: Friedrich Saurer, Drehpunkt Auflager

3 Hebelgesetz Hebel im Gleichgewicht
Grafik: Friedrich Saurer, Hebel im Gleichgewicht

4 Hebelgesetz Gleichgewicht wenn:
Kraft mal Kraftarm ist Last mal Lastarm Grafik: Friedrich Saurer,

5 Hebelgesetz Zwei Hebel sind im Gleichgewicht, wenn die Summe der Drehmomente null ist. Grafik: Friedrich Saurer,

6 Hebelgesetz Kraft FK Last FL Lastarm lL Kraftarm lK Drehpunkt
Grafik: Friedrich Saurer, Drehpunkt Auflager FAuflager = FL + FK

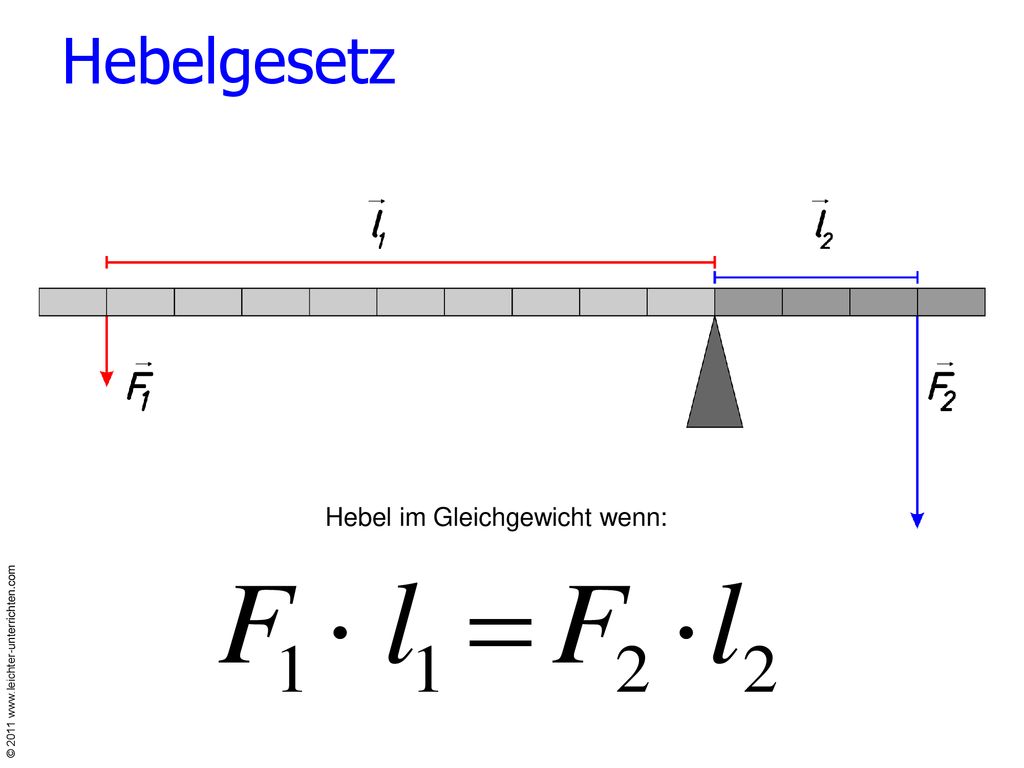

7 Hebelgesetz Hebel im Gleichgewicht wenn:
Grafik: Friedrich Saurer,

8 Arten von Hebeln Zweiseitige Hebel
Einseitige Hebel (Kraftarm und Lastarm fallen zusammen) Foto (Waage): © Hemera Foto (Nussknacker): (gemeinfrei)

9 Hebelgesetz - Anwendungen
Wippe Waage Foto (Wippe): (Gemeinfrei) Foto (Waage): © Hemera

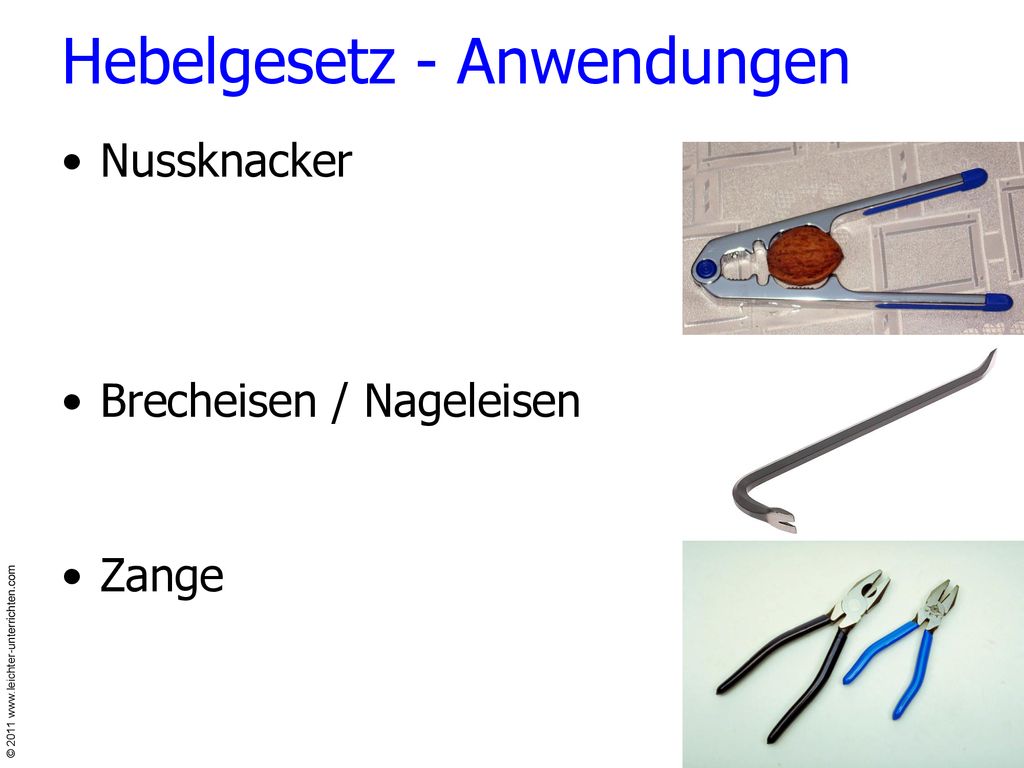

10 Hebelgesetz - Anwendungen
Nussknacker Brecheisen / Nageleisen Zange Foto (Nussknacker): (Gemeinfrei) Foto (Brecheisen): © Hemera Foto (Zangen): © Hemera

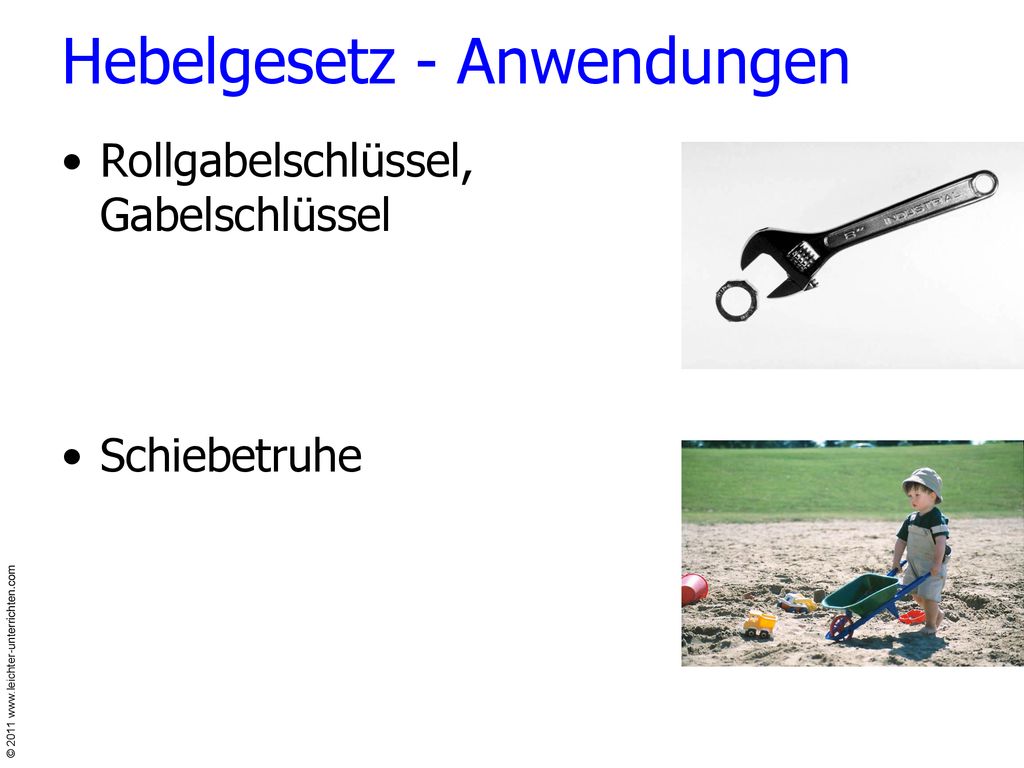

11 Hebelgesetz - Anwendungen
Rollgabelschlüssel, Gabelschlüssel Schiebetruhe

12 Hebelgesetz - Anwendungen
Angel / fischen Kampfsport Rudern Fotos/Cliparts (Angeln, Kampfsport, Rudern): © Hemera

13 Hebelgesetz - Anwendungen
Schere Schraubzwingen Flaschenzug

14 Hebelgesetz - Anwendungen
Muskel und Gelenke Heben … Grafik: © Friedrich Saurer,

15 F2 12 cm 6 cm F1=30N F2´ Nussknacker
Nussknacker: (gemeinfrei) F2´

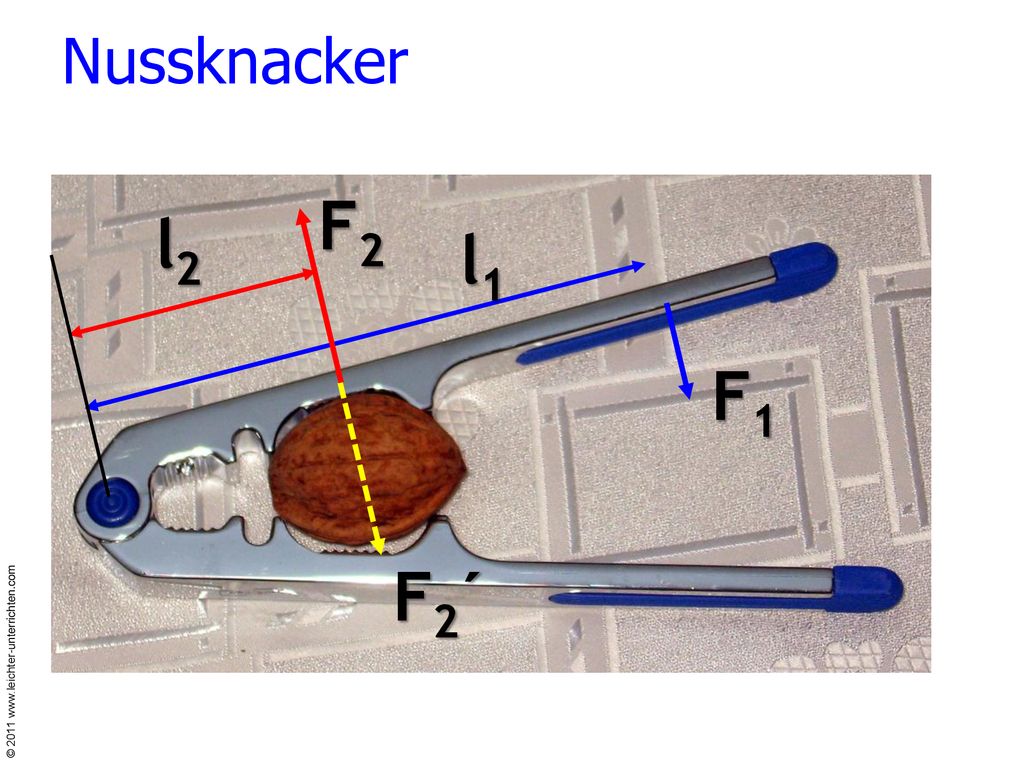

16 Nussknacker F2 l2 l1 F1 Nussknacker: (gemeinfrei) F2´
