Nachrüstlösungen für Fenster nach einem Einbruch
2
Warum müssen Fenster nachgerüstet werden?
3
Warum müssen Fenster nachgerüstet werden?
4
Warum müssen Fenster nachgerüstet werden?
TITAN Safety Plus Zustandsüberwachung iWindow Abschließbarer Griff
5
Warum jetzt Nachrüsten?
6
Woran erkenne ich ein unsicheres Fenster?
7
Woran erkenne ich ein sicheres Fenster?
8
Wer soll nachrüsten?
9
Womit wird nachgerüstet?
10
Warum ein DIN18104-Beschlag? - Montageanweisung -
11
Siehe Montageanweisung des Herstellers
Welche Voraussetzungen müssen die Fenster erfüllen? (Beispiel: Nachrüstung mit SIEGENIA TITAN Safety Plus!) Zulässige Elementgrößen Typ Beschlagsaufbau FFB in mm FFH in mm 2 Komplettaustausch 4 Teilaustausch (Mit allen Beschlägen) 6 Teilaustausch (Nur mit geprüften Beschlägen) SIEGENIA-AUBI: A300 Safety PLUS! SIEGENIA-AUBI: FAVORIT Si-line S-ES SIEGENIA-AUBI: TITAN AF MACO: MULTI TREND i.S. Siehe Montageanweisung des Herstellers MACO: MULTI MATIC i.S. ROTO: NT WINKHAUS: activPilot GU: UNI-Jet 8
12
Welche Voraussetzungen müssen die Fenster erfüllen
Welche Voraussetzungen müssen die Fenster erfüllen? (Beispiel: Nachrüstung mit SIEGENIA TITAN Safety Plus!) Zulässige Kunststoff-Profile – Alle mit Ausnahme der folgenden Rahmengeometrien!
13
Welche Voraussetzungen müssen die Fenster erfüllen

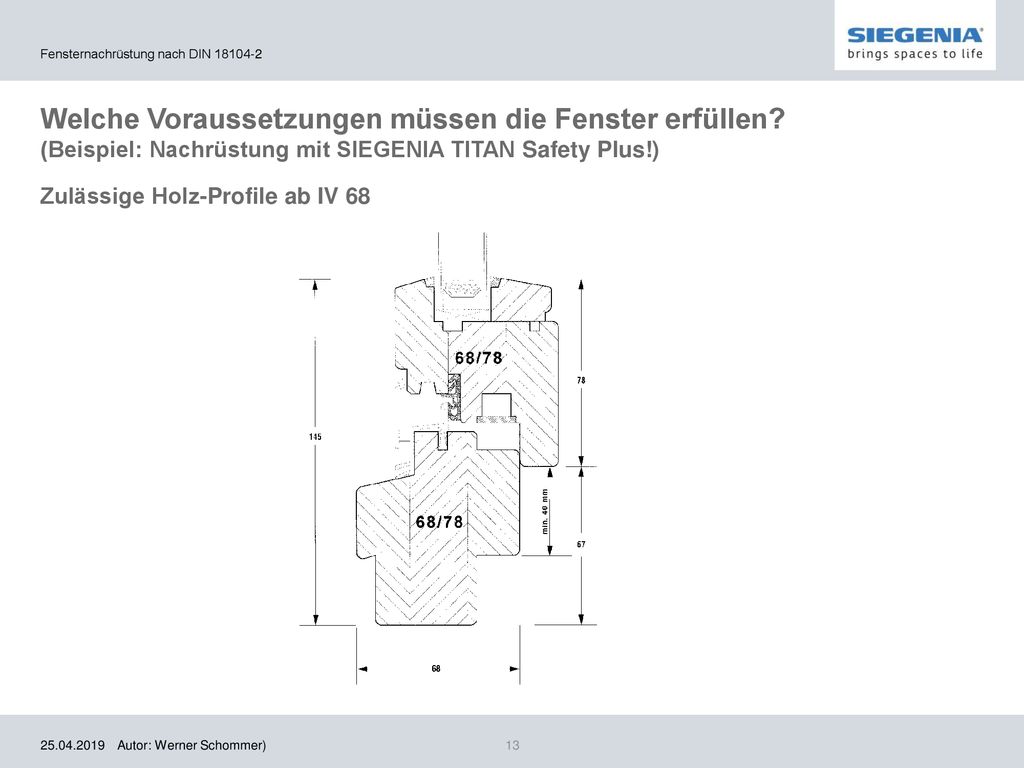

Welche Voraussetzungen müssen die Fenster erfüllen? (Beispiel: Nachrüstung mit SIEGENIA TITAN Safety Plus!) Zulässige Holz-Profile ab IV 68
14
Nadelhölzer Rohdichte: >= 0,35 g/cm3 Laubhölzer
Welche Voraussetzungen müssen die Fenster erfüllen? (Beispiel: Nachrüstung mit SIEGENIA TITAN Safety Plus!) Zulässige Holzarten Nadelhölzer Rohdichte: >= 0,35 g/cm3 Laubhölzer Rohdichte: >= 0,45 g/cm3
15
Welche Voraussetzungen müssen die Fenster erfüllen
Welche Voraussetzungen müssen die Fenster erfüllen? (Beispiel: Nachrüstung mit SIEGENIA TITAN Safety Plus!) Zulässige Flügelgeometrie eines Holzfensters
16
Welche Voraussetzungen müssen die Fenster erfüllen
Welche Voraussetzungen müssen die Fenster erfüllen? (Beispiel: Nachrüstung mit SIEGENIA TITAN Safety Plus!) Zulässiger Aufbau des Stulpfenster-Mittelpfosten
17
Wie sieht der Nachrüstbeschlag aus
Wie sieht der Nachrüstbeschlag aus? (Beispiel: SIEGENIA TITAN Safety Plus!) Komplettaustausch
18
Wie sieht der Nachrüstbeschlag aus
Wie sieht der Nachrüstbeschlag aus? (Beispiel: SIEGENIA TITAN Safety Plus!) Teilaustausch Ab einer Höhe von 2,00 Meter (gemessen von der festen Standfläche des Täters zur oberen inneren Rahmenkante des Blendrahmens) erhöht sich die erlaubte FFB auf 1000mm.
19
Wie sieht der Nachrüstbeschlag aus

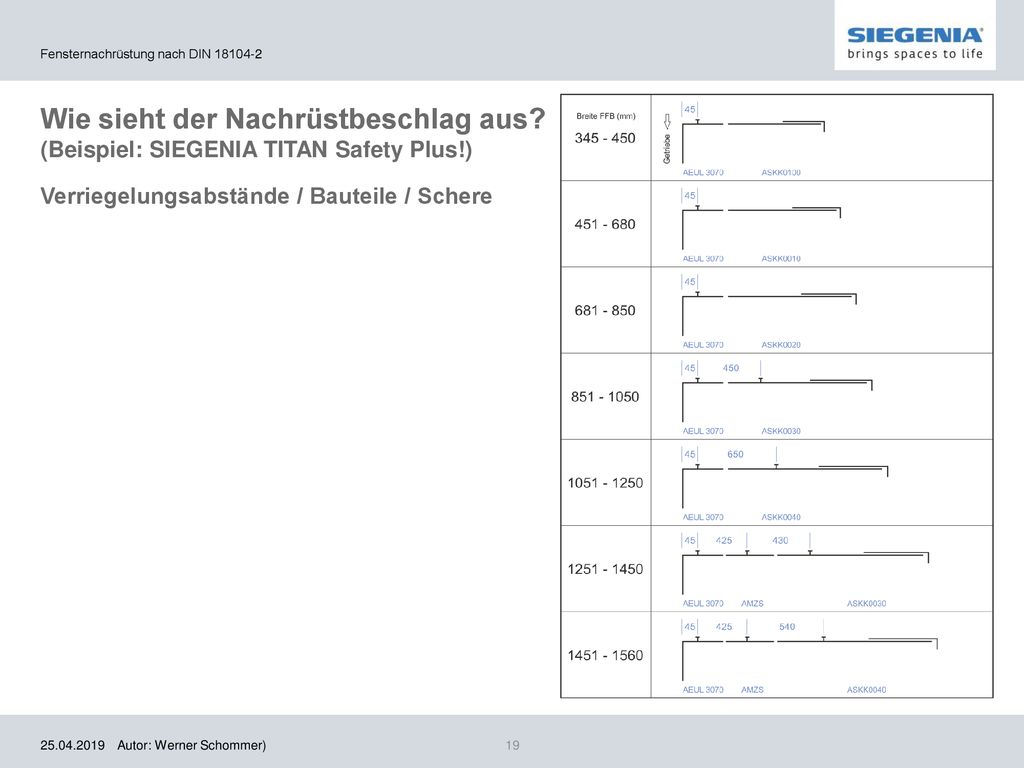

Wie sieht der Nachrüstbeschlag aus? (Beispiel: SIEGENIA TITAN Safety Plus!) Verriegelungsabstände / Bauteile / Schere
20
Wie sieht der Nachrüstbeschlag aus
Wie sieht der Nachrüstbeschlag aus? (Beispiel: SIEGENIA TITAN Safety Plus!) Verriegelungsabstände / Bauteile / Unterseite
21
Wie sieht der Nachrüstbeschlag aus
Wie sieht der Nachrüstbeschlag aus? (Beispiel: SIEGENIA TITAN Safety Plus!) Verriegelungsabstände / Bauteile / Bandseite
22
Wie sieht der Nachrüstbeschlag aus
Wie sieht der Nachrüstbeschlag aus? (Beispiel: SIEGENIA TITAN Safety Plus!) Verriegelungsabstände / Bauteile / Getriebeseite
23
Besonderheiten des TITAN Safety Plus
Leichtgängig durch verschiedene Bolzen
24
Besonderheiten des TITAN Safety Plus
Automatischer Falzluftausgleich
25
Besonderheiten des TITAN Safety Plus
Integrierter Flügelheber
26
Besonderheiten des TITAN Safety Plus
Aushebelschutz auf der Bandseite
27
Besonderheiten des TITAN Safety Plus

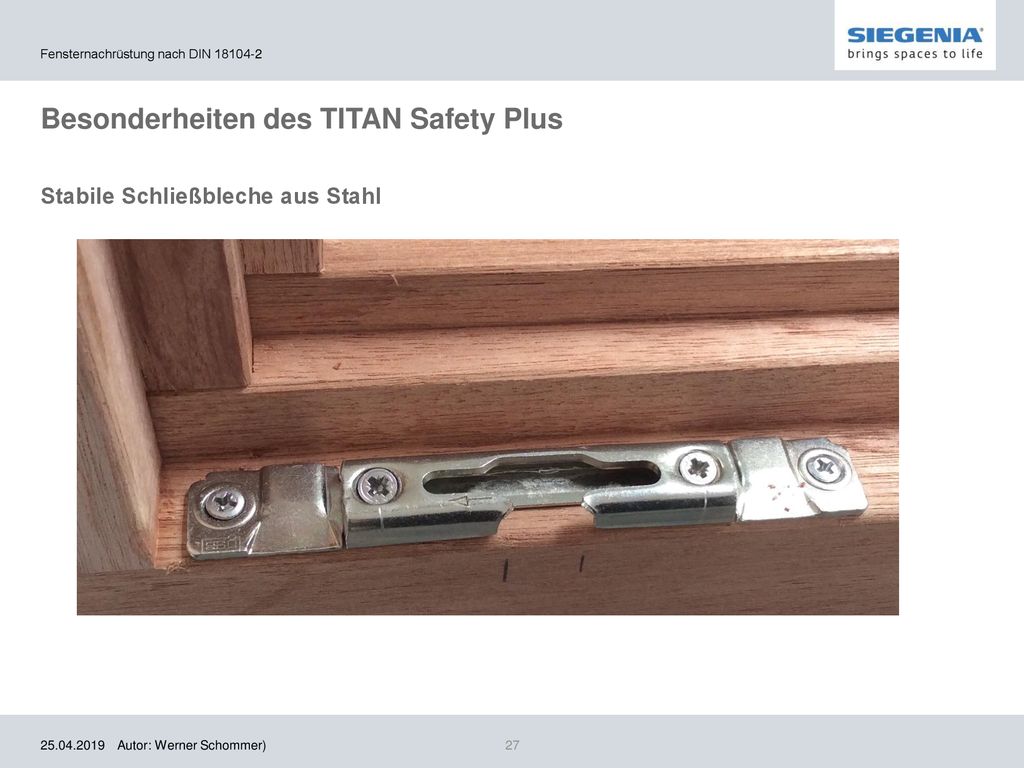

Stabile Schließbleche aus Stahl
28
Besonderheiten des TITAN Safety Plus
Band- und Unterseite im Baukastensystem => kein Ablängen notwendig
29
Besonderheiten des TITAN Safety Plus

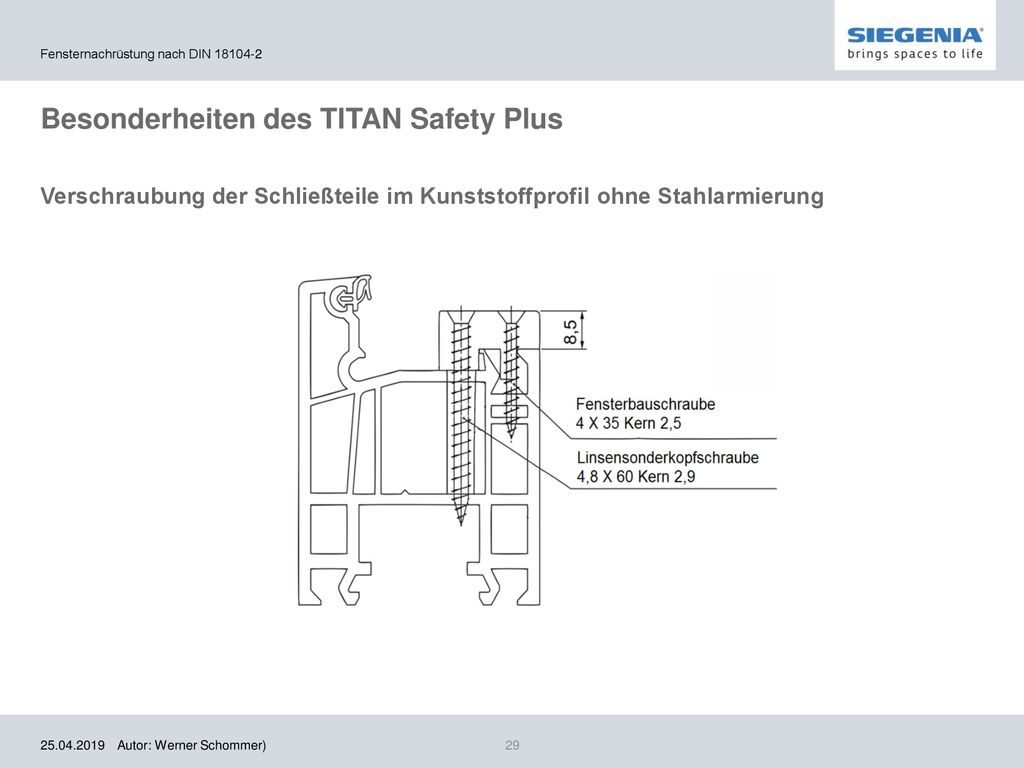

Verschraubung der Schließteile im Kunststoffprofil ohne Stahlarmierung
30
Fensteraufnahme SIEGENIA Aufnahmeblatt
31
Auftragskalkulation SIEGENIA unverbindliche Preisempfehlung
32
SIEGENIA Lieferservice
Komplette Nachrüstsets
33

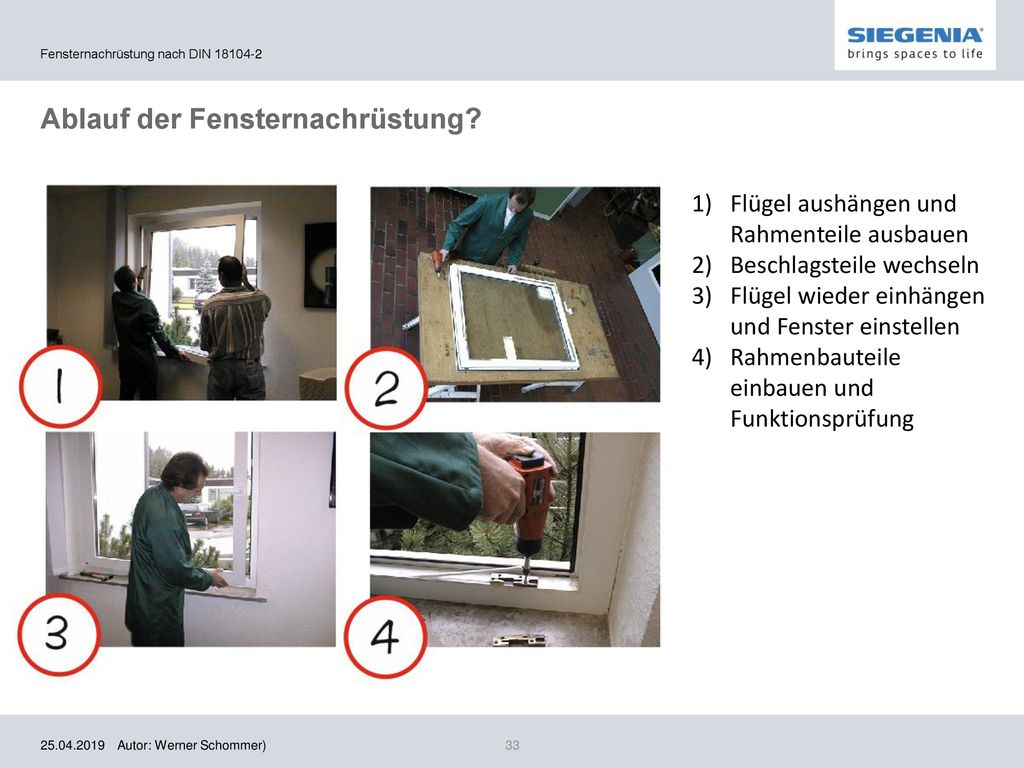

Ablauf der Fensternachrüstung?
Flügel aushängen und Rahmenteile ausbauen Beschlagsteile wechseln Flügel wieder einhängen und Fenster einstellen Rahmenbauteile einbauen und Funktionsprüfung
34
Herzlichen Dank für Ihre Aufmerksamkeit!
