1 cT Elektronik Sound Decoder
Sound Decoder Aufbereitung der Sounds und Programmierung der Decoder

2 Sound - Warum? weil es einen realitätsnäheren Betrieb ermöglicht
Grundsätzliche Unterschiede zum Vorbild: Der Modellbahner bemüht sich Lärm zu erzeugen der beim Vorbild vermieden werden soll Welche Beobachtungsposition ist die korrekte Standort neben der Lok In dem Fahrzeug Bahndamm Größere Entfernung Vorbildtreue ähnlich unlösbar wie andere Modellbahnanliegen 

3 Digital  t u tröööööt

4 Realisierung Es gibt mehrere Ansätze stationäre Geräuscherzeugung
Kombidecoder (Geräusch und Fahrdecoder) Arbeitszustand der Regelung kann in die Signalerzeugung aufgenommen werden Derzeit meistens groß -> schwierig einzubauen 2 getrennte Decoder Leichter einzubauen Decoder arbeitet im „Blindflug“ Zukunft SUSI, kann Daten weitergeben. 

5 Unterschiede Bauform und Einbaumöglichkeiten
Verdrahtungsaufwand Anzahl der gleichzeitig möglichen Sounds Speichermöglichkeiten, größe der Sounds gesamt Sekunden Programmiermöglichkeiten, Werkzeuge Lautstärke Zahl (gleichzeitig) der Abrufbaren Sounds DCC Konformität Kann der Decoder auch 12 Funktionsmodus Verfügbarkeit von Sounds Wie erfolgt das Ändern der Sounds 

6 GE70 / GE80 GE80 GE 70 

7 Anschlußschema  Isolation Minimaler Verkabelungsaufwand 2003 09 19

8 Sound Programmer Hilfsmittel zum Laden der Sounds in den Decoder
Wandelt die Töne aus dem Computer in ein Programmiersignal für den Decoder um Für den Normalbetrieb nicht nötig Benötigt eine gute Spannungsversorgung Jeder Sounddecoderhersteller benutzt (bietet) eigene Programmier Geräte untereinander inkompatibel! 

9 Stromversorgung Jeder Programmer benötigt eine Stromversorgung
Zu niedrige Spannung und schwache Leistung führt zu fehlerhafter Programmierung. Starker Trafo 1A Steckernetzteil > 14V Alternative: DCC Versorgung 

10 Sound Konfiguration Die Tran Decoder sind bereits vorkonfiguriert
Dampf, Diesel, Elektro Passt sicher nirgends exakt Sounds sind nachladbar 

11 Programmer Die programmier SW ist ein EXE Programm ohne weiterer Bedienelemente Alle Dateien in einem Directory Sounds Konfigurationsdatei  PC Platte

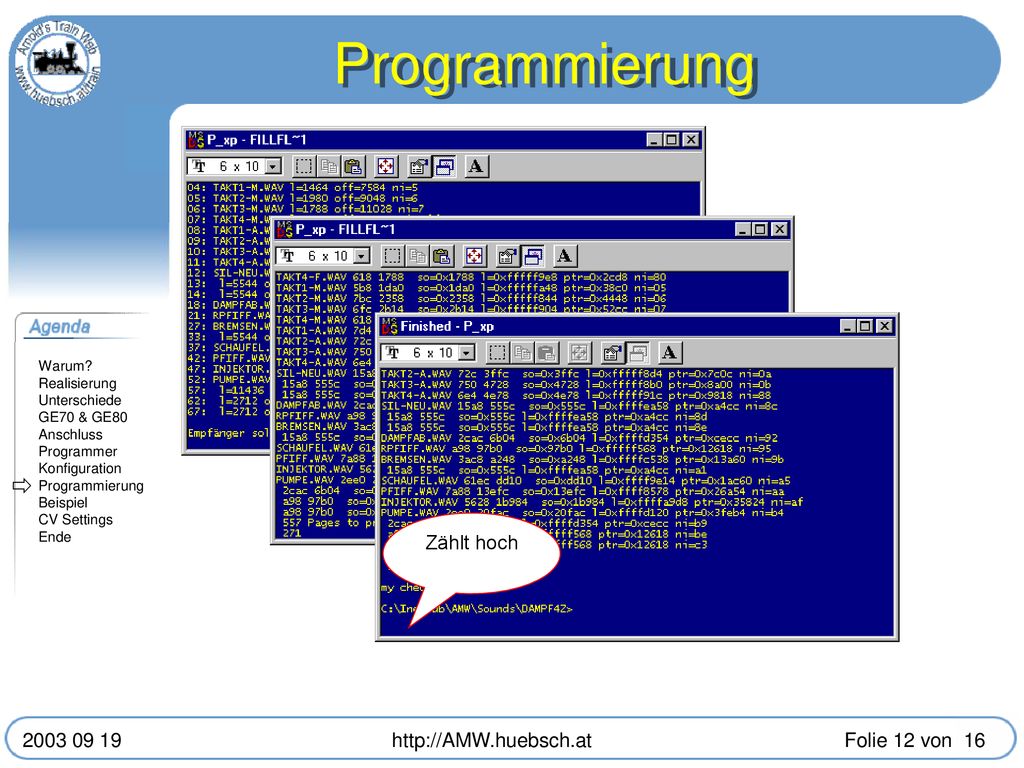

12 Programmierung  Zählt hoch

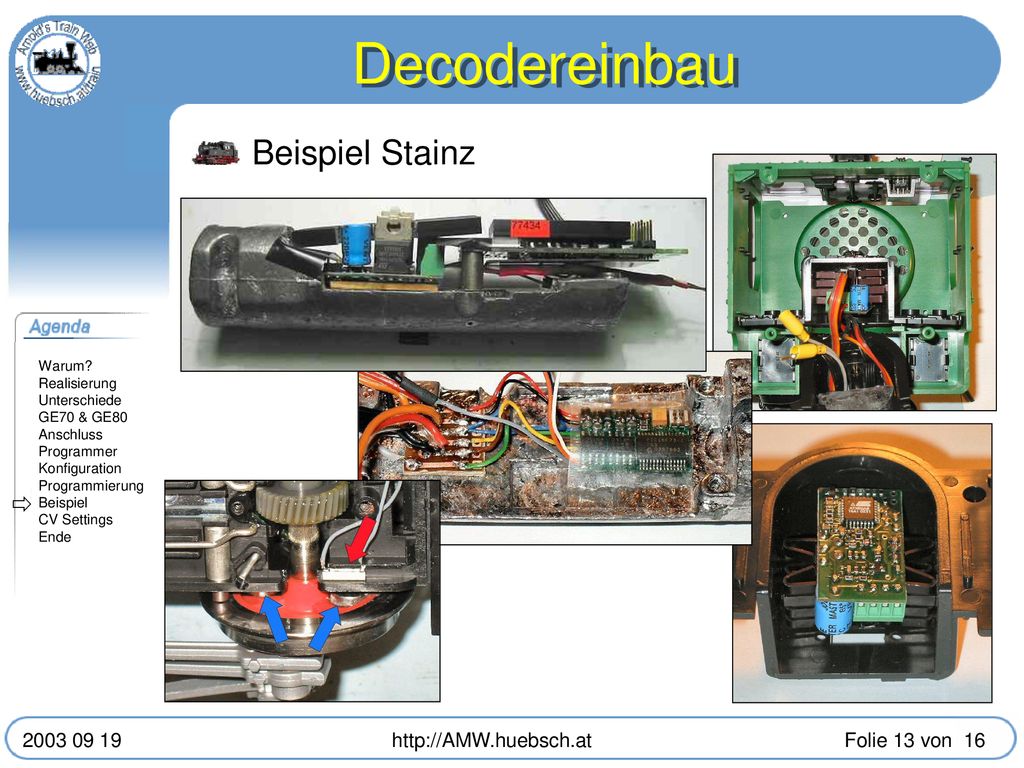

13 Decodereinbau Beispiel Stainz 

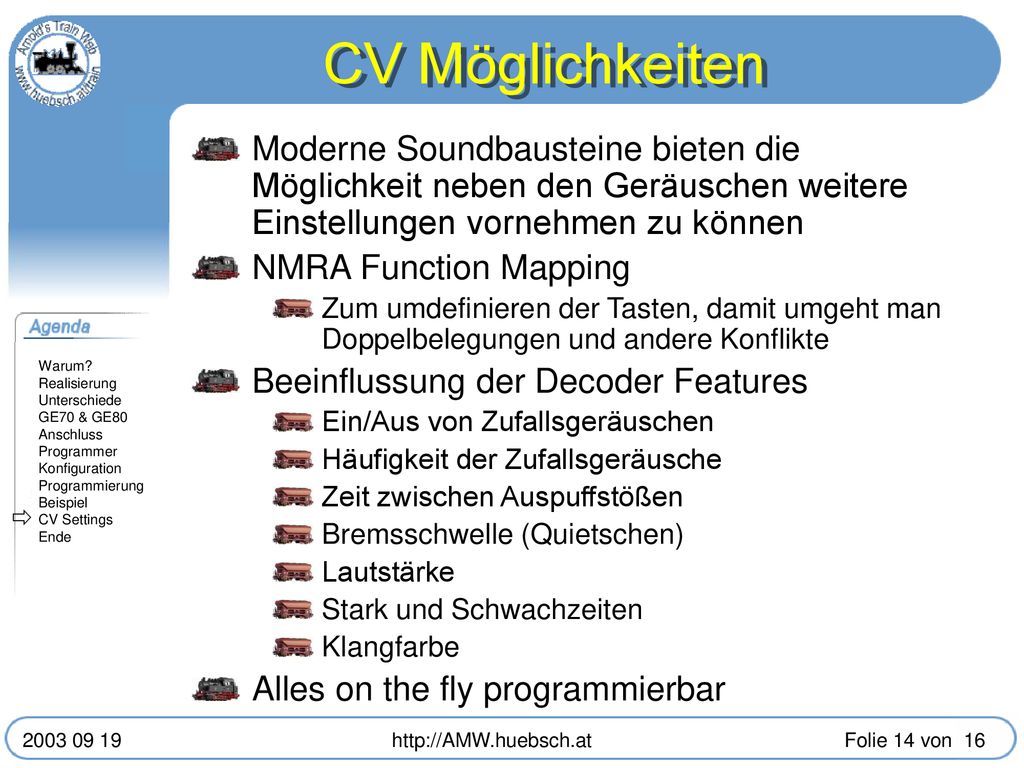

14 CV Möglichkeiten Moderne Soundbausteine bieten die Möglichkeit neben den Geräuschen weitere Einstellungen vornehmen zu können NMRA Function Mapping Zum umdefinieren der Tasten, damit umgeht man Doppelbelegungen und andere Konflikte Beeinflussung der Decoder Features Ein/Aus von Zufallsgeräuschen Häufigkeit der Zufallsgeräusche Zeit zwischen Auspuffstößen Bremsschwelle (Quietschen) Lautstärke Stark und Schwachzeiten Klangfarbe Alles on the fly programmierbar 

15 Beispiel Tieferes volleres Geräusch Leiser stellen Zufallsgeräusch aus
Nur Geräusch 2 leiser Kein Wegfahrpfeifen CV53 niedriger setzen CV55 = 1 CV63/64 = 0 CV57 Bit 0/1 z.B. CV57=2 CV49 Bit6=0 z.B.: CV49=66 

16 The End Danke für Ihre Aufmerksamkeit! Vortrag befindet sich auf:
