1 narrow band + wide band linear transponder

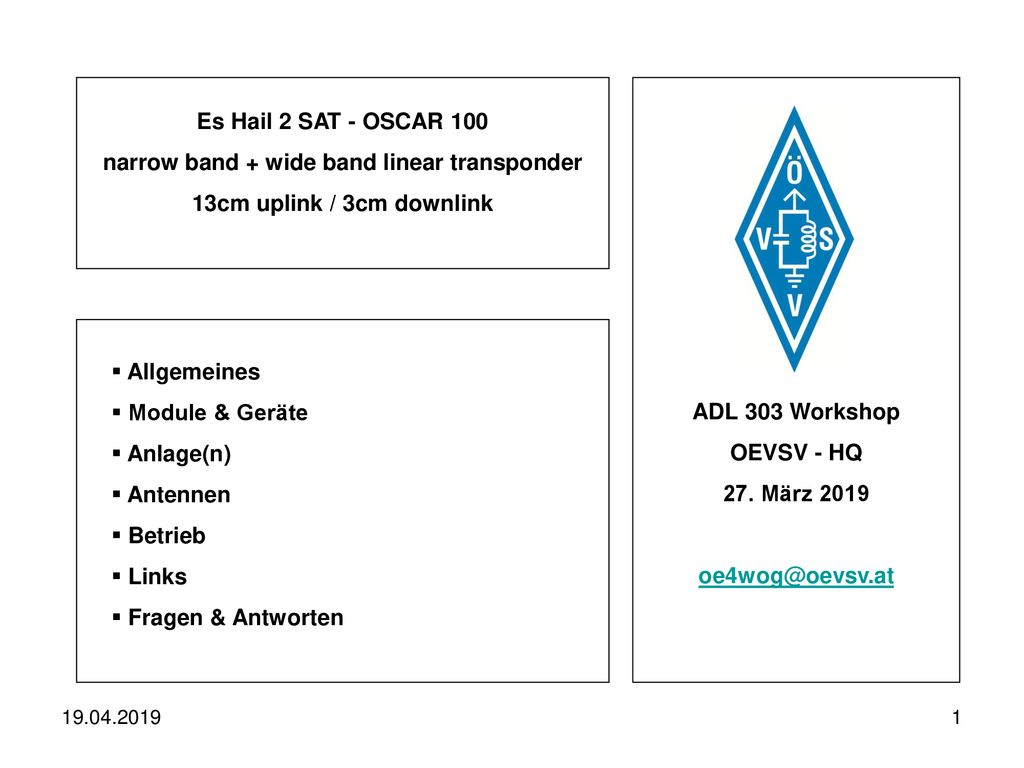

Es Hail 2 SAT - OSCAR 100 narrow band + wide band linear transponder 13cm uplink / 3cm downlink Allgemeines Module & Geräte Anlage(n) Antennen Betrieb Links Fragen & Antworten ADL 303 Workshop OEVSV - HQ 27. März 2019

2 Verschiedene Bezeichnungen

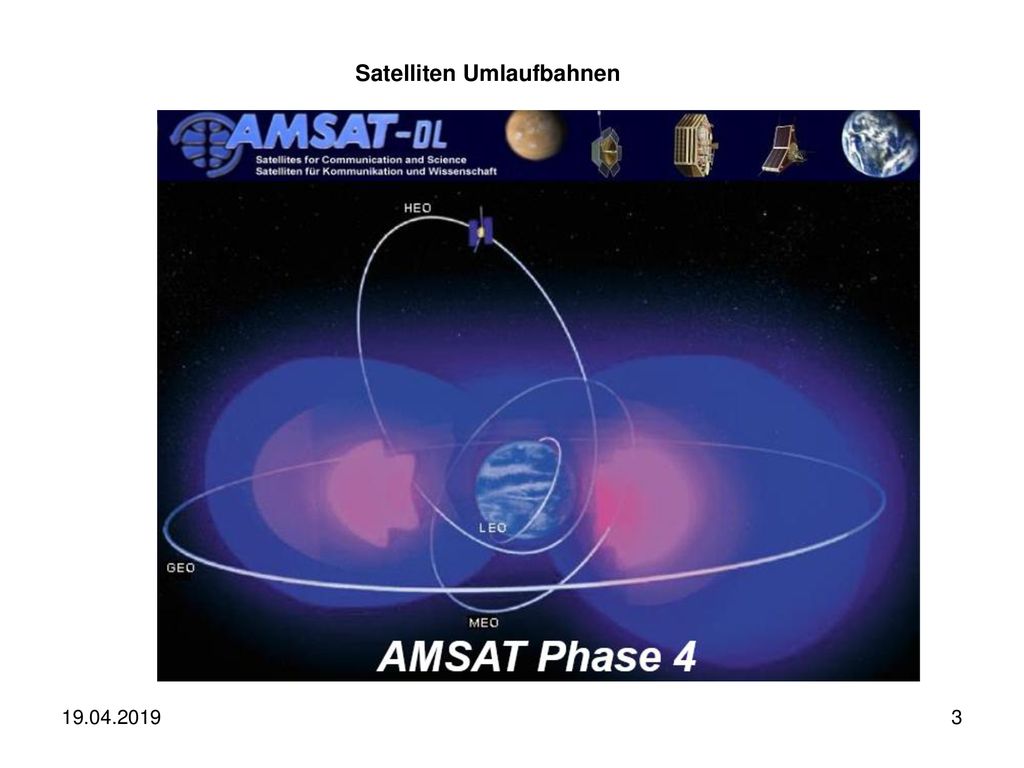

3 Satelliten Umlaufbahnen

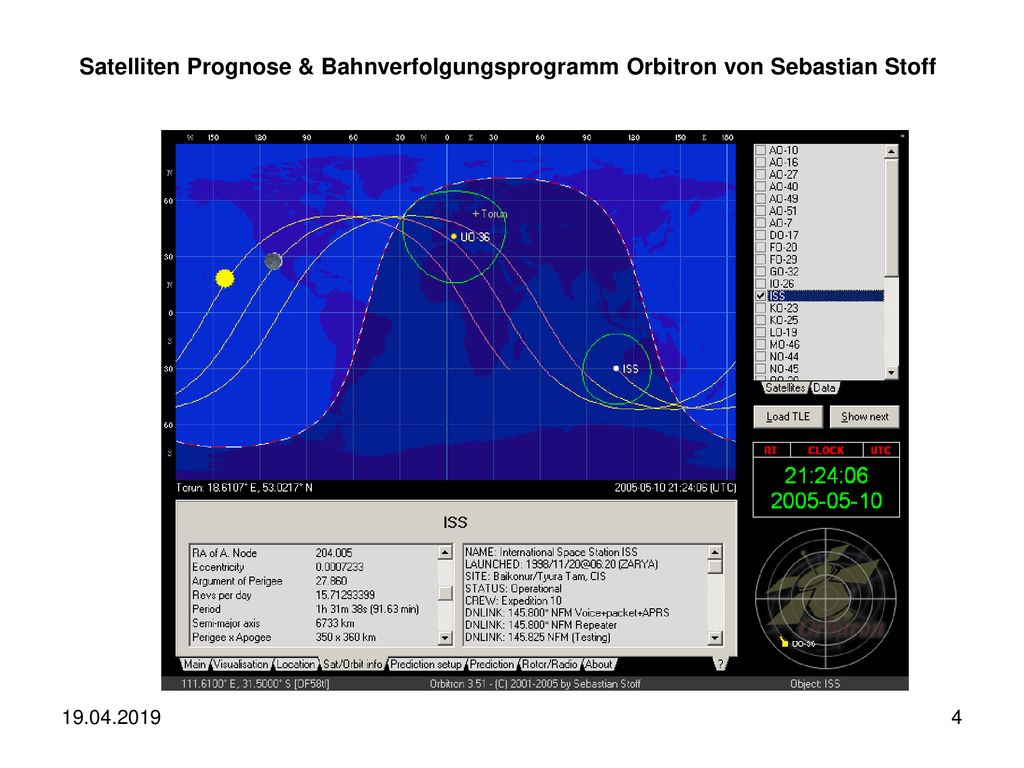

4 Satelliten Prognose & Bahnverfolgungsprogramm Orbitron von Sebastian Stoff

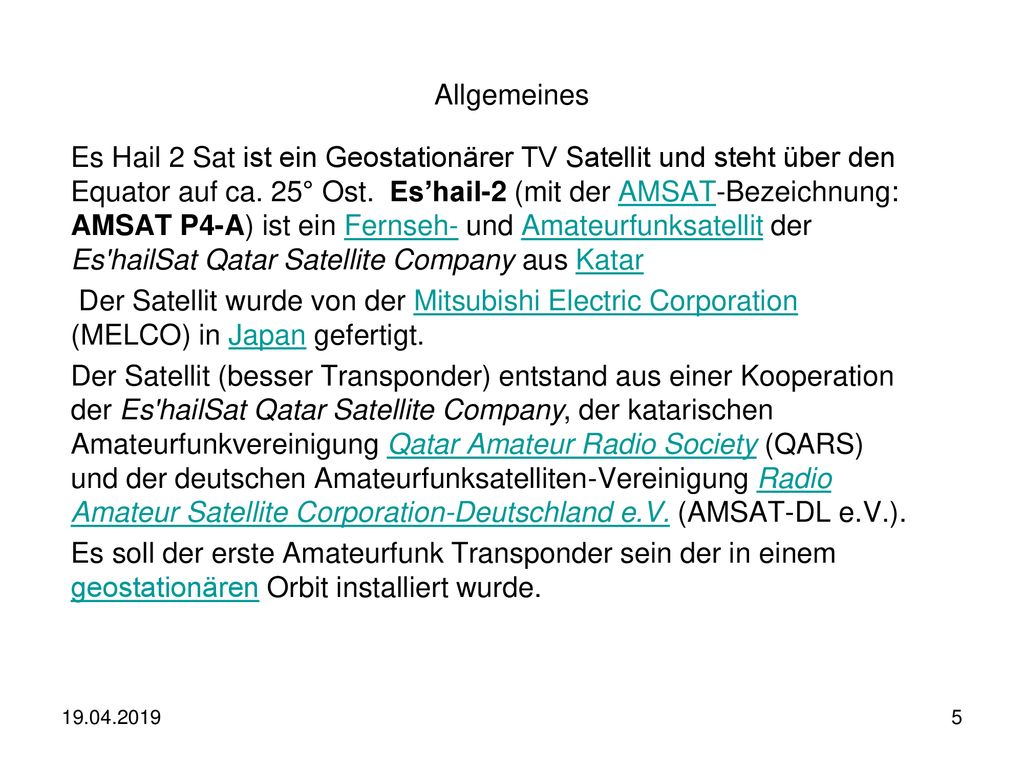

5 Allgemeines Es Hail 2 Sat ist ein Geostationärer TV Satellit und steht über den Equator auf ca. 25° Ost. Es’hail-2 (mit der AMSAT-Bezeichnung: AMSAT P4-A) ist ein Fernseh- und Amateurfunksatellit der Es'hailSat Qatar Satellite Company aus Katar Der Satellit wurde von der Mitsubishi Electric Corporation (MELCO) in Japan gefertigt. Der Satellit (besser Transponder) entstand aus einer Kooperation der Es'hailSat Qatar Satellite Company, der katarischen Amateurfunkvereinigung Qatar Amateur Radio Society (QARS) und der deutschen Amateurfunksatelliten-Vereinigung Radio Amateur Satellite Corporation-Deutschland e.V. (AMSAT-DL e.V.). Es soll der erste Amateurfunk Transponder sein der in einem geostationären Orbit installiert wurde.

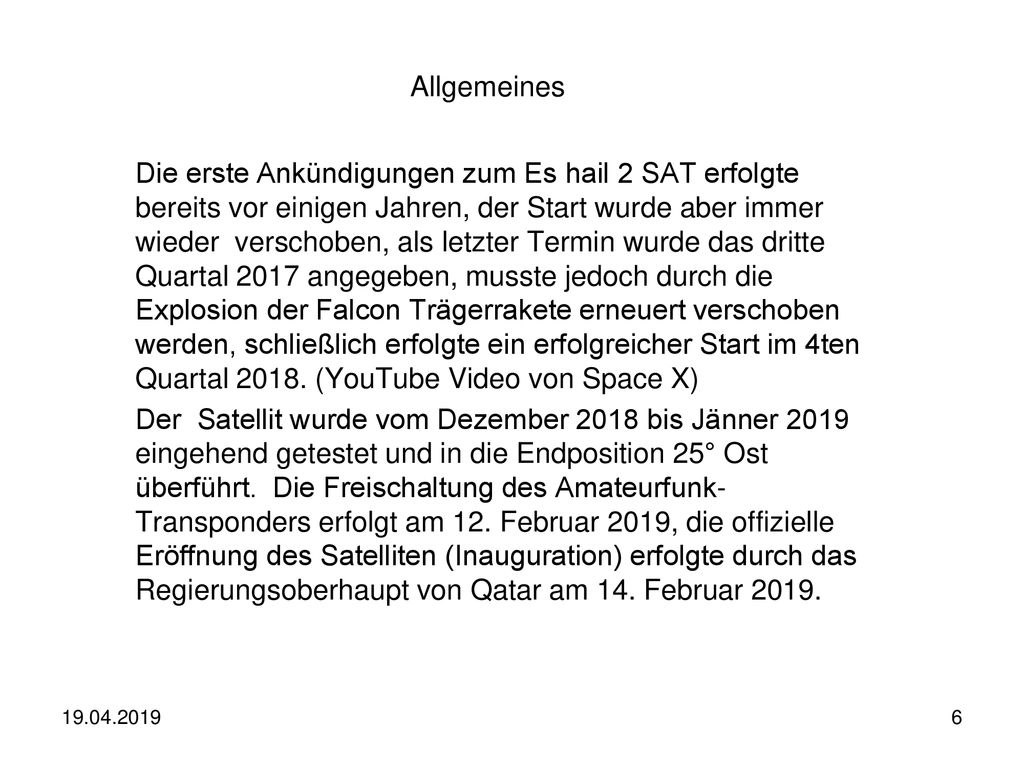

6 Allgemeines Die erste Ankündigungen zum Es hail 2 SAT erfolgte bereits vor einigen Jahren, der Start wurde aber immer wieder verschoben, als letzter Termin wurde das dritte Quartal 2017 angegeben, musste jedoch durch die Explosion der Falcon Trägerrakete erneuert verschoben werden, schließlich erfolgte ein erfolgreicher Start im 4ten Quartal (YouTube Video von Space X) Der Satellit wurde vom Dezember 2018 bis Jänner 2019 eingehend getestet und in die Endposition 25° Ost überführt. Die Freischaltung des Amateurfunk-Transponders erfolgt am 12. Februar 2019, die offizielle Eröffnung des Satelliten (Inauguration) erfolgte durch das Regierungsoberhaupt von Qatar am 14. Februar 2019.

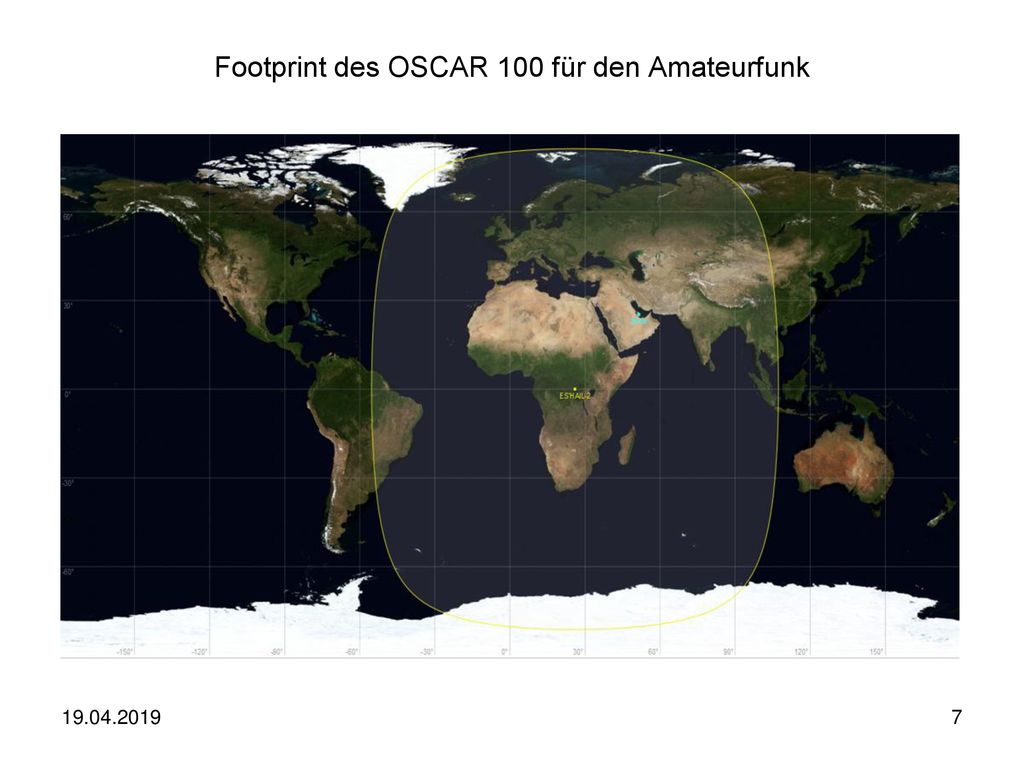

7 Footprint des OSCAR 100 für den Amateurfunk

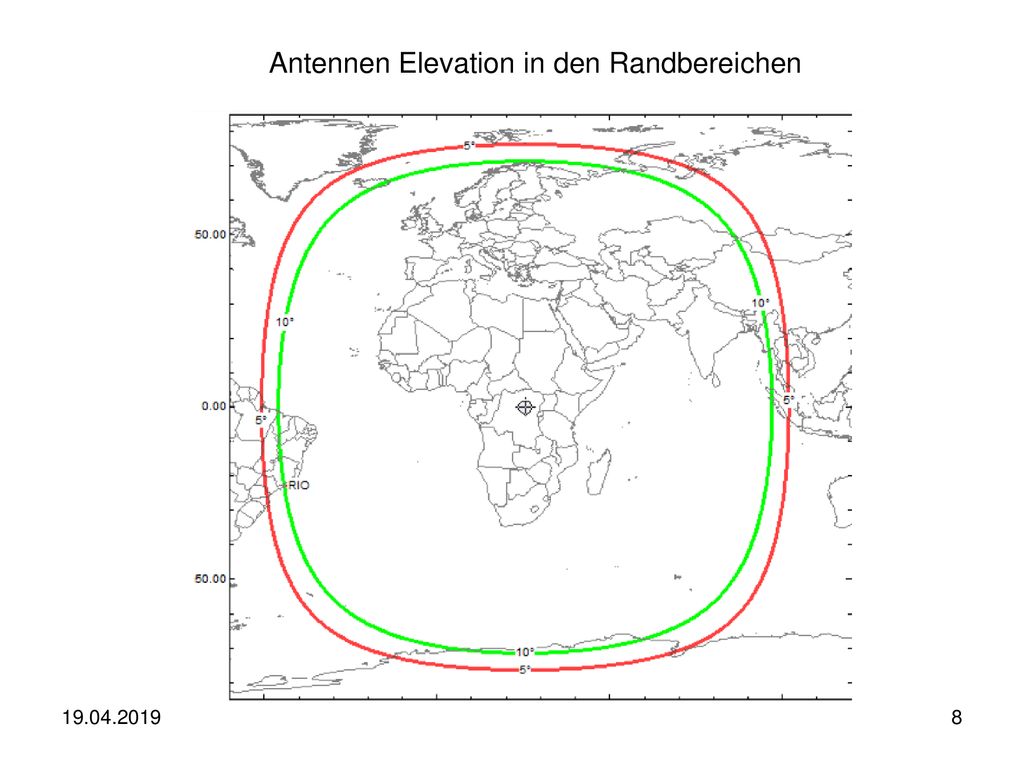

8 Antennen Elevation in den Randbereichen

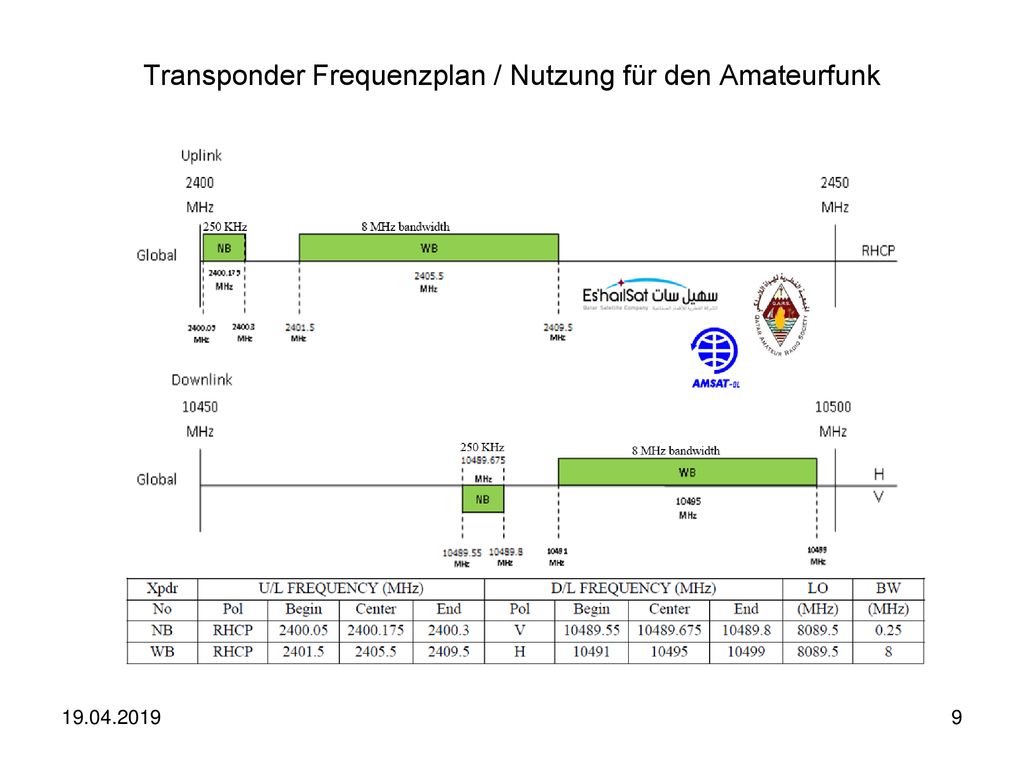

9 Transponder Frequenzplan / Nutzung für den Amateurfunk

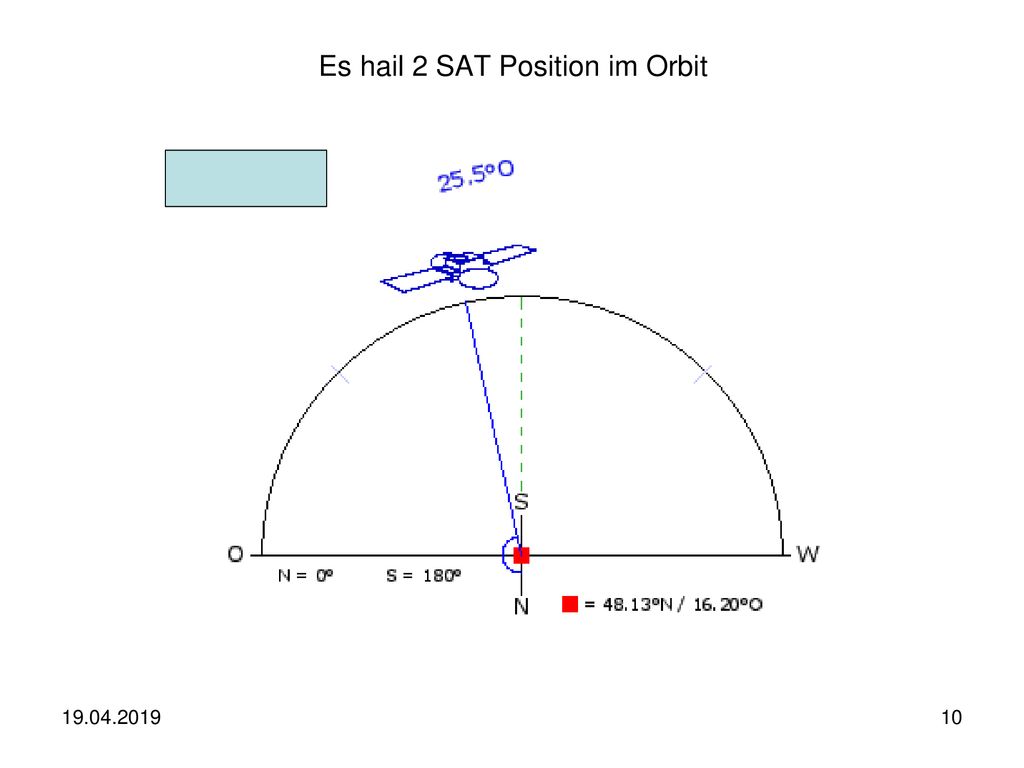

10 Es hail 2 SAT Position im Orbit

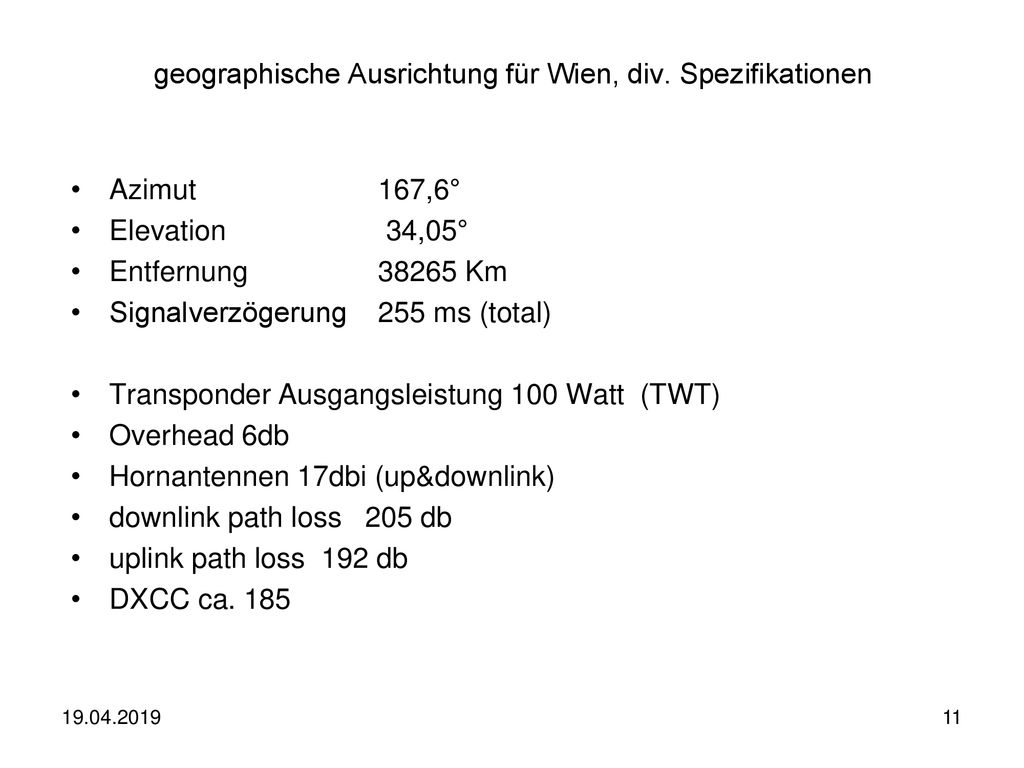

11 geographische Ausrichtung für Wien, div. Spezifikationen
Azimut 167,6° Elevation 34,05° Entfernung Km Signalverzögerung 255 ms (total) Transponder Ausgangsleistung 100 Watt (TWT) Overhead 6db Hornantennen 17dbi (up&downlink) downlink path loss db uplink path loss 192 db DXCC ca. 185

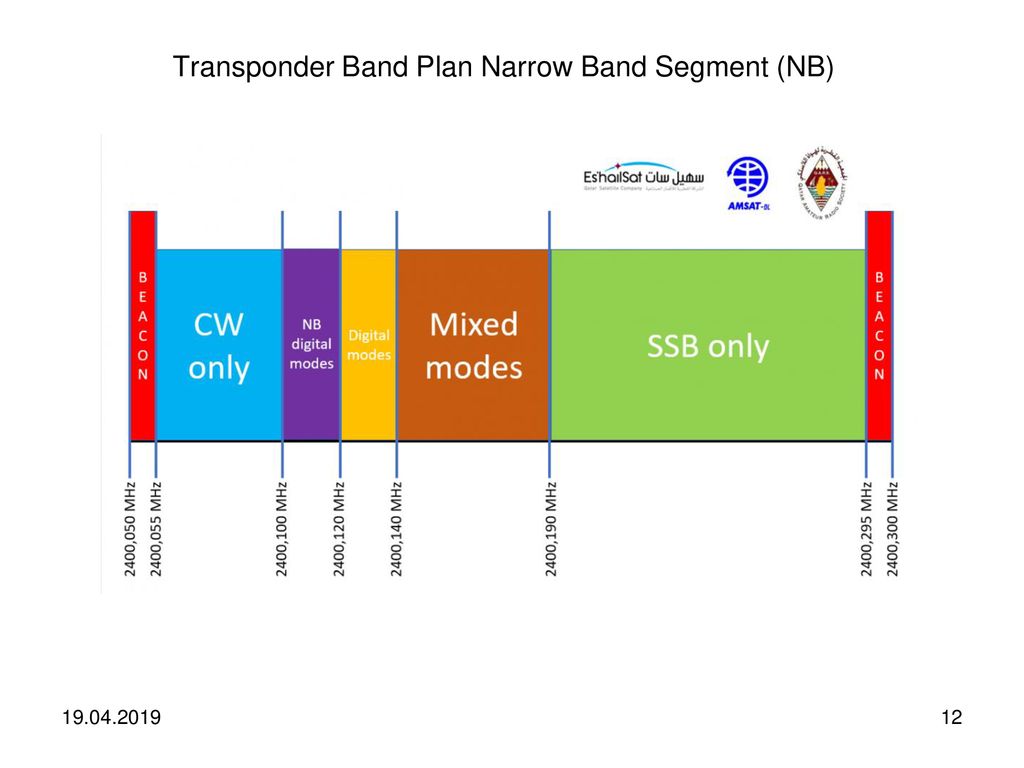

12 Transponder Band Plan Narrow Band Segment (NB)

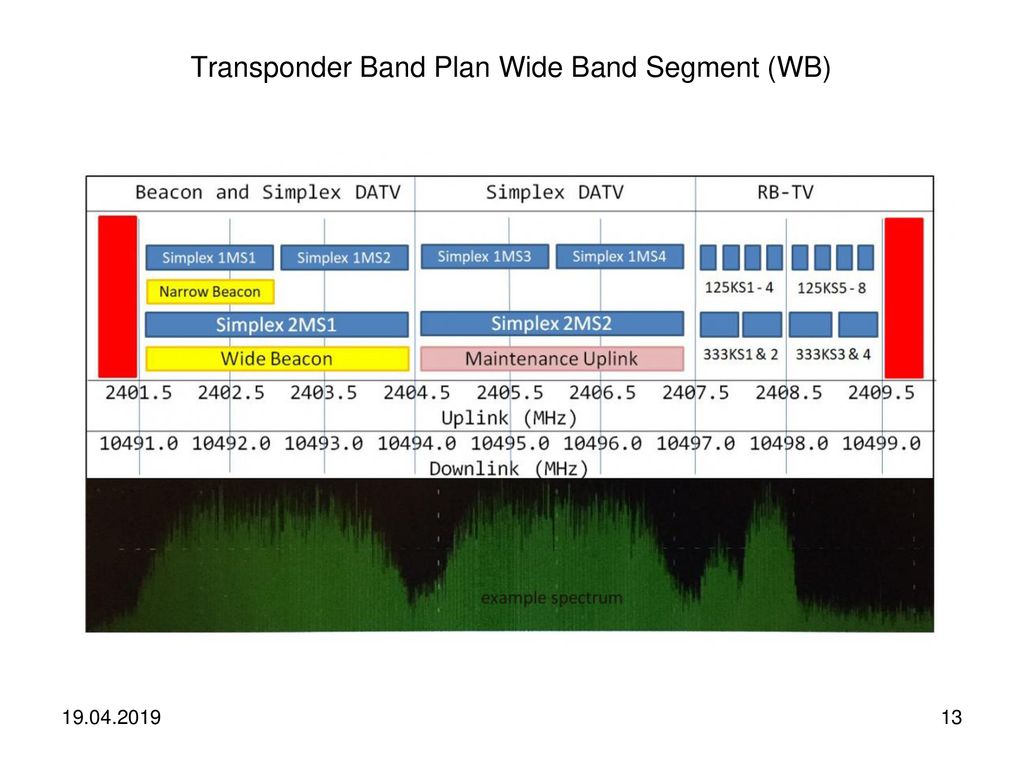

13 Transponder Band Plan Wide Band Segment (WB)

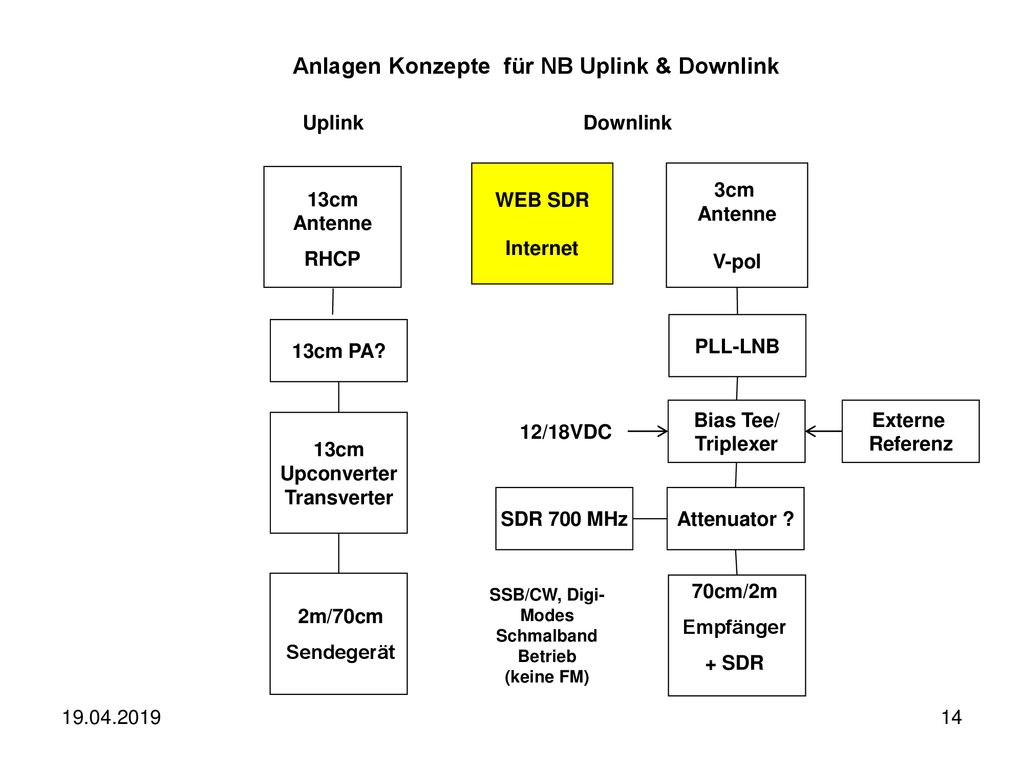

14 Anlagen Konzepte für NB Uplink & Downlink
WEB SDR Internet 3cm Antenne V-pol 13cm Antenne RHCP 13cm PA? PLL-LNB Bias Tee/ Triplexer Externe Referenz 13cm Upconverter Transverter 12/18VDC Externe Referenz SDR 700 MHz Attenuator ? SSB/CW, Digi-Modes Schmalband Betrieb (keine FM) 70cm/2m Empfänger + SDR 2m/70cm Sendegerät

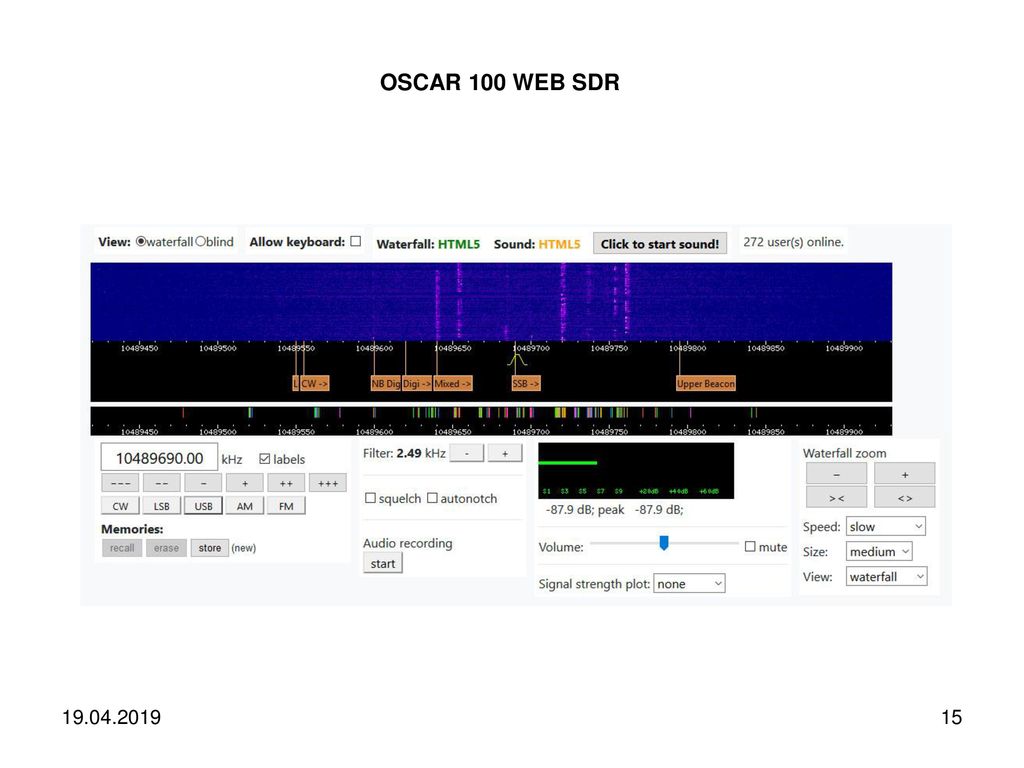

15 OSCAR 100 WEB SDR

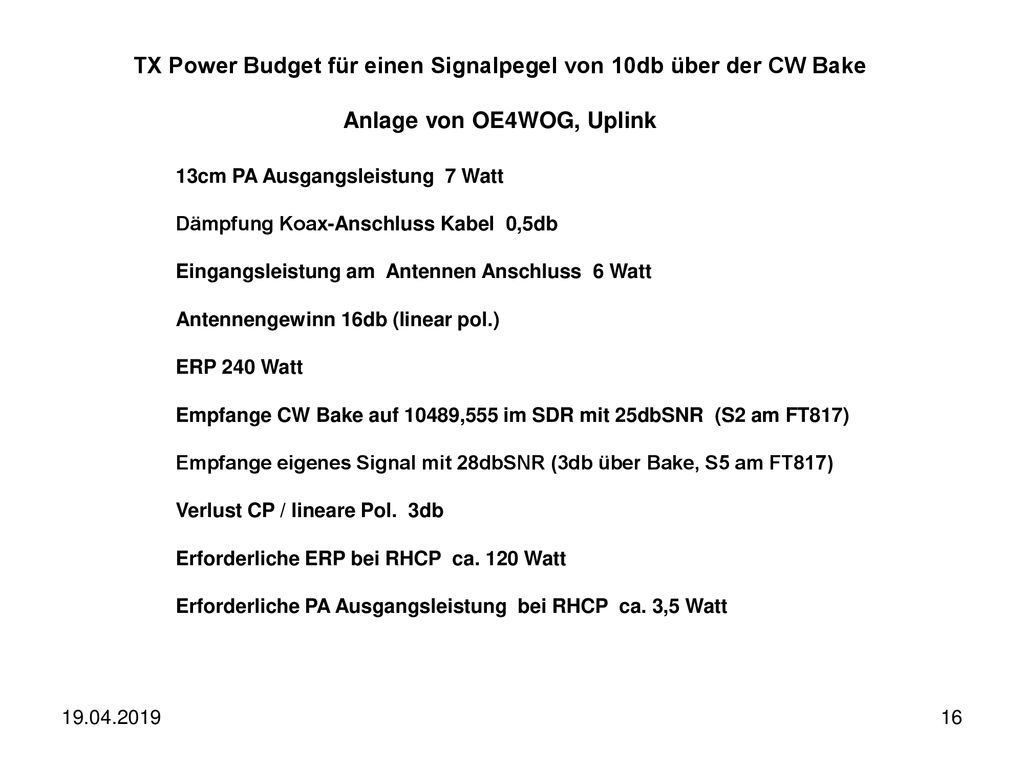

16 TX Power Budget für einen Signalpegel von 10db über der CW Bake Anlage von OE4WOG, Uplink
13cm PA Ausgangsleistung 7 Watt Dämpfung Koax-Anschluss Kabel 0,5db Eingangsleistung am Antennen Anschluss 6 Watt Antennengewinn 16db (linear pol.) ERP 240 Watt Empfange CW Bake auf 10489,555 im SDR mit 25dbSNR (S2 am FT817) Empfange eigenes Signal mit 28dbSNR (3db über Bake, S5 am FT817) Verlust CP / lineare Pol. 3db Erforderliche ERP bei RHCP ca. 120 Watt Erforderliche PA Ausgangsleistung bei RHCP ca. 3,5 Watt

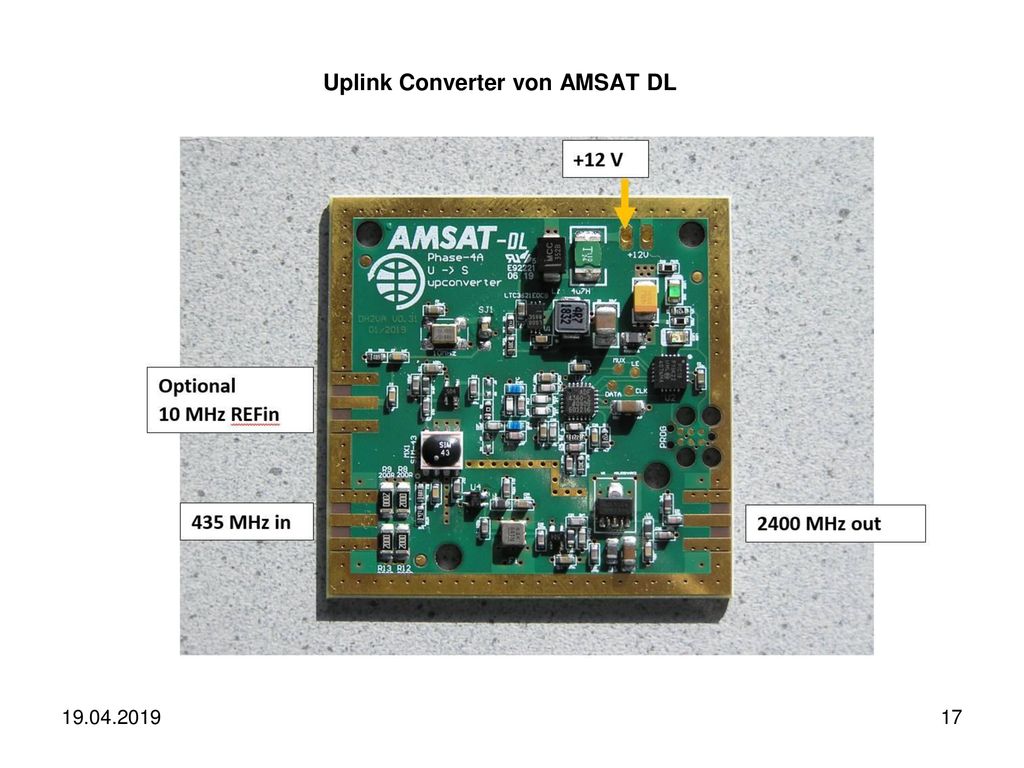

17 Uplink Converter von AMSAT DL

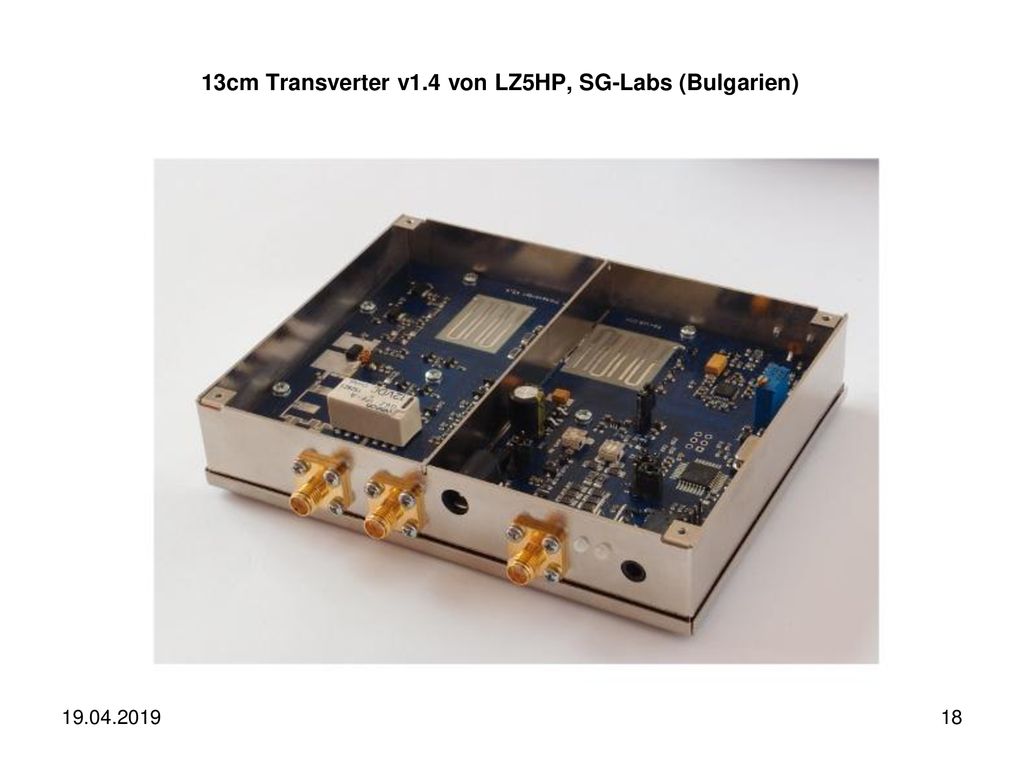

18 13cm Transverter v1.4 von LZ5HP, SG-Labs (Bulgarien)

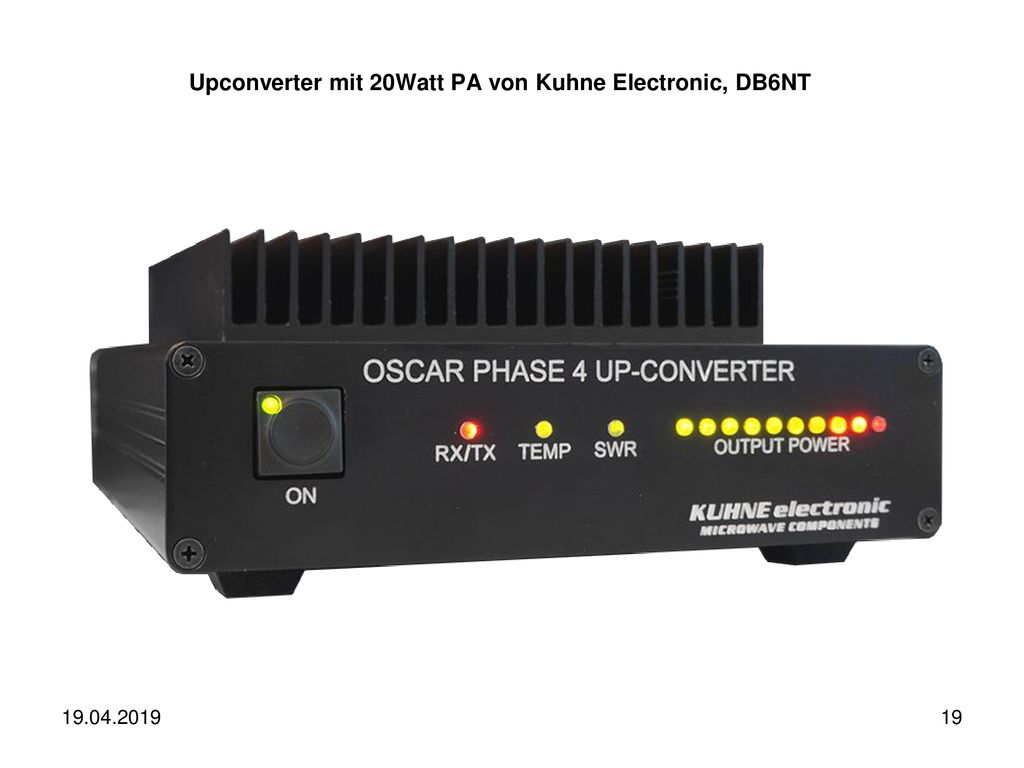

19 Upconverter mit 20Watt PA von Kuhne Electronic, DB6NT

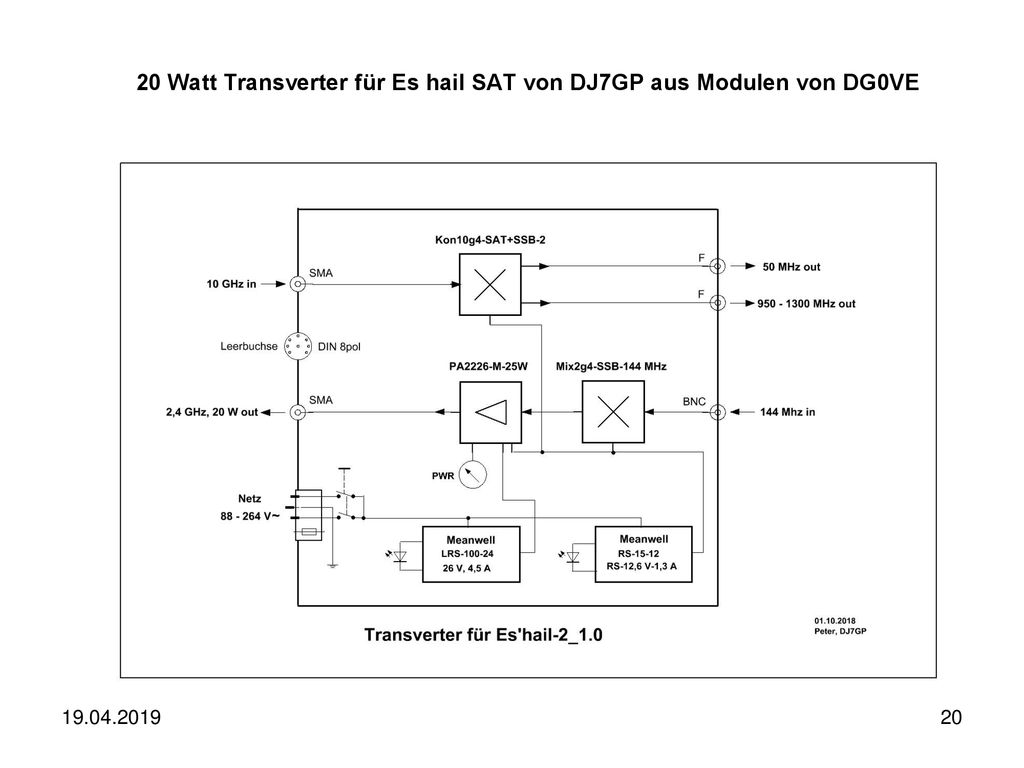

20 20 Watt Transverter für Es hail SAT von DJ7GP aus Modulen von DG0VE

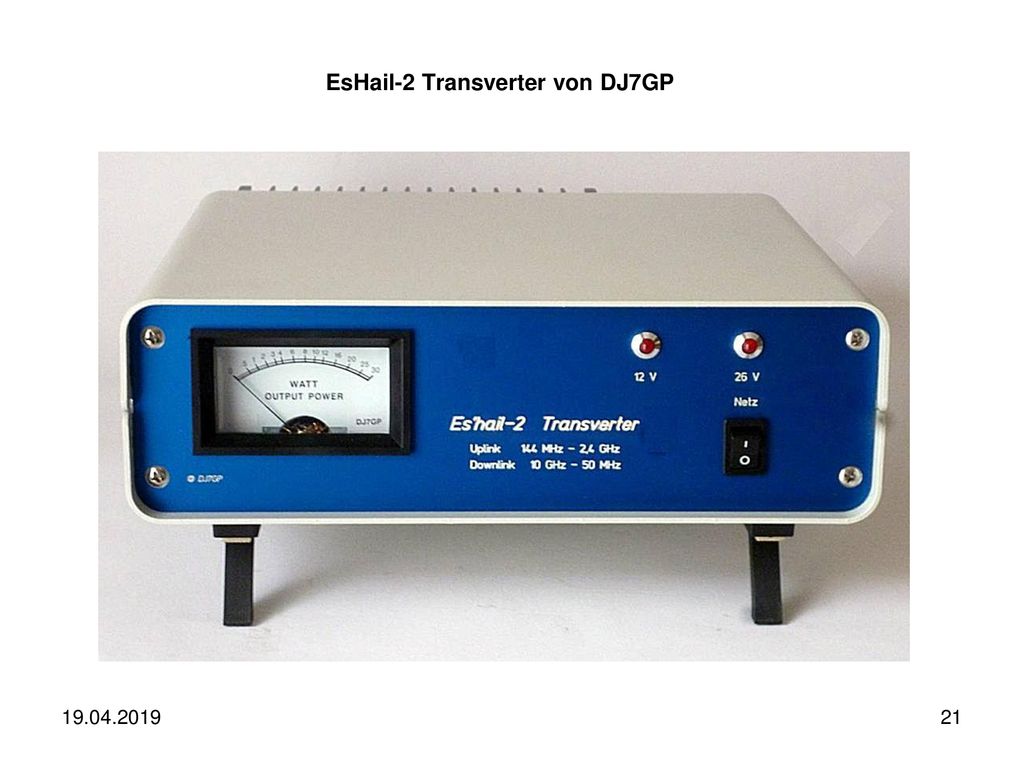

21 EsHail-2 Transverter von DJ7GP

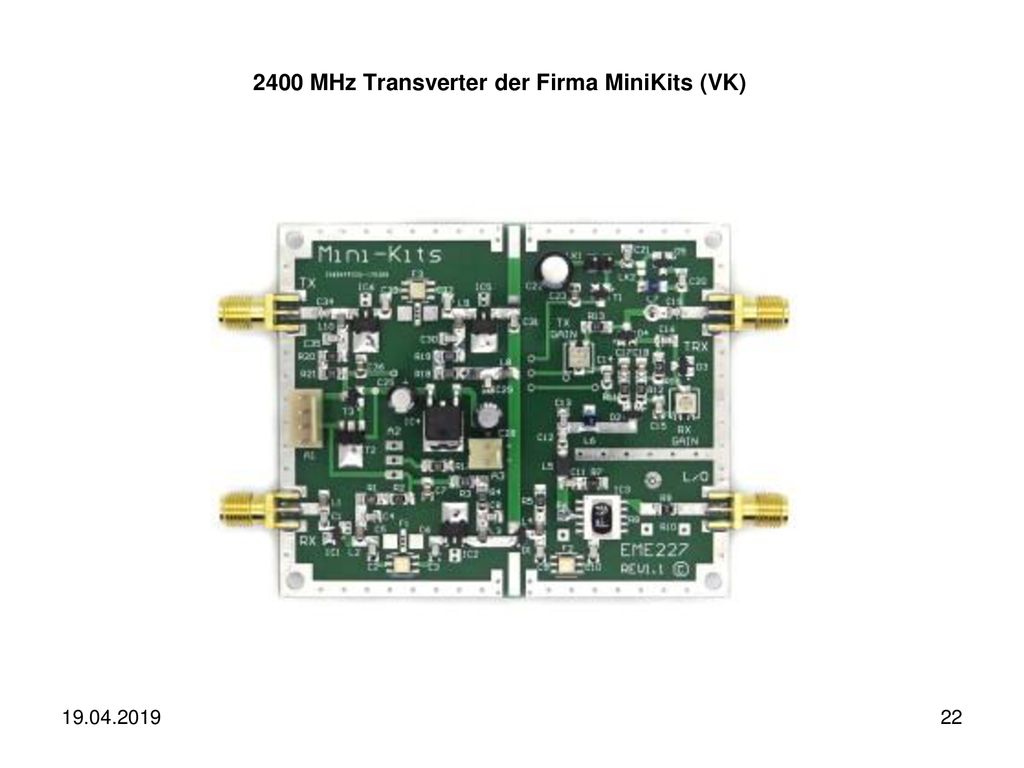

22 2400 MHz Transverter der Firma MiniKits (VK)

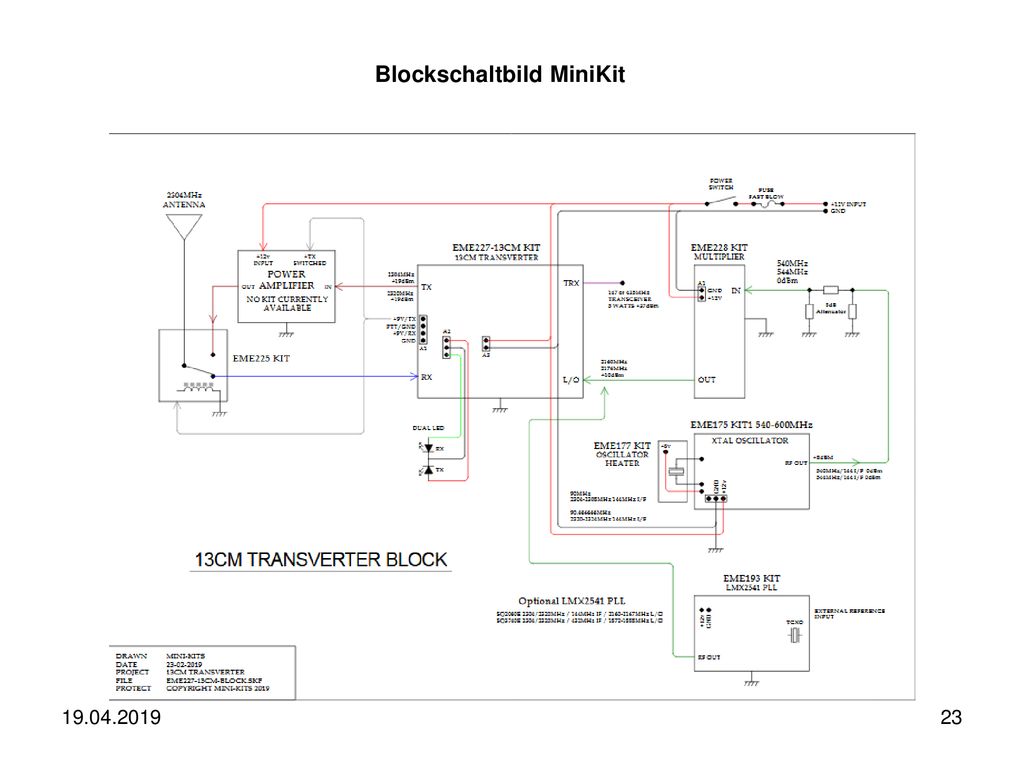

23 Blockschaltbild MiniKit

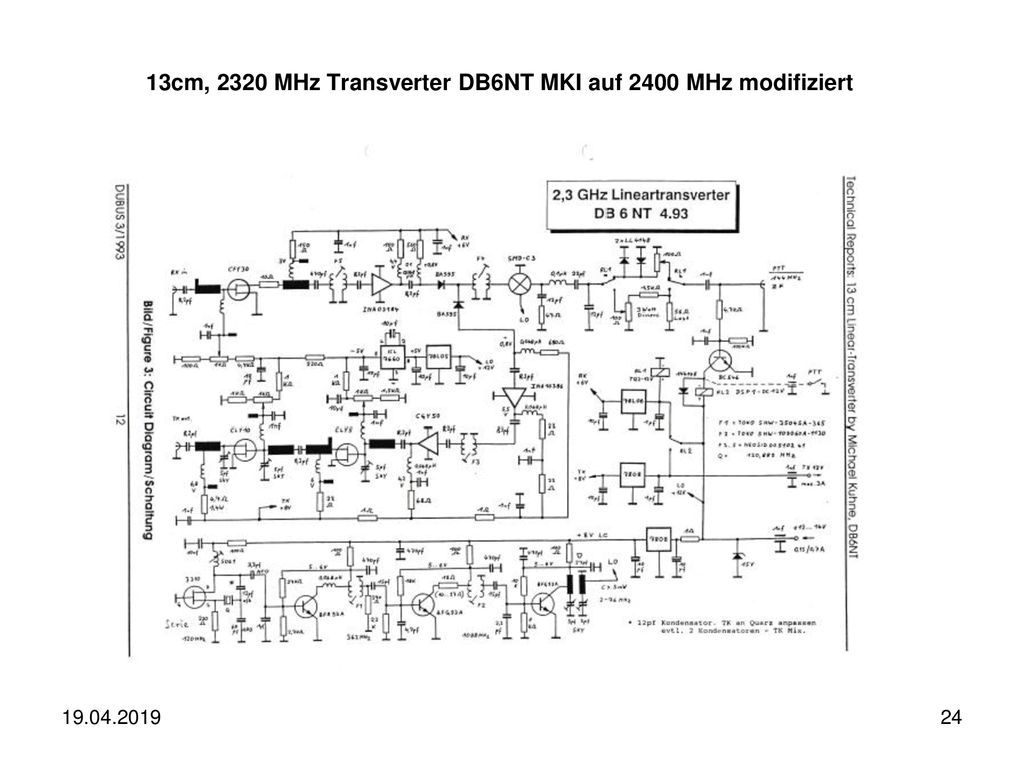

24 13cm, 2320 MHz Transverter DB6NT MKI auf 2400 MHz modifiziert

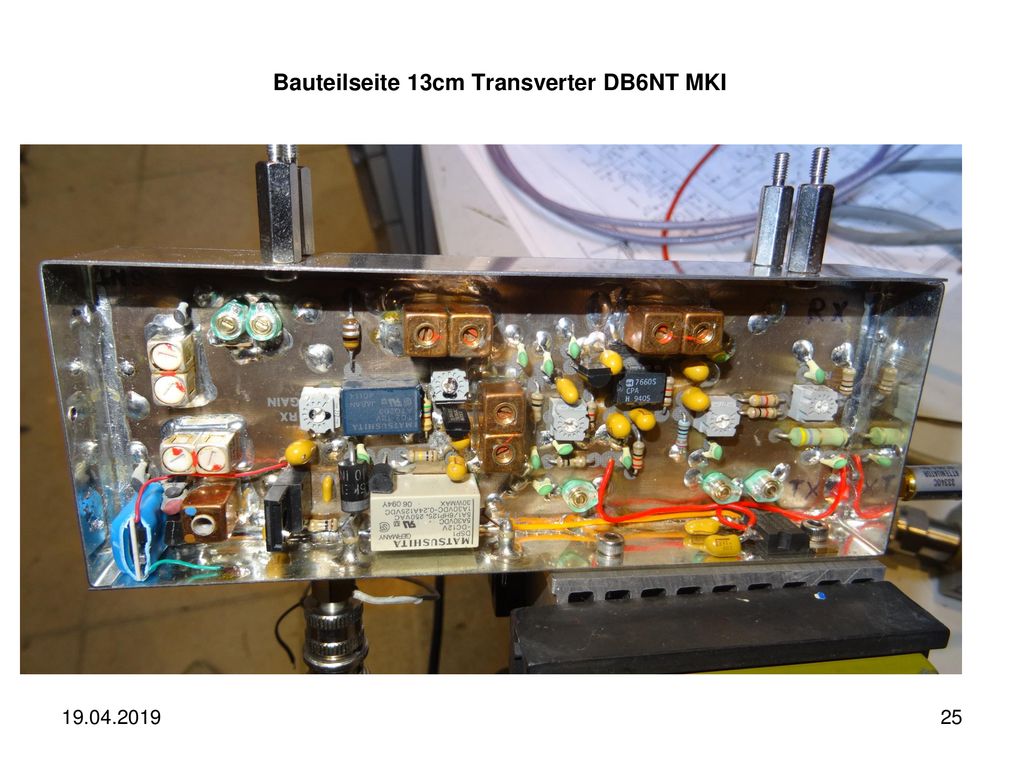

25 Bauteilseite 13cm Transverter DB6NT MKI

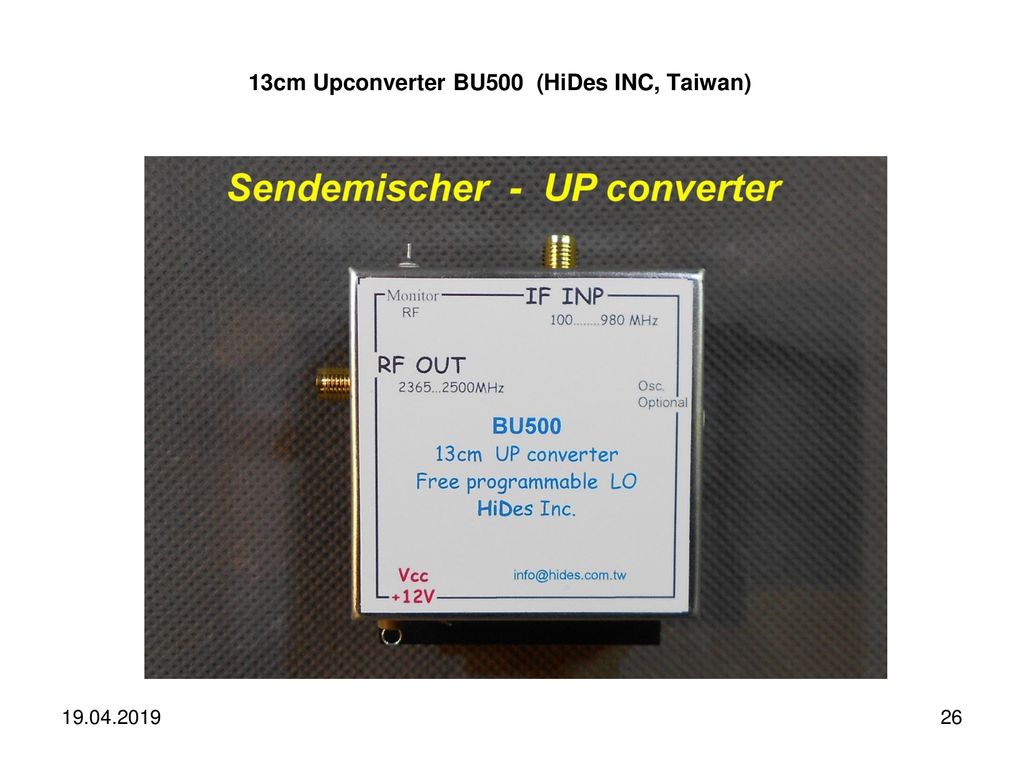

26 13cm Upconverter BU500 (HiDes INC, Taiwan)

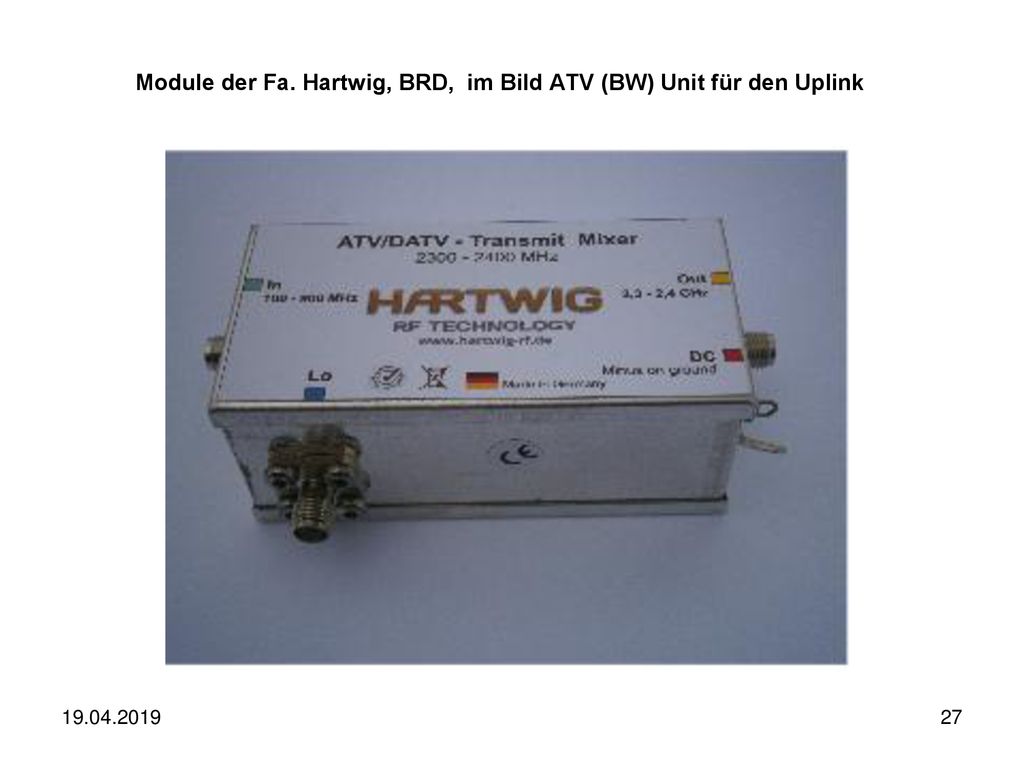

27 Module der Fa. Hartwig, BRD, im Bild ATV (BW) Unit für den Uplink

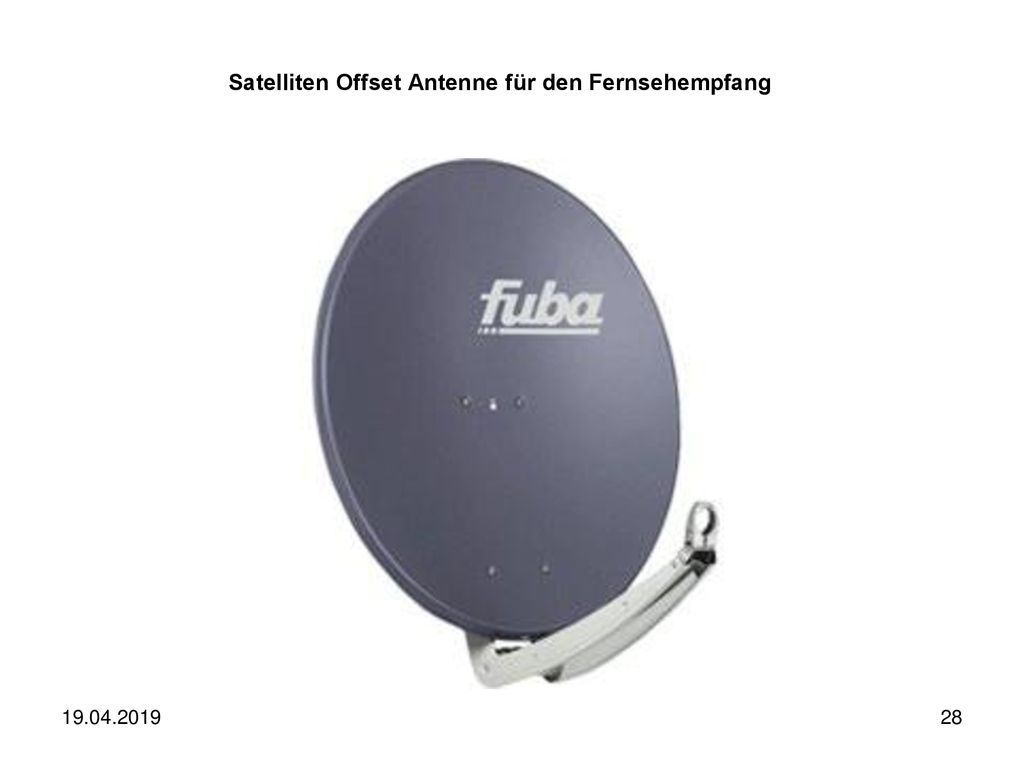

28 Satelliten Offset Antenne für den Fernsehempfang

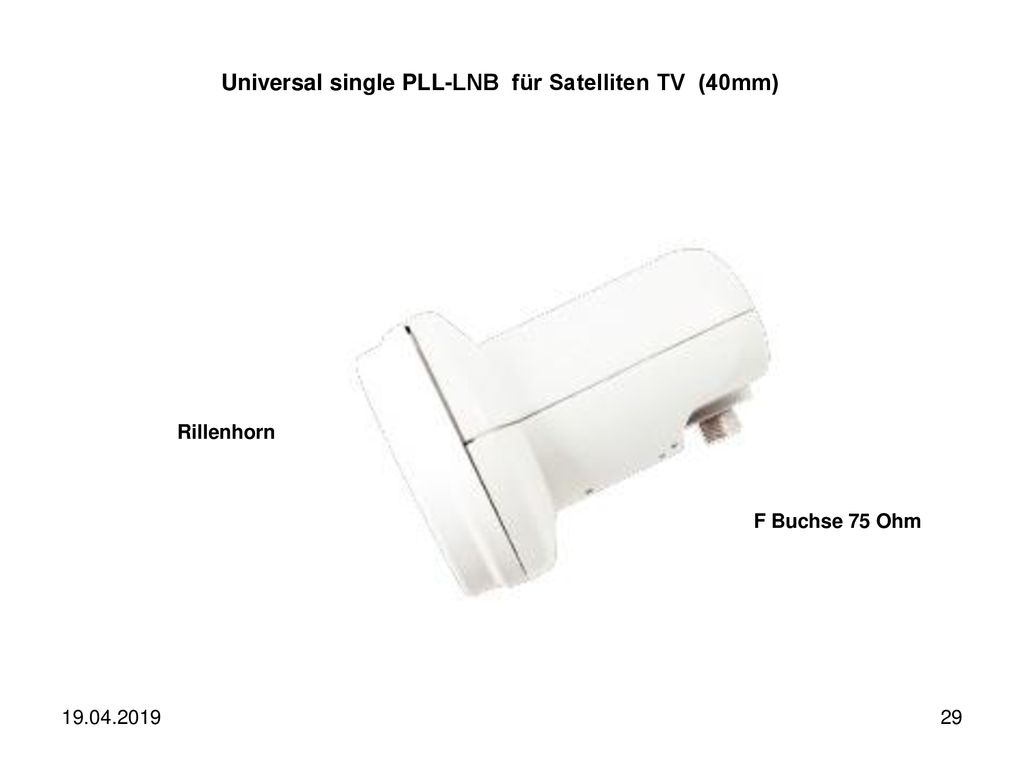

29 Universal single PLL-LNB für Satelliten TV (40mm)
Rillenhorn F Buchse 75 Ohm

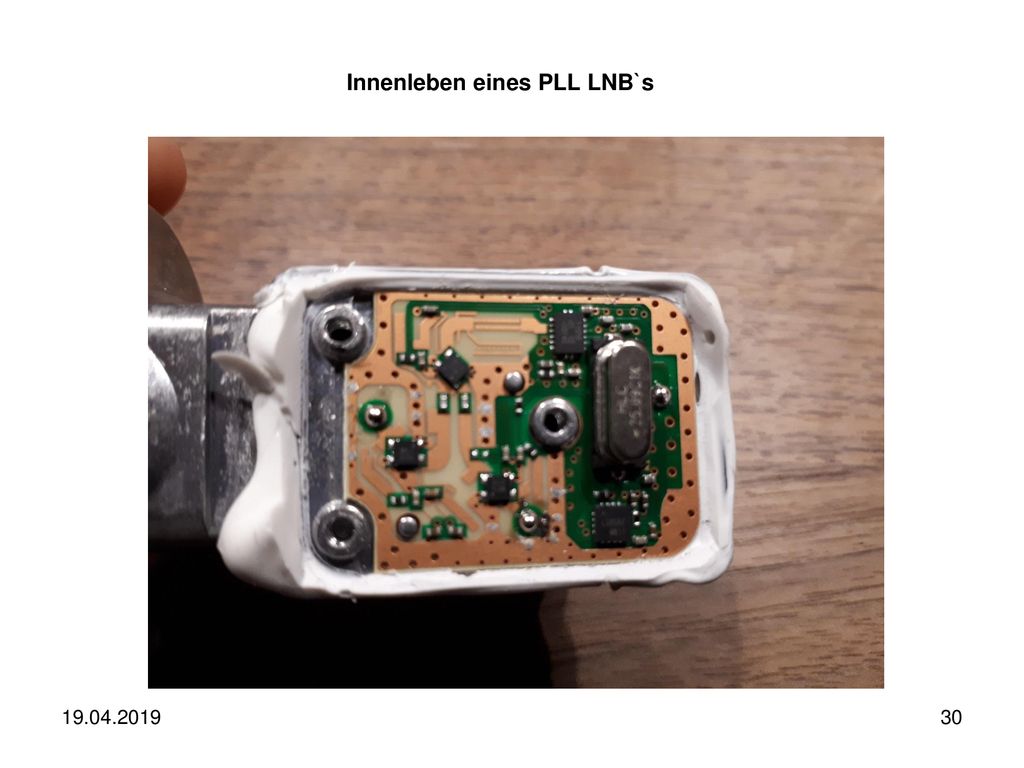

30 Innenleben eines PLL LNB`s

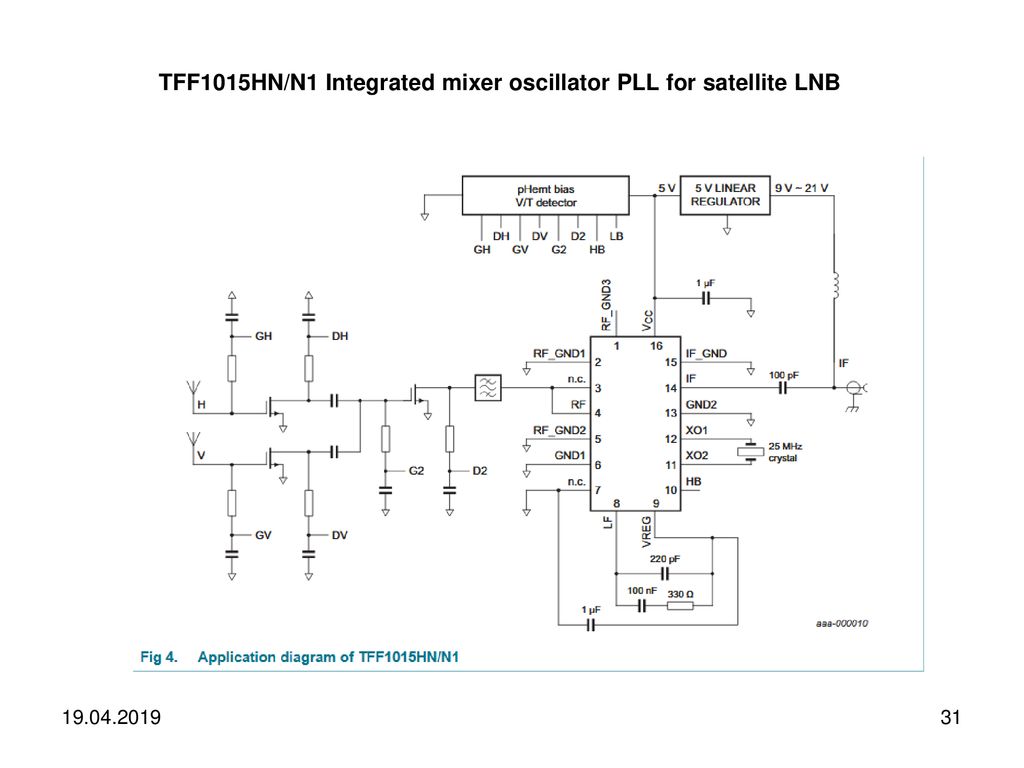

31 TFF1015HN/N1 Integrated mixer oscillator PLL for satellite LNB

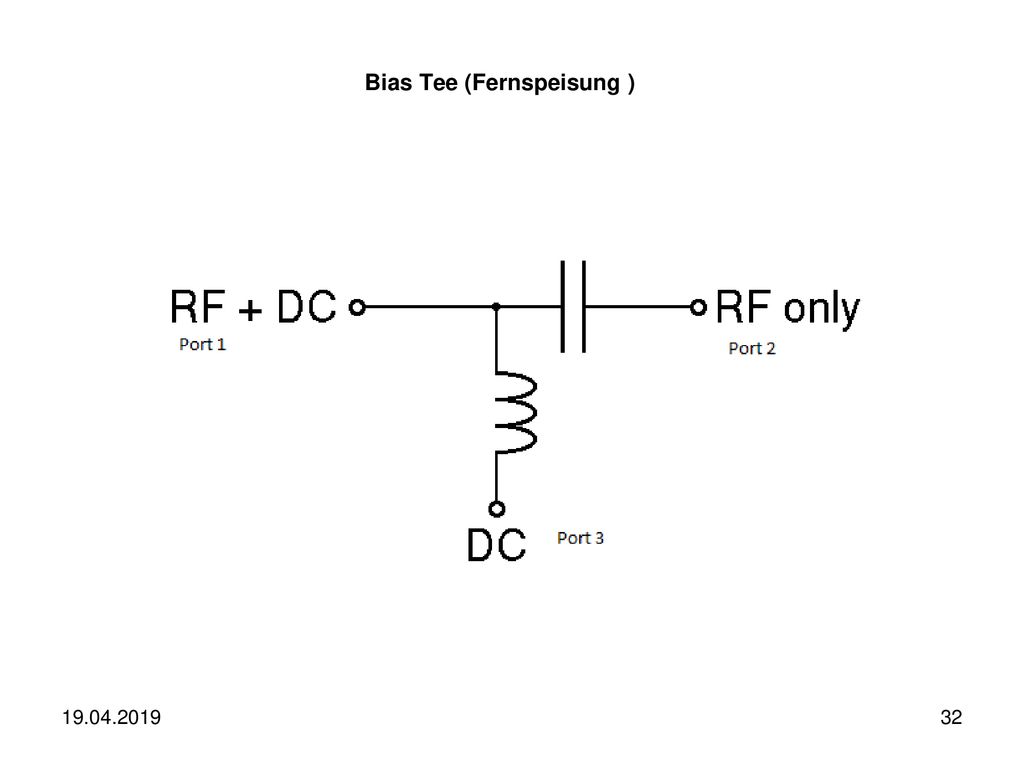

32 Bias Tee (Fernspeisung )

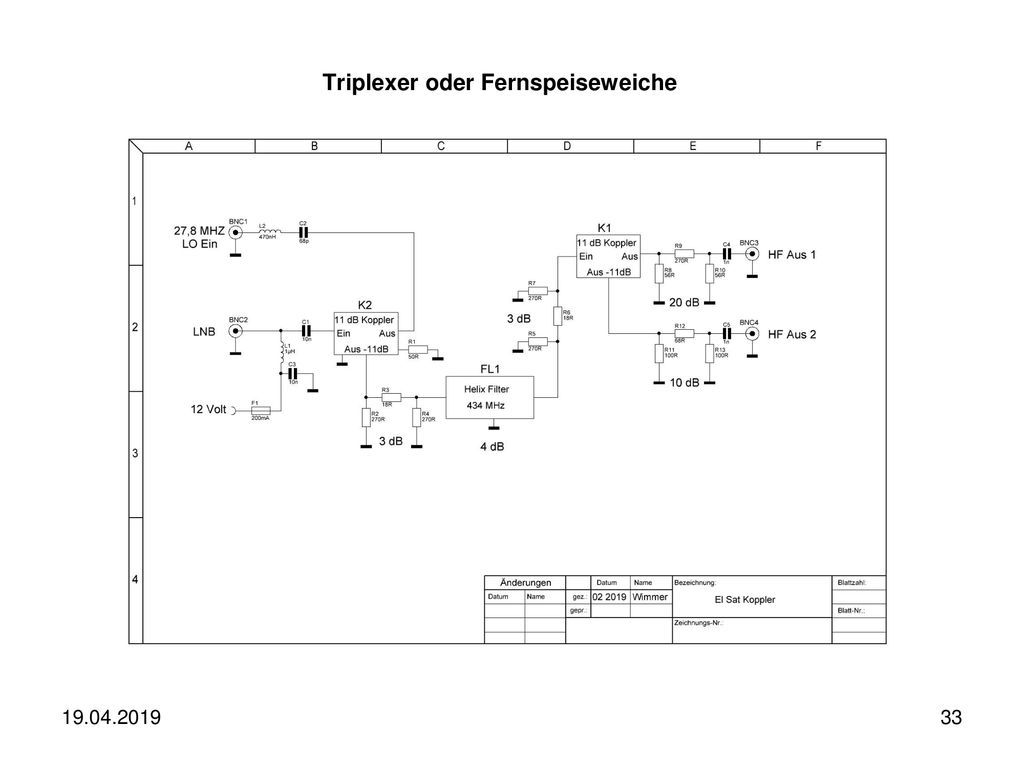

33 Triplexer oder Fernspeiseweiche

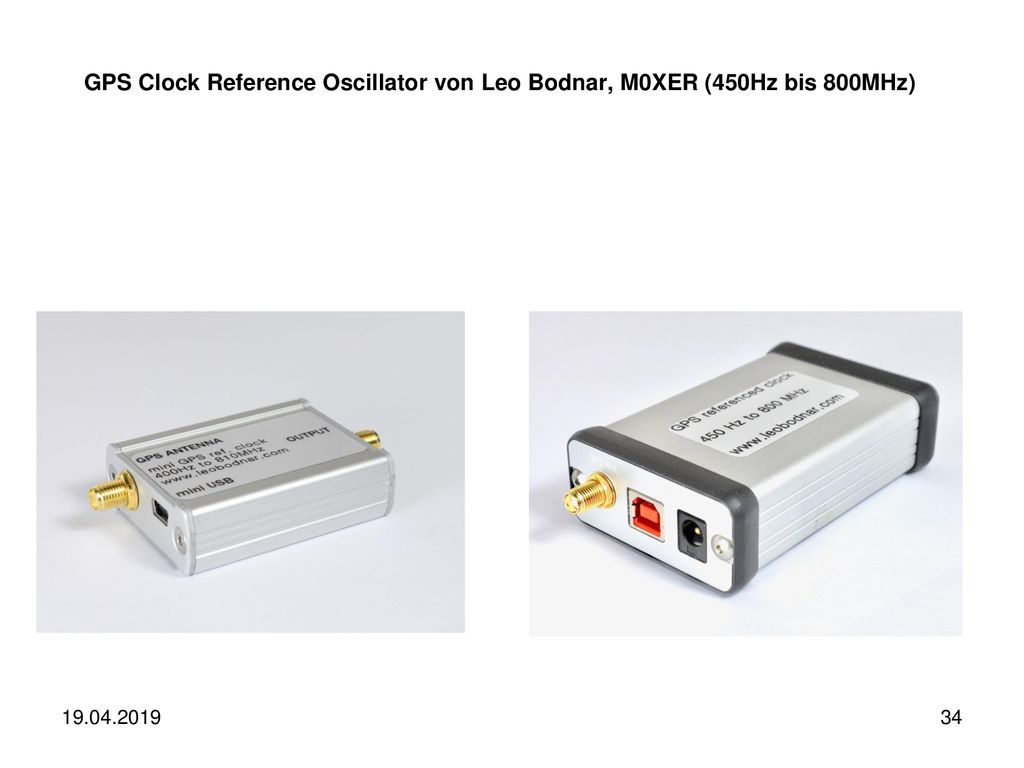

34 GPS Clock Reference Oscillator von Leo Bodnar, M0XER (450Hz bis 800MHz)

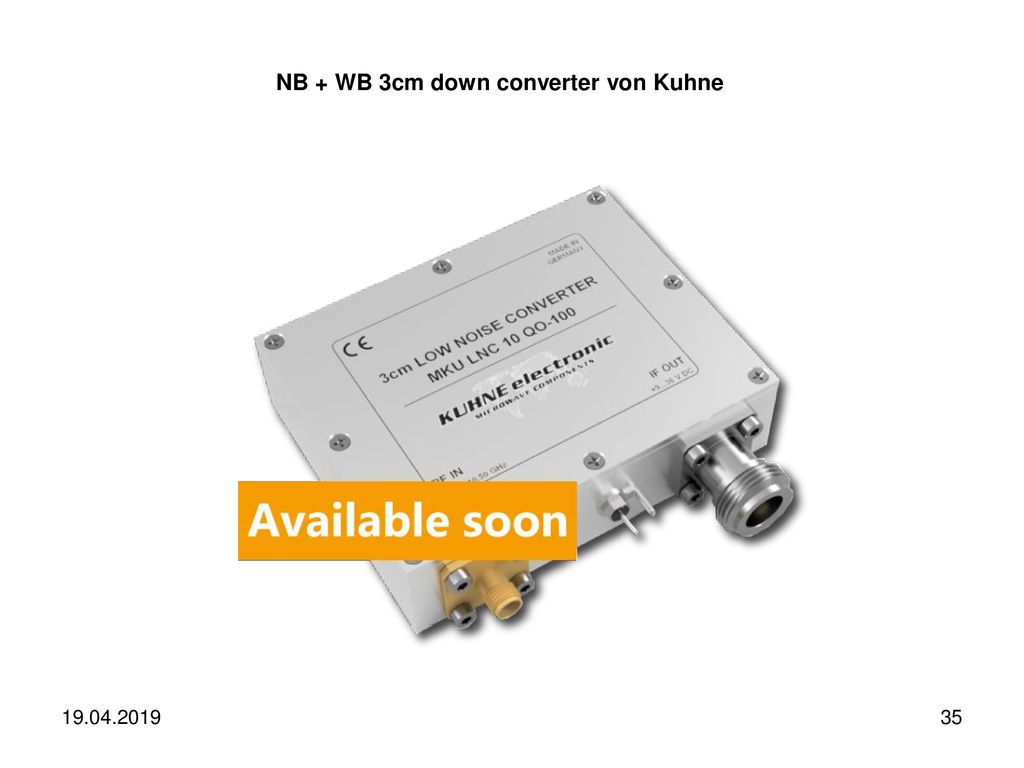

35 NB + WB 3cm down converter von Kuhne

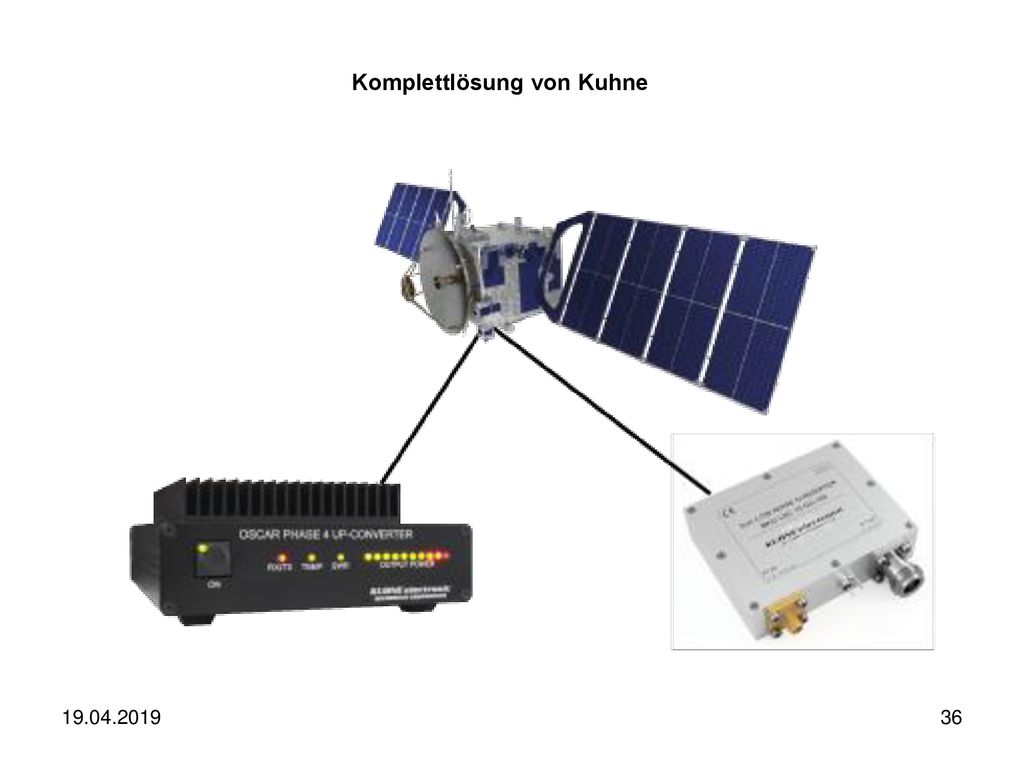

36 Komplettlösung von Kuhne

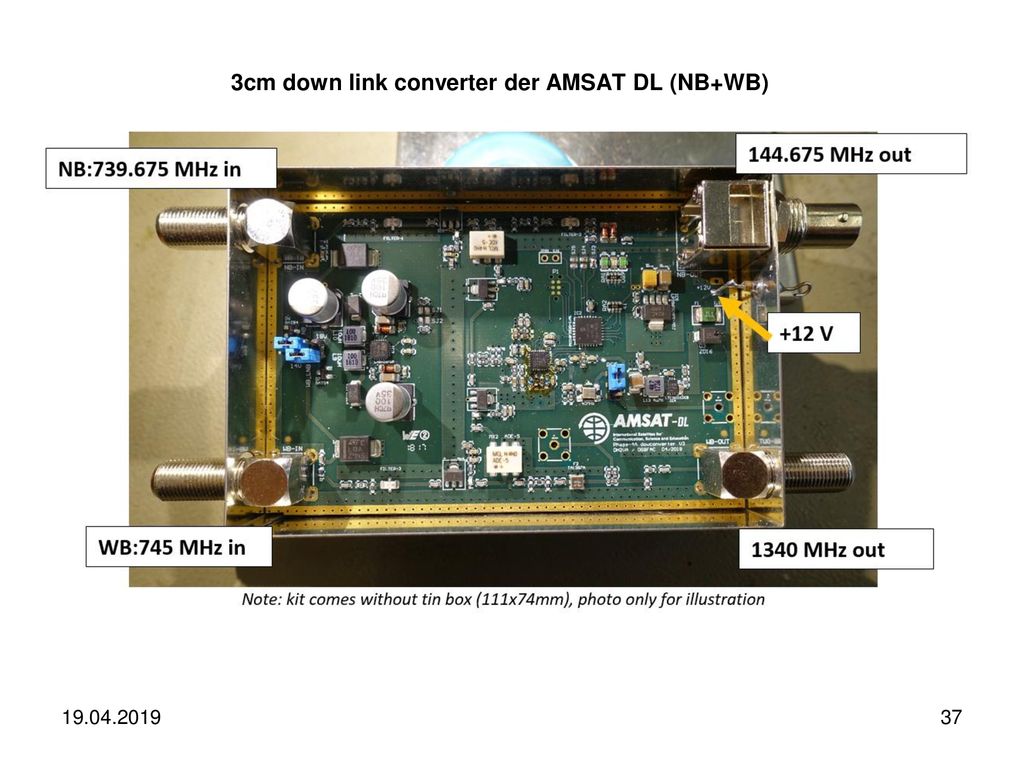

37 3cm down link converter der AMSAT DL (NB+WB)

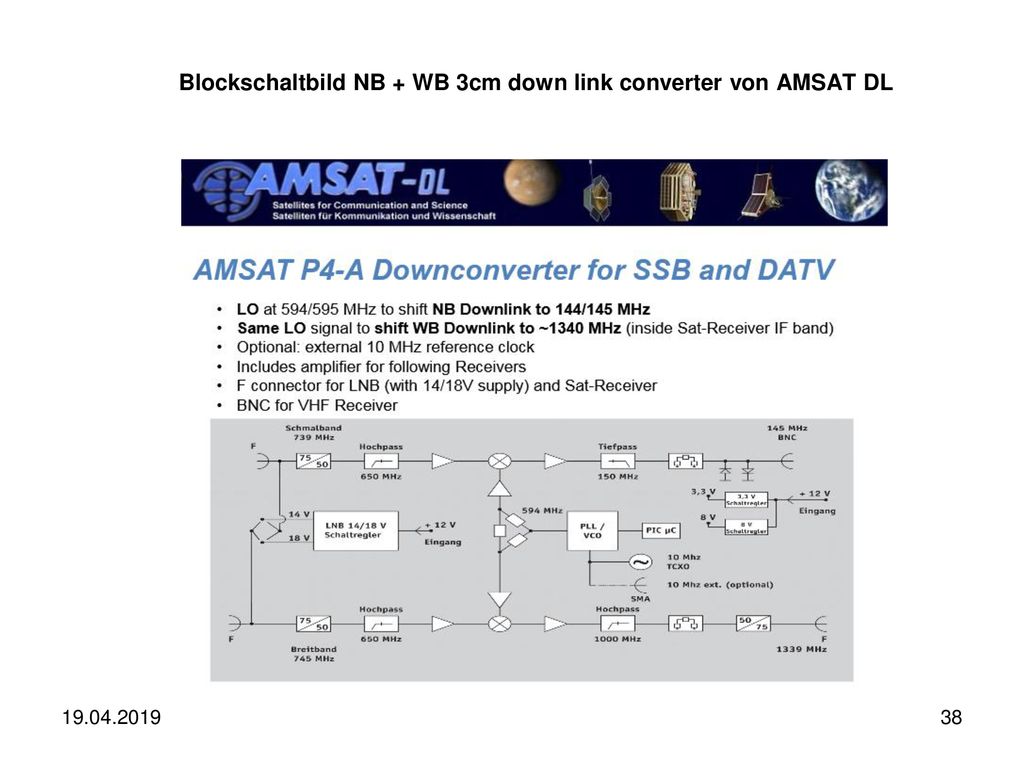

38 Blockschaltbild NB + WB 3cm down link converter von AMSAT DL

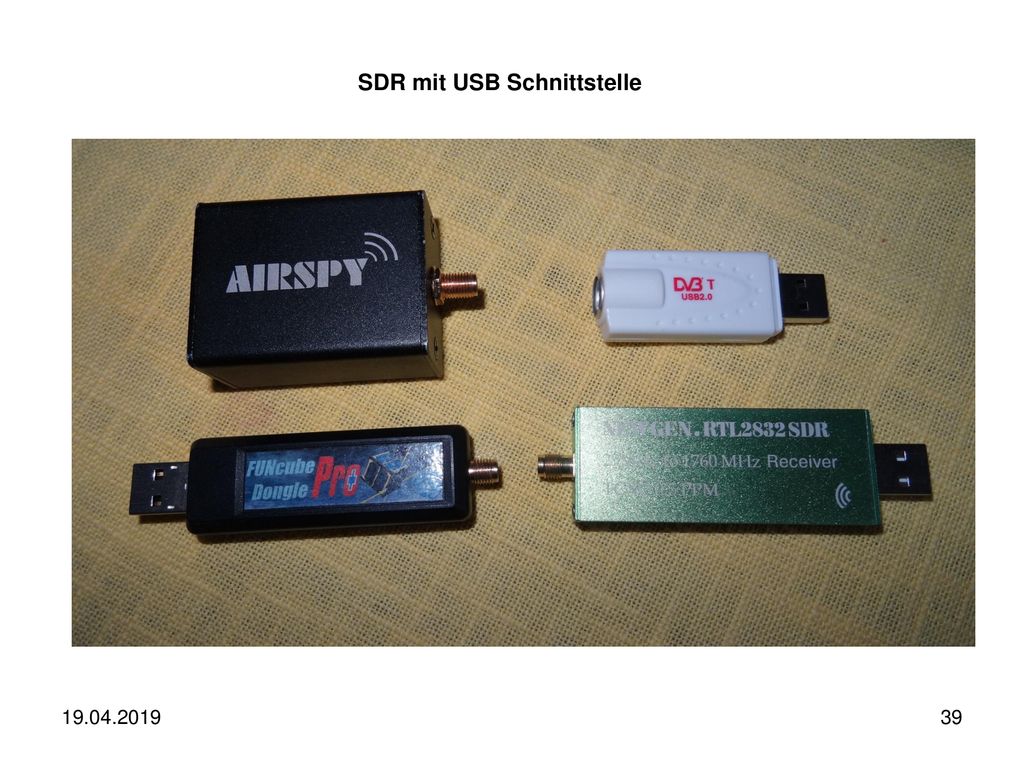

39 SDR mit USB Schnittstelle

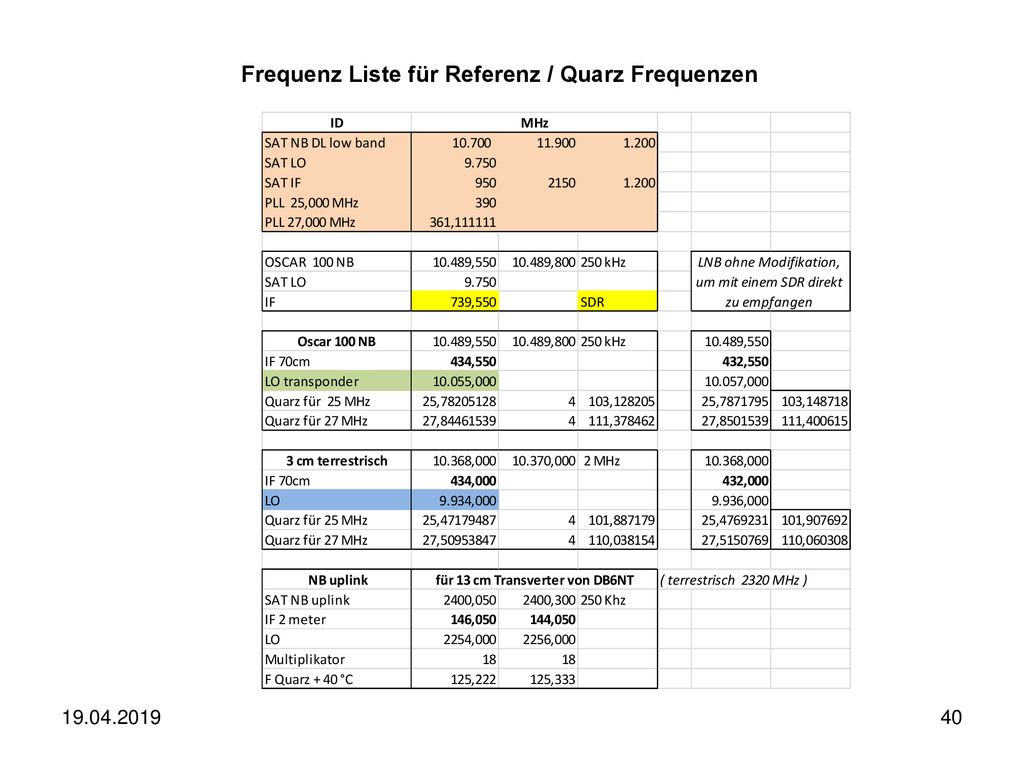

40 Frequenz Liste für Referenz / Quarz Frequenzen

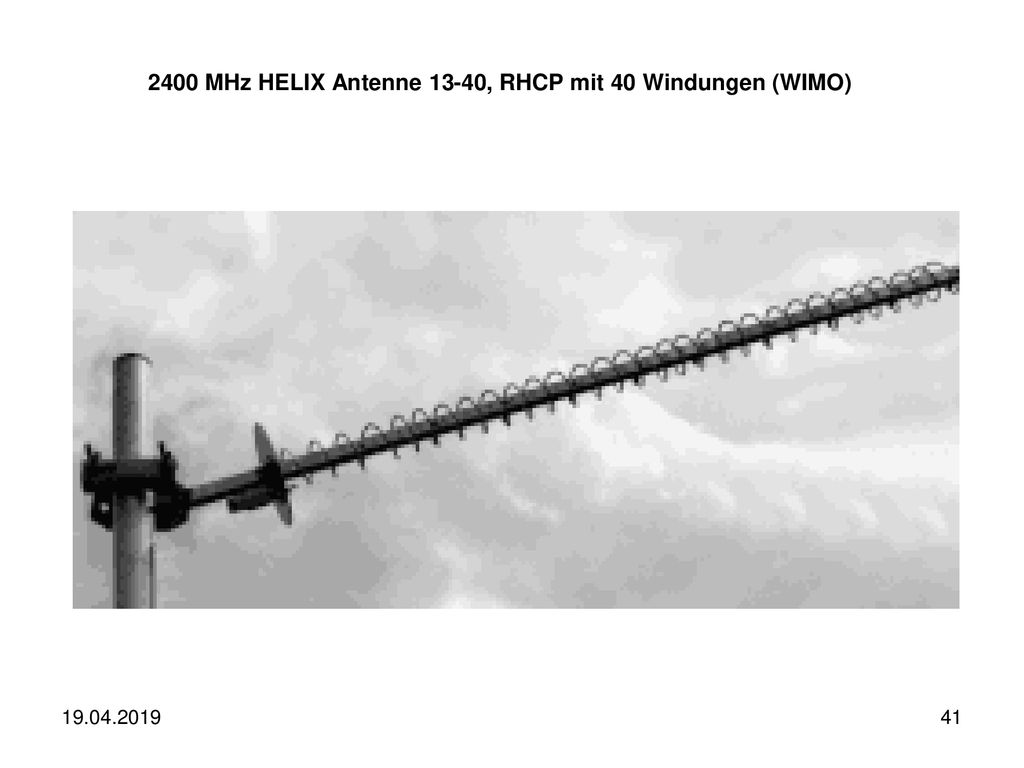

41 2400 MHz HELIX Antenne 13-40, RHCP mit 40 Windungen (WIMO)

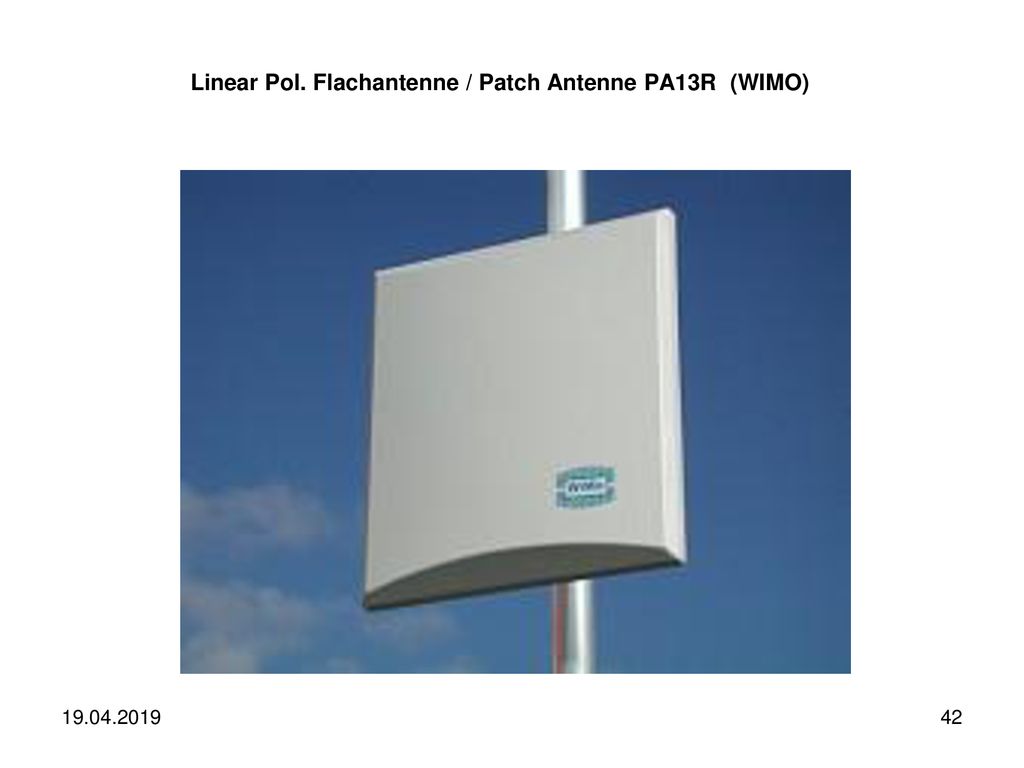

42 Linear Pol. Flachantenne / Patch Antenne PA13R (WIMO)

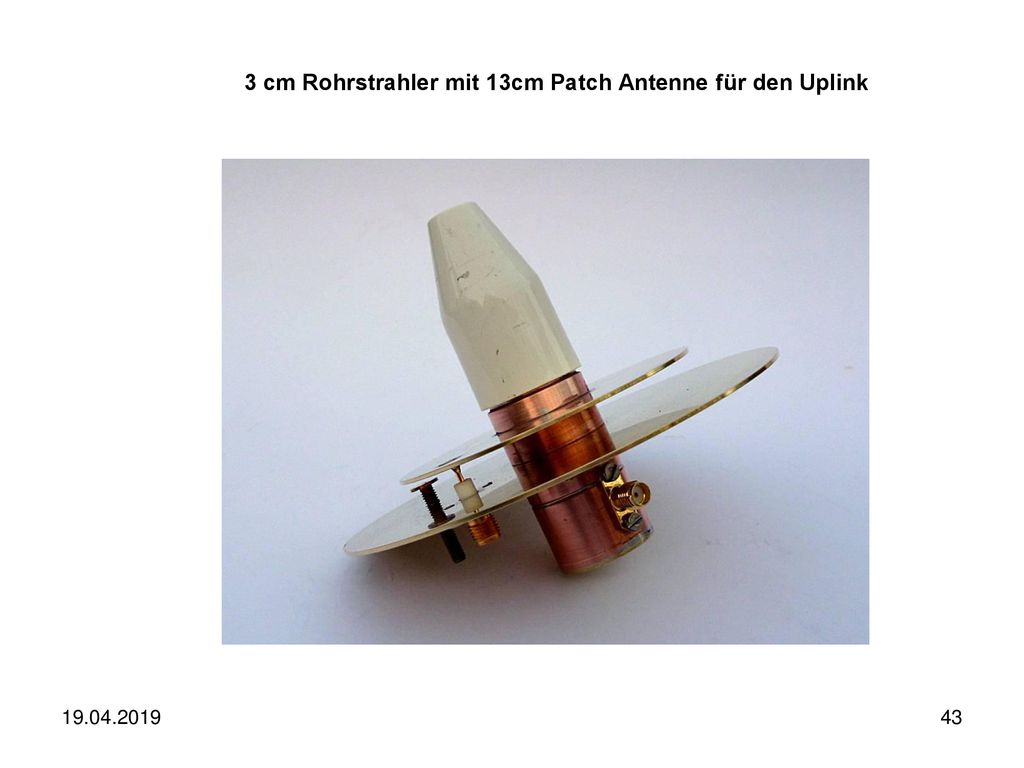

43 3 cm Rohrstrahler mit 13cm Patch Antenne für den Uplink

44 TV LNB mit aufgesetzter Patch Antenne für den Uplink

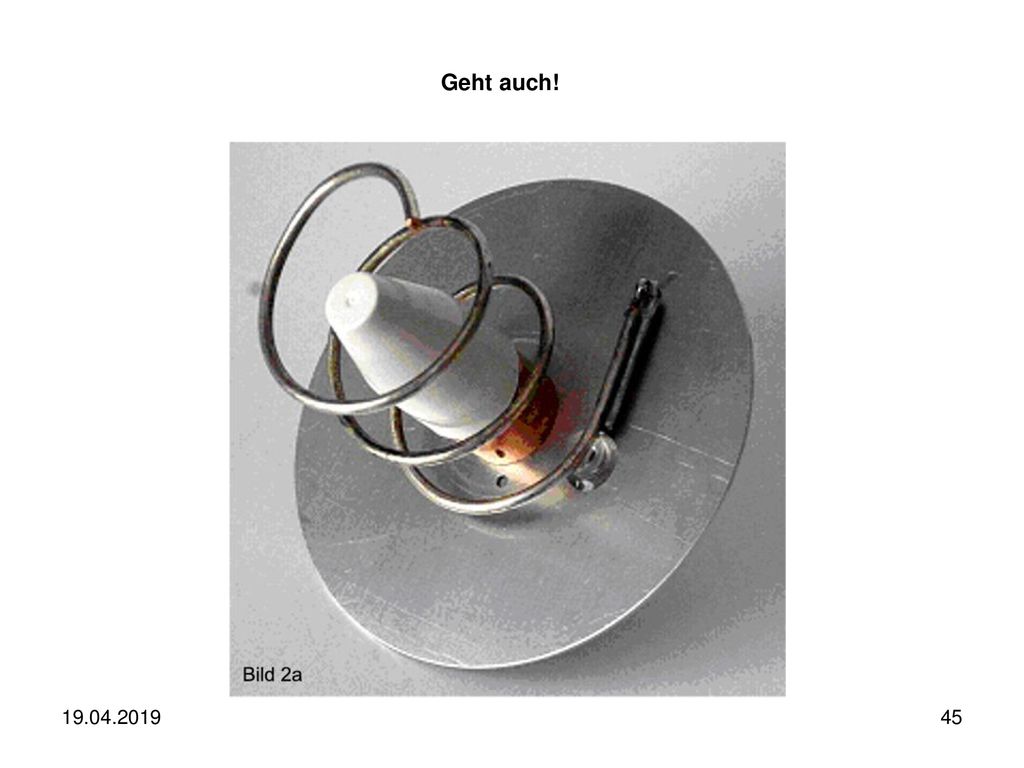

45 Geht auch!

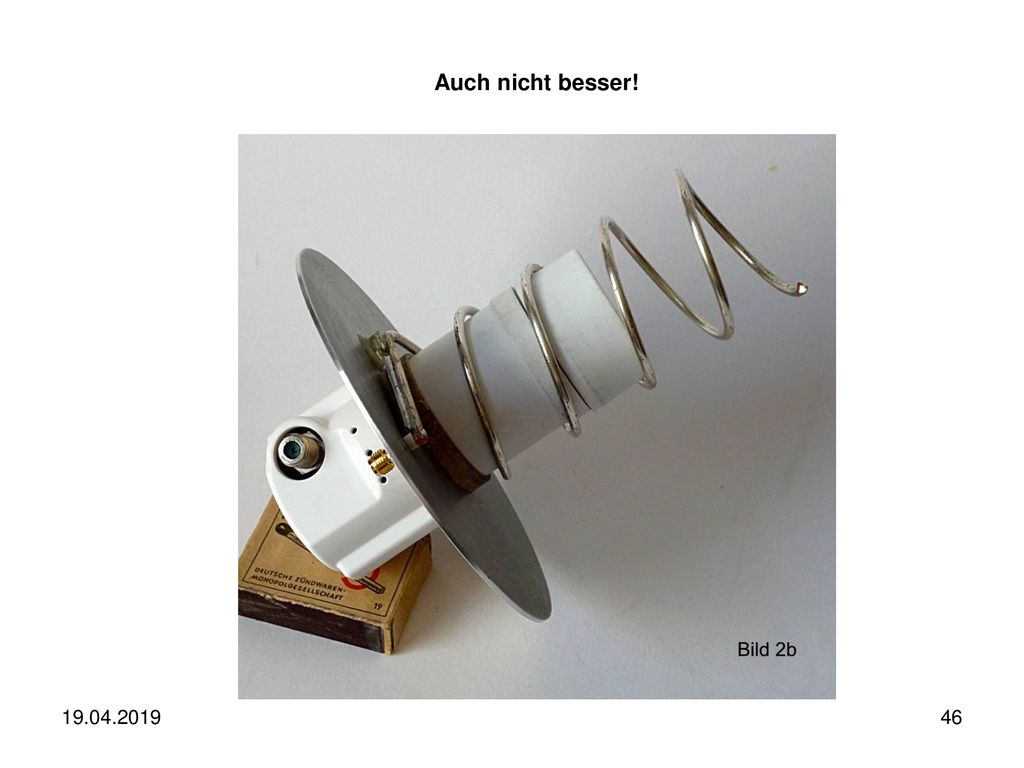

46 Auch nicht besser!

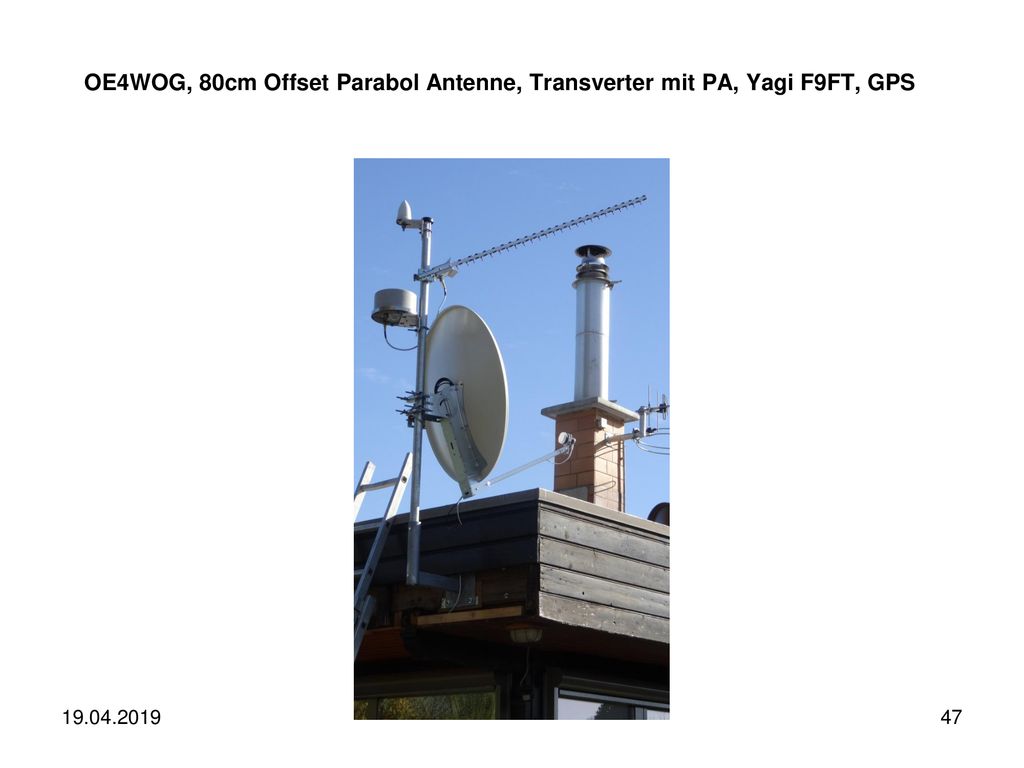

47 OE4WOG, 80cm Offset Parabol Antenne, Transverter mit PA, Yagi F9FT, GPS

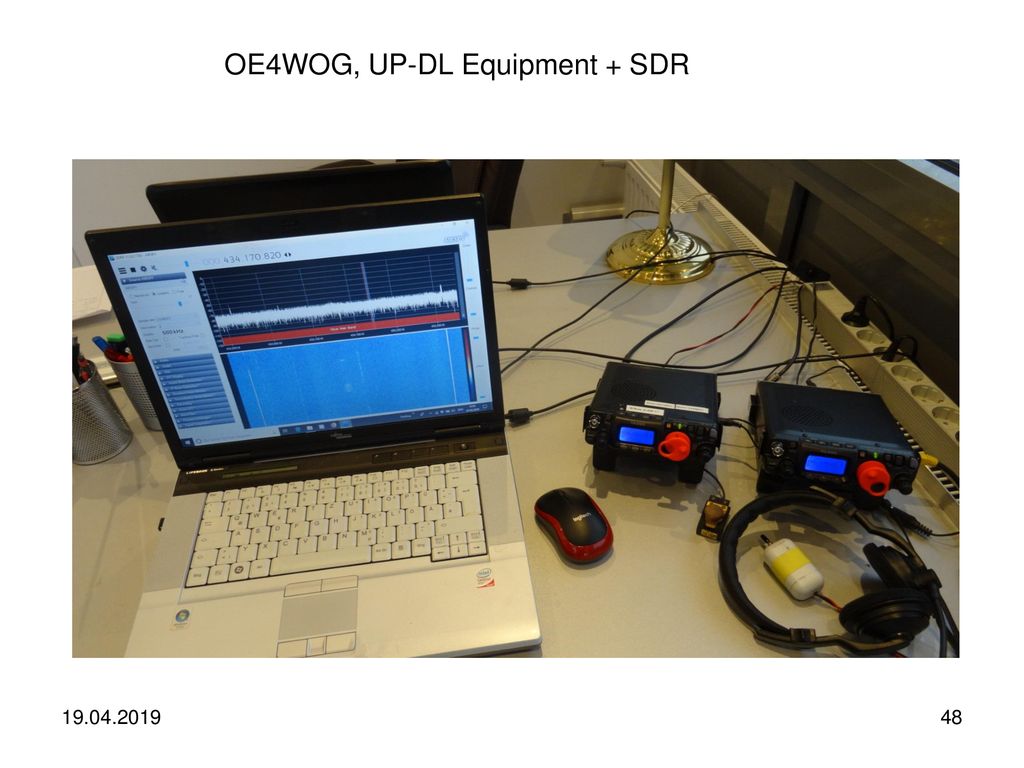

48 OE4WOG, UP-DL Equipment + SDR

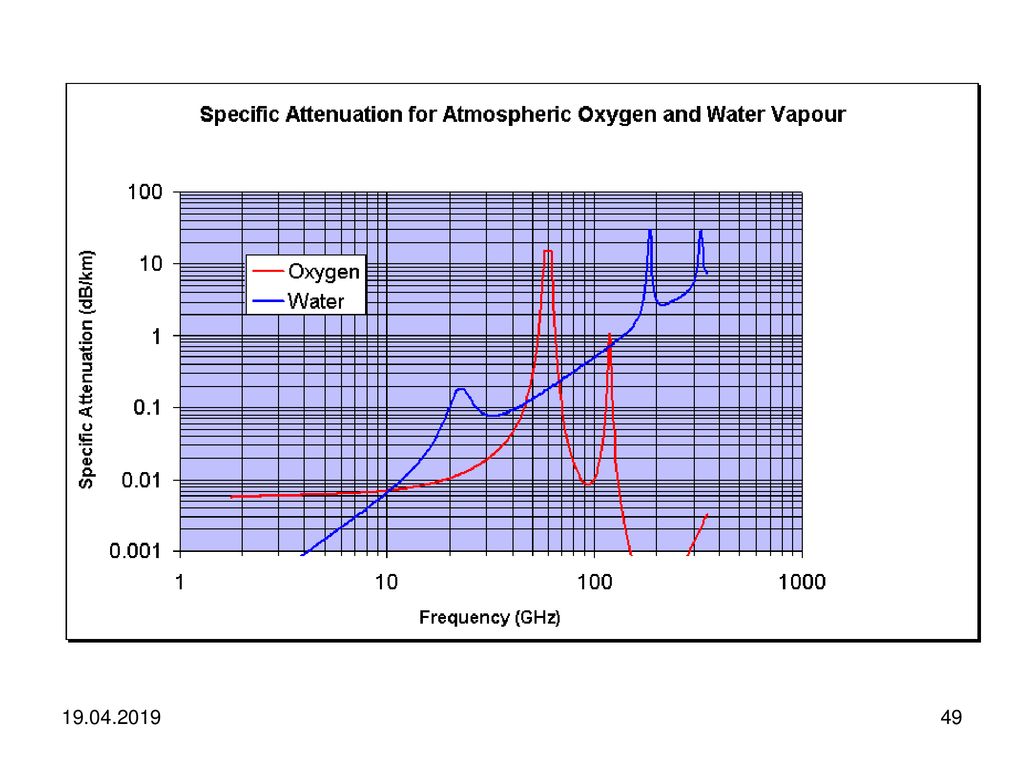

49

50 https://eshail.batc.org.uk/nb/ https://eshail.batc.org.uk/wb/

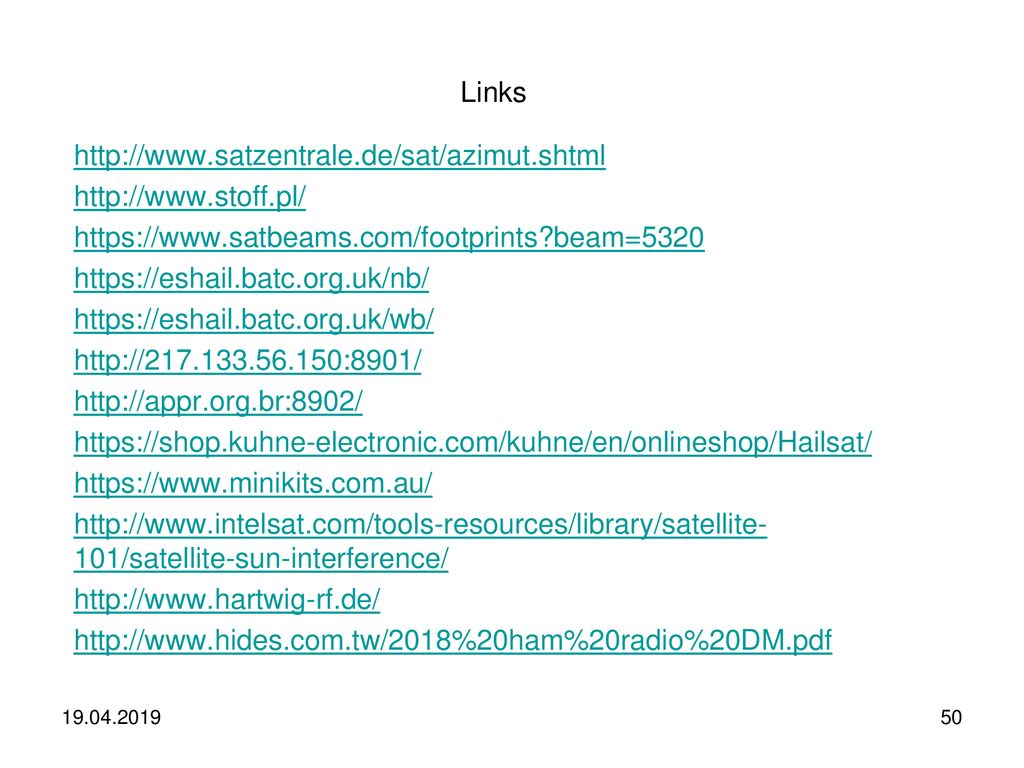

Links

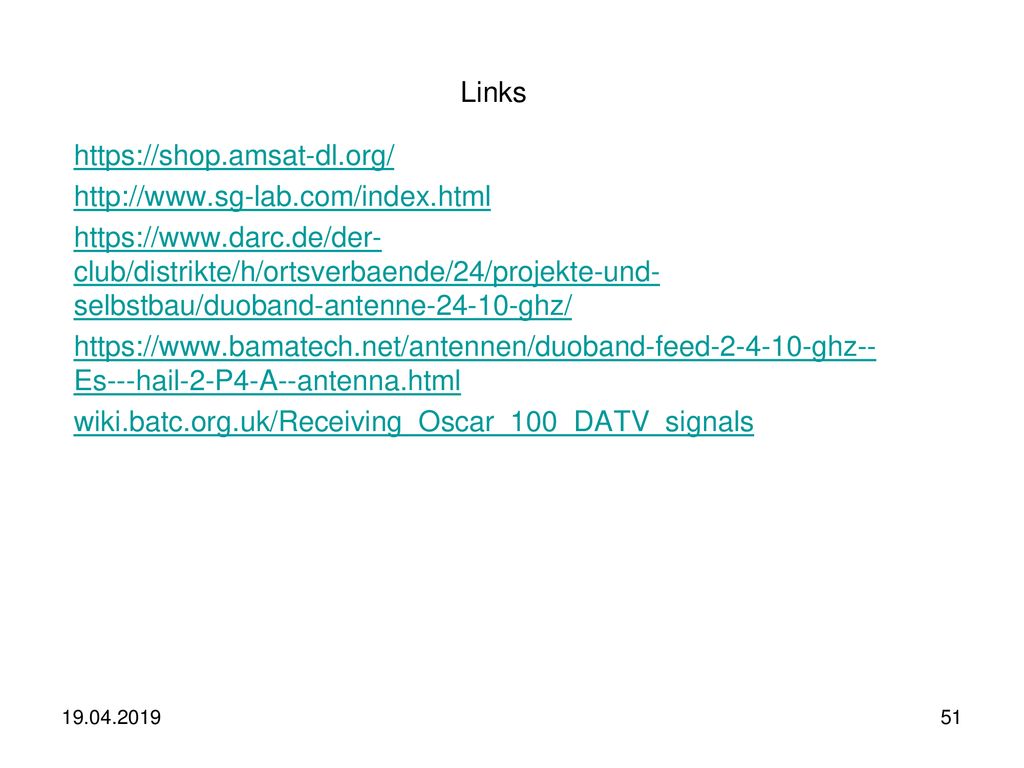

51 https://shop.amsat-dl.org/ http://www.sg-lab.com/index.html
Links wiki.batc.org.uk/Receiving_Oscar_100_DATV_signals

52 Viel Spaß beim 72.000 Km QSO Danke für die Aufmerksamkeit Fragen ?
