1 Bitemporale Datenhaltung
Der Weg zum unterbrechungsfreien Buchungsschnitt Michael Schöck, Sebastian Komander, AEW6SE | JBFOne 2009

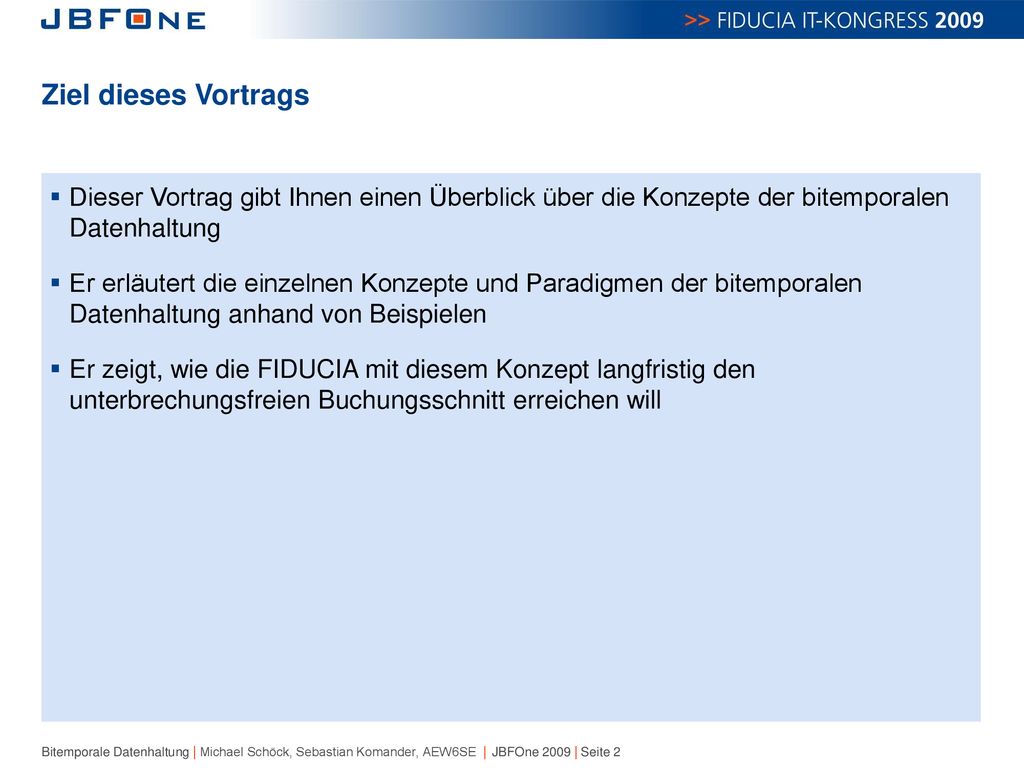

2 Ziel dieses Vortrags Dieser Vortrag gibt Ihnen einen Überblick über die Konzepte der bitemporalen Datenhaltung Er erläutert die einzelnen Konzepte und Paradigmen der bitemporalen Datenhaltung anhand von Beispielen Er zeigt, wie die FIDUCIA mit diesem Konzept langfristig den unterbrechungsfreien Buchungsschnitt erreichen will

3 Agenda – Bitemporale Datenhaltung
Was ist das? Wozu braucht man das? Wie geht das? Wie nutzt man das?

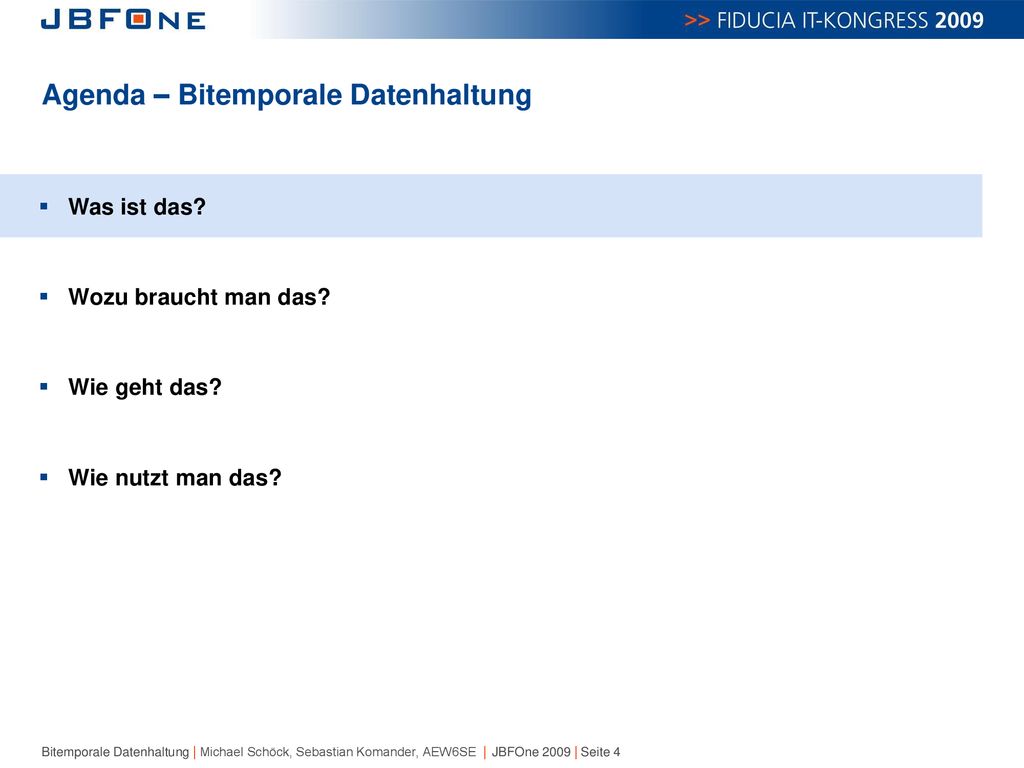

4 Agenda – Bitemporale Datenhaltung
Was ist das? Wozu braucht man das? Wie geht das? Wie nutzt man das?

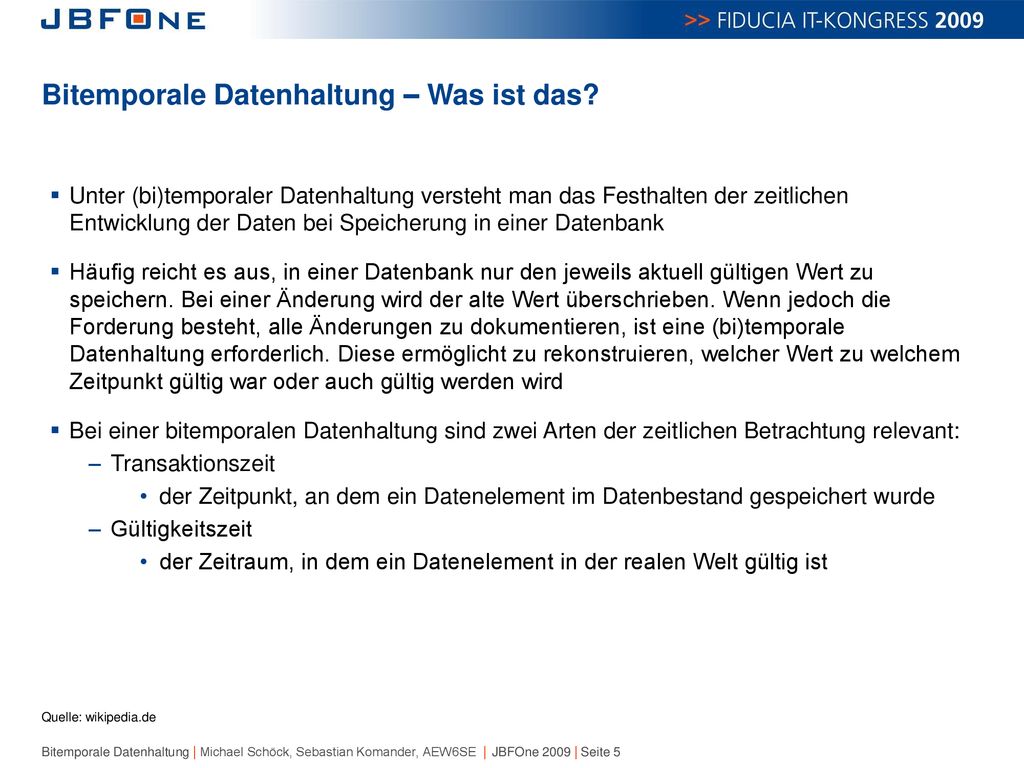

5 Bitemporale Datenhaltung – Was ist das?
Unter (bi)temporaler Datenhaltung versteht man das Festhalten der zeitlichen Entwicklung der Daten bei Speicherung in einer Datenbank Häufig reicht es aus, in einer Datenbank nur den jeweils aktuell gültigen Wert zu speichern. Bei einer Änderung wird der alte Wert überschrieben. Wenn jedoch die Forderung besteht, alle Änderungen zu dokumentieren, ist eine (bi)temporale Datenhaltung erforderlich. Diese ermöglicht zu rekonstruieren, welcher Wert zu welchem Zeitpunkt gültig war oder auch gültig werden wird Bei einer bitemporalen Datenhaltung sind zwei Arten der zeitlichen Betrachtung relevant: Transaktionszeit der Zeitpunkt, an dem ein Datenelement im Datenbestand gespeichert wurde Gültigkeitszeit der Zeitraum, in dem ein Datenelement in der realen Welt gültig ist Quelle: wikipedia.de

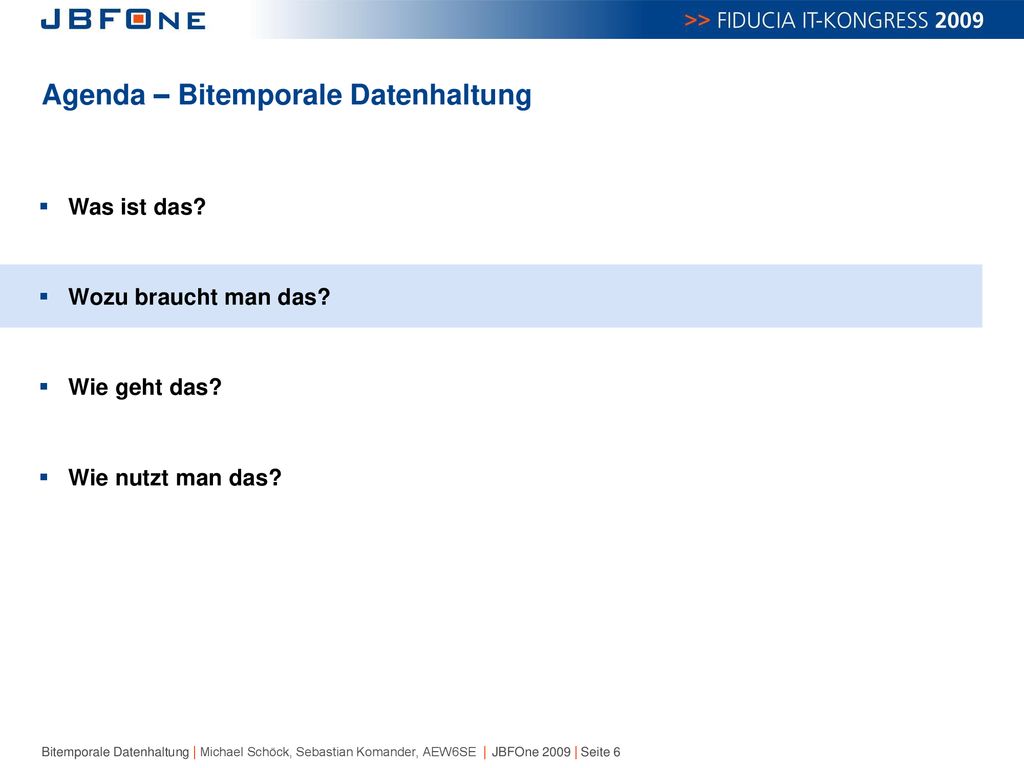

6 Agenda – Bitemporale Datenhaltung
Was ist das? Wozu braucht man das? Wie geht das? Wie nutzt man das?

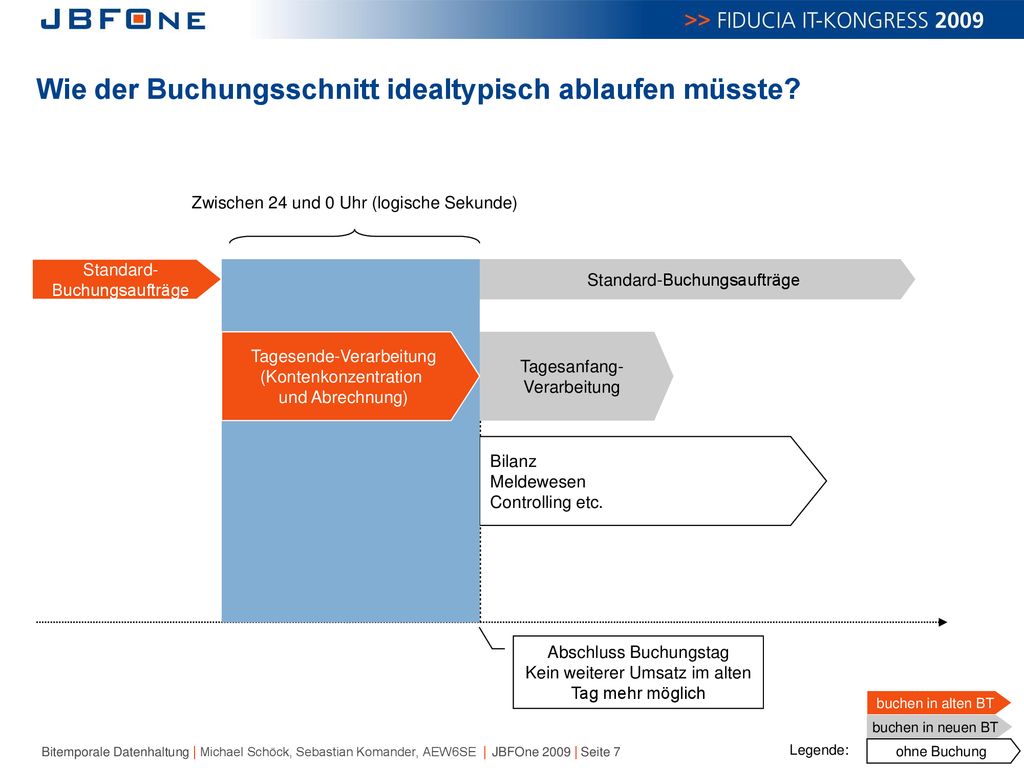

7 Wie der Buchungsschnitt idealtypisch ablaufen müsste?
Zwischen 24 und 0 Uhr (logische Sekunde) Standard- Buchungsaufträge Standard-Buchungsaufträge Tagesende-Verarbeitung (Kontenkonzentration und Abrechnung) Tagesanfang- Verarbeitung Bilanz Meldewesen Controlling etc. Abschluss Buchungstag Kein weiterer Umsatz im alten Tag mehr möglich buchen in alten BT buchen in neuen BT Legende: ohne Buchung

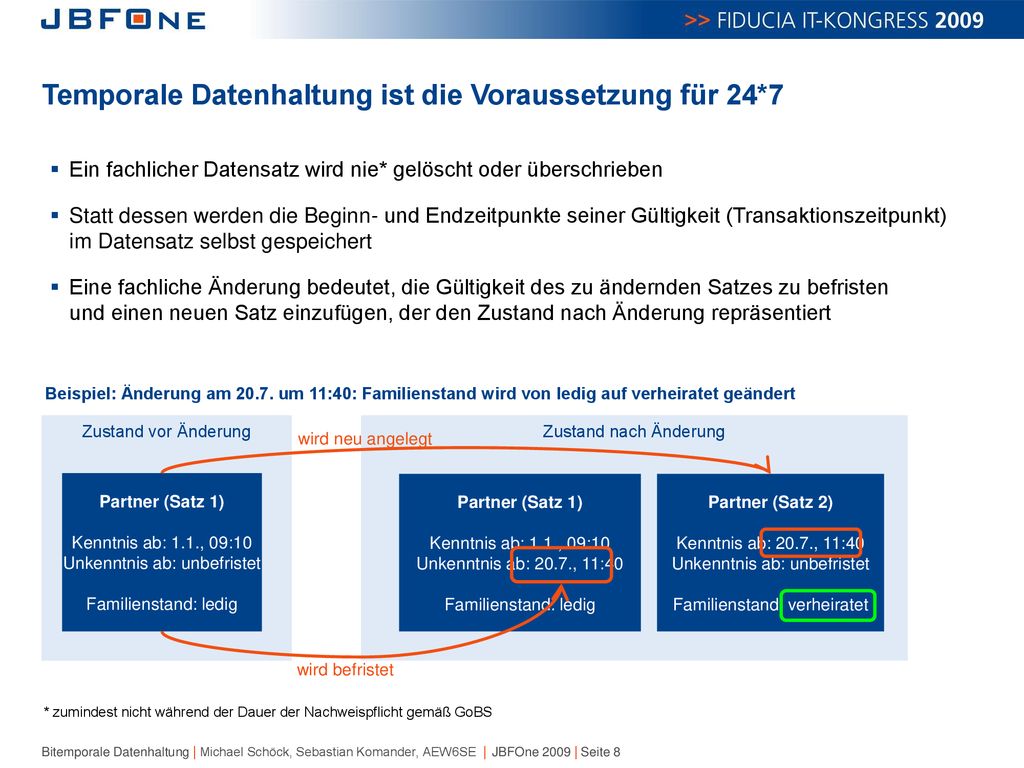

8 Temporale Datenhaltung ist die Voraussetzung für 24*7
Ein fachlicher Datensatz wird nie* gelöscht oder überschrieben Statt dessen werden die Beginn- und Endzeitpunkte seiner Gültigkeit (Transaktionszeitpunkt) im Datensatz selbst gespeichert Eine fachliche Änderung bedeutet, die Gültigkeit des zu ändernden Satzes zu befristen und einen neuen Satz einzufügen, der den Zustand nach Änderung repräsentiert Beispiel: Änderung am um 11:40: Familienstand wird von ledig auf verheiratet geändert Zustand vor Änderung Zustand nach Änderung wird neu angelegt Partner (Satz 1) Kenntnis ab: 1.1., 09:10 Unkenntnis ab: unbefristet Familienstand: ledig Partner (Satz 1) Kenntnis ab: 1.1., 09:10 Unkenntnis ab: 20.7., 11:40 Familienstand: ledig Partner (Satz 2) Kenntnis ab: 20.7., 11:40 Unkenntnis ab: unbefristet Familienstand: verheiratet wird befristet * zumindest nicht während der Dauer der Nachweispflicht gemäß GoBS

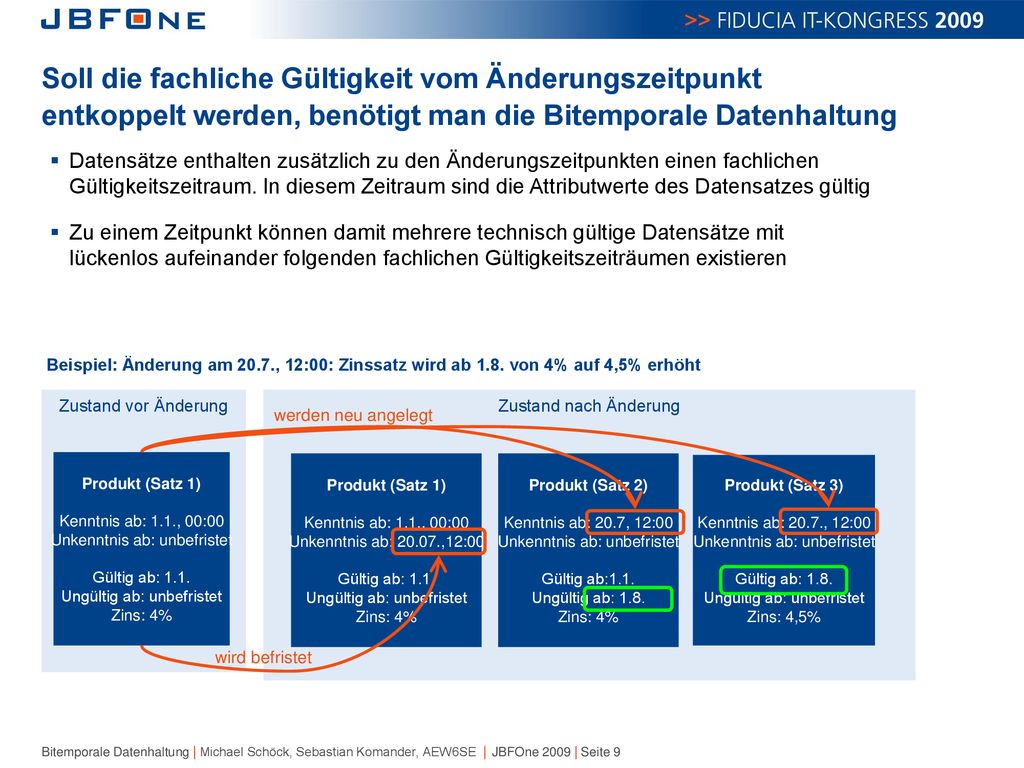

9 Soll die fachliche Gültigkeit vom Änderungszeitpunkt entkoppelt werden, benötigt man die Bitemporale Datenhaltung Datensätze enthalten zusätzlich zu den Änderungszeitpunkten einen fachlichen Gültigkeitszeitraum. In diesem Zeitraum sind die Attributwerte des Datensatzes gültig Zu einem Zeitpunkt können damit mehrere technisch gültige Datensätze mit lückenlos aufeinander folgenden fachlichen Gültigkeitszeiträumen existieren Beispiel: Änderung am 20.7., 12:00: Zinssatz wird ab 1.8. von 4% auf 4,5% erhöht Zustand vor Änderung Zustand nach Änderung werden neu angelegt Produkt (Satz 1) Kenntnis ab: 1.1., 00:00 Unkenntnis ab: unbefristet Gültig ab: 1.1. Ungültig ab: unbefristet Zins: 4% Produkt (Satz 1) Kenntnis ab: 1.1., 00:00 Unkenntnis ab: ,12:00 Gültig ab: 1.1. Ungültig ab: unbefristet Zins: 4% Produkt (Satz 2) Kenntnis ab: 20.7, 12:00 Unkenntnis ab: unbefristet Gültig ab:1.1. Ungültig ab: 1.8. Zins: 4% Produkt (Satz 3) Kenntnis ab: 20.7., 12:00 Unkenntnis ab: unbefristet Gültig ab: 1.8. Ungültig ab: unbefristet Zins: 4,5% wird befristet

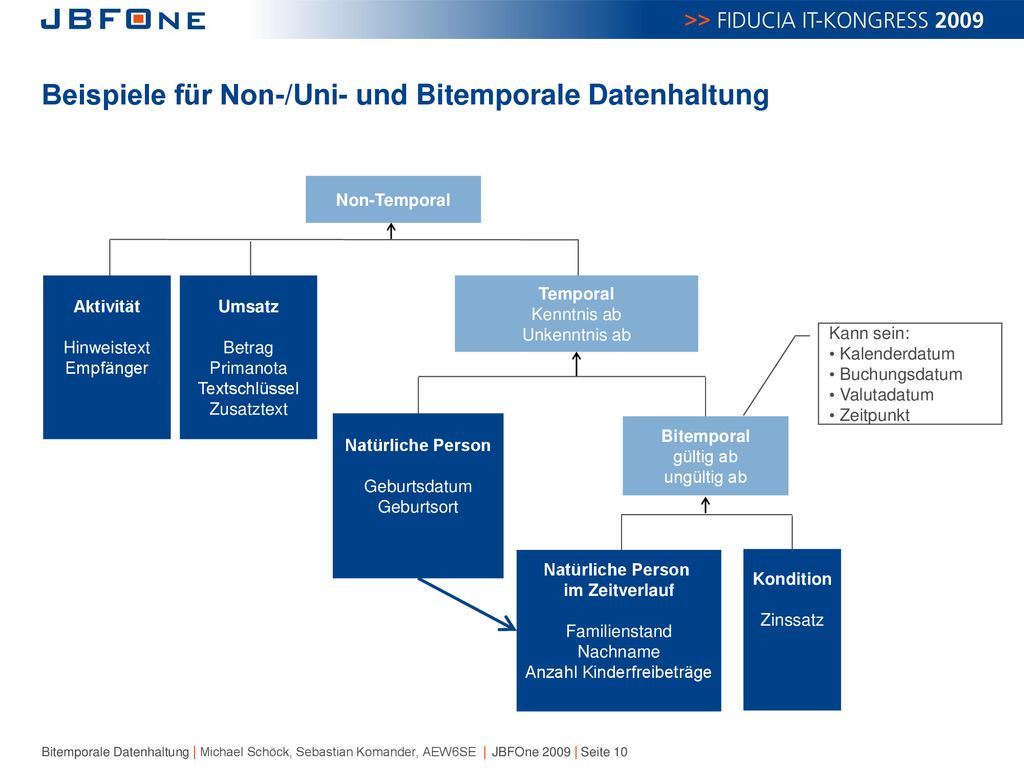

10 Beispiele für Non-/Uni- und Bitemporale Datenhaltung
Non-Temporal Aktivität Hinweistext Empfänger Umsatz Betrag Primanota Textschlüssel Zusatztext Temporal Kenntnis ab Unkenntnis ab Kann sein: Kalenderdatum Buchungsdatum Valutadatum Zeitpunkt Natürliche Person Geburtsdatum Geburtsort Bitemporal gültig ab ungültig ab Natürliche Person im Zeitverlauf Familienstand Nachname Anzahl Kinderfreibeträge Kondition Zinssatz

11 Historisierung von Bestandsdaten im Zielbild
Änderung zu beliebigem Zeitpunkt Liefert einfache Sicht auf aktuelle und/oder zukünftige Daten Änderungen erfolgen unabhängig vom Zeitpunkt nach gleichem Muster Anlegen Ändern Löschen Auskunft aktuell und Zukunft Auskunft historisch nach Kriterien Liefert Bestand zu jedem beliebigen Stichzeitpunkt und damit implizit jeden Tagesende-Bestand Änderungen in der Zukunft sind mit Tageswechsel implizit wirksam. Kein Batch notwendig Komponente Ermöglicht die gezielte Recherche auf beliebige Änderungen in der Historie (Temporal) (Bi-) Temporale Entität Entitäten sind in einer homogenen logischen Struktur, unabhängig von ihrem Alter, abgelegt. Alle Daten zu einer Entität liegen (zusammen mit ihrer Geschäftslogik) in einer Komponente Das System ist unterbrechungsfrei DWH wird real time versorgt Die Replikation ist rein technisch. Kein fachliches ETL-Mapping DWH Marts können je nach Anforderung, neartime oder Tages-abgerenzt befüllt werden Legende: (Temporal) Online Batch Marts (Bi-)Temp. Bestand Marts Kompo- nente

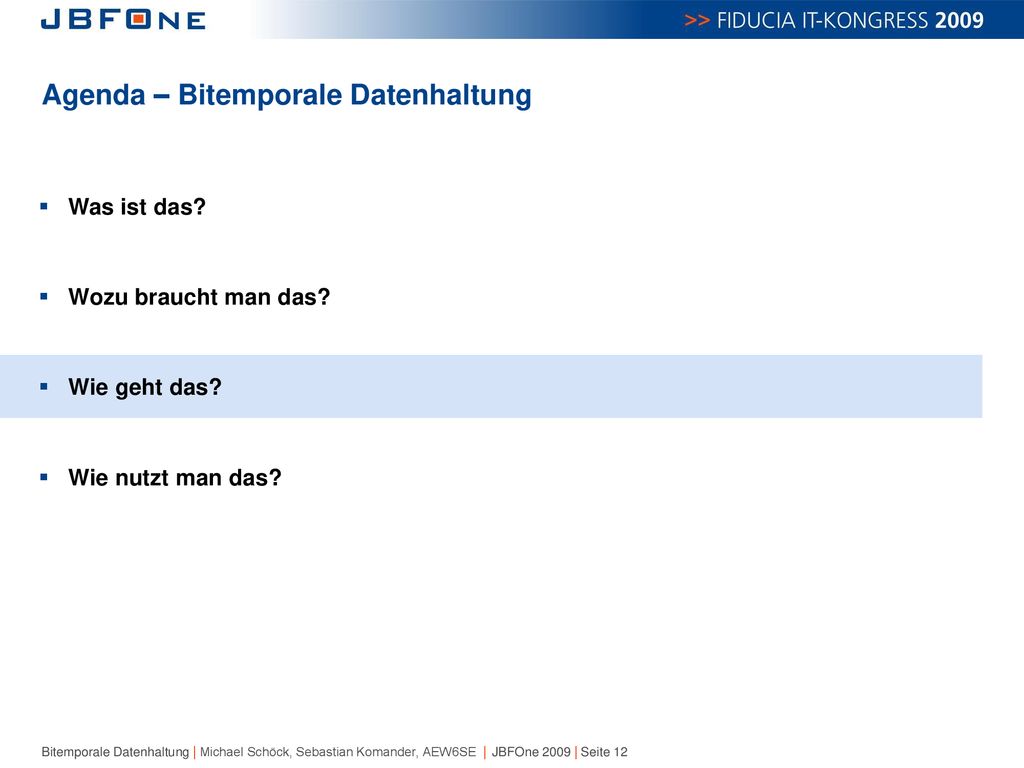

12 Agenda – Bitemporale Datenhaltung
Was ist das? Wozu braucht man das? Wie geht das? Wie nutzt man das?

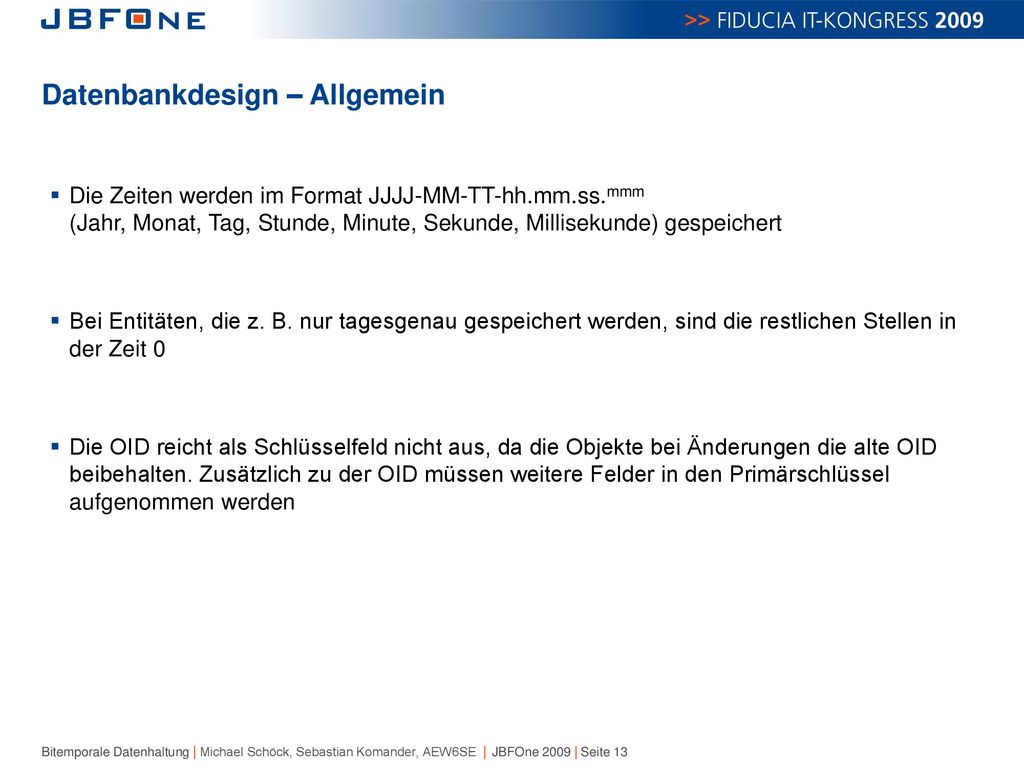

13 Datenbankdesign – Allgemein
Die Zeiten werden im Format JJJJ-MM-TT-hh.mm.ss.mmm (Jahr, Monat, Tag, Stunde, Minute, Sekunde, Millisekunde) gespeichert Bei Entitäten, die z. B. nur tagesgenau gespeichert werden, sind die restlichen Stellen in der Zeit 0 Die OID reicht als Schlüsselfeld nicht aus, da die Objekte bei Änderungen die alte OID beibehalten. Zusätzlich zu der OID müssen weitere Felder in den Primärschlüssel aufgenommen werden

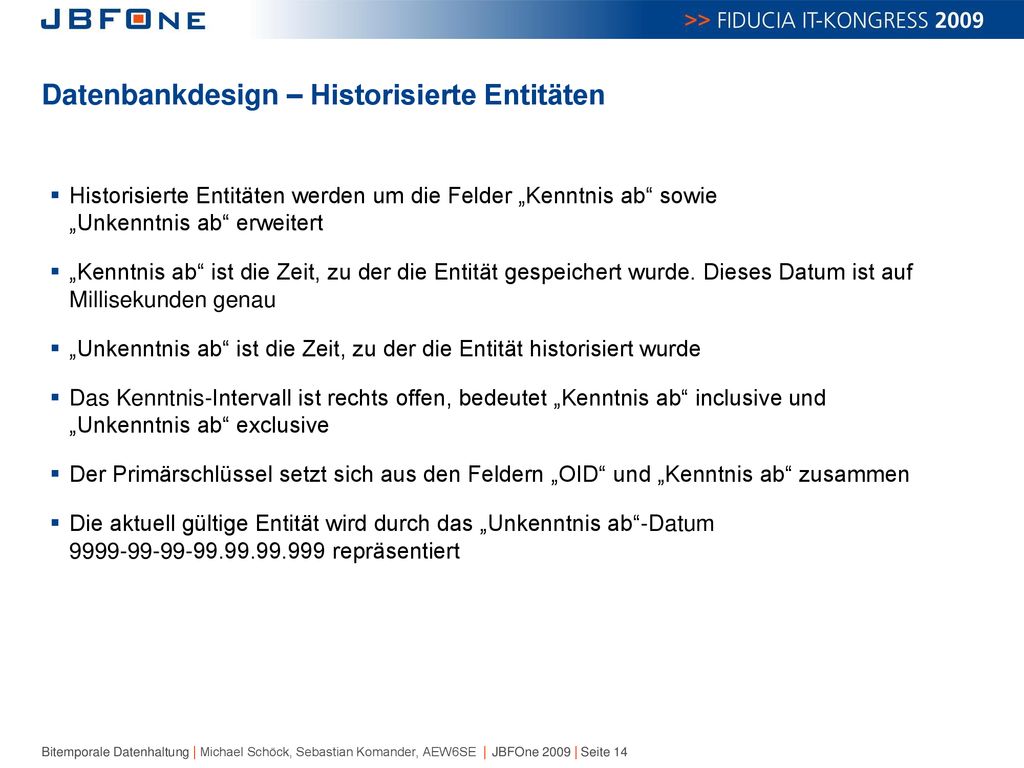

14 Datenbankdesign – Historisierte Entitäten
Historisierte Entitäten werden um die Felder „Kenntnis ab“ sowie „Unkenntnis ab“ erweitert „Kenntnis ab“ ist die Zeit, zu der die Entität gespeichert wurde. Dieses Datum ist auf Millisekunden genau „Unkenntnis ab“ ist die Zeit, zu der die Entität historisiert wurde Das Kenntnis-Intervall ist rechts offen, bedeutet „Kenntnis ab“ inclusive und „Unkenntnis ab“ exclusive Der Primärschlüssel setzt sich aus den Feldern „OID“ und „Kenntnis ab“ zusammen Die aktuell gültige Entität wird durch das „Unkenntnis ab“-Datum repräsentiert

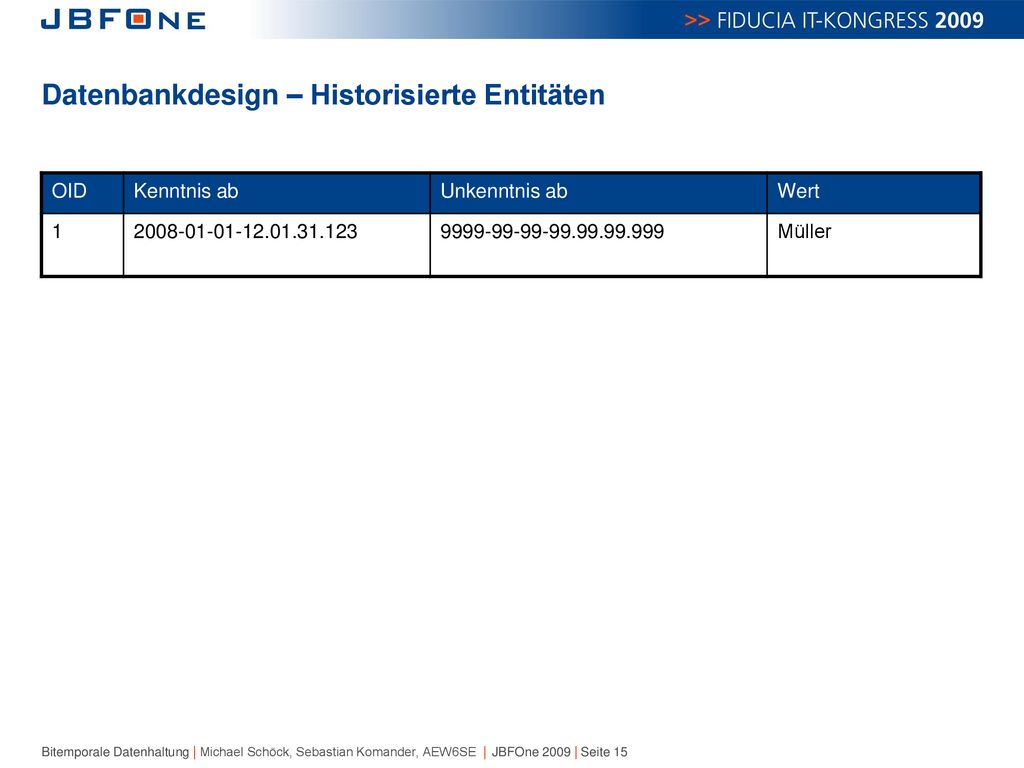

15 Datenbankdesign – Historisierte Entitäten
OID Kenntnis ab Unkenntnis ab Wert 1 Müller

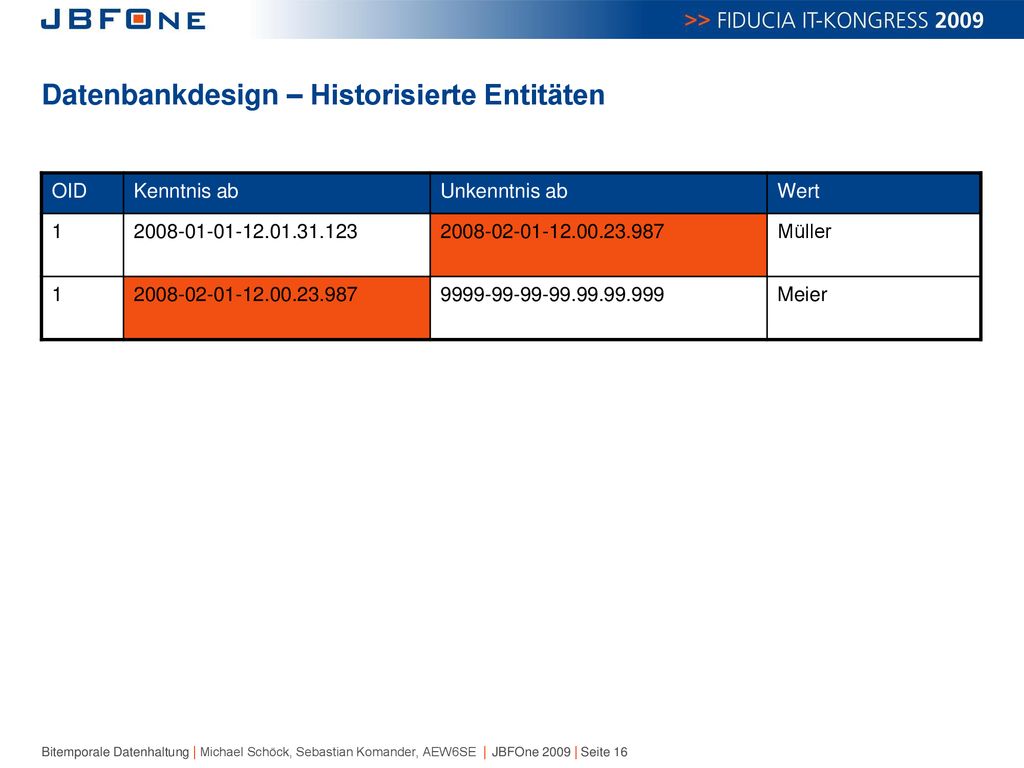

16 Datenbankdesign – Historisierte Entitäten
OID Kenntnis ab Unkenntnis ab Wert 1 Müller Meier

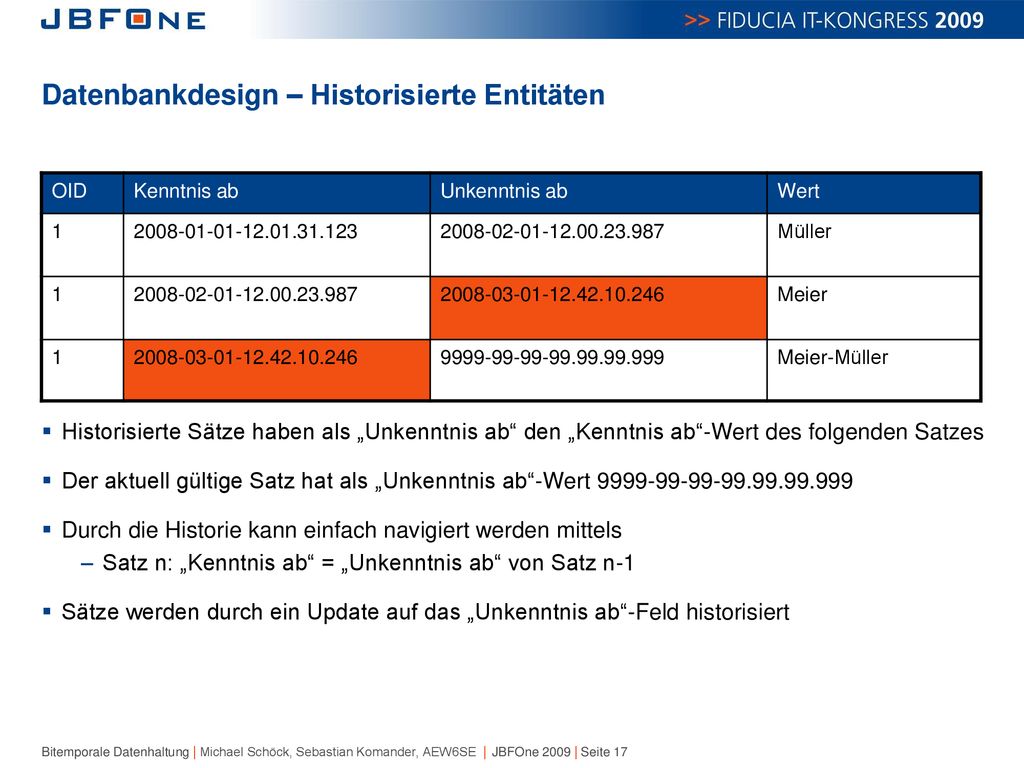

17 Datenbankdesign – Historisierte Entitäten
OID Kenntnis ab Unkenntnis ab Wert 1 Müller Meier Meier-Müller Historisierte Sätze haben als „Unkenntnis ab“ den „Kenntnis ab“-Wert des folgenden Satzes Der aktuell gültige Satz hat als „Unkenntnis ab“-Wert Durch die Historie kann einfach navigiert werden mittels Satz n: „Kenntnis ab“ = „Unkenntnis ab“ von Satz n-1 Sätze werden durch ein Update auf das „Unkenntnis ab“-Feld historisiert

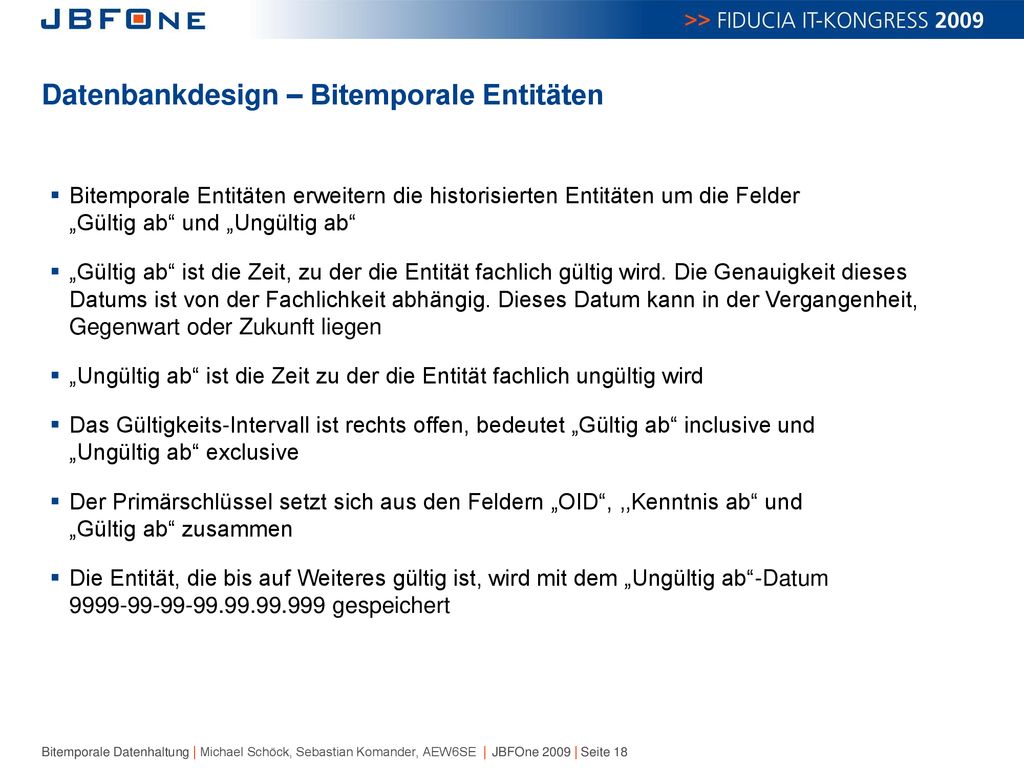

18 Datenbankdesign – Bitemporale Entitäten
Bitemporale Entitäten erweitern die historisierten Entitäten um die Felder „Gültig ab“ und „Ungültig ab“ „Gültig ab“ ist die Zeit, zu der die Entität fachlich gültig wird. Die Genauigkeit dieses Datums ist von der Fachlichkeit abhängig. Dieses Datum kann in der Vergangenheit, Gegenwart oder Zukunft liegen „Ungültig ab“ ist die Zeit zu der die Entität fachlich ungültig wird Das Gültigkeits-Intervall ist rechts offen, bedeutet „Gültig ab“ inclusive und „Ungültig ab“ exclusive Der Primärschlüssel setzt sich aus den Feldern „OID“, ,‚Kenntnis ab“ und „Gültig ab“ zusammen Die Entität, die bis auf Weiteres gültig ist, wird mit dem „Ungültig ab“-Datum gespeichert

19 Datenbankdesign – Bitemporale Entitäten
OID Kenntnis ab Unkenntnis ab Gültig ab Ungültig ab Wert 1 2%

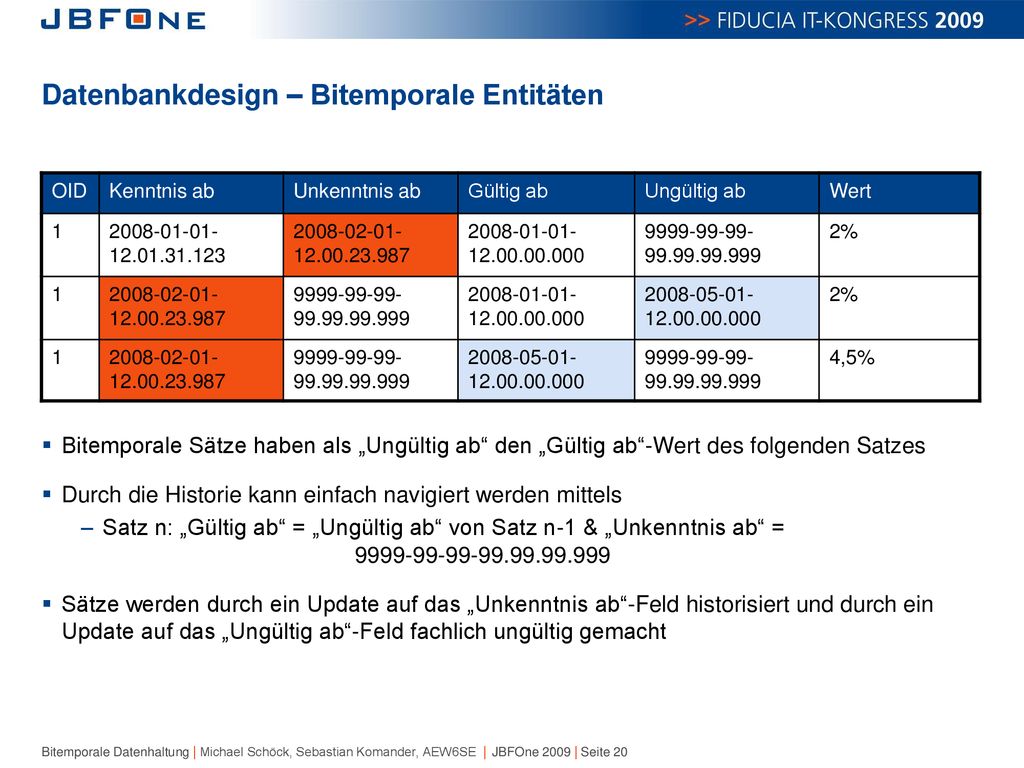

20 Datenbankdesign – Bitemporale Entitäten
OID Kenntnis ab Unkenntnis ab Gültig ab Ungültig ab Wert 1 2% 4,5% Bitemporale Sätze haben als „Ungültig ab“ den „Gültig ab“-Wert des folgenden Satzes Durch die Historie kann einfach navigiert werden mittels Satz n: „Gültig ab“ = „Ungültig ab“ von Satz n-1 & „Unkenntnis ab“ = Sätze werden durch ein Update auf das „Unkenntnis ab“-Feld historisiert und durch ein Update auf das „Ungültig ab“-Feld fachlich ungültig gemacht

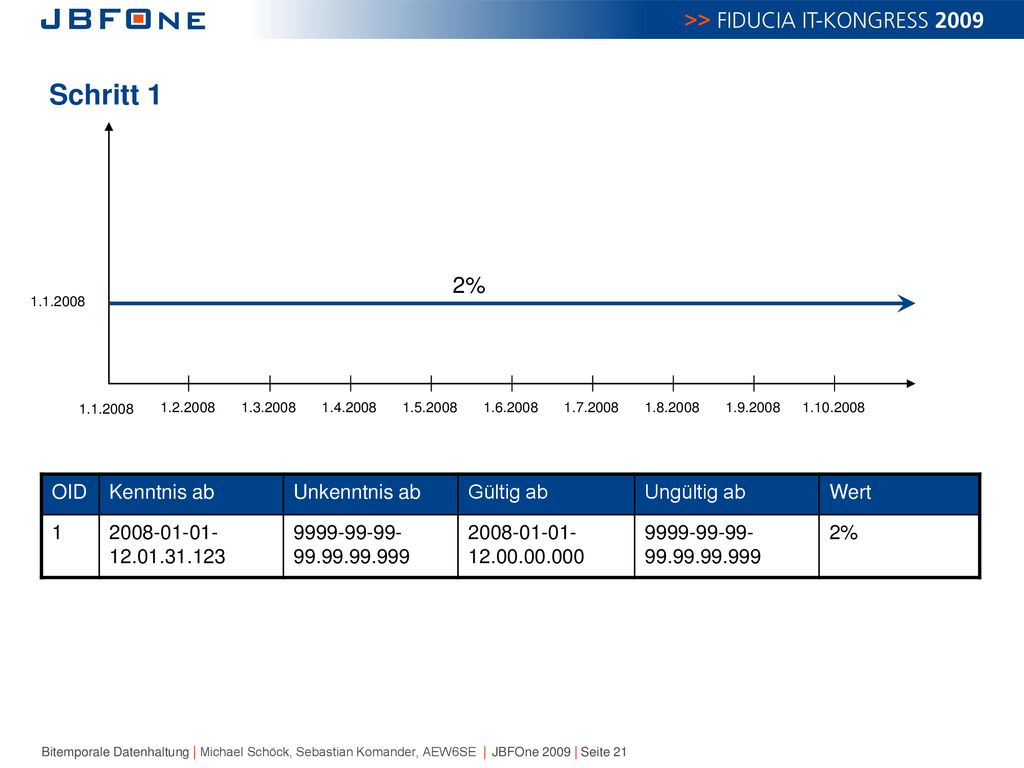

21 Schritt 1 2% OID Kenntnis ab Unkenntnis ab Gültig ab Ungültig ab Wert
OID Kenntnis ab Unkenntnis ab Gültig ab Ungültig ab Wert 1 2%

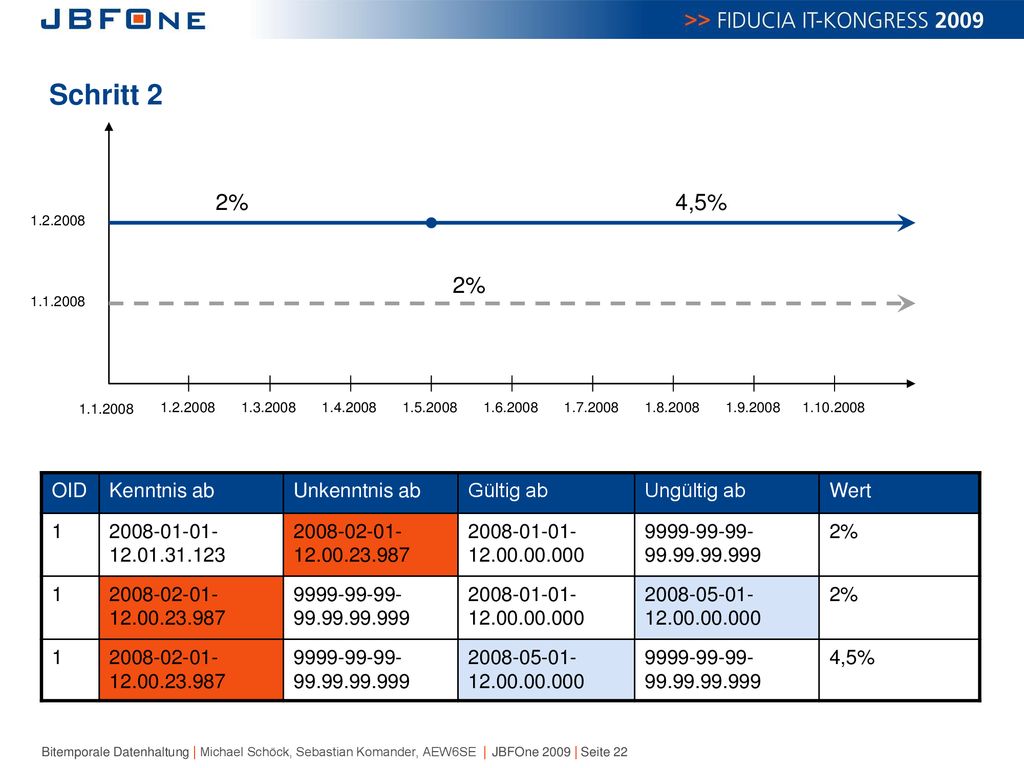

22 Schritt 2 2% 4,5% 2% OID Kenntnis ab Unkenntnis ab Gültig ab
2% OID Kenntnis ab Unkenntnis ab Gültig ab Ungültig ab Wert 1 2% 4,5%

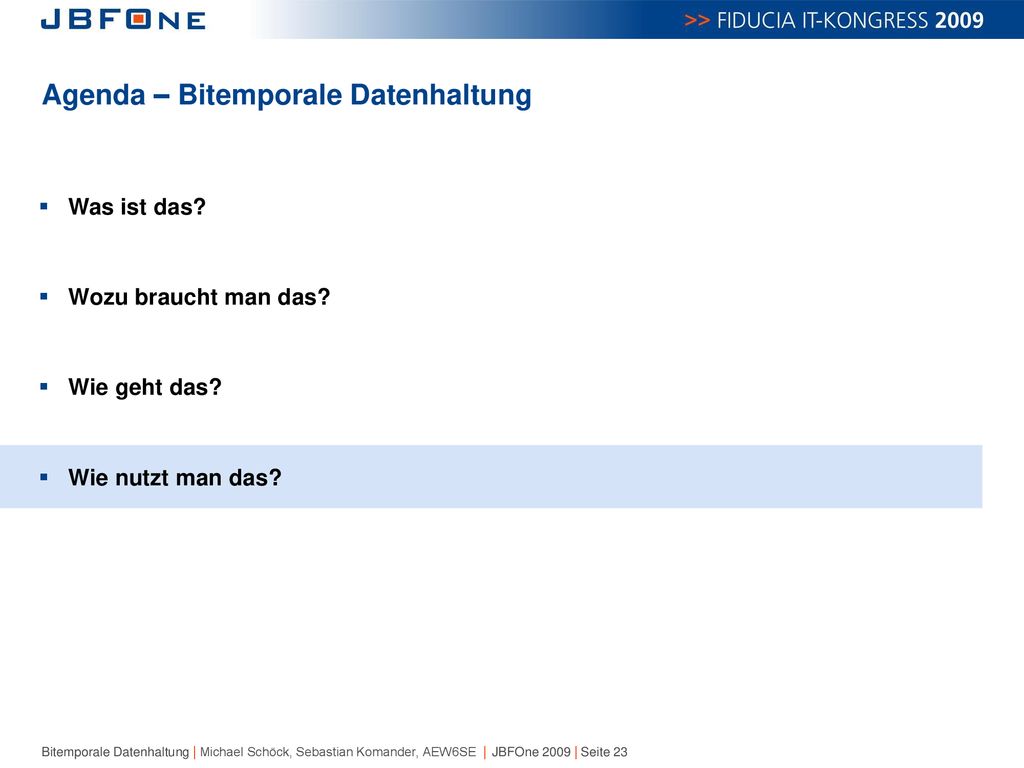

23 Agenda – Bitemporale Datenhaltung
Was ist das? Wozu braucht man das? Wie geht das? Wie nutzt man das?

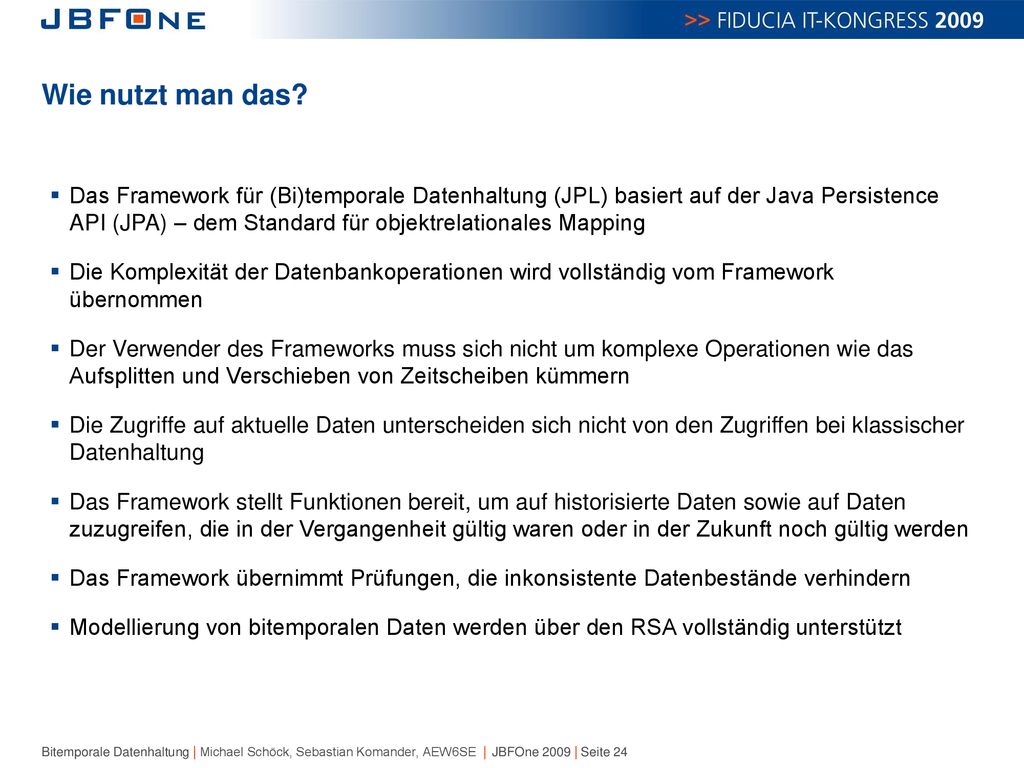

24 Wie nutzt man das? Das Framework für (Bi)temporale Datenhaltung (JPL) basiert auf der Java Persistence API (JPA) – dem Standard für objektrelationales Mapping Die Komplexität der Datenbankoperationen wird vollständig vom Framework übernommen Der Verwender des Frameworks muss sich nicht um komplexe Operationen wie das Aufsplitten und Verschieben von Zeitscheiben kümmern Die Zugriffe auf aktuelle Daten unterscheiden sich nicht von den Zugriffen bei klassischer Datenhaltung Das Framework stellt Funktionen bereit, um auf historisierte Daten sowie auf Daten zuzugreifen, die in der Vergangenheit gültig waren oder in der Zukunft noch gültig werden Das Framework übernimmt Prüfungen, die inkonsistente Datenbestände verhindern Modellierung von bitemporalen Daten werden über den RSA vollständig unterstützt

25 Wie nutzt man das? the classic way
Objekt persistieren DOPerson person = DOPersonHome.getInstance().create(); getPersistenceManager().create(person); Objekt laden String statement = "SELECT p FROM Person p WHERE p.kundenNr=12"; IQuery<DOPerson> query = getPersistenceManager().createQuery(statement, DOPerson.class); DOPerson person = query.getUniqueResult();

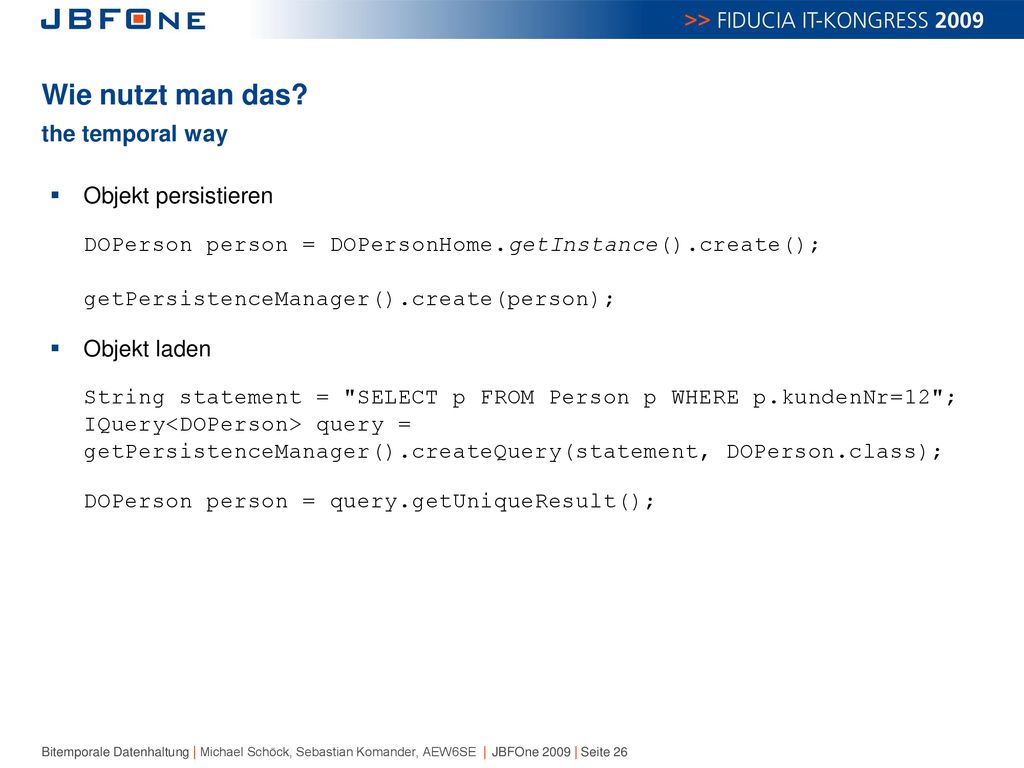

26 Wie nutzt man das? the temporal way
Objekt persistieren DOPerson person = DOPersonHome.getInstance().create(); getPersistenceManager().create(person); Objekt laden String statement = "SELECT p FROM Person p WHERE p.kundenNr=12"; IQuery<DOPerson> query = getPersistenceManager().createQuery(statement, DOPerson.class); DOPerson person = query.getUniqueResult();

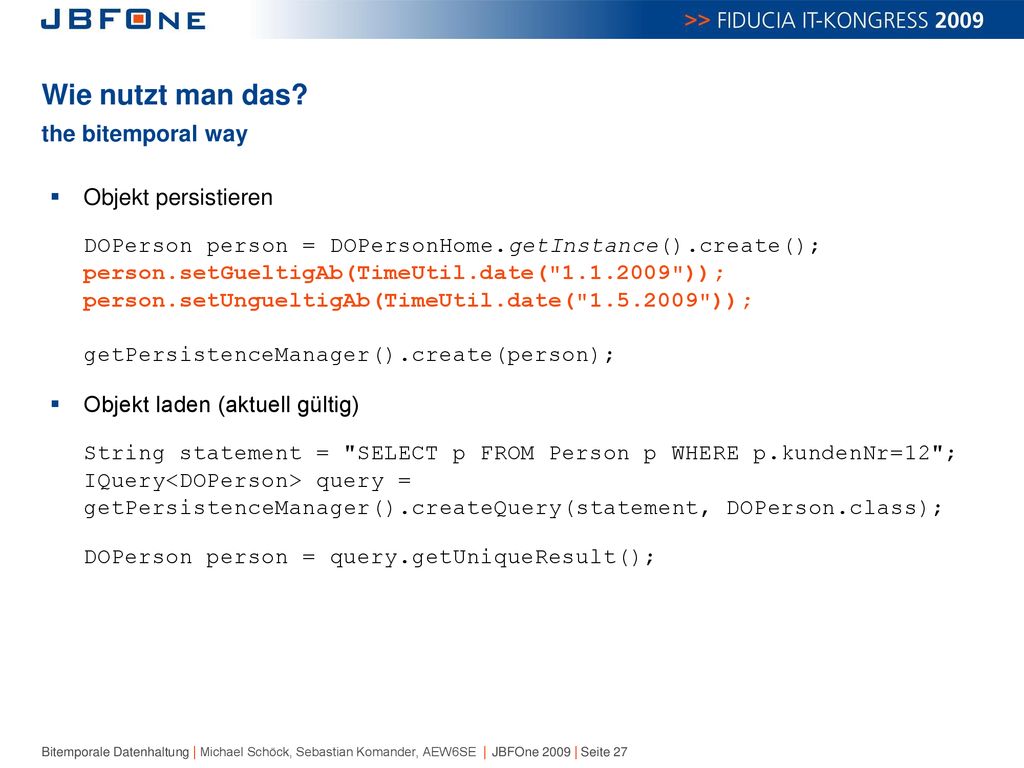

27 Wie nutzt man das? the bitemporal way
Objekt persistieren DOPerson person = DOPersonHome.getInstance().create(); person.setGueltigAb(TimeUtil.date(" ")); person.setUngueltigAb(TimeUtil.date(" ")); getPersistenceManager().create(person); Objekt laden (aktuell gültig) String statement = "SELECT p FROM Person p WHERE p.kundenNr=12"; IQuery<DOPerson> query = getPersistenceManager().createQuery(statement, DOPerson.class); DOPerson person = query.getUniqueResult();

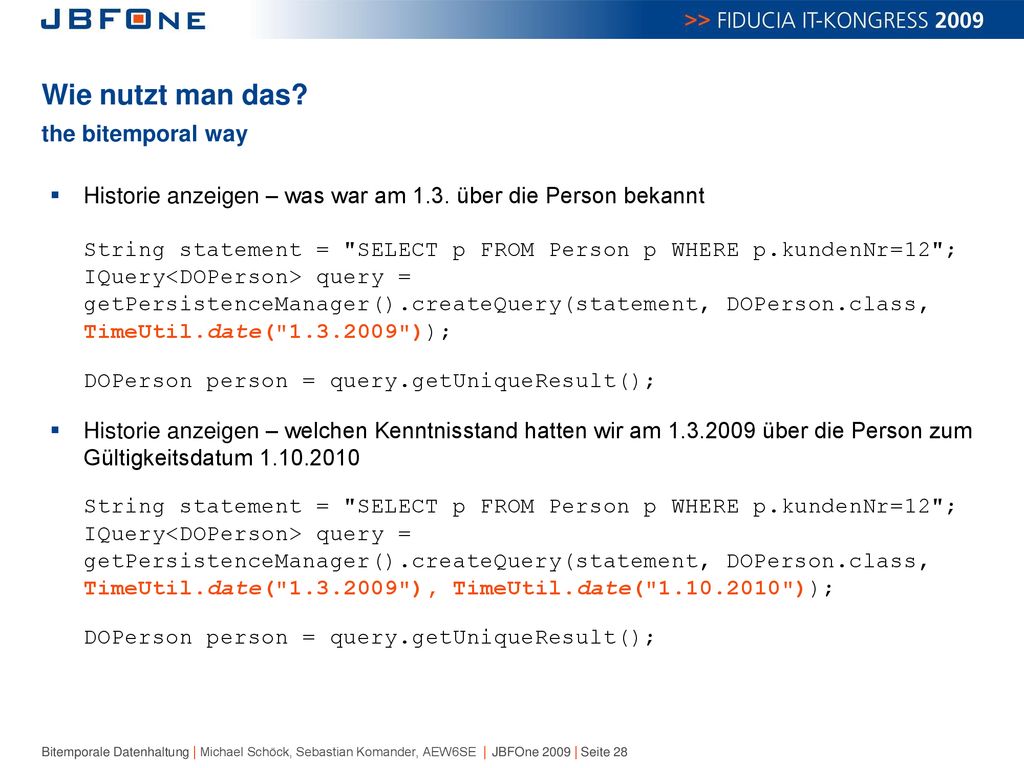

28 Wie nutzt man das? the bitemporal way
Historie anzeigen – was war am 1.3. über die Person bekannt String statement = "SELECT p FROM Person p WHERE p.kundenNr=12"; IQuery<DOPerson> query = getPersistenceManager().createQuery(statement, DOPerson.class, TimeUtil.date(" ")); DOPerson person = query.getUniqueResult(); Historie anzeigen – welchen Kenntnisstand hatten wir am über die Person zum Gültigkeitsdatum String statement = "SELECT p FROM Person p WHERE p.kundenNr=12"; IQuery<DOPerson> query = getPersistenceManager().createQuery(statement, DOPerson.class, TimeUtil.date(" "), TimeUtil.date(" "));

29 Fragen? – Diskussion? Michael Schöck Anwendungsentwicklung Sebastian Komander Anwendungsentwicklung

30 Ihr IT-Partner Vielen Dank
