1 (Abszissen und Ordinaten linear geteilt, v > 0 und s0 > 0 )

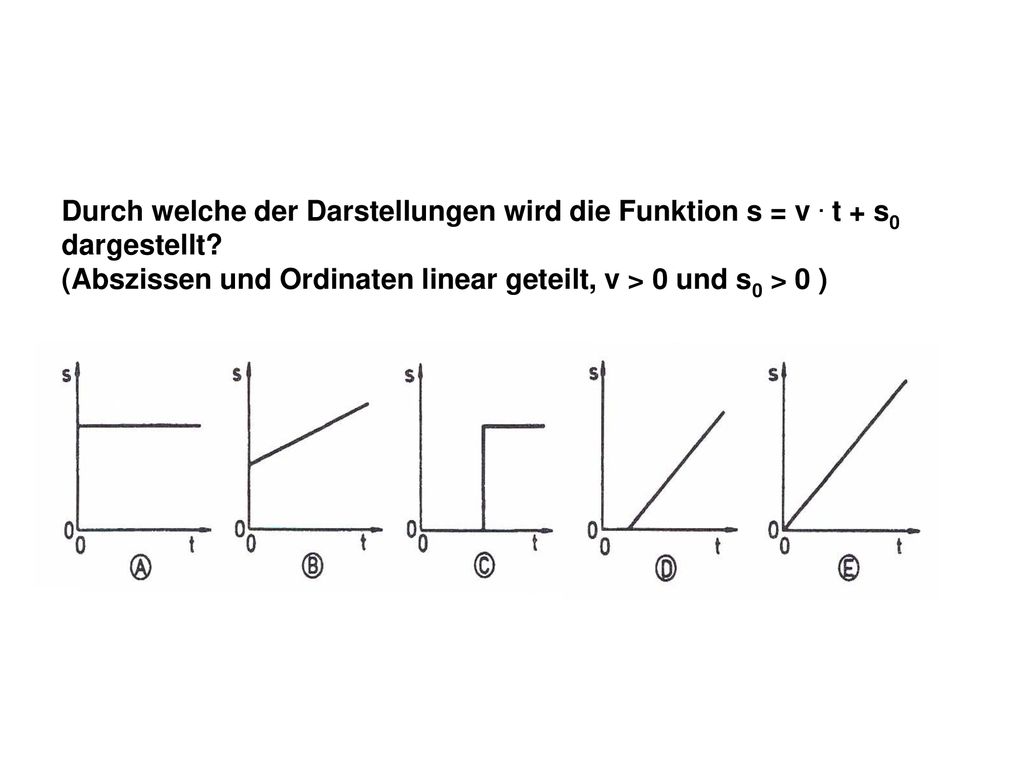

Durch welche der Darstellungen wird die Funktion s = v . t + s0 dargestellt? (Abszissen und Ordinaten linear geteilt, v > 0 und s0 > 0 )

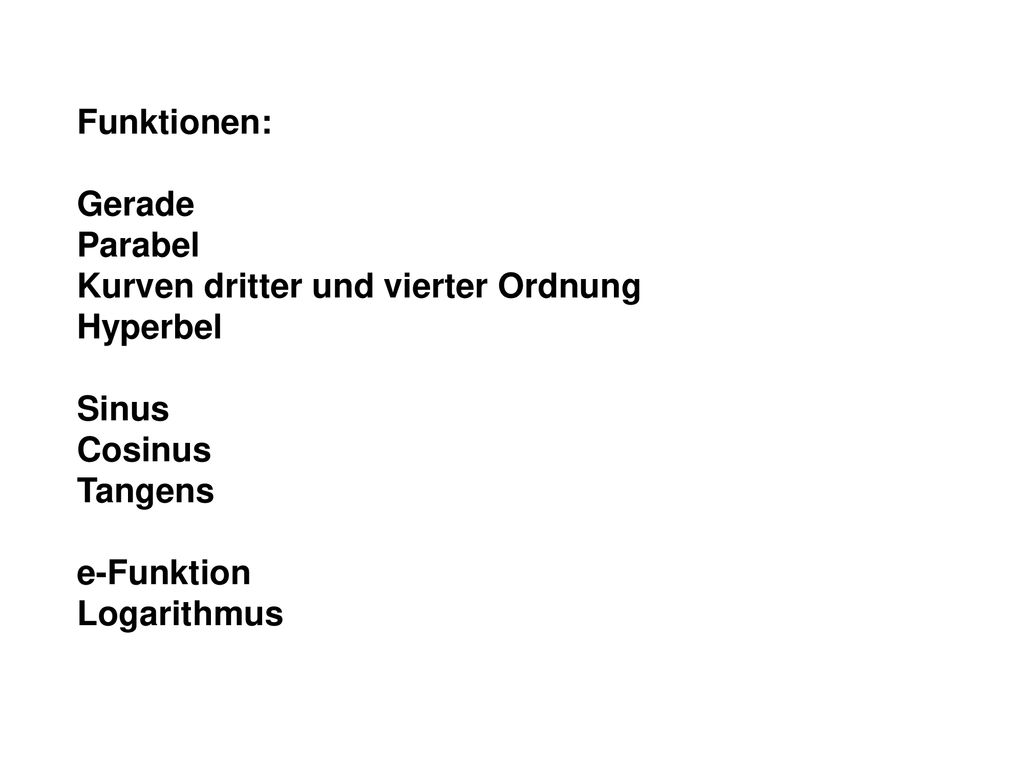

2 Funktionen: Gerade Parabel Kurven dritter und vierter Ordnung Hyperbel Sinus Cosinus Tangens e-Funktion Logarithmus

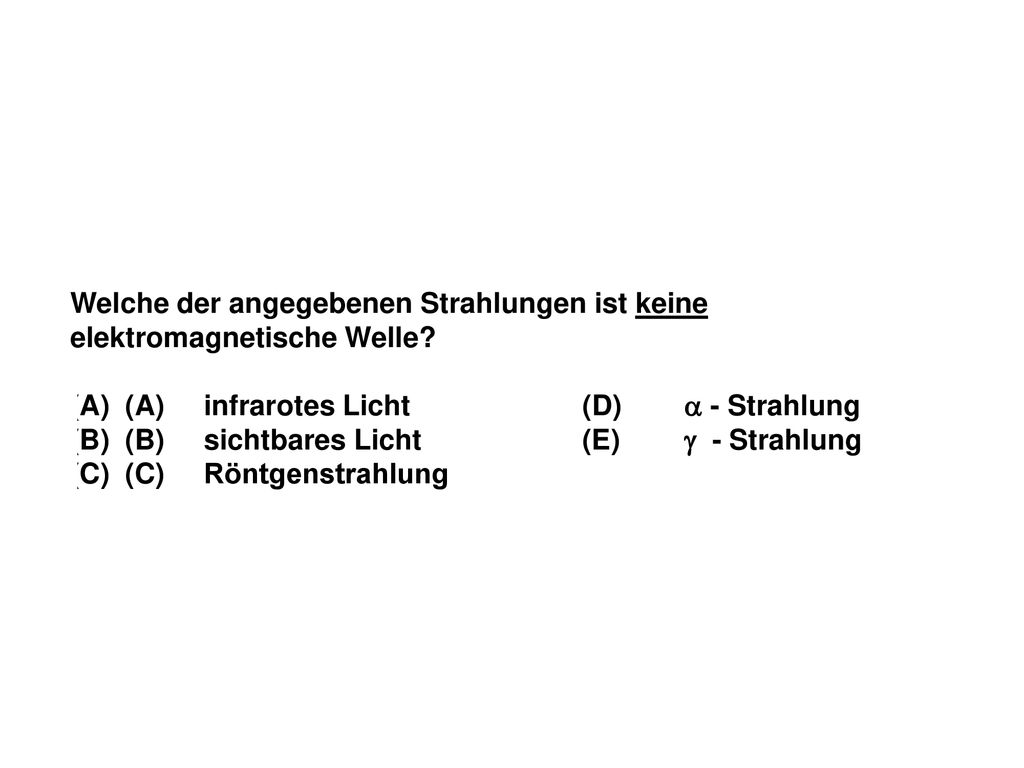

3 Welche der angegebenen Strahlungen ist keine elektromagnetische Welle?
Welche der angegebenen Strahlungen ist keine elektromagnetische Welle? (A)  (A)     infrarotes Licht (D) a - Strahlung (B)  (B)     sichtbares Licht (E) g - Strahlung (C)  (C)     Röntgenstrahlung

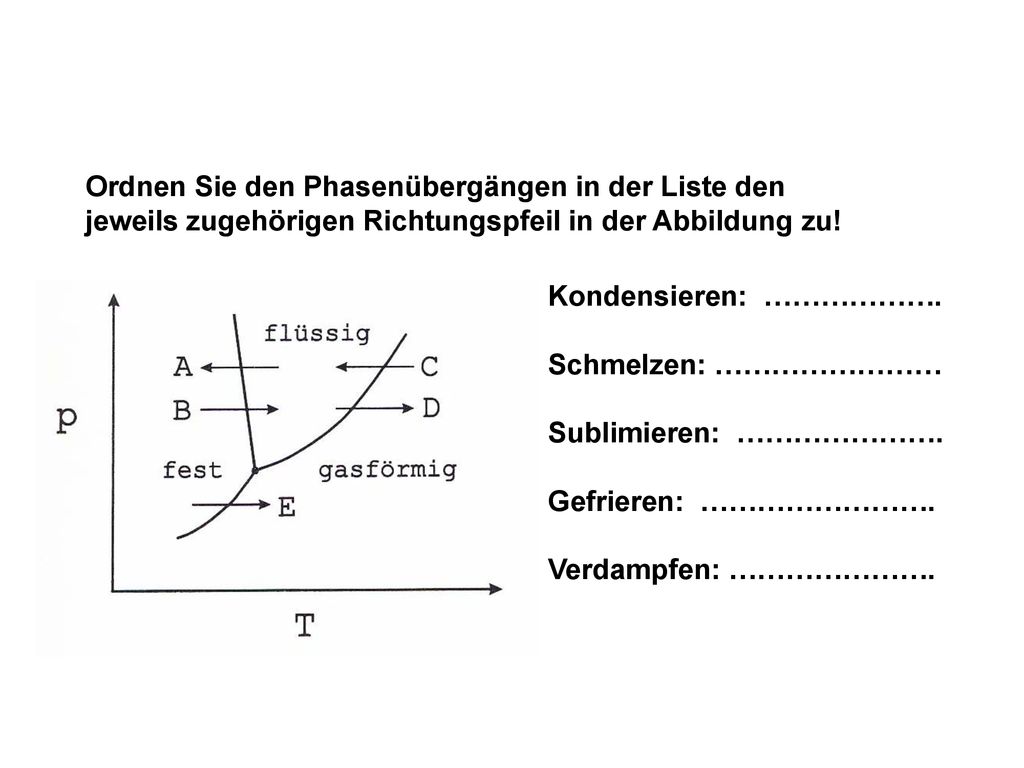

4 Ordnen Sie den Phasenübergängen in der Liste den
jeweils zugehörigen Richtungspfeil in der Abbildung zu! Kondensieren: ………………. Schmelzen: …………………… Sublimieren: …………………. Gefrieren: ……………………. Verdampfen: ………………….

5 Welche der im folgenden gezeichneten Stromstärkeverteilungen
in der Umgebung eines Leiterknotens ist bei stationären Strömen möglich? (Pfeile beachten!) (A) keine der gezeigten Stromstärkeverteilungen

6 Durch einen geraden Draht fließe ein konstanter elektrischer
Gleichstrom I. Der Draht ist daher von einem Magnetfeld H umgeben. Welche der folgenden Abbildungen gibt die Feldlinien dieses Magnetfeldes richtig wieder?

7 Gemeinsames Kennzeichen des Zerfallsgesetzes für radioaktive
Stoffe, des Schwächungsgesetzes für Röntgenstrahlen und des Lambert-Beerschen Gesetzes ist: (A)      Darstellbarkeit durch eine Exponentialfunktion (B)      Abhängigkeit von der Zeit (C)      Abhängigkeit von der Schichtdicke (D)       Beschreibung eines unter allen Umständen mit Photonenstrahlung verbundenen Vorganges Beschreibung des Durchganges von Strahlung durch Materie

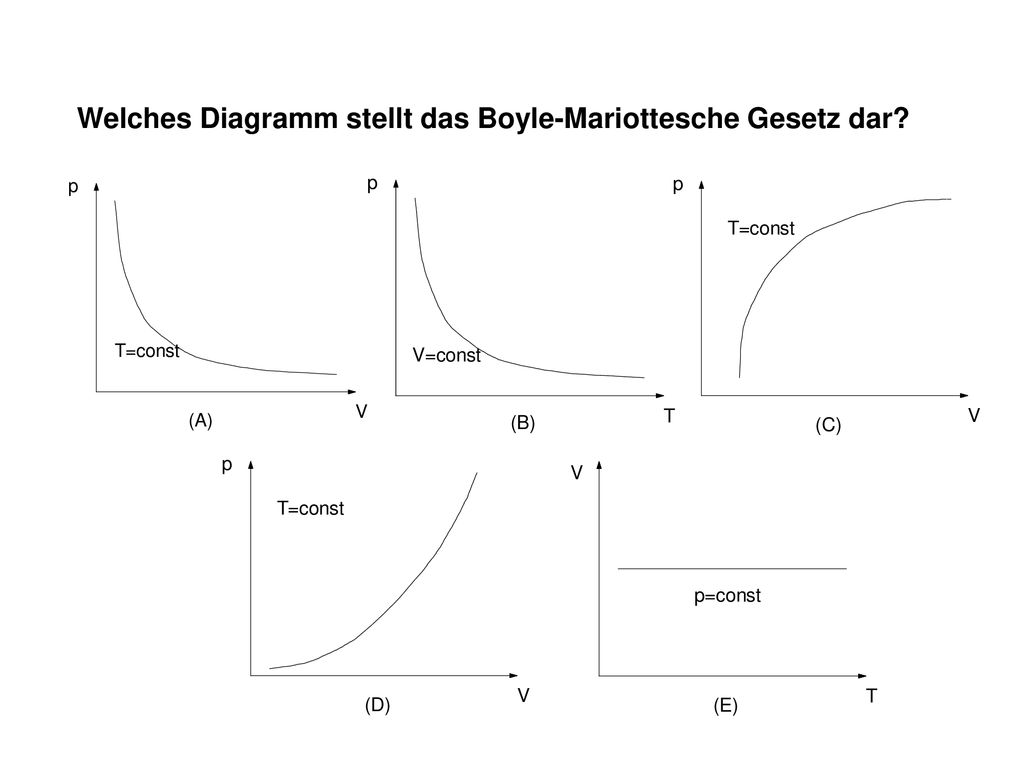

8 Welches Diagramm stellt das Boyle-Mariottesche Gesetz dar?

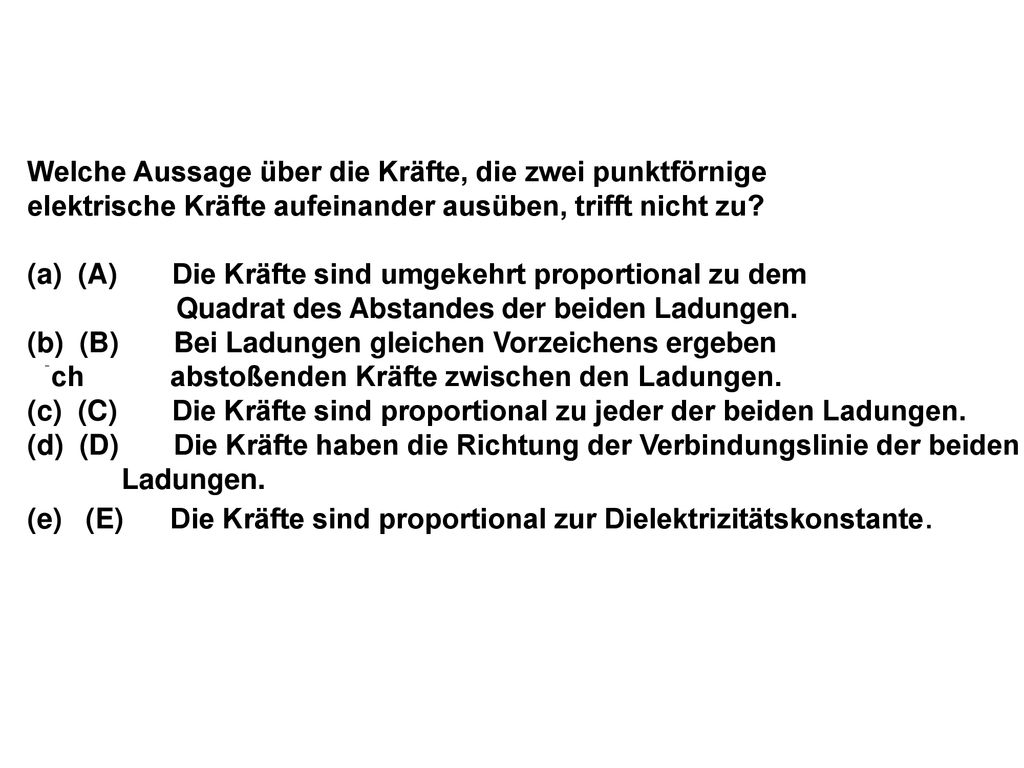

9 Welche Aussage über die Kräfte, die zwei punktförnige
elektrische Kräfte aufeinander ausüben, trifft nicht zu? (a)  (A)       Die Kräfte sind umgekehrt proportional zu dem Quadrat des Abstandes der beiden Ladungen. (b)  (B)       Bei Ladungen gleichen Vorzeichens ergeben sich abstoßenden Kräfte zwischen den Ladungen. (c)  (C)       Die Kräfte sind proportional zu jeder der beiden Ladungen. (d)  (D)       Die Kräfte haben die Richtung der Verbindungslinie der beiden Ladungen. (e)   (E)      Die Kräfte sind proportional zur Dielektrizitätskonstante.

10 In welcher Abbildung ist der Zusammenhang zwischen der
Stromstärke I und der Spannung U für einen elektrischen Widerstand, der das Ohmsche Gesetz befolgt, dargestellt?
