OLED Anzeige 128x64 Prof. J. Walter.

Präsentation zum Thema: "OLED Anzeige 128x64 Prof. J. Walter."—  Präsentation transkript:

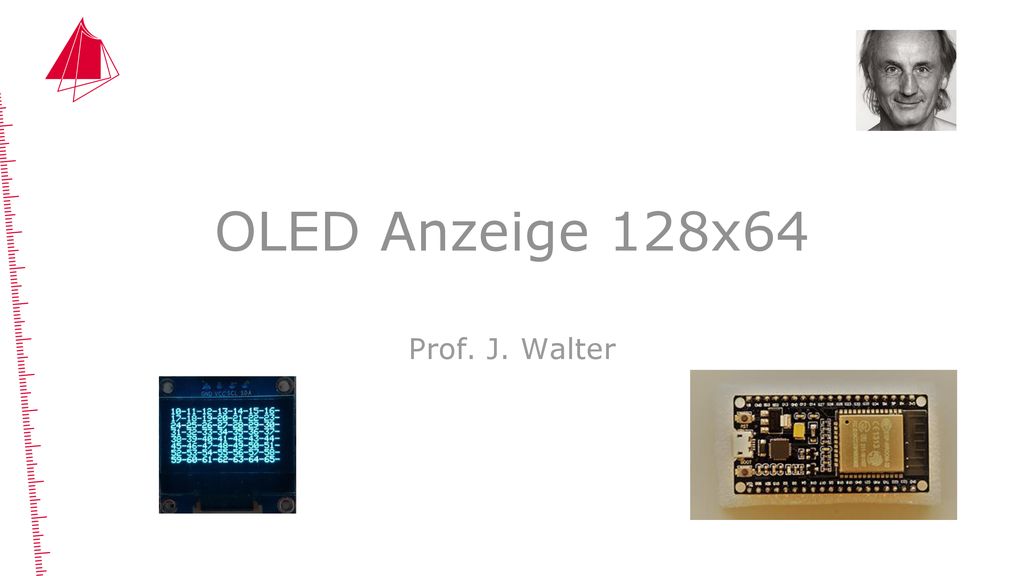

1 OLED Anzeige 128x64 Prof. J. Walter

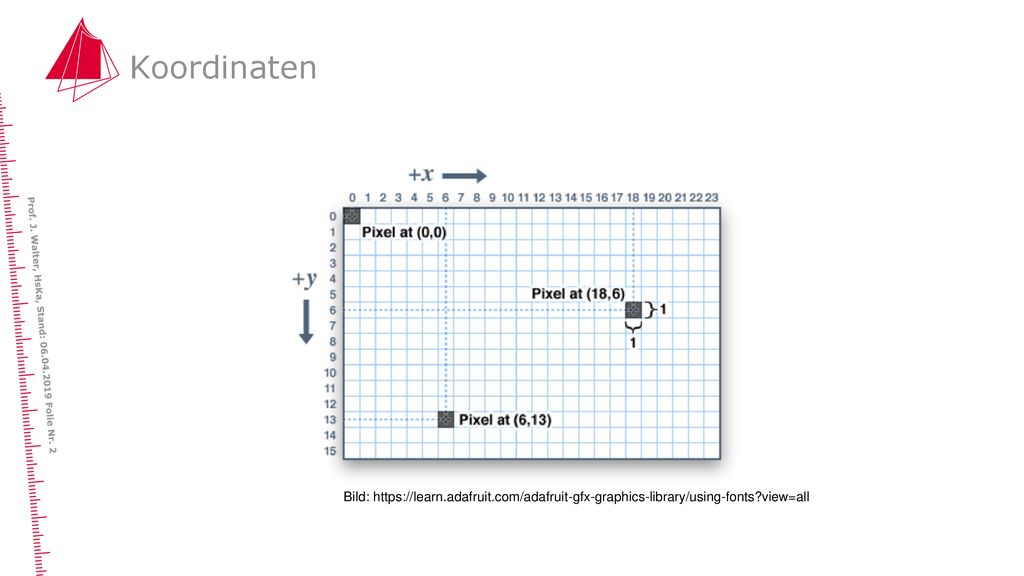

2 Koordinaten Bild:

3 setTextSize(1); // 5x7 * 1,2,3,4,5,6 Größe wird mit ganzzahligen Vielfachen multipliziert Bild:

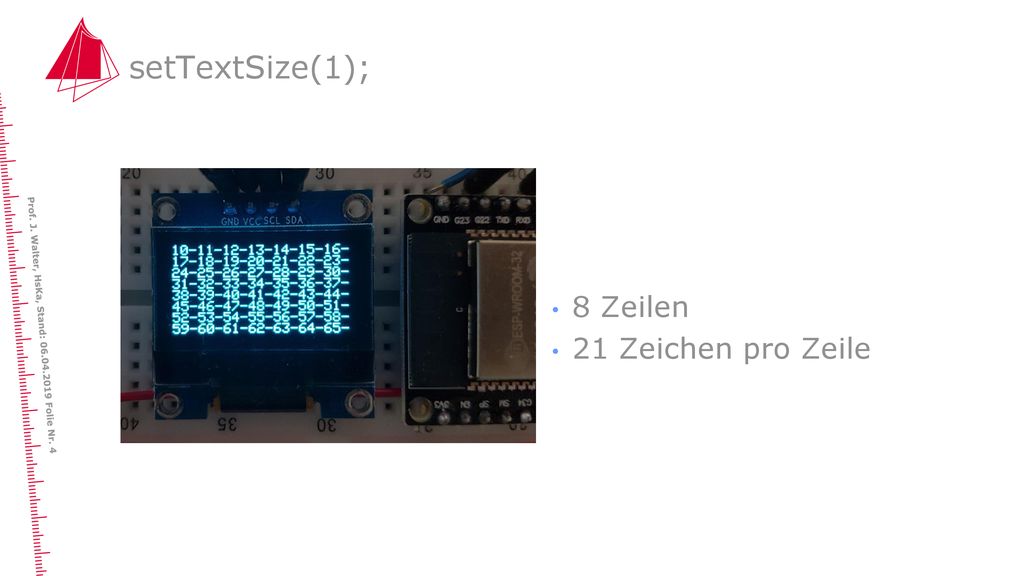

4 setTextSize(1); 8 Zeilen 21 Zeichen pro Zeile

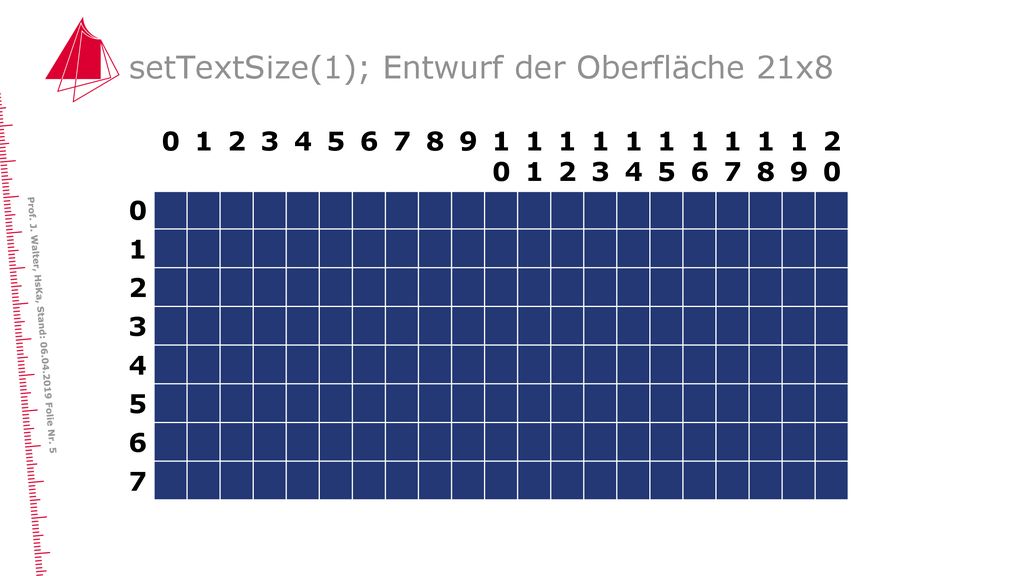

5 setTextSize(1); Entwurf der Oberfläche 21x8
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

6 setTextSize(2); 4 Zeilen Display.setCursor (0,0) 0,16,32,48
10 Zeichen pro Zeile

7 setTextSize(2); Entwurf der Oberfläche
1 2 3 4 5 6 7 8 9

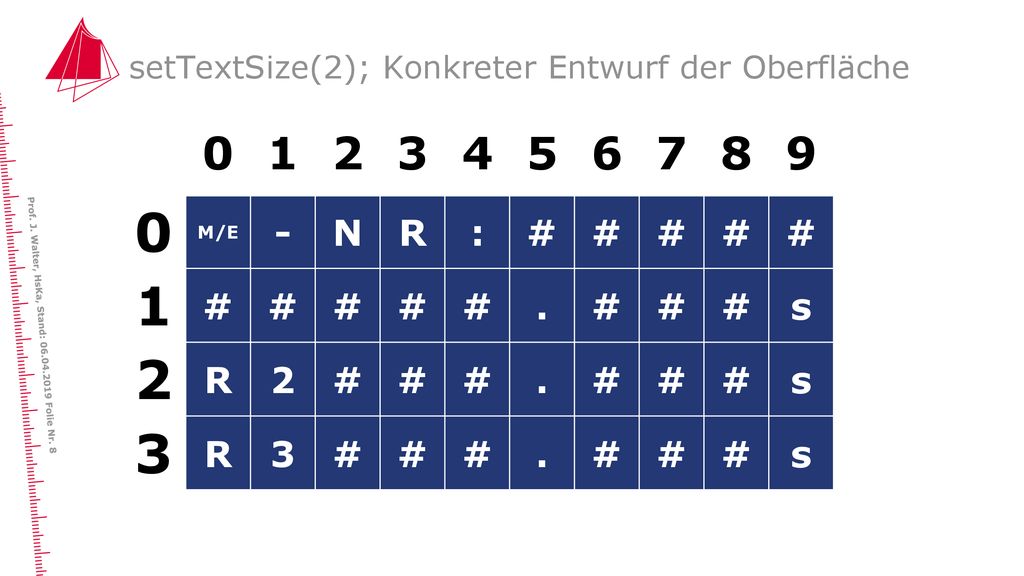

8 setTextSize(2); Konkreter Entwurf der Oberfläche
1 2 3 4 5 6 7 8 9 M/E - N R : # . s Zeile 0: M/E – Messung Nummer  Ergebnis Nummer Zeile 1: laufende Zeit auf zwei Stellen

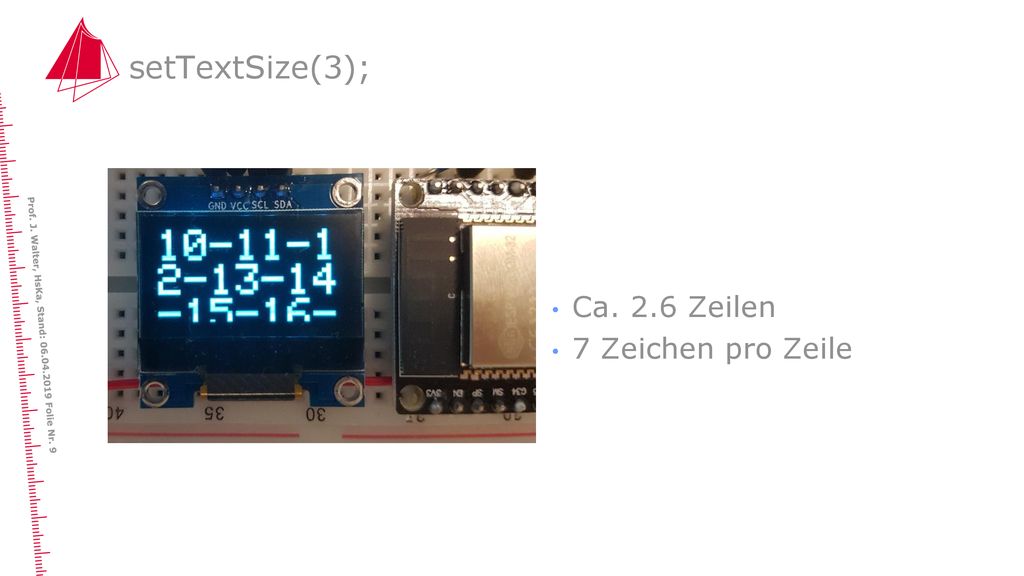

9 setTextSize(3); Ca. 2.6 Zeilen 7 Zeichen pro Zeile

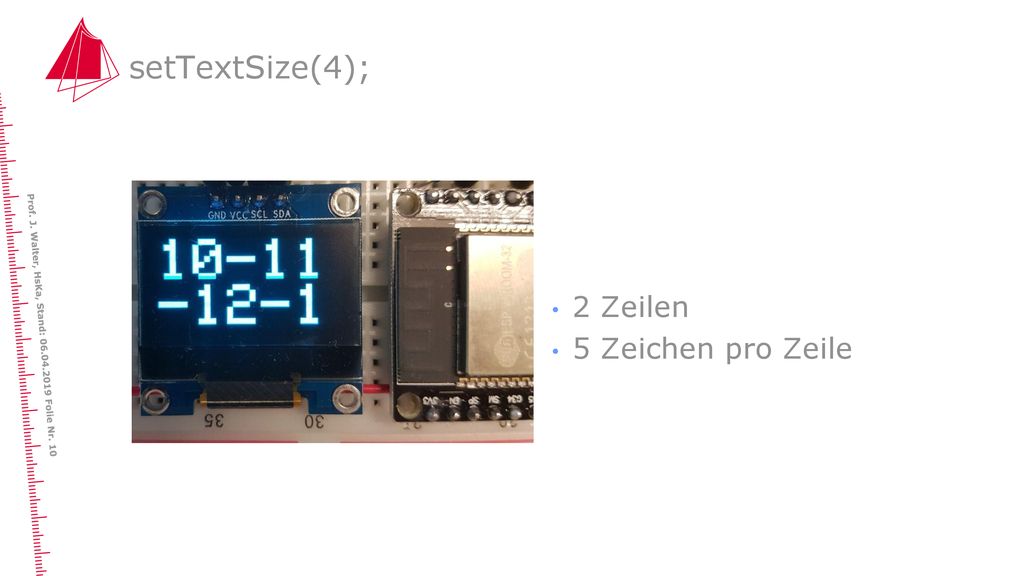

10 setTextSize(4); 2 Zeilen 5 Zeichen pro Zeile

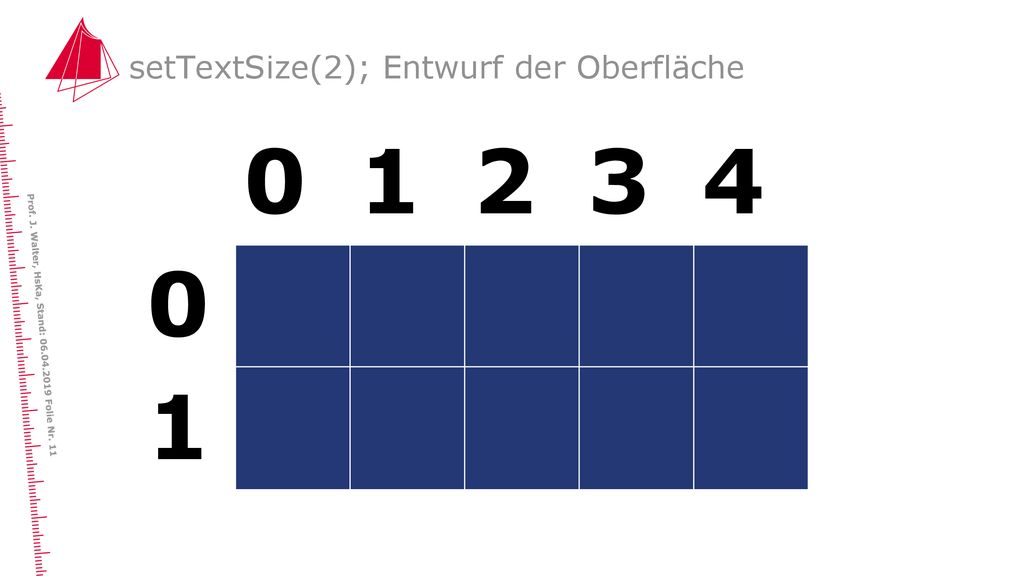

11 setTextSize(2); Entwurf der Oberfläche
1 2 3 4

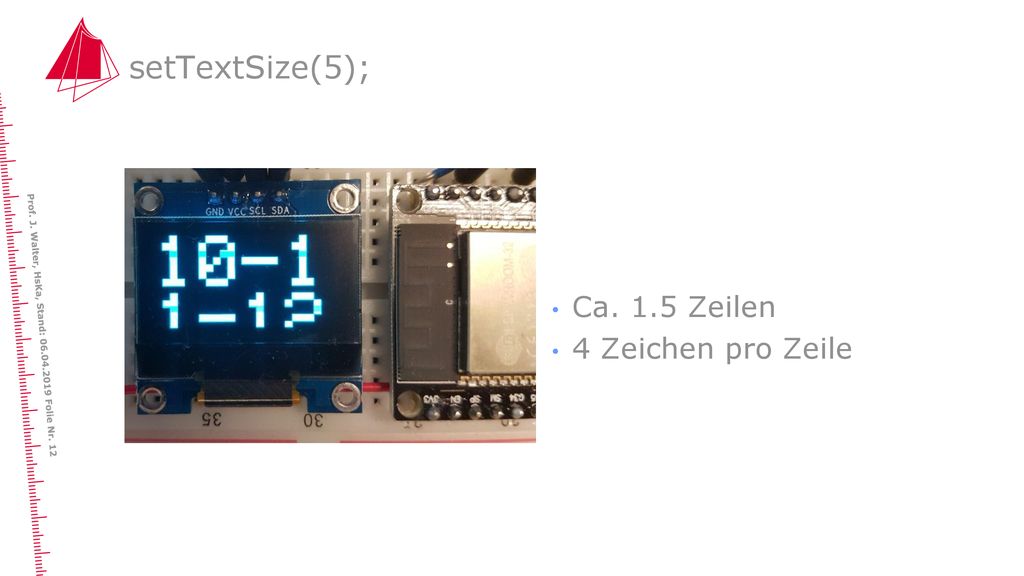

12 setTextSize(5); Ca. 1.5 Zeilen 4 Zeichen pro Zeile

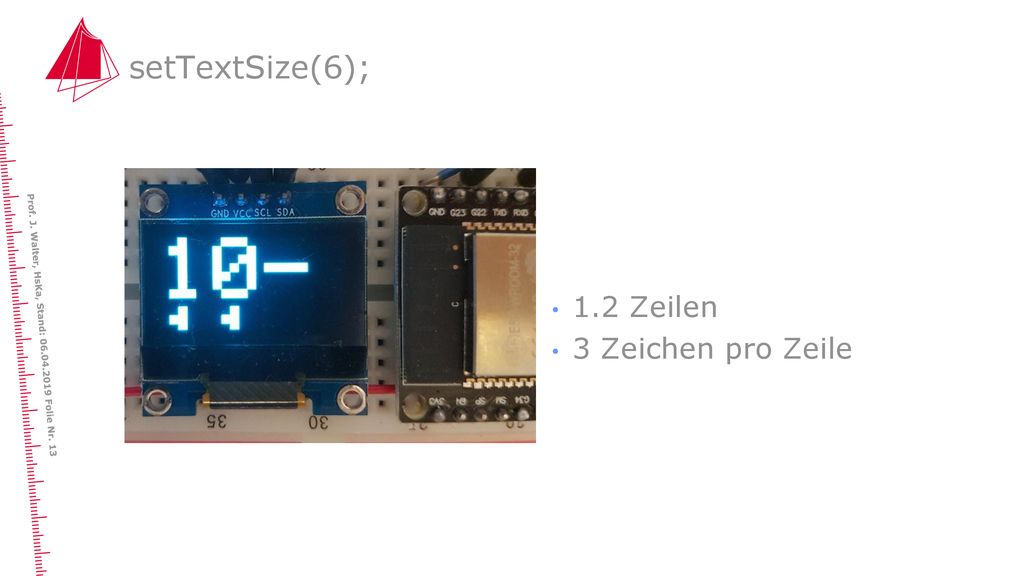

13 setTextSize(6); 1.2 Zeilen 3 Zeichen pro Zeile

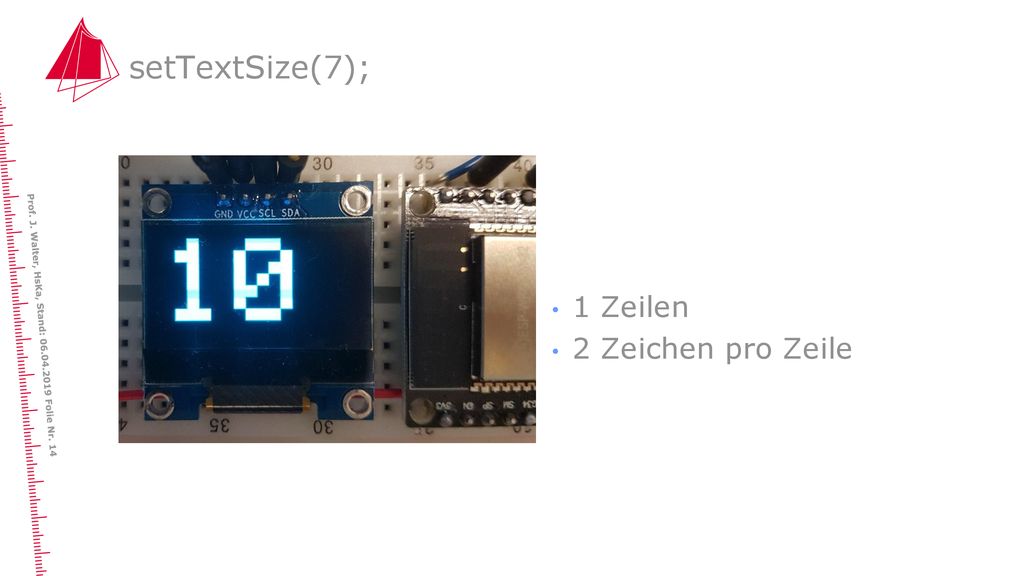

14 setTextSize(7); 1 Zeilen 2 Zeichen pro Zeile

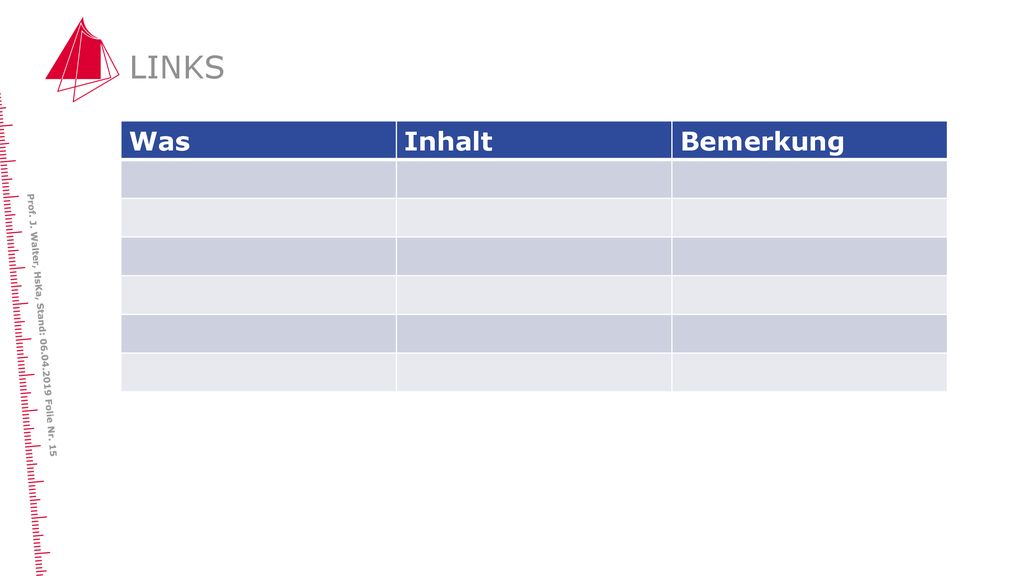

15 LINKS Was Inhalt Bemerkung
