Wärmeleitungs- gleichung
Winkler Hannes Jerabek Hansjörg Vogler Christoph
2

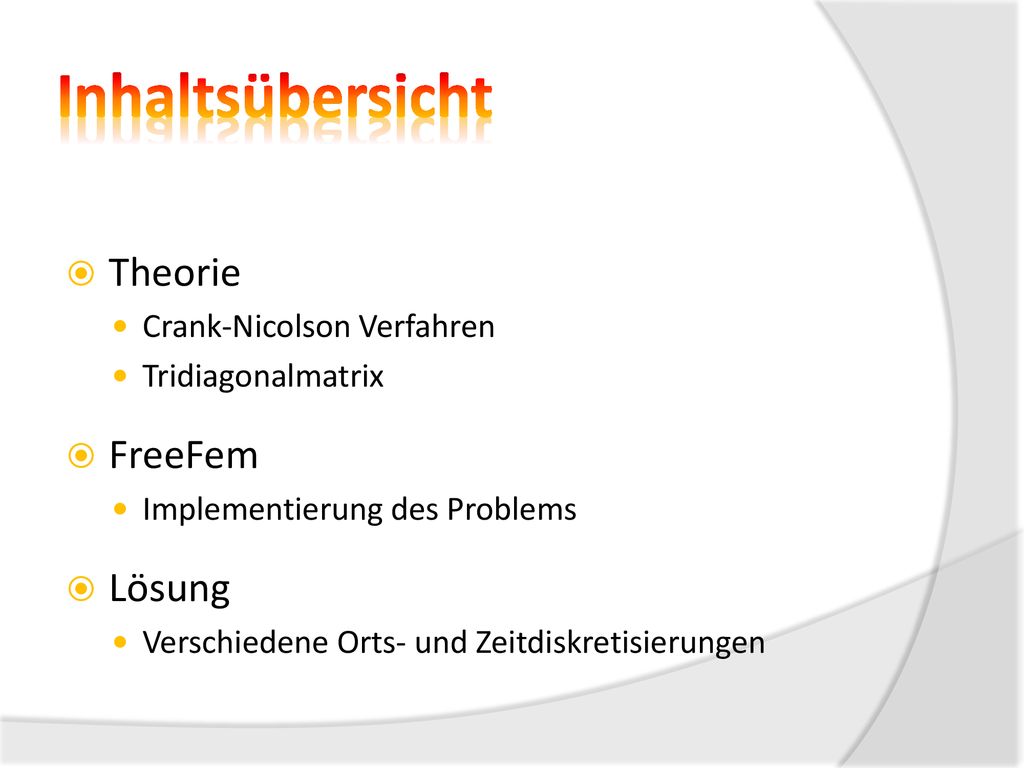

Inhaltsübersicht Theorie FreeFem Lösung Crank-Nicolson Verfahren
Tridiagonalmatrix FreeFem Implementierung des Problems Lösung Verschiedene Orts- und Zeitdiskretisierungen
3

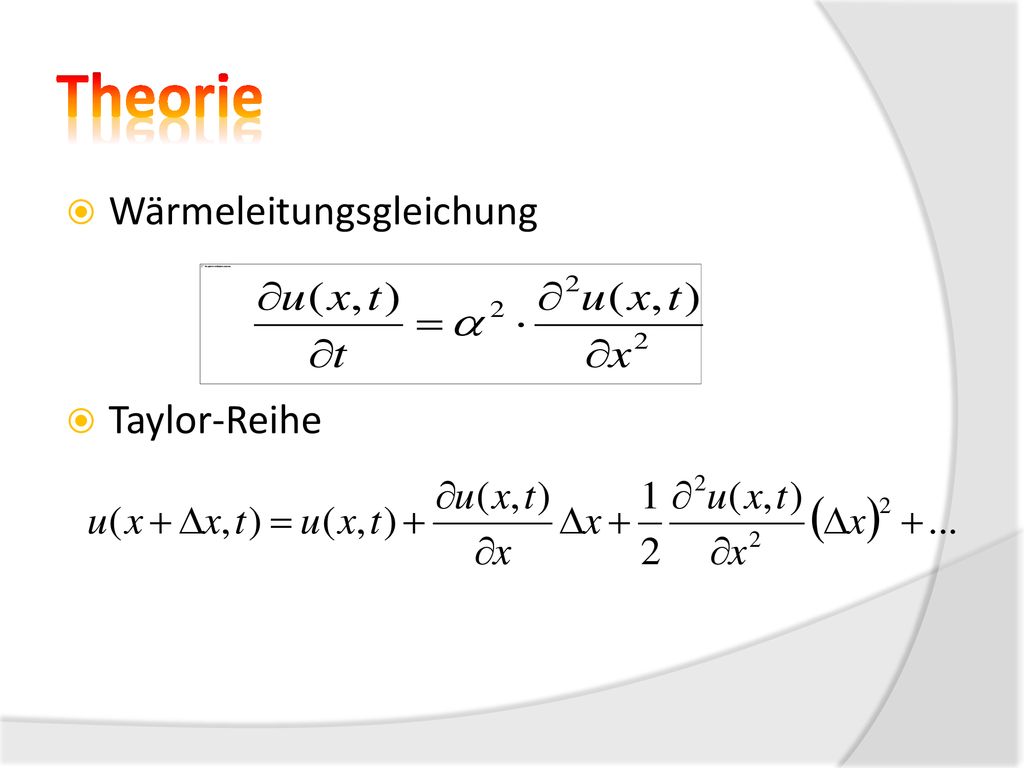

Theorie Wärmeleitungsgleichung Taylor-Reihe
4
Theorie Orts- und Zeitdiskretisierung Differenzengleichung
Ort: x = i * ∆x , i =1,2,…., L/∆x Zeit: t = n * ∆t , n =1,2,…., T/∆t Differenzengleichung explizites Eulerverfahren
5

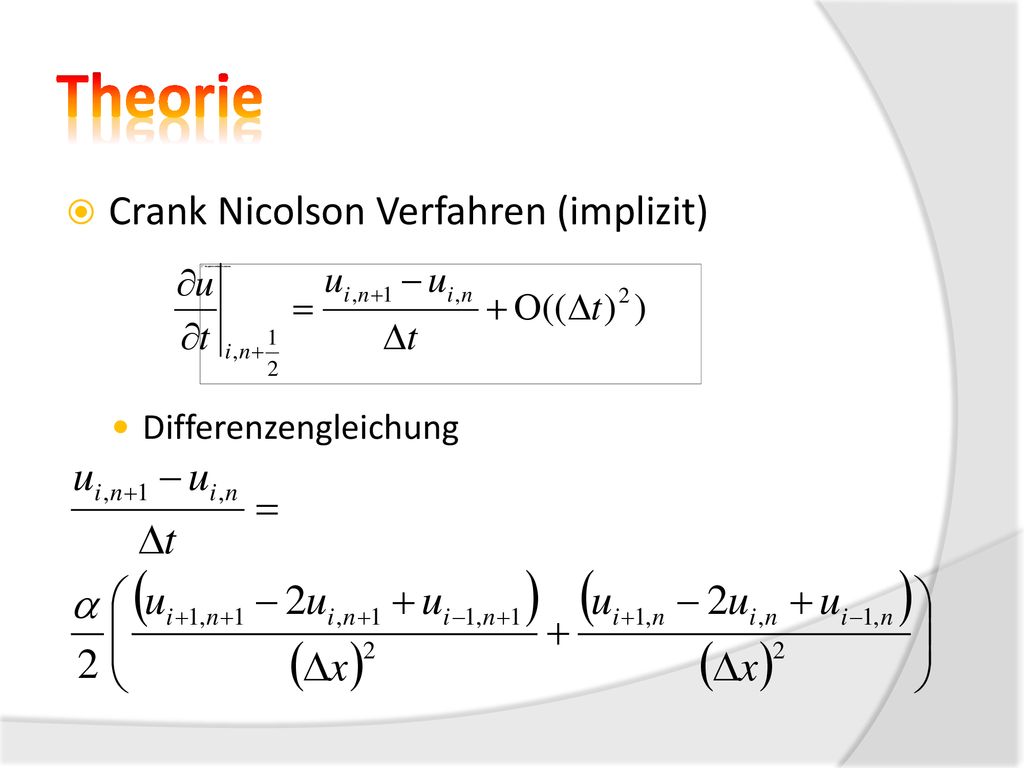

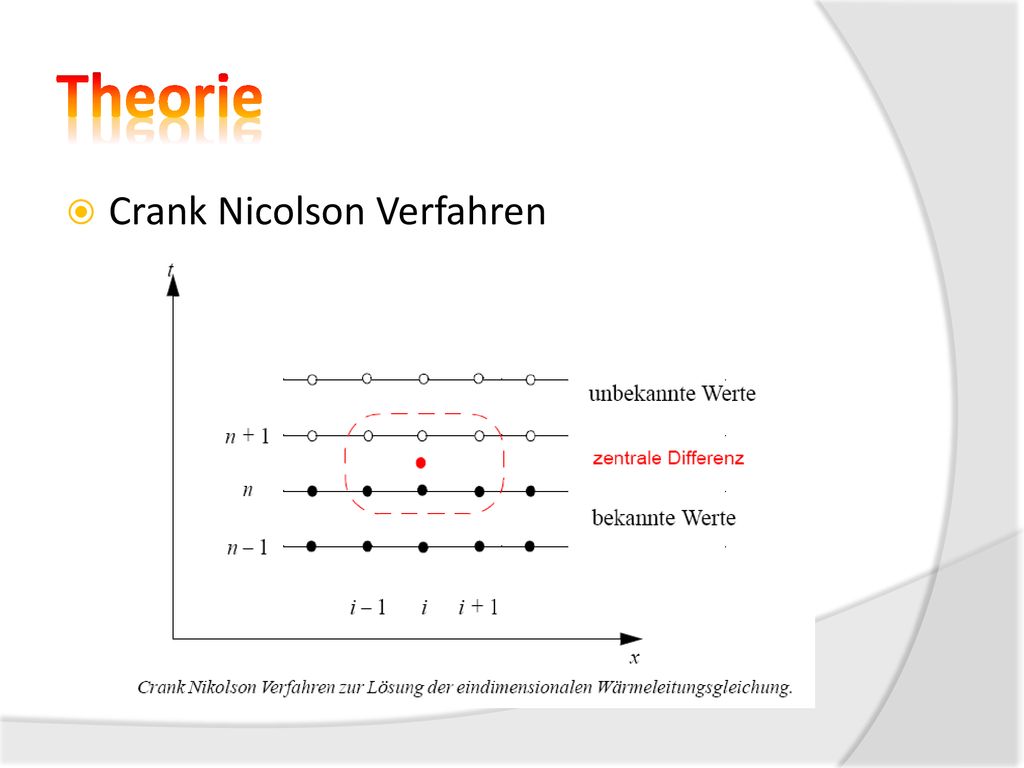

Theorie Crank Nicolson Verfahren (implizit) Differenzengleichung
6
Theorie Crank Nicolson Verfahren
7
Theorie Crank Nicolson Verfahren Lineares Gleichungssystem
8

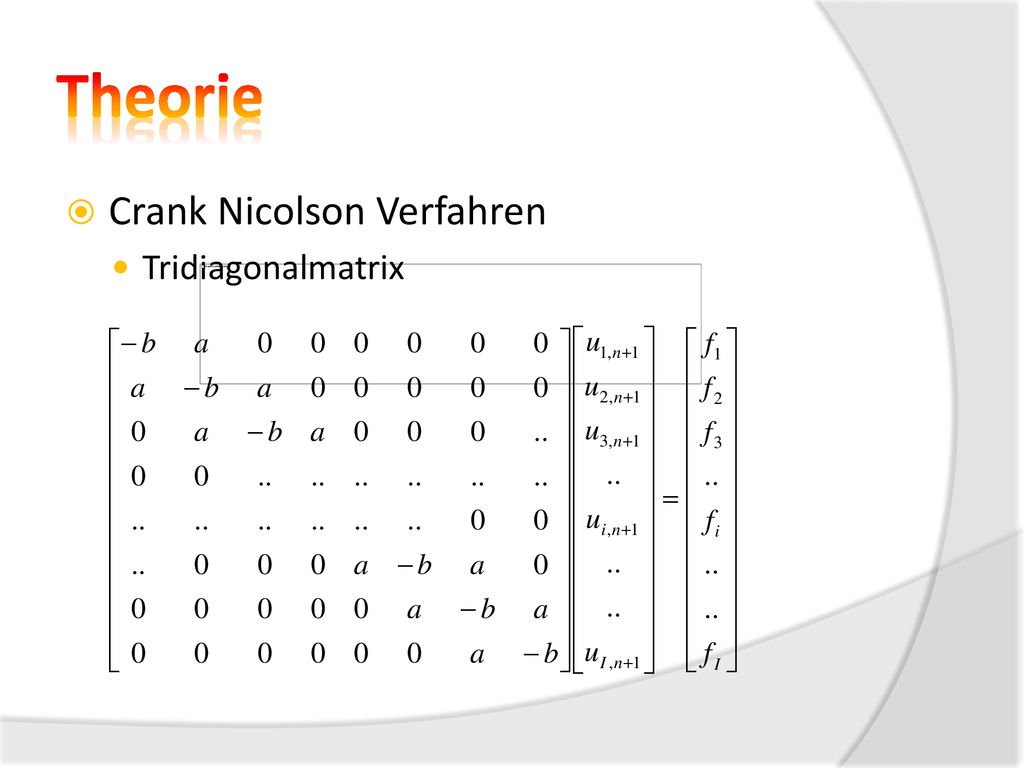

Theorie Crank Nicolson Verfahren Tridiagonalmatrix
9

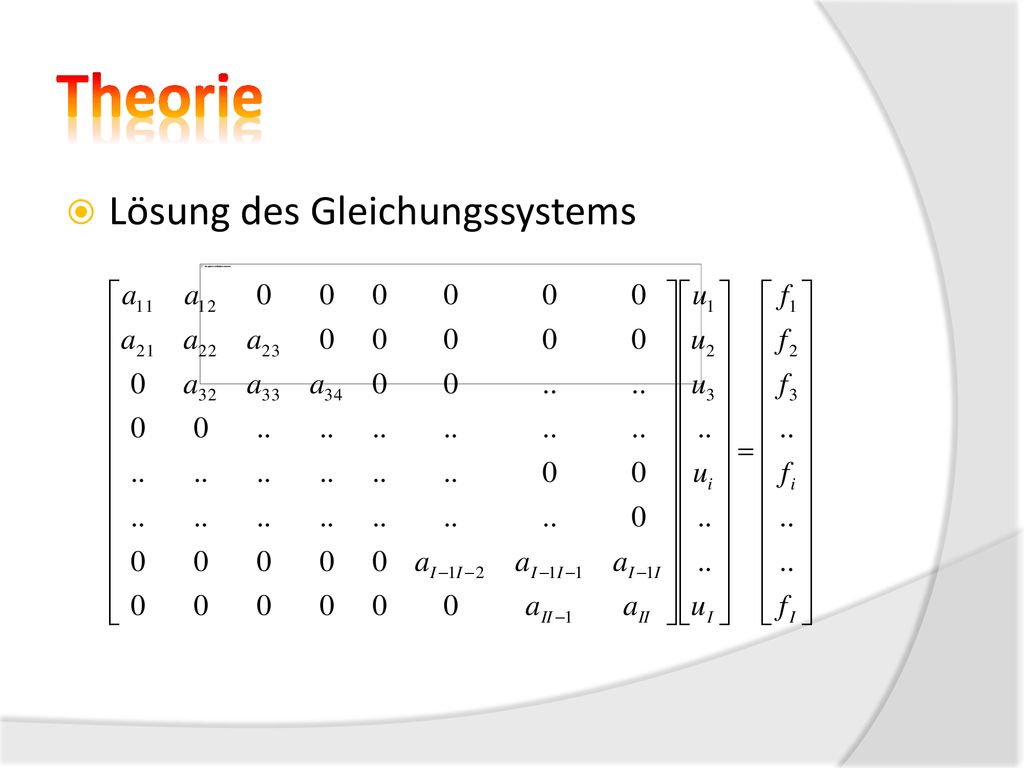

Theorie Lösung des Gleichungssystems
10
Theorie Lösung des Gleichungssystems

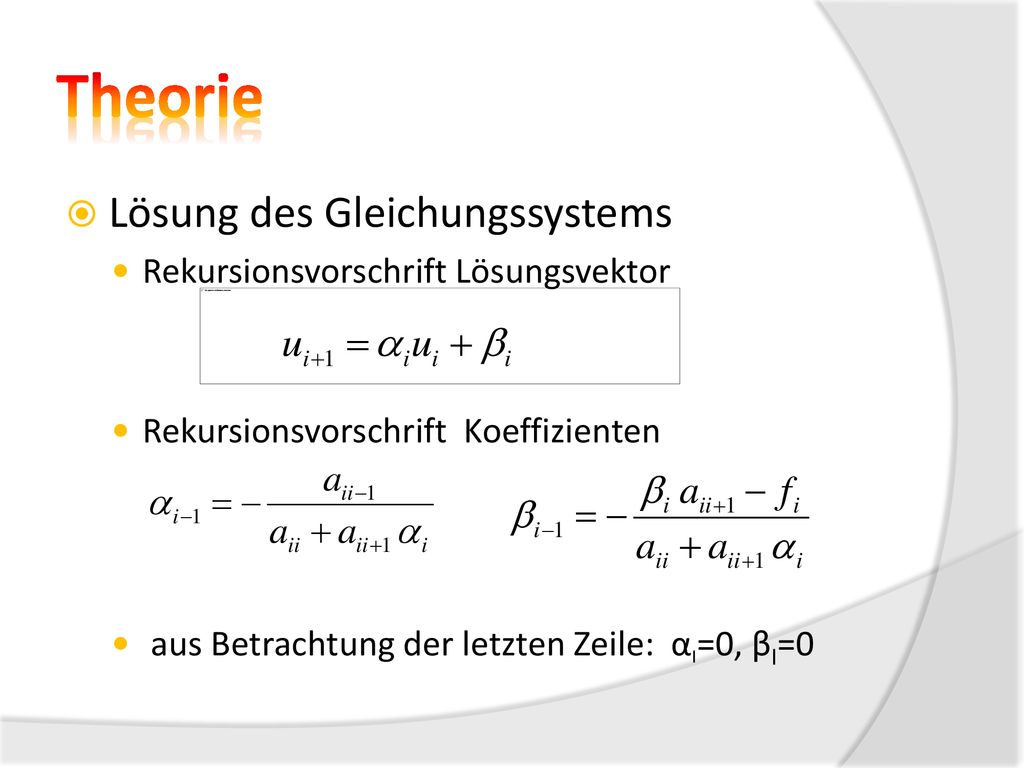

Rekursionsvorschrift Lösungsvektor Rekursionsvorschrift Koeffizienten aus Betrachtung der letzten Zeile: αI=0, βI=0
11

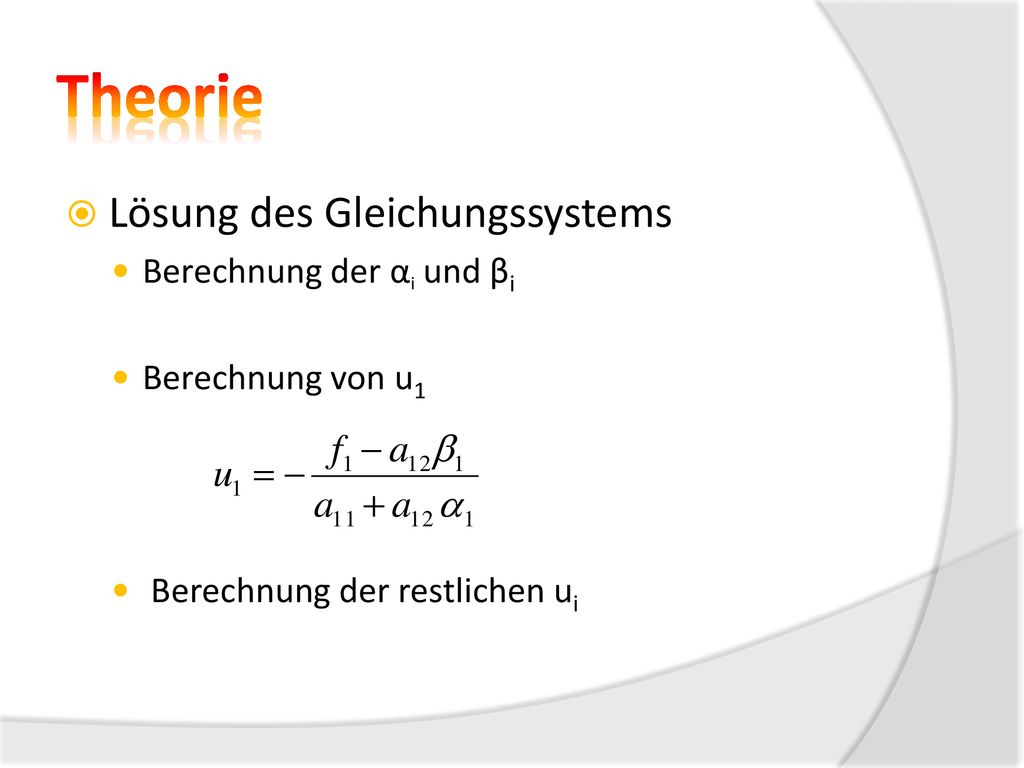

Theorie Lösung des Gleichungssystems Berechnung der αi und βi
Berechnung von u1 Berechnung der restlichen ui
12

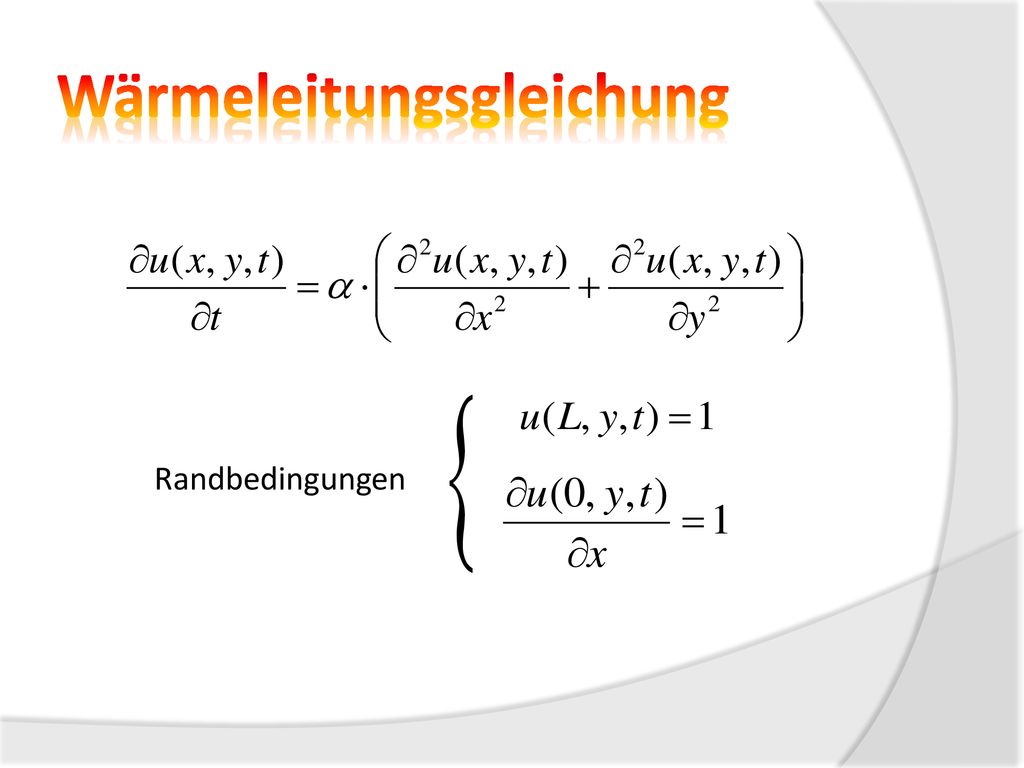

Wärmeleitungsgleichung
Randbedingungen
13

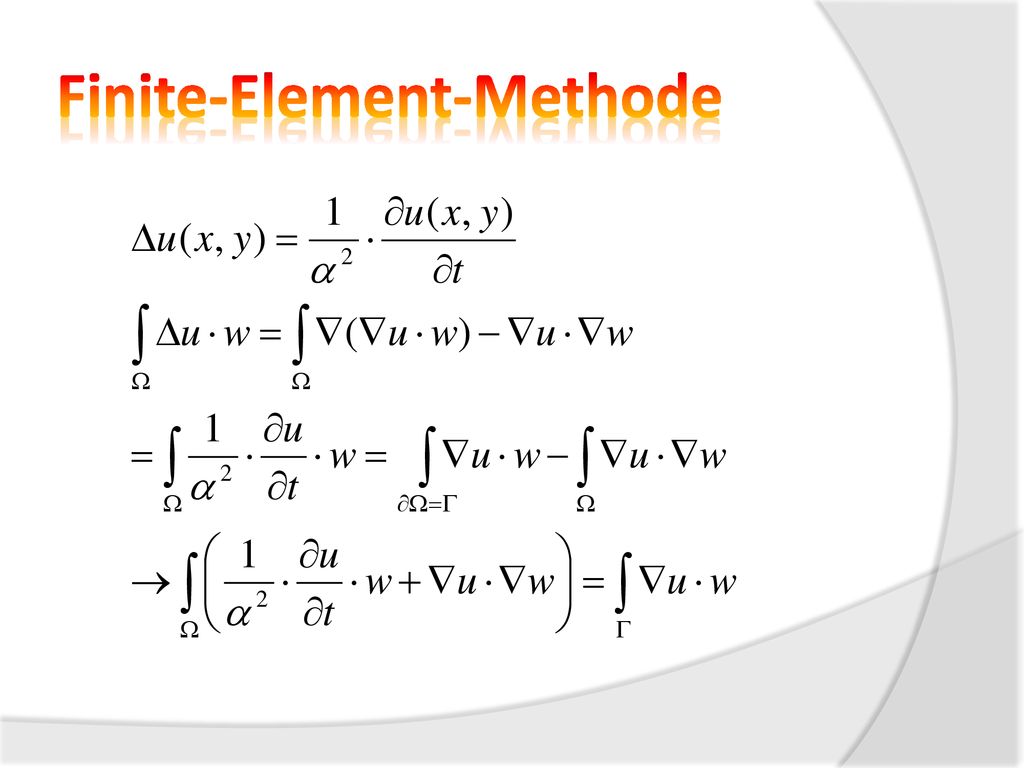

Finite-Element-Methode
14

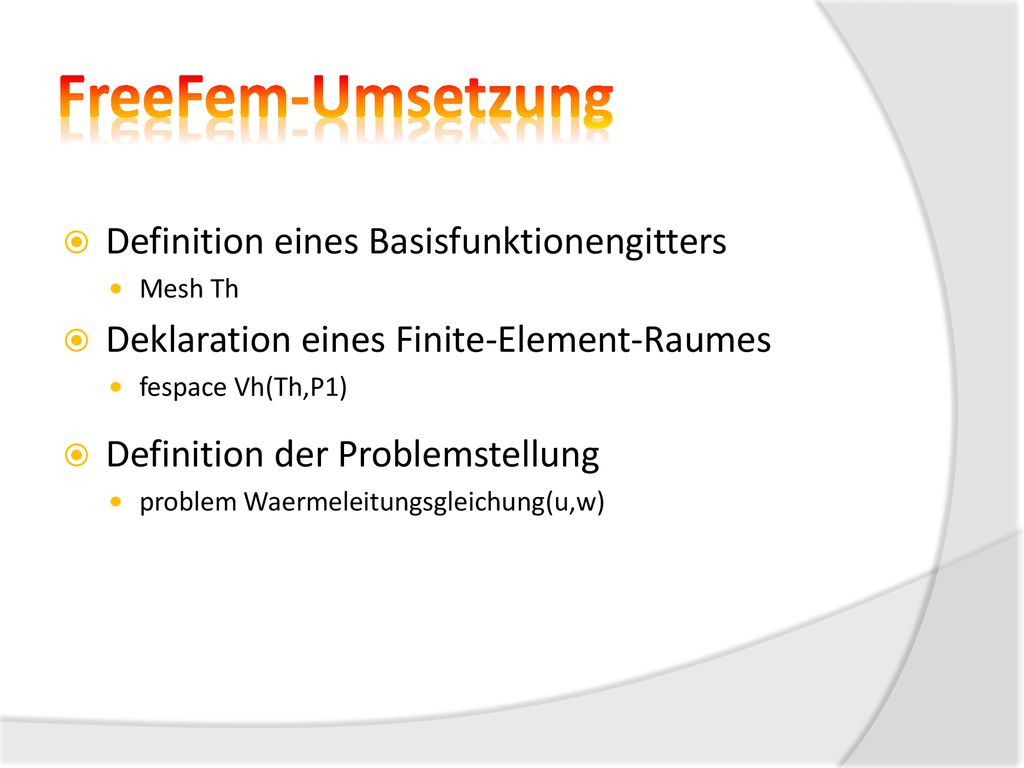

FreeFem-Umsetzung Definition eines Basisfunktionengitters
Mesh Th Deklaration eines Finite-Element-Raumes fespace Vh(Th,P1) Definition der Problemstellung problem Waermeleitungsgleichung(u,w)
15
FreeFem-Umsetzung Definition der Integrale
Definition Dirichlet-Randbedingung border Dirichlet(t=0,1){ x=L; y=t; } on(Dirchlet,u=uRand ) Definition Neumann-Randbedingung border Neumann(t=0,1){ x=0; y=t; } int1d(Th,Neumann) (gu*w)
16
Lösungen Zeitvariationen dt = 0.01 dt = 0.1
17

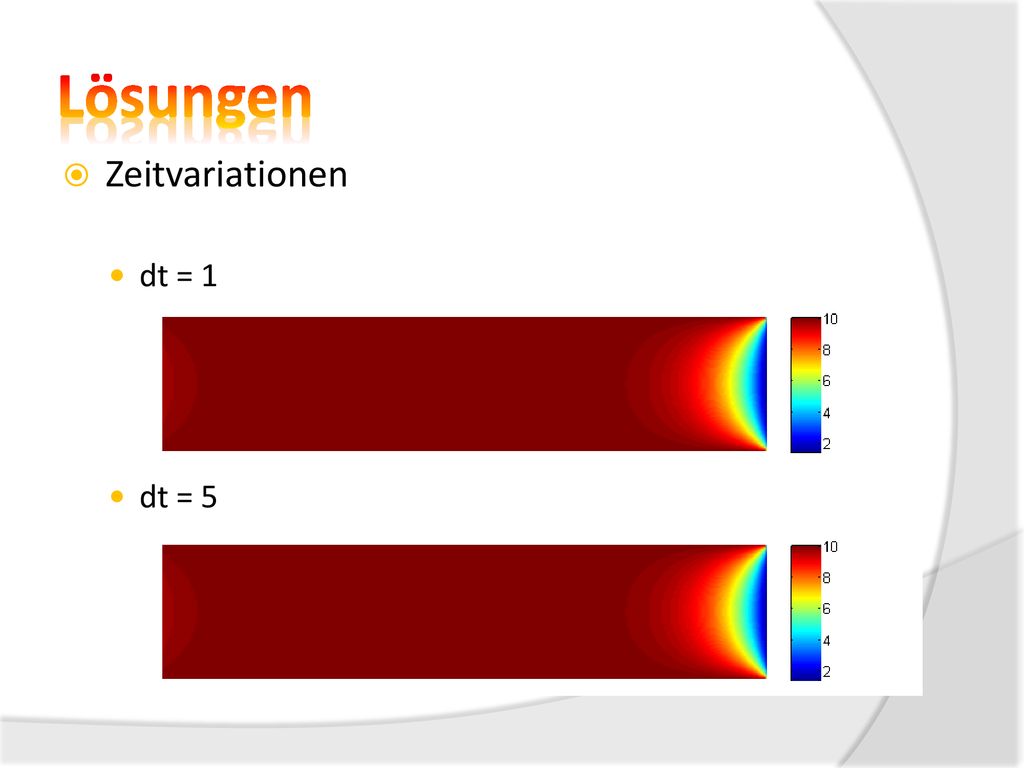

Lösungen Zeitvariationen dt = 1 dt = 5
18

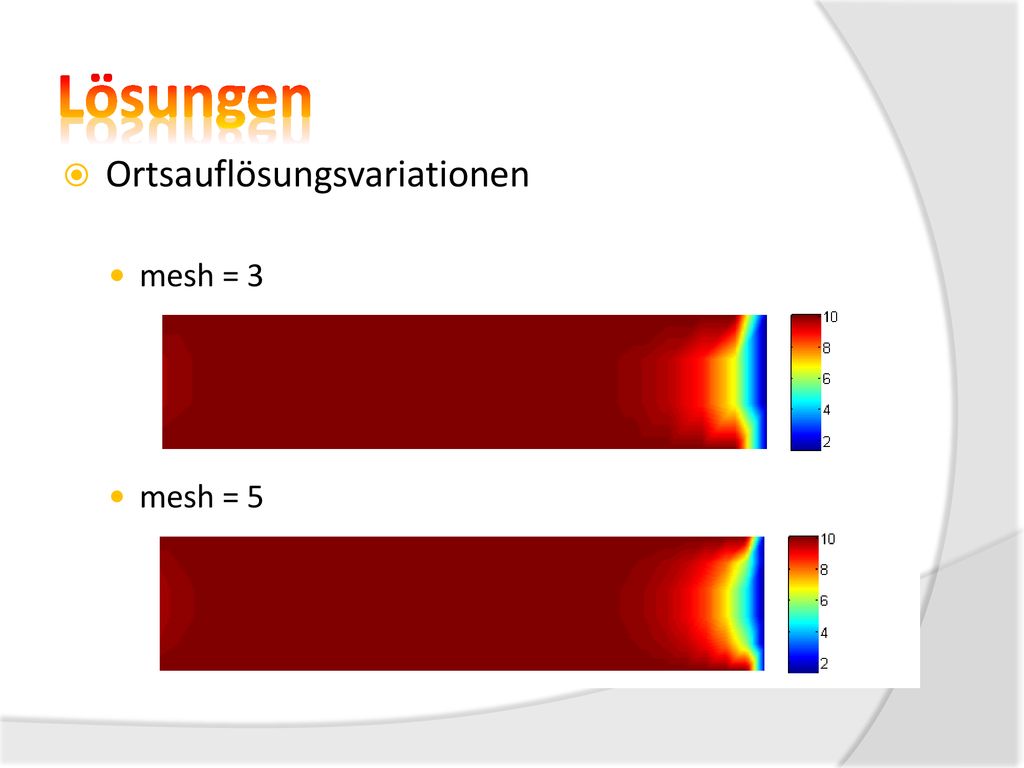

Lösungen Ortsauflösungsvariationen mesh = 3 mesh = 5
19

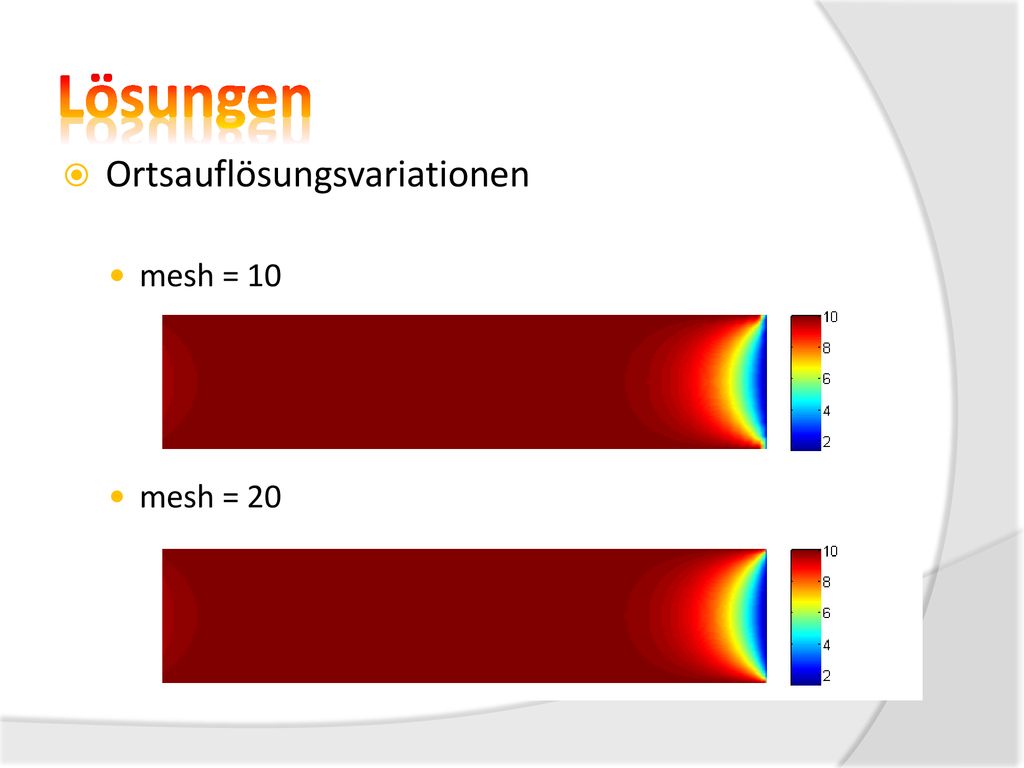

Lösungen Ortsauflösungsvariationen mesh = 10 mesh = 20
20
Lösungen Ortsauflösungsvariationen mesh = 20 mesh = 30
