agree® BAP: Sicherheiten – mit IFD auf neuen Wegen

Präsentation zum Thema: "agree® BAP: Sicherheiten – mit IFD auf neuen Wegen"—  Präsentation transkript:

1 agree® BAP: Sicherheiten – mit IFD auf neuen Wegen
Integration von IFD-WebServices in agree® BAP: Sicherheiten Alexander Däubler, CIB consulting - Thomas Merkle, essendi it | JBFOne 2009

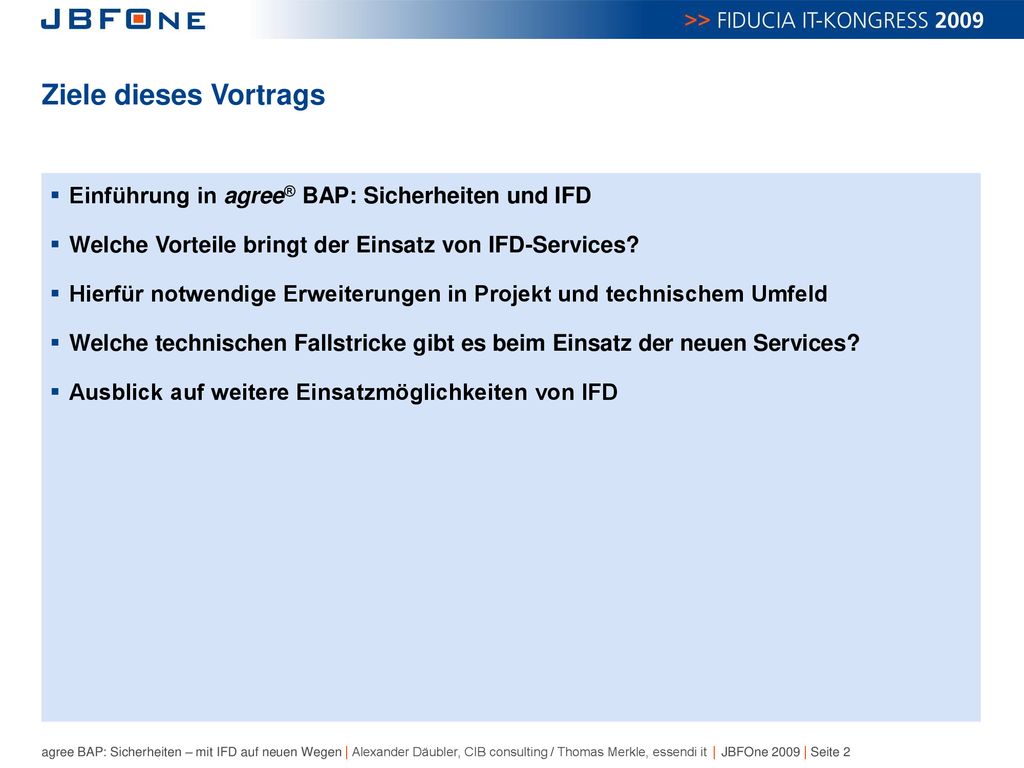

2 Ziele dieses Vortrags Einführung in agree® BAP: Sicherheiten und IFD
Welche Vorteile bringt der Einsatz von IFD-Services? Hierfür notwendige Erweiterungen in Projekt und technischem Umfeld Welche technischen Fallstricke gibt es beim Einsatz der neuen Services? Ausblick auf weitere Einsatzmöglichkeiten von IFD

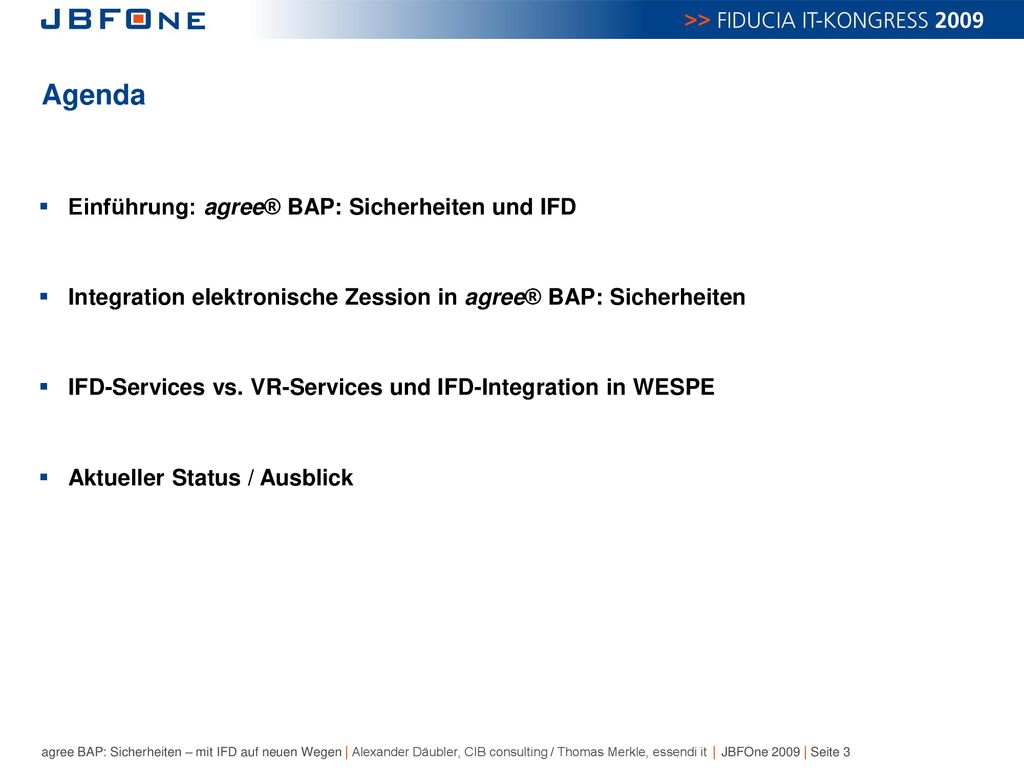

3 Agenda Einführung: agree® BAP: Sicherheiten und IFD
Integration elektronische Zession in agree® BAP: Sicherheiten IFD-Services vs. VR-Services und IFD-Integration in WESPE Aktueller Status / Ausblick

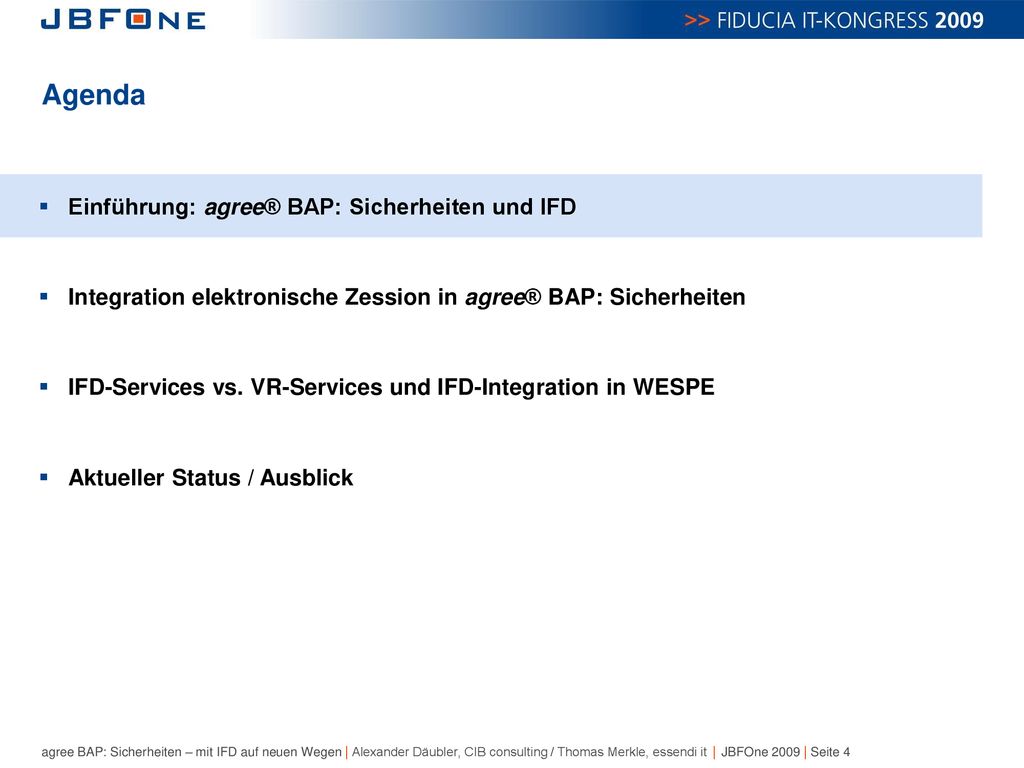

4 Agenda Einführung: agree® BAP: Sicherheiten und IFD
Integration elektronische Zession in agree® BAP: Sicherheiten IFD-Services vs. VR-Services und IFD-Integration in WESPE Aktueller Status / Ausblick

5 In einem Land vor unserer Zeit …

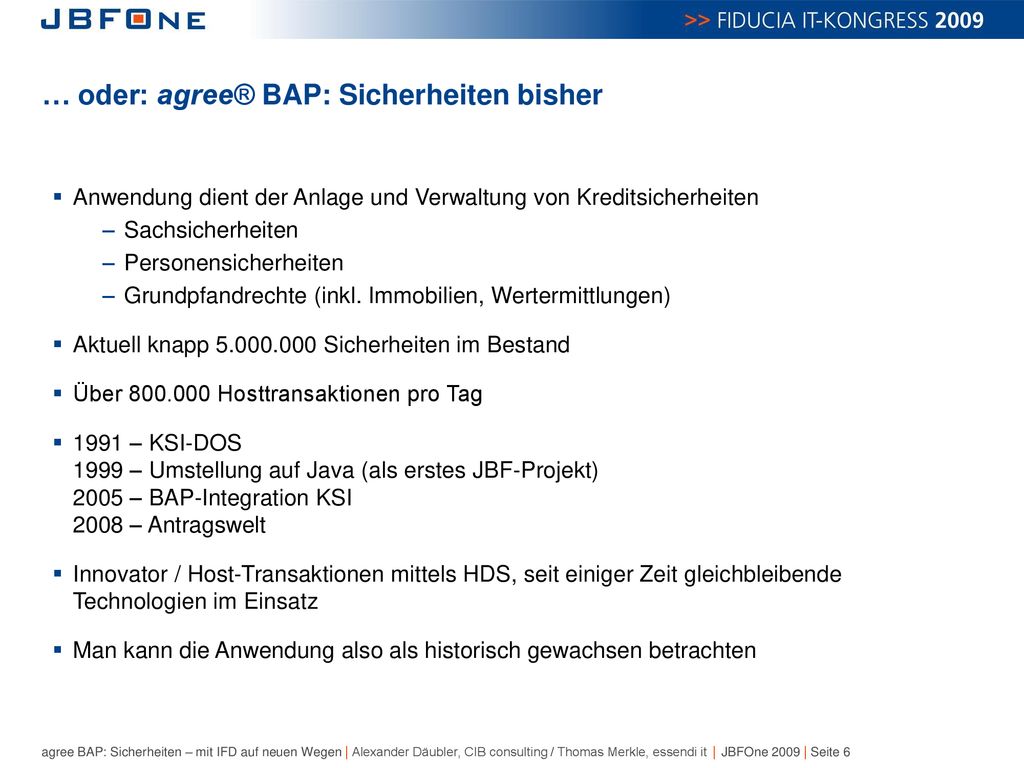

6 … oder: agree® BAP: Sicherheiten bisher
Anwendung dient der Anlage und Verwaltung von Kreditsicherheiten Sachsicherheiten Personensicherheiten Grundpfandrechte (inkl. Immobilien, Wertermittlungen) Aktuell knapp Sicherheiten im Bestand Über Hosttransaktionen pro Tag 1991 – KSI-DOS – Umstellung auf Java (als erstes JBF-Projekt) – BAP-Integration KSI – Antragswelt Innovator / Host-Transaktionen mittels HDS, seit einiger Zeit gleichbleibende Technologien im Einsatz Man kann die Anwendung also als historisch gewachsen betrachten

7 … und dann kam IFD 

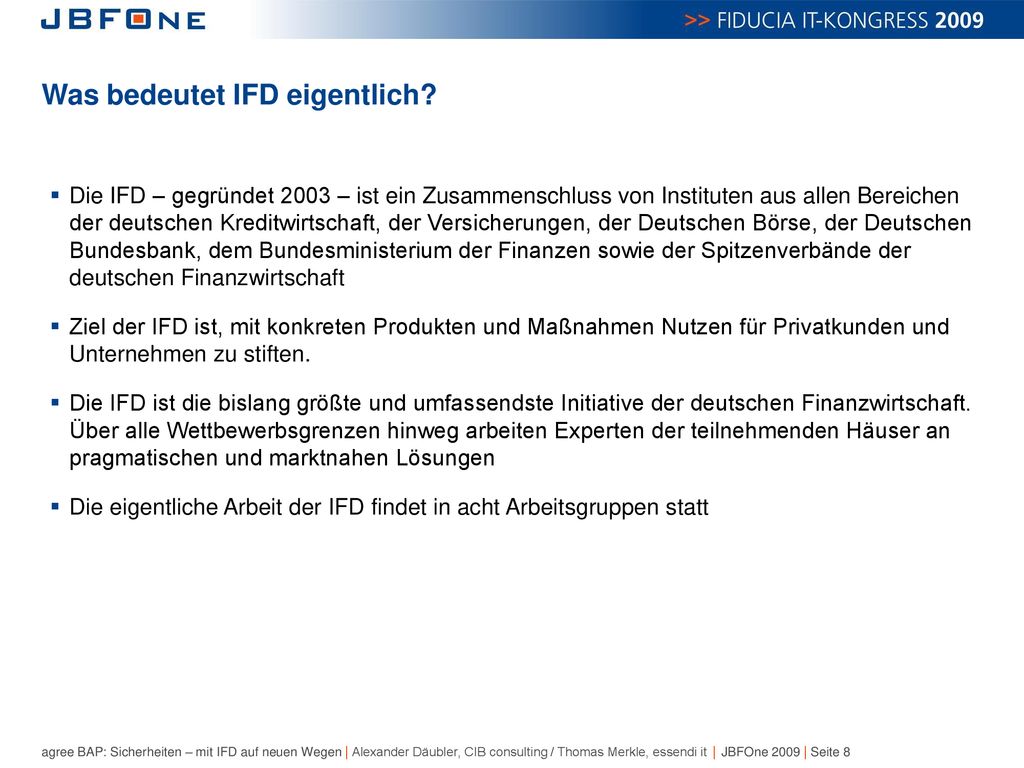

8 Was bedeutet IFD eigentlich?
Die IFD – gegründet 2003 – ist ein Zusammenschluss von Instituten aus allen Bereichen der deutschen Kreditwirtschaft, der Versicherungen, der Deutschen Börse, der Deutschen Bundesbank, dem Bundesministerium der Finanzen sowie der Spitzenverbände der deutschen Finanzwirtschaft Ziel der IFD ist, mit konkreten Produkten und Maßnahmen Nutzen für Privatkunden und Unternehmen zu stiften. Die IFD ist die bislang größte und umfassendste Initiative der deutschen Finanzwirtschaft. Über alle Wettbewerbsgrenzen hinweg arbeiten Experten der teilnehmenden Häuser an pragmatischen und marktnahen Lösungen Die eigentliche Arbeit der IFD findet in acht Arbeitsgruppen statt

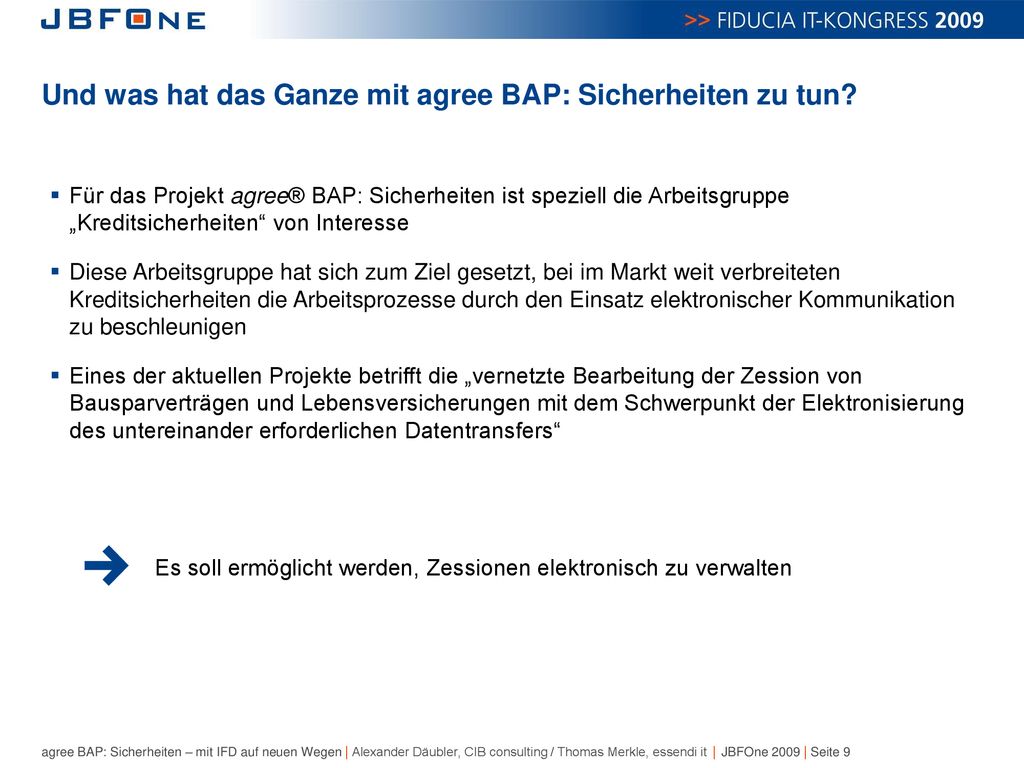

9 Und was hat das Ganze mit agree BAP: Sicherheiten zu tun?
Für das Projekt agree® BAP: Sicherheiten ist speziell die Arbeitsgruppe „Kreditsicherheiten“ von Interesse Diese Arbeitsgruppe hat sich zum Ziel gesetzt, bei im Markt weit verbreiteten Kreditsicherheiten die Arbeitsprozesse durch den Einsatz elektronischer Kommunikation zu beschleunigen Eines der aktuellen Projekte betrifft die „vernetzte Bearbeitung der Zession von Bausparverträgen und Lebensversicherungen mit dem Schwerpunkt der Elektronisierung des untereinander erforderlichen Datentransfers“ Es soll ermöglicht werden, Zessionen elektronisch zu verwalten

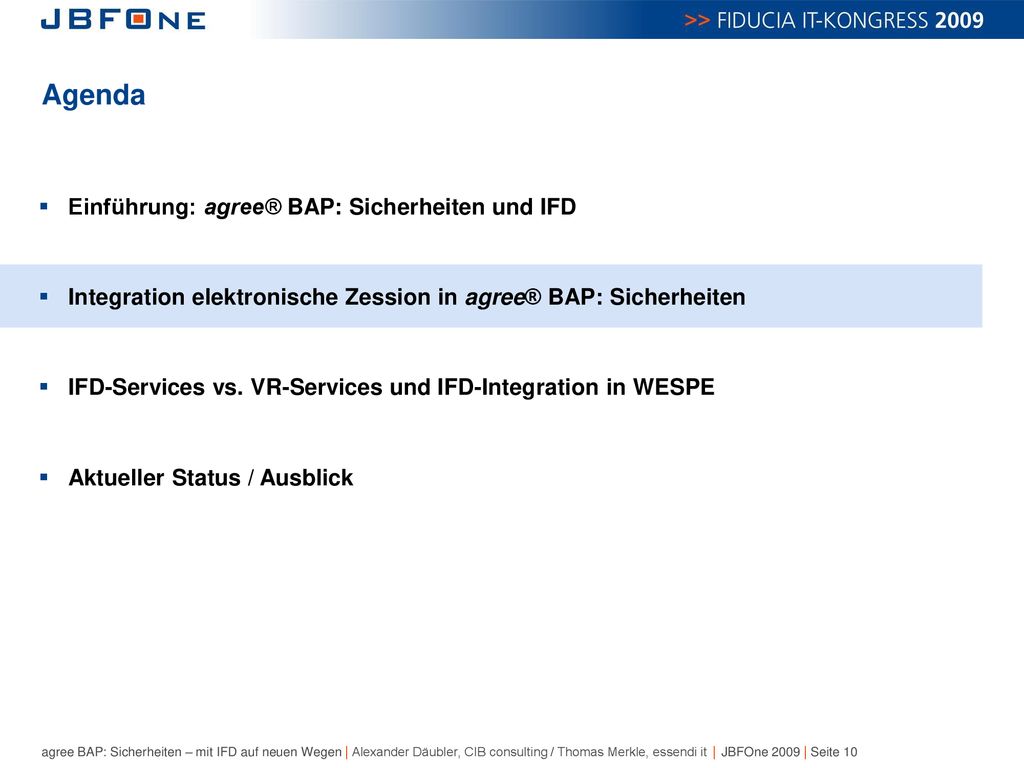

10 Agenda Einführung: agree® BAP: Sicherheiten und IFD
Integration elektronische Zession in agree® BAP: Sicherheiten IFD-Services vs. VR-Services und IFD-Integration in WESPE Aktueller Status / Ausblick

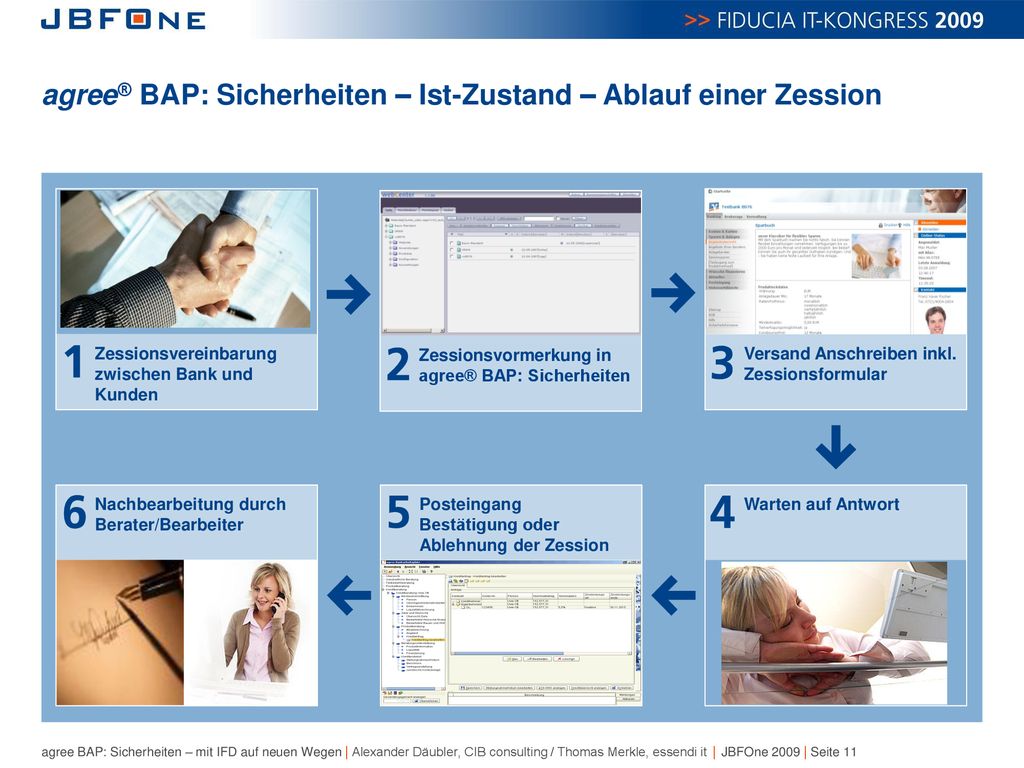

11 agree® BAP: Sicherheiten – Ist-Zustand – Ablauf einer Zession
Zessionsvormerkung in agree® BAP: Sicherheiten Versand Anschreiben inkl. Zessionsformular Zessionsvereinbarung zwischen Bank und Kunden Warten auf Antwort Nachbearbeitung durch Berater/Bearbeiter Posteingang Bestätigung oder Ablehnung der Zession

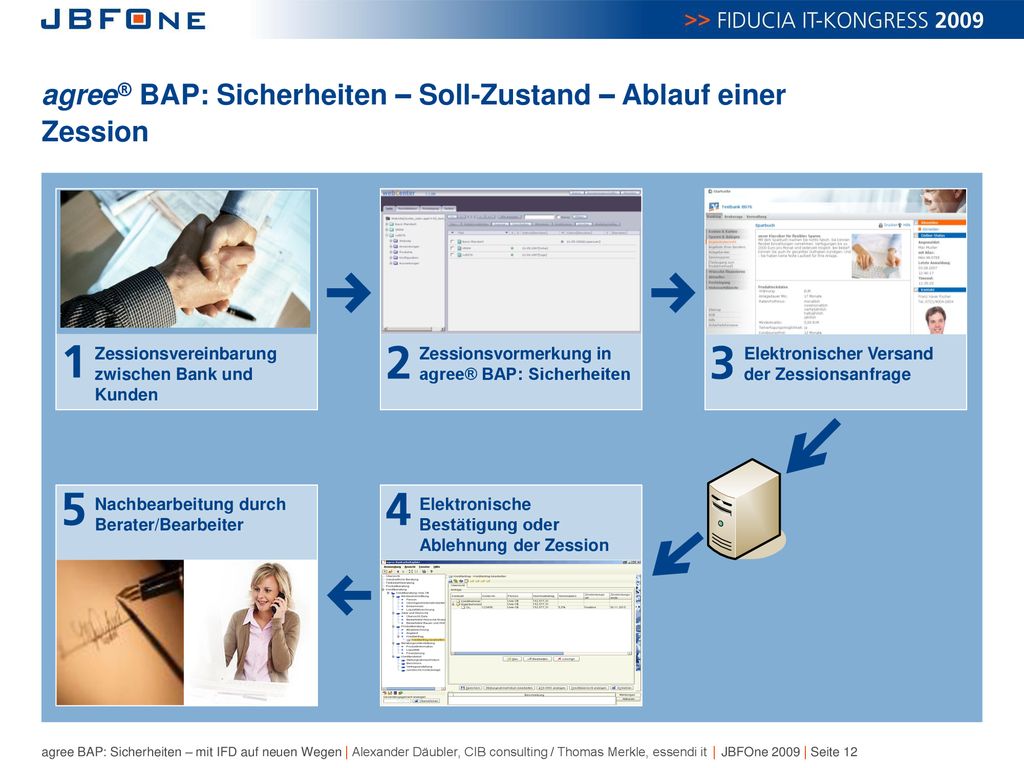

12 agree® BAP: Sicherheiten – Soll-Zustand – Ablauf einer Zession
Zessionsvormerkung in agree® BAP: Sicherheiten Elektronischer Versand der Zessionsanfrage Zessionsvereinbarung zwischen Bank und Kunden Nachbearbeitung durch Berater/Bearbeiter Elektronische Bestätigung oder Ablehnung der Zession

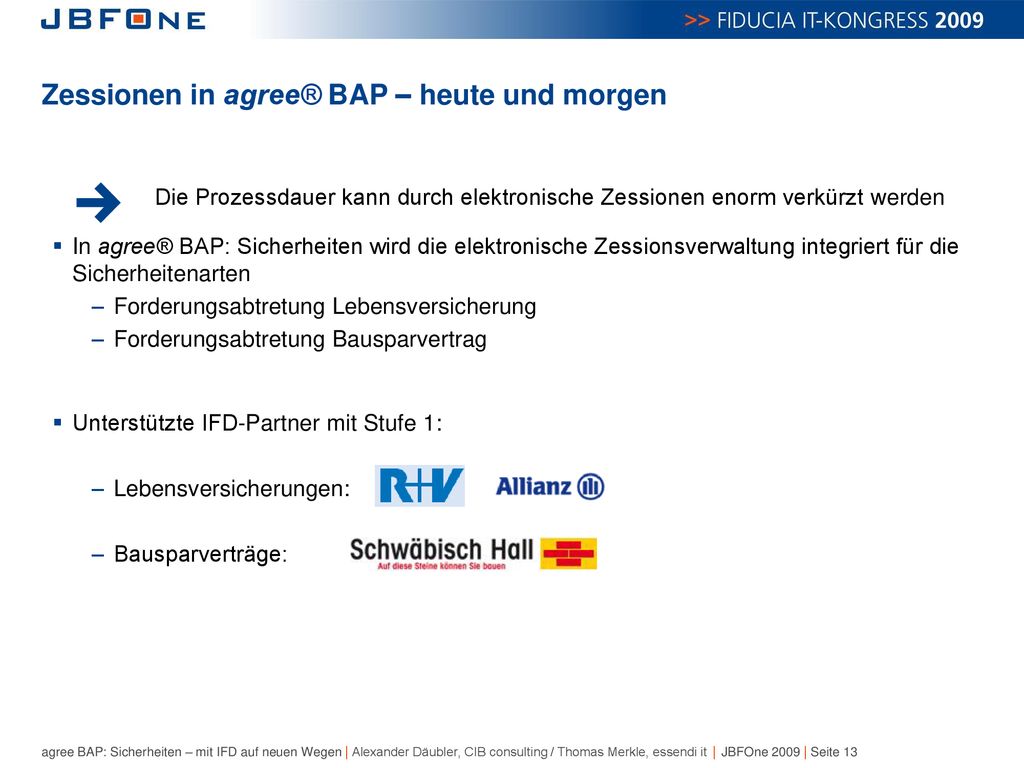

13 Zessionen in agree® BAP – heute und morgen
Die Prozessdauer kann durch elektronische Zessionen enorm verkürzt werden In agree® BAP: Sicherheiten wird die elektronische Zessionsverwaltung integriert für die Sicherheitenarten Forderungsabtretung Lebensversicherung Forderungsabtretung Bausparvertrag Unterstützte IFD-Partner mit Stufe 1: Lebensversicherungen: Bausparverträge:

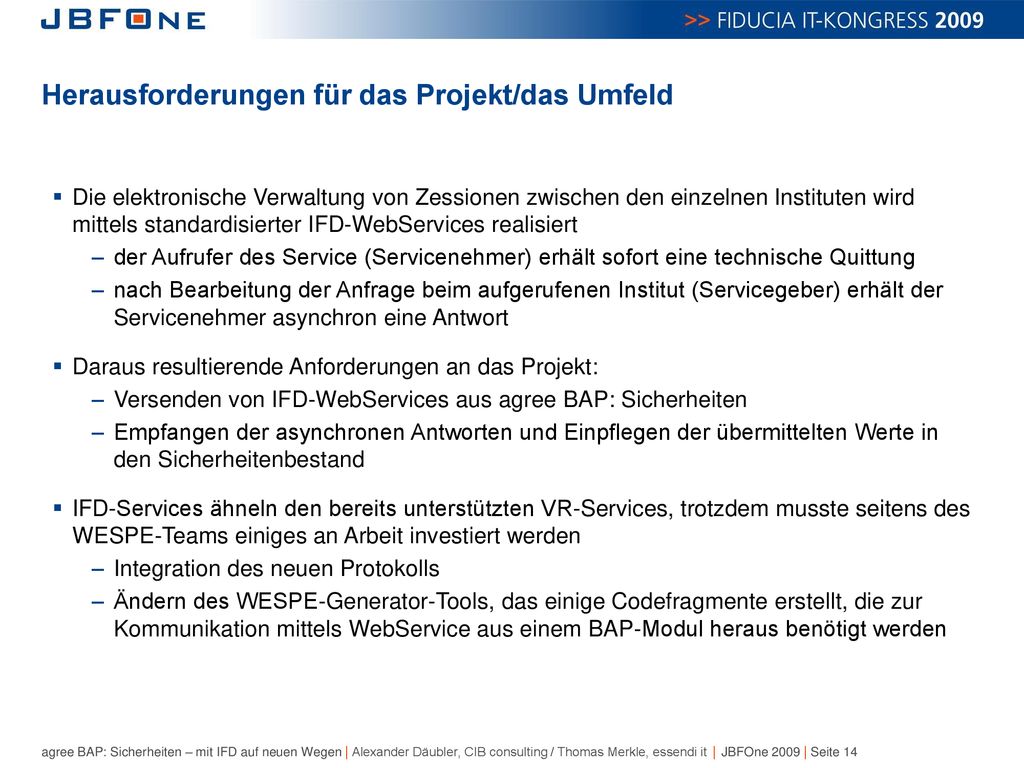

14 Herausforderungen für das Projekt/das Umfeld
Die elektronische Verwaltung von Zessionen zwischen den einzelnen Instituten wird mittels standardisierter IFD-WebServices realisiert der Aufrufer des Service (Servicenehmer) erhält sofort eine technische Quittung nach Bearbeitung der Anfrage beim aufgerufenen Institut (Servicegeber) erhält der Servicenehmer asynchron eine Antwort Daraus resultierende Anforderungen an das Projekt: Versenden von IFD-WebServices aus agree BAP: Sicherheiten Empfangen der asynchronen Antworten und Einpflegen der übermittelten Werte in den Sicherheitenbestand IFD-Services ähneln den bereits unterstützten VR-Services, trotzdem musste seitens des WESPE-Teams einiges an Arbeit investiert werden Integration des neuen Protokolls Ändern des WESPE-Generator-Tools, das einige Codefragmente erstellt, die zur Kommunikation mittels WebService aus einem BAP-Modul heraus benötigt werden

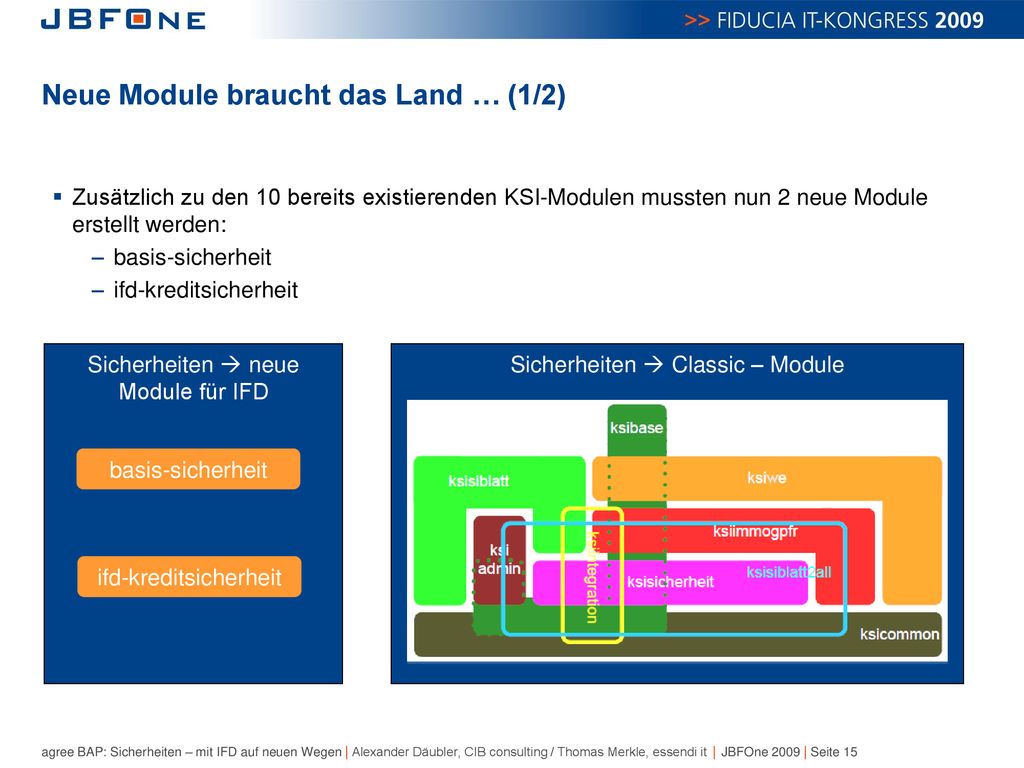

15 Neue Module braucht das Land … (1/2)
Zusätzlich zu den 10 bereits existierenden KSI-Modulen mussten nun 2 neue Module erstellt werden: basis-sicherheit ifd-kreditsicherheit Sicherheiten  neue Module für IFD Sicherheiten  Classic – Module basis-sicherheit ifd-kreditsicherheit

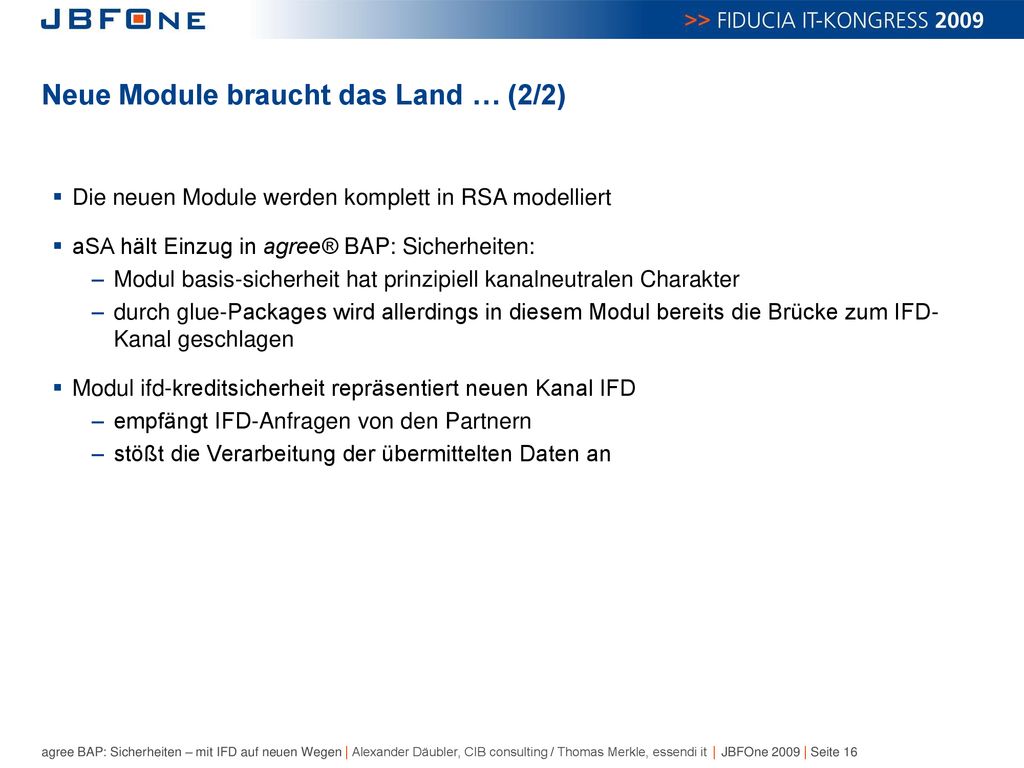

16 Neue Module braucht das Land … (2/2)
Die neuen Module werden komplett in RSA modelliert aSA hält Einzug in agree® BAP: Sicherheiten: Modul basis-sicherheit hat prinzipiell kanalneutralen Charakter durch glue-Packages wird allerdings in diesem Modul bereits die Brücke zum IFD-Kanal geschlagen Modul ifd-kreditsicherheit repräsentiert neuen Kanal IFD empfängt IFD-Anfragen von den Partnern stößt die Verarbeitung der übermittelten Daten an

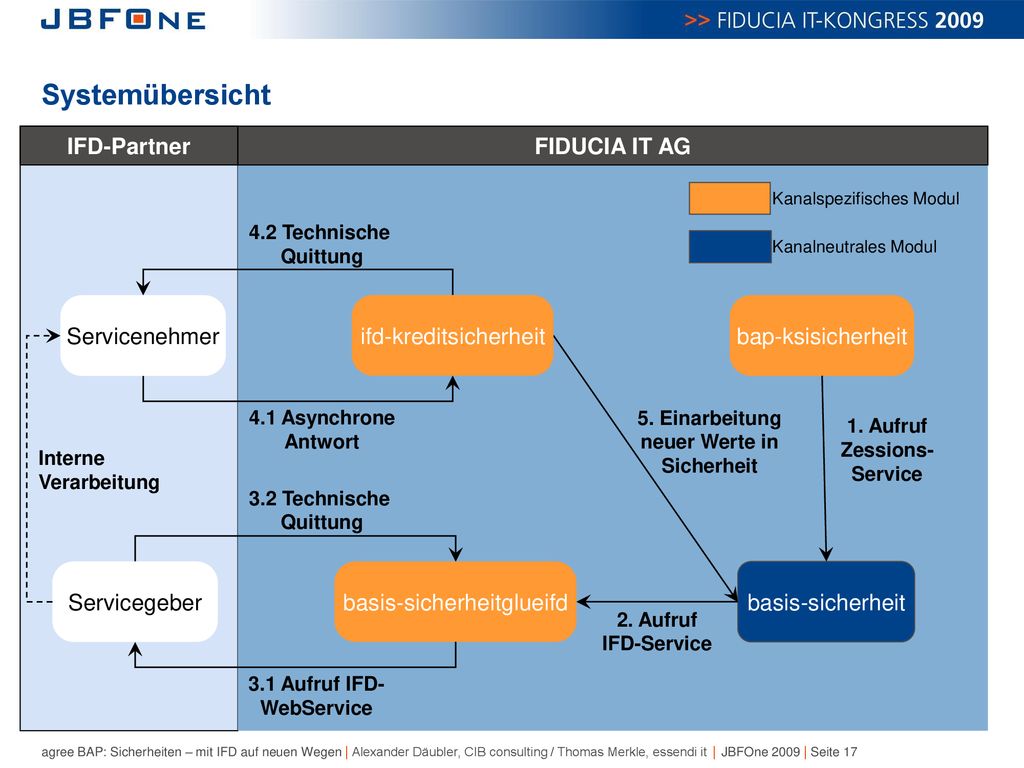

17 5. Einarbeitung neuer Werte in Sicherheit 1. Aufruf Zessions- Service
Systemübersicht IFD-Partner FIDUCIA IT AG Kanalspezifisches Modul 4.2 Technische Quittung Kanalneutrales Modul Servicenehmer Interne Verarbeitung ifd-kreditsicherheit 4.1 Asynchrone Antwort bap-ksisicherheit 5. Einarbeitung neuer Werte in Sicherheit basis-sicherheit 1. Aufruf Zessions- Service 3.2 Technische Quittung 3.1 Aufruf IFD- WebService Servicegeber 2. Aufruf IFD-Service basis-sicherheitglueifd

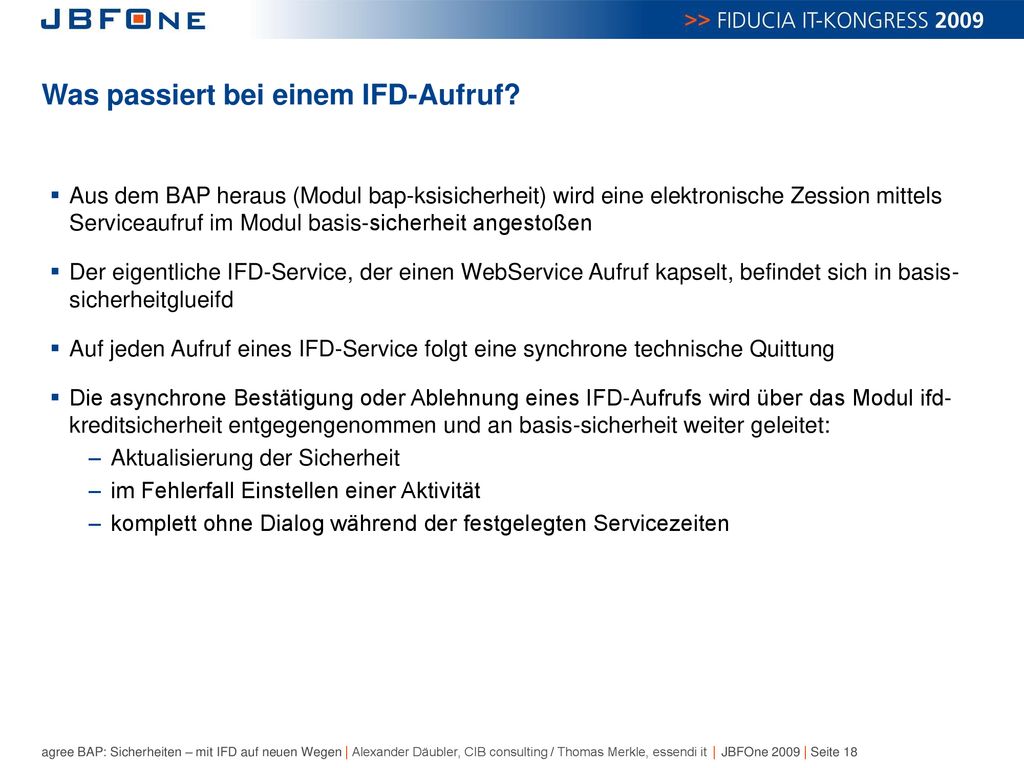

18 Was passiert bei einem IFD-Aufruf?
Aus dem BAP heraus (Modul bap-ksisicherheit) wird eine elektronische Zession mittels Serviceaufruf im Modul basis-sicherheit angestoßen Der eigentliche IFD-Service, der einen WebService Aufruf kapselt, befindet sich in basis- sicherheitglueifd Auf jeden Aufruf eines IFD-Service folgt eine synchrone technische Quittung Die asynchrone Bestätigung oder Ablehnung eines IFD-Aufrufs wird über das Modul ifd- kreditsicherheit entgegengenommen und an basis-sicherheit weiter geleitet: Aktualisierung der Sicherheit im Fehlerfall Einstellen einer Aktivität komplett ohne Dialog während der festgelegten Servicezeiten

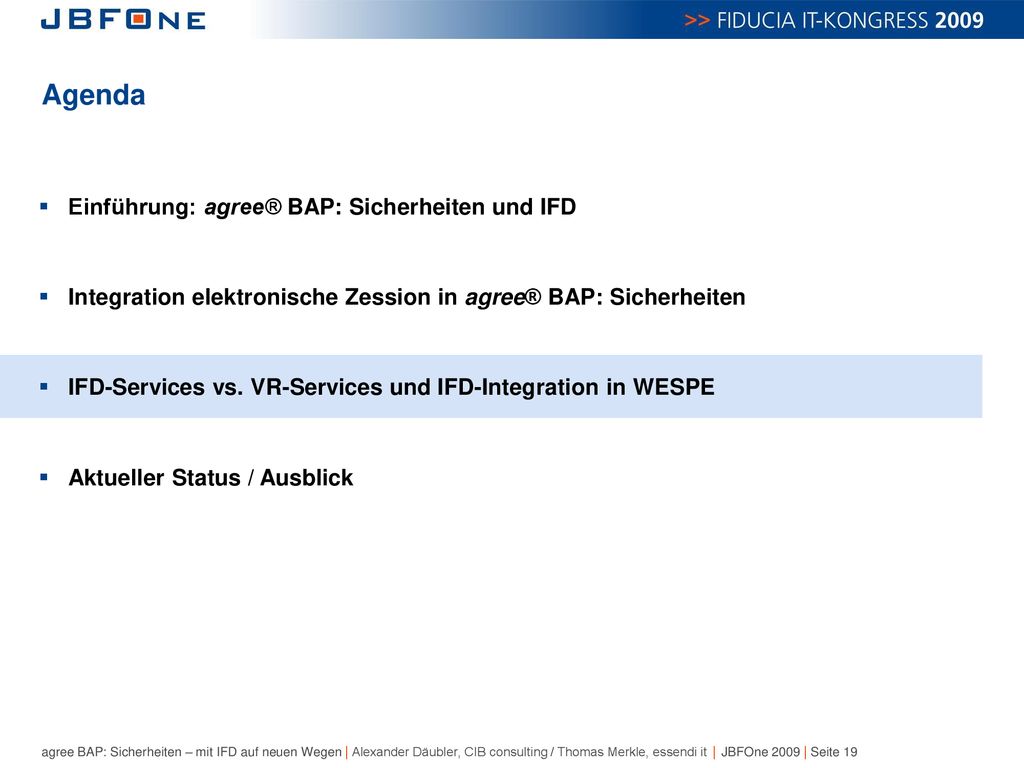

19 Agenda Einführung: agree® BAP: Sicherheiten und IFD
Integration elektronische Zession in agree® BAP: Sicherheiten IFD-Services vs. VR-Services und IFD-Integration in WESPE Aktueller Status / Ausblick

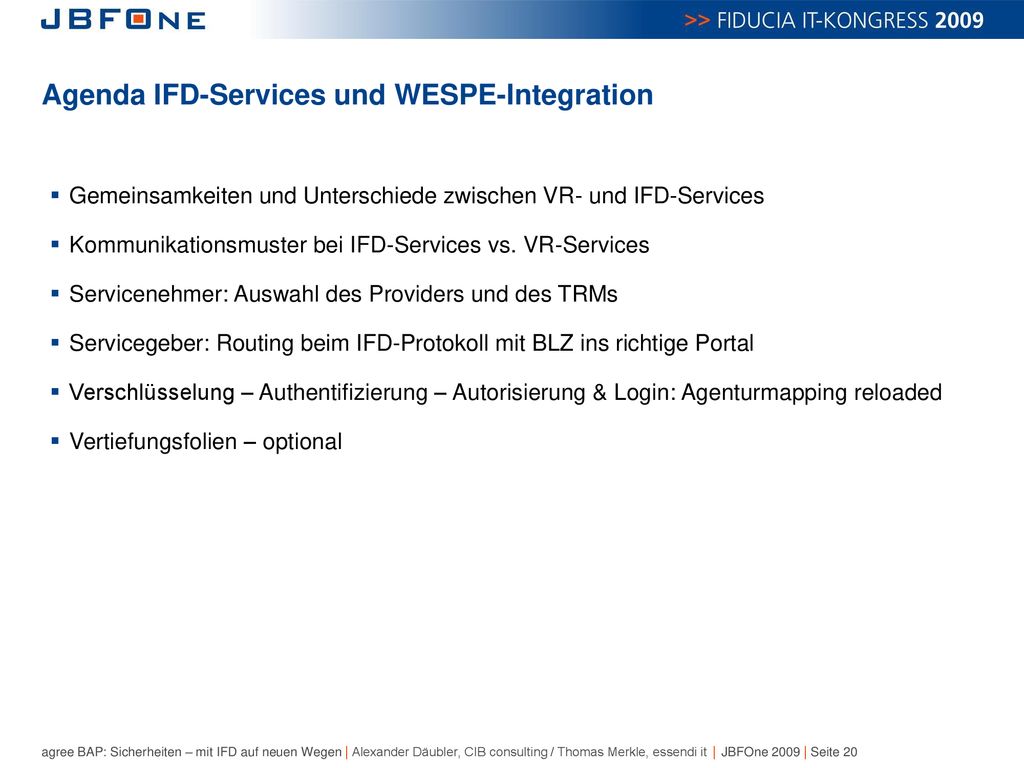

20 Agenda IFD-Services und WESPE-Integration
Gemeinsamkeiten und Unterschiede zwischen VR- und IFD-Services Kommunikationsmuster bei IFD-Services vs. VR-Services Servicenehmer: Auswahl des Providers und des TRMs Servicegeber: Routing beim IFD-Protokoll mit BLZ ins richtige Portal Verschlüsselung – Authentifizierung – Autorisierung & Login: Agenturmapping reloaded Vertiefungsfolien – optional

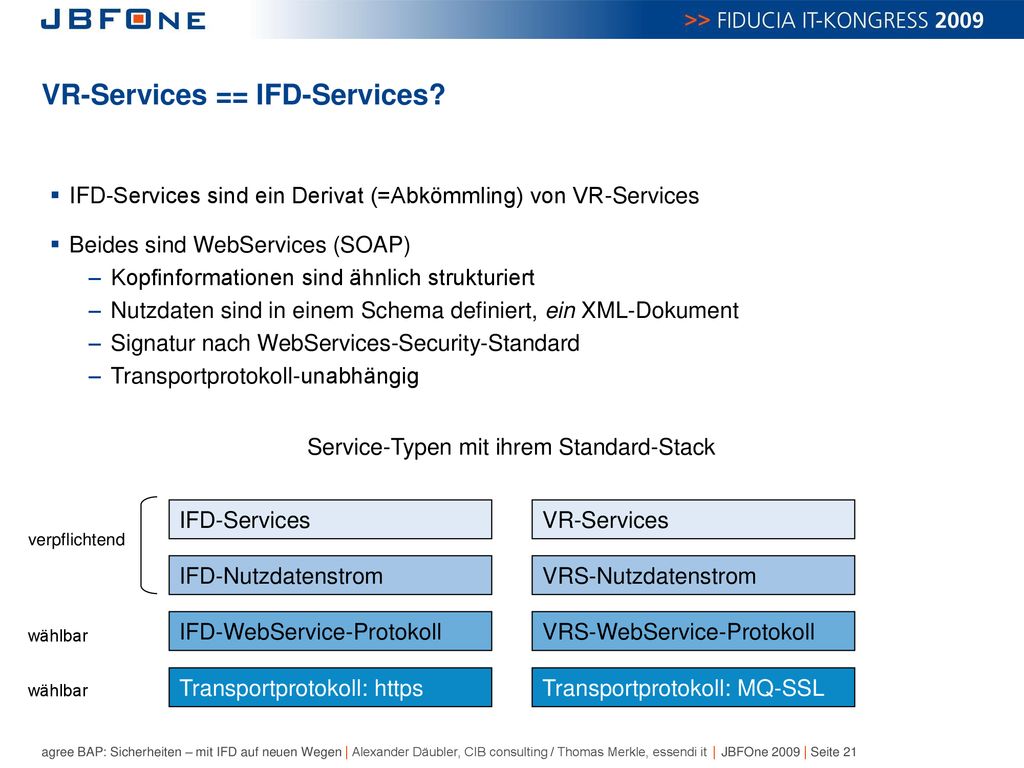

21 VR-Services == IFD-Services?
IFD-Services sind ein Derivat (=Abkömmling) von VR-Services Beides sind WebServices (SOAP) Kopfinformationen sind ähnlich strukturiert Nutzdaten sind in einem Schema definiert, ein XML-Dokument Signatur nach WebServices-Security-Standard Transportprotokoll-unabhängig Service-Typen mit ihrem Standard-Stack IFD-Services VR-Services verpflichtend IFD-Nutzdatenstrom VRS-Nutzdatenstrom IFD-WebService-Protokoll VRS-WebService-Protokoll wählbar wählbar Transportprotokoll: https Transportprotokoll: MQ-SSL

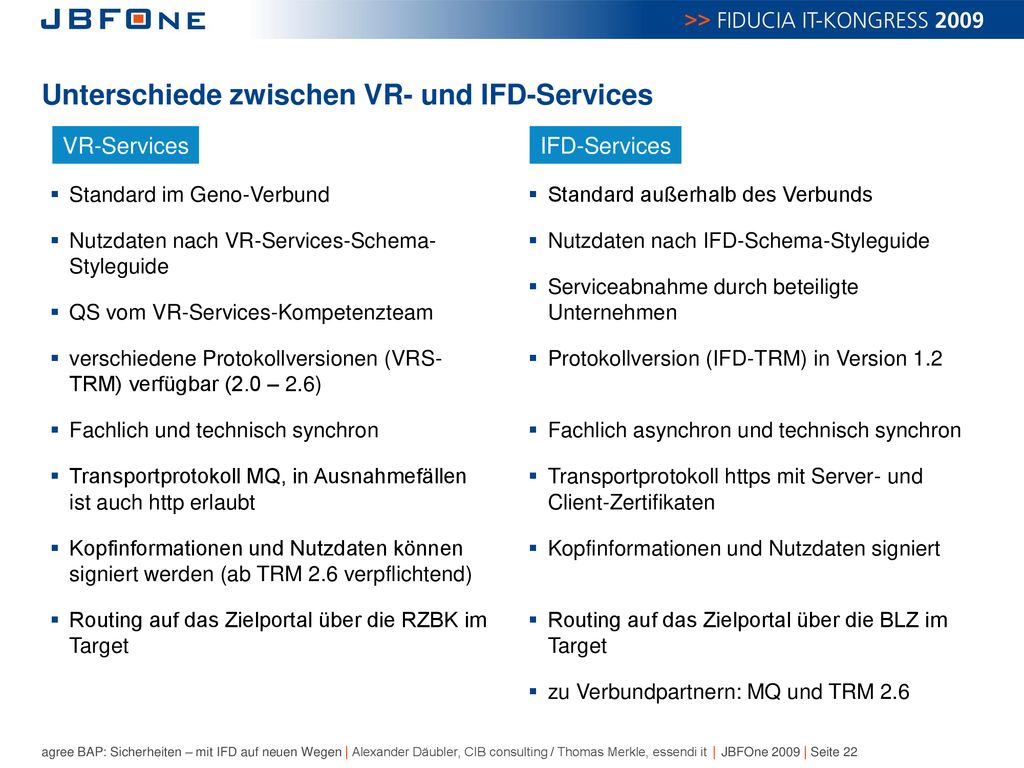

22 Unterschiede zwischen VR- und IFD-Services
VR-Services IFD-Services Standard im Geno-Verbund Nutzdaten nach VR-Services-Schema- Styleguide QS vom VR-Services-Kompetenzteam verschiedene Protokollversionen (VRS- TRM) verfügbar (2.0 – 2.6) Fachlich und technisch synchron Transportprotokoll MQ, in Ausnahmefällen ist auch http erlaubt Kopfinformationen und Nutzdaten können signiert werden (ab TRM 2.6 verpflichtend) Routing auf das Zielportal über die RZBK im Target Standard außerhalb des Verbunds Nutzdaten nach IFD-Schema-Styleguide Serviceabnahme durch beteiligte Unternehmen Protokollversion (IFD-TRM) in Version 1.2 Fachlich asynchron und technisch synchron Transportprotokoll https mit Server- und Client-Zertifikaten Kopfinformationen und Nutzdaten signiert Routing auf das Zielportal über die BLZ im Target zu Verbundpartnern: MQ und TRM 2.6

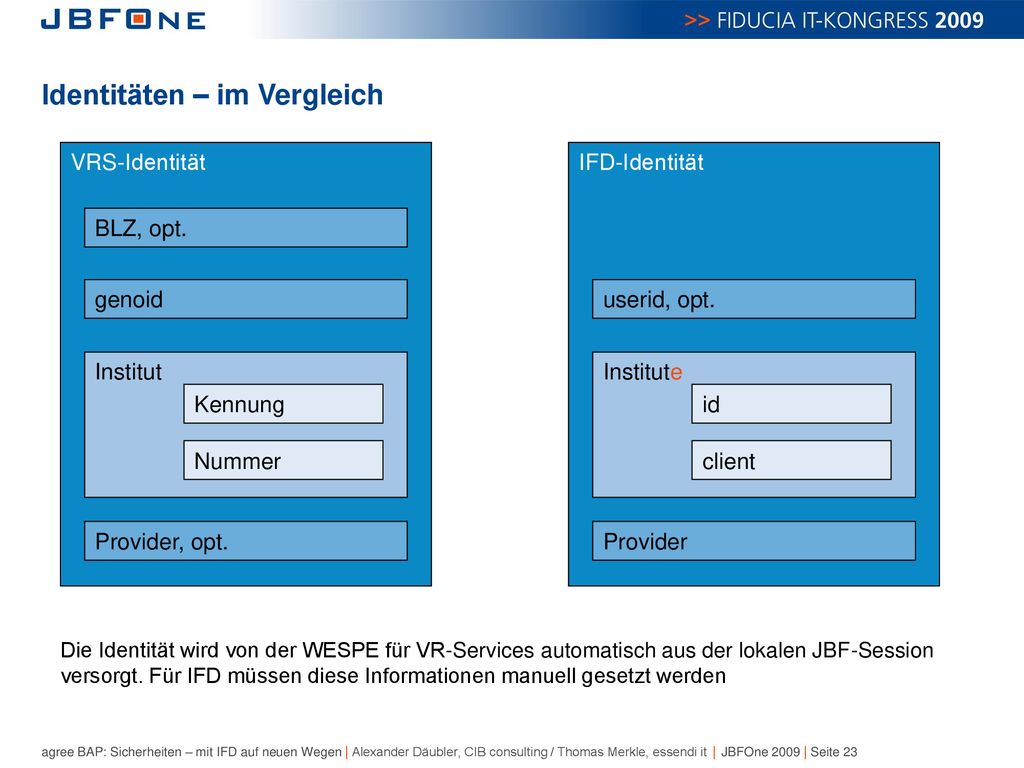

23 Identitäten – im Vergleich
VRS-Identität IFD-Identität BLZ, opt. genoid userid, opt. Institut Institute Kennung id Nummer client Provider, opt. Provider Die Identität wird von der WESPE für VR-Services automatisch aus der lokalen JBF-Session versorgt. Für IFD müssen diese Informationen manuell gesetzt werden

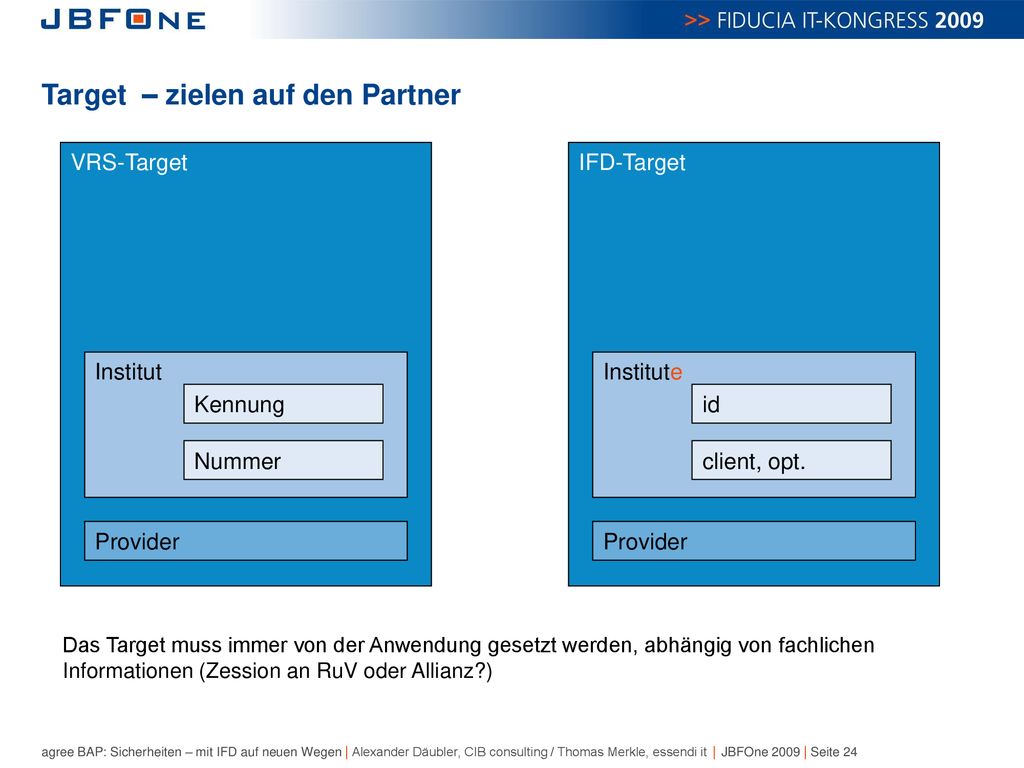

24 Target – zielen auf den Partner
VRS-Target IFD-Target Institut Institute Kennung id Nummer client, opt. Provider Provider Das Target muss immer von der Anwendung gesetzt werden, abhängig von fachlichen Informationen (Zession an RuV oder Allianz?)

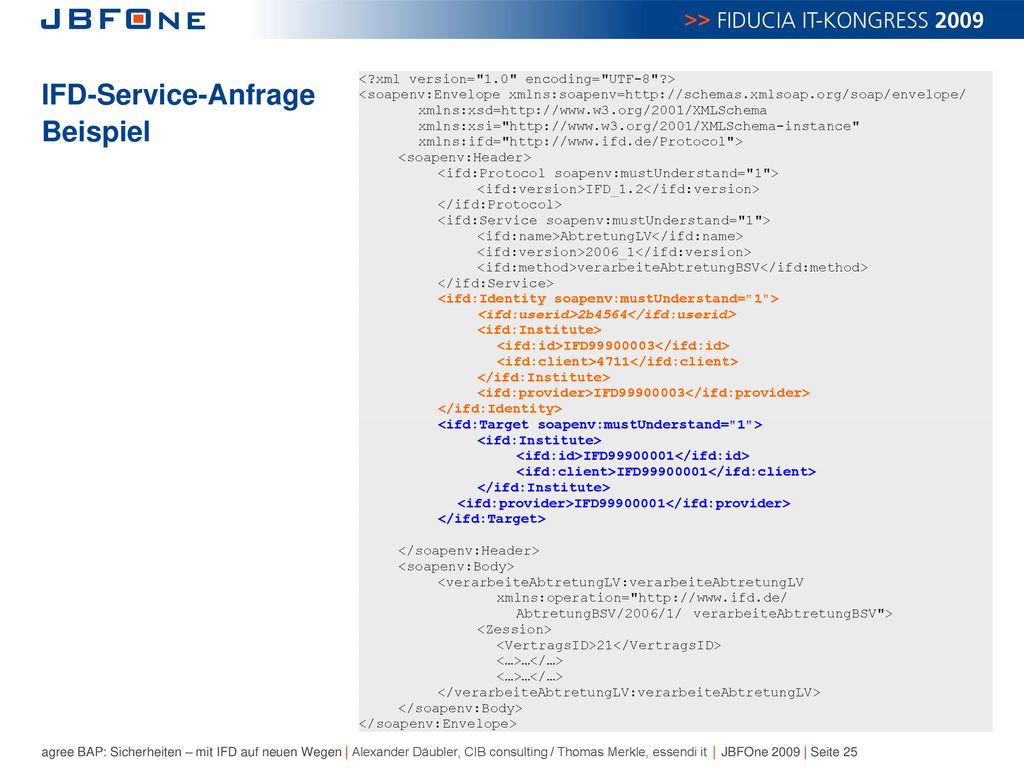

25 IFD-Service-Anfrage Beispiel

26 Kommunikationsmuster bei IFD-Services vs. VR-Services
FIDUCIA Bausparkasse Service-Anfrage: empfangeAbtretungsanzeigeBSV Service-Antwort: empfangeAbtretungsbestaetigungBSV Technische Antwort SN SG 3s FIDUCIA Bausparkasse Service-Antwort: empfangeAbtretungsbestaetigungBSV Technische Antwort SG SN t

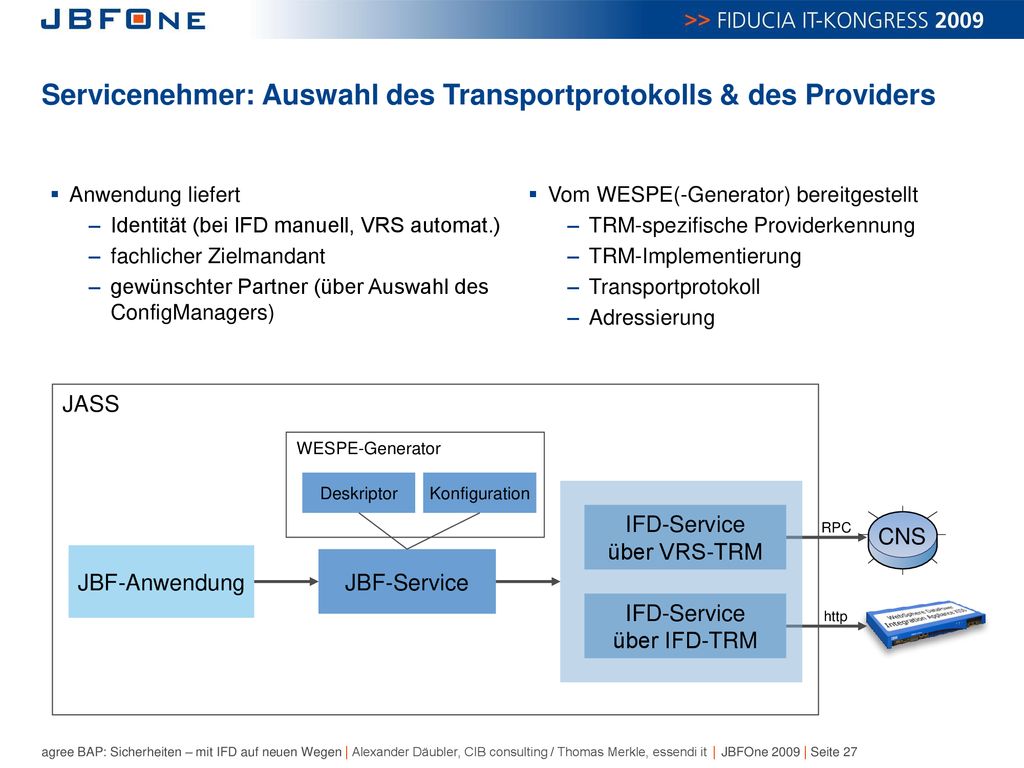

27 Servicenehmer: Auswahl des Transportprotokolls & des Providers
Anwendung liefert Identität (bei IFD manuell, VRS automat.) fachlicher Zielmandant gewünschter Partner (über Auswahl des ConfigManagers) Vom WESPE(-Generator) bereitgestellt TRM-spezifische Providerkennung TRM-Implementierung Transportprotokoll Adressierung JASS WESPE-Generator Deskriptor Konfiguration IFD-Service über VRS-TRM RPC CNS JBF-Anwendung JBF-Service IFD-Service über IFD-TRM http

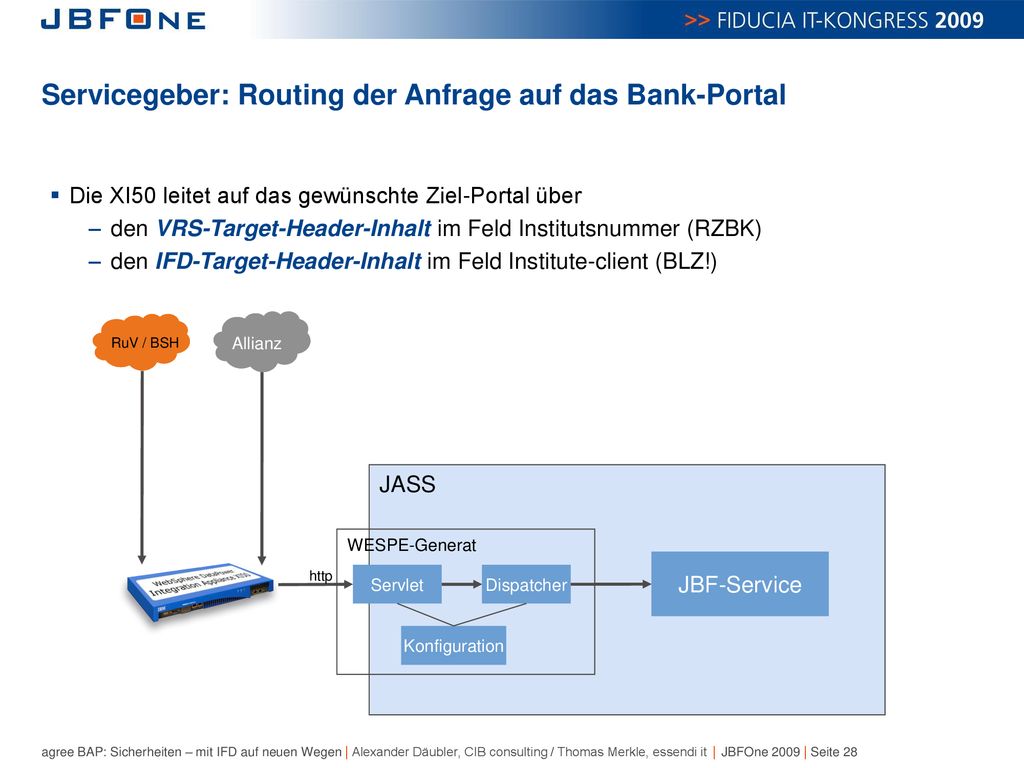

28 Servicegeber: Routing der Anfrage auf das Bank-Portal
Die XI50 leitet auf das gewünschte Ziel-Portal über den VRS-Target-Header-Inhalt im Feld Institutsnummer (RZBK) den IFD-Target-Header-Inhalt im Feld Institute-client (BLZ!) RuV / BSH Allianz JASS WESPE-Generat JBF-Service http Servlet Dispatcher Konfiguration

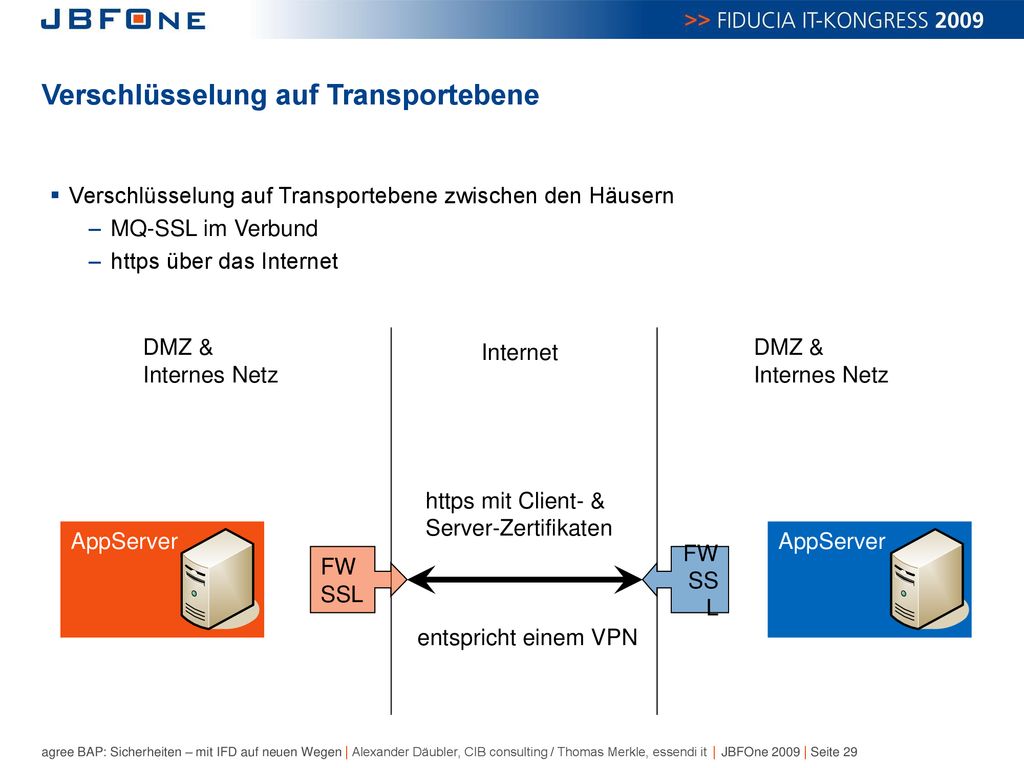

29 Verschlüsselung auf Transportebene
Verschlüsselung auf Transportebene zwischen den Häusern MQ-SSL im Verbund https über das Internet DMZ & Internes Netz Internet DMZ & Internes Netz https mit Client- & Server-Zertifikaten AppServer AppServer FWSSL FWSSL entspricht einem VPN

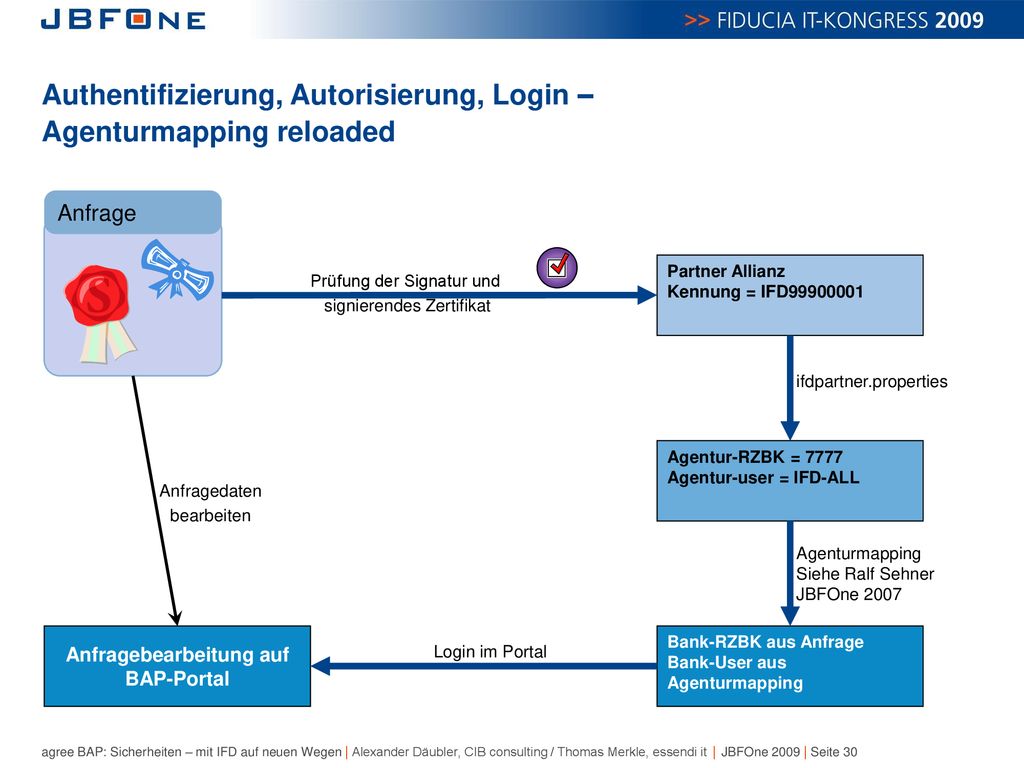

30 Authentifizierung, Autorisierung, Login – Agenturmapping reloaded
Anfrage Partner Allianz Kennung = IFD Prüfung der Signatur und signierendes Zertifikat ifdpartner.properties Agentur-RZBK = 7777 Agentur-user = IFD-ALL Anfragedaten bearbeiten Agenturmapping Siehe Ralf Sehner JBFOne 2007 Anfragebearbeitung auf BAP-Portal Bank-RZBK aus Anfrage Bank-User aus Agenturmapping Login im Portal

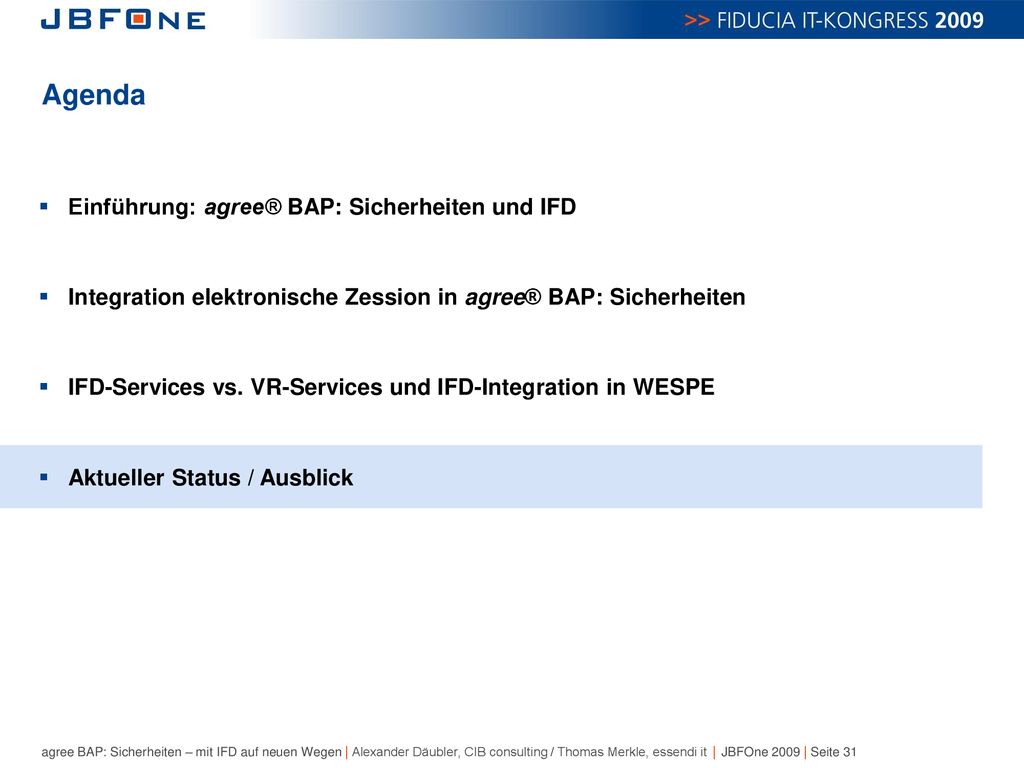

31 Agenda Einführung: agree® BAP: Sicherheiten und IFD
Integration elektronische Zession in agree® BAP: Sicherheiten IFD-Services vs. VR-Services und IFD-Integration in WESPE Aktueller Status / Ausblick

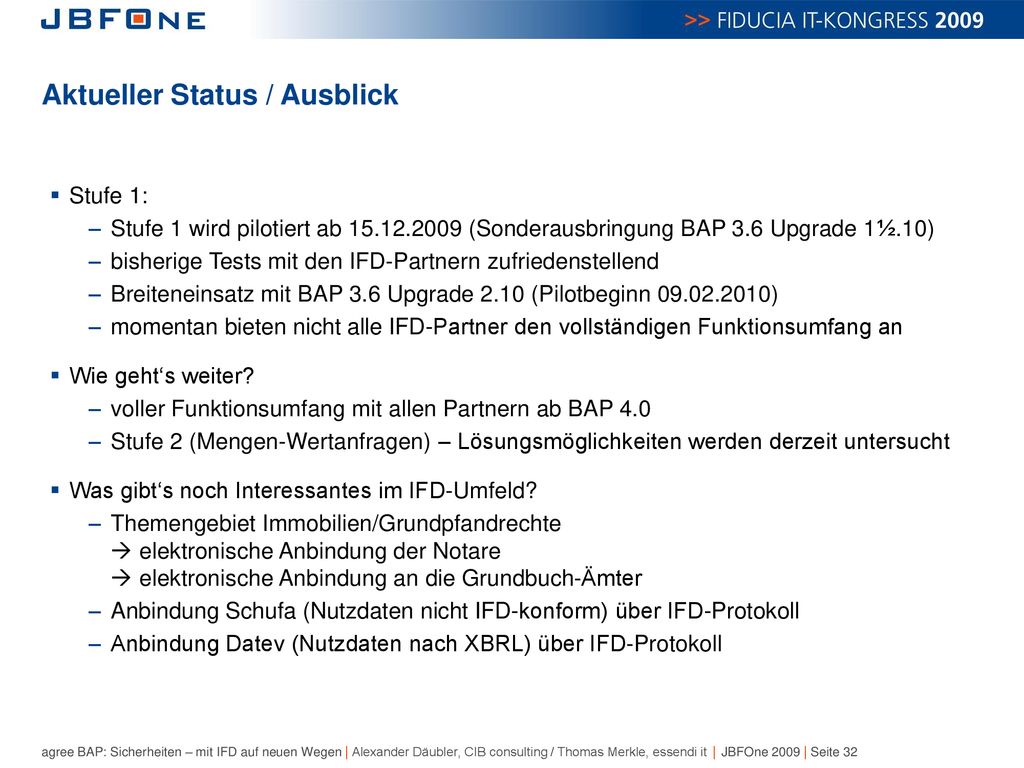

32 Aktueller Status / Ausblick
Stufe 1: Stufe 1 wird pilotiert ab (Sonderausbringung BAP 3.6 Upgrade 1½.10) bisherige Tests mit den IFD-Partnern zufriedenstellend Breiteneinsatz mit BAP 3.6 Upgrade 2.10 (Pilotbeginn ) momentan bieten nicht alle IFD-Partner den vollständigen Funktionsumfang an Wie geht‘s weiter? voller Funktionsumfang mit allen Partnern ab BAP 4.0 Stufe 2 (Mengen-Wertanfragen) – Lösungsmöglichkeiten werden derzeit untersucht Was gibt‘s noch Interessantes im IFD-Umfeld? Themengebiet Immobilien/Grundpfandrechte  elektronische Anbindung der Notare  elektronische Anbindung an die Grundbuch-Ämter Anbindung Schufa (Nutzdaten nicht IFD-konform) über IFD-Protokoll Anbindung Datev (Nutzdaten nach XBRL) über IFD-Protokoll

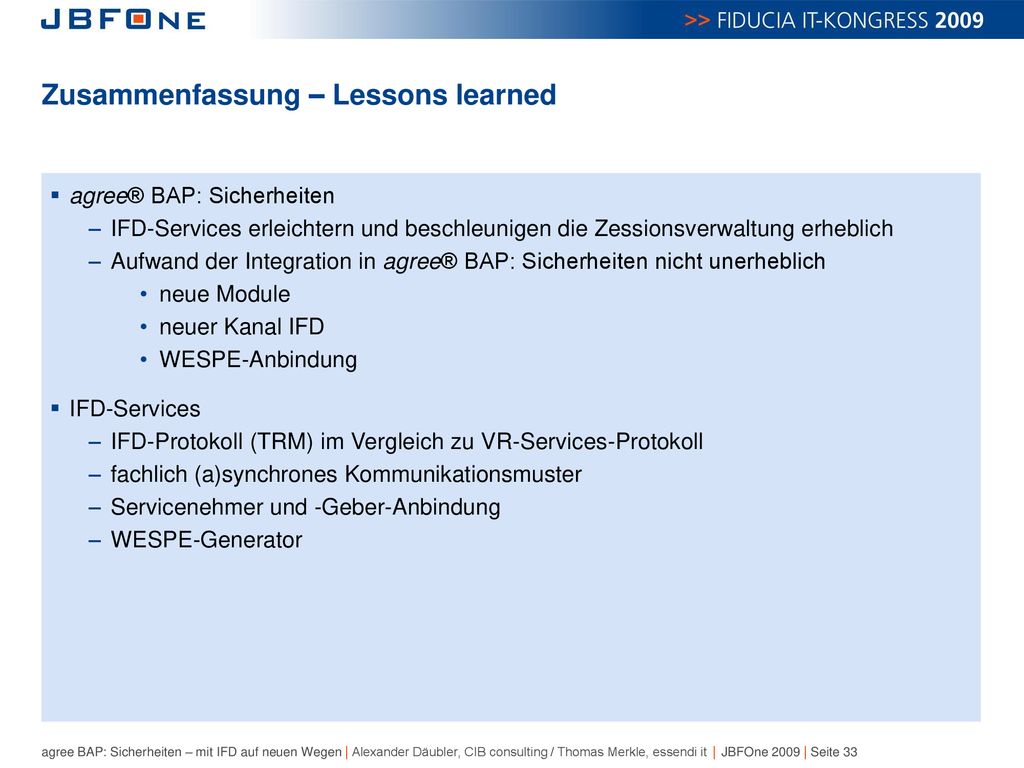

33 Zusammenfassung – Lessons learned
agree® BAP: Sicherheiten IFD-Services erleichtern und beschleunigen die Zessionsverwaltung erheblich Aufwand der Integration in agree® BAP: Sicherheiten nicht unerheblich neue Module neuer Kanal IFD WESPE-Anbindung IFD-Services IFD-Protokoll (TRM) im Vergleich zu VR-Services-Protokoll fachlich (a)synchrones Kommunikationsmuster Servicenehmer und -Geber-Anbindung WESPE-Generator

34 Fragen? – Diskussion? Kontakt: Alexander Däubler Thomas Merkle

35 Ihr IT-Partner Vielen Dank
