Vortrag "Yaesu System Fusion" von DL8RO

Vortrag "Yaesu System Fusion" von DL8RO
Was ist es eigentlich? Vortrag "Yaesu System Fusion" von DL8RO

Vorwort Was denn, schon wieder etwas Neues im Digitalfunk? Wir sind doch mit analoger Technik so lange gut gefahren und es gibt doch auch schon mehrere Digitalsysteme…. Welche Vorteile soll uns Systemfusion nun bringen ? Fragen die wir besprechen wollen… Vortrag "Yaesu System Fusion" von DL8RO 2

Systemverbreitung (Digitale Sprache VHF/UHF) 1. D-STAR 2. DMR (Hytera und Mototrbo) 3. APCO P25 4. Neues Yaesu System C4FM Leider sind diese Systeme alle zueinander inkompatibel, weil unterschiedliche Modulations- und Mux-Verfahren verwendet werden. Auch Bandbreiten, Codecs und Protokolle unterscheiden sich. Jedes System hat Vor- und Nachteile, wir sprechen noch darüber. Derzeit wird an Brücken gearbeitet, die systemübergreifende Verbindungen ermöglichen sollen. Vortrag "Yaesu System Fusion" von DL8RO

Systemdaten D-STAR Entwicklung der „Japan Amateur Radio League“ 1999/2001 Hersteller: ICOM und diverse Eigenbauprojekte Modulation: GMSK (veraltet, deswegen keine kommerziellen Neuanwendungen) Codec: AMBE2020 DMR Europäischen Institut für Telekommunikationsnormen (ETSI) 2006 Hersteller: Motorola, Hytera und andere Modulation: 4-level FSK Multiplex: TDMA (Zeitmultiplex) Codec: AMBE3000 (nicht standardisiert) Vortrag "Yaesu System Fusion" von DL8RO

Systemdaten APCO P25 „Association of Public Safety Communications Officials“ 1989-heute (Nordamerika) Hersteller: Motorola und andere Modulation: 4-level FSK Codec: AMBE2020 Multiplex: FDMA (Frequenzmultiplex) C4FM (Continuous 4 level FM) Herstellerspezifische Entwicklung von Yaesu 2013-heute Hersteller: Yaesu Codec: nicht offen - unbekannt Vortrag "Yaesu System Fusion" von DL8RO

Unterschied FDMA / TDMA z.B. DMR/mototrbo, Hytera 4-FSK mit TDMA z.B. Yaesu C4FM 4-FSK mit FDMA 2 Zeitschlitze für 2 unabhängige QSO Voice + Daten oder doppelte Voice Qualität oder doppelte Datenrate Vortrag "Yaesu System Fusion" von DL8RO

C4FM Die „Nutzerseite“ Vortrag "Yaesu System Fusion" von DL8RO 7

C4FM-Geräte von YAESU FT1-D in schwarz und silber (VHF/UHF) FTM (VHF/UHF) Vortrag "Yaesu System Fusion" von DL8RO

Ganz neue C4FM-Geräte von YAESU FT (KW/VHF/UHF) FT-2DR (VHF/UHF) Vortrag "Yaesu System Fusion" von DL8RO

Betriebsarten dieser Geräte Analoger FM-Sprechfunk V/D Mode (Voice/Data), Sprach- und Datenübertragung simultan mit jeweils 6,25Khz Bandbreite Voice FR Mode (Full Rate), Sprachübertragung in voller Qualität mit 12,5Khz Bandbreite Data F/R Mode (Full Rate), High-Speed Datenübertragung mit 12,5Khz Bandbreite Im AMS (Automatic Mode Select) wählt das System automatisch den richtigen Mode! Vortrag "Yaesu System Fusion" von DL8RO 10

Betriebsarten im Vergleich Vortrag "Yaesu System Fusion" von DL8RO 11

Betriebsarten – die Systemfusion Vortrag "Yaesu System Fusion" von DL8RO 12

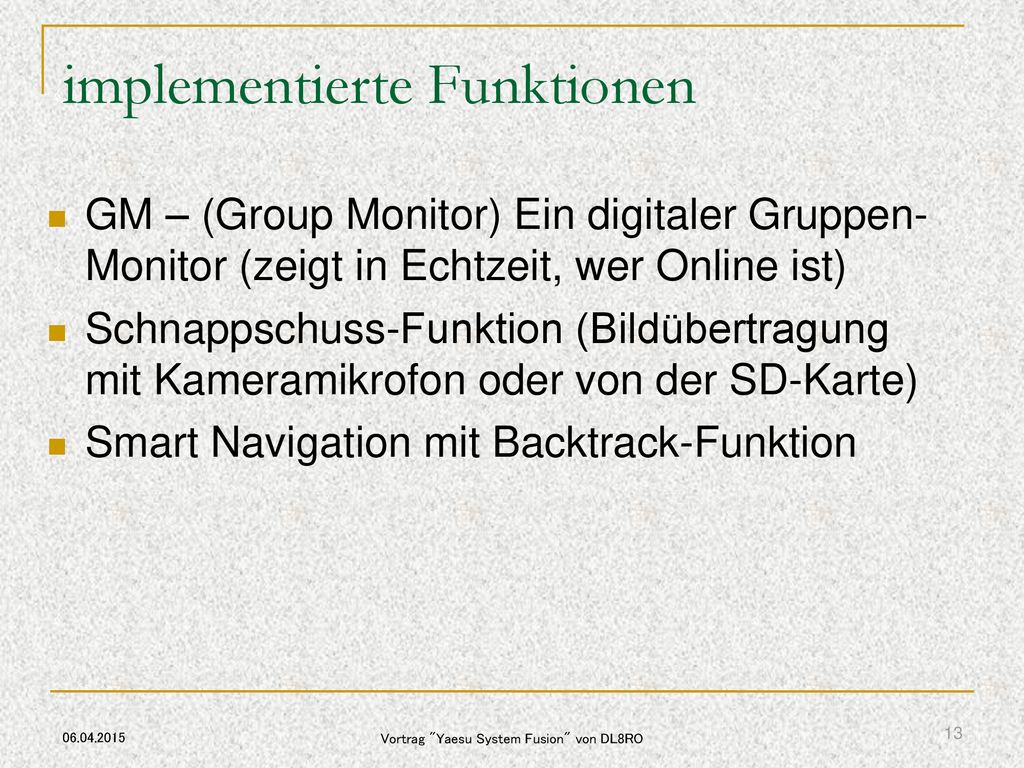

implementierte Funktionen GM – (Group Monitor) Ein digitaler Gruppen- Monitor (zeigt in Echtzeit, wer Online ist) Schnappschuss-Funktion (Bildübertragung mit Kameramikrofon oder von der SD-Karte) Smart Navigation mit Backtrack-Funktion Vortrag "Yaesu System Fusion" von DL8RO 13

Gruppen-Monitor Vortrag "Yaesu System Fusion" von DL8RO 14

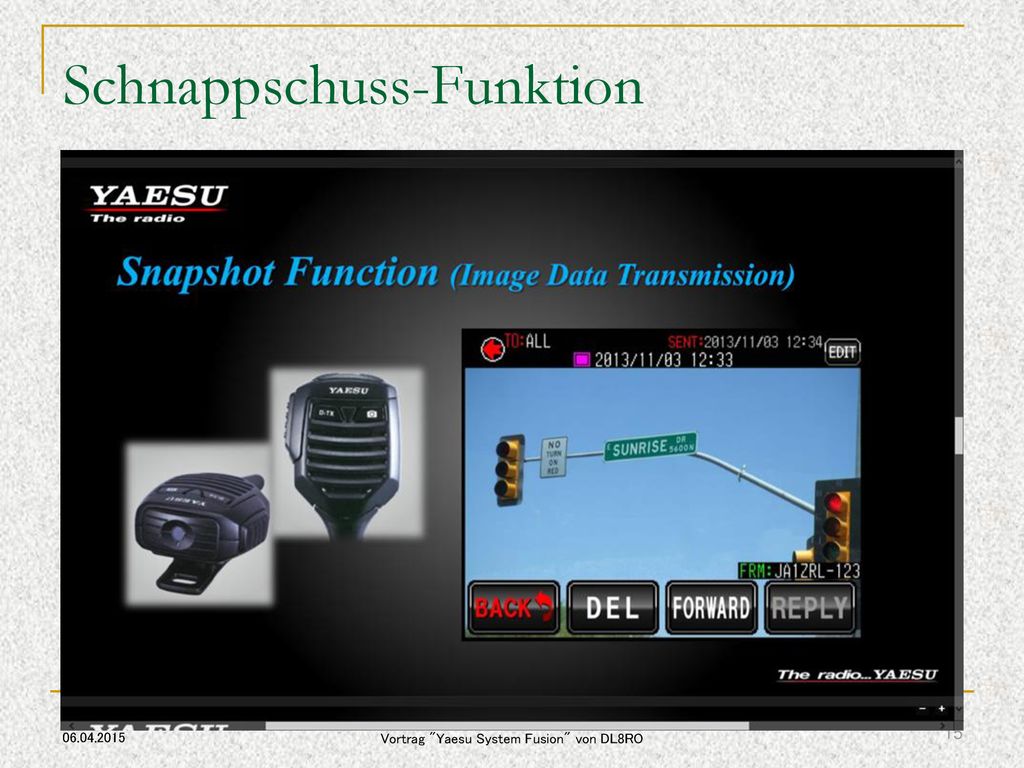

Schnappschuss-Funktion Vortrag "Yaesu System Fusion" von DL8RO 15

Smart Navigation Vortrag "Yaesu System Fusion" von DL8RO 16

Erste praktische Erfahrungen Reichweite Vom meinem 10geschosser ging es mit 20 W problemlos zu DL7UVO ins Auto bis nach Körbiskrug in C4FM (Luftlinie ca. 20 km) Während der Fahrt dorthin war die Verbindung zu 95% stabil, d.h. es kam zu keinen nennenswerten „Verklötzelungen“ oder Aussetzern. Im Vergleich zu analoger Übertragung in FM ist die Reichweite identisch, die Sprachqualität aber im Grenzbereich besser! Natürlich kann diese Technik nicht zaubern, wenn in FM nichts mehr zu hören ist, verstummt auch die Übertragung in C4FM. Flatterfading ist bei digitaler Übertragung aber ein Fremdwort. Vortrag "Yaesu System Fusion" von DL8RO 17

Praktische Erfahrungen Wires-X und Betrieb über die Netzanbindung Erste Erfahrungen hierzu: - ein Windows-PC am Relaisstandort ist erforderlich! - der derzeitige Softwarestand läßt nur die Übertragung in FM ‚ zu! Alle warten krampfhaft auf ein Update… sehr einfache Bedienung mit DTMF - es besteht schon ein weltweites Netz! Es können Audionachrichten, Bilder und Texte für bestimmte Gruppen oder Mitglieder hinterlegt bzw. abgerufen werden. Eine Gruppe könnte zum Beispiel der eigene OV sein, man sieht seine Mitglieder, man kann Nachrichten und Bilder hinterlassen Vortrag "Yaesu System Fusion" von DL8RO 18

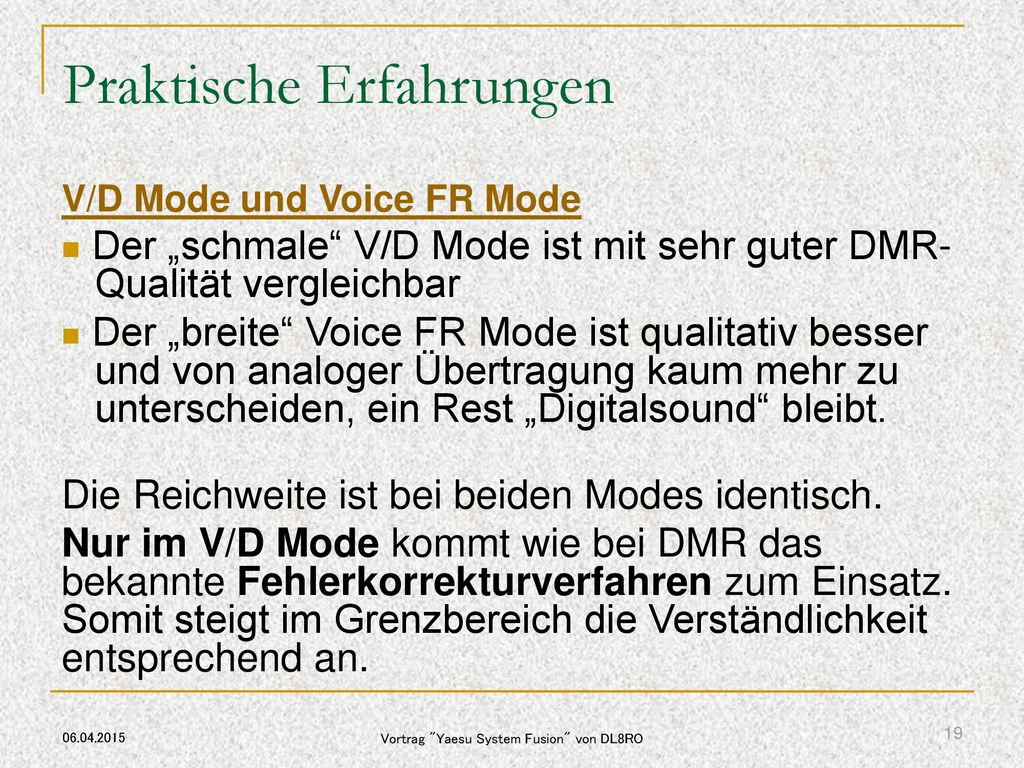

Praktische Erfahrungen V/D Mode und Voice FR Mode Der „schmale“ V/D Mode ist mit sehr guter DMR Qualität vergleichbar Der „breite“ Voice FR Mode ist qualitativ besser und von analoger Übertragung kaum mehr zu unterscheiden, ein Rest „Digitalsound“ bleibt. Die Reichweite ist bei beiden Modes identisch. Nur im V/D Mode kommt wie bei DMR das bekannte Fehlerkorrekturverfahren zum Einsatz. Somit steigt im Grenzbereich die Verständlichkeit entsprechend an. Vortrag "Yaesu System Fusion" von DL8RO 19

Praktische Erfahrungen Ranking der Übertragungsqualität: (wirkliche praktische Erfahrungen) Platz 3: D-Star Platz 2: DMR Platz 1: C4FM (mit dem „Voice FR Mode“) Vortrag "Yaesu System Fusion" von DL8RO 20

Praktische Erfahrungen Nicht zu unterschätzen: Das Handling! Mit System Fusion hat man wieder ein System, welches ohne fremde Hilfe von jedem OM in Betrieb genommen und bedient werden kann. Keine komplizierten Einstellungen, um über ein anderes Relais oder direkt zu funken, Kanal wechseln Sendeart mit Knopfdruck einstellen – fertig. . Vortrag "Yaesu System Fusion" von DL8RO 21

C4FM: DR-1 Repeaterprojekt Vortrag "Yaesu System Fusion" von DL8RO 22

Repaeter in DL und weltweit Relaisliste DL aktuell auf Nodes weltweit Vortrag "Yaesu System Fusion" von DL8RO

DR-1 Repeater - FM, C4FM Digital, AMS-Funktion (AMS: Automatische Betriebsartenwahl) Bedienung über 3,5-ZolI Touchscreen Leistungsstufen: 50 W/20 W/5 W Mikrofonanschluss und Lautsprecher an der Vorderseite Vortrag "Yaesu System Fusion" von DL8RO 24 24

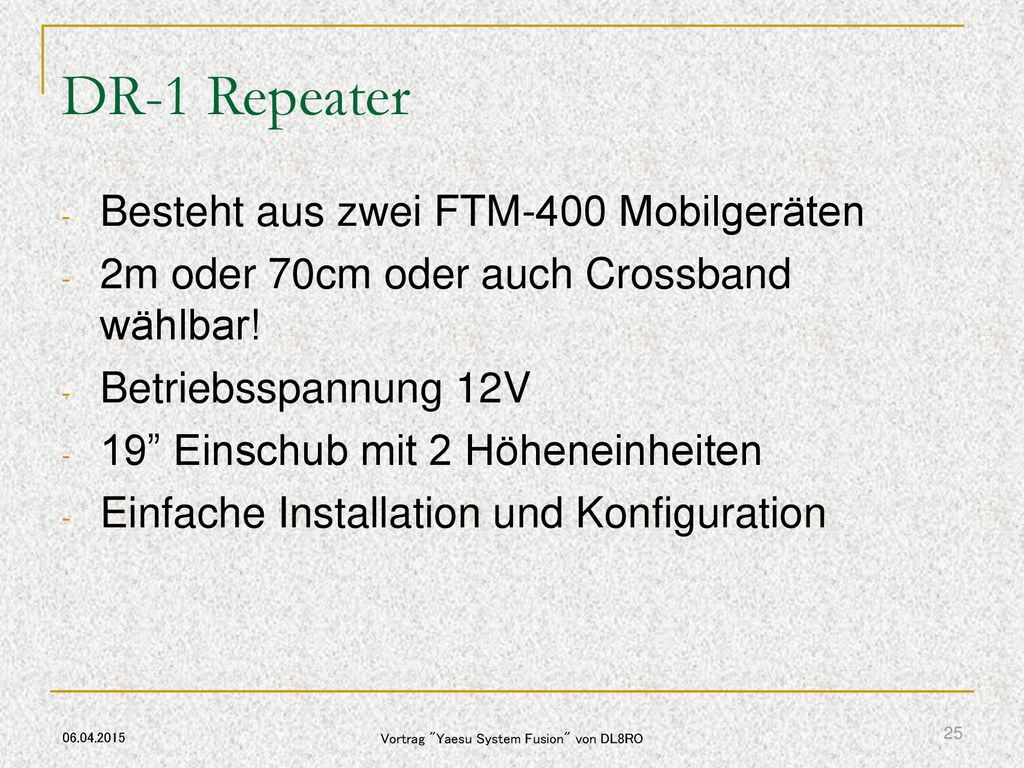

DR-1 Repeater Besteht aus zwei FTM-400 Mobilgeräten 2m oder 70cm oder auch Crossband wählbar! Betriebsspannung 12V 19” Einschub mit 2 Höheneinheiten Einfache Installation und Konfiguration Vortrag "Yaesu System Fusion" von DL8RO 25

DR-1 Repeater Vortrag "Yaesu System Fusion" von DL8RO 26

DR-1 Repeater Einrichtung: - QRG RX/TX einstellen. - ID eintragen (Rufzeichen) - CTCSS (sofern gewünscht) Ton einstellen - Mode (AUTO/FM/Digital) einstellen Vortrag "Yaesu System Fusion" von DL8RO 29

DR-1 Repeater Vernetzung: mit HRI-200 Interface Software WIRES-X (Windows) Pro Interface 2 Geräte anschließbar Vortrag "Yaesu System Fusion" von DL8RO 31

DR-1 Repeater Via HRI-200 kann man sich auch ohne Repeater „vernetzen“, das geht auch mit Analoggeräten Vortrag "Yaesu System Fusion" von DL8RO 32

DR-1 Repeater Vernetzung: Zusammenschalten mehrere Repeater in Gruppen analog zu den DMR Talkgroups Rufen von Repeater/User mit DTMF wie bei Echolink Vortrag "Yaesu System Fusion" von DL8RO 33

Fazit Wo Licht ist, ist auch Schatten. Yaesu stellt ein gelungenes System zur Verfügung, welches aber die Amateurfunkgemeinde weiter zersplittert. Ein Lichtlick ist, daß niemand gezwungen wird, sich neue Geräte anzuschaffen. Die Relaisfunkstellen sollten deswegen im „AMS“ betrieben werden. Natürlich gibt es auch hier noch Kinderkrankheiten, welche durch kommende Software-Updates mit Sicherheit behoben werden. Die derzeitige Entwicklung ist rasant. FM-Relais und auch DStar-Relais werden durch Systemfusion-Relais ersetzt, neue Relais entstehen. Vortrag "Yaesu System Fusion" von DL8RO 34

Fragen? Vortrag "Yaesu System Fusion" von DL8RO 35

Vielen Dank für die Aufmerksamkeit!
