1
Beispiel: Welche Pedale wird länger halten?
2

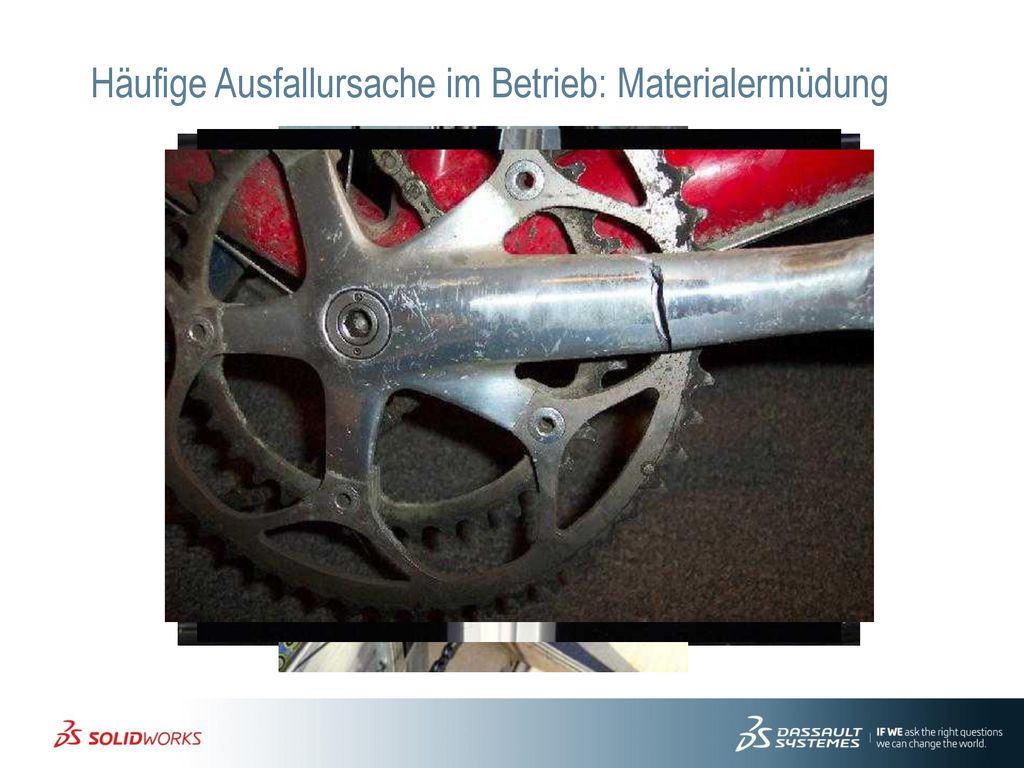

Häufige Ausfallursache im Betrieb: Materialermüdung
3
Gleiches Material, 3 Varianten: Welche ist die beste?
4

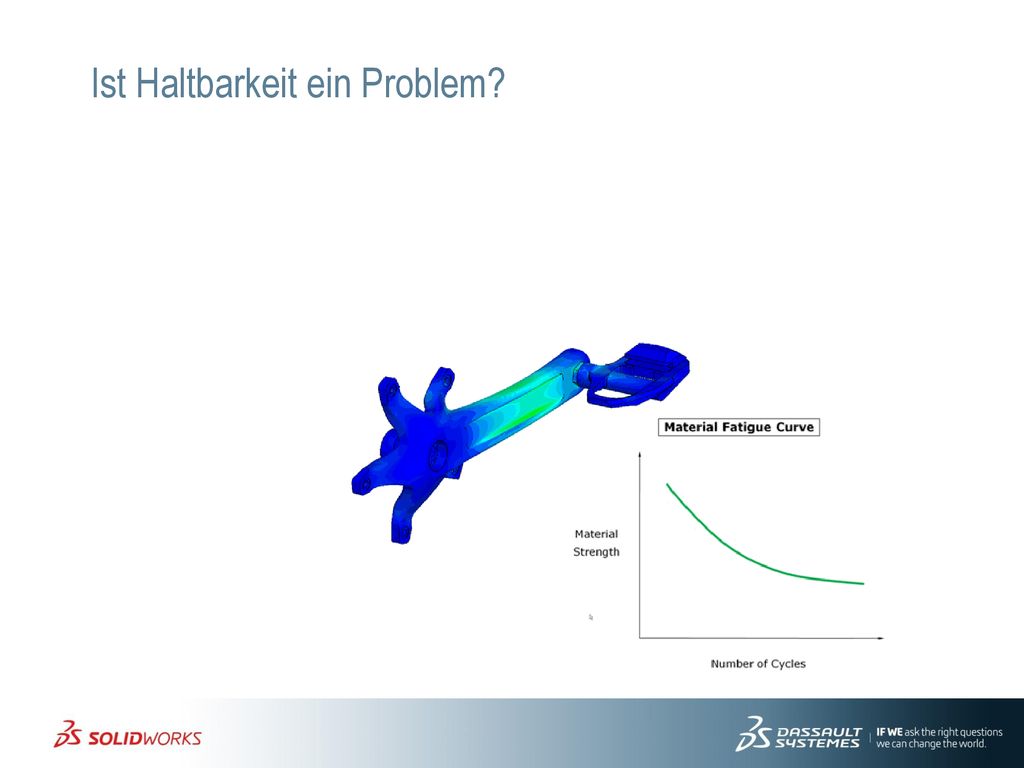

Ist Haltbarkeit ein Problem?
5

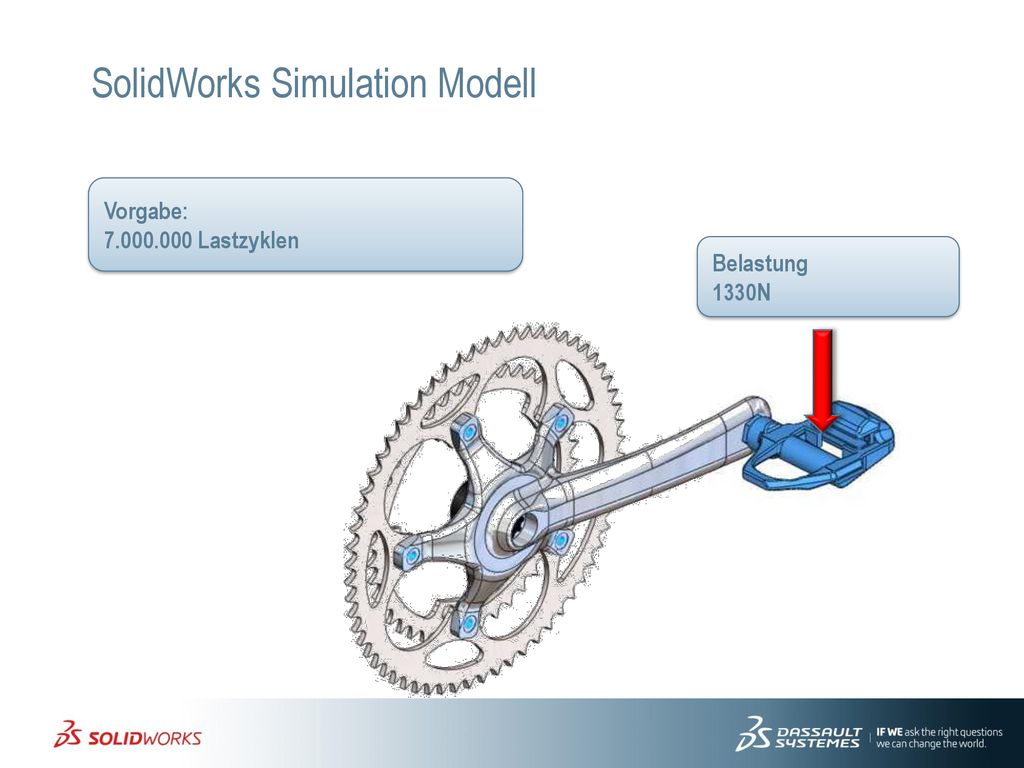

SolidWorks Simulation Modell
Vorgabe: Lastzyklen Belastung 1330N
6

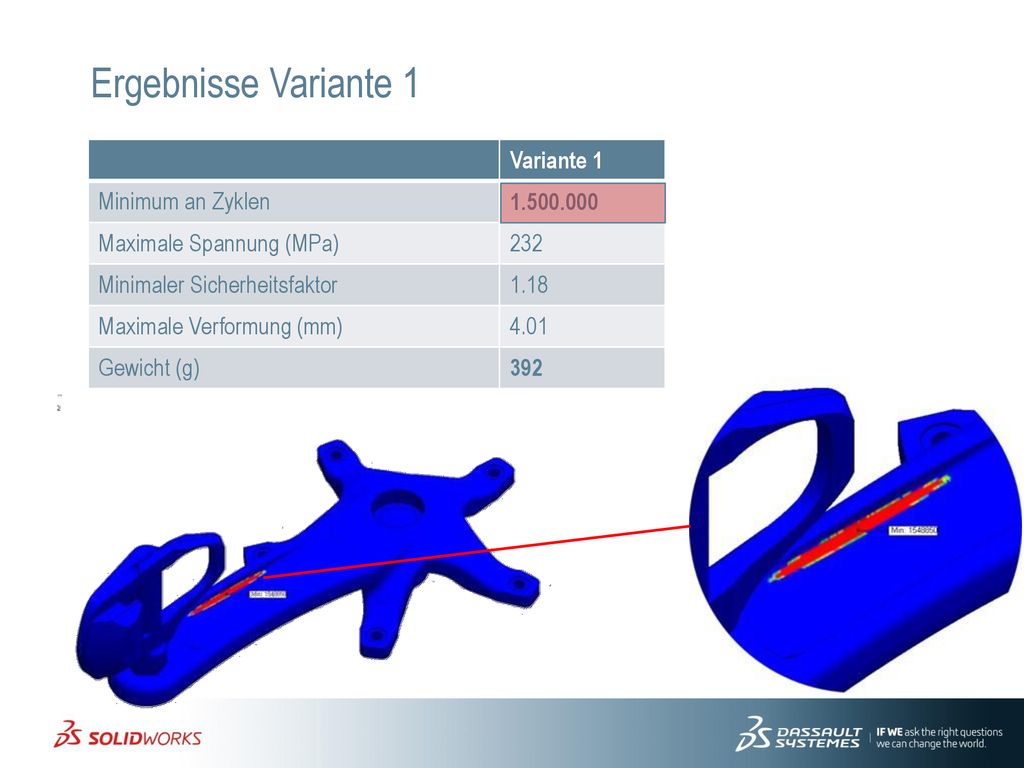

Ergebnisse Variante 1 Variante 1 Minimum an Zyklen 1.500.000
Maximale Spannung (MPa) 232 Minimaler Sicherheitsfaktor 1.18 Maximale Verformung (mm) 4.01 Gewicht (g) 392
7
Ergebnisse Variante 2 Variante 1 Variante 2 Minimum an Zyklen
Maximale Spannung (MPa) 232 196 Minimaler Sicherheitsfaktor 1.18 1.21 Maximale Verformung (mm) 4.01 3.26 Gewicht (g) 392 404
8

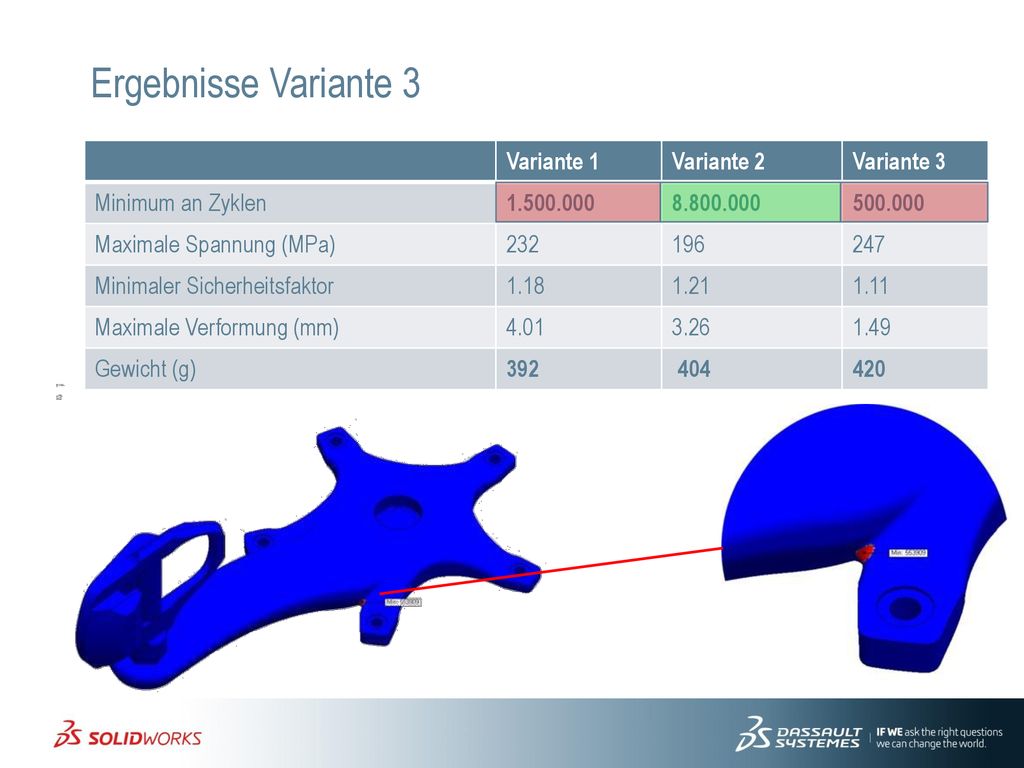

Ergebnisse Variante 3 Variante 1 Variante 2 Variante 3
Minimum an Zyklen Maximale Spannung (MPa) 232 196 247 Minimaler Sicherheitsfaktor 1.18 1.21 1.11 Maximale Verformung (mm) 4.01 3.26 1.49 Gewicht (g) 392 404 420
9

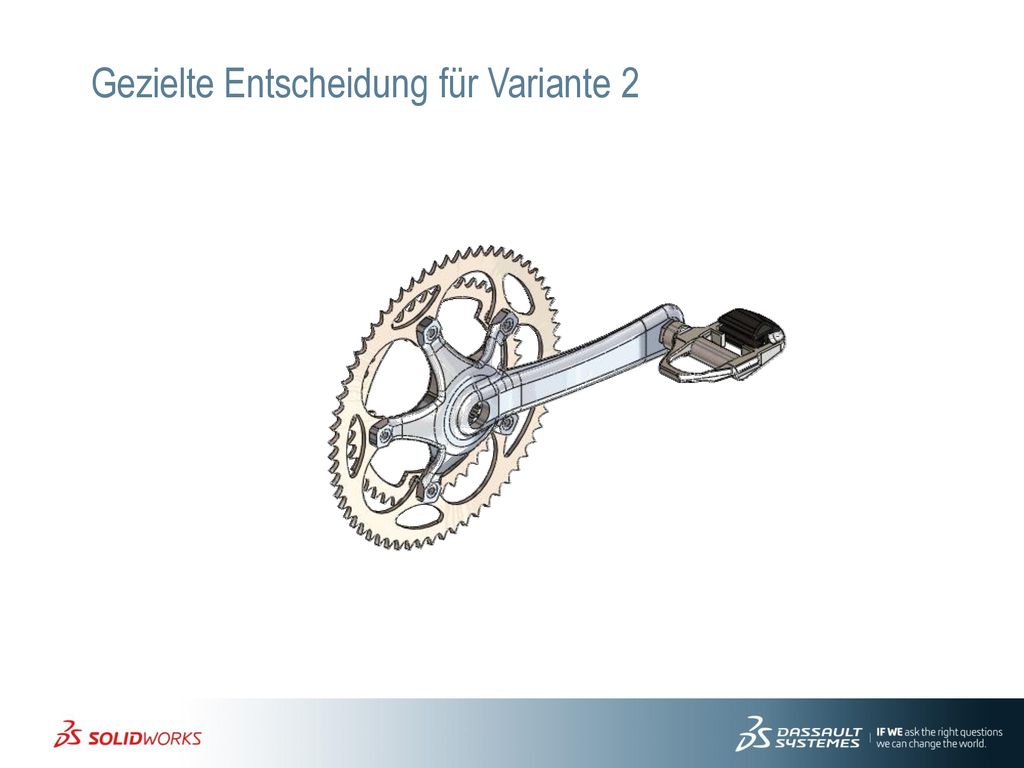

Gezielte Entscheidung für Variante 2
