Sanitärräume Gliederung: Waschtische und Handwaschbecken

Ähnliche Präsentationen


Präsentation zum Thema: "Sanitärräume Gliederung: Waschtische und Handwaschbecken"—  Präsentation transkript:

1 Sanitärräume Gliederung: Waschtische und Handwaschbecken
Klosettanlagen Bidets und Urinale Badewannen und Duschen Spülen und Ausgussbecken

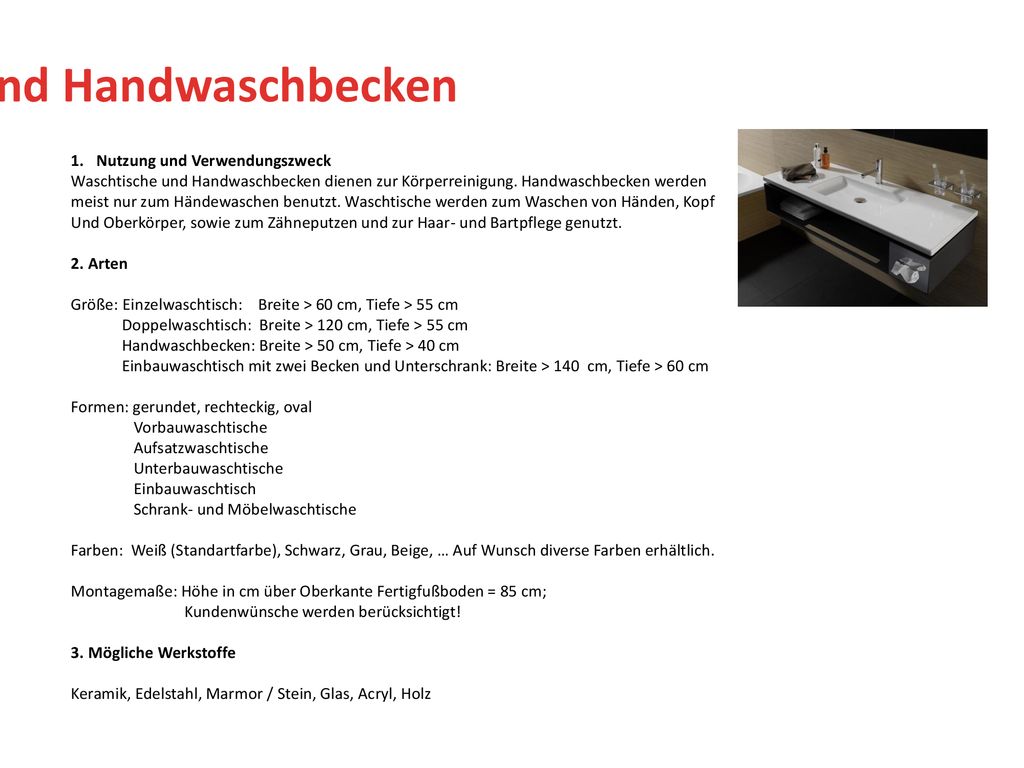

2 Waschtische und Handwaschbecken
Nutzung und Verwendungszweck Waschtische und Handwaschbecken dienen zur Körperreinigung. Handwaschbecken werden meist nur zum Händewaschen benutzt. Waschtische werden zum Waschen von Händen, Kopf Und Oberkörper, sowie zum Zähneputzen und zur Haar- und Bartpflege genutzt. 2. Arten Größe: Einzelwaschtisch: Breite > 60 cm, Tiefe > 55 cm Doppelwaschtisch: Breite > 120 cm, Tiefe > 55 cm Handwaschbecken: Breite > 50 cm, Tiefe > 40 cm Einbauwaschtisch mit zwei Becken und Unterschrank: Breite > 140 cm, Tiefe > 60 cm Formen: gerundet, rechteckig, oval Vorbauwaschtische Aufsatzwaschtische Unterbauwaschtische Einbauwaschtisch Schrank- und Möbelwaschtische Farben: Weiß (Standartfarbe), Schwarz, Grau, Beige, … Auf Wunsch diverse Farben erhältlich. Montagemaße: Höhe in cm über Oberkante Fertigfußboden = 85 cm; Kundenwünsche werden berücksichtigt! 3. Mögliche Werkstoffe Keramik, Edelstahl, Marmor / Stein, Glas, Acryl, Holz

3 4. Auslaufarmaturen Grundsätzlich können Auslaufarmaturen eingeteilt werden nach: Art der Anbringung, Standmodell, Wandmodell, Aufputz- oder Unterputzmontage; Art der Trinkwarm- und Trinkkaltwasserzuführung, Ein-, Zwei- und Dreilochbatterien; Ausführung, Auflaufventil, Eingriff- Zweigriff und Thermostatmischbatterie Bedienung, manuell, elektronisch oder berührungslos; 5. Ablaufarmaturen Bei Handwaschbecken und Waschtischen bestehen die Ablaufarmaturen aus dem Ablaufventil und einem Geruchverschluss. Ablaufbecken verbinden das Handwaschbecken / Waschtisch mit dem Geruchverschluss. Sie werden verschließbar und nicht verschließbar hergestellt. Sind sie verschließbar, muss unbedingt ein Überlauf im Becken vorhanden sein. Universalablaufventil mit Sieb, Stopfen oder Standrohr, Schaftablaufventile mit Sieb, Haube oder Stopfen und Ablaufventile mit Betätigung durch ein Gestänge und Ablaufventile, die durch einfachen Fingerdruck zu schließen sind;

4 Klosettanlagen Nutzung und Verwendungszweck
Klosettanlagen dienen zur Entsorgung von Fäkalien (Urin und Kot). Es werden hauptsächlich Spülklosetts verwendet, bei denen die Fäkalien durch eine Wasserspülung in die Abwasserleitung geschwemmt wird. 2. Arten Art der Nutzung: Hock- und Sitzklosett Art der Montage: Stand – oder Wandmodell Form des Beckens: Flachspülklosett, Tiefspülklosett, Zungenklosett und Absaugeklosett Art der Spüleinrichtung: Spülkasten oder Druckspüler Mögliche Werkstoffe: Keramik und Edelstahl Maße der Klosettbecken: Vor der Wand: Breite: 40 cm, Tiefe: 75 cm, Höhe: 42 cm Spülung für Wandeinbau: Breite: 40 cm, Tiefe: 60 cm, Höhe: 42 cm Formen: Sanitärobjektfarben ( Bezeichnungen herstellerabhängig) Tiefspülklosetts Kaskadenklosetts Flachspülklosetts Absaugeklosetts - Duschklosetts

5 3. Spüleinrichtungen: Druckspüler: Druckspüler sind durch den Wasserdruck in der Kaltwasserleitung gesteuerte Ventile, die selbstständig schließen. Sie sollten über einen Rohrunterbrecher verfügen, damit Trinkwasser vor Verschmutzungen geschützt ist. Druckspüler sollten aus hygienischen und optischen Gründen immer unter Putz installiert werden. Montagehöhe: 950 – 1000 mm OKFF. Spülkästen: sind nicht abhängig vom Wasserdruck und speichern genötigte Wassermenge von 6 – 9 Liter, sie bestehen aus: einem Behälter (Kasten), Füllventil und Schwimmer, einer Ablaufgarnitur mit Betätigung und einem Deckel; Spülkästen füllen sich selbstständig, entleeren sich beim Spülvorgang sehr schnell und erzeuge gute Spülwirkung. Das Wiederauffüllen des Spülkastens dauert jedoch eine gewisse Zeit, so dass nicht, wie beim Druckspülern, jederzeit die maximale Wassermenge zur Verfügung steht. Drückerplatten: - Abdeckplatte mit zwei Funktionen - Start -/ Stopptaste Zubehör: - Klosettsitz mit Deckel, Toilettenpapierhalter, Klobürste mit Halter 4. Abläufe

6 Bidets und Urinale
