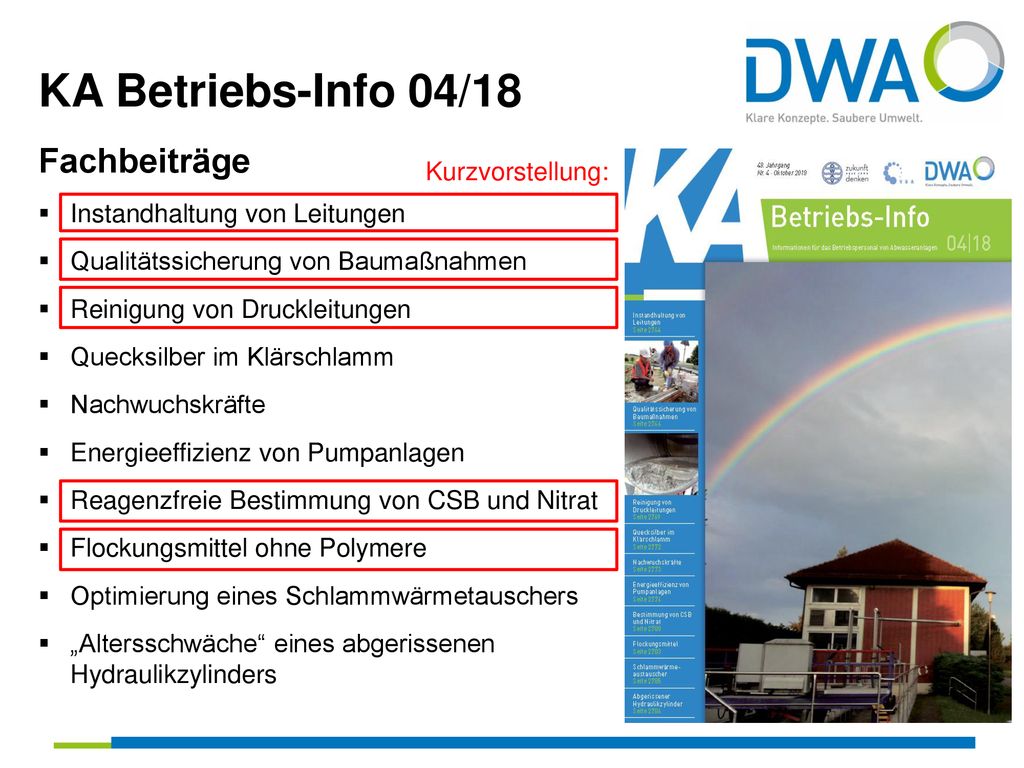

KA Betriebs-Info 04/18 Fachbeiträge Kurzvorstellung:

Präsentation zum Thema: "KA Betriebs-Info 04/18 Fachbeiträge Kurzvorstellung:"—  Präsentation transkript:

1 KA Betriebs-Info 04/18 Fachbeiträge Kurzvorstellung:
Instandhaltung von Leitungen Qualitätssicherung von Baumaßnahmen Reinigung von Druckleitungen Quecksilber im Klärschlamm Nachwuchskräfte Energieeffizienz von Pumpanlagen Reagenzfreie Bestimmung von CSB und Nitrat Flockungsmittel ohne Polymere Optimierung eines Schlammwärmetauschers „Altersschwäche“ eines abgerissenen Hydraulikzylinders Kurzvorstellung:

2 Bewusstseinsbildung zur Instandhaltung von Wasser- und Abwasserleitungen
Zitat: Die öffentlichen Leitungsnetze stellen i.d.R. das größte Anlagevermögen einer Kommune dar Problem: Wert und Zustand der Leitungssysteme sind kaum in der öffentlichen Wahrnehmung präsent Kampagne zur Bewusstseinsbildung bei der Instandhaltung von Leitungen Träger: Bayrische Wasserwirtschaftsverwaltung in Kooperation mit den kommunalen Spitzenverbänden und Landesverbänden der wasserwirtschaftlichen Fachverbände Verantwortlich: Mag. Christine Ehrenhuber tatwort – Nachhaltige Projekte GmbH; Wien (Österreich)

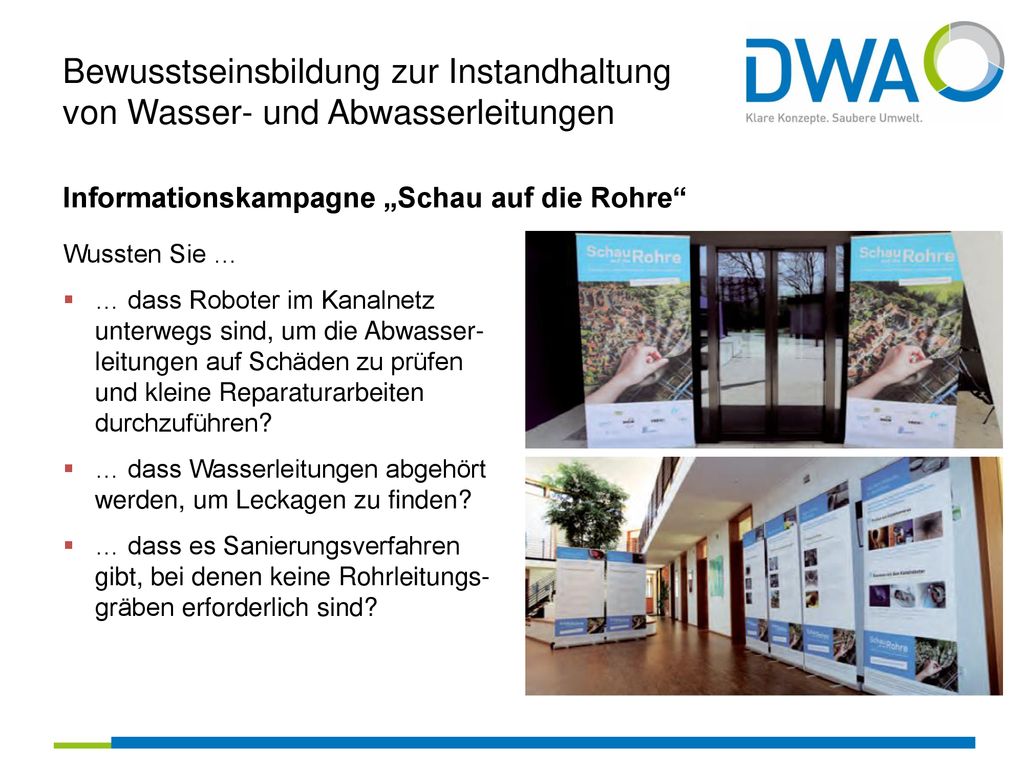

3 Bewusstseinsbildung zur Instandhaltung von Wasser- und Abwasserleitungen
Informationskampagne „Schau auf die Rohre“ Wussten Sie … … dass Roboter im Kanalnetz unterwegs sind, um die Abwasser-leitungen auf Schäden zu prüfen und kleine Reparaturarbeiten durchzuführen? … dass Wasserleitungen abgehört werden, um Leckagen zu finden? … dass es Sanierungsverfahren gibt, bei denen keine Rohrleitungs-gräben erforderlich sind?

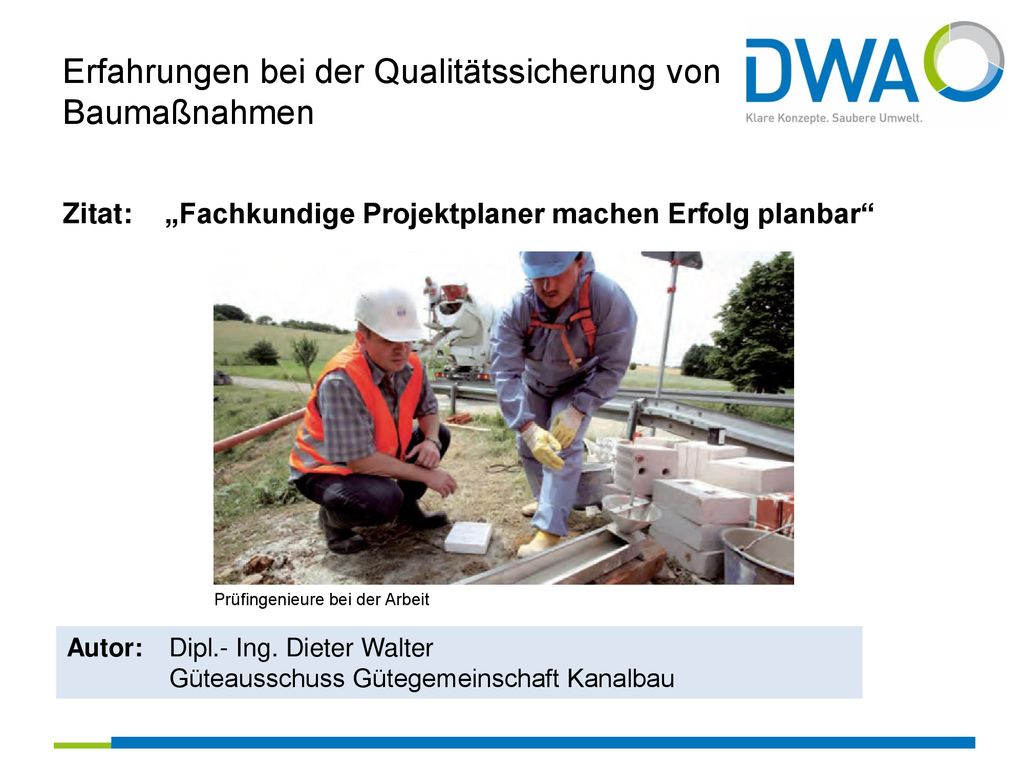

4 Erfahrungen bei der Qualitätssicherung von Baumaßnahmen
Zitat: „Fachkundige Projektplaner machen Erfolg planbar“ Prüfingenieure bei der Arbeit Autor: Dipl.- Ing. Dieter Walter Güteausschuss Gütegemeinschaft Kanalbau

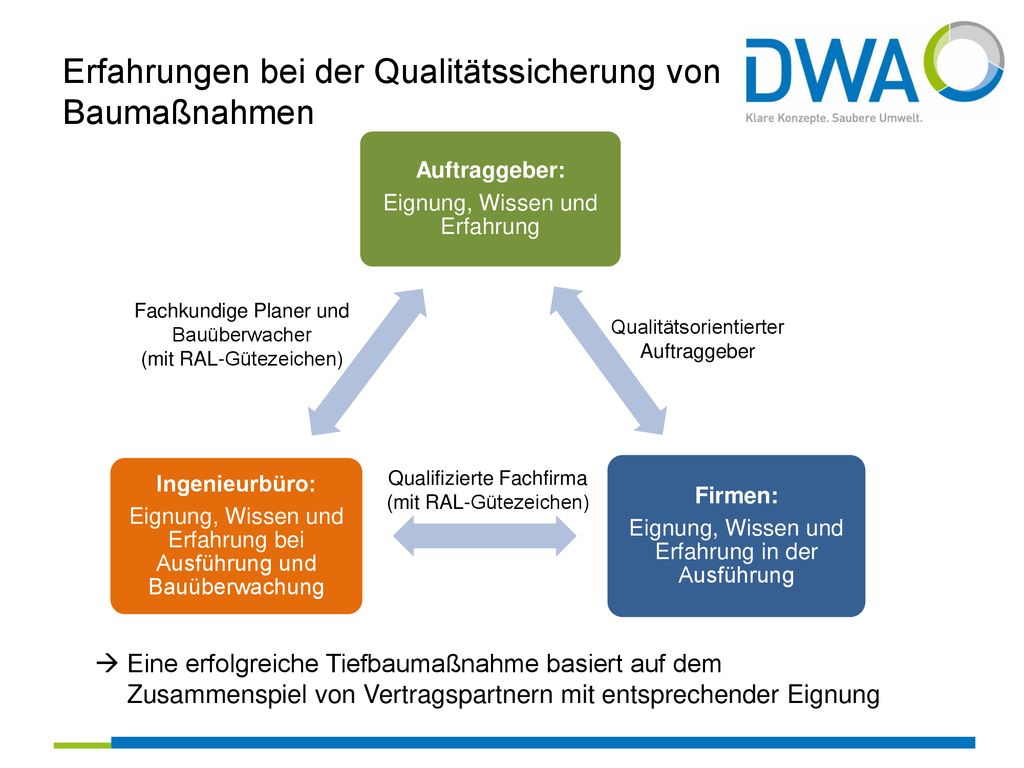

5 Erfahrungen bei der Qualitätssicherung von Baumaßnahmen
Auftraggeber: Eignung, Wissen und Erfahrung Firmen: Eignung, Wissen und Erfahrung in der Ausführung Ingenieurbüro: Eignung, Wissen und Erfahrung bei Ausführung und Bauüberwachung Fachkundige Planer und Bauüberwacher (mit RAL-Gütezeichen) Qualitätsorientierter Auftraggeber Qualifizierte Fachfirma (mit RAL-Gütezeichen) Eine erfolgreiche Tiefbaumaßnahme basiert auf dem Zusammenspiel von Vertragspartnern mit entsprechender Eignung

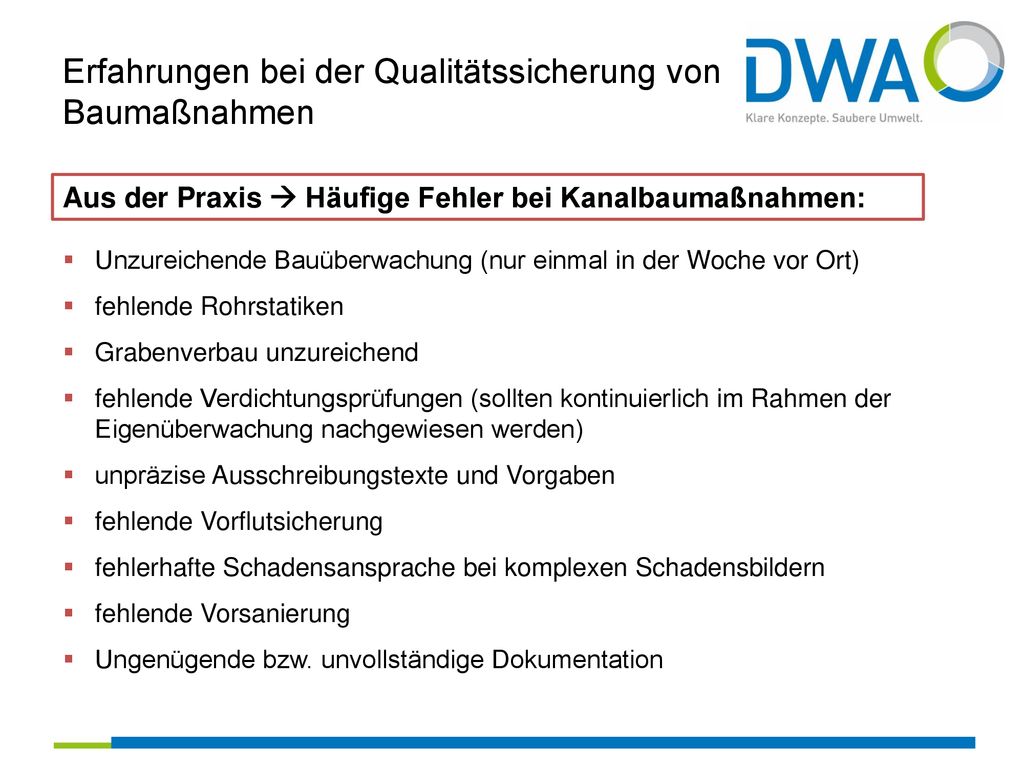

6 Erfahrungen bei der Qualitätssicherung von Baumaßnahmen
Aus der Praxis  Häufige Fehler bei Kanalbaumaßnahmen: Unzureichende Bauüberwachung (nur einmal in der Woche vor Ort) fehlende Rohrstatiken Grabenverbau unzureichend fehlende Verdichtungsprüfungen (sollten kontinuierlich im Rahmen der Eigenüberwachung nachgewiesen werden) unpräzise Ausschreibungstexte und Vorgaben fehlende Vorflutsicherung fehlerhafte Schadensansprache bei komplexen Schadensbildern fehlende Vorsanierung Ungenügende bzw. unvollständige Dokumentation

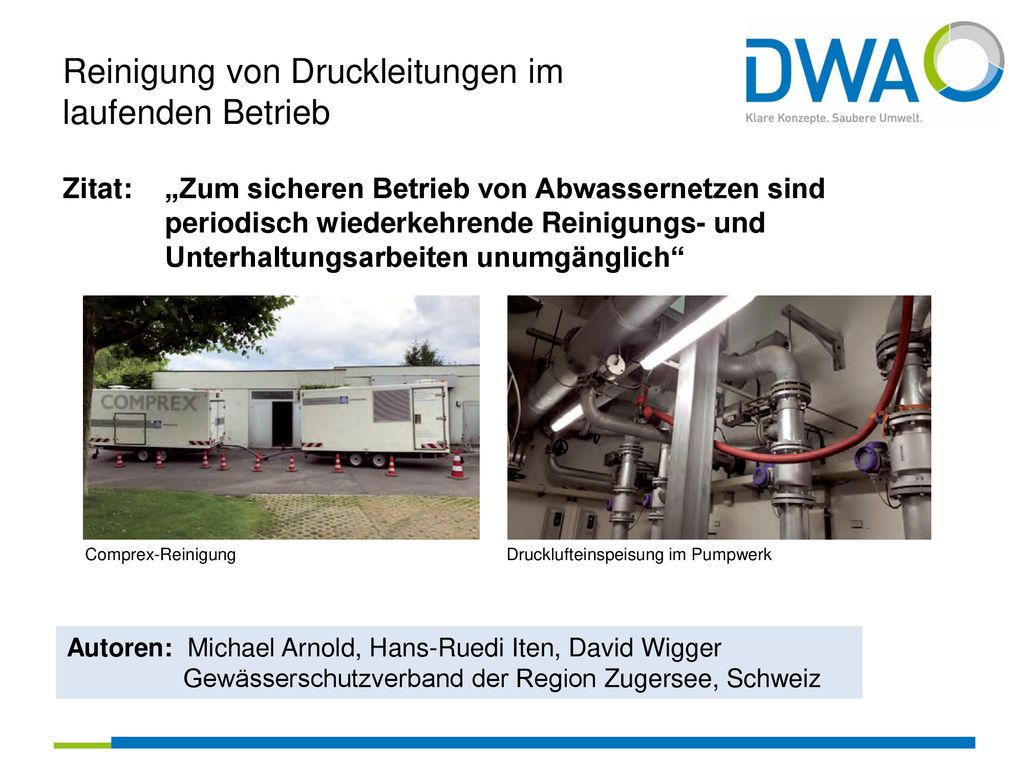

7 Reinigung von Druckleitungen im laufenden Betrieb
Zitat: „Zum sicheren Betrieb von Abwassernetzen sind periodisch wiederkehrende Reinigungs- und Unterhaltungsarbeiten unumgänglich“ Comprex-Reinigung Drucklufteinspeisung im Pumpwerk Autoren: Michael Arnold, Hans-Ruedi Iten, David Wigger Gewässerschutzverband der Region Zugersee, Schweiz

8 Reinigung von Druckleitungen im laufenden Betrieb
Funktionsweise des Reinigungsverfahrens Wasser fließt im Rohrleitungs-abschnitt in langsamer laminarer Strömung (Teilfüllung) Über die Einspeisestelle wird zusätzlich impulsweise gefilterte Luft zugegeben Es bilden sich Pakete aus Luft- und Wasserblöcken, die mit hoher Geschwindigkeit den Rohrleitungsabschnitt durchströmen Austrag der Ablagerungen durch Turbolenzen sowie starke Scher- und Schleppkräfte Schema der Comprex-Reinigung (

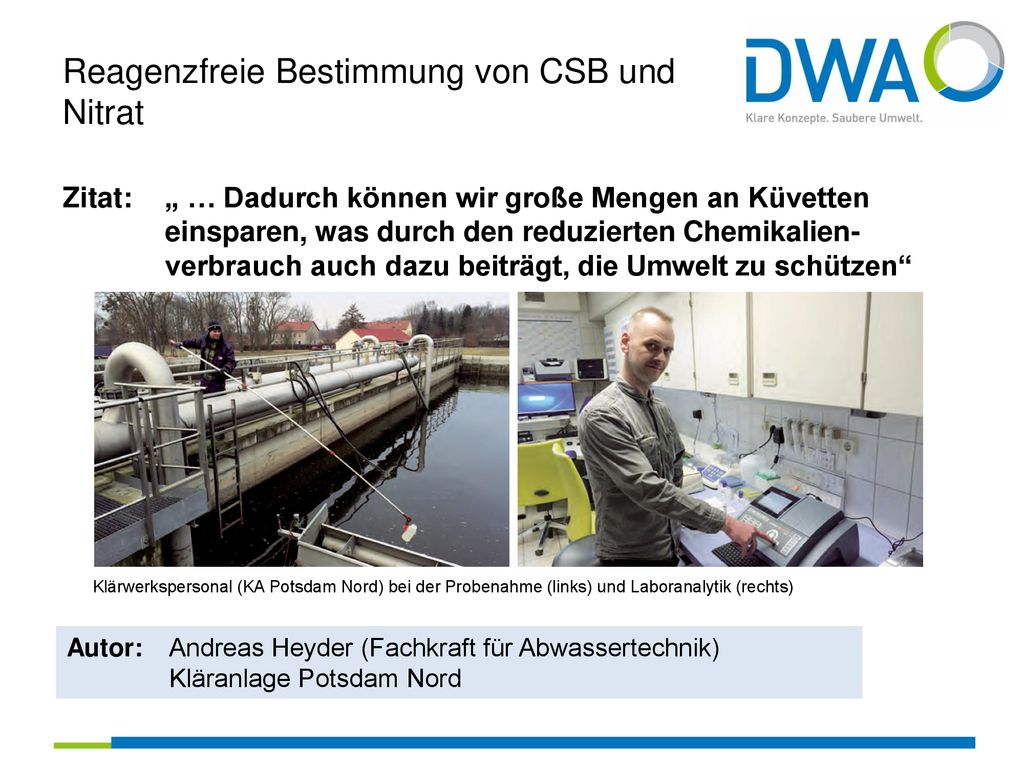

9 Reagenzfreie Bestimmung von CSB und Nitrat
Zitat: „ … Dadurch können wir große Mengen an Küvetten einsparen, was durch den reduzierten Chemikalien- verbrauch auch dazu beiträgt, die Umwelt zu schützen“ Klärwerkspersonal (KA Potsdam Nord) bei der Probenahme (links) und Laboranalytik (rechts) Autor: Andreas Heyder (Fachkraft für Abwassertechnik) Kläranlage Potsdam Nord

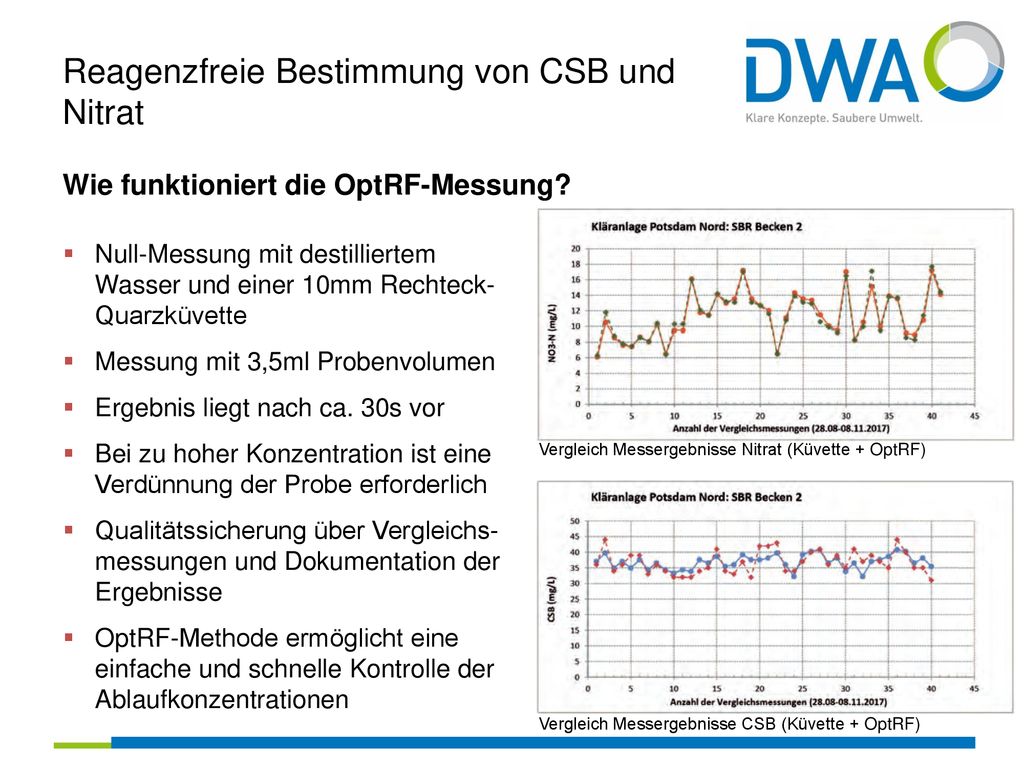

10 Reagenzfreie Bestimmung von CSB und Nitrat
Wie funktioniert die OptRF-Messung? Null-Messung mit destilliertem Wasser und einer 10mm Rechteck-Quarzküvette Messung mit 3,5ml Probenvolumen Ergebnis liegt nach ca. 30s vor Bei zu hoher Konzentration ist eine Verdünnung der Probe erforderlich Qualitätssicherung über Vergleichs-messungen und Dokumentation der Ergebnisse OptRF-Methode ermöglicht eine einfache und schnelle Kontrolle der Ablaufkonzentrationen Vergleich Messergebnisse Nitrat (Küvette + OptRF) Vergleich Messergebnisse CSB (Küvette + OptRF)

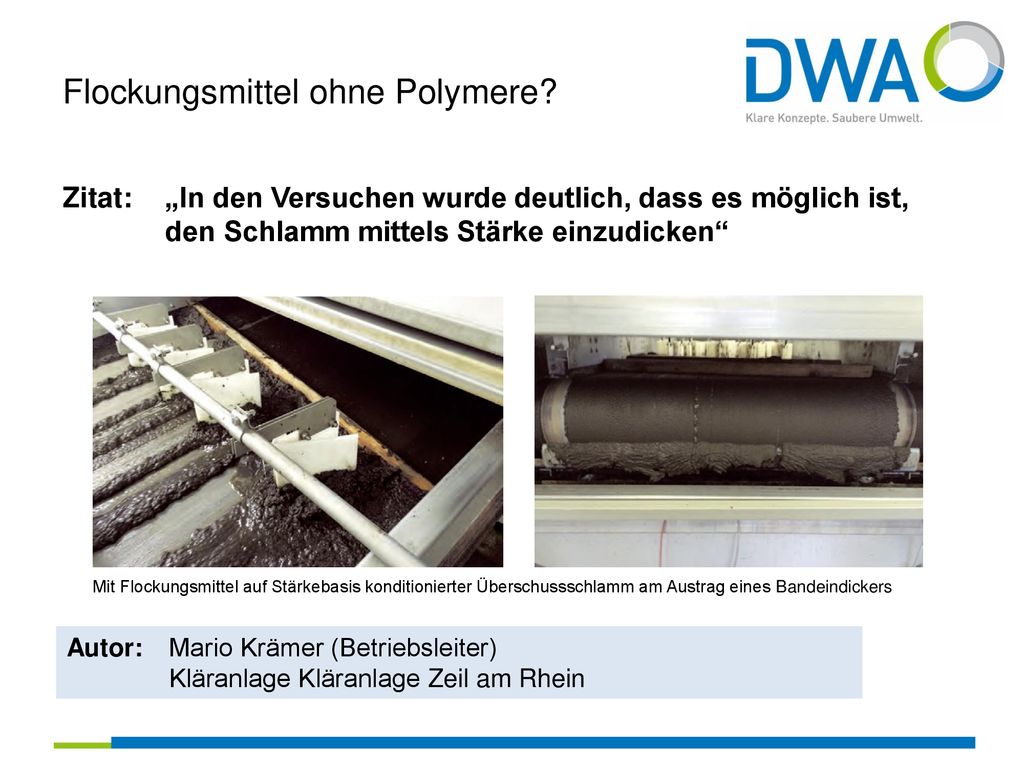

11 Flockungsmittel ohne Polymere?
Zitat: „In den Versuchen wurde deutlich, dass es möglich ist, den Schlamm mittels Stärke einzudicken“ Mit Flockungsmittel auf Stärkebasis konditionierter Überschussschlamm am Austrag eines Bandeindickers Autor: Mario Krämer (Betriebsleiter) Kläranlage Kläranlage Zeil am Rhein

12 Flockungsmittel ohne Polymere?
Versuchsaufbau und Durchführung Vorversuche mit Erbsen- und Kartoffelstärke durchgeführt (Fa. Emsland-Stärke GmbH) Kartoffelstärke eignet sich besonders für die Eindickung von ÜS-Schlamm Flockungskurven und Dosiermengen liegen auf vergleichbarem Niveau wie mit synthetischen Polymeren Position der Dosierstelle 1m vor dem Aufgabetisch (Bandeindicker) Die gebildeten Flocken sind nur geringfügig kleiner und langsamer entwässerbar - zusätzliche Staurampe auf Aufgabetisch Sehr guter Abscheidegrad (>99%) Qualität des Filtratwassers Ergebnisse Vergleich: Stärke Vs. Polymer

13 Hinweis auf DWA Veranstaltungskalender
