1
Regelkreise mit Valvis
Beispiel auf den nächsten Folien: Regelstrecke Reinigungsmaschine - Druck / Füllstand - Regelstrecke Pasteur - Temperatur Stand:
2

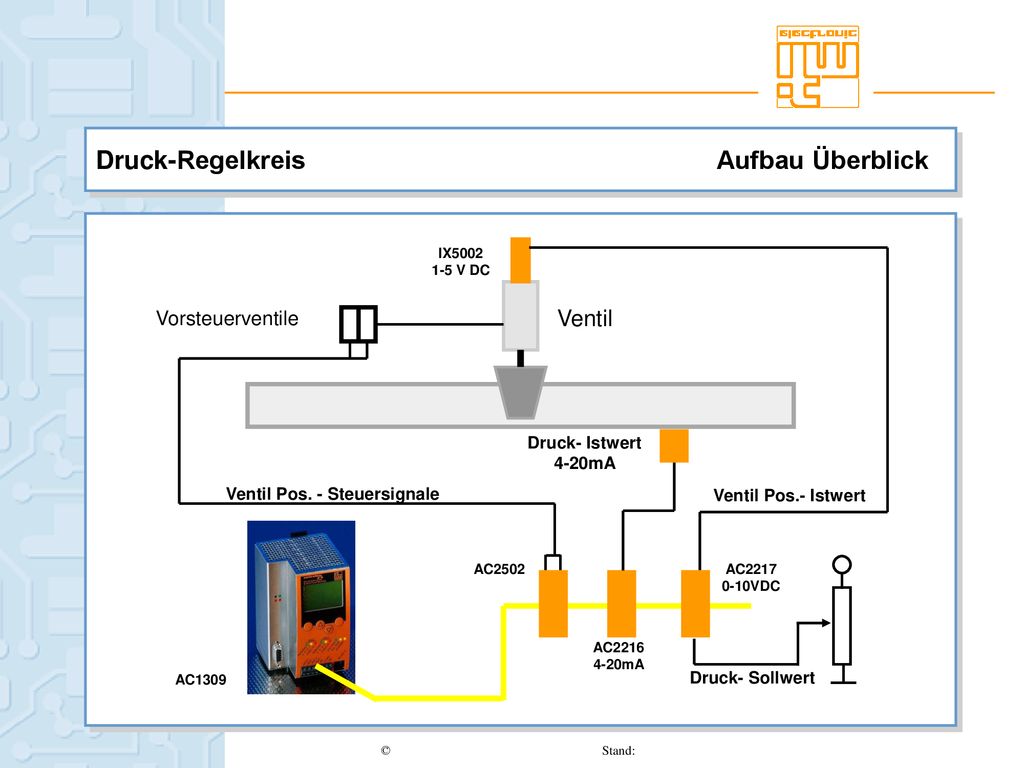

Druck-Regelkreis Aufbau Überblick
IX V DC Vorsteuerventile Ventil Druck- Istwert 4-20mA Ventil Pos. - Steuersignale Ventil Pos.- Istwert AC2502 AC VDC AC mA AC1309 Druck- Sollwert Stand:
3
Druck-Regelkreis Blockschaltbild (Konzept I)
Druck-Sollwert PI-Regler Ventil mit Valvis Leitung Druck-Istwert Stand:
4

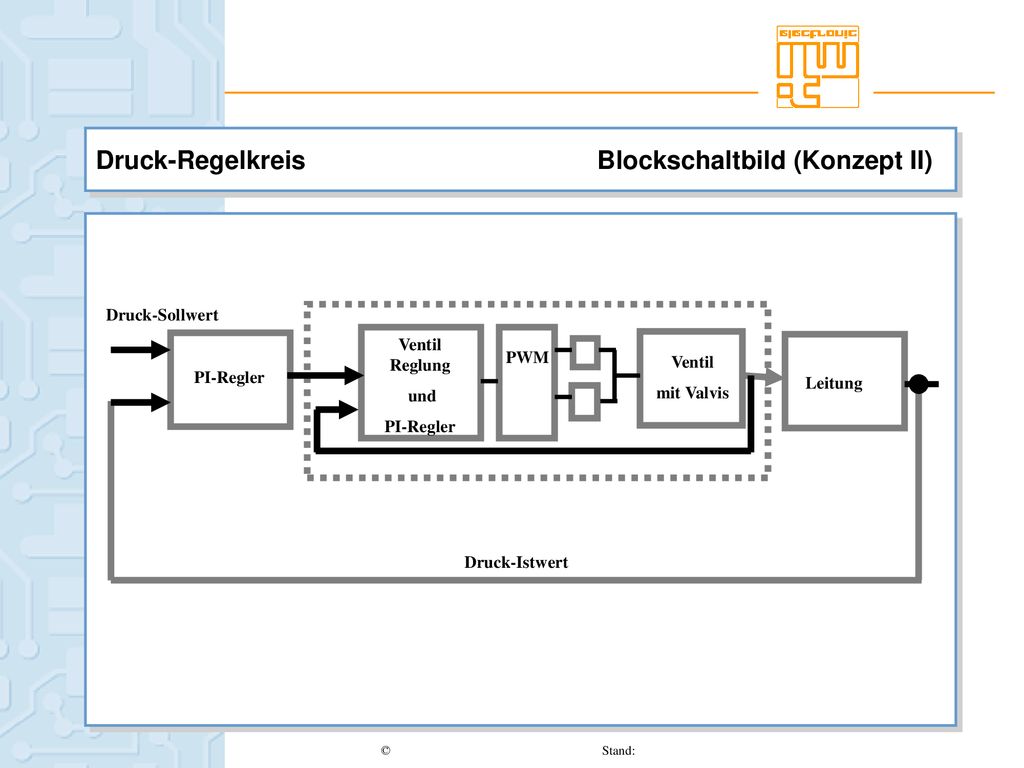

Druck-Regelkreis Blockschaltbild (Konzept II)
Druck-Sollwert PI-Regler Ventil Reglung und PI-Regler PWM Ventil mit Valvis Leitung Druck-Istwert Stand:
5
Ventil Pos. - Steuersignale
Temp - Regelkreis - Strategien 4 - Aufbau Überblick IX5002 (1) IX5002 (2) Tank Kaltwasser Temp - Istwert TAA431 Warmwasser Ventil Pos. - Steuersignale Ventil (1) Pos.- Istwert Ventil (2) Pos.- Istwert AC VDC 2 x AC2502 Temp- Sollwert AC1309 Stand:
6
Temp - Regelkreis Blockschaltbild (Konzept I)
Temp-Sollwert PI-Regler Ventil mit Valvis Leitung Temp-Istwert Stand:
7
Temp - Regelkreis Blockschaltbild (Konzept II)
Temp-Sollwert PI-Regler Ventil Regelung und PI-Regler PWM Ventil mit Valvis Leitung Temp-Istwert Stand:
