PODNO GRIJANJE, PA TO MOŽE SVAKO, ILI ?

Präsentation zum Thema: "PODNO GRIJANJE, PA TO MOŽE SVAKO, ILI ?"—  Präsentation transkript:

1 PODNO GRIJANJE, PA TO MOŽE SVAKO, ILI ?
ZAHTJEVI U POGLEDU KVALITETE , KOJE BI STE VI TREBALI POSTAVITI

2 Nije baš onako kako bi trebalo?
Koja tehnička pravila nisu poštovana? Koliko vidite, sva ! Fiksiranje cijevi Dilatacijska fuga?? Pogrešno postavljena rubna traka.. Postavljena?? Raster / razmak cijevi pri polaganju / Adnan Hodzic / REHAU Academy

3 Poštovati zahtjeve Podna obloga i podno opterećenje
Toplinsko opterećenje DIN EN 12831 Mokri i suhi estrih DIN 18560 Krugovi grijaja i fuge DIN i DIN EN 1264 Zvučna izolacija DIN 4109 i VDI 4100 Toplinska izolacija DIN EN 1264 i EnEV Hidroizolacija DIN 18195 / Adnan Hodzic / REHAU Academy

4 I na sve to moram paziti? Ma nema šanse!
VDI 2078 DIN 18560 DIN 4102 EnEV DIN 18195 DIN EN 12831 DIN 18202 VDI 4100 DIN 4108 DIN EN 1264 DIN EN ISO 15875 DIN 4109 / Adnan Hodzic / REHAU Academy

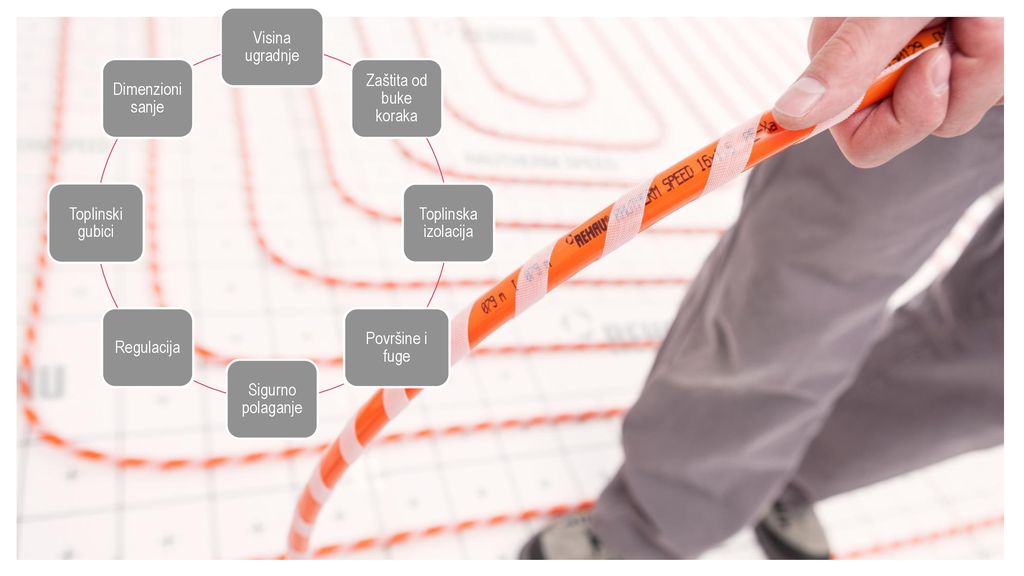

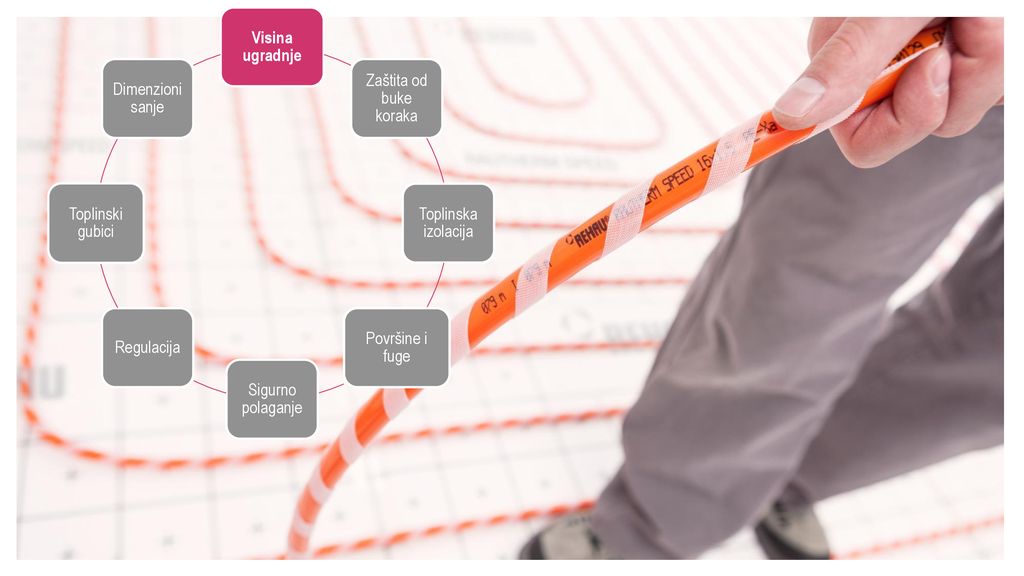

5 Visina ugradnje Zaštita od buke koraka Toplinska izolacija Površine i fuge Sigurno polaganje Regulacija Toplinski gubici Dimenzionisanje

6 Visina ugradnje Zaštita od buke koraka Toplinska izolacija Površine i fuge Sigurno polaganje Regulacija Toplinski gubici Dimenzionisanje

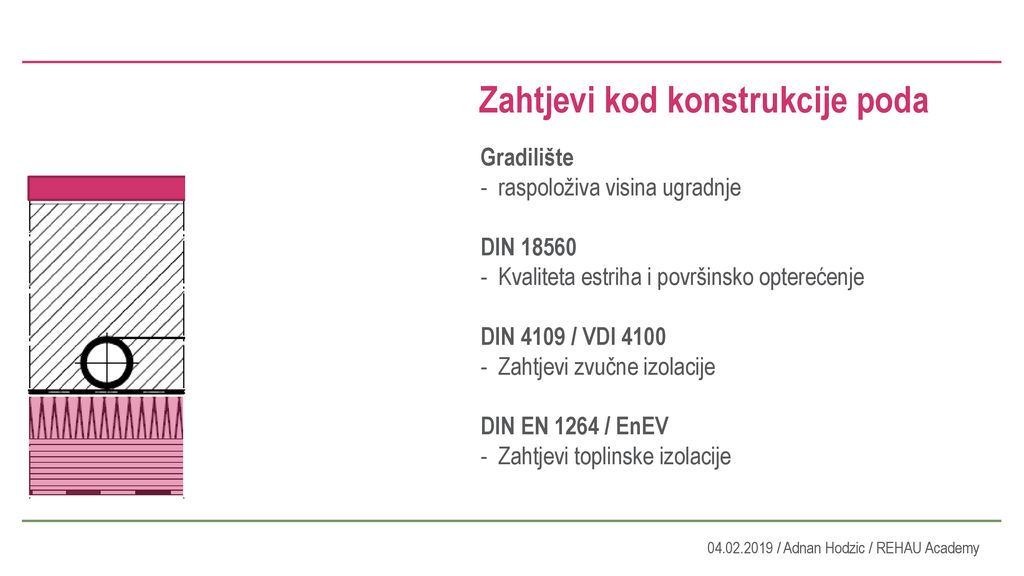

7 Zahtjevi kod konstrukcije poda
Gradilište raspoloživa visina ugradnje DIN 18560 Kvaliteta estriha i površinsko opterećenje DIN 4109 / VDI 4100 Zahtjevi zvučne izolacije DIN EN 1264 / EnEV Zahtjevi toplinske izolacije / Adnan Hodzic / REHAU Academy

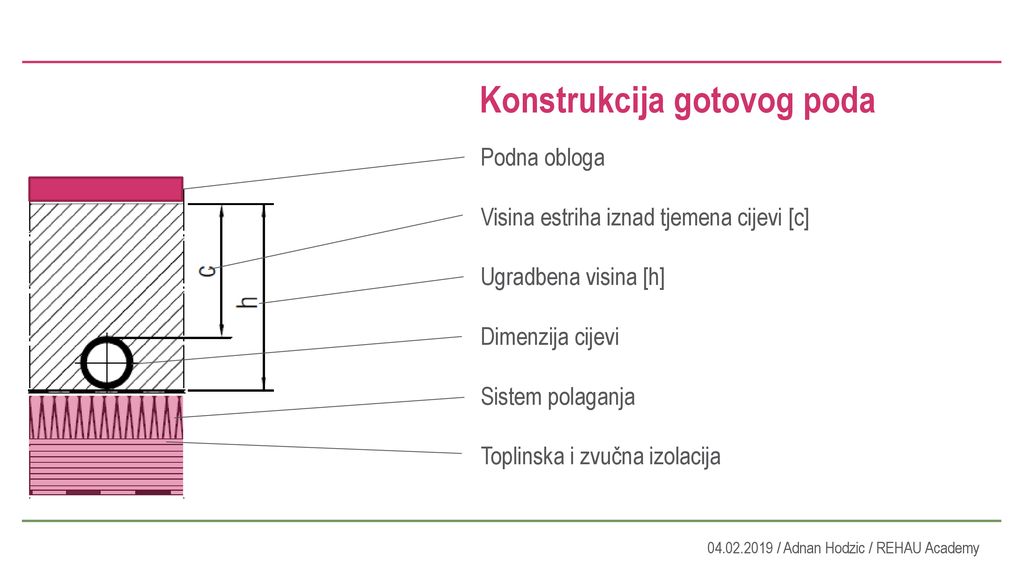

8 Konstrukcija gotovog poda
Podna obloga Visina estriha iznad tjemena cijevi [c] Ugradbena visina [h] Dimenzija cijevi Sistem polaganja Toplinska i zvučna izolacija / Adnan Hodzic / REHAU Academy

9 Šta je ovdje otišlo po zlu …
Bildquelle: FUSSBODEN-ATLAS von Dr.A.Unger / Adnan Hodzic / REHAU Academy

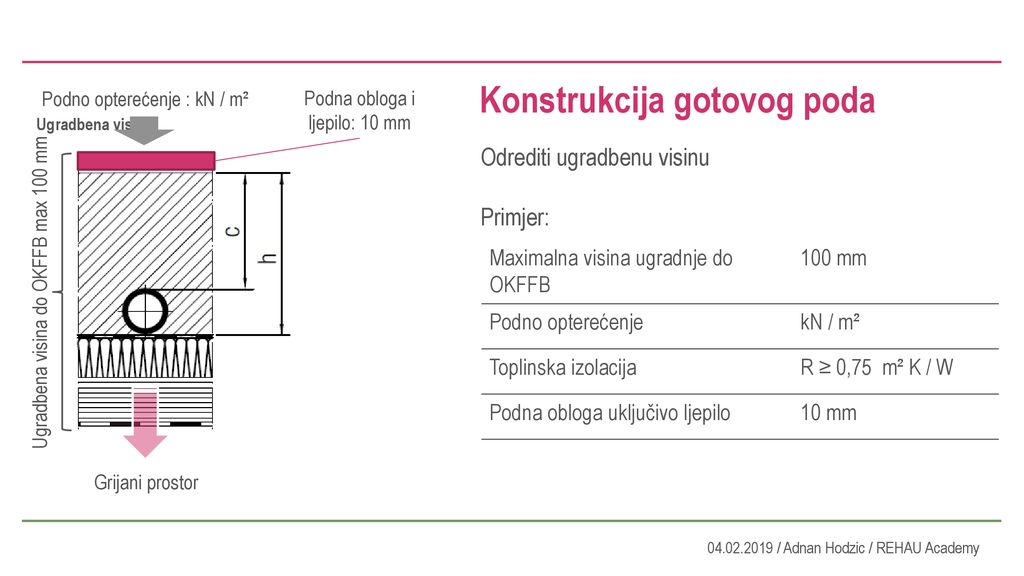

10 Konstrukcija gotovog poda
Podno opterećenje : kN / m² Podna obloga i ljepilo: 10 mm Ugradbena visina Odrediti ugradbenu visinu Primjer: Maximalna visina ugradnje do OKFFB 100 mm Podno opterećenje kN / m² Toplinska izolacija R ≥ 0,75 m² K / W Podna obloga uključivo ljepilo 10 mm Ugradbena visina do OKFFB max 100 mm Grijani prostor / Adnan Hodzic / REHAU Academy

11 Konstrukcija gotovog poda
Podno opterećenje : kN / m² Podna obloga i ljepilo: 10 mm Visina ugradnjeufbauhöhe bestimmen Estrih CAF 5 - F 5 Pokrivenost preko tjemena cijevi c = 45 mm Visina ugradnje h = 62 mm RAUTHERM S cijev 17 x 2,0 mm Gljivasta ploča VARIONOVA 40 (2cm izolacije) Visina ugradnje do OKFFB max 100 mm Visina ugradnje do OKFFB 92 mm Toplinska izolacija Zvučna izolacija Grijani prostor / Adnan Hodzic / REHAU Academy

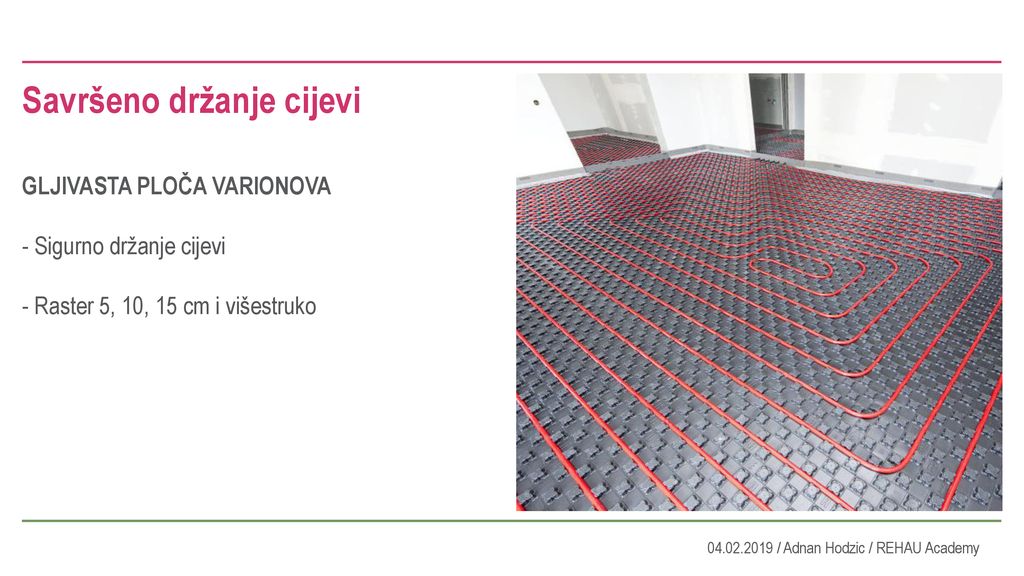

12 Savršeno držanje cijevi
GLJIVASTA PLOČA VARIONOVA Sigurno držanje cijevi - Raster 5, 10, 15 cm i višestruko / Adnan Hodzic / REHAU Academy

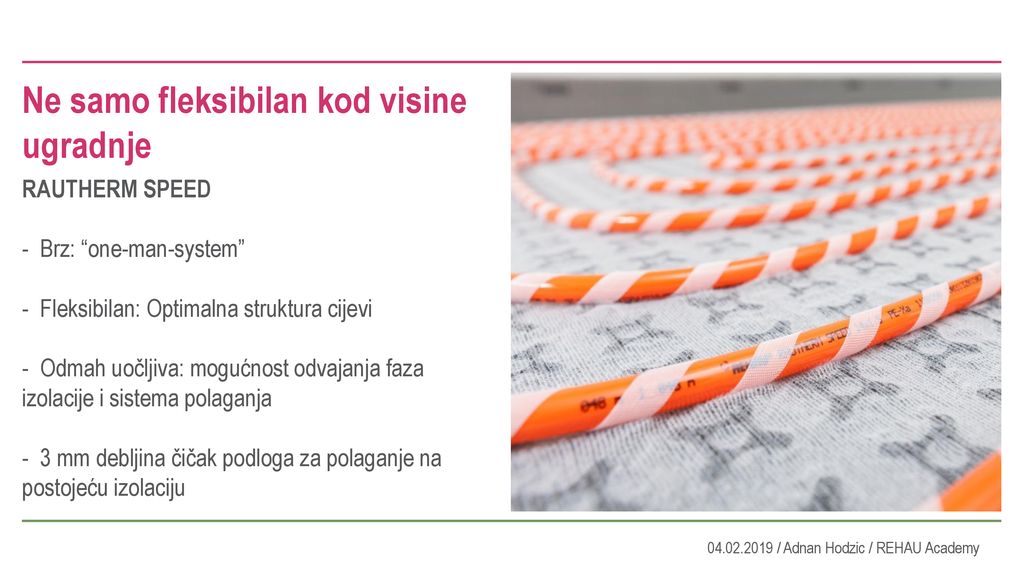

13 Ne samo fleksibilan kod visine ugradnje
RAUTHERM SPEED Brz: “one-man-system” Fleksibilan: Optimalna struktura cijevi Odmah uočljiva: mogućnost odvajanja faza izolacije i sistema polaganja 3 mm debljina čičak podloga za polaganje na postojeću izolaciju / Adnan Hodzic / REHAU Academy

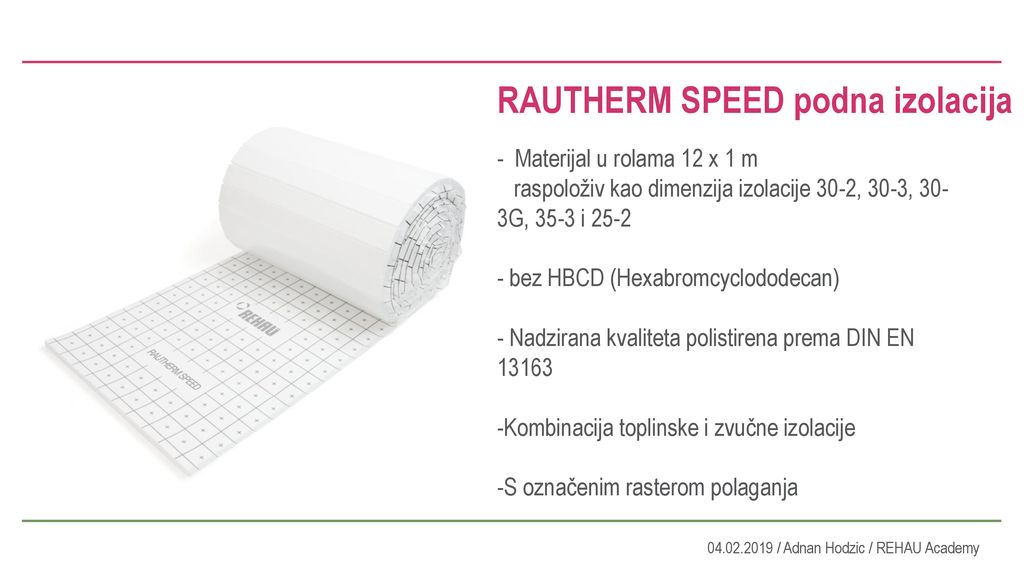

14 RAUTHERM SPEED podna izolacija
Materijal u rolama 12 x 1 m raspoloživ kao dimenzija izolacije 30-2, 30-3, 30-3G, 35-3 i 25-2 bez HBCD (Hexabromcyclododecan) Nadzirana kvaliteta polistirena prema DIN EN 13163 Kombinacija toplinske i zvučne izolacije S označenim rasterom polaganja / Adnan Hodzic / REHAU Academy

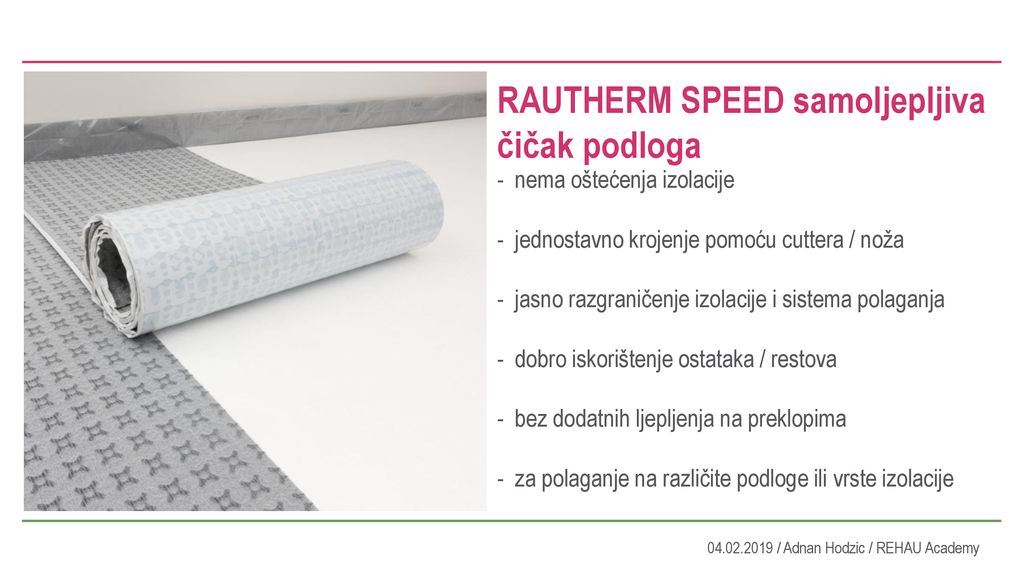

15 RAUTHERM SPEED samoljepljiva čičak podloga
nema oštećenja izolacije jednostavno krojenje pomoću cuttera / noža jasno razgraničenje izolacije i sistema polaganja dobro iskorištenje ostataka / restova bez dodatnih ljepljenja na preklopima za polaganje na različite podloge ili vrste izolacije / Adnan Hodzic / REHAU Academy

16 Visina ugradnje Zaštita od buke koraka Toplinska izolacija Površine i fuge Sigurno polaganje Regulacija Toplinski gubici Dimenzionisanje

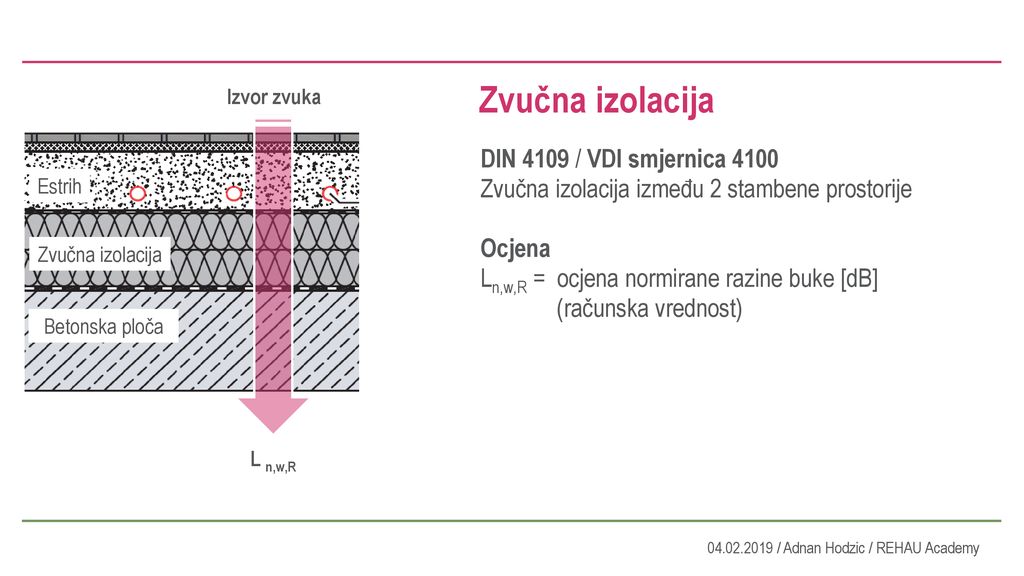

17 Zvučna izolacija Izvor zvuka DIN 4109 / VDI smjernica 4100 Zvučna izolacija između 2 stambene prostorije Ocjena Ln,w,R = ocjena normirane razine buke [dB] (računska vrednost) Estrih Zvučna izolacija Betonska ploča L n,w,R / Adnan Hodzic / REHAU Academy

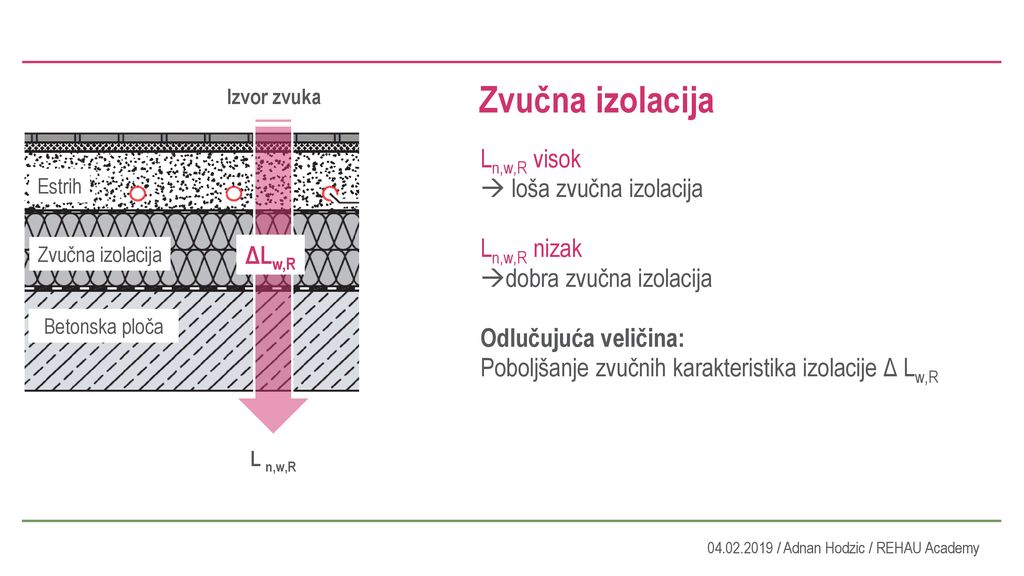

18 Zvučna izolacija Ln,w,R visok  loša zvučna izolacija Ln,w,R nizak
Izvor zvuka Ln,w,R visok  loša zvučna izolacija Ln,w,R nizak dobra zvučna izolacija Odlučujuća veličina: Poboljšanje zvučnih karakteristika izolacije Δ Lw,R Estrih Zvučna izolacija ΔLw,R Betonska ploča L n,w,R / Adnan Hodzic / REHAU Academy

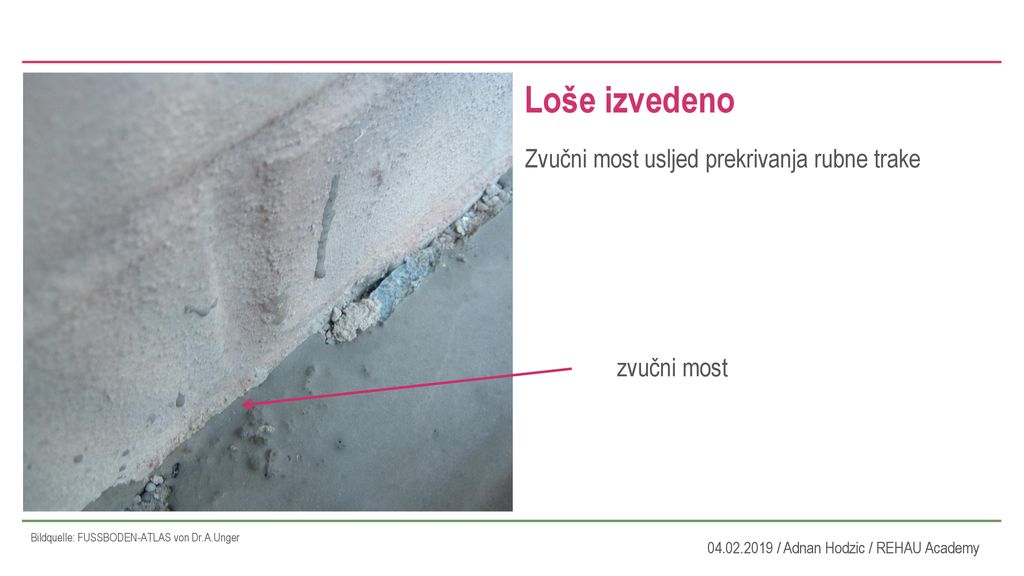

19 Loše izvedeno Zvučni most usljed prekrivanja rubne trake zvučni most
Bildquelle: FUSSBODEN-ATLAS von Dr.A.Unger / Adnan Hodzic / REHAU Academy

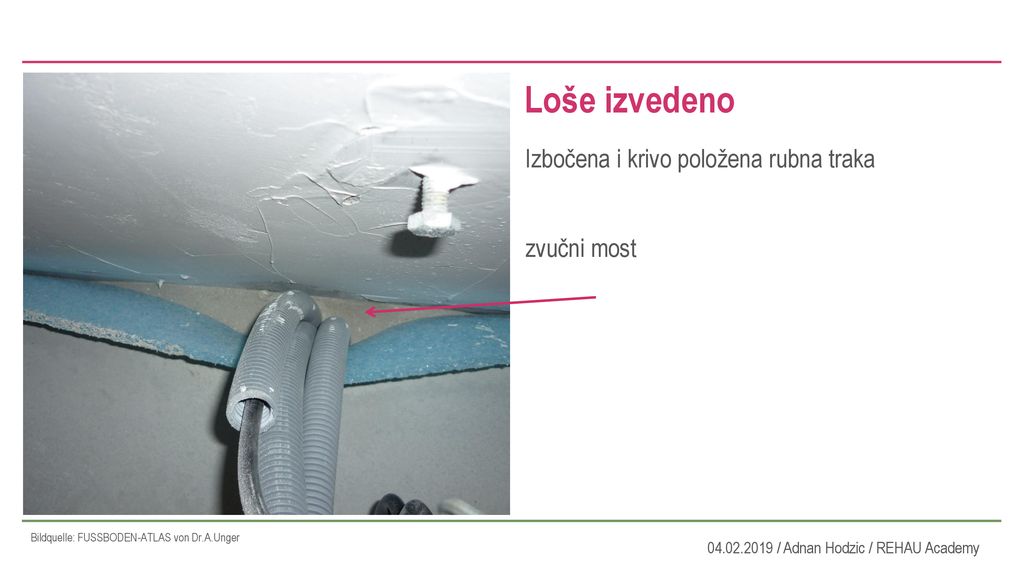

20 Loše izvedeno Izbočena i krivo položena rubna traka zvučni most
Bildquelle: FUSSBODEN-ATLAS von Dr.A.Unger / Adnan Hodzic / REHAU Academy

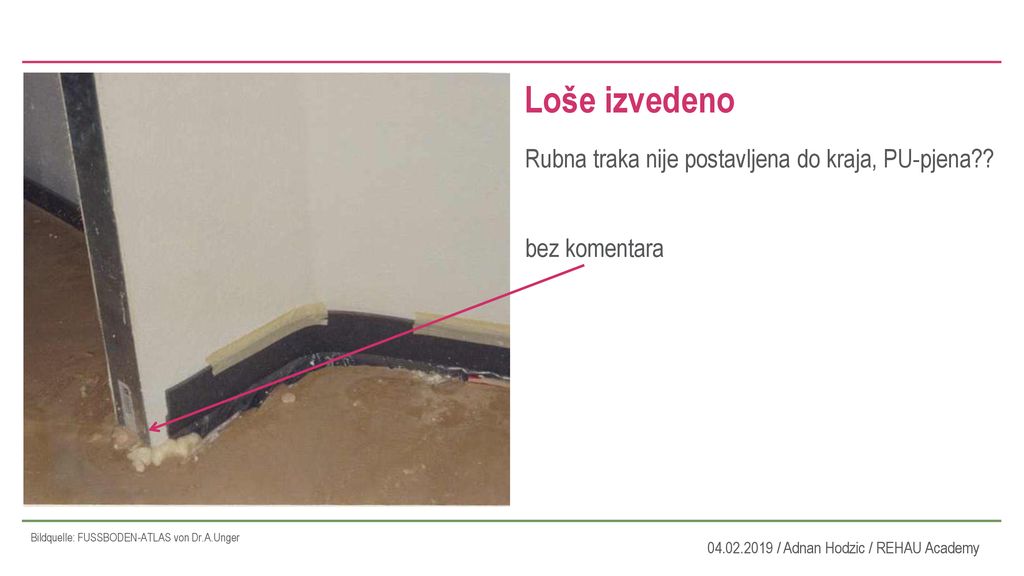

21 Loše izvedeno Rubna traka nije postavljena do kraja, PU-pjena?? bez komentara Bildquelle: FUSSBODEN-ATLAS von Dr.A.Unger / Adnan Hodzic / REHAU Academy

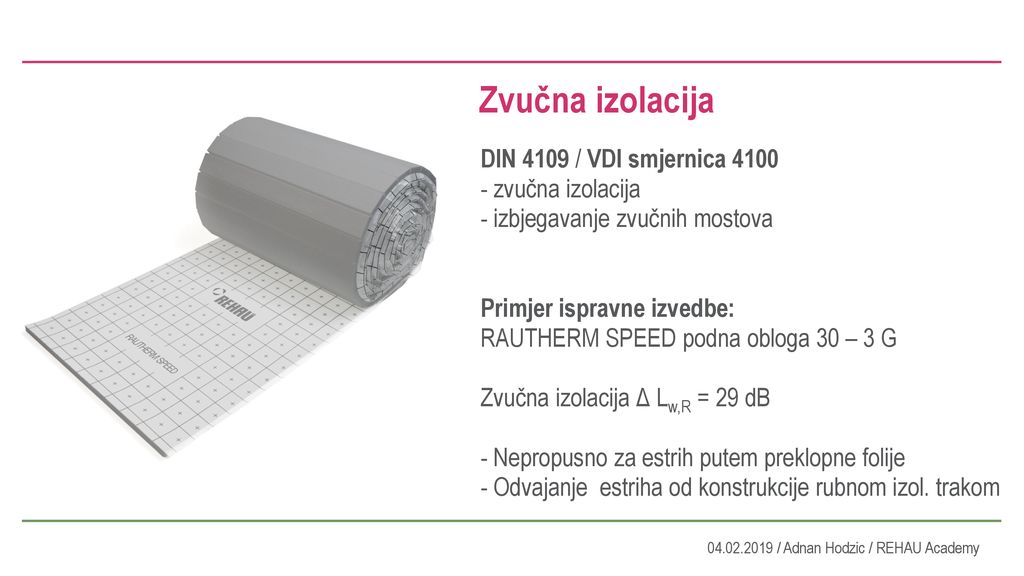

22 Zvučna izolacija DIN 4109 / VDI smjernica 4100
zvučna izolacija - izbjegavanje zvučnih mostova Primjer ispravne izvedbe: RAUTHERM SPEED podna obloga 30 – 3 G Zvučna izolacija Δ Lw,R = 29 dB - Nepropusno za estrih putem preklopne folije - Odvajanje estriha od konstrukcije rubnom izol. trakom / Adnan Hodzic / REHAU Academy

23 Visina ugradnje Zaštita od buke koraka Toplinska izolacija Površine i fuge Sigurno polaganje Regulacija Toplinski gubici Dimenzionisanje

24 Toplinska izolacija DIN EN 1264 / EnEV Zahtjevi na toplinske izolacije
D1  ispod je grijani prostor R > 0,75 m²K / W D2  prostor ispod je bez grijanja ili se povremeno grije, ili direktno na tlu R > 1,25 m²K / W D3  ispod je vanjski prostor na vanjskoj projektnoj temperaturi -5°C > Td > -15°C R > 2,00 m²K / W / Adnan Hodzic / REHAU Academy

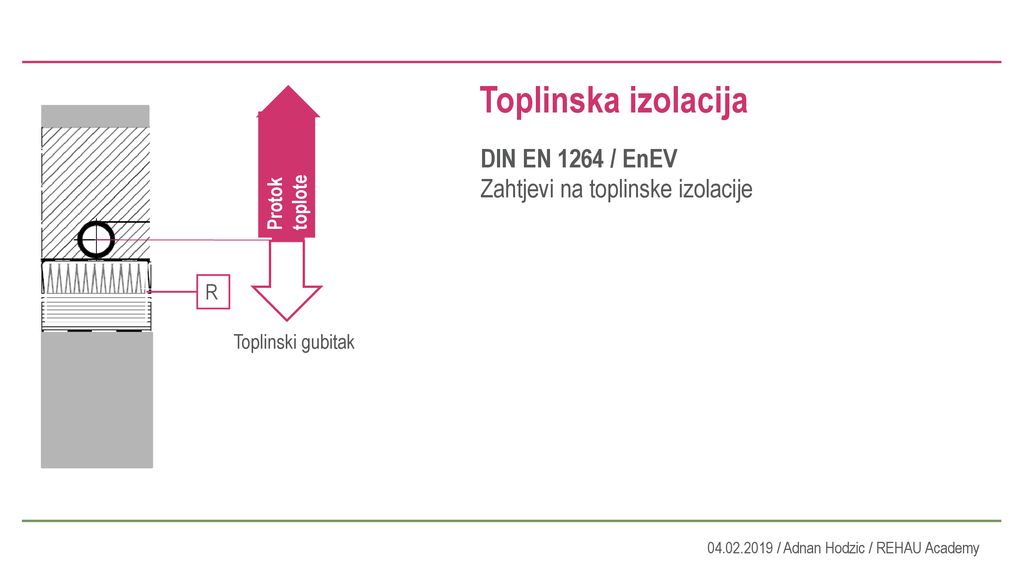

25 Toplinska izolacija DIN EN 1264 / EnEV Zahtjevi na toplinske izolacije
Protok toplote R Toplinski gubitak / Adnan Hodzic / REHAU Academy

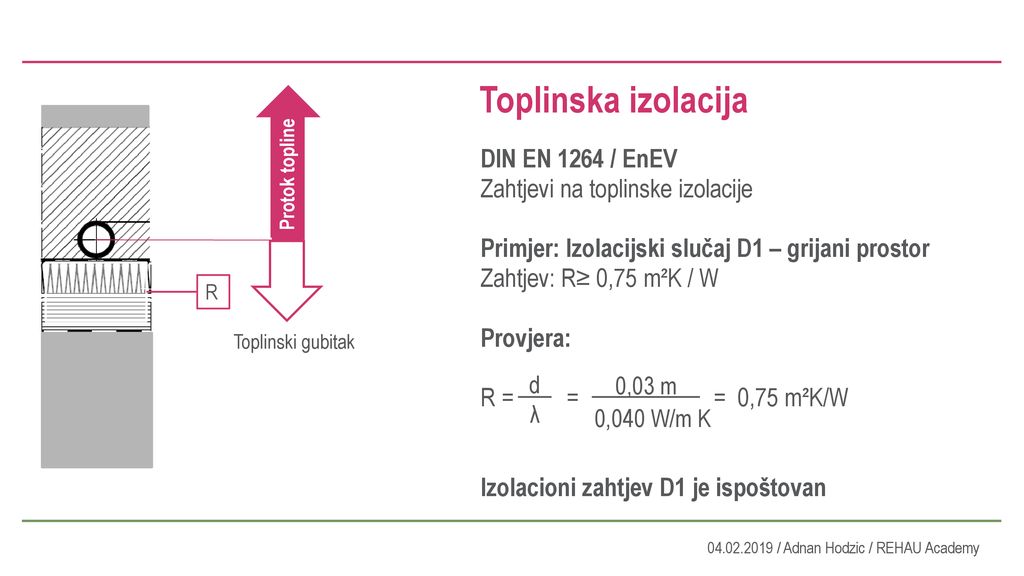

26 Toplinska izolacija DIN EN 1264 / EnEV Zahtjevi na toplinske izolacije Primjer: Izolacijski slučaj D1 – grijani prostor Zahtjev: R≥ 0,75 m²K / W Provjera: R = Protok topline R Toplinski gubitak d λ / Adnan Hodzic / REHAU Academy

27 Toplinska izolacija DIN EN 1264 / EnEV Zahtjevi na toplinske izolacije Primjer: Izolacijski slučaj D1 – grijani prostor Zahtjev: R≥ 0,75 m²K / W Provjera: R = = = 0,75 m²K/W Izolacioni zahtjev D1 je ispoštovan Protok topline R Toplinski gubitak d 0,03 m λ 0,040 W/m K / Adnan Hodzic / REHAU Academy

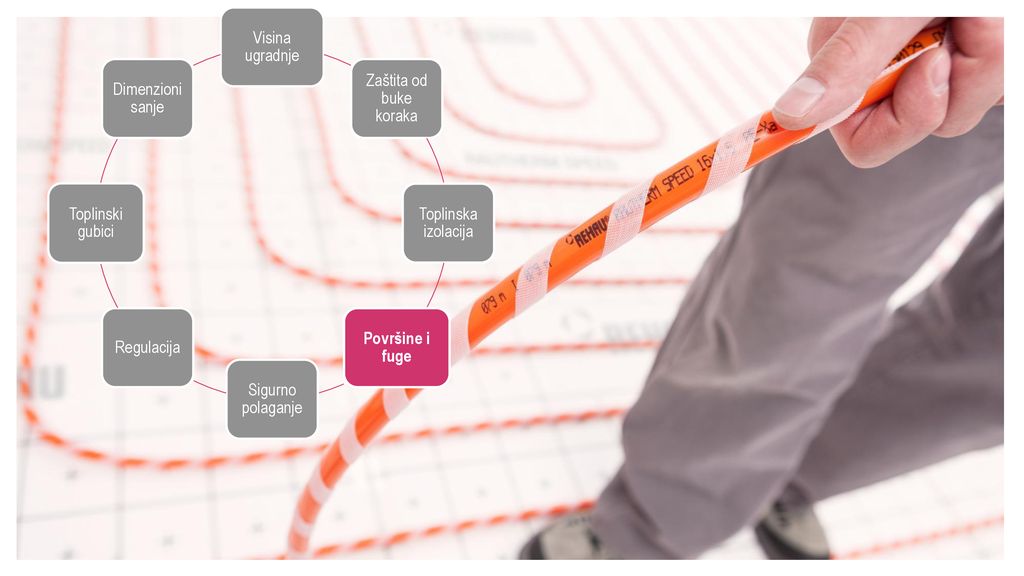

28 Visina ugradnje Zaštita od buke koraka Toplinska izolacija Površine i fuge Sigurno polaganje Regulacija Toplinski gubici Dimenzionisanje

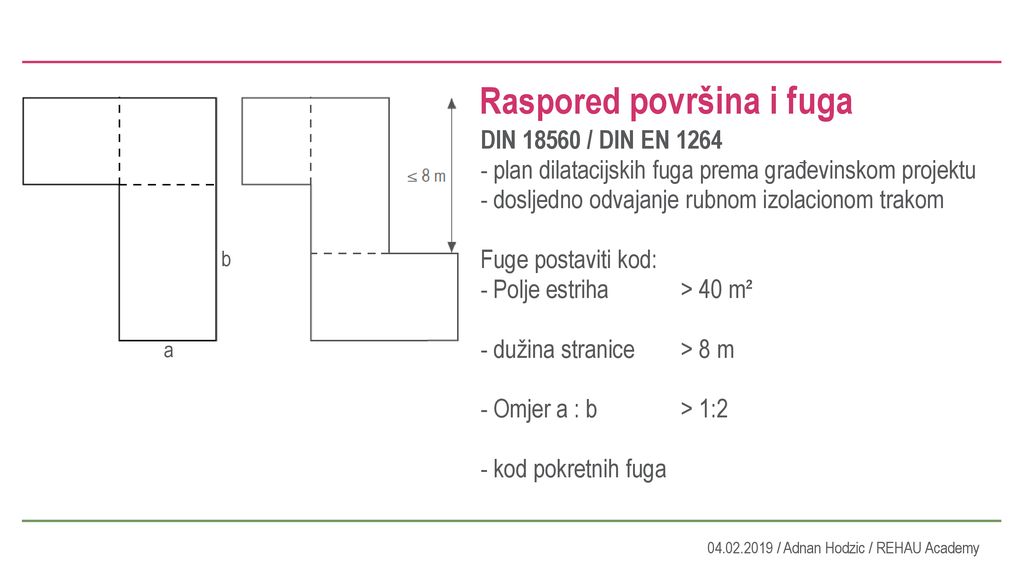

29 Raspored površina i fuga
DIN / DIN EN 1264 plan dilatacijskih fuga prema građevinskom projektu dosljedno odvajanje rubnom izolacionom trakom Fuge postaviti kod: - Polje estriha > 40 m² - dužina stranice > 8 m - Omjer a : b > 1:2 - kod pokretnih fuga b a / Adnan Hodzic / REHAU Academy

30 Loše izvedeno Izvedba fuga? Rubna izolaciona traka ? Zvučna i toplinska izolacija? / Adnan Hodzic / REHAU Academy

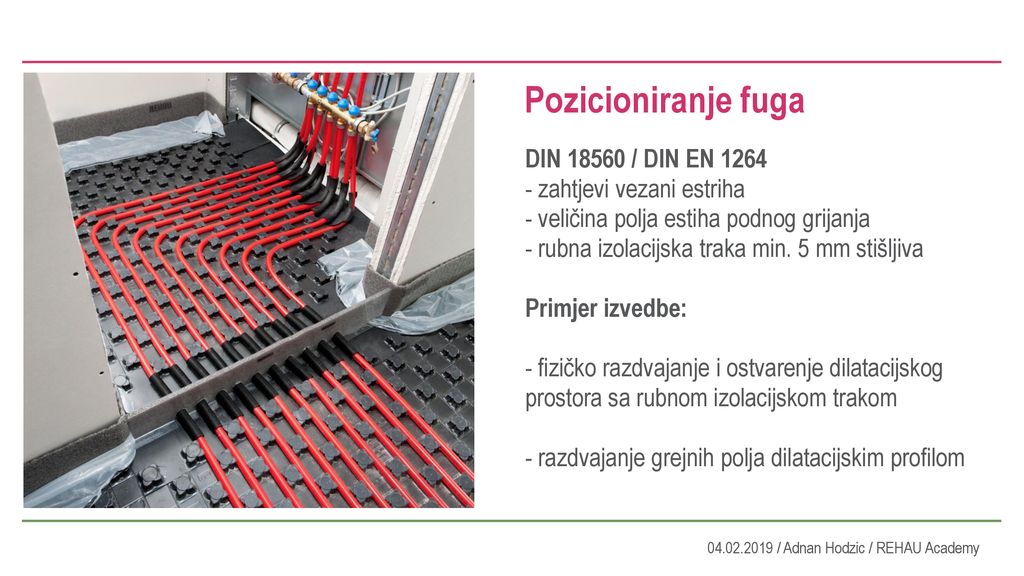

31 Pozicioniranje fuga DIN 18560 / DIN EN 1264 zahtjevi vezani estriha
veličina polja estiha podnog grijanja rubna izolacijska traka min. 5 mm stišljiva Primjer izvedbe: fizičko razdvajanje i ostvarenje dilatacijskog prostora sa rubnom izolacijskom trakom razdvajanje grejnih polja dilatacijskim profilom / Adnan Hodzic / REHAU Academy

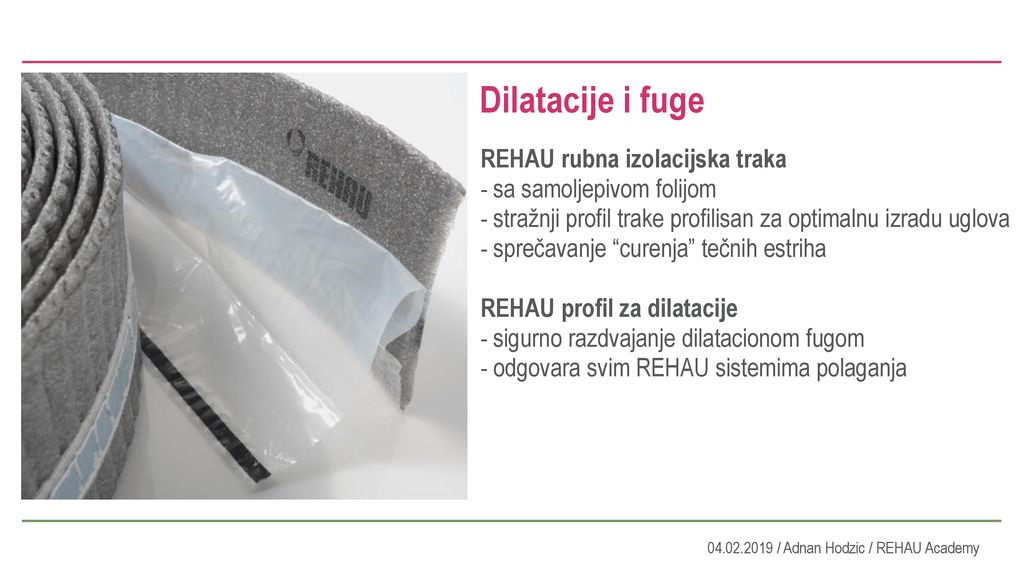

32 Dilatacije i fuge REHAU rubna izolacijska traka
sa samoljepivom folijom stražnji profil trake profilisan za optimalnu izradu uglova sprečavanje “curenja” tečnih estriha REHAU profil za dilatacije sigurno razdvajanje dilatacionom fugom odgovara svim REHAU sistemima polaganja / Adnan Hodzic / REHAU Academy

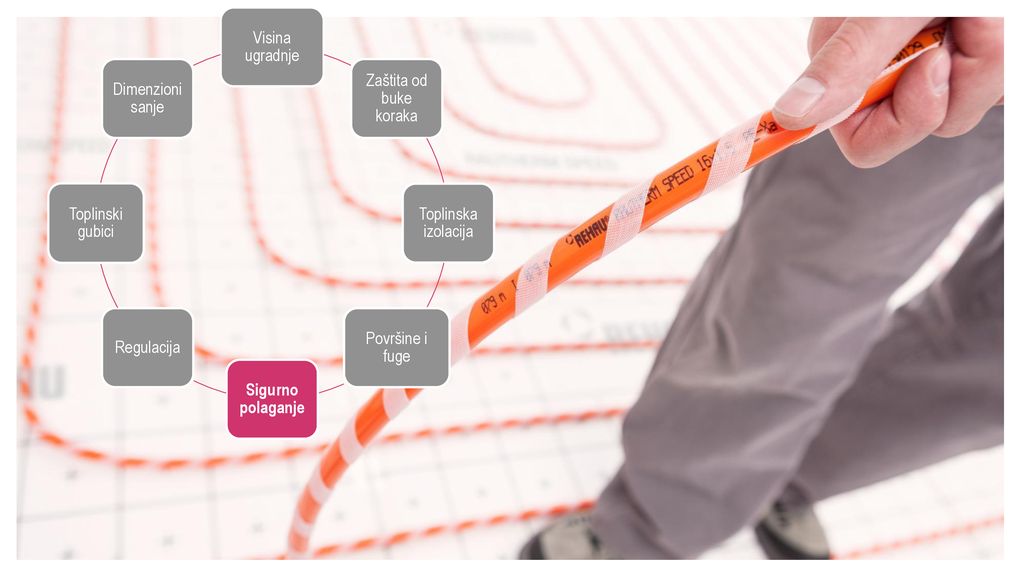

33 Visina ugradnje Zaštita od buke koraka Toplinska izolacija Površine i fuge Sigurno polaganje Regulacija Toplinski gubici Dimenzionisanje

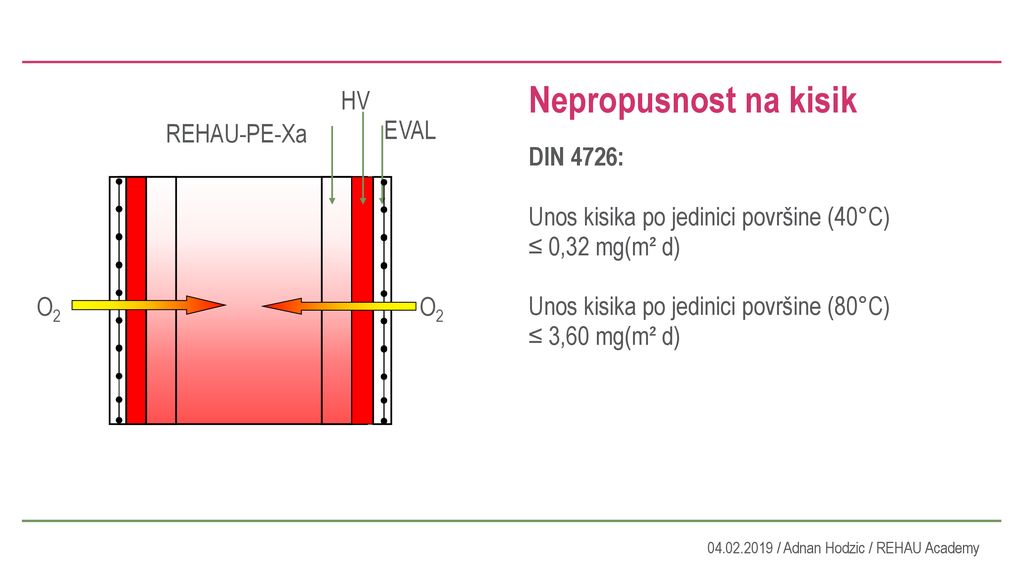

34 Nepropusnost na kisik HV EVAL REHAU-PE-Xa
DIN 4726: Unos kisika po jedinici površine (40°C) ≤ 0,32 mg(m² d) Unos kisika po jedinici površine (80°C) ≤ 3,60 mg(m² d) / Adnan Hodzic / REHAU Academy

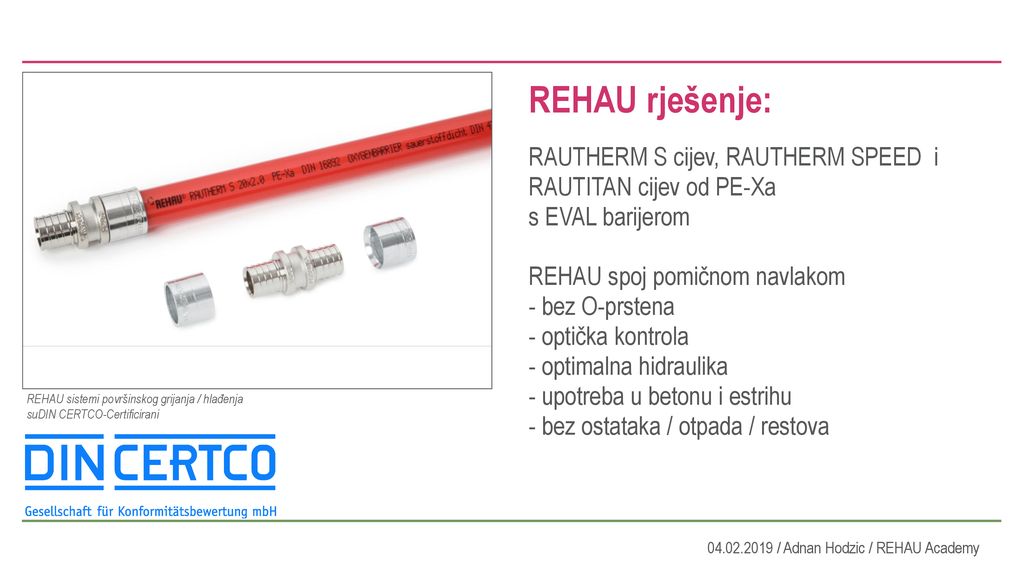

35 REHAU rješenje: RAUTHERM S cijev, RAUTHERM SPEED i RAUTITAN cijev od PE-Xa s EVAL barijerom REHAU spoj pomičnom navlakom - bez O-prstena - optička kontrola - optimalna hidraulika upotreba u betonu i estrihu bez ostataka / otpada / restova REHAU sistemi površinskog grijanja / hlađenja suDIN CERTCO-Certificirani / Adnan Hodzic / REHAU Academy

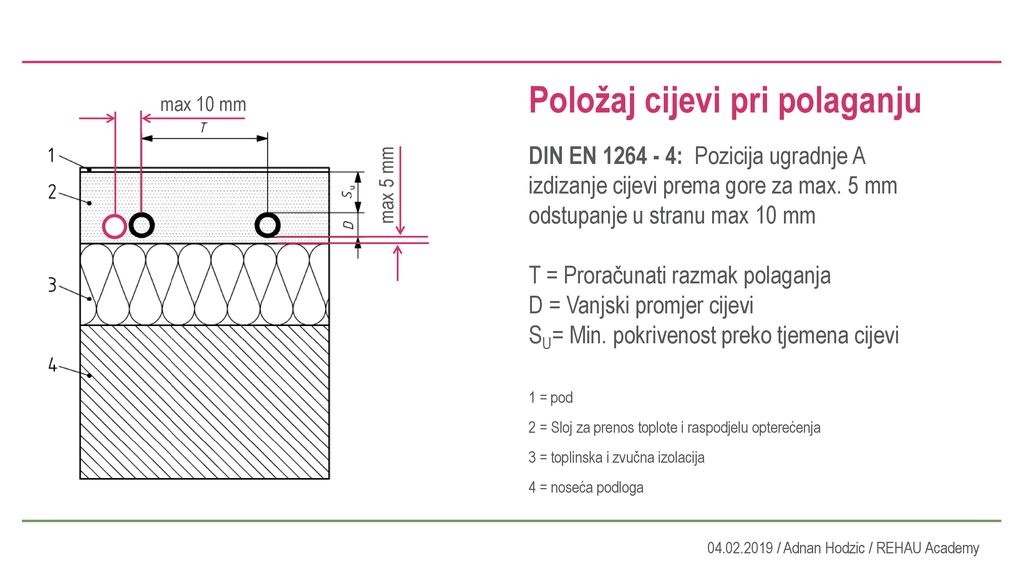

36 Položaj cijevi pri polaganju
max 10 mm DIN EN : Pozicija ugradnje A izdizanje cijevi prema gore za max. 5 mm odstupanje u stranu max 10 mm T = Proračunati razmak polaganja D = Vanjski promjer cijevi SU= Min. pokrivenost preko tjemena cijevi 1 = pod 2 = Sloj za prenos toplote i raspodjelu opterećenja 3 = toplinska i zvučna izolacija 4 = noseća podloga max 5 mm / Adnan Hodzic / REHAU Academy

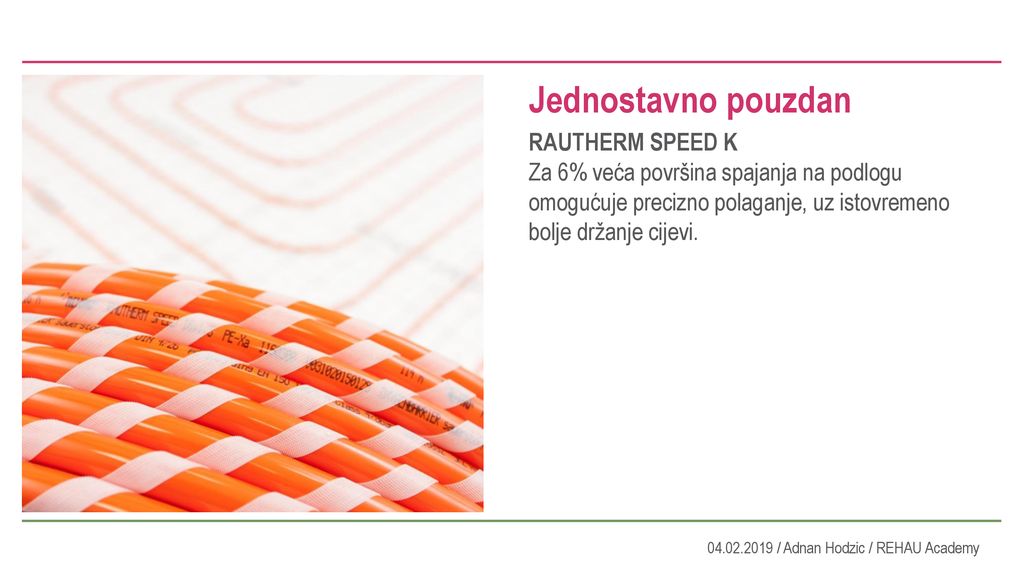

37 Jednostavno pouzdan RAUTHERM SPEED K Za 6% veća površina spajanja na podlogu omogućuje precizno polaganje, uz istovremeno bolje držanje cijevi. / Adnan Hodzic / REHAU Academy

38 Visina ugradnje Zaštita od buke koraka Toplinska izolacija Površine i fuge Sigurno polaganje Regulacija Toplinski gubici Dimenzionisanje

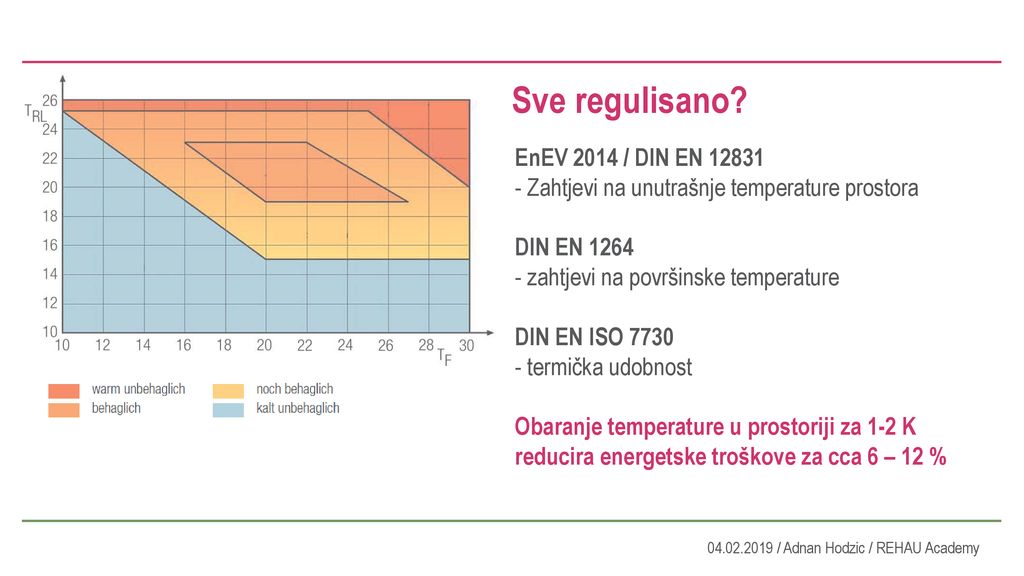

39 Sve regulisano? EnEV 2014 / DIN EN Zahtjevi na unutrašnje temperature prostora DIN EN 1264 zahtjevi na površinske temperature DIN EN ISO 7730 termička udobnost Obaranje temperature u prostoriji za 1-2 K reducira energetske troškove za cca 6 – 12 % / Adnan Hodzic / REHAU Academy

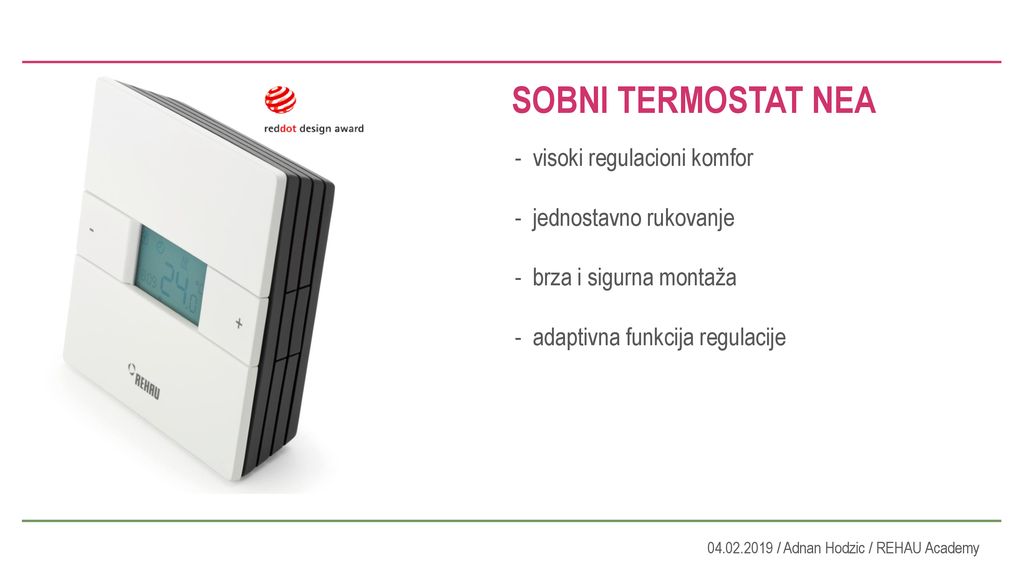

40 SOBNI TERMOSTAT NEA visoki regulacioni komfor jednostavno rukovanje
brza i sigurna montaža adaptivna funkcija regulacije / Adnan Hodzic / REHAU Academy

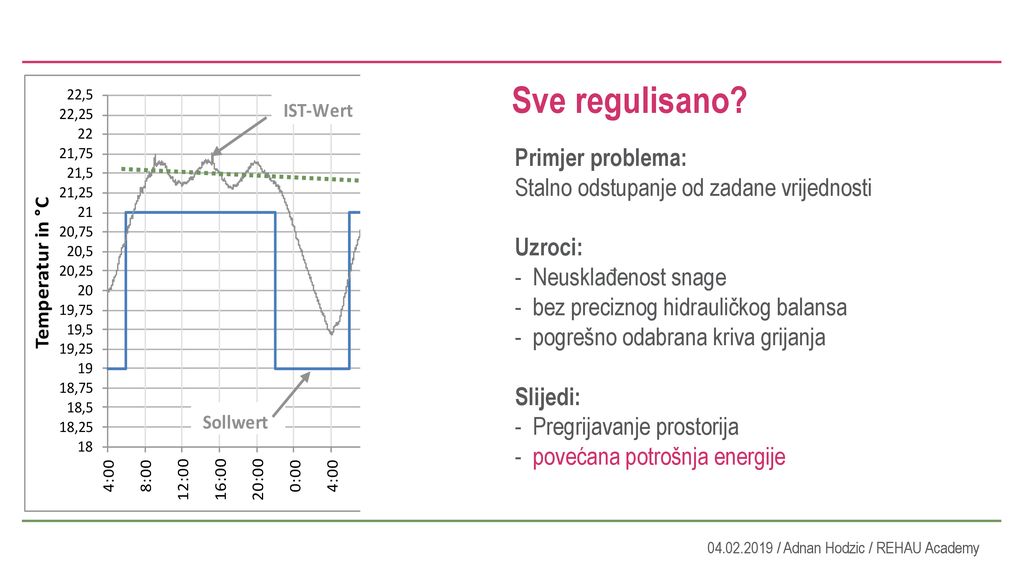

41 Sve regulisano? Primjer problema:
Stalno odstupanje od zadane vrijednosti Uzroci: Neusklađenost snage bez preciznog hidrauličkog balansa pogrešno odabrana kriva grijanja Slijedi: Pregrijavanje prostorija povećana potrošnja energije / Adnan Hodzic / REHAU Academy

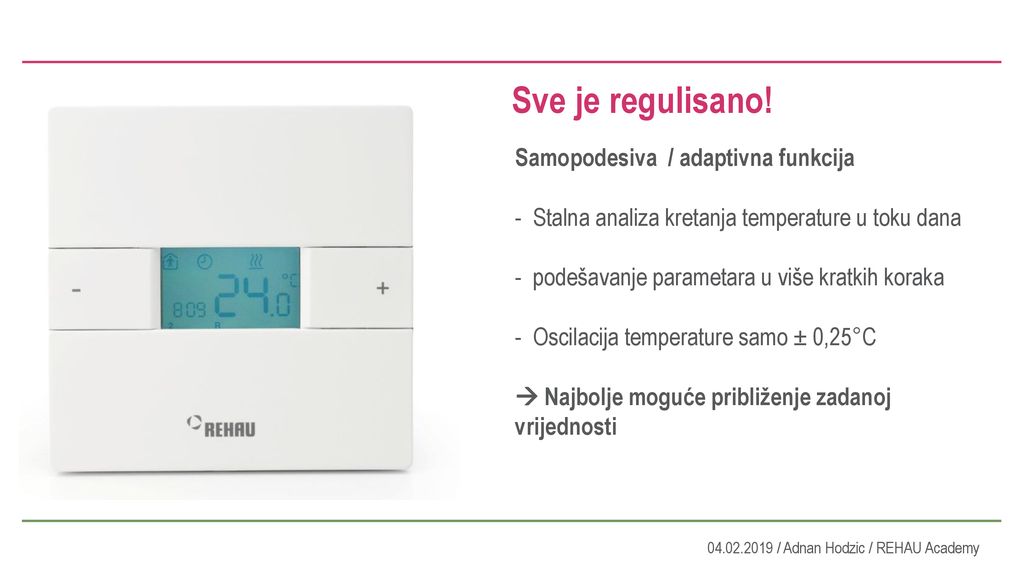

42 Sve je regulisano! Samopodesiva / adaptivna funkcija
Stalna analiza kretanja temperature u toku dana podešavanje parametara u više kratkih koraka Oscilacija temperature samo ± 0,25°C  Najbolje moguće približenje zadanoj vrijednosti / Adnan Hodzic / REHAU Academy

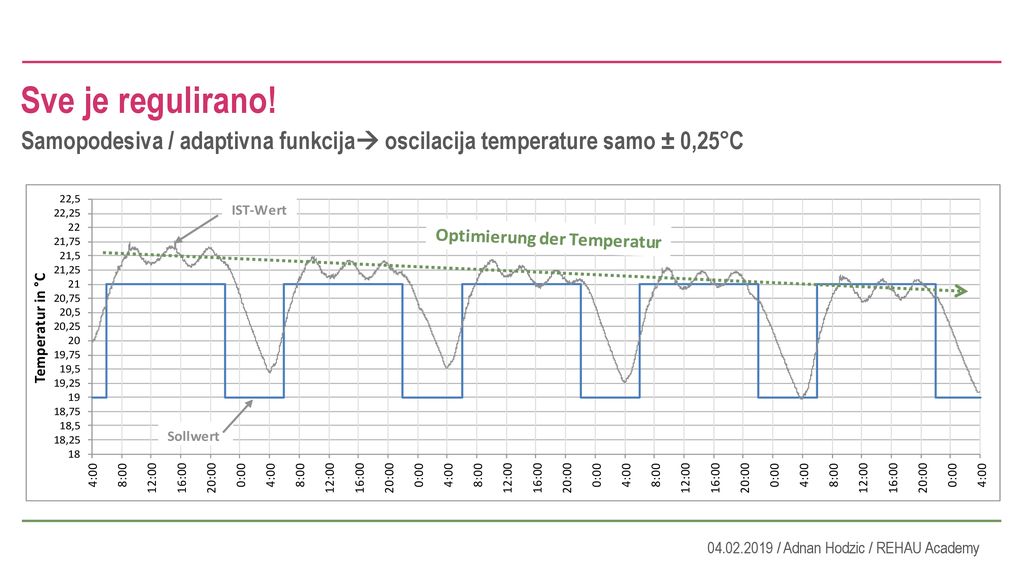

43 Sve je regulirano! Samopodesiva / adaptivna funkcija oscilacija temperature samo ± 0,25°C / Adnan Hodzic / REHAU Academy

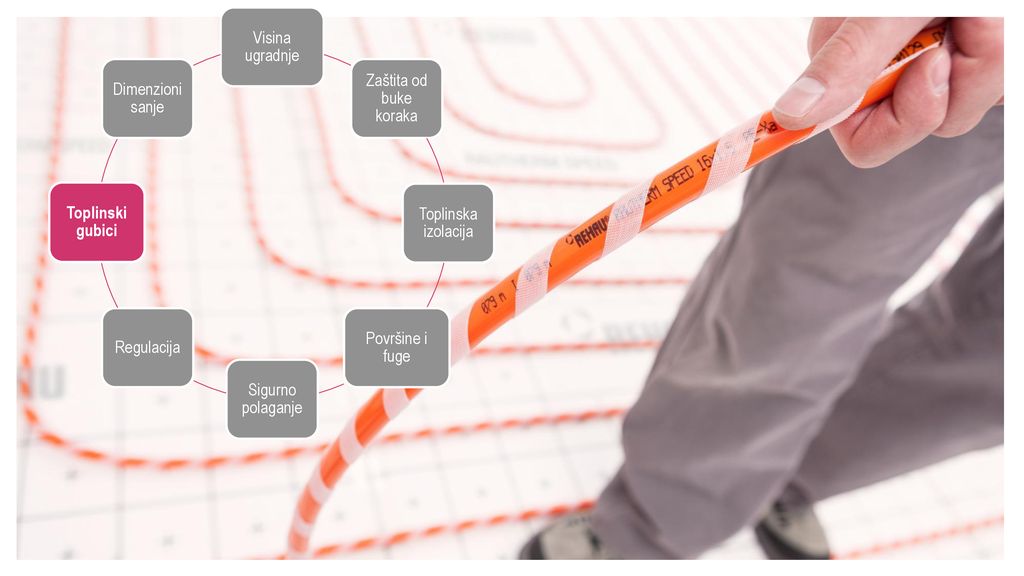

44 Visina ugradnje Zaštita od buke koraka Toplinska izolacija Površine i fuge Sigurno polaganje Regulacija Toplinski gubici Dimenzionisanje

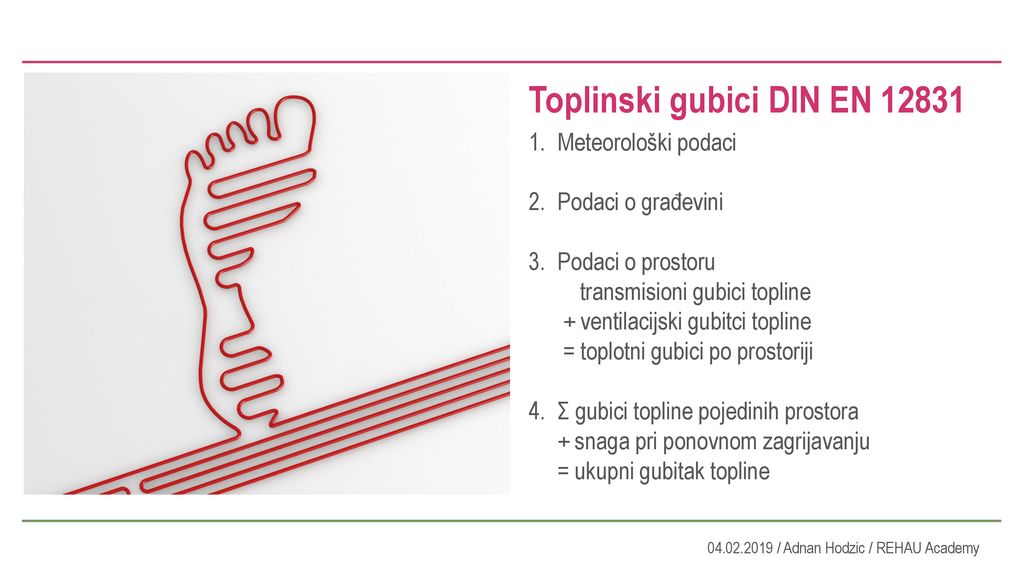

45 Toplinski gubici DIN EN 12831
Meteorološki podaci Podaci o građevini Podaci o prostoru transmisioni gubici topline + ventilacijski gubitci topline = toplotni gubici po prostoriji Σ gubici topline pojedinih prostora + snaga pri ponovnom zagrijavanju = ukupni gubitak topline / Adnan Hodzic / REHAU Academy

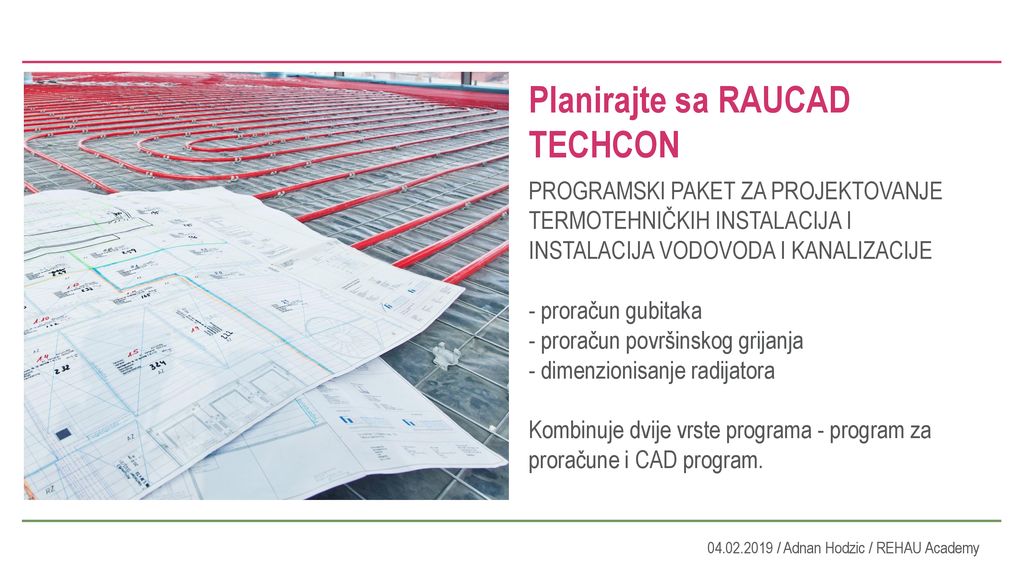

46 Planirajte sa RAUCAD TECHCON
PROGRAMSKI PAKET ZA PROJEKTOVANJE TERMOTEHNIČKIH INSTALACIJA I INSTALACIJA VODOVODA I KANALIZACIJE - proračun gubitaka proračun površinskog grijanja - dimenzionisanje radijatora Kombinuje dvije vrste programa - program za proračune i CAD program. / Adnan Hodzic / REHAU Academy

47 Visina ugradnje Zaštita od buke koraka Toplinska izolacija Površine i fuge Sigurno polaganje Regulacija Toplinski gubici Dimenzionisanje

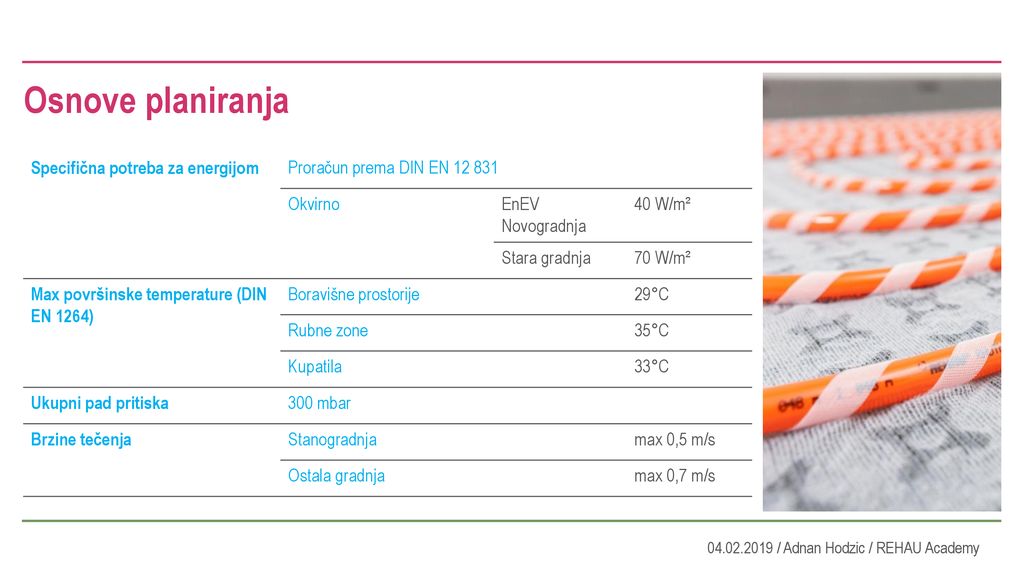

48 Osnove planiranja Specifična potreba za energijom
Proračun prema DIN EN Okvirno EnEV Novogradnja 40 W/m² Stara gradnja 70 W/m² Max površinske temperature (DIN EN 1264) Boravišne prostorije 29°C Rubne zone 35°C Kupatila 33°C Ukupni pad pritiska 300 mbar Brzine tečenja Stanogradnja max 0,5 m/s Ostala gradnja max 0,7 m/s / Adnan Hodzic / REHAU Academy

49 Online-kalkulator podnog grijanja / hlađenja
Unijeti podatke o projektu Odabrati vrstu sistema za polaganje Odabir energetskog razreda Definisanje prostorija i etaža Specifikacija potrebnog materijala / Adnan Hodzic / REHAU Academy

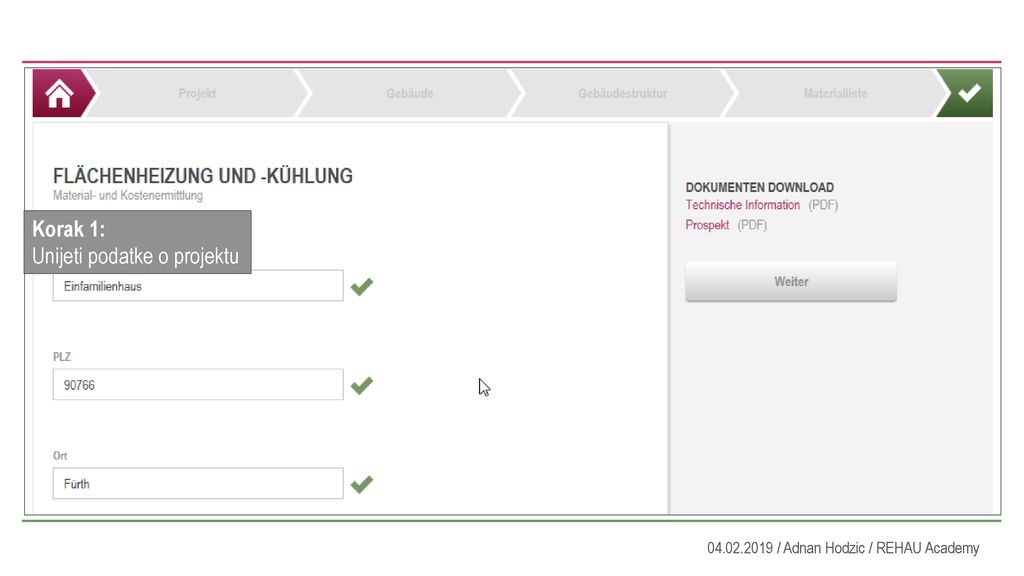

50 Online-Kalkulator für die Flächenheizung-/ Kühlung
Projektdaten eingeben Auswahl Verlegesystem Auswahl Energiestandard Erfassen von Räumen und Geschossen Materialzusammenstellung Korak 1: Unijeti podatke o projektu / Adnan Hodzic / REHAU Academy

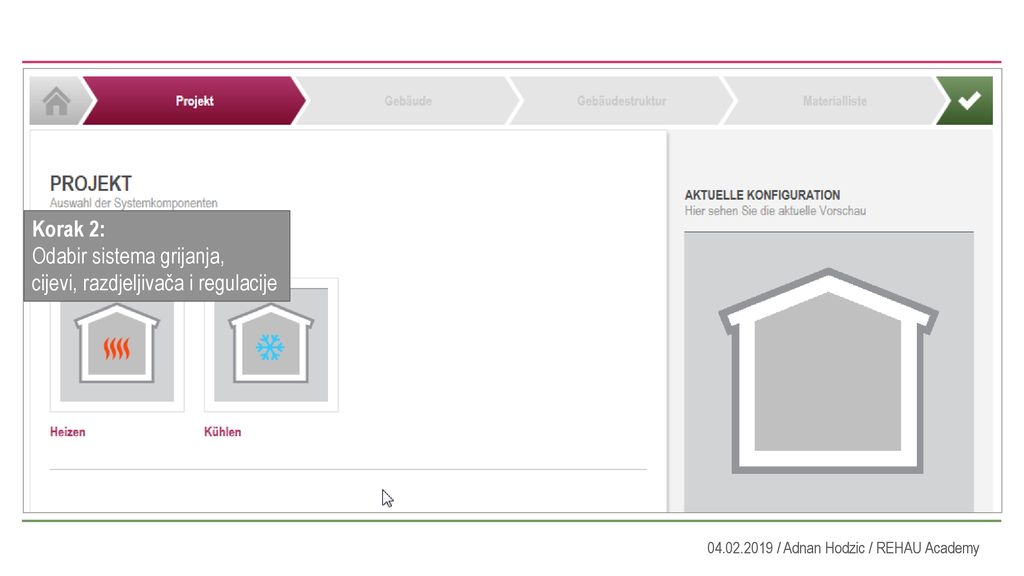

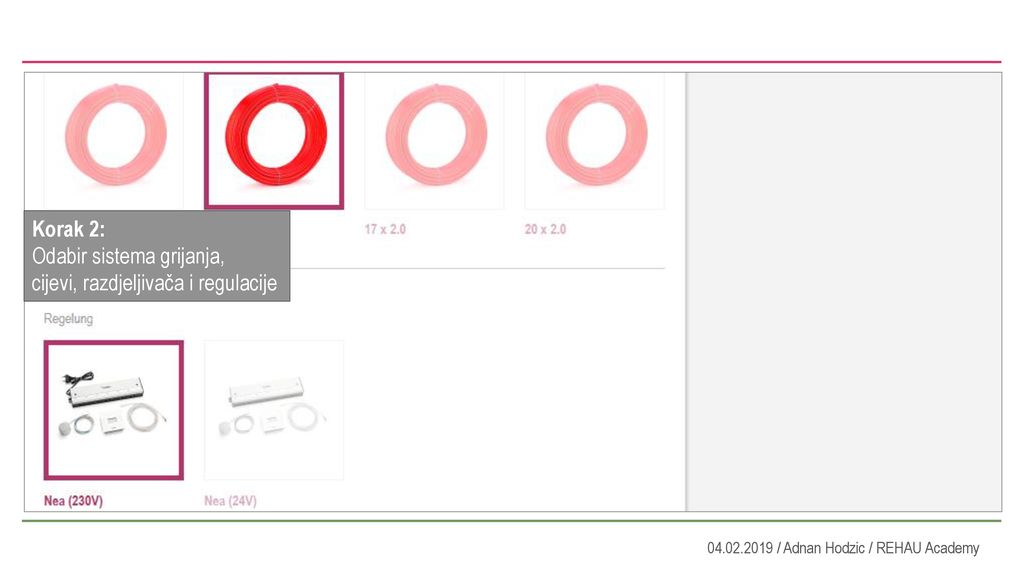

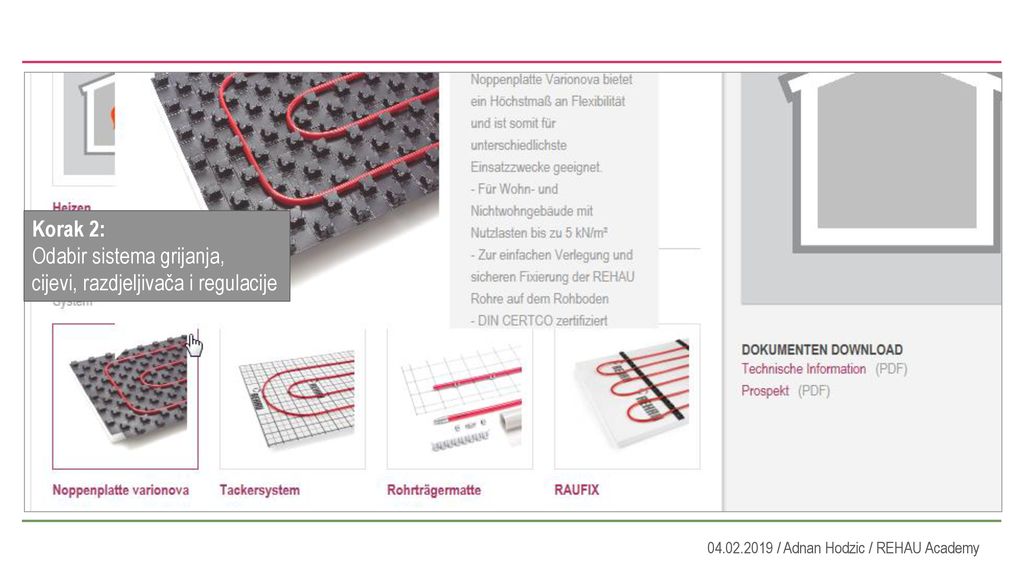

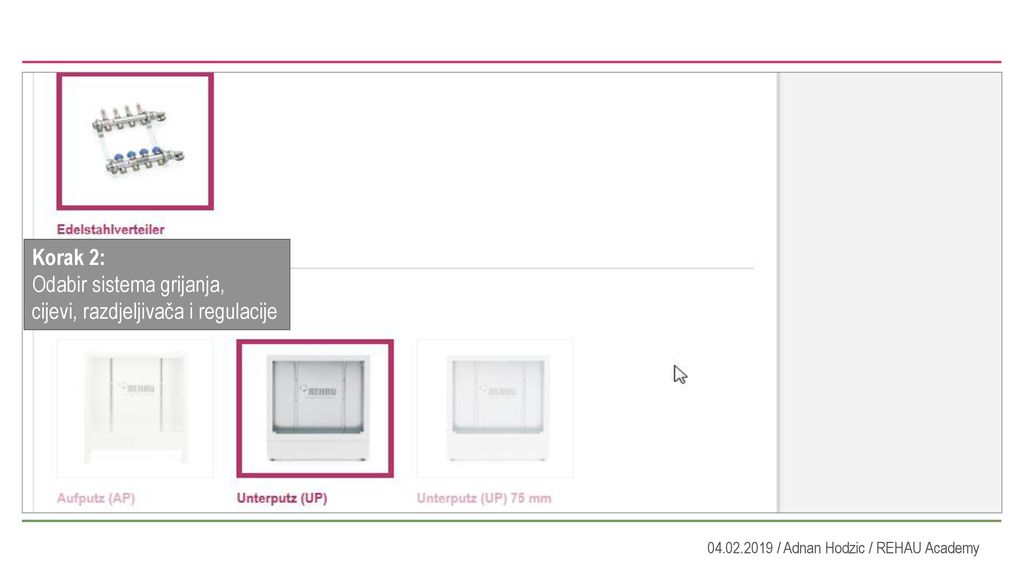

51 Odabir sistema grijanja, cijevi, razdjeljivača i regulacije
Korak 2: Odabir sistema grijanja, cijevi, razdjeljivača i regulacije / Adnan Hodzic / REHAU Academy

52 Odabir sistema grijanja, cijevi, razdjeljivača i regulacije
Korak 2: Odabir sistema grijanja, cijevi, razdjeljivača i regulacije / Adnan Hodzic / REHAU Academy

53 Odabir sistema grijanja, cijevi, razdjeljivača i regulacije
Korak 2: Odabir sistema grijanja, cijevi, razdjeljivača i regulacije / Adnan Hodzic / REHAU Academy

54 Odabir sistema grijanja, cijevi, razdjeljivača i regulacije
Korak 2: Odabir sistema grijanja, cijevi, razdjeljivača i regulacije / Adnan Hodzic / REHAU Academy

55 Odabir energetskog razreda
Korak 3: Odabir energetskog razreda / Adnan Hodzic / REHAU Academy

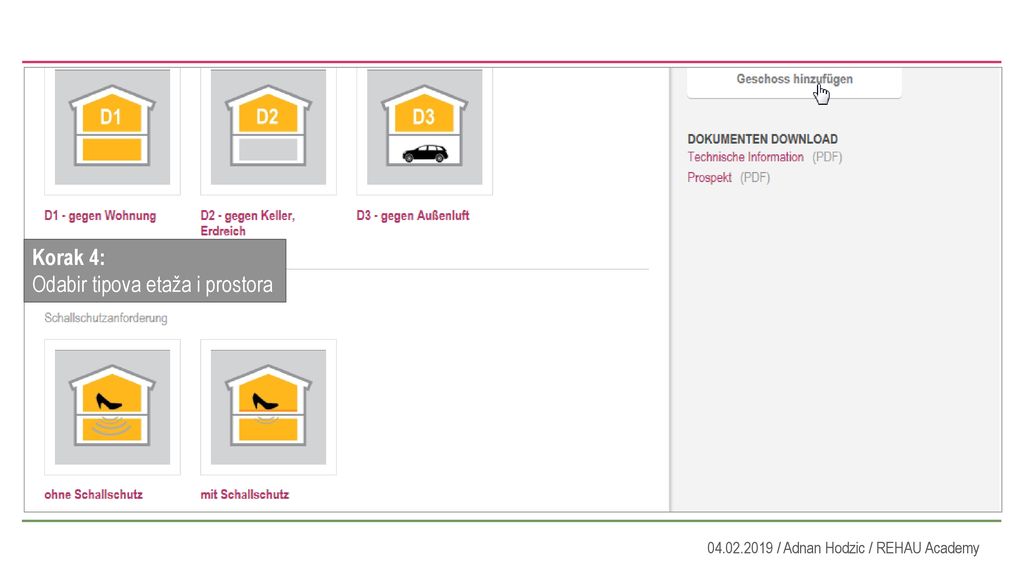

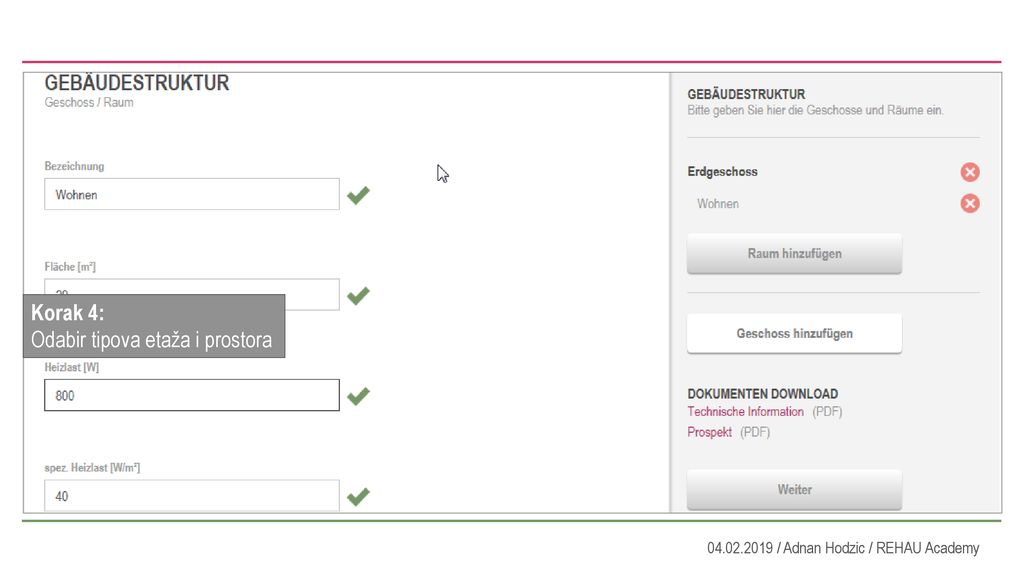

56 Odabir tipova etaža i prostora
Korak 4: Odabir tipova etaža i prostora / Adnan Hodzic / REHAU Academy

57 Odabir tipova etaža i prostora
Korak 4: Odabir tipova etaža i prostora / Adnan Hodzic / REHAU Academy

58 Specifikacija potrebnog materijala
Korak 5: Specifikacija potrebnog materijala / Adnan Hodzic / REHAU Academy

59 Online-kalkulator podnog grijanja / hlađenja
- Specifikacija materijala opći opis popis svih potrebnih artikala / Adnan Hodzic / REHAU Academy

60 Planiranje i proračun REHAU rješenja za brzi proračun i za detaljno planiranje REHAU Onlinekalkulator brzi proračun specifikacija materijala RAUCAD TECHCON Detaljan proračun DIN EN 1264 CAD i proračunsko projektovanje / Adnan Hodzic / REHAU Academy

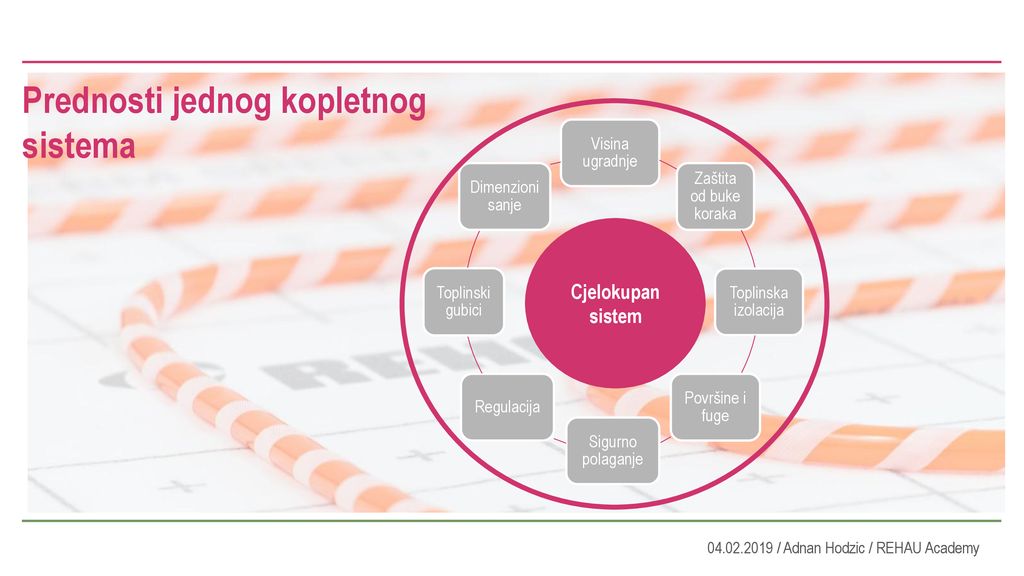

61 Prednosti jednog kopletnog sistema
Visina ugradnje Zaštita od buke koraka Toplinska izolacija Površine i fuge Sigurno polaganje Regulacija Toplinski gubici Dimenzionisanje Cjelokupan sistem / Adnan Hodzic / REHAU Academy

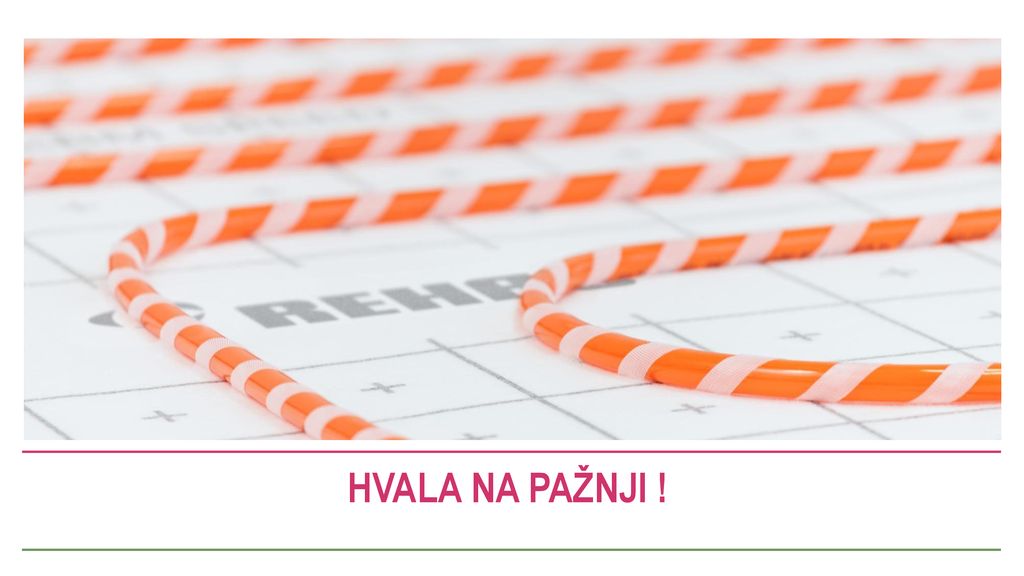

62 HVALA NA PAŽNJI !

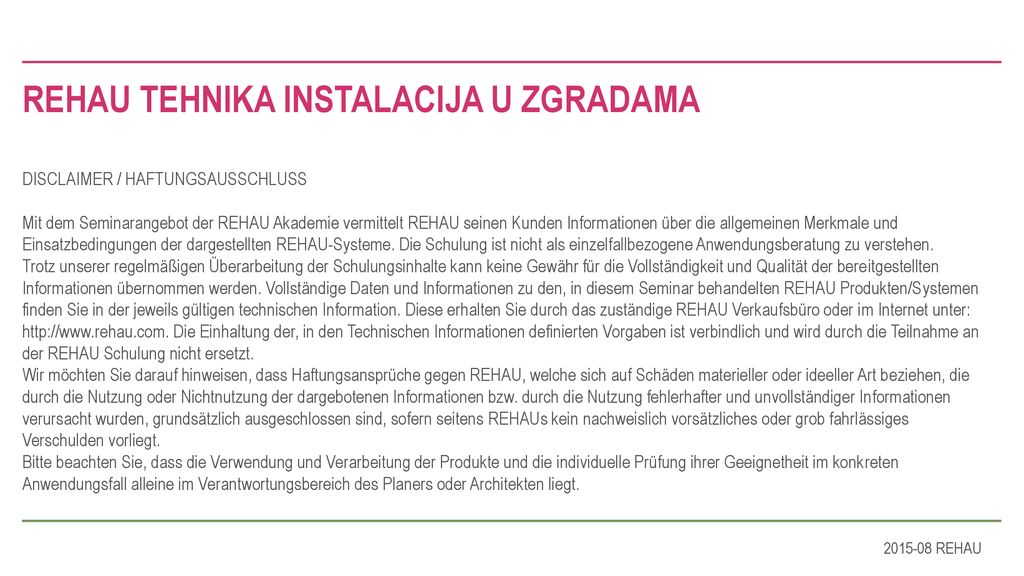

63 REHAU TEHNIKA INSTALACIJA U ZGRADAMA
