1 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung,

Ähnliche Präsentationen


Präsentation zum Thema: "1 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung,"—  Präsentation transkript:

1 1 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Energetska učinkovitost u industrijskim postrojenjima Dino Juriša, dipl.ing. Bosch toplinska tehnika

2 2 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Potrošnja energije - ograničenost fosilnih resursa / ekološki footprint / konkurentnost proizvoda - osovni energenti industrijskih kotlova i dalje ostaju prirodni plin i loživo ulje (barem u sljedećim predvidivim desetljećima) => osnovni zahtjev: smanjenje potrošnje (ušteda energije) Ciljevi* - smanjenje potrošnje primarne energije za 20% u odnosu na 2008. - 40% smanjenje emisije stakleničkih plinova u odnosu na 1990. - 35% udjela obnovljivih izvora energije u proizvodnji električne energije - 18% udjela energije iz obnovljivih izvora u krajnjoj energetskoj potrošnji *Njemačka Greenvest 2012.

3 3 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Industrijski sektor - 1/3 potrošnje energije i emisije ugljika (otprilike kao ukupni globalni transport) Potrošnja energije 1.Zgrade …… 38% 2.Industrija …. 31% 3.Transport … 31% Greenvest 2012.

4 4 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Tehnologija - potencijal današnjih tehnologija: 20 – 30% smanjenja potrošnje energije! - kombinacija tehnologija / modularne komponente / inteligentna regulacija Kogeneracija (Stadtwerke Giessen) Bosch sistemska upravljačka jedinica SCO Greenvest 2012.

5 5 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Energetska učinkovitost u industrijskim postrojenjima Ulaganje u energetsku učinkovitost - vijek trajanja industrijskih postrojenja > 20 godina - energetska učinkovitost nikada nije razlog zamjene postrojenja => modernizacija - ekonomski pokazatelji pojedinačnih mjera za povećanje energetske učinkovitosti su često nepovoljni - nedovoljno znanje o energetskoj učinkovitosti i tehničkim mogućnostima - proračun isplativosti => kombinacija tehnologija Pristup korisniku postrojenja (energije) - korisnik postrojenja ne želi električnu energiju, plin, bio-gorivo i sl., nego želi obavljati procese pod određenim uvjetima i uz što niže troškove - individualiziran pristup s detaljnim uvidom u potrebe procesa Greenvest 2012.

6 6 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Energetska učinkovitost u industrijskim postrojenjima Pristup korisniku postrojenja (energije) - prvo pravilo učinkovitosti: maksimalna ušteda postiže se tek uz sveobuhvatni uvid u tok energije, od industrijskog procesa (središte) do energetske opskrbe (periferija) Proces Strojevi Infrastruktura Decentr.energ. Mrežna opskrba - drugo pravilo učinkovitosti: energetska učinkovitost mora imati ishodište u konkretnom industrijskom procesu – pristup je specifičan (koje energije odgovaraju nekom procesu) Greenvest 2012.

7 7 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Energetska učinkovitost u industrijskim postrojenjima Pristup korisniku postrojenja (energije) - treće pravilo učinkovitosti: povećanje učinkovitosti treba ostvariti velikim dijelom s postojećim dijelovima postrojenja; ključno je inteligentno upravljanje i mjerenje, čime korisnik postaje pametan korisnik i potencijalni dio pametne mreže Greenvest 2012.

8 8 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Energetska učinkovitost u industrijskim postrojenjima Pametna mreža - inteligentna električna mreža koja omogućuje prijenos podataka između proizvodnje, pohrane i potrošnje energije, i njenog upravljanja - dvosmjerni protok energije i informacija - problem standardne mreže: vršna opterećenja (niska iskoristivost generatora za vršna opterećenja, stanje pripravnosti), potreba za viškom proizvodnje - uvođenje alternativnih (obnovljivih) izvora: 1. neujednačena proizvodnja (solar, vjetar) => potreba za sofisticiranom kontrolom (inteligentnim upravljanjem) 2. veliki sustavi (fotonaponski solarni sustavi, kogeneracije) => decentralizacija izvora električne energije (proizvodnja i potrošnja energije na kraju distribucijske infrastrukture) Greenvest 2012.

9 9 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Energetska učinkovitost u industrijskim postrojenjima Pametna mreža - mogućnosti: - signal skuplje/jeftinije energije (mjerna i komunikacijska tehnologija – povećana potrošnja energije = skuplja energija => signal pametnom korisniku) - signal potrošačima da smanje opterećenje do pokretanja generatora za vršna opterećenja => stabilnija opskrba - izračun broja potrebnih generatora za stanje pripravnosti - smanjenje potrošnje kako bi se izbjeglo preopterećenje mreže (smanjenje rizika nepredviđenog prekida opskrbe => smanjeni rizik prekida proizvodnje) - poravnanje krivulje opterećenja (smanjenje vršnih opterećenja) pod utjecajem upravljanja mrežom i tržišne zakonitosti (cijene) Greenvest 2012.

10 10 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Industrijska postrojenja – veliki sustavi Kotlovska postrojenja Kogeneracija ORC sustavi Dizalice topline Veliki solarni sustavi (toplinski i fotonaponski) Spremnici topline Ventilacija i hlađenje Upravljanje, nadzor i mjerenje Modularne sistemske komponente Greenvest 2012.

11 11 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Primjeri energetski učinkovitih velikih sustava Ritter Sport Greenvest 2012.

12 12 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Primjeri energetski učinkovitih velikih sustava - 4 vrelovodna kotla s plamenicima za prirodni plin i loživo ulje, svaki toplinske snage 2 MW - kogeneracijska jedinica električne snage 1 MW i toplinske snage 1,43 MW Vrelovodni kotlovi, plamenici za dvije vrste goriva (prirodni plin i loživo ulje) V-16 motor na prirodni plin Greenvest 2012.

13 13 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Primjeri energetski učinkovitih velikih sustava 1.Modernizacija toplinskih generatora i mreže - investicija u moderne, energetski učinkovite vrelovodne kotlove - optimizacija mreže i korisničke strukture - ostvarena ušteda: 2,1 mil. kWh/a, smanjenje emisije CO 2 : 1500 t/a 2.Ugradnja kogeneracije - kombinirana proizvodnja topline i električne energije - vlastita proizvodnja 30% potrebe za električnom energijom - proizvodnja 70% potrebe za toplinskom energijom - ostvarena ušteda: 10 mil. kWh/a, smanjenje emisije CO 2 : 5300 t/a Ukupna ušteda za korisnika: - ušteda primarne energije 12 mil. kWh/a (16%) - smanjenje emisije CO 2 : 6800 t/a (41%) Greenvest 2012.

14 14 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Primjeri energetski učinkovitih velikih sustava Kogeneracija Značajno smanjenje godišnjih troškova za energiju pomoću kombinirane proizvodnje električne i procesne toplinske energije Greenvest 2012.

15 15 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Primjeri energetski učinkovitih velikih sustava Kogeneracija Energetski tok Električna energija 33 – 43% Prirodni plin 100% Topla voda 20 – 25% Voda za hlađenje motora, iskoristiva za predgrijavanje napojne vode Ispušni plinovi 20 – 25% Iskoristivi za 4-prolazni kotao Ukupna učinkovitost: 92% (prosječna industrijska učinkovitost: 87%) Greenvest 2012.

16 16 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Ispušni plin motora kogeneracije - Prolazi kroz zasebni četvrti prolaz kotla i time je neovisan o uvjetima tlaka dimnih plinova plamenika Krug predgrijavanja ulaznog zraka - prijenos topline kruga hlađenja motora na ulazni zrak Krug hlađenja motora - prijenos topline hlađenja motora na napojnu vodu 4-prolazni kotao napojna voda Ispušni plin Ulazni zrak Izgaranje Para Dimnjaci Krug predgrijavanja napojne vode 1: krug hlađenja motora 2: napojna voda kotla 3: izmjenjivač ispušnih plinova HX4HX3 Toplina hlađenja motora Svježa voda Greenvest 2012.

17 17 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Primjeri energetski učinkovitih velikih sustava 4-prolazni parni kotao i kogeneracijski sustav Koristi za korisnika: - prednosti kogeneracije – energetska učinkovitost, pouzdanost pogona, smanjenje troškova električne energije, smanjenje kompleksnosti postrojenja - smanjenje operativnih troškova jer nema potrebe za dodatnim kotlom - modulacija kogeneracije i kotla međusobno neovisna zbog odvojenih dimovodnih sustava Greenvest 2012.

18 18 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Primjeri energetski učinkovitih velikih sustava ORC (Organic Rankine Cycle) sustav - standardni Rankineov ciklus - korištenje organskog fluida visoke molekularne mase, koji ima vrelište na nižoj temperaturi od vrelišta vode - omogućeno iskorištenje izvora topline nižih temperatura, kao što su biomasa, industrijska otpadna toplina, toplina iz zemlje, solarna toplina - toplina se pretvara u koristan rad kojim se dobiva električna energija Greenvest 2012.

19 19 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Primjeri energetski učinkovitih velikih sustava ORC sustav ORC procesPotencijalni izvori otpadne topline Industrija Bioenergija Solarna en. Krug vrele vode 120 – 150 ℃ Generator Izmjenjivač (isparivač) Pumpa Turbina Krug ORC Izmjenjivač (kondenzator) Energ. opskrba Greenvest 2012.

20 20 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Primjeri energetski učinkovitih velikih sustava ORC sustav Korištenje energije Industrija: procesna toplina (vrela voda) ili vrući dimni plinovi Bioenergija: proizvodnja električne energije korištenjem otpadne topline motornih i parnih elektrana (biomasa, bioplin, kanalizacijski plin i plin iz odlagališta smeća) Solarna energija: izvor solarne toplinske energije (toplinsko ili fotonaponsko solarno postrojenje) Greenvest 2012.

21 21 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Primjeri energetski učinkovitih velikih sustava ORC sustav Prednosti - iskorištenje otpadne energije - smanjenje emisije - ekonomičnost od temperatura 120 – 150 ℃ - turbine s magnetnim ležajevima - radni medij neopasan i ekološki prihvatljiv - direktno napajanje električne mreže Greenvest 2012.

22 22 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Primjeri energetski učinkovitih velikih sustava Odlagalište otpada Flörsheim-Wicker (Njemačka) - iskorištenje otpadne topline kogeneracijske jedinice - od 2011. do sada proizvedeno > 320 MWh električne energije od otpadne topline koja bi bila neiskorištena => ušteda CO 2 = 220 t CiklusORC Nazivna snaga65 kW električne struje RadModulirani rad u ovisnosti o opskrbi topline Električna učinkovitost 13% Izvor toplineKogeneracija (otpadna toplina) EnergentPlin iz odlagališta otpada Greenvest 2012.

23 23 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Primjeri energetski učinkovitih velikih sustava Postrojenje na bioplin Szarvas (Mađarska) - 40 000 t/a otpada iz proizvodnje hrane, 53 000 t/a stočnog otpada - 12,5 mil. Nm 3 /a bioplina => električna i toplinska energija - 6 kotlova Bosch (vrelovodni i parni) - električna energija se najvećim dijelom isporučuje u mrežu - toplinsku energiju (vrelu vodu, paru i hlađenje) koristi obližnja kompanija Gallicoop PostrojenjeKogeneracija Električni učinak26,2 mil. kWh/a Toplinski učinak25,5 mil. kWh/a EnergentBioplin Bosch vrelovodni kotlovi 450 kW Greenvest 2012.

24 24 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Primjeri energetski učinkovitih velikih sustava Kupovni centar Anatolium (Turska) - površina 84 000 m 2 - hlađenje i grijanje pomoću dizalica topline, oko 600 komada, kapacitet: 2 – 17 kW - podrška grijanju – dva kotla, svaki 2,5 MW -mogućnost grijanja/hlađenja svakog zasebnog prostora - svaka jedinica radi zasebno Mogućnost istovremenog grijanja i hlađenja Greenvest 2012.

25 25 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Primjeri energetski učinkovitih velikih sustava Područna toplana Astrakhan / grad Narimanov (Rusija) - najveći solarni sustav u Europi - investicija oko 2,2 mil USD - primjena za pripremu tople vode za grad Narimanov (oko 11 000 stanovnika) - 2200 solarnih kolektora (Bosch) - do 5,4 MW - kompletno puštanje u pogon krajem 2012. (600 kolektora je u radu od kolovoza 2012.) Greenvest 2012.

26 26 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Analiza slučaja Otpadna toplina Primarna energija Kotao Gubici Korisna toplina Industrijski proces Neiskorištena otpadna toplina Proizvodnja topline Za industriju i ljudske potrebe Ciljevi - minimalna ukupna cijena - maksimalna učinkovitost - sustavi iz jedinstvenog izvora Greenvest 2012.

27 27 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Analiza slučaja Otpadna toplina Primarna energija Kotao Gubici Korisna toplina Gubici Izmjenjivač topline - ugradnja izmjenjivača otpadne topline (opcionalno sa spremnikom) - smanjenje potrošnje primarne energije zbog iskorištenja dijela otpadne topline Greenvest 2012.

28 28 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Analiza slučaja Otpadna toplina Primarna energija Kotao Korisna toplina Gubici Izmjenjivač topline Primarna energija Kogener. Električna energija Dodatno smanjenje troškova i povećanje sigurnosti isporuke energije Greenvest 2012.

29 29 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Analiza slučaja Otpadna toplina Primarna energija Kotao Korisna toplina Gubici Izmjenjivač topline Primarna energija Kogener. Električna energija - maksimalno iskorištenje topline, sigurnost i fleksibilnost - minimalna emisija CO2 i minimalni operativni troškovi Greenvest 2012.

30 30 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Analiza slučaja Zaključak - sistemska rješenja – optimalna učinkovitost i operativni troškovi - modularna ponuda - iskustveni podatak: veliki projekti imaju investiciju (ovisno o složenosti) od 0,5% do 8% operativnih troškova u 15 godina - potencijal: sistemska rješenja mogu donijeti uštede preko 20%, pa je opravdana veća investicija investicija Operativni troškovi ušteda Sistemsko rješenje Jednostavna instalacija Greenvest 2012.

31 31 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Kotlovsko postrojenje Kotlovi Toplovodni kotloviVrelovodni kotlovi - vrela voda niskog tlaka - vrela voda visokog tlaka Parni kotlovi - zasićena para niskog tlaka - zasićena para visokog tlaka - pregrijana para visokog tlaka Greenvest 2012.

32 32 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Energetska učinkovitost - konstrukcijska rješenja kotla - troprolazna konstrukcija s mogućnošću dodatne ugradnje četvrtog prolaza za iskorištenje otpadne topline - integrirani ekonomajzer - visokoučinkovita izolacija - modularne komponente - komponente za iskorištenje otpadne topline - optimalna usklađenost (tvornički projektirana) - naknadna ugradivost - mogućnost detaljne prilagodbe specifičnostima korisnika Greenvest 2012.

33 33 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Energetska učinkovitost - usklađenost kotla i plamenika - regulacija ventilatora plamenika - ušteda električne energije za pogon - regulacija O2 ili CO2, pretičak zraka - kontinuirana regulacija napojne vode - inteligentno upravljanje - regulacija parametara - umreženost komponenata - nadzor i mjerenje Greenvest 2012.

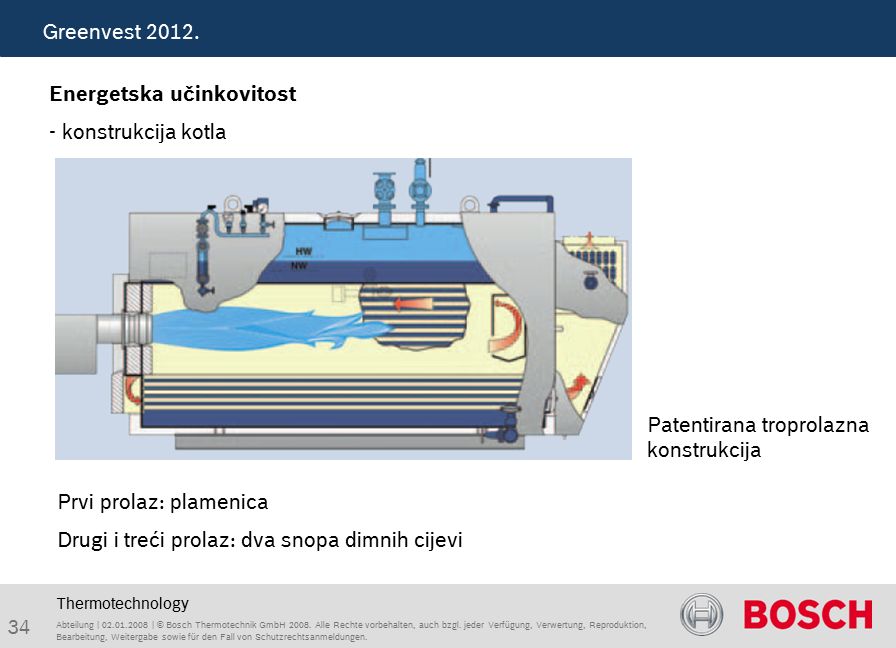

34 34 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Energetska učinkovitost - konstrukcija kotla Patentirana troprolazna konstrukcija Prvi prolaz: plamenica Drugi i treći prolaz: dva snopa dimnih cijevi Greenvest 2012.

35 35 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Energetska učinkovitost - konstrukcija kotla Modul pregrijavanja pare može biti smješten na prednju komoru za povrat dimnih plinova. - prestrujna zaklopka regulira temperaturu - nije potrebno ubrizgavanje vode za regulaciju temperature Greenvest 2012.

36 36 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Energetska učinkovitost - konstrukcija kotla Kotao s dvije plamenice - mogućnost rada s jednom ili obje plamenice, šire područje regulacije - mogućnost rada s različitim gorivima istovremeno Bosch Univerzal ZFR Greenvest 2012.

37 37 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Komponente kotlovnice Modularna izvedba - optimalna (tvornička) usklađenost komponenti modula - individualna primjenjivost - jednostavna instalacija optimalno iskorištenje prostora Mogućnosti: - povećanje energetske učinkovitosti u skladu s investicijskim planom - povećanje energetske učinkovitosti postojećih postrojenja - prilagodba postrojenja specifičnostima korisnika Greenvest 2012.

38 38 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Povećanje učinkovitosti Iskorištenje kondenzacije - prelazak medija iz plinovitog u tekuće stanje na prikladnoj površini uz oduzimanje topline => mogućnost povrata topline (i kondenzata) u sustav - gornja ogrjevna vrijednost goriva => toplina sadržana u dimnim plinovima - 1 l vode -> 600 Wh -> vodena para - koncept – Hugo Junkers, 19. st. (patent) - zbog materijala, serijsko korištenje počinje tek 1980-ih Jedna od shema iz studije iskorištenja kondenzacije Huga Junkersa Greenvest 2012.

39 39 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Povećanje učinkovitosti Iskorištenje kondenzacije - najbolje iskorištenje kondenzacije – prirodni plin (maksimalni sadržaj vodene pare u dimnim plinovima, maksimalna temperatura rosišta, maksimalni pH kondenzata) - loživo ulje: - prelazak na lako loživo ulje (obavezno za < 5 MW) - smanjeni sadržaj sumpora* – skuplje gorivo, bolje iskorištenje kondenzacije GorivoH i (kWh/m 3 /kg) H s (kWh/m 3 /kg) H s /H i (%) Rosište ( ℃ ) Kondenzacija (kg/kWh) pH Prirodni plin H10,3511,46110,755,60,162,8 – 4,9 Prirodni plin L8,839,78110,855,10,162,8 – 4,9 Loživo ulje EL*11,9012,72106,947,00,101,8 – 3,7 *maks. 50 ppm S Greenvest 2012.

40 40 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Dijagram: utjecaj temperature rosišta i povrata na stupanj djelovanja kotla i količinu kondenzata (gorivo: prirodni plin) Greenvest 2012.

41 41 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Izmjenjivač topline dimnih plinova (ekonomajzer): - najčešći industrijski parni kotlovi – dimocijevni - radni tlak 8 – 12 bar, temperature zasićene pare 170 – 190 ℃, temperature dimnih plinova do 280 ℃ => gubici dimnih plinova do 12% - zagrijavanje napojne vode – smanjenje temperature dimnih plinova sa 260 na 120 ℃ => smanjenje gubitaka dimnih plinova za 6% => uz jednosmjenski pogon kotla i prosječni učinak 70% = amortizacija investicije za 9 – 12 mjeseci (uz sadašnju cijenu energije) - ekonomajzer: - integrirani – tvornički ugrađen u komoru dimovodnog kolektora, snop visokoučinkovitih rebrastih cijevi, niži investicijski troškovi - zasebni modul – naknadno opremanje postojećih dimocijevnih kotlova (tvornički modul spreman za postavljanje) Greenvest 2012.

42 42 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Izmjenjivač topline dimnih plinova (ugrađeni) Toplovodni kotao UNIMAT UT-L Vrelovodni kotlovi: - tehnički i financijski ne mogu biti izrađeni od nehrđajućeg čelika => izmjenjivač dimnih plinova od nehrđajućeg čelika integriran ili kao zasebni (samostojeći) modul - mogućnost iskorištenja kondenzacije prilikom hlađenja dimnih plinova Greenvest 2012.

43 43 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Parni kotlovi: - temperatura dimnih plinova 230 – 280 ℃ => oduzimanje topline u dva stupnja - izmjenjivač topline dimnih plinova za zagrijavanje napojne vode => dimni plinovi ohlađuju se na oko 130 ℃ (> temp. rosišta = rad na suho) Dvostupanjska regeneracija topline Toplinska bilnaca parnog kotla s iskorištenjem kondenzacije Greenvest 2012.

44 44 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Izmjenjivač topline dimnih plinova (ekonomajzer): Bosch UNIVERZAL UL-S s tvornički ugrađenim izmjenjivačem dimnih plinova BOSCH UNIVERZAL sa samostojećim ekonomajzerom BOSCH ECO 1 Stand Alone Greenvest 2012.

45 45 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology -iskorištenje topline sadržane u dimnim plinovima – ekonomajzer (izmjenjivač topline dimnih plinova) 1.rad na suho (povećanje učinkovitosti do 7%) 2.rad s kondenzacijom (povećanje učinkovitosti do 15%) - potrošnja goriva i emisije su manji 8-10% korištenjem izmjenjivača dimnih plinova s kondenzacijom u odnosu na izmjenjivače bez kondenzacije Greenvest 2012.

46 46 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Izmjenjivač topline dimnih plinova (ekonomajzer): Povećanje stupnja iskoristivosti za različite BOSCH ECO kod suhog rada Greenvest 2012.

47 47 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Izmjenjivač topline dimnih plinova (ekonomajzer): - investicijsko pitanje: dimnjak – otpornost na kondenzat (kiselost) - opcija 1: sanacija dimnjaka - opcija 2: održanje temperature dimnih plinova iznad temperature rosišta - ekonomajzer s obilaznim vodom dimnih plinova (by-pass) - stalna regulacija temperature napojne vode - regulacija obilaznim vodom na strani vode Bosch Eco Stand Alone modul za naknadnu ugradnju može biti isporučen s obilaznim vodom i preklopnim ventilom, ili bez obilaznog voda. Za iskorištenje kondenzacije, ugrađuje se dodatni izmjenjivač. Greenvest 2012.

48 48 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Moduli za iskorištenje otpadne topline - preuzimanje topline sadržane u otpadnoj vodi ili kondenzatu - ekspanzijski spremnik – rasterećenje (ekspanzija) vode pod tlakom => nastala ekspandirana para doprinosi zagrijavanju spremnika napojne vode - u slijedno smještenom izmjenjivaču topline predgrijava se doknadna voda Modul za ekspanziju i iskorištenje otpadne topline Modul za ekspanziju, iskorištenje otpadne topline i ispusnu vodu EHMEHBBEM Modul za ispust, ekspanziju i hlađenje Greenvest 2012.

49 49 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Utjecaj ostalih komponenata na učinkovitost sustava - propisana kvaliteta napojne vode – EN 12953-10 (izgled, vodljivost, pH, tvrdoća, kapacitet kiselosti, željezo, bakar, silicijeve kiseline, ulja/masti, fosfati i kisik) - moduli za pripremu i analizu vode - omekšavanje: - za manje instalacije i veće količine kondenzata - ionski izmjenjivač: ioni Ca i Mg zamjenjuju se ionima Na - regeneracija ionskog izmjenjivača pomoću otopine NaCl - reverzibilna osmoza: - instalacije s velikom količinom vode ili u slučaju potrebe za manjom vodljivošću (npr. zbog kvalitete vodene pare) - jednostrano propusna membrana => filtriranje u molekularnom području - prethodno (manji učinci) i naknadno (preostali ioni Ca i Mg) omekšavanje Greenvest 2012.

50 50 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Utjecaj ostalih komponenata na učinkovitost sustava Servisni modul vode - opskrba parnog kotla s otplinjenom i kemijski pripremljenom vodom: otplinjavanje i automatsko kemijsko doziranje napojne vode Modul za potpuno otplinjavanje vode Modul za djelomično otplinjavanje vode WSM-VWSM-T Modul za pripremu (omekšavanje) vode WTM Greenvest 2012.

51 51 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Utjecaj ostalih komponenata na učinkovitost sustava Analiza vode - kontinuirano mjerenje i nadzor: - pH napojne vode - O 2 napojne vode - vodljivost - tvrdoća doknadne vode - pH kotlovske vode - ušteda kemijskih dozirnih sredstava, manji gubici pri desalinizaciji i odmuljivanju, manji gubici ispuštanja vlažne pare (ušteda goriva) WA Uređaj za analizu vode Greenvest 2012.

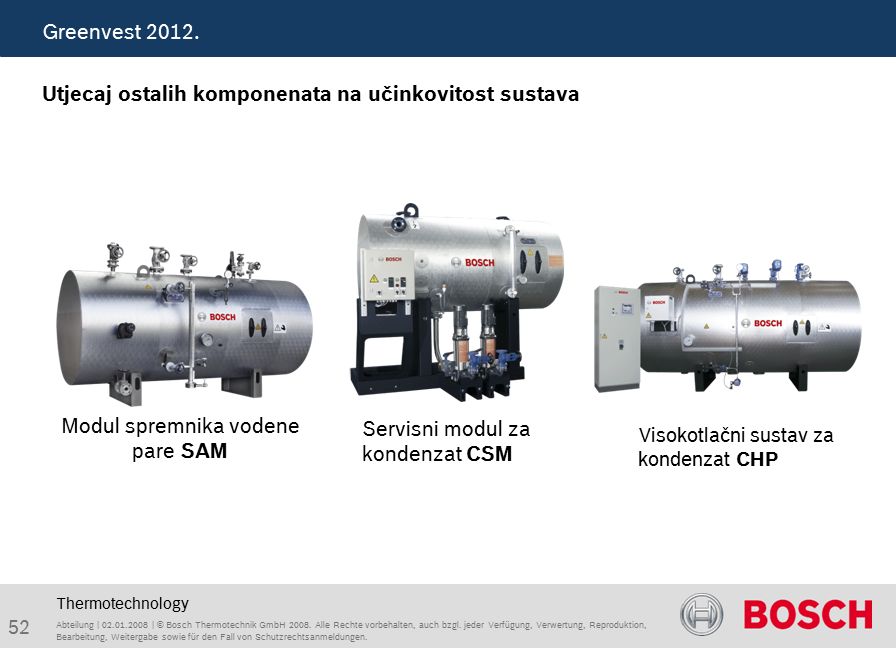

52 52 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Utjecaj ostalih komponenata na učinkovitost sustava Modul spremnika vodene pare SAM Servisni modul za kondenzat CSM Visokotlačni sustav za kondenzat CHP Greenvest 2012.

53 53 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Upravljanje -inteligentna regulacija, nadzor i mjerenje - Bosch – prvi sustav kotlovskog upravljanja na osnovi SPS (digitalno programabilna regulacija i upravljanje) - BUS povezanost Greenvest 2012.

54 54 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Upravljanje Prikaz osnovne funkcionalnosti Greenvest 2012.

55 55 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Upravljanje Teleservice Kotlovske upravljačke jedinice Analiza vode Priprema vode i povrat otpadne topline Sistemska upravljačka jedinica Industrijski pogon Greenvest 2012.

56 56 Abteilung | 02.01.2008 | © Bosch Thermotechnik GmbH 2008. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Thermotechnology Hvala na pozornosti
