1 Tigo SMART 3.1

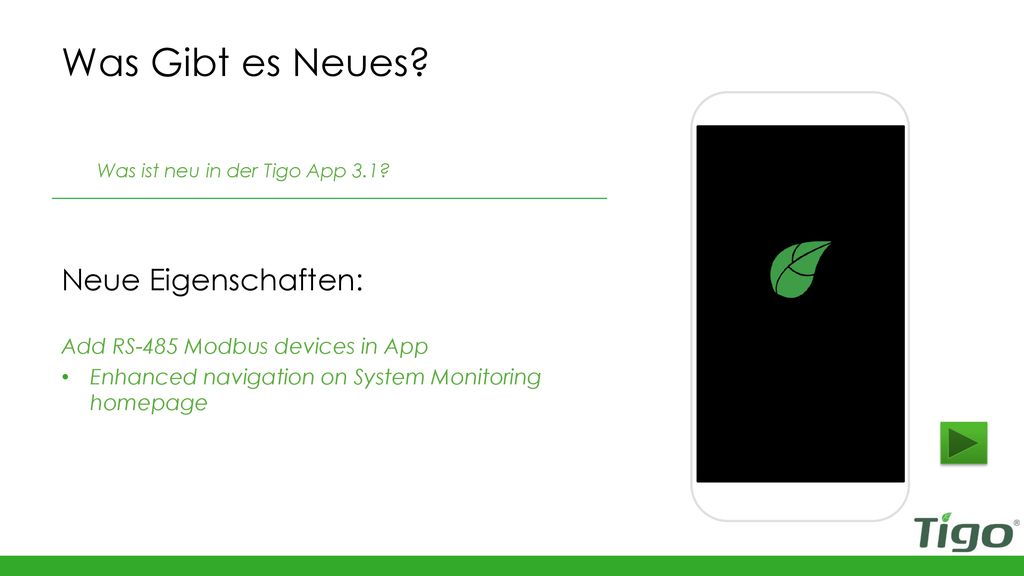

2 Was Gibt es Neues? Neue Eigenschaften:
Was ist neu in der Tigo App 3.1? Neue Eigenschaften: Add RS-485 Modbus devices in App Enhanced navigation on System Monitoring homepage New slide for version 3.1 – What’s New?

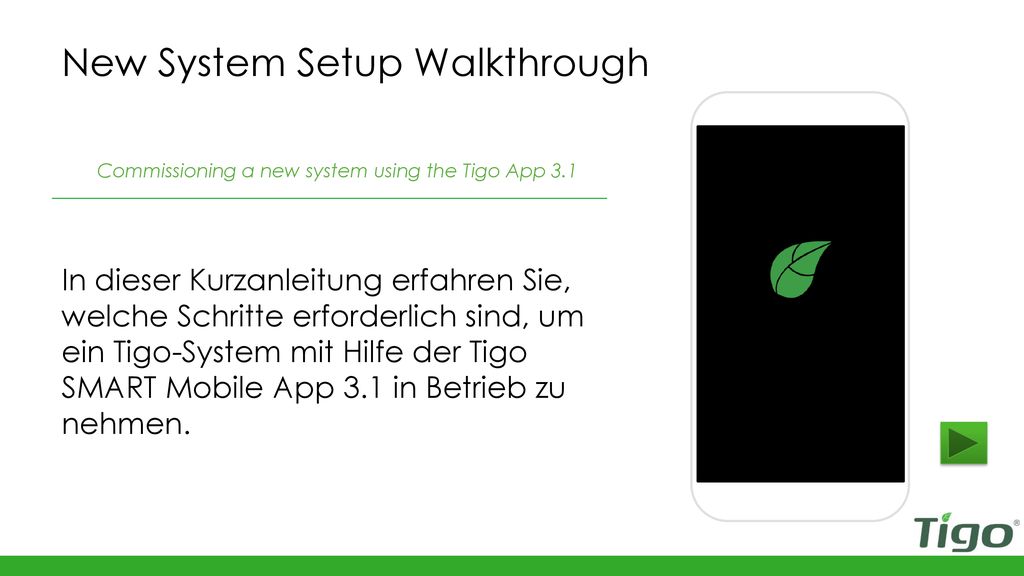

3 New System Setup Walkthrough
Commissioning a new system using the Tigo App 3.1 In dieser Kurzanleitung erfahren Sie, welche Schritte erforderlich sind, um ein Tigo-System mit Hilfe der Tigo SMART Mobile App 3.1 in Betrieb zu nehmen.

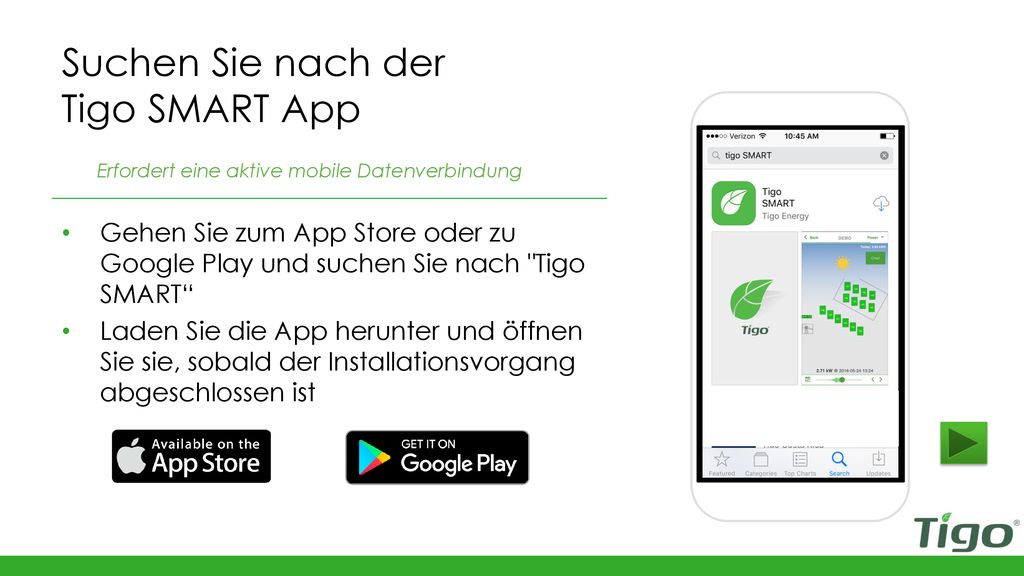

4 Suchen Sie nach der Tigo SMART App
Erfordert eine aktive mobile Datenverbindung Gehen Sie zum App Store oder zu Google Play und suchen Sie nach "Tigo SMART“ Laden Sie die App herunter und öffnen Sie sie, sobald der Installationsvorgang abgeschlossen ist

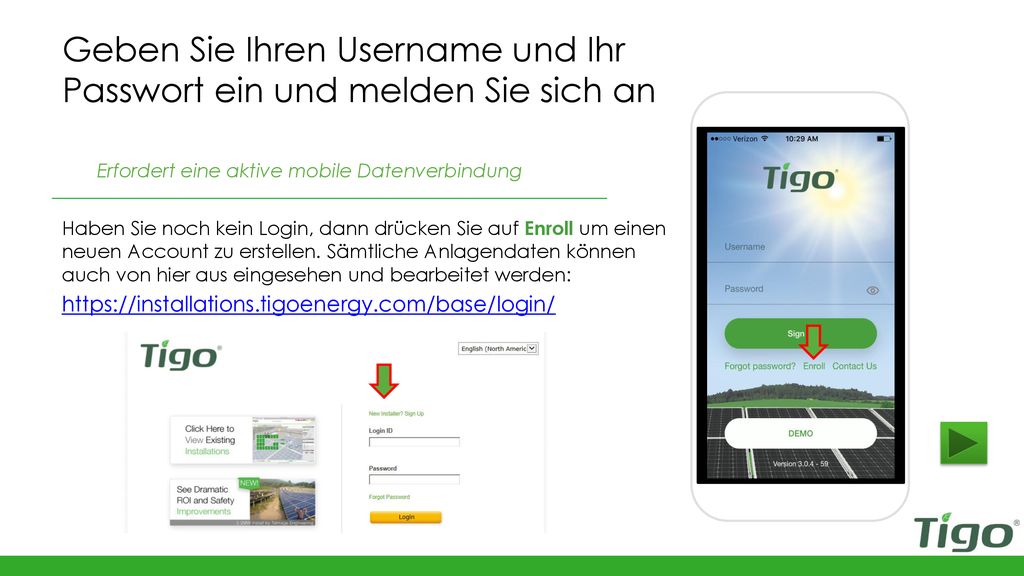

5 Geben Sie Ihren Username und Ihr Passwort ein und melden Sie sich an
Erfordert eine aktive mobile Datenverbindung Haben Sie noch kein Login, dann drücken Sie auf Enroll um einen neuen Account zu erstellen. Sämtliche Anlagendaten können auch von hier aus eingesehen und bearbeitet werden: Log in before connecting to Cloud Connect via Wi-Fi. GB: add highlights to point at “Enroll” in the app

6 Konfigurieren und überwachen
Erfordert eine aktive mobile Datenverbindung Um eine neue Anlage zu erstellen, drücken Sie rechts oben auf dem Bildschirm auf „+“ Um eine bereits konfigurierte Anlage zu editieren oder zu überwachen, klicken Sie auf die entsprechende Anlage Added “monitor”, changed “CC” to system.

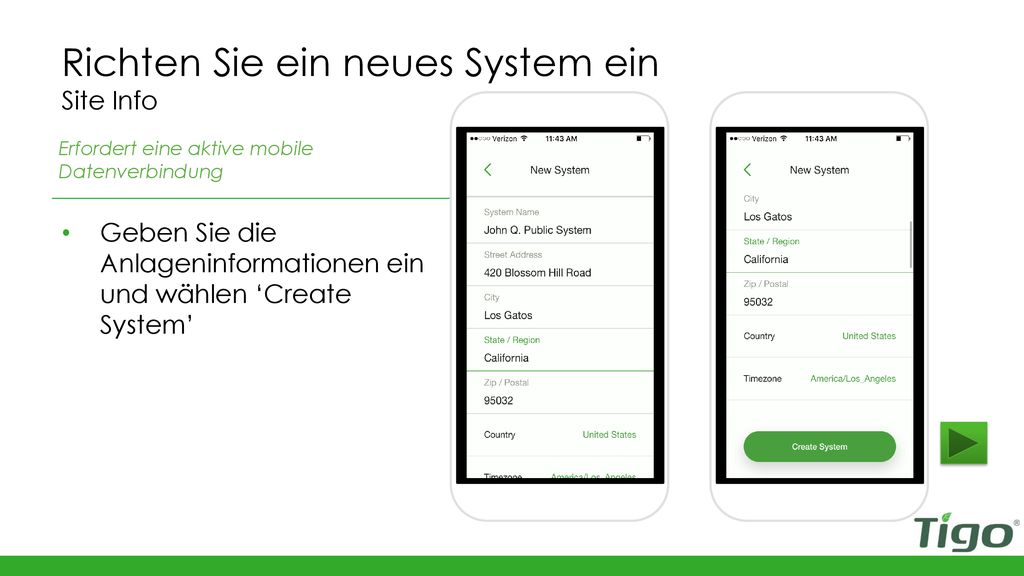

7 Richten Sie ein neues System ein Site Info
Erfordert eine aktive mobile Datenverbindung Geben Sie die Anlageninformationen ein und wählen ‘Create System’

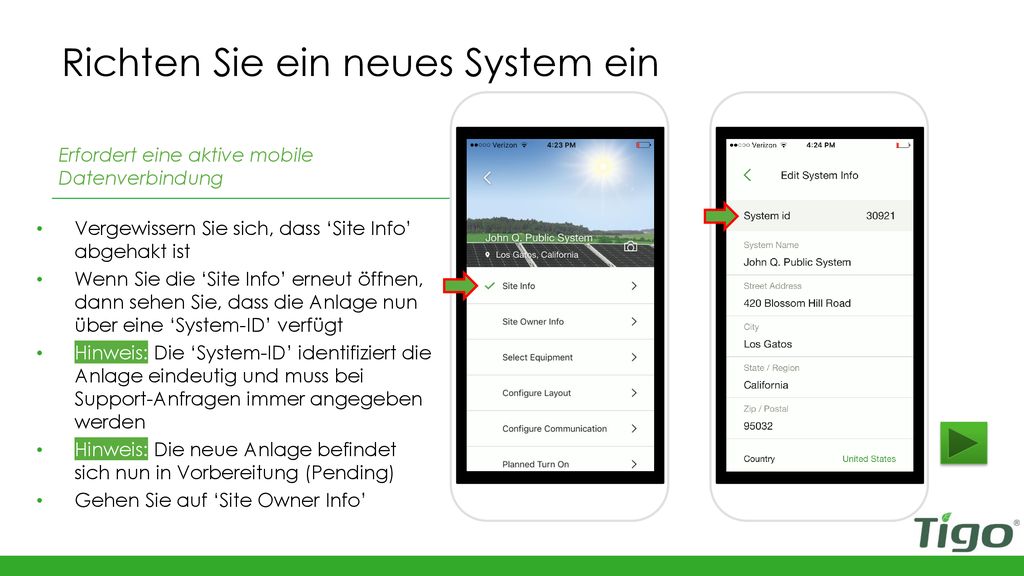

8 Richten Sie ein neues System ein
Erfordert eine aktive mobile Datenverbindung Vergewissern Sie sich, dass ‘Site Info’ abgehakt ist Wenn Sie die ‘Site Info’ erneut öffnen, dann sehen Sie, dass die Anlage nun über eine ‘System-ID’ verfügt Hinweis: Die ‘System-ID’ identifiziert die Anlage eindeutig und muss bei Support-Anfragen immer angegeben werden Hinweis: Die neue Anlage befindet sich nun in Vorbereitung (Pending) Gehen Sie auf ‘Site Owner Info’

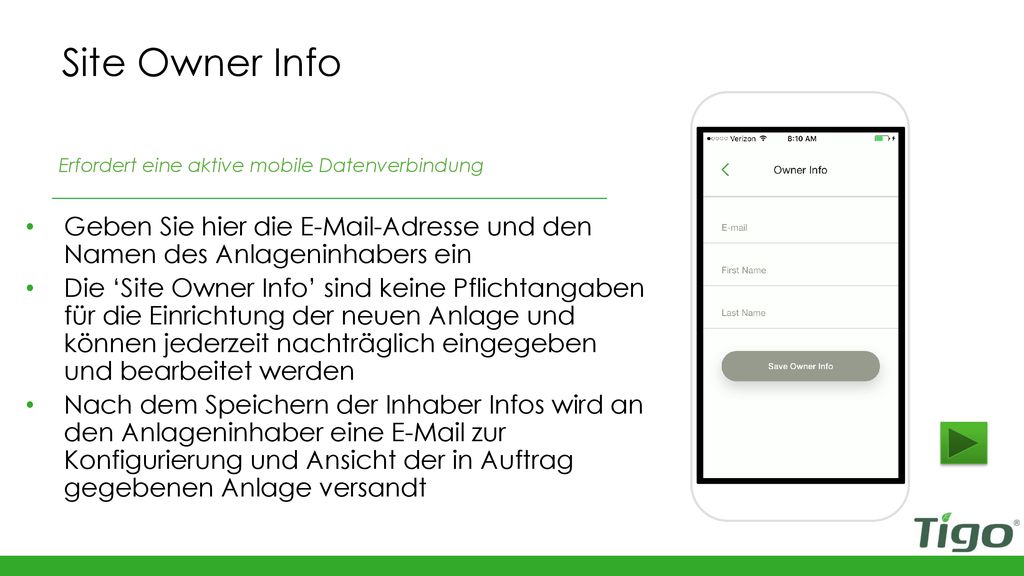

9 Site Owner Info Erfordert eine aktive mobile Datenverbindung Geben Sie hier die -Adresse und den Namen des Anlageninhabers ein Die ‘Site Owner Info’ sind keine Pflichtangaben für die Einrichtung der neuen Anlage und können jederzeit nachträglich eingegeben und bearbeitet werden Nach dem Speichern der Inhaber Infos wird an den Anlageninhaber eine zur Konfigurierung und Ansicht der in Auftrag gegebenen Anlage versandt

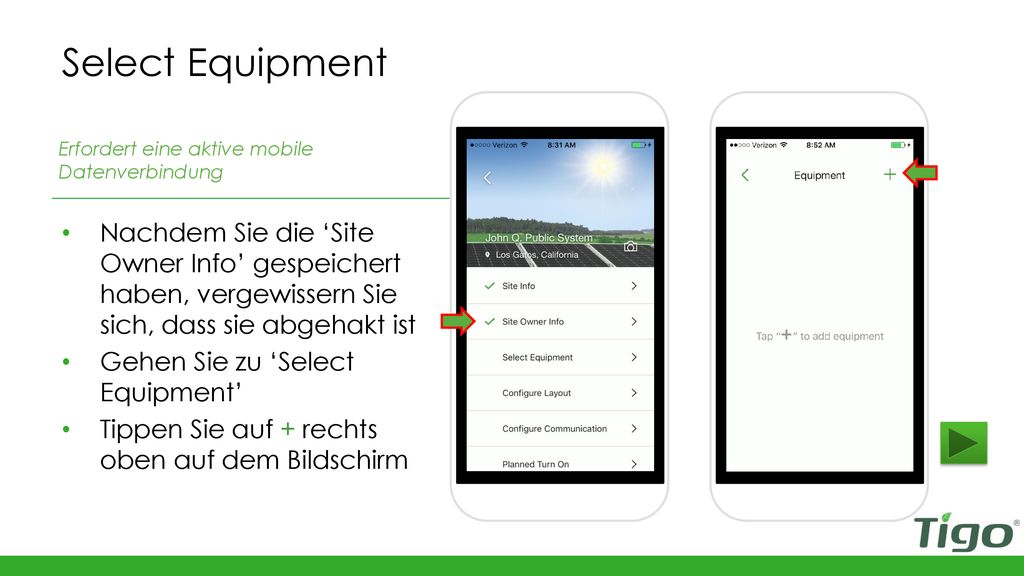

10 Select Equipment Erfordert eine aktive mobile Datenverbindung Nachdem Sie die ‘Site Owner Info’ gespeichert haben, vergewissern Sie sich, dass sie abgehakt ist Gehen Sie zu ‘Select Equipment’ Tippen Sie auf + rechts oben auf dem Bildschirm

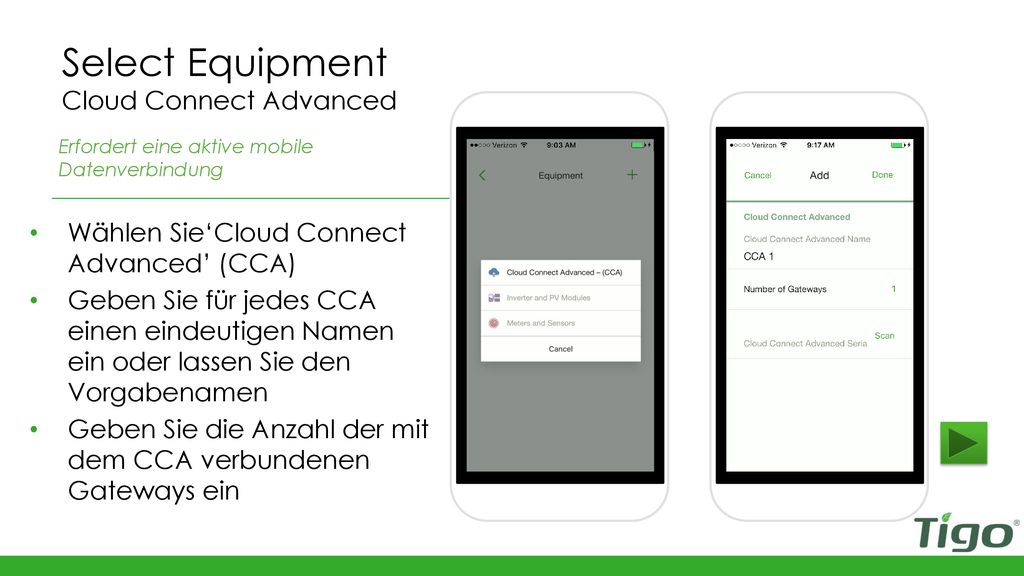

11 Select Equipment Cloud Connect Advanced
Erfordert eine aktive mobile Datenverbindung Wählen Sie‘Cloud Connect Advanced’ (CCA) Geben Sie für jedes CCA einen eindeutigen Namen ein oder lassen Sie den Vorgabenamen Geben Sie die Anzahl der mit dem CCA verbundenen Gateways ein Changed in 3.1 (new Equipment menu showing “Meters and Sensors”)

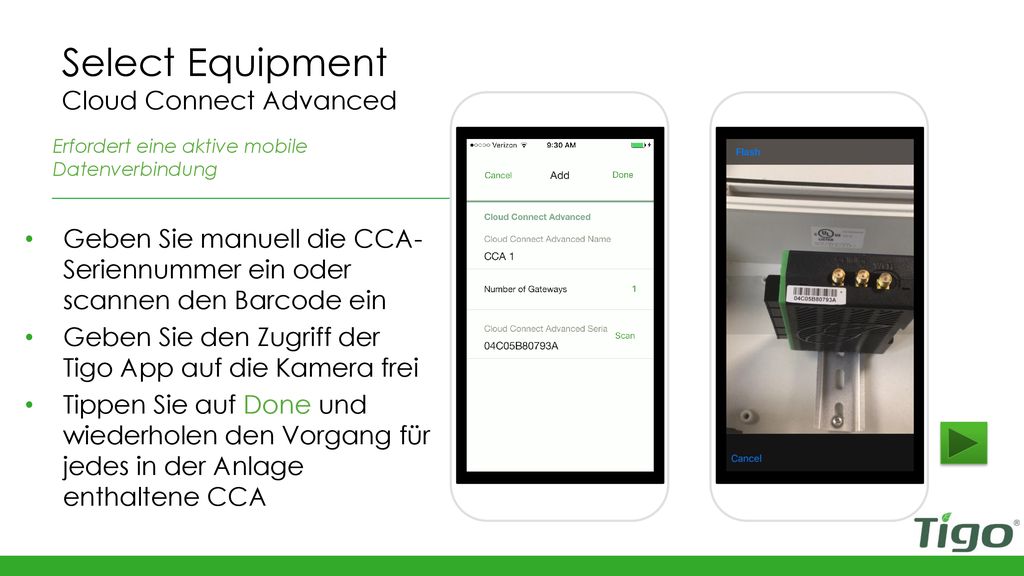

12 Select Equipment Cloud Connect Advanced
Erfordert eine aktive mobile Datenverbindung Geben Sie manuell die CCA-Seriennummer ein oder scannen den Barcode ein Geben Sie den Zugriff der Tigo App auf die Kamera frei Tippen Sie auf Done und wiederholen den Vorgang für jedes in der Anlage enthaltene CCA

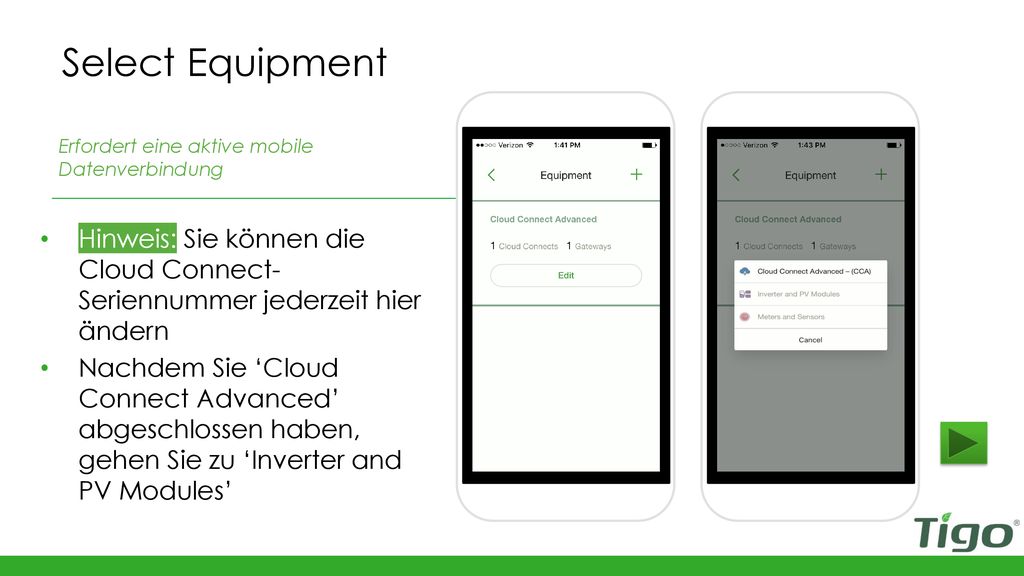

13 Select Equipment Erfordert eine aktive mobile Datenverbindung Hinweis: Sie können die Cloud Connect-Seriennummer jederzeit hier ändern Nachdem Sie ‘Cloud Connect Advanced’ abgeschlossen haben, gehen Sie zu ‘Inverter and PV Modules’ Changed for 3.1 version (new menu with “Meters and Sensors”)

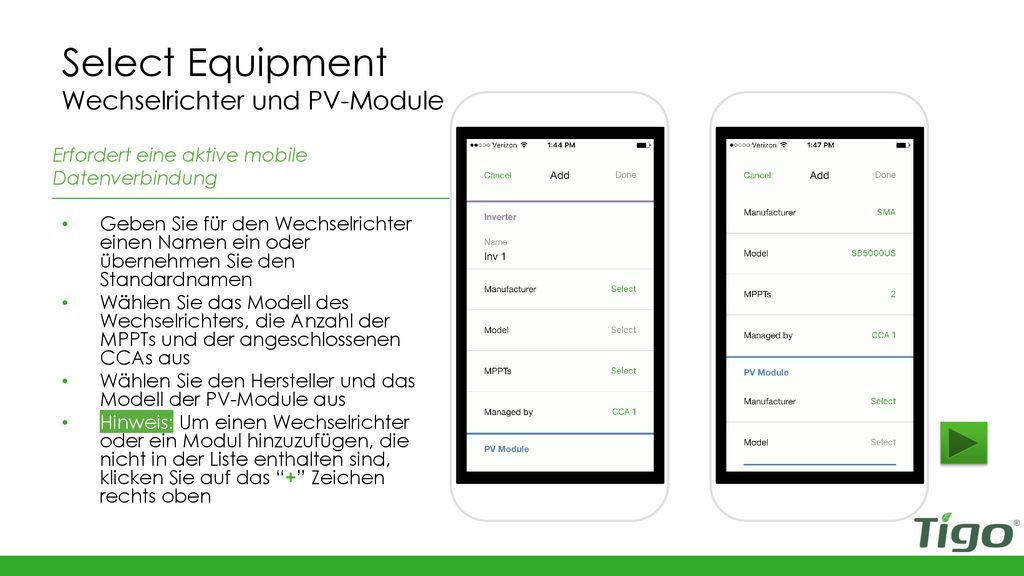

14 Select Equipment Wechselrichter und PV-Module
Erfordert eine aktive mobile Datenverbindung Geben Sie für den Wechselrichter einen Namen ein oder übernehmen Sie den Standardnamen Wählen Sie das Modell des Wechselrichters, die Anzahl der MPPTs und der angeschlossenen CCAs aus Wählen Sie den Hersteller und das Modell der PV-Module aus Hinweis: Um einen Wechselrichter oder ein Modul hinzuzufügen, die nicht in der Liste enthalten sind, klicken Sie auf das “+” Zeichen rechts oben

15 Select Equipment Wechselrichter und PV-Module
Erfordert eine aktive mobile Datenverbindung Weisen Sie jedem MPPT die Anzahl der Strings und der Module zu Betätigen Sie den Schalter für ungleichmäßige Strings, wenn die Strings über eine ungleichmäßige Anzahl von Panels verfügen Klicken Sie auf ‘Done’ Hinweis: Hier können Sie die Wechselrichter- und Moduldaten jederzeit ändern New slide for version 3.1 – New Feature

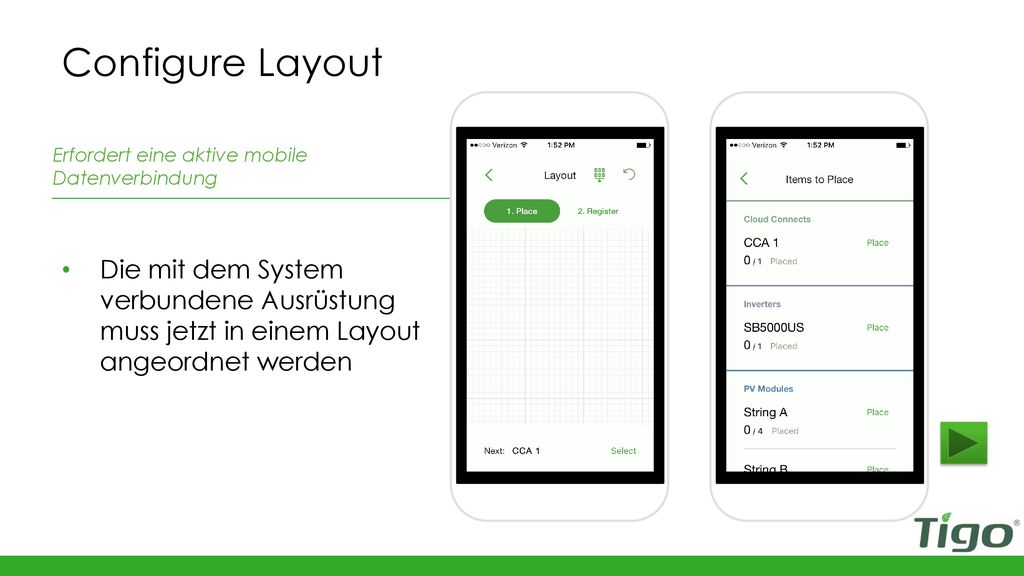

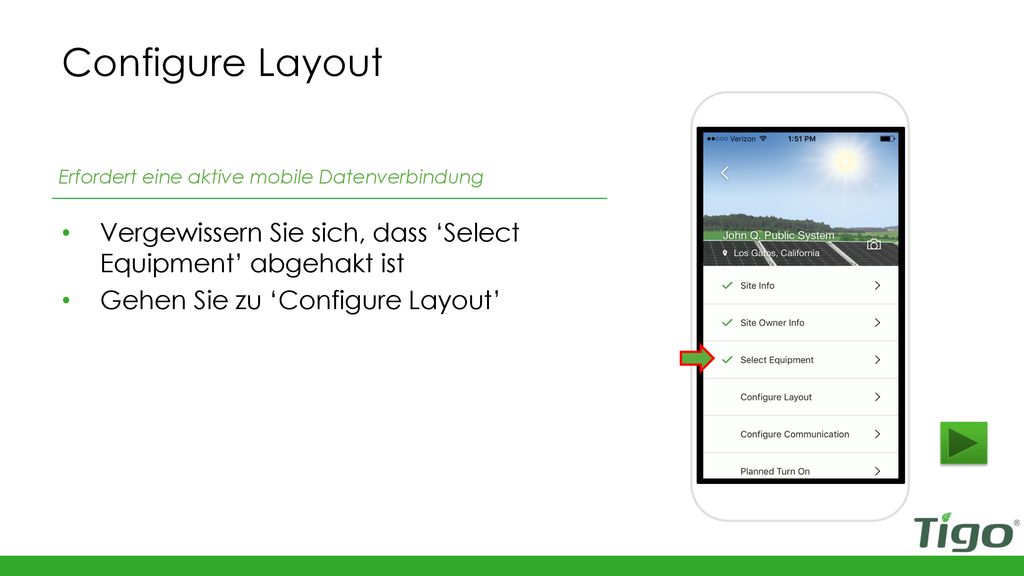

16 Configure Layout Erfordert eine aktive mobile Datenverbindung Vergewissern Sie sich, dass ‘Select Equipment’ abgehakt ist Gehen Sie zu ‘Configure Layout’

17 Configure Layout Erfordert eine aktive mobile Datenverbindung Die mit dem System verbundene Ausrüstung muss jetzt in einem Layout angeordnet werden

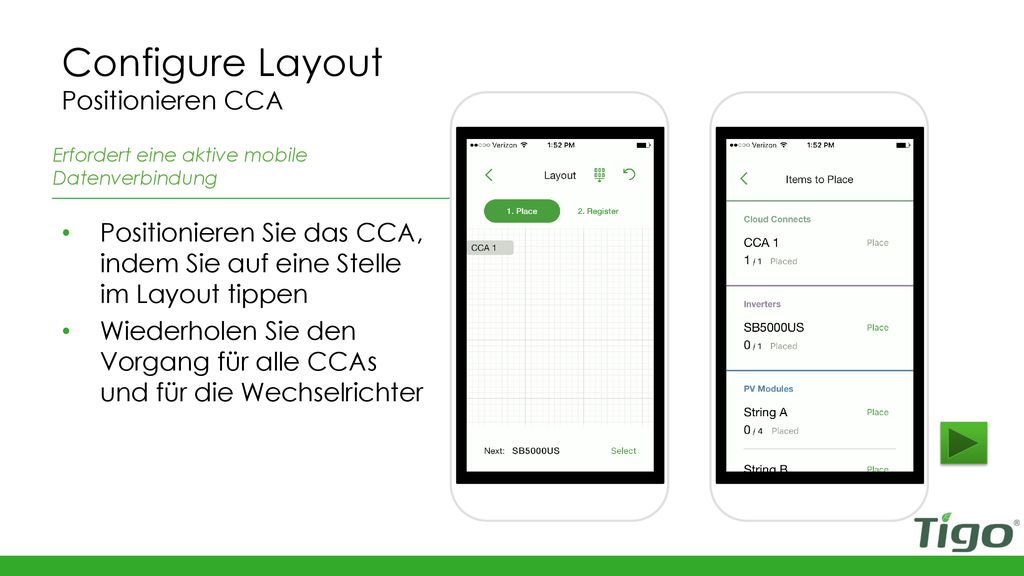

18 Configure Layout Positionieren CCA
Erfordert eine aktive mobile Datenverbindung Positionieren Sie das CCA, indem Sie auf eine Stelle im Layout tippen Wiederholen Sie den Vorgang für alle CCAs und für die Wechselrichter

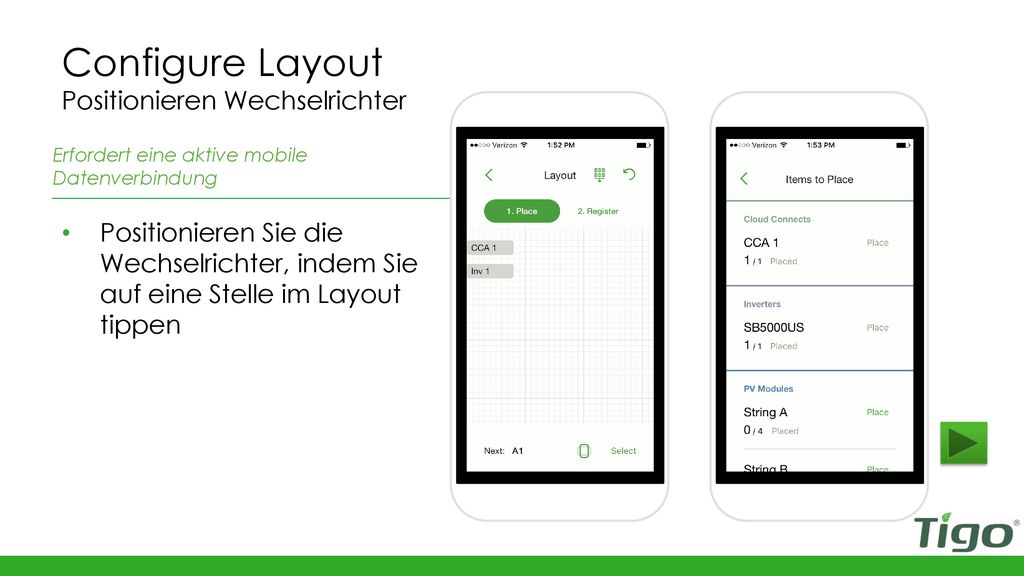

19 Configure Layout Positionieren Wechselrichter
Erfordert eine aktive mobile Datenverbindung Positionieren Sie die Wechselrichter, indem Sie auf eine Stelle im Layout tippen

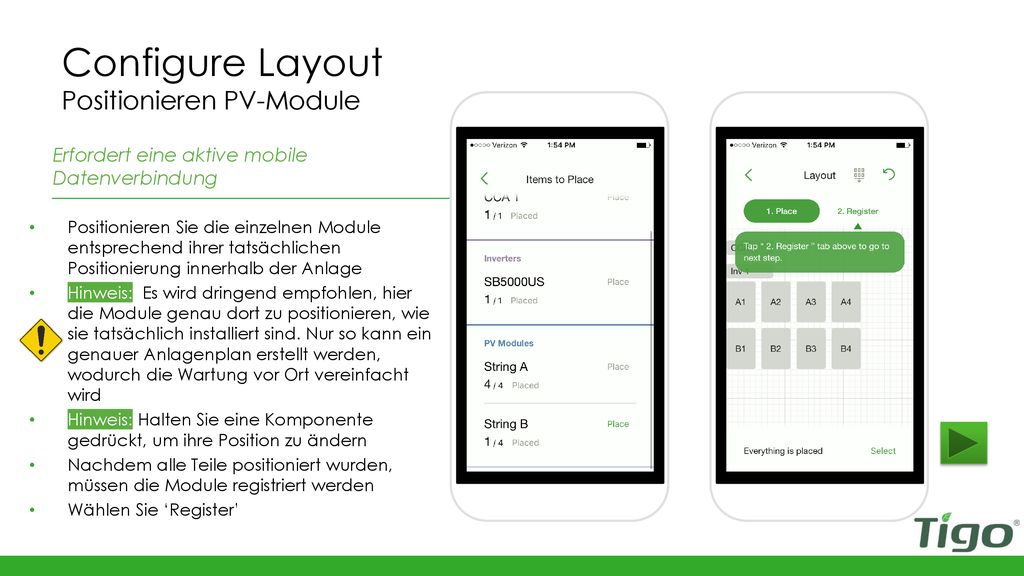

20 Configure Layout Positionieren PV-Module
Erfordert eine aktive mobile Datenverbindung Positionieren Sie die einzelnen Module entsprechend ihrer tatsächlichen Positionierung innerhalb der Anlage Hinweis: Es wird dringend empfohlen, hier die Module genau dort zu positionieren, wie sie tatsächlich installiert sind. Nur so kann ein genauer Anlagenplan erstellt werden, wodurch die Wartung vor Ort vereinfacht wird Hinweis: Halten Sie eine Komponente gedrückt, um ihre Position zu ändern Nachdem alle Teile positioniert wurden, müssen die Module registriert werden Wählen Sie ‘Register’

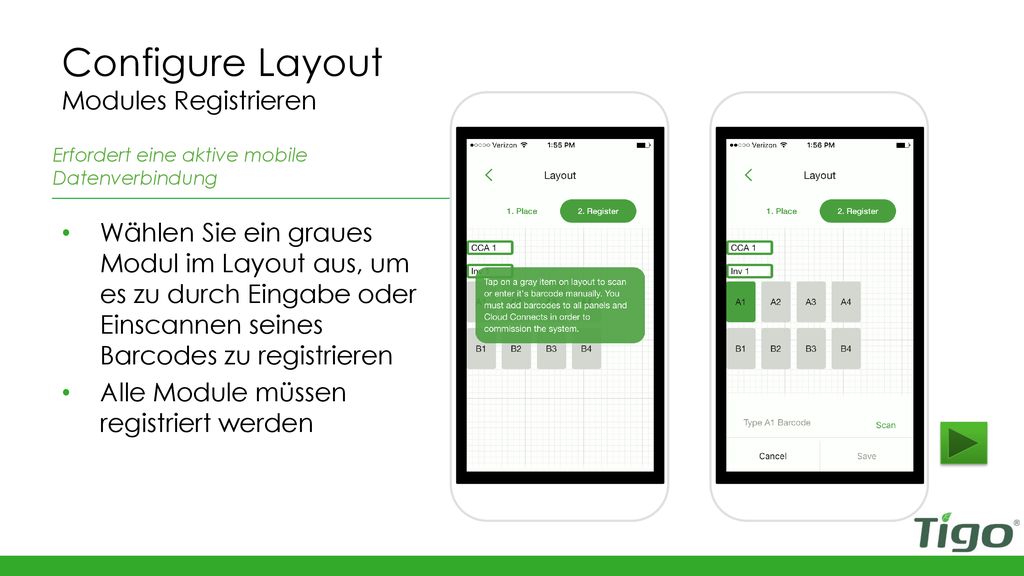

21 Configure Layout Modules Registrieren
Erfordert eine aktive mobile Datenverbindung Wählen Sie ein graues Modul im Layout aus, um es zu durch Eingabe oder Einscannen seines Barcodes zu registrieren Alle Module müssen registriert werden

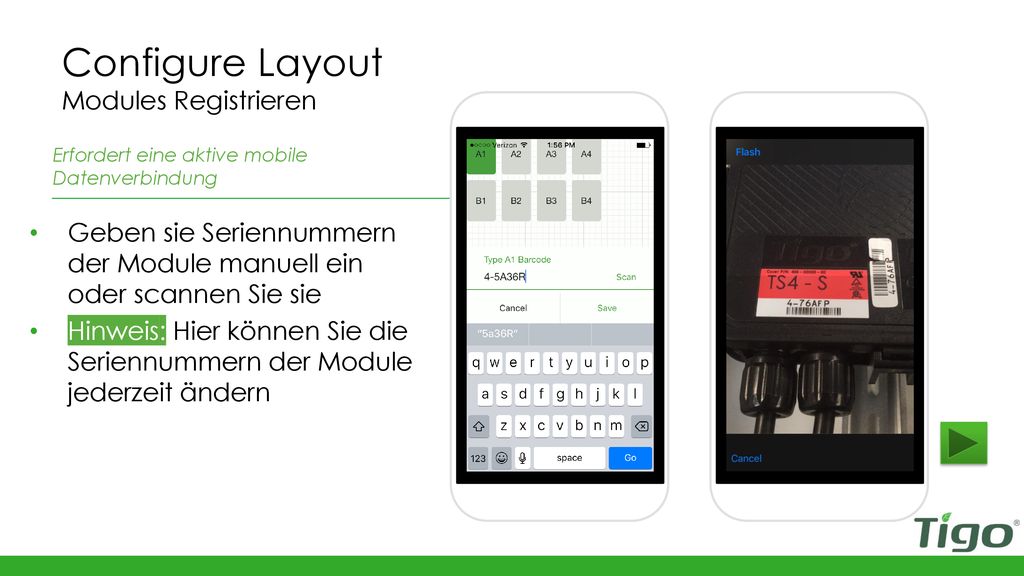

22 Configure Layout Modules Registrieren
Erfordert eine aktive mobile Datenverbindung Geben sie Seriennummern der Module manuell ein oder scannen Sie sie Hinweis: Hier können Sie die Seriennummern der Module jederzeit ändern

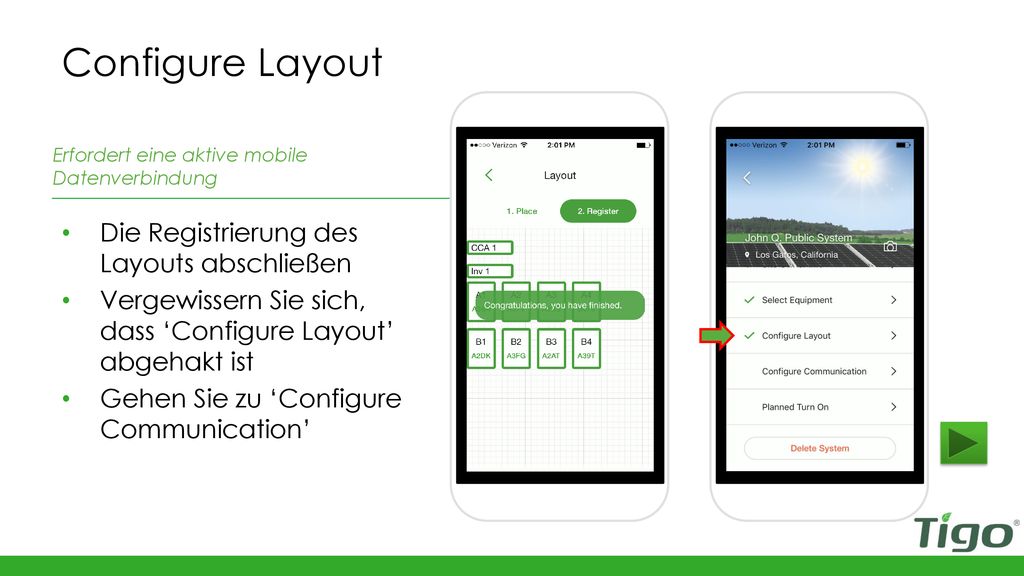

23 Configure Layout Die Registrierung des Layouts abschließen
Erfordert eine aktive mobile Datenverbindung Die Registrierung des Layouts abschließen Vergewissern Sie sich, dass ‘Configure Layout’ abgehakt ist Gehen Sie zu ‘Configure Communication’

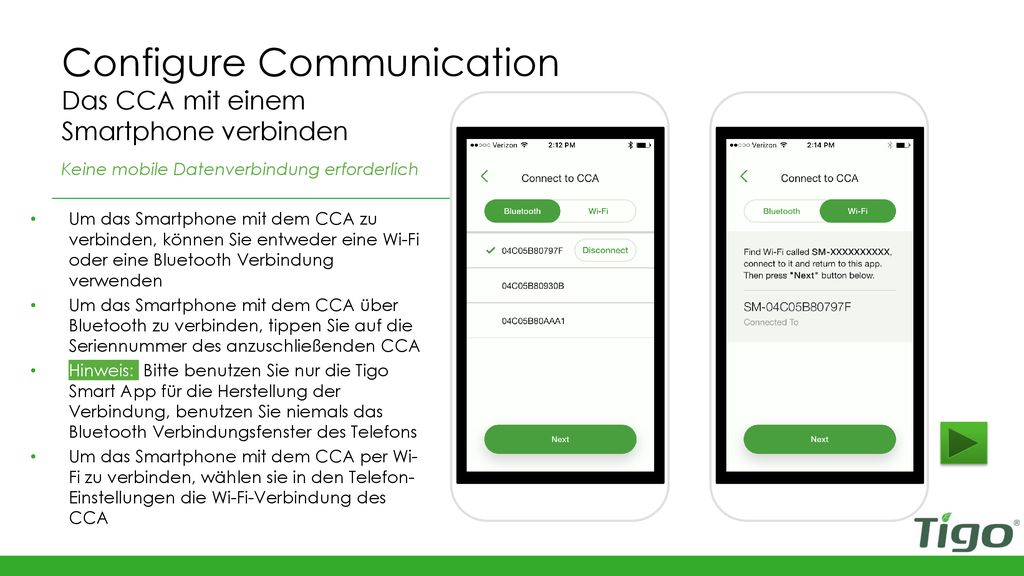

24 Configure Communication Das CCA mit einem Smartphone verbinden
Keine mobile Datenverbindung erforderlich Um das Smartphone mit dem CCA zu verbinden, können Sie entweder eine Wi-Fi oder eine Bluetooth Verbindung verwenden Um das Smartphone mit dem CCA über Bluetooth zu verbinden, tippen Sie auf die Seriennummer des anzuschließenden CCA Hinweis: Bitte benutzen Sie nur die Tigo Smart App für die Herstellung der Verbindung, benutzen Sie niemals das Bluetooth Verbindungsfenster des Telefons Um das Smartphone mit dem CCA per Wi-Fi zu verbinden, wählen sie in den Telefon-Einstellungen die Wi-Fi-Verbindung des CCA

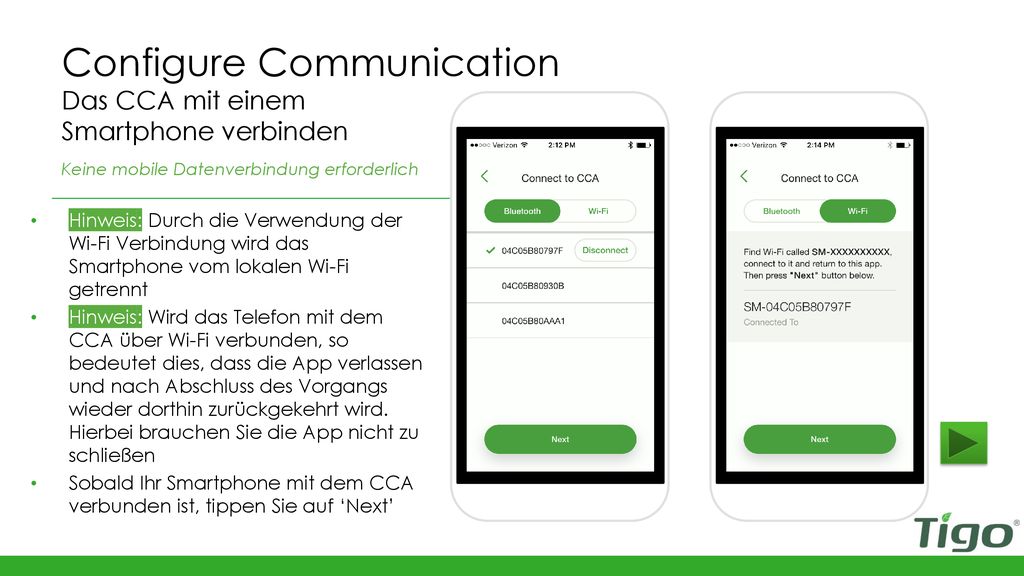

25 Configure Communication Das CCA mit einem Smartphone verbinden
Keine mobile Datenverbindung erforderlich Hinweis: Durch die Verwendung der Wi-Fi Verbindung wird das Smartphone vom lokalen Wi-Fi getrennt Hinweis: Wird das Telefon mit dem CCA über Wi-Fi verbunden, so bedeutet dies, dass die App verlassen und nach Abschluss des Vorgangs wieder dorthin zurückgekehrt wird. Hierbei brauchen Sie die App nicht zu schließen Sobald Ihr Smartphone mit dem CCA verbunden ist, tippen Sie auf ‘Next’

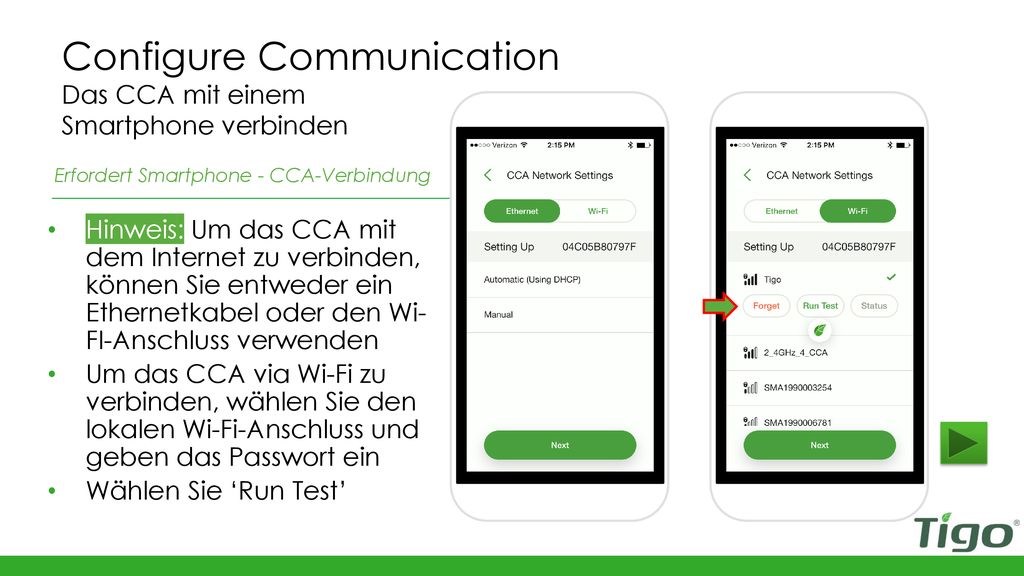

26 Configure Communication Das CCA mit einem Smartphone verbinden
Erfordert Smartphone - CCA-Verbindung Hinweis: Um das CCA mit dem Internet zu verbinden, können Sie entweder ein Ethernetkabel oder den Wi-FI-Anschluss verwenden Um das CCA via Wi-Fi zu verbinden, wählen Sie den lokalen Wi-Fi-Anschluss und geben das Passwort ein Wählen Sie ‘Run Test’

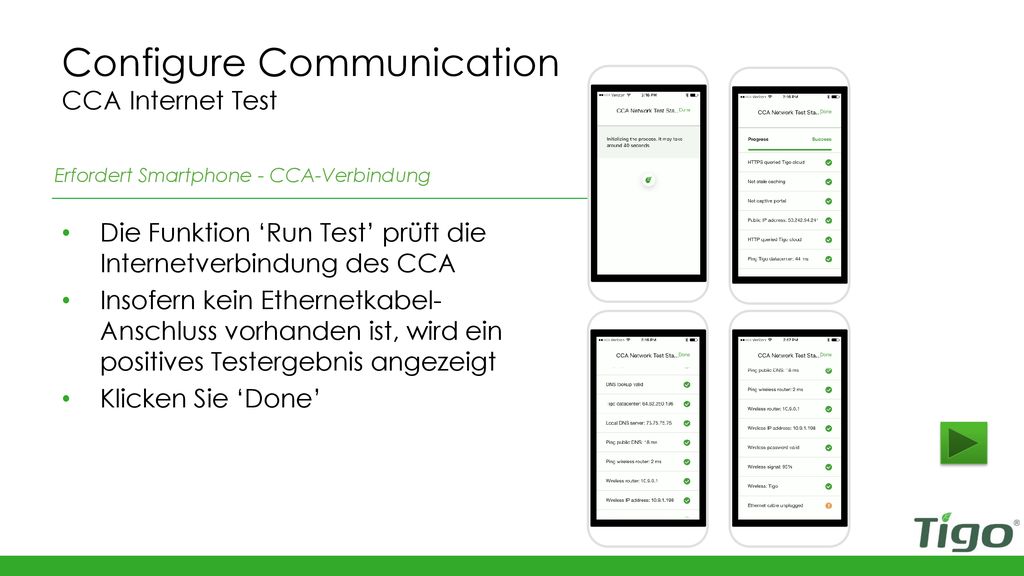

27 Configure Communication CCA Internet Test
Erfordert Smartphone - CCA-Verbindung Die Funktion ‘Run Test’ prüft die Internetverbindung des CCA Insofern kein Ethernetkabel-Anschluss vorhanden ist, wird ein positives Testergebnis angezeigt Klicken Sie ‘Done’

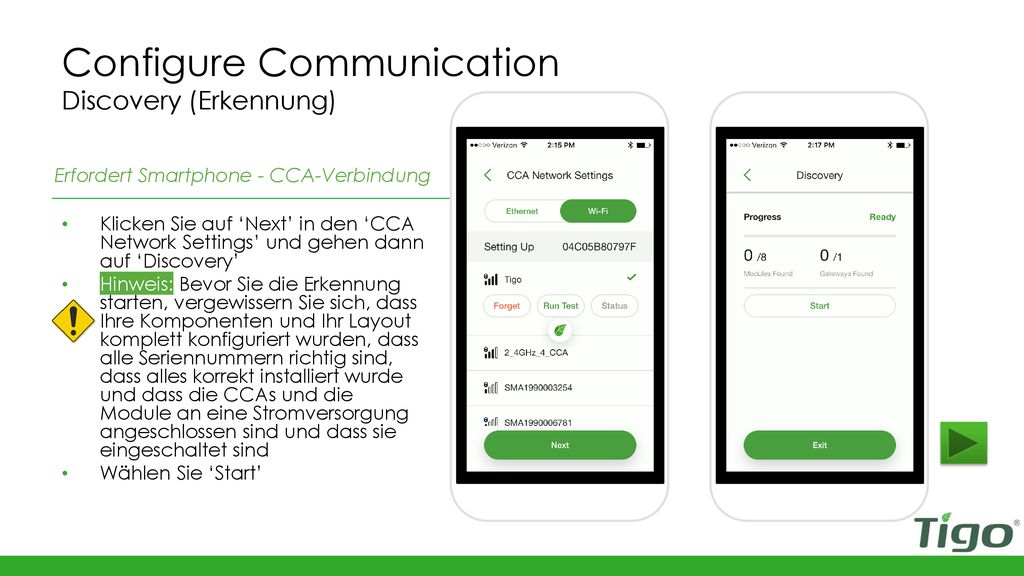

28 Configure Communication Discovery (Erkennung)
Erfordert Smartphone - CCA-Verbindung Klicken Sie auf ‘Next’ in den ‘CCA Network Settings’ und gehen dann auf ‘Discovery’ Hinweis: Bevor Sie die Erkennung starten, vergewissern Sie sich, dass Ihre Komponenten und Ihr Layout komplett konfiguriert wurden, dass alle Seriennummern richtig sind, dass alles korrekt installiert wurde und dass die CCAs und die Module an eine Stromversorgung angeschlossen sind und dass sie eingeschaltet sind Wählen Sie ‘Start’

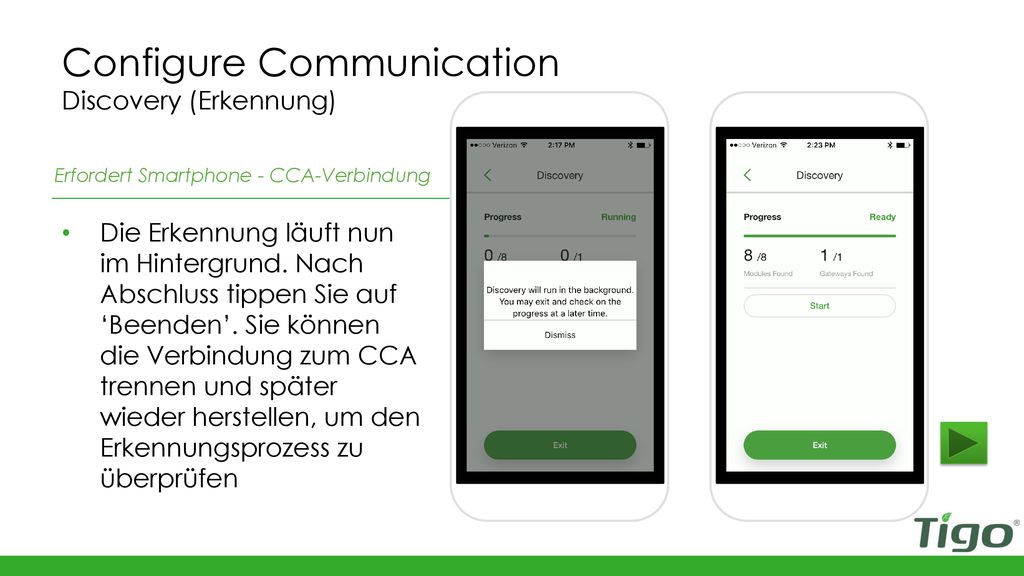

29 Configure Communication Discovery (Erkennung)
Erfordert Smartphone - CCA-Verbindung Die Erkennung läuft nun im Hintergrund. Nach Abschluss tippen Sie auf ‘Beenden’. Sie können die Verbindung zum CCA trennen und später wieder herstellen, um den Erkennungsprozess zu überprüfen

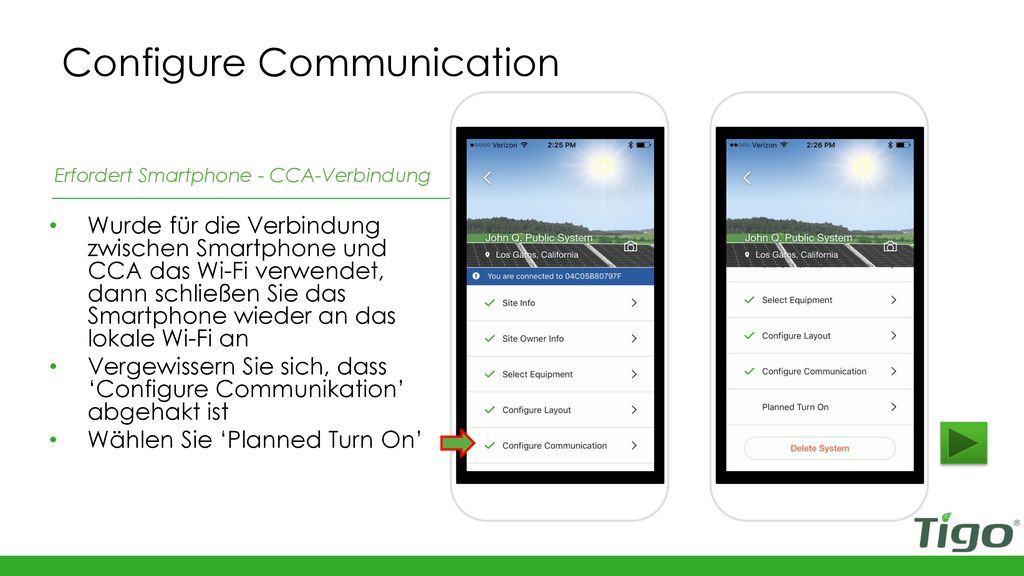

30 Configure Communication
Erfordert Smartphone - CCA-Verbindung Wurde für die Verbindung zwischen Smartphone und CCA das Wi-Fi verwendet, dann schließen Sie das Smartphone wieder an das lokale Wi-Fi an Vergewissern Sie sich, dass ‘Configure Communikation’ abgehakt ist Wählen Sie ‘Planned Turn On’

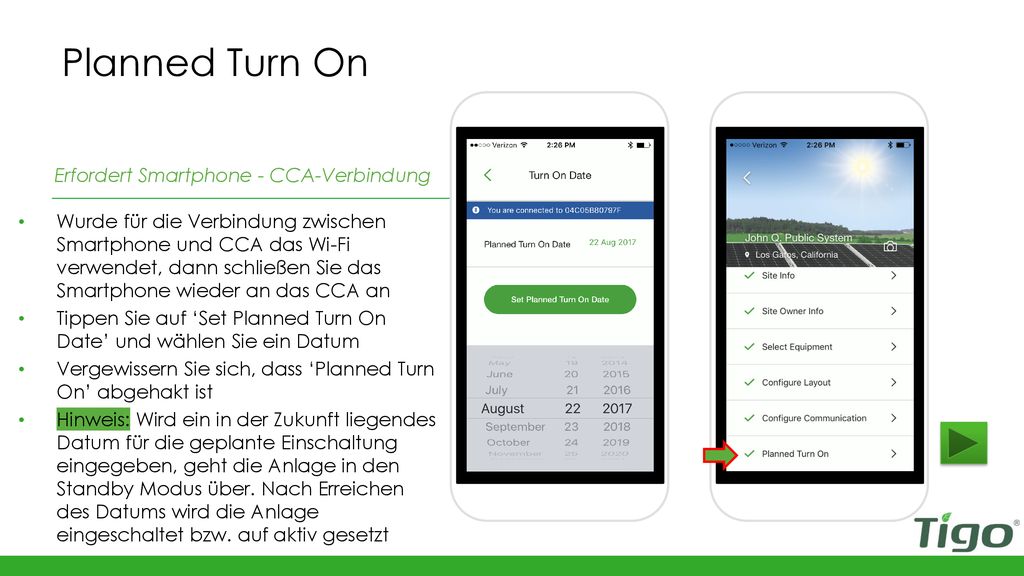

31 Planned Turn On Erfordert Smartphone - CCA-Verbindung
Wurde für die Verbindung zwischen Smartphone und CCA das Wi-Fi verwendet, dann schließen Sie das Smartphone wieder an das CCA an Tippen Sie auf ‘Set Planned Turn On Date’ und wählen Sie ein Datum Vergewissern Sie sich, dass ‘Planned Turn On’ abgehakt ist Hinweis: Wird ein in der Zukunft liegendes Datum für die geplante Einschaltung eingegeben, geht die Anlage in den Standby Modus über. Nach Erreichen des Datums wird die Anlage eingeschaltet bzw. auf aktiv gesetzt

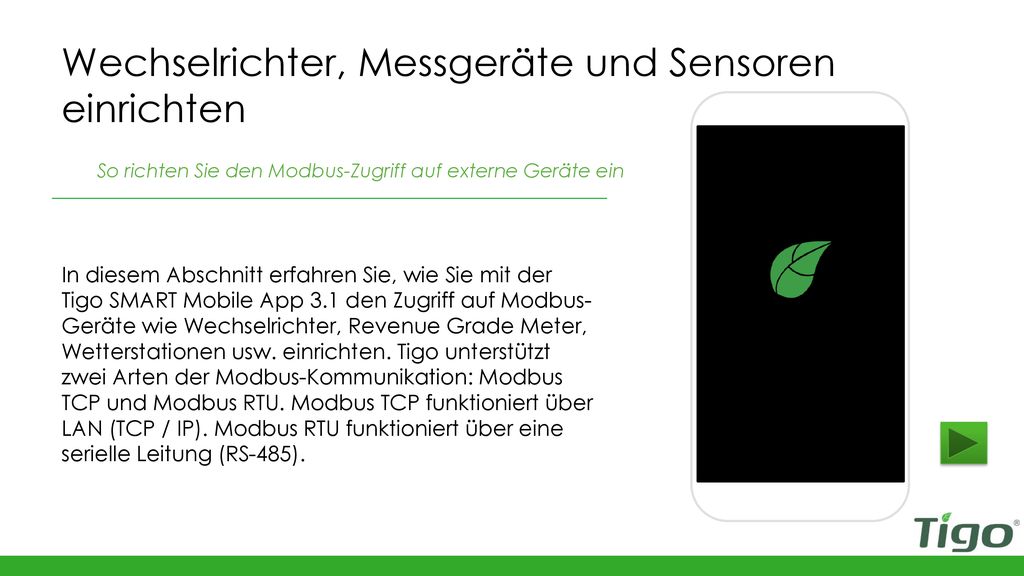

32 Wechselrichter, Messgeräte und Sensoren einrichten
So richten Sie den Modbus-Zugriff auf externe Geräte ein In diesem Abschnitt erfahren Sie, wie Sie mit der Tigo SMART Mobile App 3.1 den Zugriff auf Modbus-Geräte wie Wechselrichter, Revenue Grade Meter, Wetterstationen usw. einrichten. Tigo unterstützt zwei Arten der Modbus-Kommunikation: Modbus TCP und Modbus RTU. Modbus TCP funktioniert über LAN (TCP / IP). Modbus RTU funktioniert über eine serielle Leitung (RS-485).

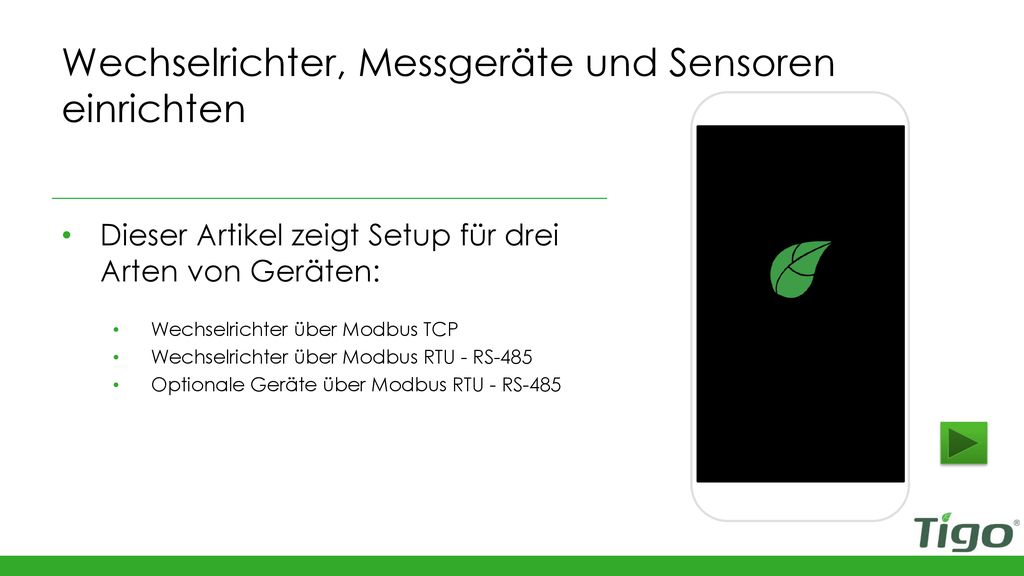

33 Wechselrichter, Messgeräte und Sensoren einrichten
Dieser Artikel zeigt Setup für drei Arten von Geräten: Wechselrichter über Modbus TCP Wechselrichter über Modbus RTU - RS-485 Optionale Geräte über Modbus RTU - RS-485

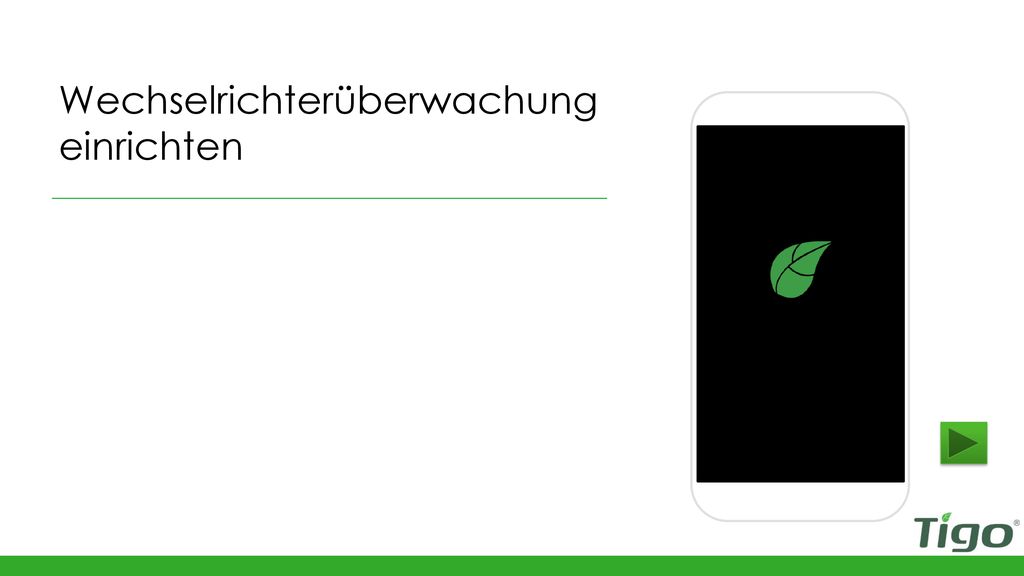

34 Wechselrichterüberwachung einrichten

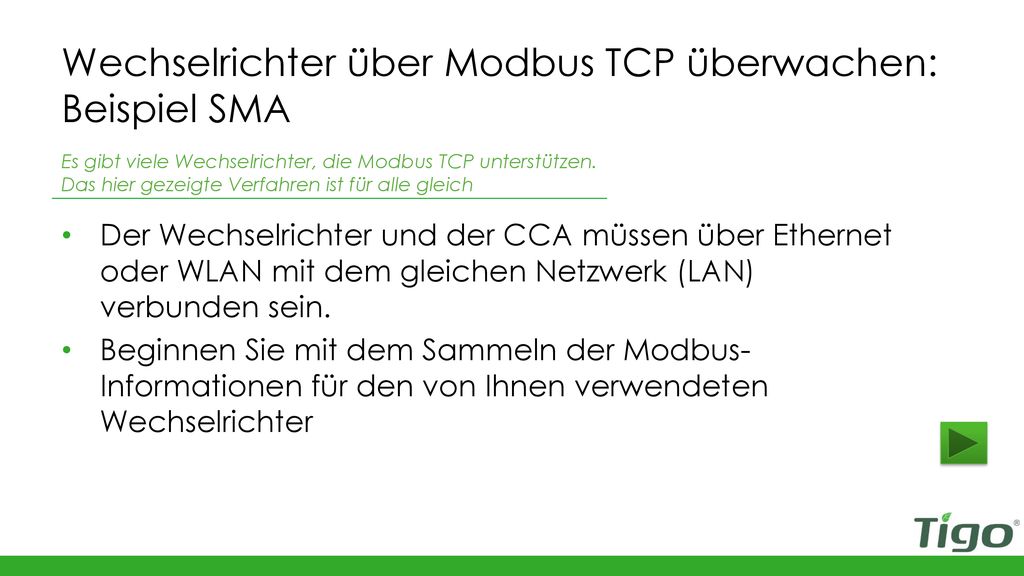

35 Wechselrichter über Modbus TCP überwachen: Beispiel SMA
Es gibt viele Wechselrichter, die Modbus TCP unterstützen. Das hier gezeigte Verfahren ist für alle gleich Der Wechselrichter und der CCA müssen über Ethernet oder WLAN mit dem gleichen Netzwerk (LAN) verbunden sein. Beginnen Sie mit dem Sammeln der Modbus-Informationen für den von Ihnen verwendeten Wechselrichter New slide for version 3.1 – New Feature

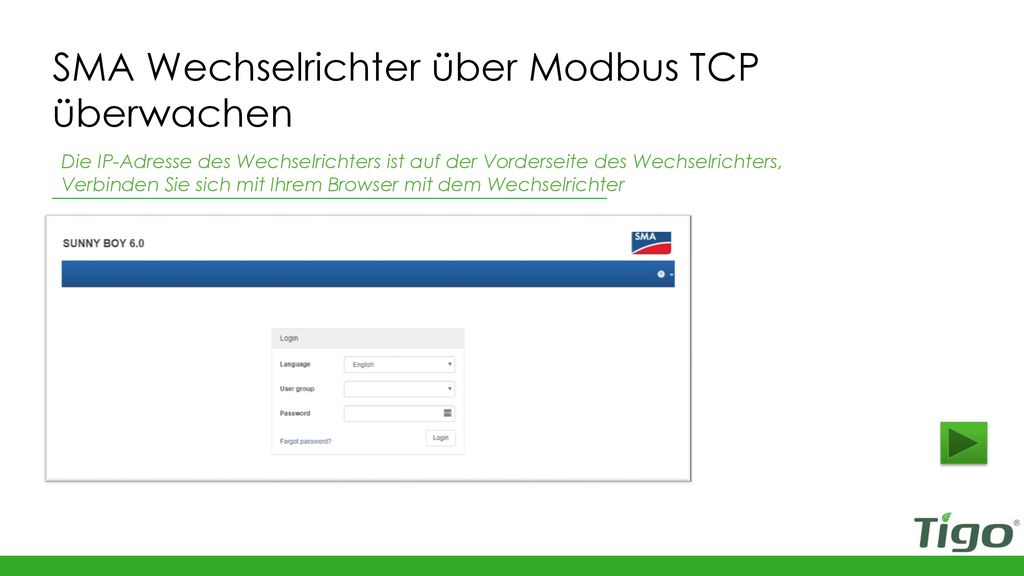

36 SMA Wechselrichter über Modbus TCP überwachen
Die IP-Adresse des Wechselrichters ist auf der Vorderseite des Wechselrichters, Verbinden Sie sich mit Ihrem Browser mit dem Wechselrichter New slide for version 3.1 – New Feature

37 SMA Wechselrichter über Modbus TCP überwachen
Melden Sie sich mit dem Benutzernamen und dem Passwort an, die Sie bei der Installation des Wechselrichters festgelegt haben New slide for version 3.1 – New Feature

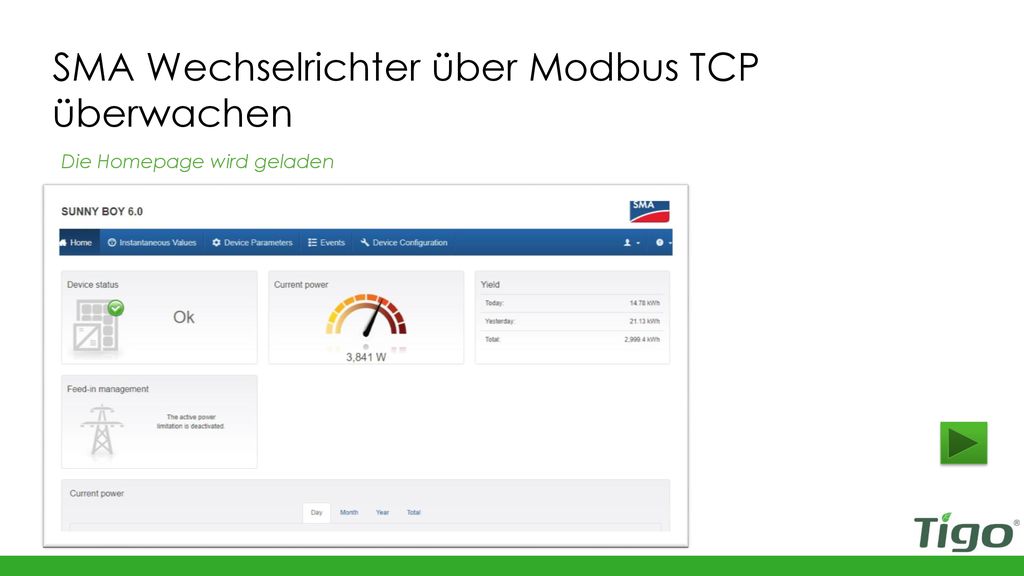

38 SMA Wechselrichter über Modbus TCP überwachen
Die Homepage wird geladen New slide for version 3.1 – New Feature

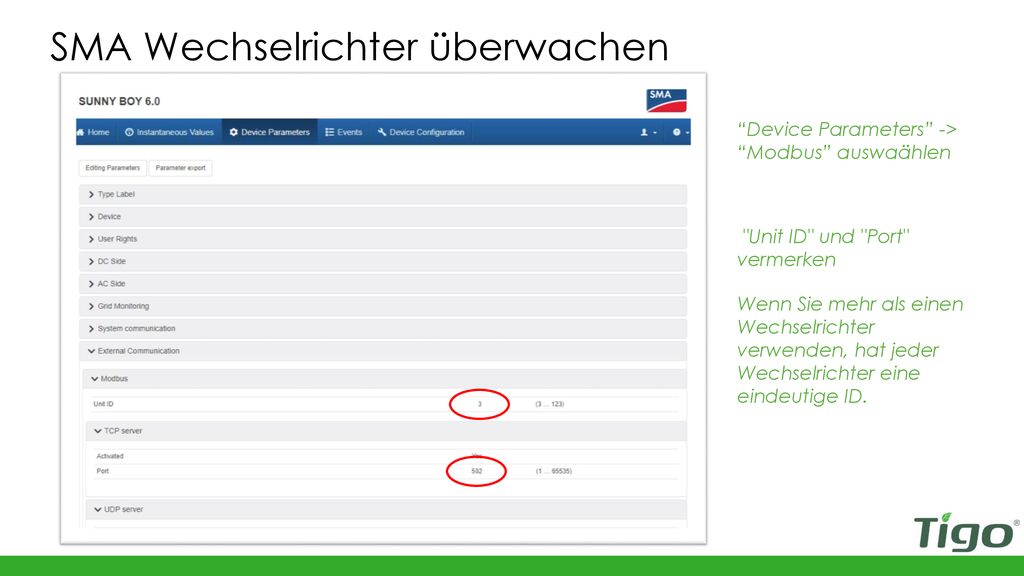

39 SMA Wechselrichter überwachen
“Device Parameters” -> “Modbus” auswaählen "Unit ID" und "Port" vermerken Wenn Sie mehr als einen Wechselrichter verwenden, hat jeder Wechselrichter eine eindeutige ID.

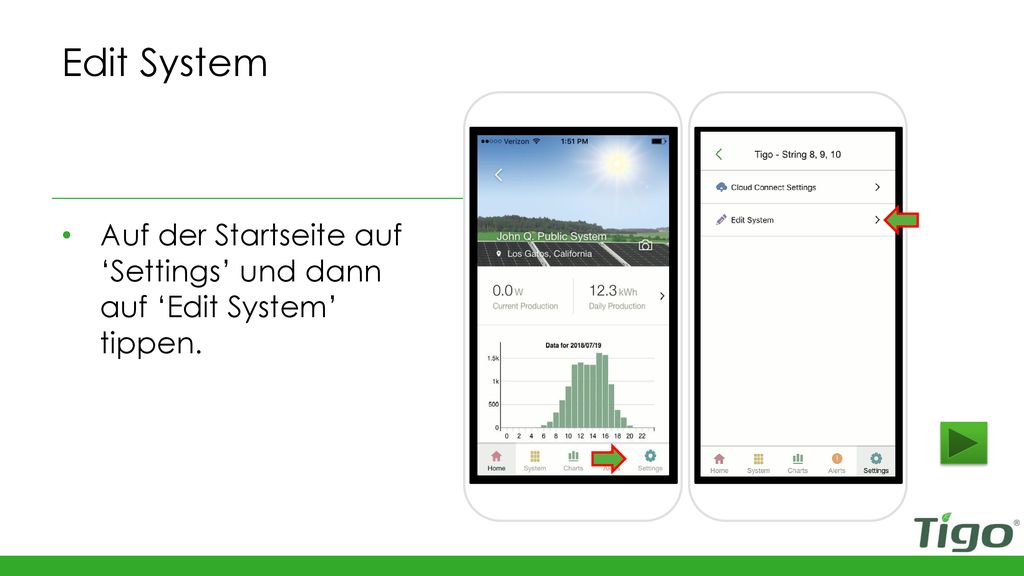

40 Edit System Auf der Startseite auf ‘Settings’ und dann auf ‘Edit System’ tippen. New slide for version 3.1 – New Feature

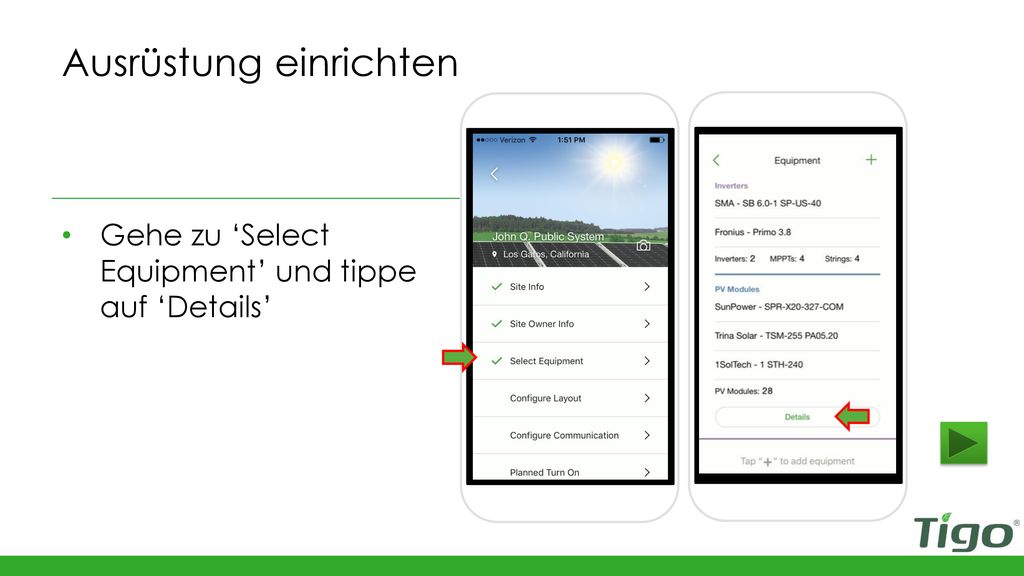

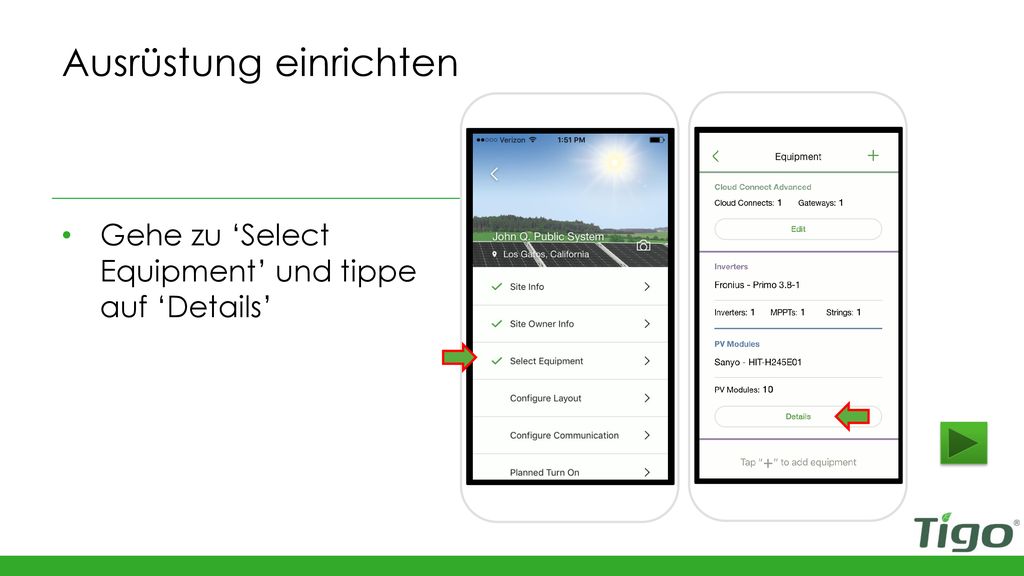

41 Ausrüstung einrichten
Gehe zu ‘Select Equipment’ und tippe auf ‘Details’ New slide for version 3.1 – New Feature

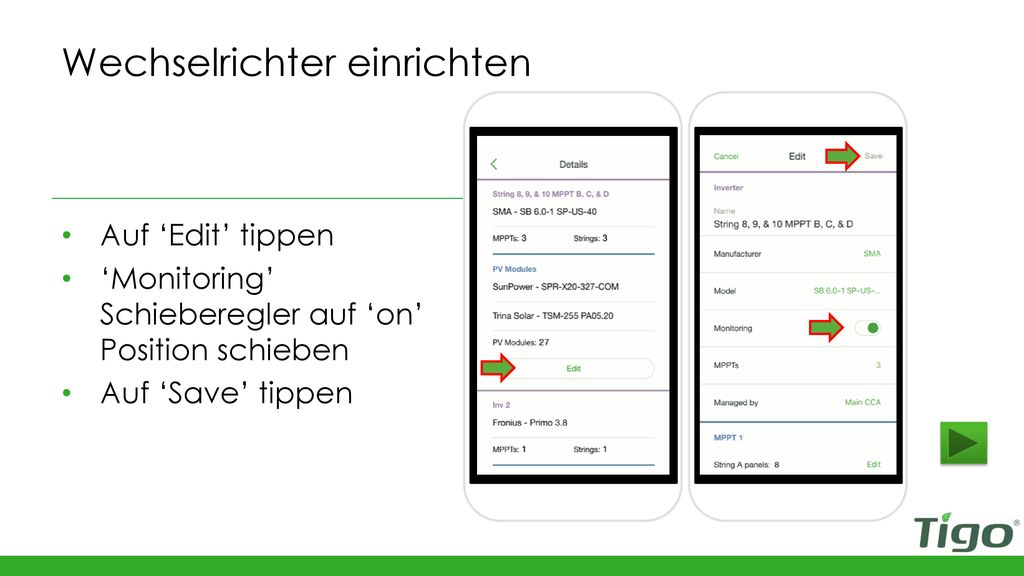

42 Wechselrichter einrichten
Auf ‘Edit’ tippen ‘Monitoring’ Schieberegler auf ‘on’ Position schieben Auf ‘Save’ tippen New slide for version 3.1 – New Feature

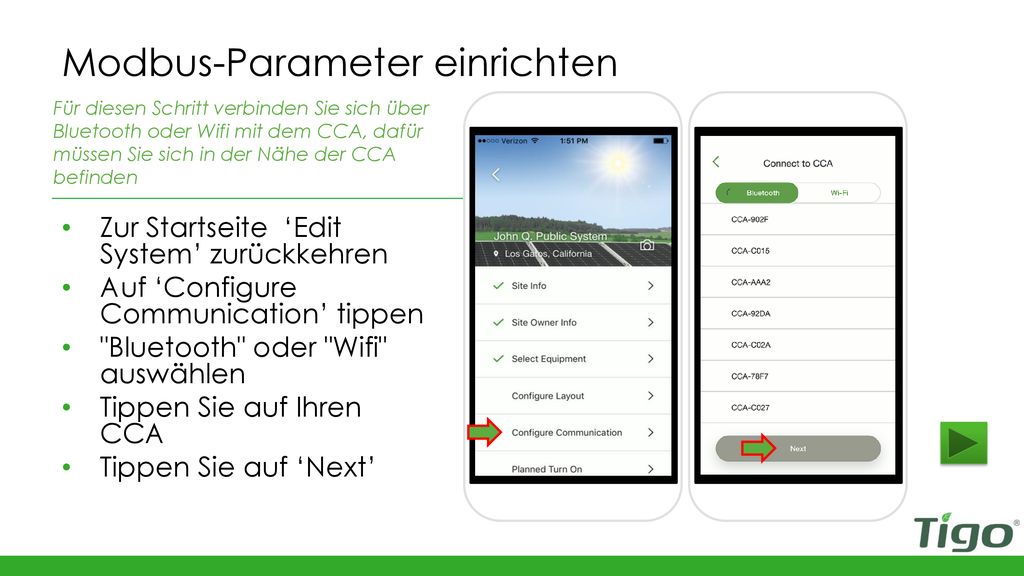

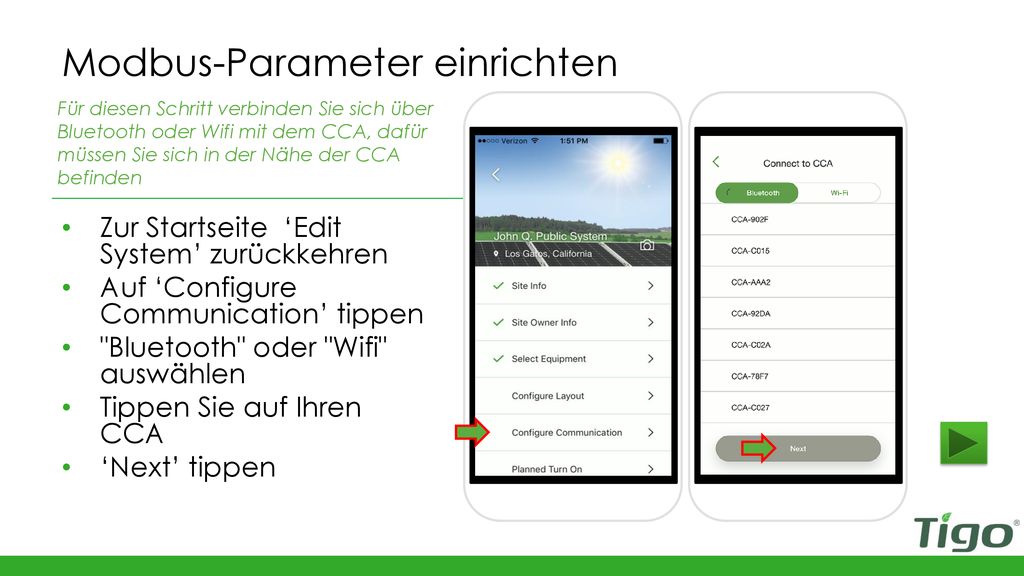

43 Modbus-Parameter einrichten
Für diesen Schritt verbinden Sie sich über Bluetooth oder Wifi mit dem CCA, dafür müssen Sie sich in der Nähe der CCA befinden Zur Startseite ‘Edit System’ zurückkehren Auf ‘Configure Communication’ tippen "Bluetooth" oder "Wifi" auswählen Tippen Sie auf Ihren CCA Tippen Sie auf ‘Next’ New slide for version 3.1 – New Feature

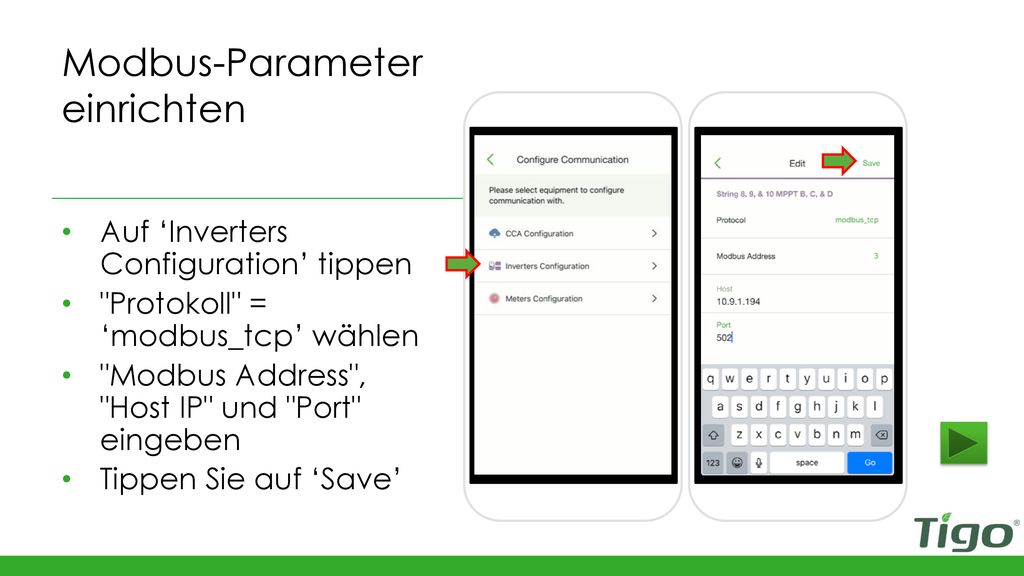

44 Modbus-Parameter einrichten
Auf ‘Inverters Configuration’ tippen "Protokoll" = ‘modbus_tcp’ wählen "Modbus Address", "Host IP" und "Port" eingeben Tippen Sie auf ‘Save’ New slide for version 3.1 – New Feature

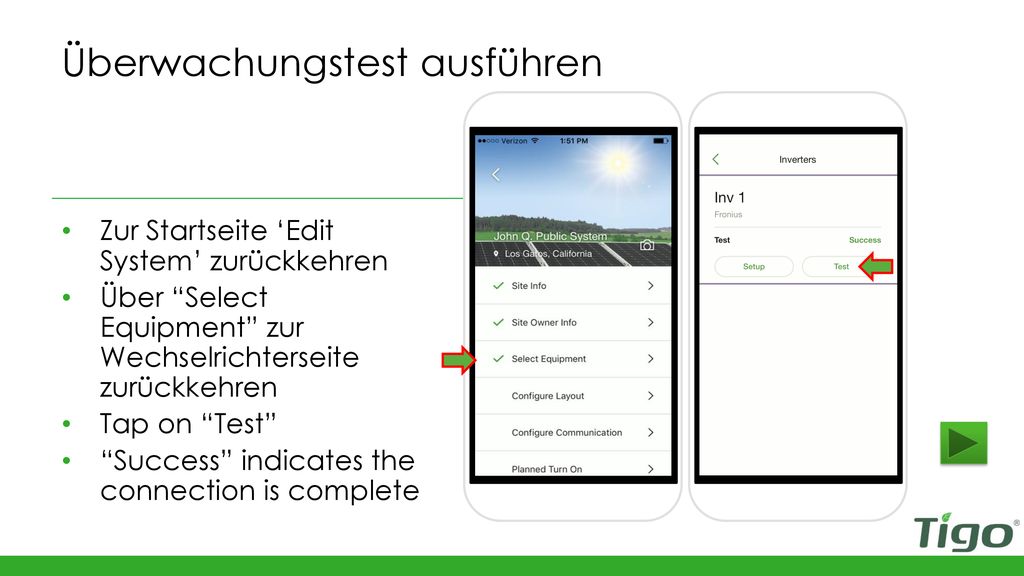

45 Überwachungstest ausführen
Zur Startseite ‘Edit System’ zurückkehren Über “Select Equipment” zur Wechselrichterseite zurückkehren Tap on “Test” “Success” indicates the connection is complete New slide for version 3.1 – New Feature

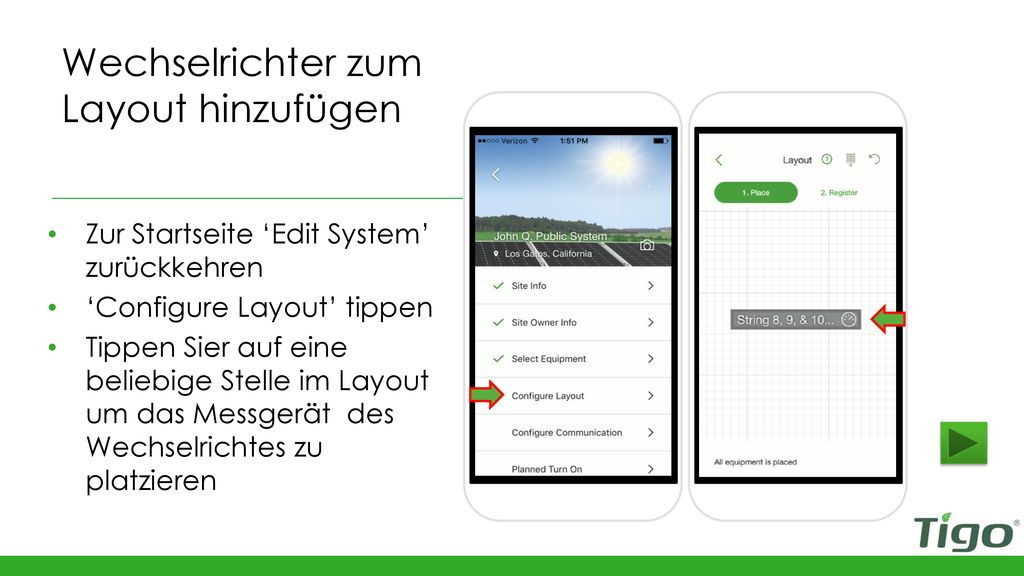

46 Wechselrichter zum Layout hinzufügen
Zur Startseite ‘Edit System’ zurückkehren ‘Configure Layout’ tippen Tippen Sier auf eine beliebige Stelle im Layout um das Messgerät des Wechselrichtes zu platzieren New slide for version 3.1 – New Feature

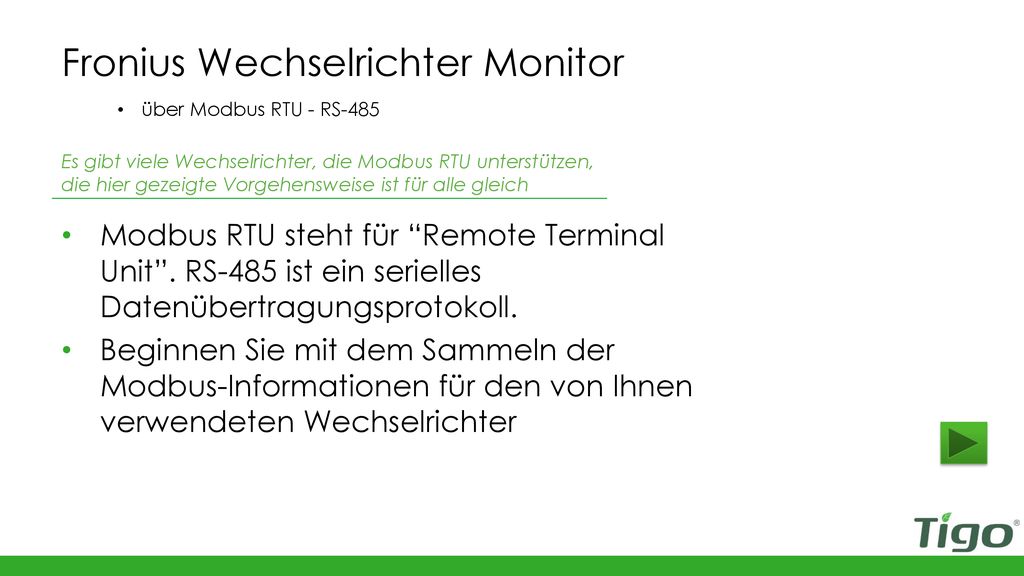

47 Fronius Wechselrichter Monitor
über Modbus RTU - RS-485 Es gibt viele Wechselrichter, die Modbus RTU unterstützen, die hier gezeigte Vorgehensweise ist für alle gleich Modbus RTU steht für “Remote Terminal Unit”. RS-485 ist ein serielles Datenübertragungsprotokoll. Beginnen Sie mit dem Sammeln der Modbus-Informationen für den von Ihnen verwendeten Wechselrichter New slide for version 3.1 – New Feature

48 Edit System Auf der Startseite auf ‘Settings’ und dann auf ‘Edit System’ tippen. New slide for version 3.1 – New Feature

49 Ausrüstung einrichten
Gehe zu ‘Select Equipment’ und tippe auf ‘Details’ New slide for version 3.1 – New Feature

50 Wechselrichter einrichten
Auf ‘Edit' tippen ‘Monitoring’ Schieberegler auf ‘on’ Position schieben Auf ‘Save’ tippen New slide for version 3.1 – New Feature

51 Modbus-Parameter einrichten
Für diesen Schritt verbinden Sie sich über Bluetooth oder Wifi mit dem CCA, dafür müssen Sie sich in der Nähe der CCA befinden Zur Startseite ‘Edit System’ zurückkehren Auf ‘Configure Communication’ tippen "Bluetooth" oder "Wifi" auswählen Tippen Sie auf Ihren CCA ‘Next’ tippen New slide for version 3.1 – New Feature

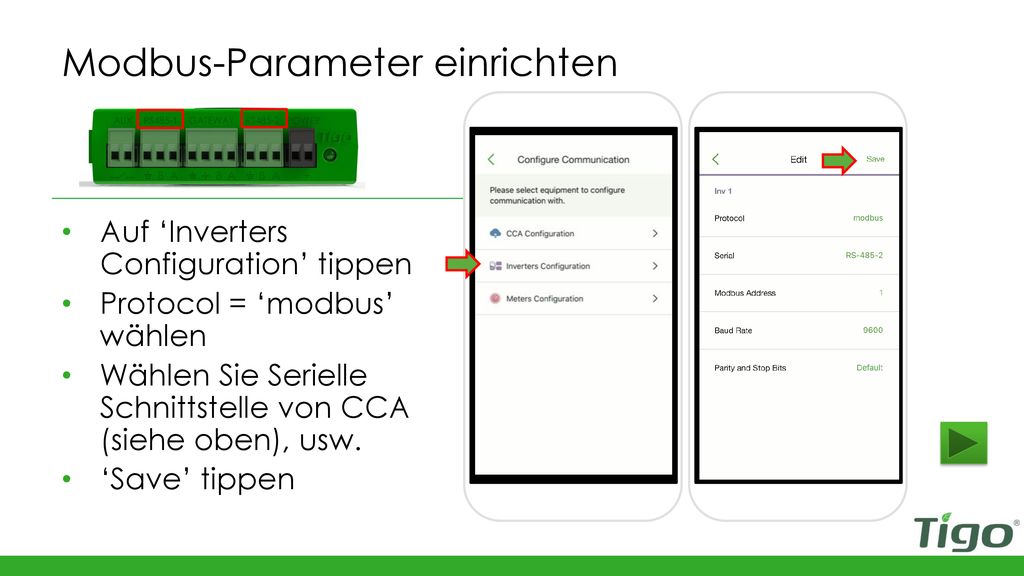

52 Modbus-Parameter einrichten
Auf ‘Inverters Configuration’ tippen Protocol = ‘modbus’ wählen Wählen Sie Serielle Schnittstelle von CCA (siehe oben), usw. ‘Save’ tippen New slide for version 3.1 – New Feature

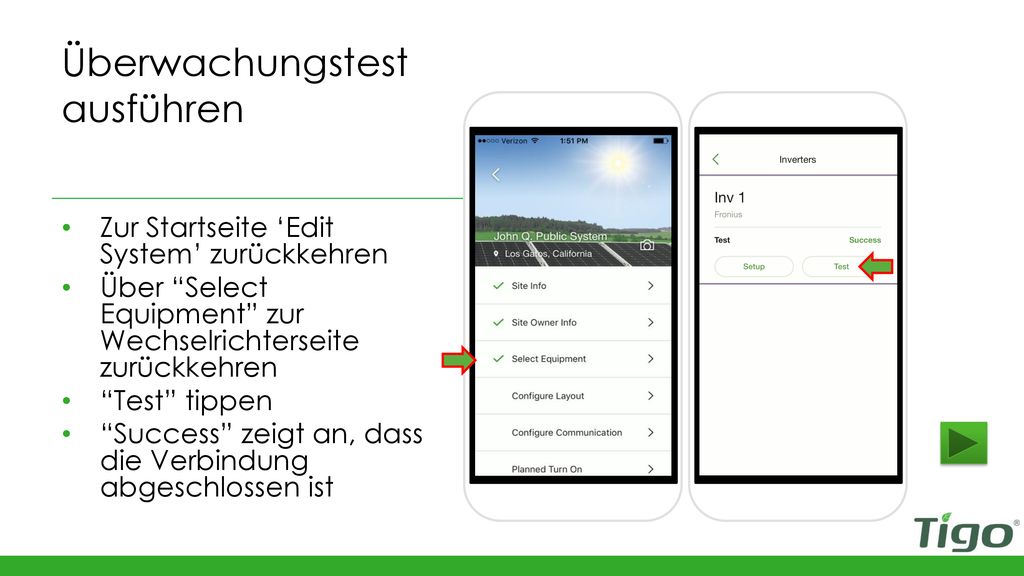

53 Überwachungstest ausführen
Zur Startseite ‘Edit System’ zurückkehren Über “Select Equipment” zur Wechselrichterseite zurückkehren “Test” tippen “Success” zeigt an, dass die Verbindung abgeschlossen ist New slide for version 3.1 – New Feature

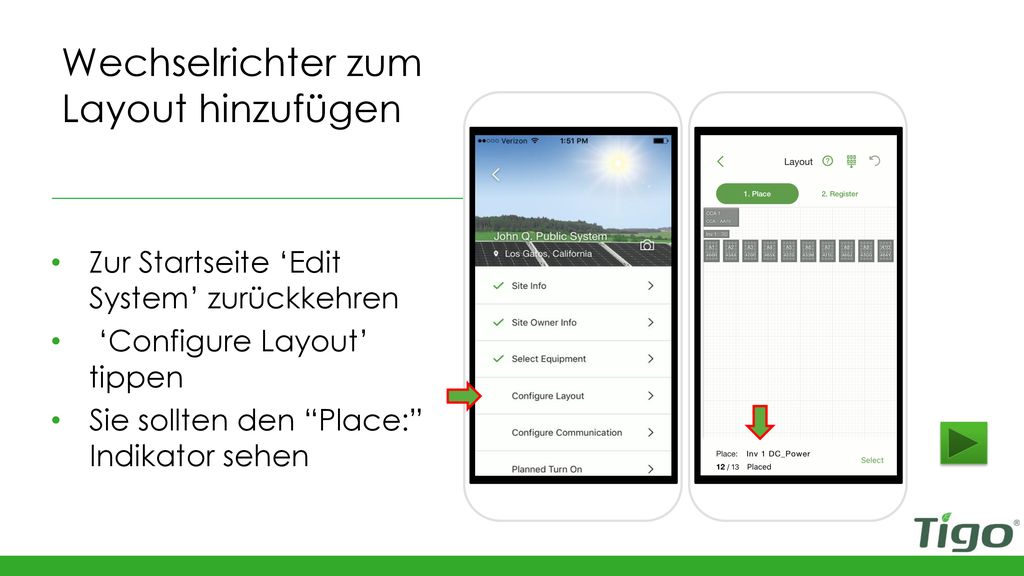

54 Wechselrichter zum Layout hinzufügen
Zur Startseite ‘Edit System’ zurückkehren ‘Configure Layout’ tippen Sie sollten den “Place:” Indikator sehen New slide for version 3.1 – New Feature

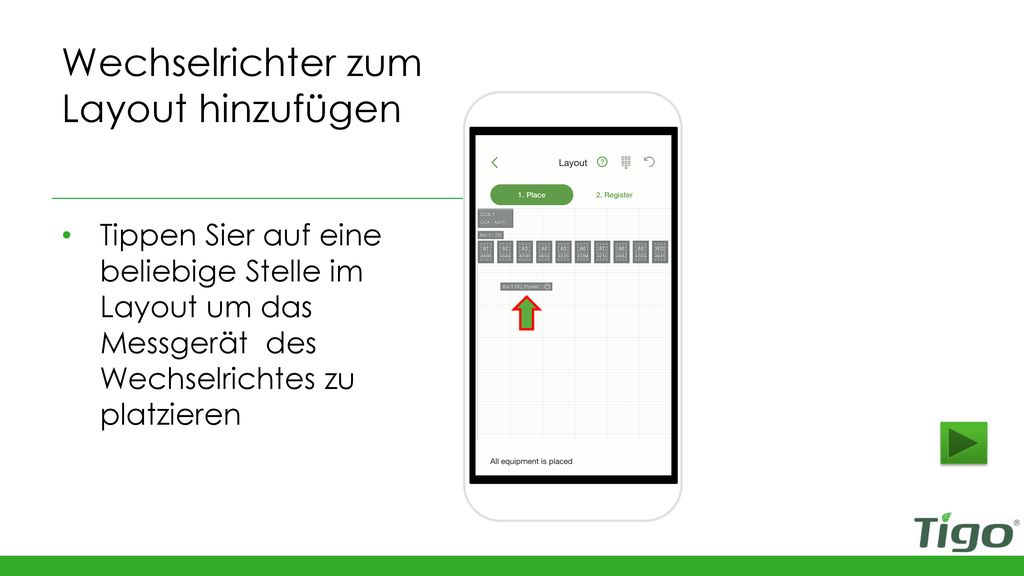

55 Wechselrichter zum Layout hinzufügen
Tippen Sier auf eine beliebige Stelle im Layout um das Messgerät des Wechselrichtes zu platzieren New slide for version 3.1 – New Feature

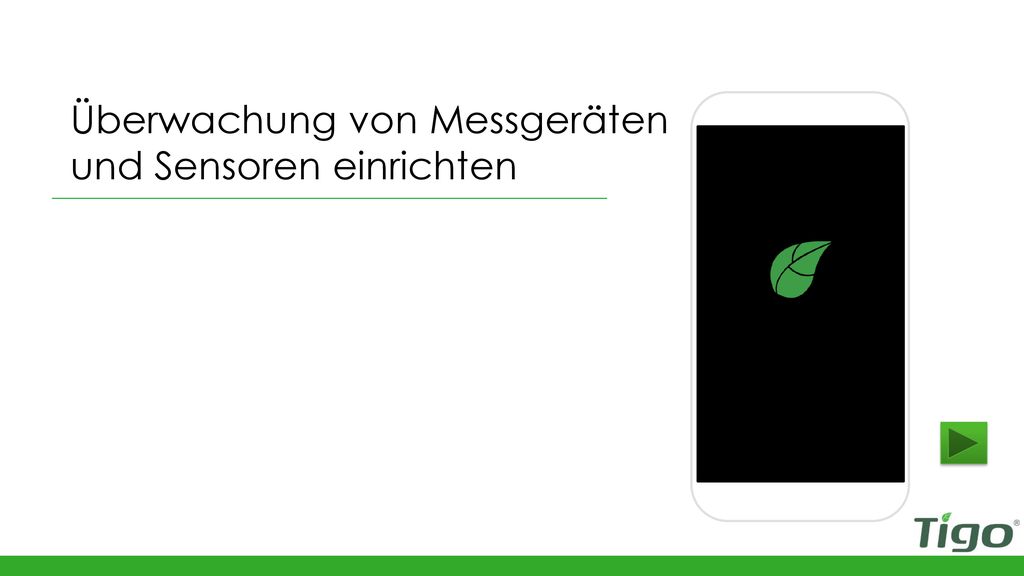

56 Überwachung von Messgeräten und Sensoren einrichten

57 Edit System Auf der Startseite auf ‘Settings’ und dann auf ‘Edit System’ tippen. New slide for version 3.1 – New Feature

58 Set up Equipment Gehe zu ‘Select Equipment’ und tippe auf ‘+’
New slide for version 3.1 – New Feature

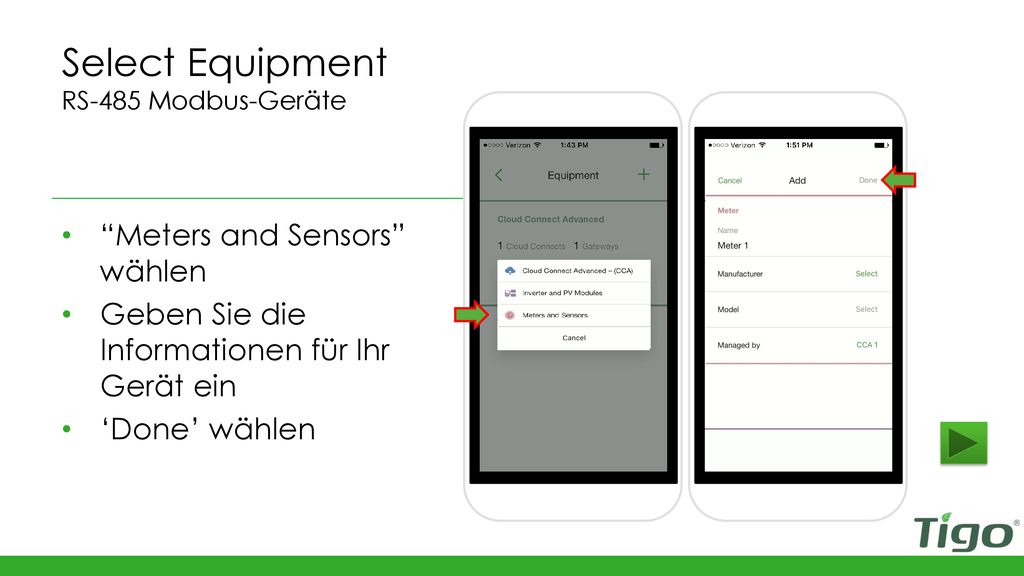

59 Select Equipment RS-485 Modbus-Geräte
“Meters and Sensors” wählen Geben Sie die Informationen für Ihr Gerät ein ‘Done’ wählen New slide for version 3.1 – New Feature

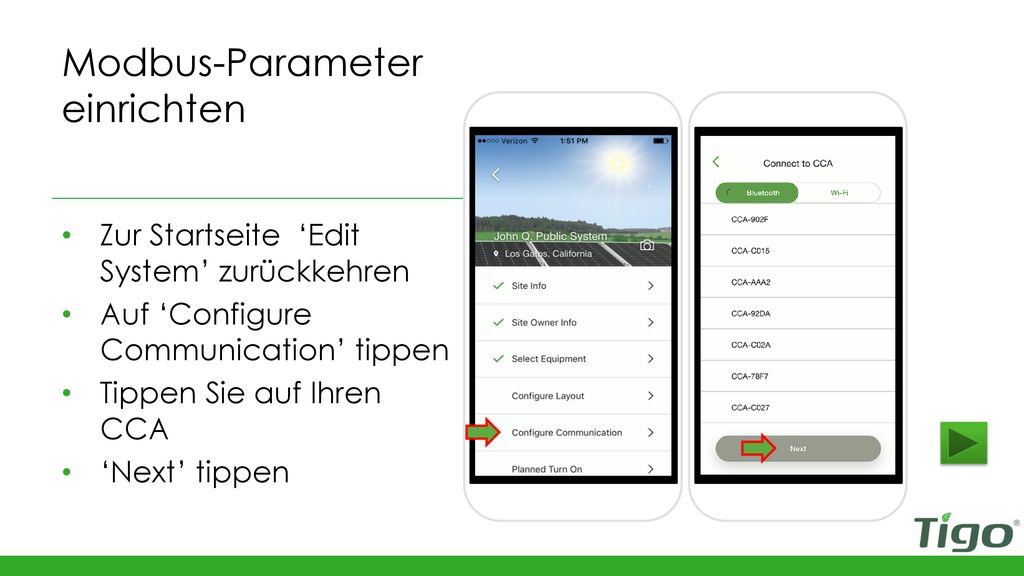

60 Modbus-Parameter einrichten
Zur Startseite ‘Edit System’ zurückkehren Auf ‘Configure Communication’ tippen Tippen Sie auf Ihren CCA ‘Next’ tippen New slide for version 3.1 – New Feature

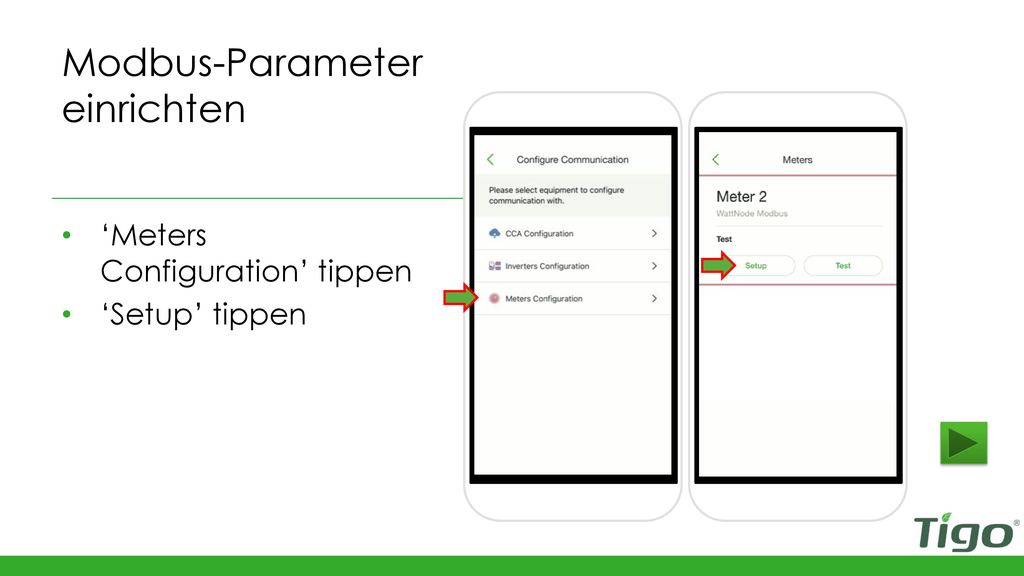

61 Modbus-Parameter einrichten
‘Meters Configuration’ tippen ‘Setup’ tippen New slide for version 3.1 – New Feature

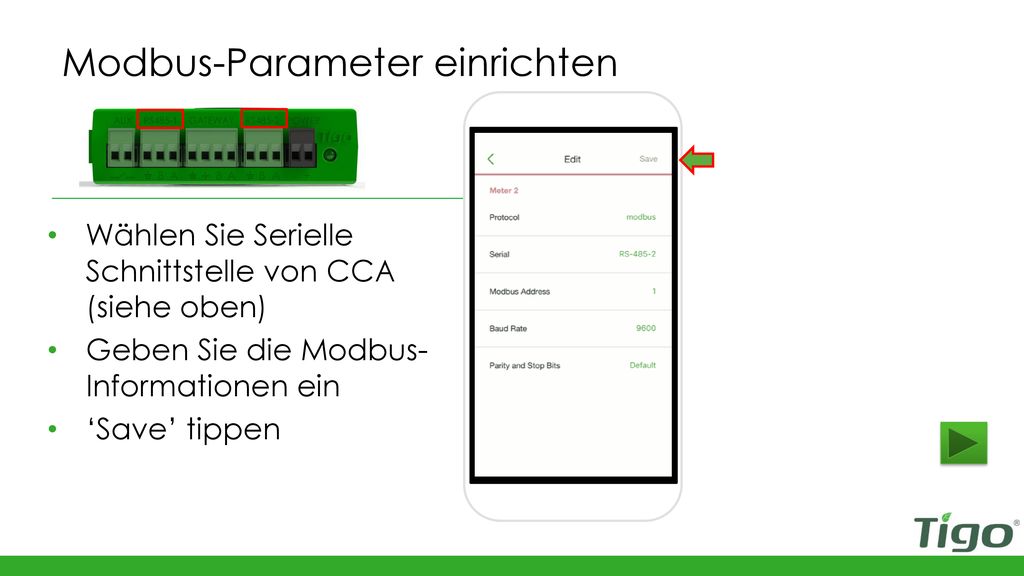

62 Modbus-Parameter einrichten
Wählen Sie Serielle Schnittstelle von CCA (siehe oben) Geben Sie die Modbus-Informationen ein ‘Save’ tippen New slide for version 3.1 – New Feature

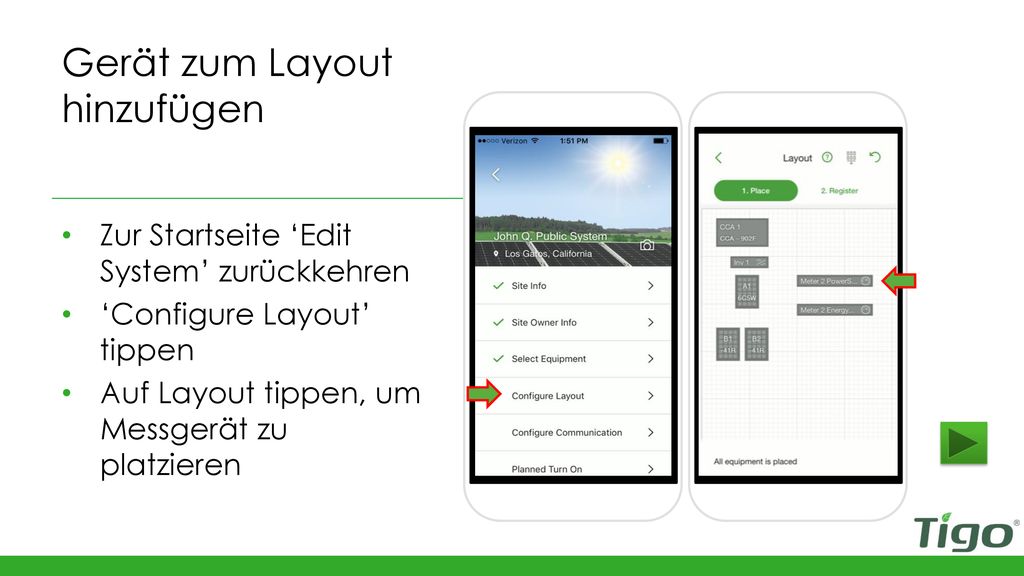

63 Gerät zum Layout hinzufügen
Zur Startseite ‘Edit System’ zurückkehren ‘Configure Layout’ tippen Auf Layout tippen, um Messgerät zu platzieren New slide for version 3.1 – New Feature

64 Tigo Training and Development
