Hans Gander: Gleisplanung Hauptbahnhof

Präsentation zum Thema: "Hans Gander: Gleisplanung Hauptbahnhof"—  Präsentation transkript:

1 Hans Gander: Gleisplanung Hauptbahnhof
Stand:

2 Gleisplanung Hauptbahnhof Gesamtansicht
Stand:

3 Gleisplanung Hauptbahnhof Detailansicht Links (BW-Bereich)
Gerades Gleis L = 114 mm Geb. Gleis R = mm / 15° (Flex) Geb. Gleis R = 543 mm / 15° (85145) Dreiwegweiche (Weller) Geb. Gleis R = 543 mm / 30° (85145) Geb. Gleis R = mm / 10° (Flex) Geb. Gleis R = mm / 35° (Flex) Gerades Gleis L = 520 mm (Flex) Geb. Gleis R = mm / 7,5° (Flex) Geb. Gleis R = 484 mm / 30° (85143) Geb. Gleis R = mm / 7,5° (Flex) Geb. Gleis R = mm / 5° (Flex) Geb. Gleis R = 650 mm / 22,5° (Flex) Stand:

4 Gleisplanung Hauptbahnhof Detailansicht Links
Gerades Gleis L = 165 mm (Flex) Weiche 15° links (85344) Geb. Gleis R = mm / 3° (Flex) Weiche 15° links (85344) Gerades Gleis L = 228 mm Weiche 12° rechts (85353) Weiche 12° links (85354) Geb. Gleis R = mm / 10° (Flex) IBW-Weiche 17° rechts (85373) Geb. Gleis R = mm / 3° (Flex) EKW 15° R = mm (85396) Gerades Gleis L = 85 mm (Flex) Geb. Gleis R = mm / 3° (Flex) Gerades Gleis L = 114 mm Weiche 12° links (85354) Y-Weiche 7,5° / 7,5° (85381) Weiche 15° links (85344) Gerades Gleis L = 310 mm (Flex) Geb. Gleis R = mm / 3° (Flex) Geb. Gleis R = mm / 30° (Flex) Stand:

5 Gleisplanung Hauptbahnhof Detailansicht Mitte Oben
Geb. Gleis R = mm / 47,5° (Flex) Geb. Gleis R = mm / 47,5° (Flex) Geb. Gleis R = mm / 47,5° (Flex) Gerades Gleis L = 890 mm (Flex) Geb. Gleis R = mm / 35° (Flex) Stand:

6 Gleisplanung Hauptbahnhof Detailansicht Rechts Oben
Geb. Gleis R = 683 mm / 24° (Flex) Geb. Gleis R = mm / 12° (Flex) IBW-Weiche 17° links (85374) Gerades Gleis L = 114 mm Geb. Gleis R = mm / 12° (Flex) Geb. Gleis R = 543 mm / 30° (85145) Geb. Gleis R = 543 mm / 30° (85145) IBW-Weiche 17° rechts (85373) IBW-Weiche 17° links (85374) Geb. Gleis R = 948 mm / 16,5° (Flex) Stand:

7 Gleisplanung Hauptbahnhof Detailansicht Links Nebenstrecke
Geb. Gleis R = mm / 12° (Flex) IBW-Weiche 17° links (85374) Weiche 12° rechts (85353) Geb. Gleis R = 807 mm / 18° (Flex) Gerades Gleis L = 228 mm Geb. Gleis R = 550 mm / 30° (Flex) Weiche 15° links (85344) Weiche 15° links (85344) Gerades Gleis L = 103 mm (Flex) IBW-Weiche 17° rechts (85373) Gerades Gleis L = 53 mm Weiche 15° links (85344) Geb. Gleis R = 660 mm / 15° (Flex) Weiche 15° rechts (85343) Geb. Gleis R = mm / 15° (Flex) Weiche 15° links (85344) DKW 15° R = mm (85391) Gerades Gleis L = 47 mm (Flex) Kreuzung 30° (85170) Gerades Gleis L = 114 mm Stand:

8 Gleisplanung Hauptbahnhof Detailansicht Mitte Nebenstrecke
Gerades Gleis L = 234 mm (Flex) Geb. Gleis R = mm / 1° (Flex) Gerades Gleis L = 586 mm (Flex) Gerades Gleis L = 875 mm (Flex) Gerades Gleis L = 761 mm (Flex) Gerades Gleis L = 114 mm Gerades Gleis L = 228 mm Gerades Gleis L = 586 mm (Flex) Gerades Gleis L = 875 mm (Flex) Gerades Gleis L = 586 mm (Flex) Weiche 15° rechts (85343) Stand:

9 Gleisplanung Hauptbahnhof Detailansicht Rechts Nebenstrecke
Geb. Gleis R = mm / 24,5° (Flex) Geb. Gleis R = mm / 32° (Flex) Weiche 12° rechts (85353) Gerades Gleis L = 550 mm (Flex) Geb. Gleis R = mm / 32° (Flex) Geb. Gleis R = 543 mm / 34° (Flex) Geb. Gleis R = mm / 32° (Flex) Geb. Gleis R = 795 mm / 22° (Flex) Geb. Gleis R = mm / 32° (Flex) Geb. Gleis R = mm / 15° (Flex) Geb. Gleis R = mm / 32° (Flex) Geb. Gleis R = mm / 15° (Flex) Geb. Gleis R = 683 mm / 15° (Flex) Gerades Gleis L = 72 mm (Flex) Gerades Gleis L = 172 mm (Flex) Gerades Gleis L = 167 mm (Flex) Gerades Gleis L = 228 mm Gerades Gleis L = 228 mm DKW 15° R = mm (85391) Weiche 12° links (85354) Gerades Gleis L = 64 mm Weiche 15° links (85344) Geb. Gleis R = 886 mm / 15° (Flex) IBW-Weiche 17° links (85374) Stand:

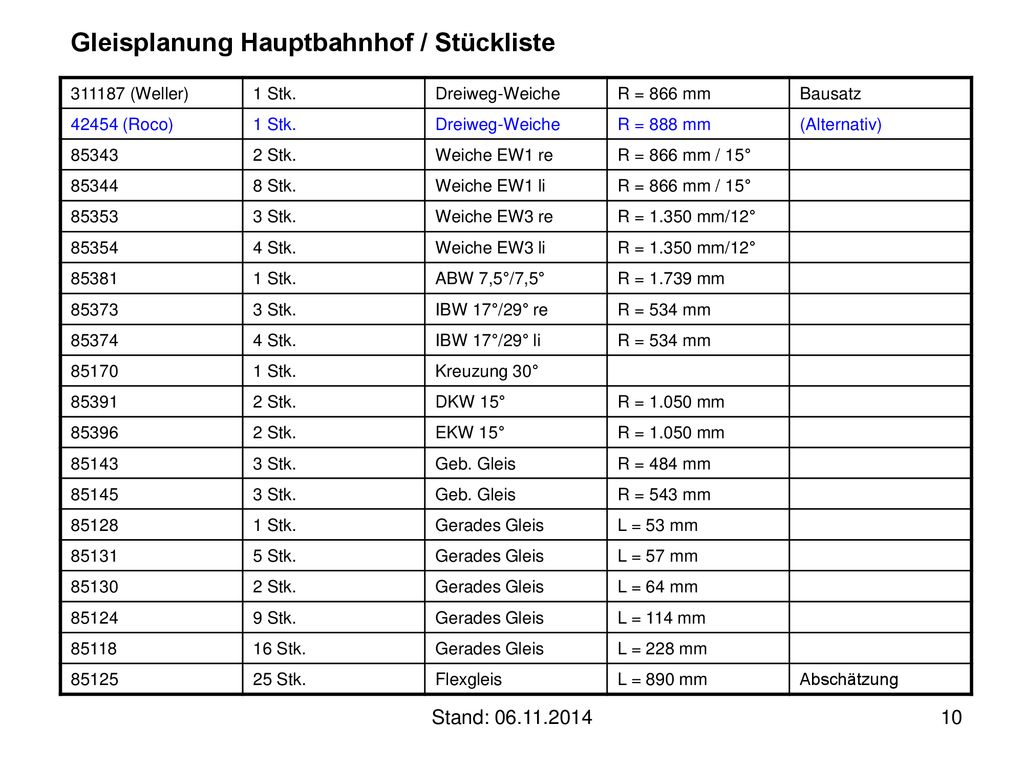

10 Gleisplanung Hauptbahnhof / Stückliste
(Weller) 1 Stk. Dreiweg-Weiche R = 866 mm Bausatz 42454 (Roco) R = 888 mm (Alternativ) 85343 2 Stk. Weiche EW1 re R = 866 mm / 15° 85344 8 Stk. Weiche EW1 li 85353 3 Stk. Weiche EW3 re R = mm/12° 85354 4 Stk. Weiche EW3 li 85381 ABW 7,5°/7,5° R = mm 85373 IBW 17°/29° re R = 534 mm 85374 IBW 17°/29° li 85170 Kreuzung 30° 85391 DKW 15° R = mm 85396 EKW 15° 85143 Geb. Gleis R = 484 mm 85145 R = 543 mm 85128 Gerades Gleis L = 53 mm 85131 5 Stk. L = 57 mm 85130 L = 64 mm 85124 9 Stk. L = 114 mm 85118 16 Stk. L = 228 mm 85125 25 Stk. Flexgleis L = 890 mm Abschätzung Stand:
