1 Überprüfung der TS

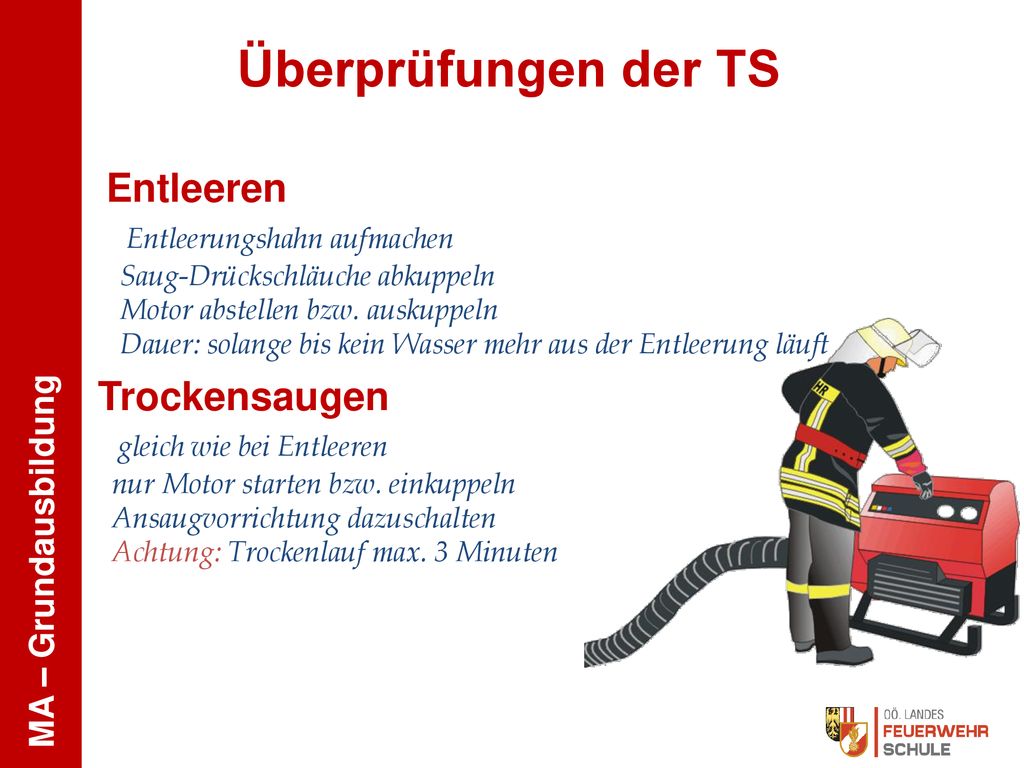

2 Überprüfungen der TS Entleeren Entleerungshahn aufmachen Trockensaugen
Saug-Drückschläuche abkuppeln Motor abstellen bzw. auskuppeln Dauer: solange bis kein Wasser mehr aus der Entleerung läuft Trockensaugen gleich wie bei Entleeren nur Motor starten bzw. einkuppeln Ansaugvorrichtung dazuschalten Achtung: Trockenlauf max. 3 Minuten

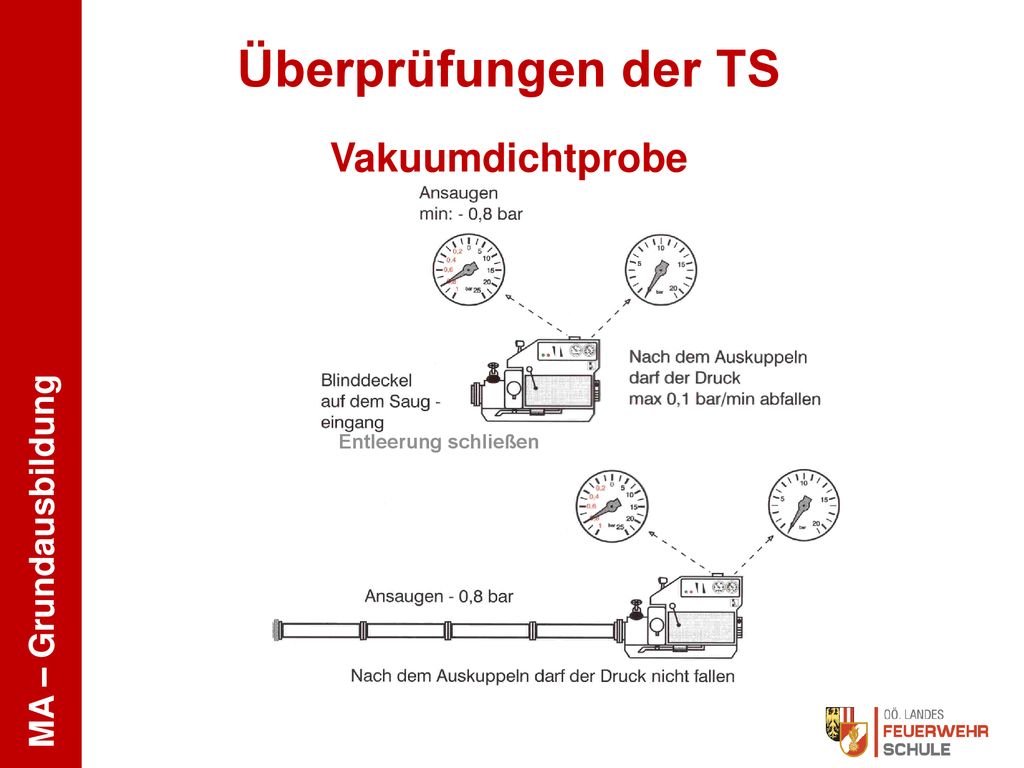

3 Überprüfungen der TS Vakuumdichtprobe Entleerung schließen

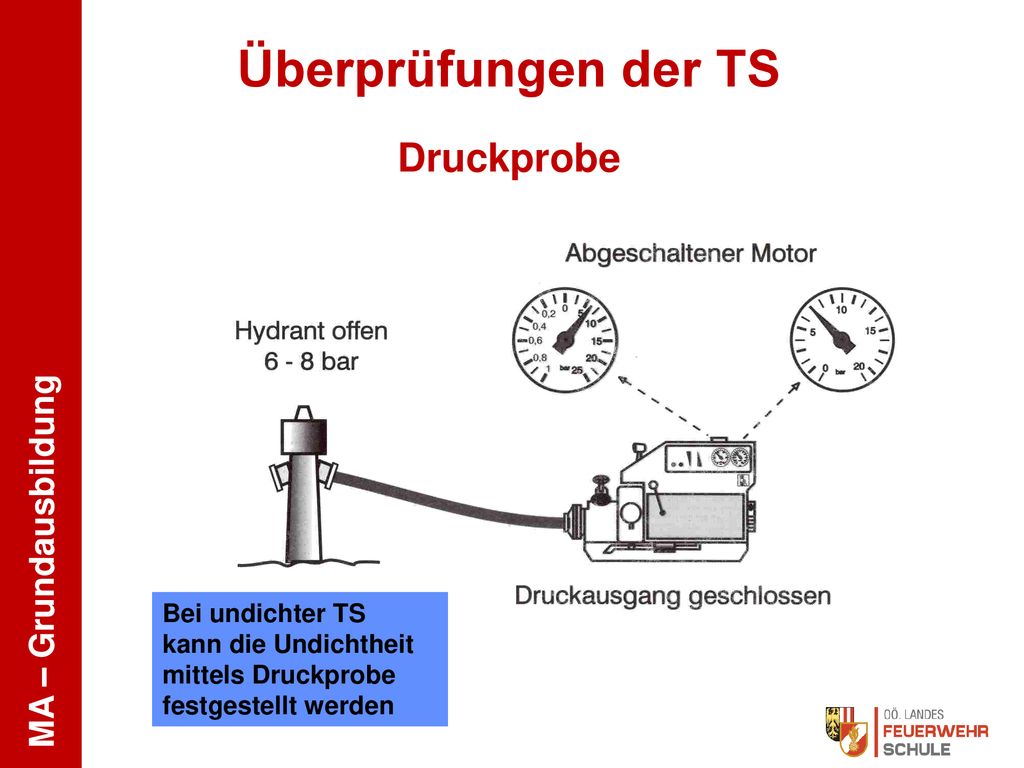

4 Überprüfungen der TS Druckprobe
Bei undichter TS kann die Undichtheit mittels Druckprobe festgestellt werden

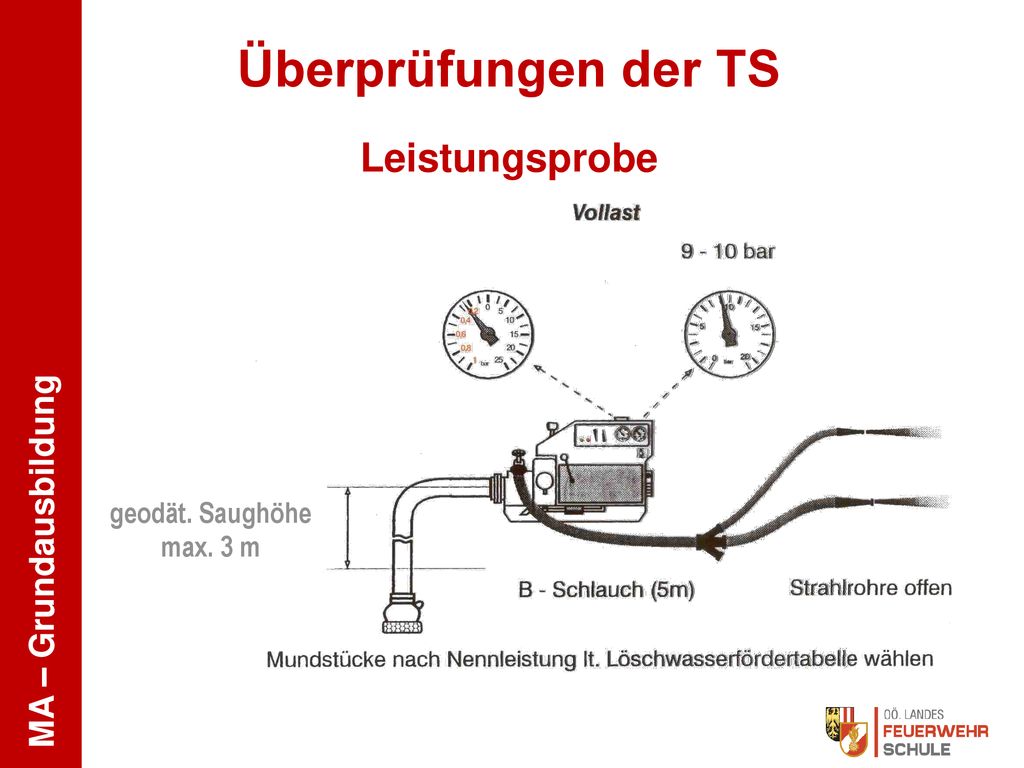

5 Überprüfungen der TS Leistungsprobe geodät. Saughöhe max. 3 m

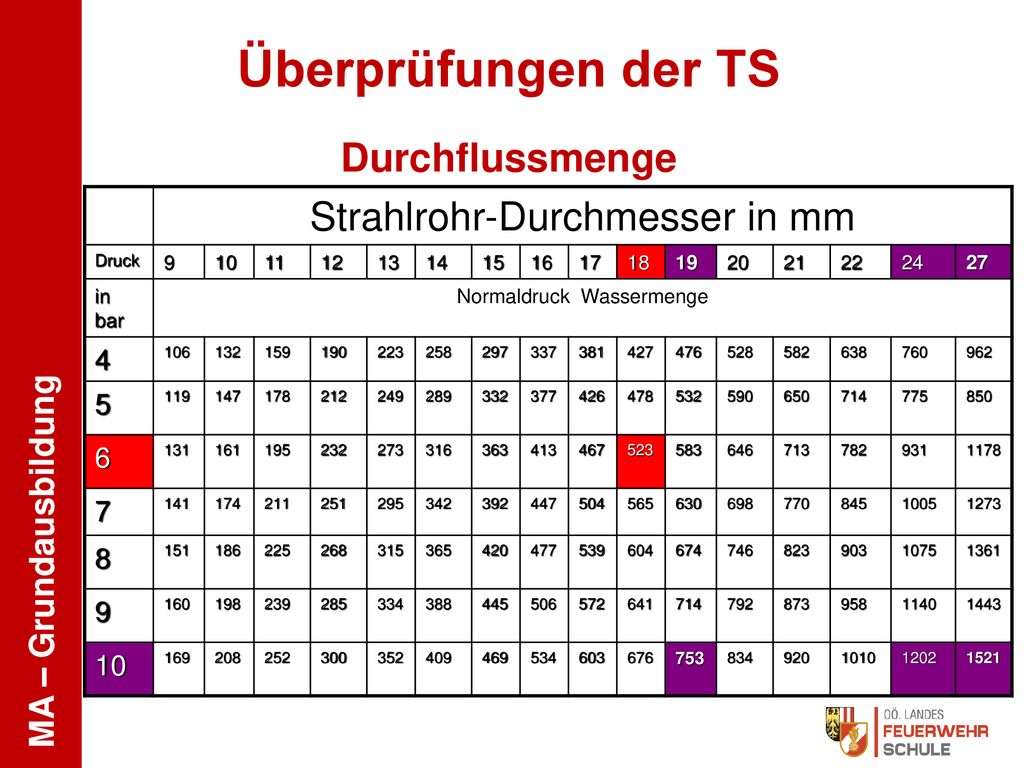

6 Überprüfungen der TS Strahlrohr-Durchmesser in mm Durchflussmenge 4 5
Druck 9 10 11 12 13 14 15 16 17 18 19 20 21 22 24 27 in bar Normaldruck Wassermenge 4 106 132 159 190 223 258 297 337 381 427 476 528 582 638 760 962 5 119 147 178 212 249 289 332 377 426 478 532 590 650 714 775 850 6 131 161 195 232 273 316 363 413 467 523 583 646 713 782 931 1178 7 141 174 211 251 295 342 392 447 504 565 630 698 770 845 1005 1273 8 151 186 225 268 315 365 420 477 539 604 674 746 823 903 1075 1361 160 198 239 285 334 388 445 506 572 641 792 873 958 1140 1443 169 208 252 300 352 409 469 534 603 676 753 834 920 1010 1202 1521

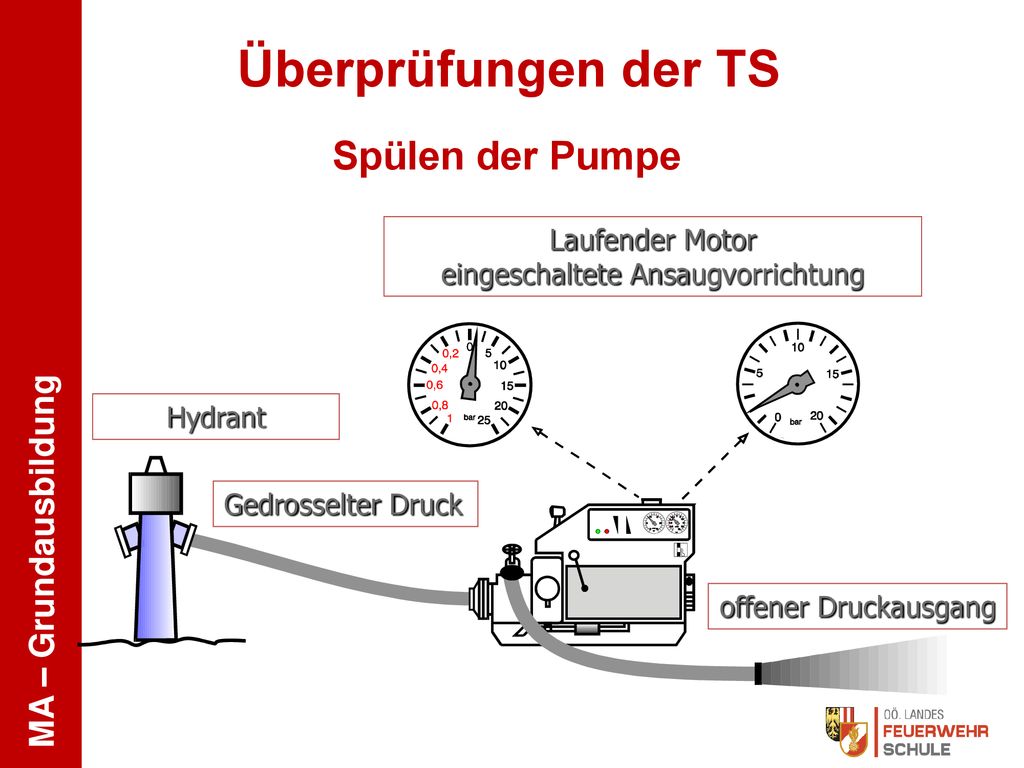

7 eingeschaltete Ansaugvorrichtung
Überprüfungen der TS Spülen der Pumpe Laufender Motor eingeschaltete Ansaugvorrichtung Hydrant Gedrosselter Druck offener Druckausgang

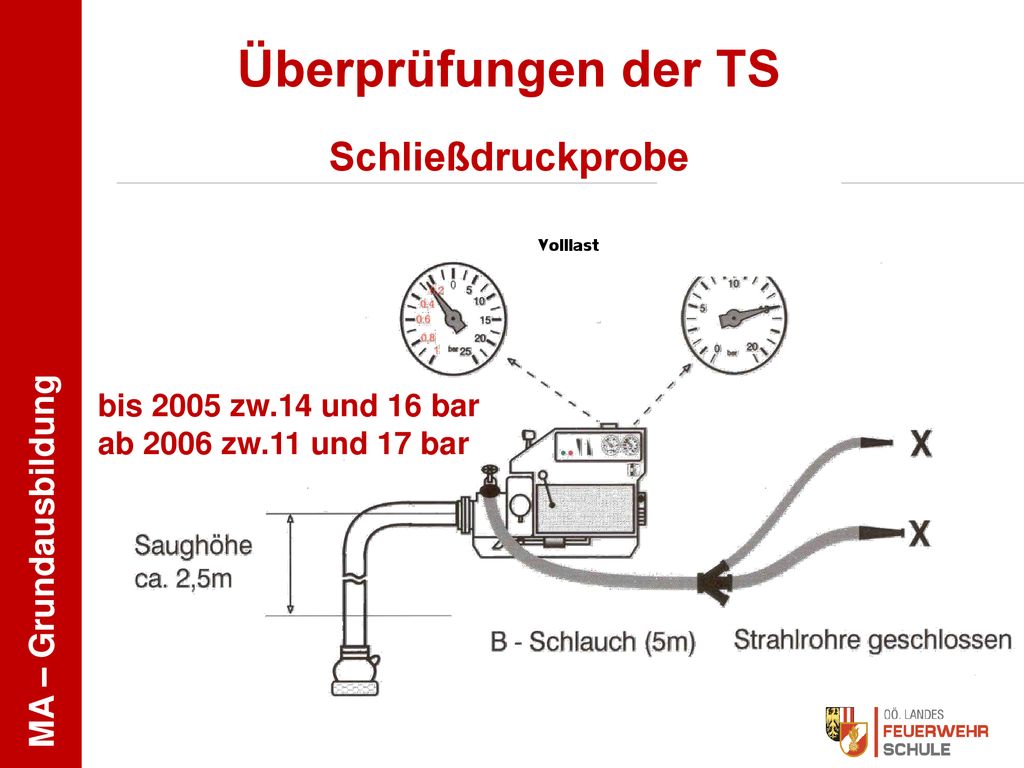

8 bis 2005 zw.14 und 16 bar ab 2006 zw.11 und 17 bar
Überprüfungen der TS Schließdruckprobe Volllast bis 2005 zw.14 und 16 bar ab 2006 zw.11 und 17 bar
