GIS - Aufbaukurs Wintersemester 2008/09 Session 2 Oberflächenmodelle – TIN, Raster, DEM Edzer Pebesma, Lydia Gerharz

2 Wiederholung Was ist ein TIN?

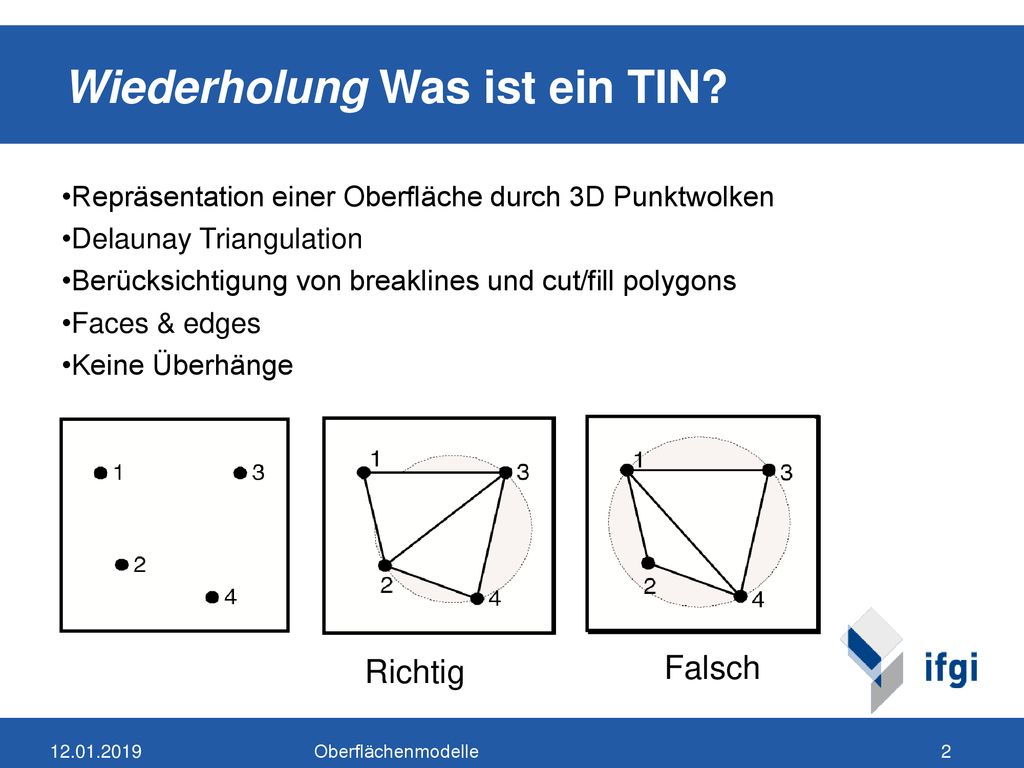

Repräsentation einer Oberfläche durch 3D Punktwolken Delaunay Triangulation Berücksichtigung von breaklines und cut/fill polygons Faces & edges Keine Überhänge Richtig Falsch Oberflächenmodelle

3 Wiederholung TIN 12.01.2019 Oberflächenmodelle
Oberflächenmodelle

4 Wiederholung Rasterdaten
Regelmäßige Zellen in i Reihen und j Spalten stetige Werteoberflächen Zellgröße vs. Datenmenge Z.B. Luftbilder, Interpolationen Georeferenzierung/Resampling Raster algebra!! Oberflächenmodelle

5 Wiederholung TIN vs. Raster
Oberflächenmodelle

6 Wiederholung DEM z-Wert = Höhenwert, auch: Bathymetrie (Topologie des Meeresbodens) Abb. der Oberfläche ohne Gebäude Als Rasterdaten (sekundäre) oder TIN (primäre DEM) verfügbar Quellen: SRTM – Shuttle Radar Topography Mission, 90 m Auflösung (theoretisch) weltweit GTOPO30 – 30 Bogensekunden Auflösung weltweit ATKIS – DGM-D, 25 m deutschlandweit Oberflächenmodelle

7 Aufgabe 02 Datenimport Interpolation von Höhenmodellen
Punktdaten Liniendaten Textdaten Bilddaten  georeferenzieren Interpolation von Höhenmodellen Raster aus Punkten TIN aus Punkten TIN aus Linien Contour lines aus Raster Contour lines aus TIN Aufbereitung der Daten für weitere Analyseschritte Oberflächenmodelle
