ABB STOTZ-KONTAKT GmbH ABB i-bus® KNX Heizungsaktor VAA/U1.230.1
ABB Stotz-Kontakt GmbH, STO/G, 01/2013 ABB STOTZ-KONTAKT GmbH ABB i-bus® KNX Heizungsaktor VAA/U © ABB 08 December 2018 | Slide 1
2
ABB i-bus® KNX Heizungsaktor VAA/U 1.230.1
Heizungsaktor UP-Variante 1 elektr. Schaltausgang (elektrothermische Stellantriebe max. 2) 3 Binäreingange (Schalter oder Taster, gemeinsames Bezugspotenzial) Einbau in Gerätedose nach DIN (z.B. Ø 60er Schalterdose) © ABB 08 December 2018 | Slide 2
3
ABB i-bus® KNX Heizungsaktor VAA/U 1.230.1 - Montage -

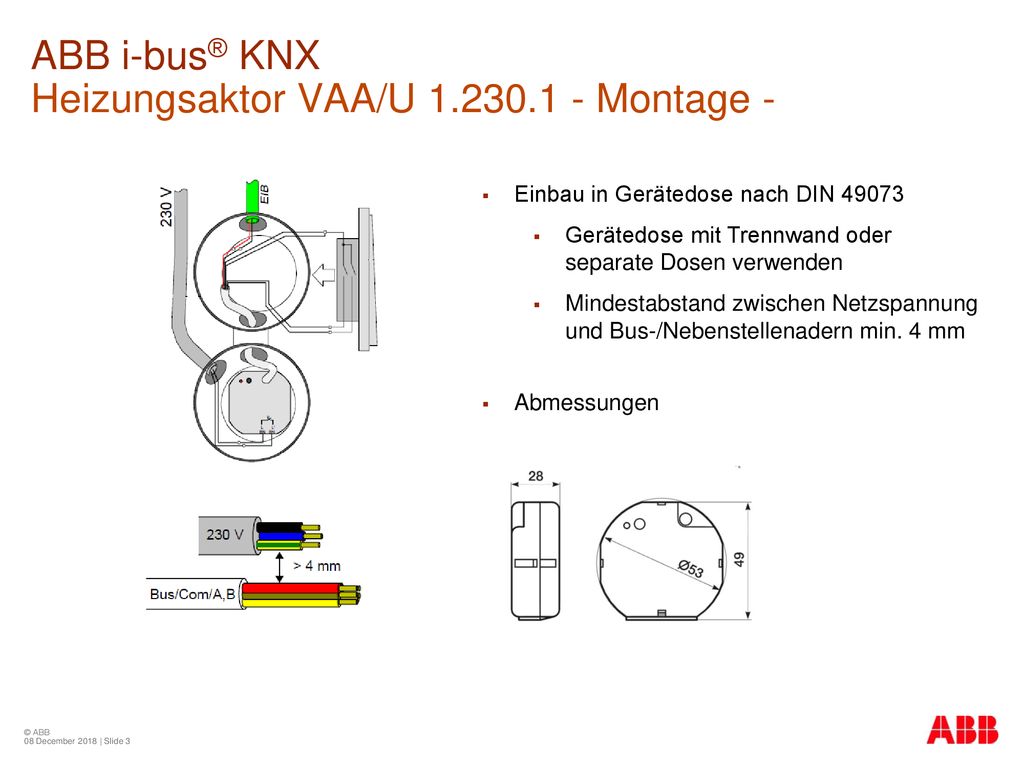

Einbau in Gerätedose nach DIN 49073 Gerätedose mit Trennwand oder separate Dosen verwenden Mindestabstand zwischen Netzspannung und Bus-/Nebenstellenadern min. 4 mm Abmessungen © ABB 08 December 2018 | Slide 3
4
ABB i-bus® KNX Heizungsaktor VAA/U 1.230.1 - Ventilsteuerung -
1 elektronischer Schaltausgang Schaltspannung 250V AC Schaltstrom 5…25mA, max. 600mA (2 s) Maximal 2 Antriebe am Ausgang Softwarefunktion (über ETS ohne PowerTool) Schaltbetrieb oder PWM (1Bit / 1Byte Stellgröße) Ventil-Wirksinn (stromlos geöffnet / geschlossen) Sommer- oder Winterbetrieb über KNX einstellbar Zwangsstellung Kurzschluss- und Überlastschutz © ABB 08 December 2018 | Slide 4
5
ABB i-bus® KNX Heizungsaktor VAA/U 1.230.1 - Binäreingang -

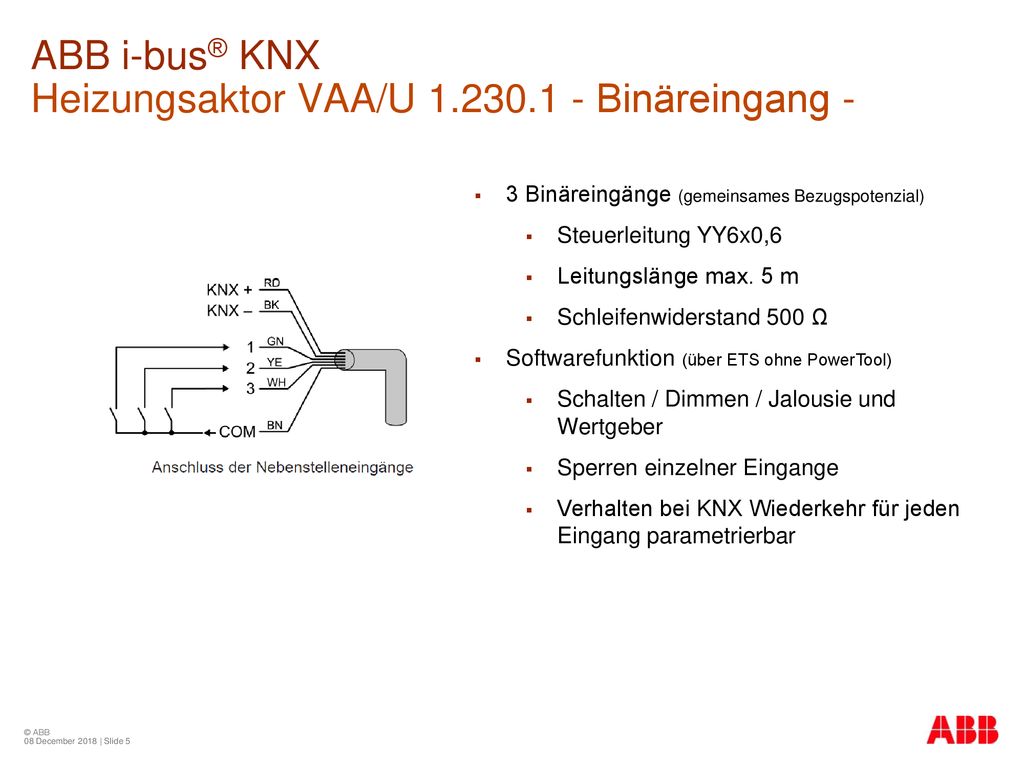

3 Binäreingänge (gemeinsames Bezugspotenzial) Steuerleitung YY6x0,6 Leitungslänge max. 5 m Schleifenwiderstand 500 Ω Softwarefunktion (über ETS ohne PowerTool) Schalten / Dimmen / Jalousie und Wertgeber Sperren einzelner Eingange Verhalten bei KNX Wiederkehr für jeden Eingang parametrierbar © ABB 08 December 2018 | Slide 5
6
ABB i-bus® KNX Heizungsaktor VAA/U 1.230.1 - Bestelldaten -
Aktuelle Preise und weitere Technische Daten zu dem Produkt finden sie auf unserer Homepage Gebäude-Systemtechnik © ABB 08 December 2018 | Slide 6
7
