1

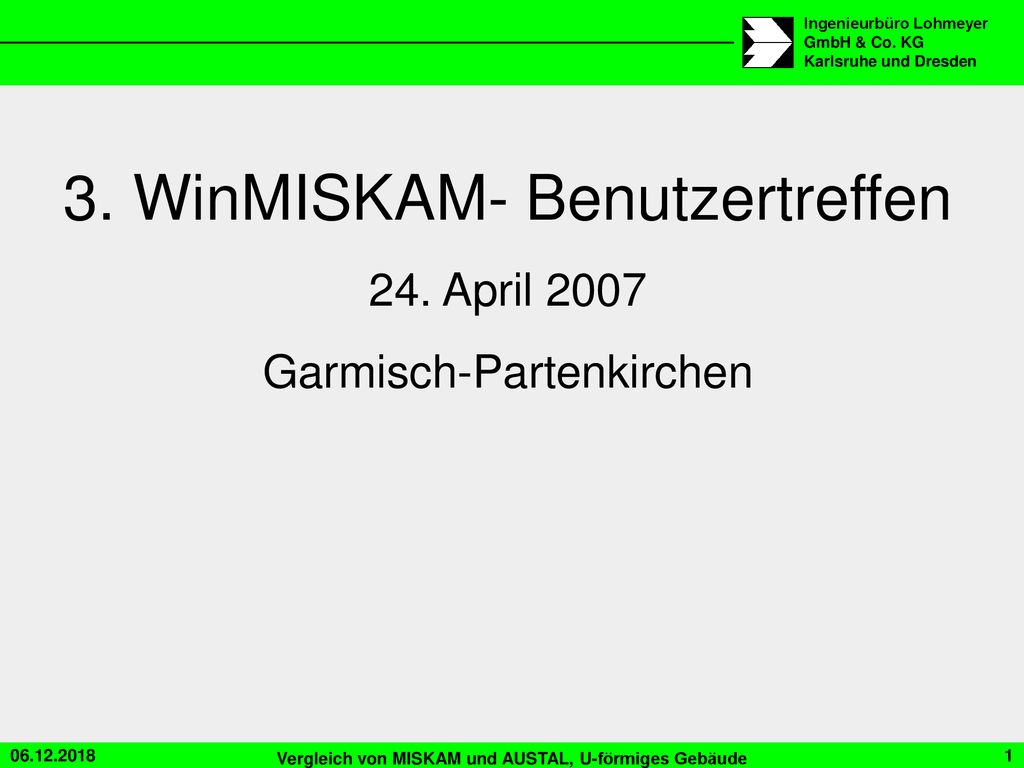

3. WinMISKAM- Benutzertreffen
24. April 2007 Garmisch-Partenkirchen
2
Thomas Flassak, Carola Blessing
Vergleich von Windkanalmessungen mit den von MISKAM und AUSTAL2000 berechneten Konzentrationen für U-förmiges Gebäude Thomas Flassak, Carola Blessing
3
U-förmiges Gebäude, Quellkonfiguration
Quelle A: 2 m über dem Dach in der Mitte des Gebäudes (x/y/z = 0/0/H+2) Quelle B: 2 m über Grund in der Mitte des Innenhofes (x/y/z = 0/-20/2) Quelle C: 2 m über Grund vor dem Gebäude (x/y/z = 0/20/2)
4

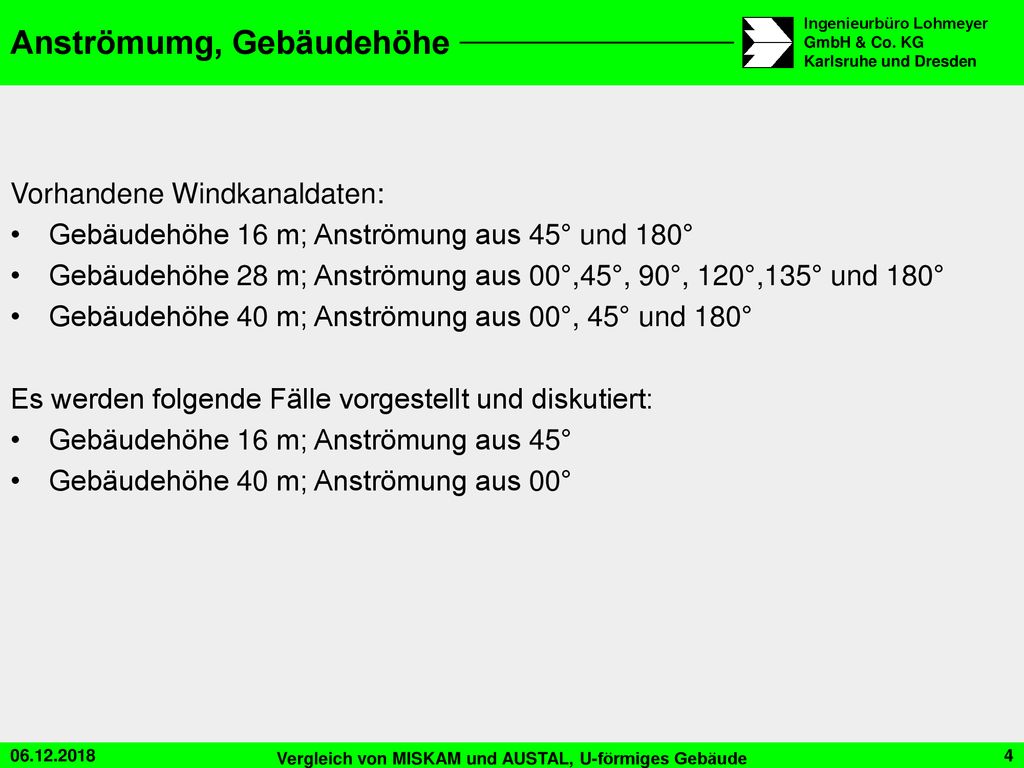

Anströmumg, Gebäudehöhe
Vorhandene Windkanaldaten: Gebäudehöhe 16 m; Anströmung aus 45° und 180° Gebäudehöhe 28 m; Anströmung aus 00°,45°, 90°, 120°,135° und 180° Gebäudehöhe 40 m; Anströmung aus 00°, 45° und 180° Es werden folgende Fälle vorgestellt und diskutiert: Gebäudehöhe 16 m; Anströmung aus 45° Gebäudehöhe 40 m; Anströmung aus 00°
5

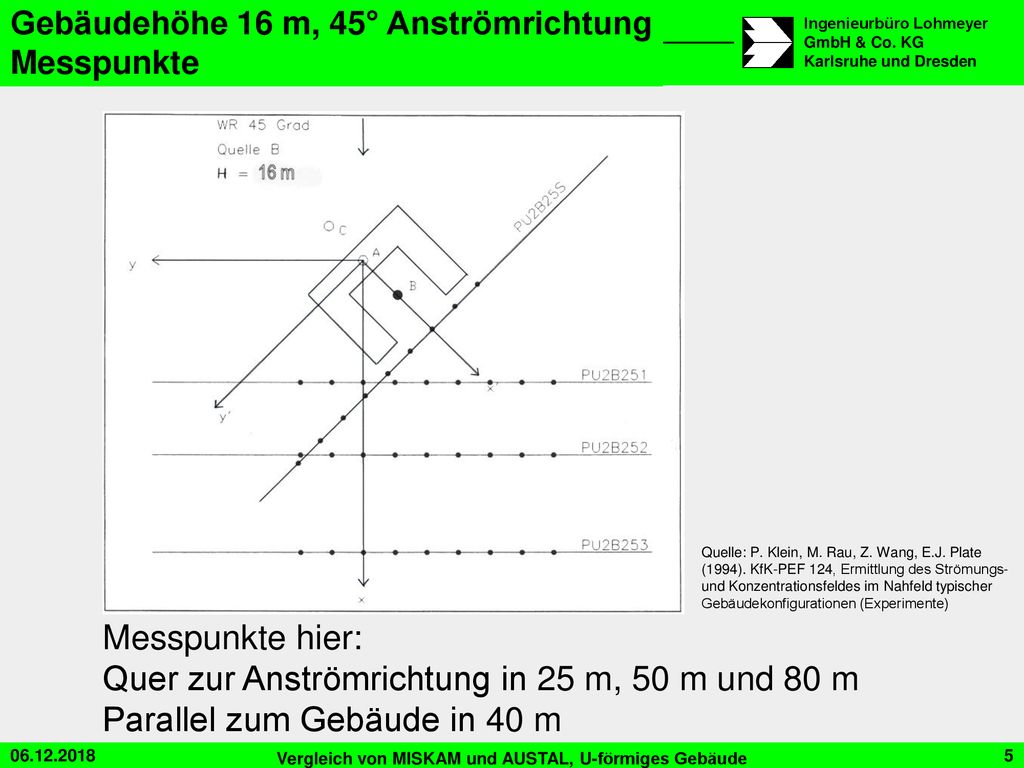

Gebäudehöhe 16 m, 45° Anströmrichtung Messpunkte
Quelle: P. Klein, M. Rau, Z. Wang, E.J. Plate (1994). KfK-PEF 124, Ermittlung des Strömungs- und Konzentrationsfeldes im Nahfeld typischer Gebäudekonfigurationen (Experimente) Messpunkte hier: Quer zur Anströmrichtung in 25 m, 50 m und 80 m Parallel zum Gebäude in 40 m
6

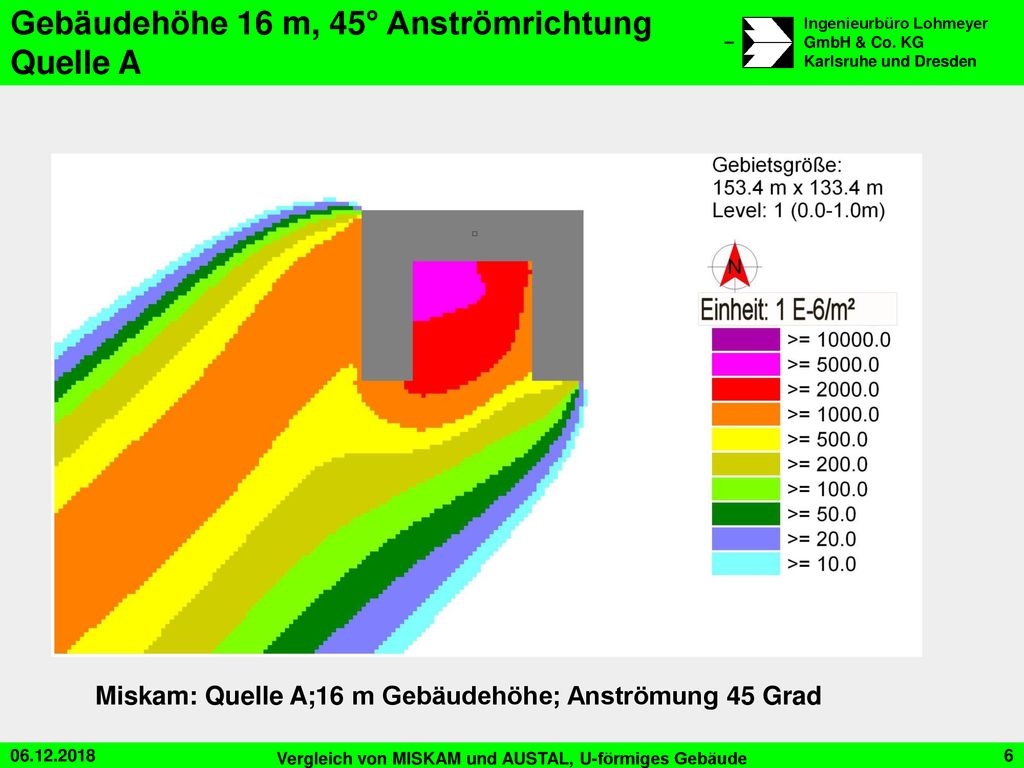

Gebäudehöhe 16 m, 45° Anströmrichtung Quelle A
Miskam: Quelle A;16 m Gebäudehöhe; Anströmung 45 Grad
7

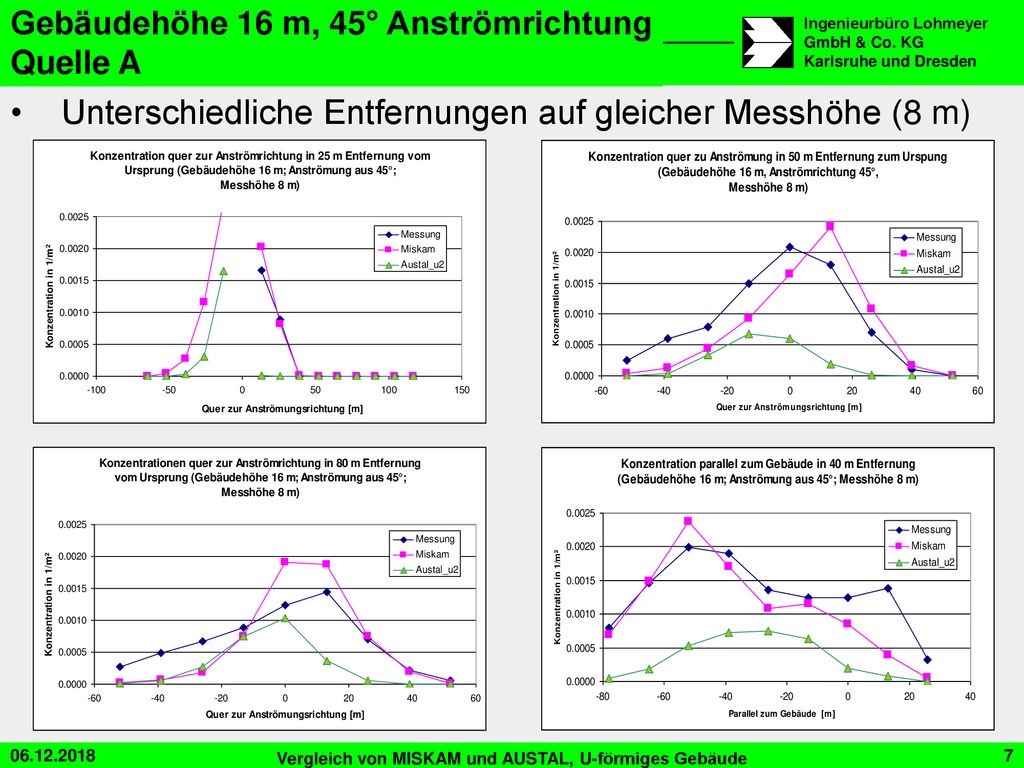

Gebäudehöhe 16 m, 45° Anströmrichtung Quelle A
Unterschiedliche Entfernungen auf gleicher Messhöhe (8 m)
8
Gebäudehöhe 16 m, 45° Anströmrichtung Quelle A
Unterschiedliche Höhen bei gleicher Entfernung (50 m)
9

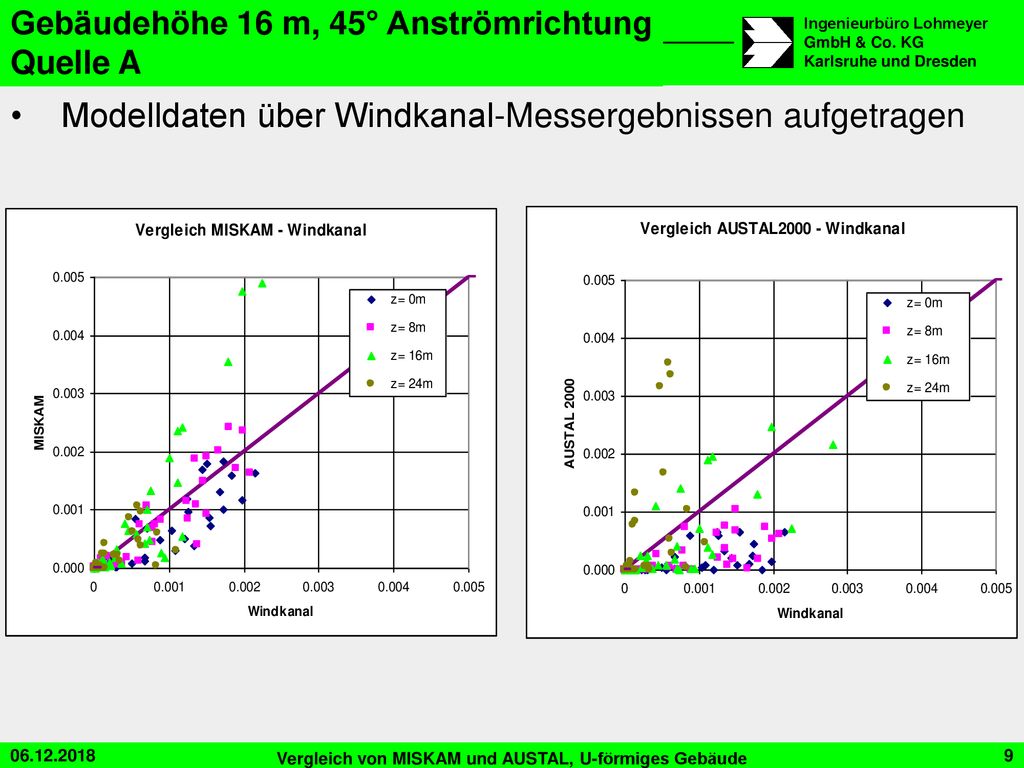

Gebäudehöhe 16 m, 45° Anströmrichtung Quelle A
Modelldaten über Windkanal-Messergebnissen aufgetragen
10
Gebäudehöhe 16 m, 45° Anströmrichtung Quelle B
Miskam: Quelle B; 16 m Gebäudehöhe; Anströmung 45 Grad
11
Gebäudehöhe 16 m, 45° Anströmrichtung Quelle B
Unterschiedliche Entfernungen auf gleicher Messhöhe (8 m)
12

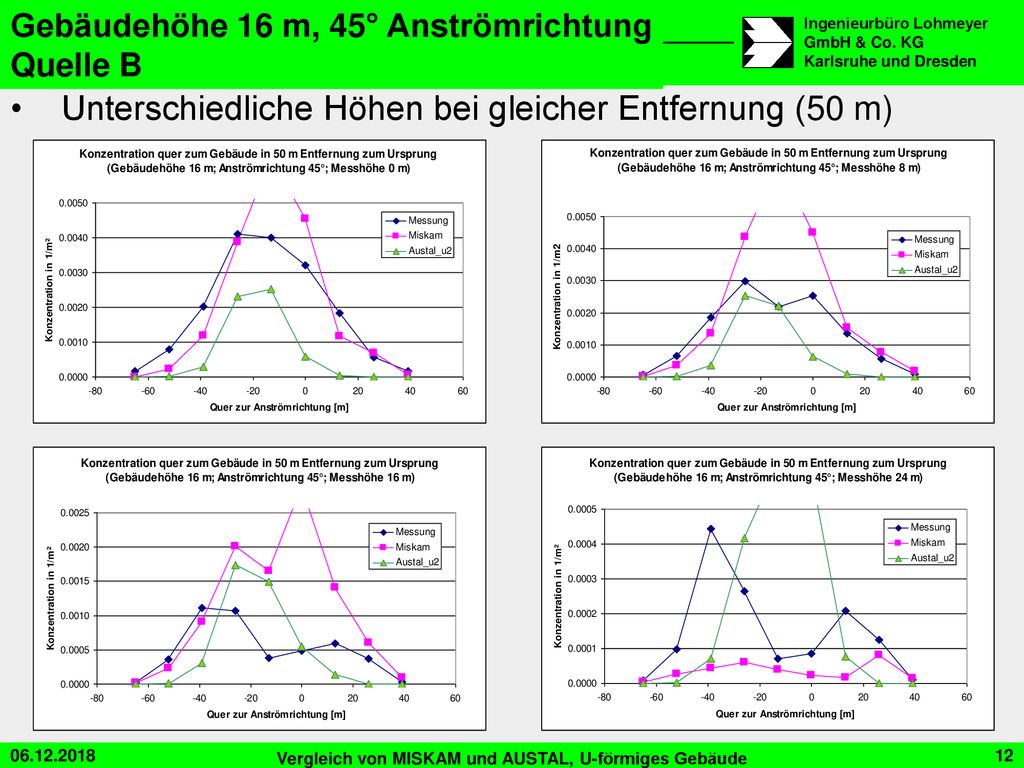

Gebäudehöhe 16 m, 45° Anströmrichtung Quelle B
Unterschiedliche Höhen bei gleicher Entfernung (50 m)
13
Gebäudehöhe 16 m, 45° Anströmrichtung Quelle B
Modelldaten über Windkanal-Messergebnissen aufgetragen
14
Gebäudehöhe 16 m, 45° Anströmrichtung Quelle C
Miskam: Quelle C; 16 m Gebäudehöhe; Anströmung 45 Grad
15
Gebäudehöhe 16 m, 45° Anströmrichtung Quelle C
Unterschiedliche Entfernungen auf gleicher Messhöhe (8 m)
16

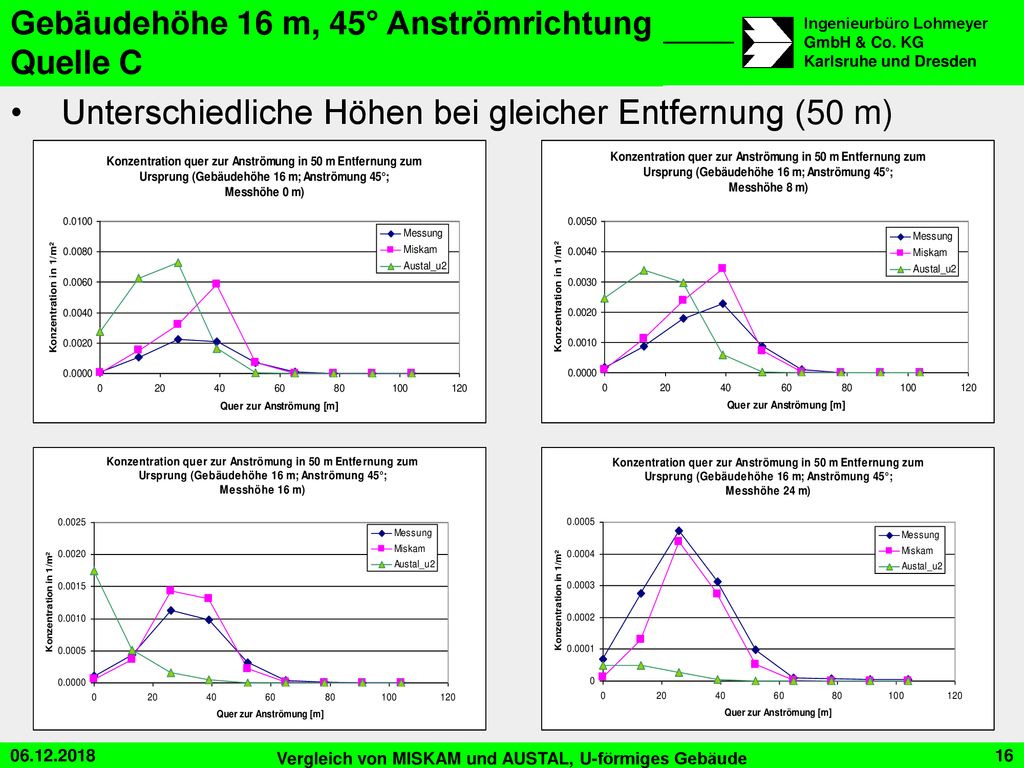

Gebäudehöhe 16 m, 45° Anströmrichtung Quelle C
Unterschiedliche Höhen bei gleicher Entfernung (50 m)
17
Gebäudehöhe 16 m, 45° Anströmrichtung Quelle C
Modelldaten über Windkanal-Messergebnissen aufgetragen
18

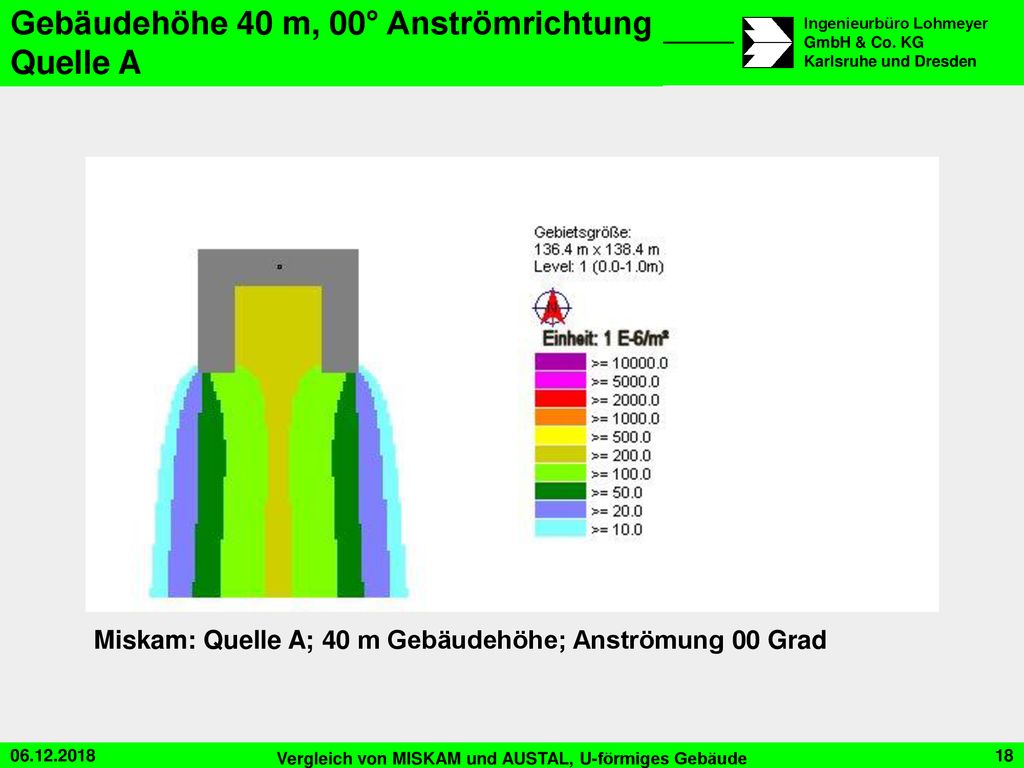

Gebäudehöhe 40 m, 00° Anströmrichtung Quelle A
Miskam: Quelle A; 40 m Gebäudehöhe; Anströmung 00 Grad
19
Gebäudehöhe 40 m, 00° Anströmrichtung Quelle A
Unterschiedliche Entfernungen auf gleicher Messhöhe (0m, 60m)
20
Gebäudehöhe 40 m, 00° Anströmrichtung Quelle A
Unterschiedliche Höhen bei gleicher Entfernung (40 m)
21
Gebäudehöhe 40 m, 00° Anströmrichtung Quelle A
Modelldaten über Windkanal-Messergebnissen aufgetragen
22
Gebäudehöhe 40 m, 00° Anströmrichtung Quelle B
Miskam: Quelle B; 40 m Gebäudehöhe; Anströmung 00 Grad
23
Gebäudehöhe 40 m, 00° Anströmrichtung Quelle B
Unterschiedliche Entfernungen auf gleicher Messhöhe (40 m)
24

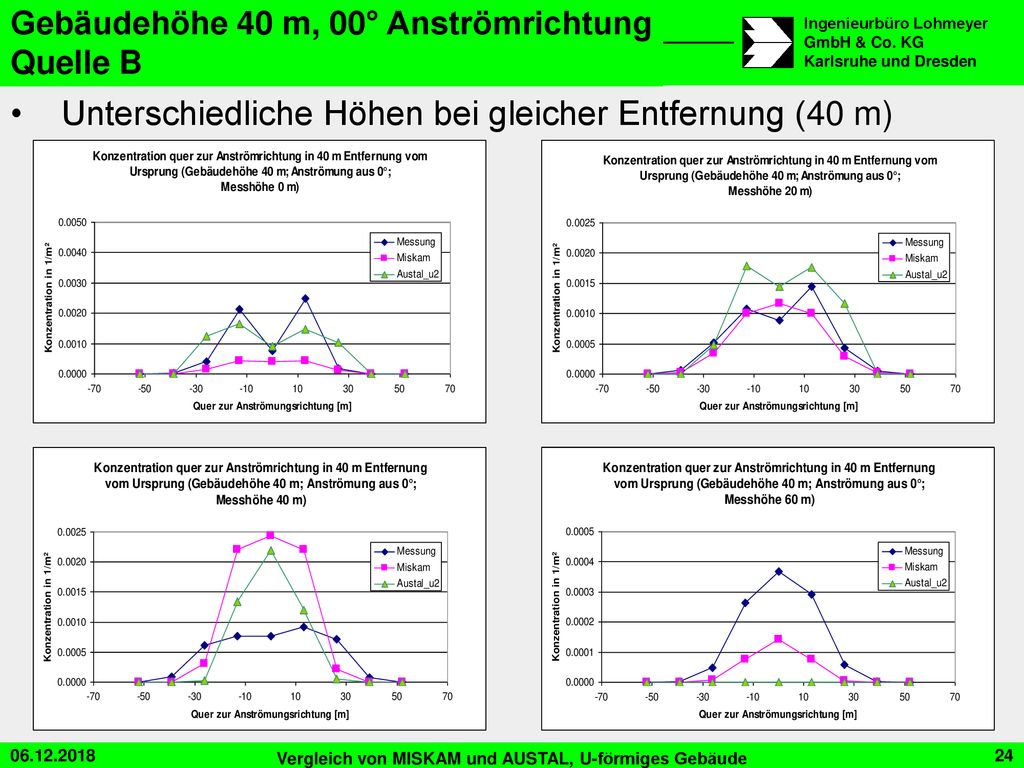

Gebäudehöhe 40 m, 00° Anströmrichtung Quelle B
Unterschiedliche Höhen bei gleicher Entfernung (40 m)
25
Gebäudehöhe 40 m, 00° Anströmrichtung Quelle B
Modelldaten über Windkanal-Messergebnissen aufgetragen
26

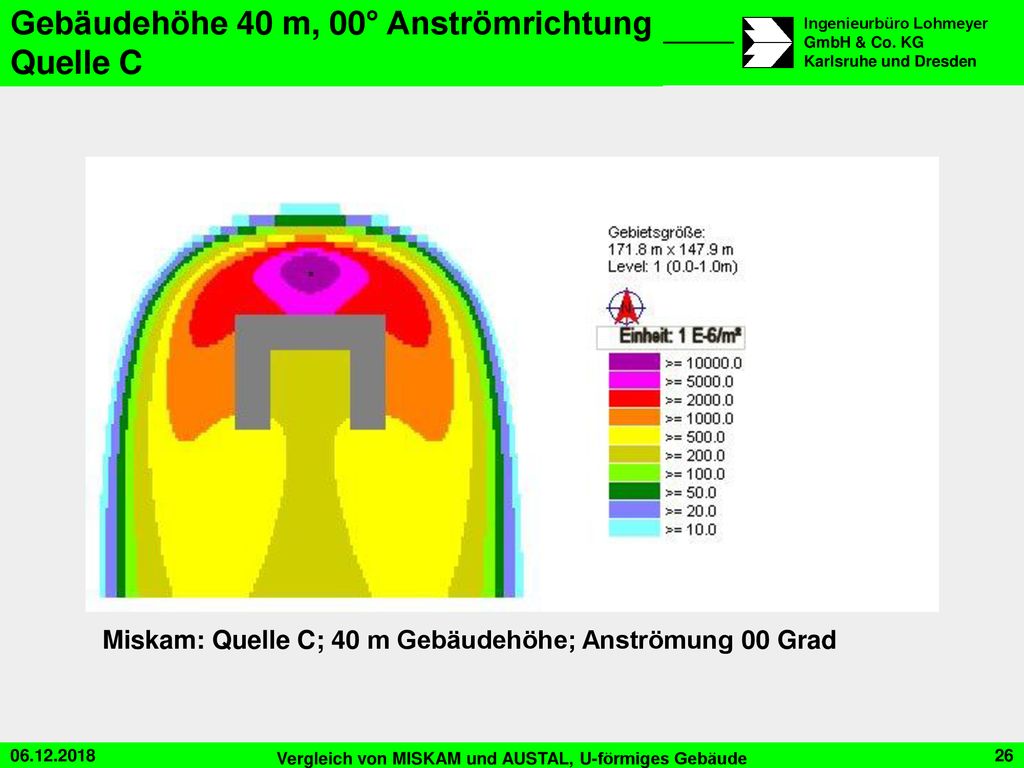

Gebäudehöhe 40 m, 00° Anströmrichtung Quelle C
Miskam: Quelle C; 40 m Gebäudehöhe; Anströmung 00 Grad
27
Gebäudehöhe 40 m, 00° Anströmrichtung Quelle C
Unterschiedliche Entfernungen auf gleicher Messhöhe (40 m)
28
Gebäudehöhe 40 m, 00° Anströmrichtung Quelle C
Unterschiedliche Höhen bei gleicher Entfernung (40 m)
29
Gebäudehöhe 40 m, 00° Anströmrichtung Quelle C
Modelldaten über Windkanal-Messergebnissen aufgetragen
30
Überschätzung/Unterschätzung abhängig von der Quellhöhe/Quelllage.
Schlussfolgerungen Korrelation Rechenwerte/Messwerte bei MISKAM besser als bei AUSTAL2000. Abweichung bei 40m hohem Gebäude deutlich größer als bei 16m hohem Gebäude. Überschätzung/Unterschätzung abhängig von der Quellhöhe/Quelllage.
