1 GERÄTE ZUR TECHNISCHEN HILFE

2 Definition Rettungsgeräte:
Rettungsgeräte sind Geräte, die geeignet sind, Menschen und Tiere aus einem Gefahrenbereich herauszuführen oder aus einer lebensbedrohlichen Zwangslage zu befreien.

3 Geräte zur Technischen Hilfe:
- Spreizer SP30 LS SP45 SP49 Schere S30 S90 S S270 Rettungszylinder RZ1 - RZ3 Hebesatz H1 und H2 Hebekissen V1 – V85 Aggregate Stromerzeuger, Pumpen, usw -Sonstiges Motorsäge, Rollgliss, Greifzug, Stemmeisen usw.

4 Werkzeuge zur Scheibenentfernung:

5 Werkzeuge zur Scheibenentfernung:
Federkörner: Vor dem Einsatz des Federkörners muss die zu entfernende Scheibe vollflächig abgeklebt werden. Messer: Bei Arbeiten mit Messern muss auf ausreichenden Schnittschutz geachtet werden. Glasmaster: Einsatzkräfte und Patient müssen gegen feinen Glasstaub geschützt werden.

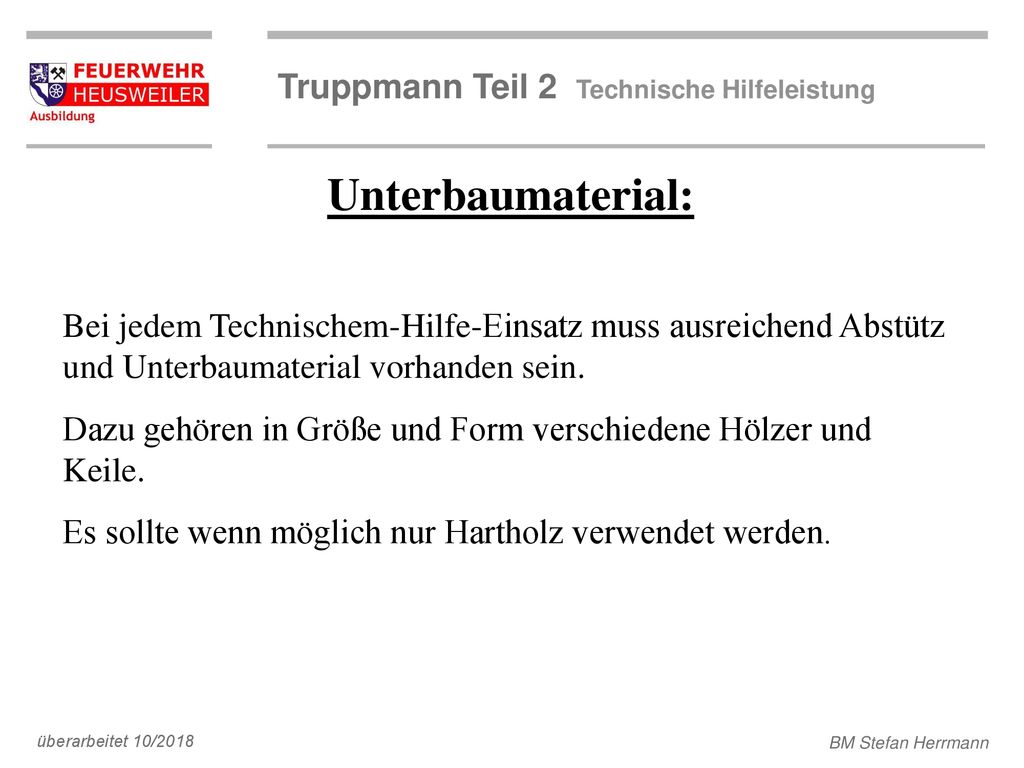

6 Unterbaumaterial:

7 Unterbaumaterial: Bei jedem Technischem-Hilfe-Einsatz muss ausreichend Abstütz und Unterbaumaterial vorhanden sein. Dazu gehören in Größe und Form verschiedene Hölzer und Keile. Es sollte wenn möglich nur Hartholz verwendet werden.

8 Hydraulische Rettungsgeräte:

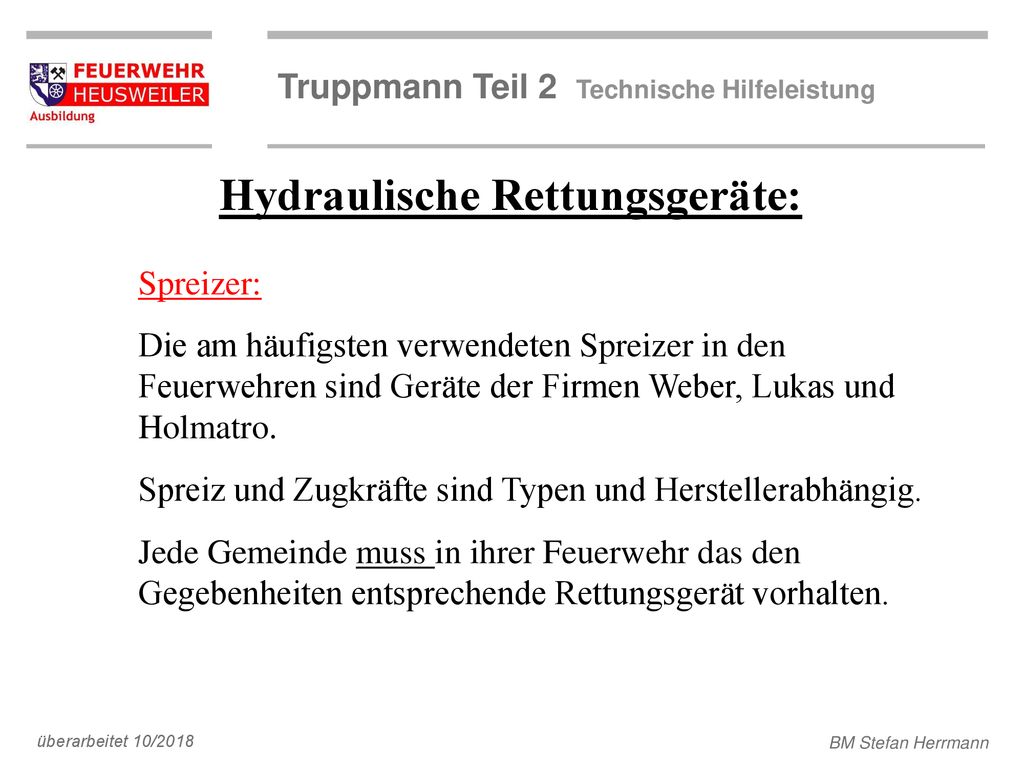

9 Hydraulische Rettungsgeräte:
Spreizer: Die am häufigsten verwendeten Spreizer in den Feuerwehren sind Geräte der Firmen Weber, Lukas und Holmatro. Spreiz und Zugkräfte sind Typen und Herstellerabhängig. Jede Gemeinde muss in ihrer Feuerwehr das den Gegebenheiten entsprechende Rettungsgerät vorhalten.

10 Spreizer SP 49 Technische Daten Spreizkraft an der Spitze
Spreizkraft Arbeitsbereich Zugkraft Spreizweg Gewicht bis 54 KN bis 330 KN 101 KN 710 mm 19,9 kg

11 Hydraulische Rettungsgeräte:

12 Hydraulische Rettungsgeräte:
Scheren: Die am häufigsten verwendeten Scheren in den Feuerwehren sind Geräte der Firmen Weber, Lukas und Holmatro. Im Bereich der Schneidetechnik (Messerform) wird von allen Herstellern eine ständige Weiterentwicklung durchgeführt. Jede Gemeinde muss in ihrer Feuerwehr das den Gegebenheiten entsprechende Rettungsgerät vorhalten.

13 Schneidgerät S270 Technische Daten 280 mm Öffnungsweite 36 mm
Max. Schneidleistung bei Rundmaterial Max. Schneidkraft Gewicht 280 mm 36 mm 699 KN 17 kg

14 Schneidgerät S30 Technische Daten Öffnungsweite
Max. Schneidleistung bei Rundmaterial Gewicht 33 mm 15 mm 2,5 kg

15 Hydraulische Rettungsgeräte:

16 Rettungszylinder: Rettungszylinder unterscheiden sich durch ihre Druck bzw. Zugkraft sowie durch ihre Länge und Form. Bei vielen Technischen-Rettungseinsätzen ist eine ausreichende Anzahl von Rettungszylindern zwingend erforderlich

17 Rettungszylinder RZ 1 - 3 Technische Daten RZ 3 RZ 2 RZ 1
Druckkraft Zugkraft Anfangslänge Endlänge Gewicht 120 kN 29 kN 530 mm 850 mm 12,5 kg 120 kN 29 kN 750 mm 1250 mm 16 kg 120 kN 29 kN 1100 mm 1600 mm 18,5 kg

18 Hydraulische Rettungsgeräte:

19 Hebesatz H1/H2: Fabrikat WEBER, bestehend aus einfachwirkenden Hydrozylindern mit Hubkräften von 80 und 150 KN, DIN 14800, T 6. Bestehend aus 2 Holzkästen mit 32 Teilen. Maße (LxBxH) je Kasten: ca. 700x400x220 mm Gewicht: ca. 98 kg.

20 Der hydraulische Hebesatz dient zum Bewegen von Lasten,
insbesondere zum Anheben. Er wird in der Regel dann verwendet, wenn andere Geräte zum Heben von Lasten aufgrund der begrenzten Hubkraft nicht mehr einsetzbar sind.

21 Den Hebesatz gibt es in den Ausführungen: -großer Hebesatz H1 -kleiner Hebesatz H2 Hubkraft: Nenndruck: Gewicht: KN max. 630 bar H1 = 110 kg H2 = 60 kg

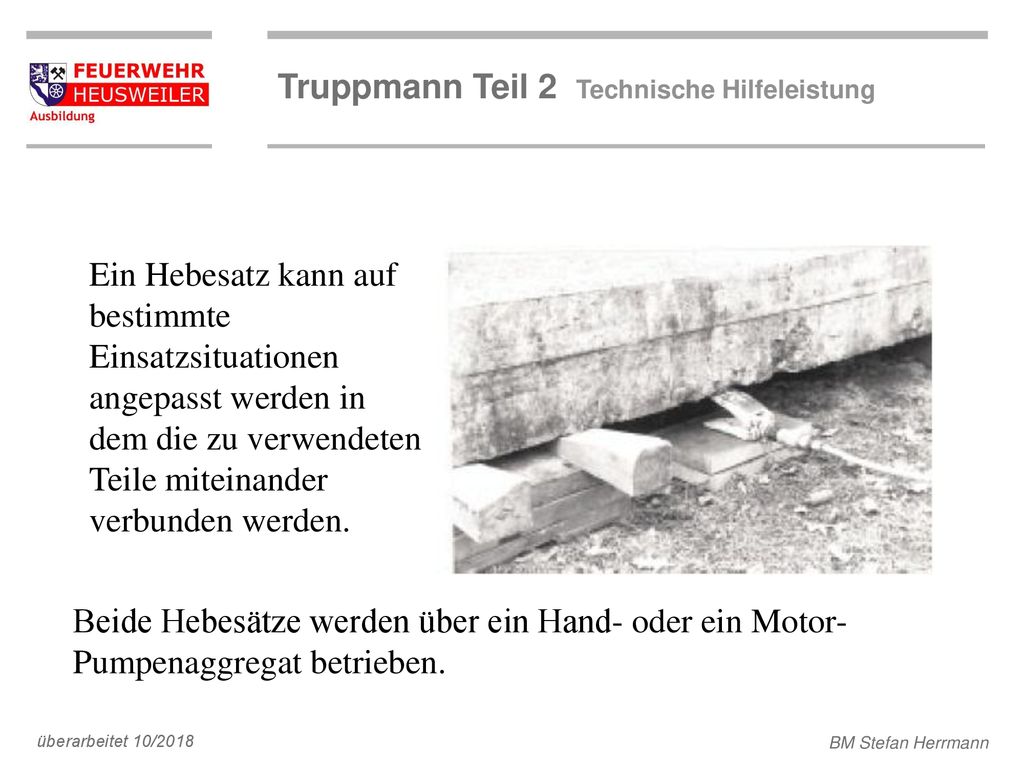

22 Ein Hebesatz kann auf bestimmte Einsatzsituationen angepasst werden in dem die zu verwendeten Teile miteinander verbunden werden. Beide Hebesätze werden über ein Hand- oder ein Motor- Pumpenaggregat betrieben.

23 Es ist immer darauf zu achten das die zuhebende Last unterbaut wird und die Hebesätze gegen wegrutschen gesichert sind.

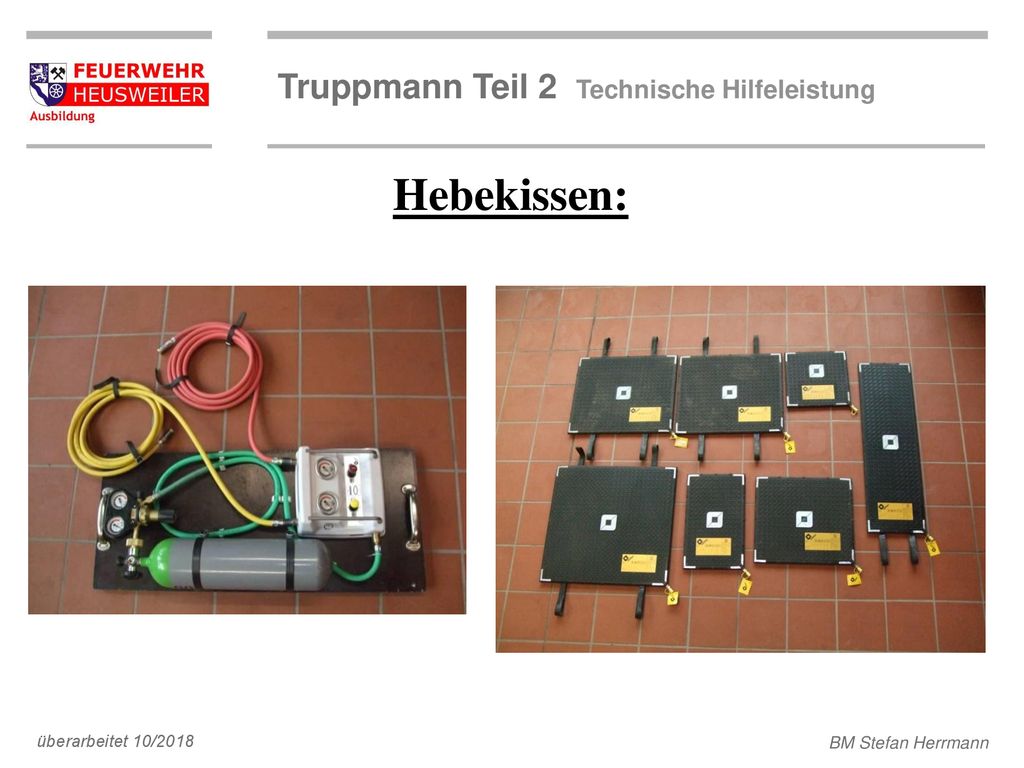

24 Hebekissen:

25 Wo zu werden sie angewandt?
-schnelles anheben von schweren Lasten -pressen -sichern -spalten

26 Pneumatische Rettungsgeräte:
Bezeichnung nach DIN: V 1 - V 85 Einschubmaß: 2,5 cm Nennhub: 7,5 – 52 cm Nennkraft: V12 = 11,6 t V14 = 14,2 t V22 = 21,6 t V28 L = 27,7 t V29 = 28,9 t V41 = 40,9 t Nenndruck: 10 bar

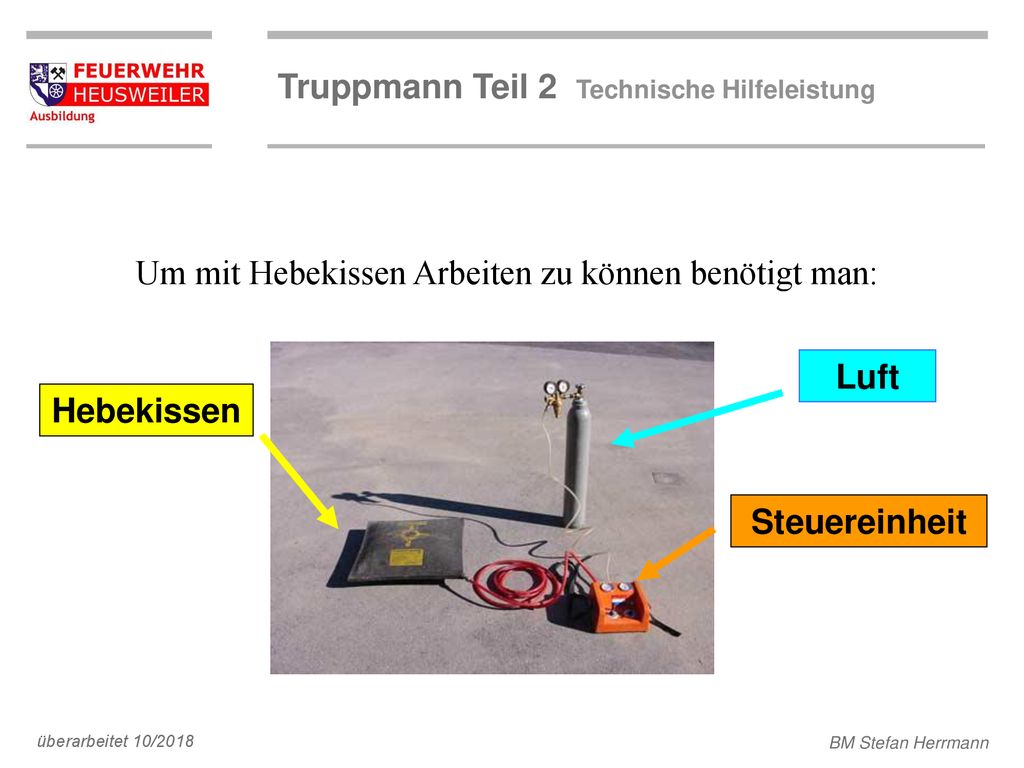

27 Um mit Hebekissen Arbeiten zu können benötigt man:
Luft Hebekissen Steuereinheit

28 Eine mit Luft befüllte Pressluftflasche wird mit der Steuereinheit verbunden, diese wiederum wird mit einem oder zwei Hebekissen verbunden. Über die Steuereinheit kann nun die Luft in eins der Gewünschten Hebekissen abgegeben werden. Dieses füllt sich mit Luft und hebt die Last an.

29 Es ist immer darauf zu achten das die zuhebende Last unterbaut wird und das Kissen gegen wegrutschen gesichert ist Kommando: AUF und AB Bei mehreren Kissen ist die Farbe des Luftschlauches vor das Kommando zusetzten Bsp. Rot Auf Das Kommando gibt immer nur einer!!!

30 Geräte zur Höhen und Tiefenrettung:

31 Greifzug TU 16 Greifzug TU 32 Technische Daten: max. Zugkraft: 1600 kg
Seildurchmesser: Gewicht ohne Seil: Seilvorschub pro Doppelhub: Hebelbelastung bei Nennlast: Seillänge: 1600 kg 11,2 mm 12,0 kg 60,0 mm 35,0 kg 20 m und 50 m Greifzug TU 32 max. Zugkraft: kg

32 Greifzug TU 16 Greifzüge bzw. Mehrzweckzüge werden wie Seilwinden eingesetzt. Sie können bei Unfällen, umgestürzten Bäumen und bei sonstigen technischen Hilfeleistungen zum Ziehen, Sichern und Bewegen von Lasten verwendet werden.Beim Einsatz einer losen Rolle kann die Zugkraft auf 3200 kg verdoppelt werden. Hierbei muss der doppelte Zugweg zurückgelegt werden!!!

33 Geräte zur Höhen und Tiefenrettung:

34 Geräte zur Höhen und Tiefenrettung:
Rollgliss Top R350 ST

35 Geräte zur Höhen und Tiefenrettung:
Rollgliss: Ein Rollgliss ist ein aus Baugruppen zusammengestelltes Sicherungssystem zum Retten von Personen aus Höhen und Tiefen. Je nach Anforderungen sind Umlenkrollen für die Reduzierung der Zugkräfte auf der Lastseite möglich.

36 Elektrisch betriebene Geräte:

37 Elektrotrennschleifer:
Diese Geräte werden zum durchtrennen und entfernen verschiedener Metalle benutzt. Größe und Leistung sind Herstellerabhängig. Achtung: Einsatzkräfte und Unfallopfer müssen gegen Funkenflug geschützt werden.

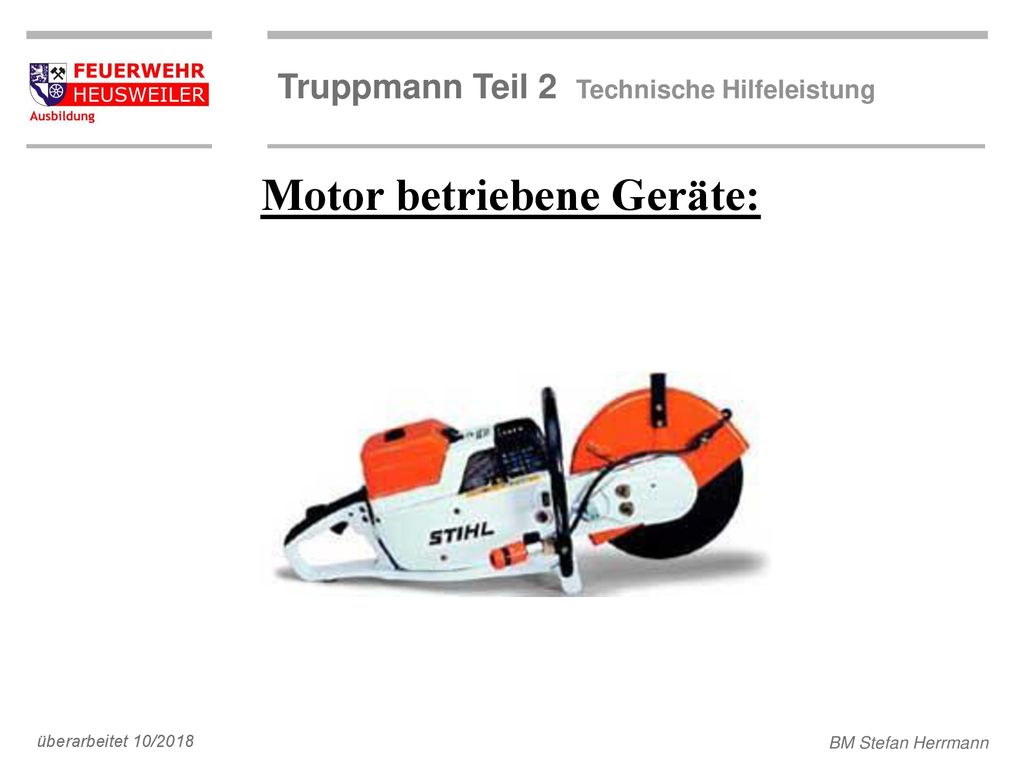

38 Motor betriebene Geräte:

39 Motortrennschleifer:
Diese Geräte werden zum durchtrennen bzw. entfernen verschiedener Metalle und Betonteile benutzt. Größe und Leistung sind Herstellerabhängig. Achtung: Einsatzkräfte und Unfallopfer müssen gegen Funkenflug geschützt werden.

40 Motortrennschleifer:
Das 3kW-STIHL-Trennschleifgerät für Stahl, Beton, Stein, Gussrohre, Asphalt und ähnliche Materialien hat ein Gewicht inkl. Trennscheibe von 11 kg. Die maximale Schnitttiefe liegt bei 100 oder 125 mm, je nach verwendeter Scheibe von 300 oder 350 mm.

41 Vielen Dank für Eure Aufmerksamkeit
Fragen?? Vielen Dank für Eure Aufmerksamkeit

42 Stationsausbildung: Hydraulische Rettungsgeräte (Schere / Spreizer / RZ) Greifzug Hebesatz Hebekissen

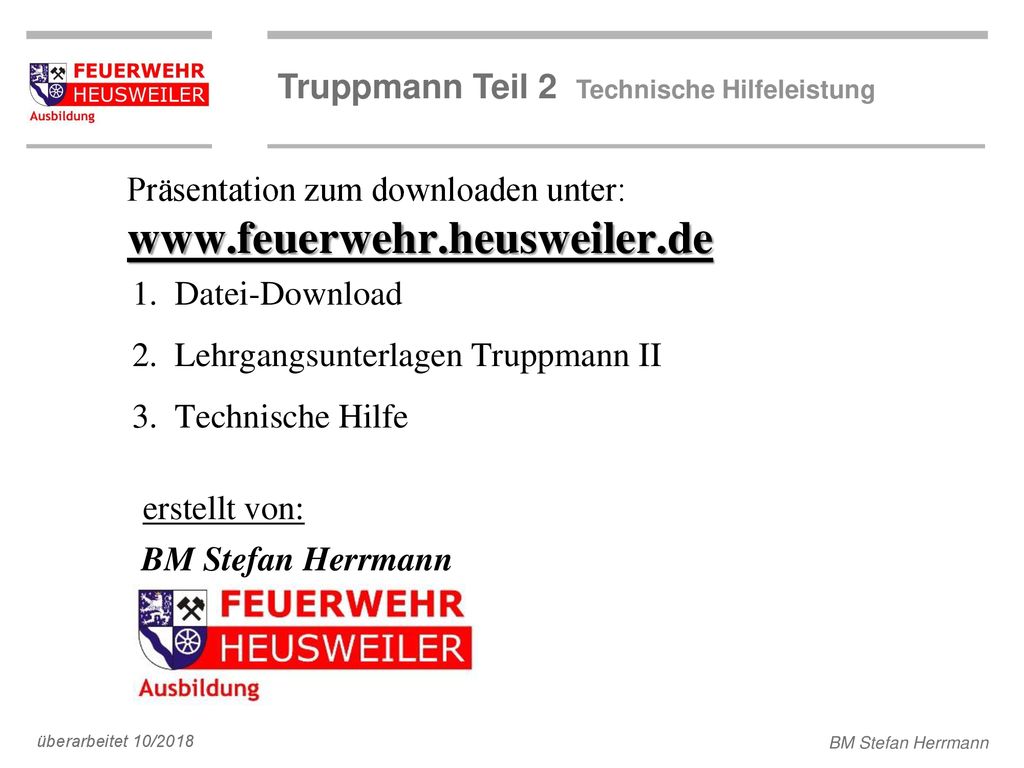

43 Präsentation zum downloaden unter: www.feuerwehr.heusweiler.de
