1 Protecţie şi siguranţă
Inteligenţă pentru ferestre şi uşi Winkhaus STV Winkhaus STV Protecţie şi siguranţă 1

2 Expirarea prezentării
Prezentare: Prezentarea Winkhaus, ... Încuietori de siguranţă Winkhaus (sisteme şi caracteristici) Winkhaus STV Blue Motion Descrierea sistemelor de închidere şi menţinere Discuţie 2

3 Intelligenz für Fenster und Türen
Die Winkhaus Gruppe Winkhaus STV UB Automation Winkhaus Holding Divisions Window-technics Tehnică -uşi Automation Drehtechnik, Kipptechnik, Beschlagtechnik, Steuerungssysteme, Überwachungssysteme Closing plants, Sisteme de control acces, Sisteme de siguranţă uşi de ieşire de urgenţă Încuietori de siguranţă cu mai multe puncte Maschinen/Anlagen für die Automatisierung von Produktions- und Montageprozessen UB Türtechnik Operative Unternehmen (Fertigung, Montage, Vertrieb) Germania, Marea Britanie, Olanda, Spania, Austria, Cehia, Polonia, Rusia, SUA UB Fenstertechnik Deutsche Standorte Telgte, Münster, Everswinkel, Spaichingen, Dresden, Kriftel, Meiningen Winkhaus Holding 3

4 Division Door technics
Intelligenz für Fenster und Türen Division Door technics Winkhaus STV Position UB Automation Această afacere este sigură, confortabilă şi controlează deschiderea şi închiderea uşilor. În acest domeniu suntem un ofertant important pentru soluţii de sisteme în Europa şi pe pieţe selectate din lumea întreagă. UB Türtechnik – Suntem inovatori în această industrie – Oferim soluţii-sistem – Utilizatorul uşilor poate profita de inovaţiile noastre Werte UB Fenstertechnik Produs – Dispozitive de închidere mecanică, mecatronică şi electronică – Sisteme de control acces – Sisteme de normare – Sisteme de protecţie uşi ieşire de urgenţă – Dispozitive de închidere de siguranţă cu mai multe puncte – Consultanţă şi servicii pentru proiecte, industrie şi comerţ Winkhaus Holding 4

5 Căutând protecţie – găseşti siguranţă
Căutând protecţie – găseşti siguranţă!! Sistemul de siguranţă de la Winkhaus STV pentru toate uşile exterioare Protecţia şi siguranţa - ca nevoi de bază 5

6 Cea mai mare forţă de blocare posibilă
Închiderea şi blocarea de siguranţă: Încuietorile culisante de la Winkhaus STV conferă protecţie şi siguranţă Cea mai mare forţă de blocare posibilă Funcţionare de mare siguranţă şi fără probleme pentru o viaţă Metodă de construcţie flexibilă 6

7 - Spargeri de locuinţe: 93 ... 95% la parter
ferestre uşi-fereastră uşi altele 4-7% 13-18% 46% 22-34% Cifre de interes: - Spargeri de locuinţe: % la parter - uşi: 71% au fost sparte la încuietoare, dar numai 6 % pe butucul profilat - Bănuiţi: 27% tineri Quelle: Tür + Tor-Report, 6/1998 7

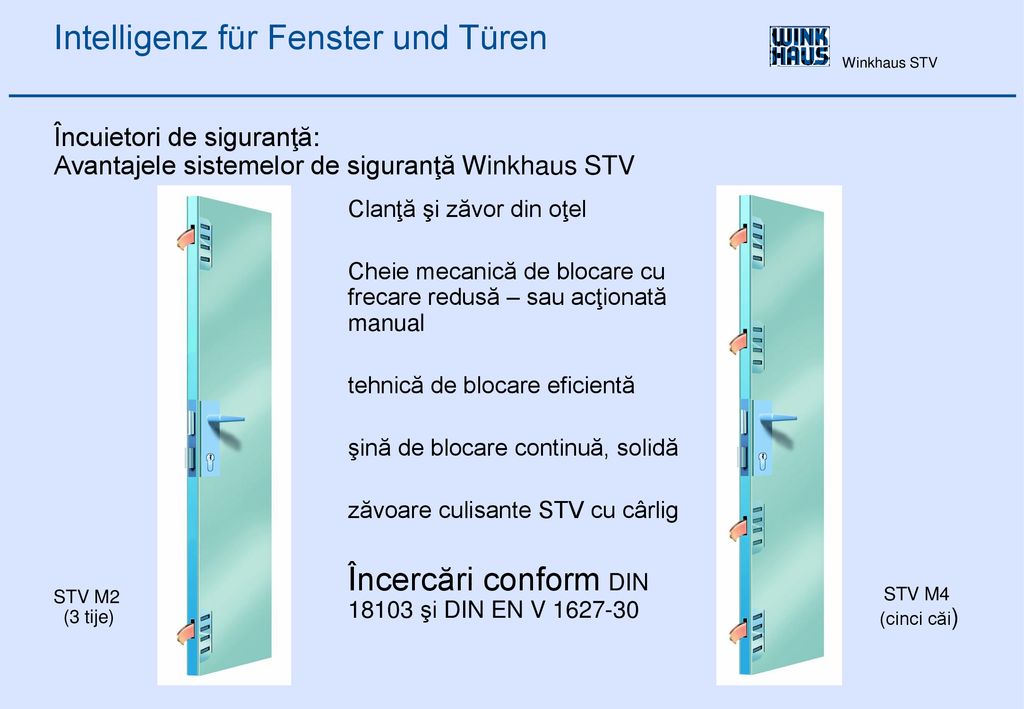

8 Încuietori de siguranţă: Avantajele sistemelor de siguranţă Winkhaus STV
Clanţă şi zăvor din oţel Cheie mecanică de blocare cu frecare redusă – sau acţionată manual tehnică de blocare eficientă şină de blocare continuă, solidă zăvoare culisante STV cu cârlig Încercări conform DIN şi DIN EN V STV M2 (3 tije) STV M4 (cinci căi) 8

9 Clanţa şi zăvorul din oţel
STV-Systematics asigură funcţionarea sigură şi rezistenţa încuietorilor de siguranţă Clanţa şi zăvorul din oţel Clanţa şi zăvorul din oţel nichelat conferă încuietorilor de siguranţă Winkhaus stabilitatea cerută şi la mijlocul uşii Zăvoare culisante cu cârlig Zăvorul STV culisant foarte solid, din alamă forjată se blochează în poziţie în şina de susţinere din toc. Aceasta face să nu se poată trage printre toc şi uşă. 9

10 Blocarea cu cârlig a zăvoarelor culisante
Intelligenz für Fenster und Türen Winkhaus STV Blocarea cu cârlig a zăvoarelor culisante 10

11 Şine de susţinere continuă
STV-Systematics conferă garanţia funcţionării şi rezistenţei zăvoarelor de siguranţă Şine de susţinere continuă Rezistenţele la sarcină sunt distribuite în mod egal fără întrerupere pe toată şina de susţinere. Continuu dar şi simplu şi confortabil. Şi un necunoscător observă avantajele Forţa la apăsare în contraplăci şi şinele de susţinere Împreună cu zăvoarele ascuţite reglează forţa de apăsare din contraplăci şi şinele de susţinere şi de fiecare dată blocarea este corespunzătoare. Astfel, toleranţele reglate ale uşilor pot fi foarte bune. 11

12 Reglajele de pre-tensionare
Intelligenz für Fenster und Türen Winkhaus STV Reglajele de pre-tensionare Vedere exterioară Vedere interioară Poziţie de inversare 12

13 Uşi care împiedică spargerea: Manevrarea manuală
Forţa F1 = 500N Exemplu: Şurubelniţă L1 - Distanţa la punctul de mijloc al mânerului F1 – Forţa aplicată pe mâner (N) L2 – Distanţa de la punct la cadru (mm) F2 – Forţa pe uşă (N) L1 x F1 = L2 x F2 F2 = (L1 x F1)/L2 = (320 x 300)/25 = 6400N (entspr. 640 kg) (Quelle: Seminarunterlagen ift Rosenheim, 1998) Ca. 320mm Forţa F2 = ? 25-30mm 13

14 Tehnici eficiente pentru blocaje de siguranţă
STV-Systematics conferă garanţia funcţionării şi rezistenţei zăvoarelor de siguranţă Tehnici eficiente pentru blocaje de siguranţă Roţile dinţate din metal sinterizat asigură o siguranţă în funcţionare de lungă durată. În poziţie blocată zăvorul mecanic este închis. Zăvoarele culisante sunt blocate sigur şi nu pot fi apăsate nici individual nici împreună. Zăvoarele mecanice se pot debloca numai cu cheia corespunzătoare sau dacă se acţionează mânerul. Introduceţi cheia pur şi simplu Prin construcţia mecanică a dispozitivelor de blocare de siguranţă se asigură că în poziţia de blocare cama nu poate fi apăsată. Astfel cheia poate fi introdusă de fiecare dată în butuc. 14

15 STV cu 4 zăvoare culisante
6 15

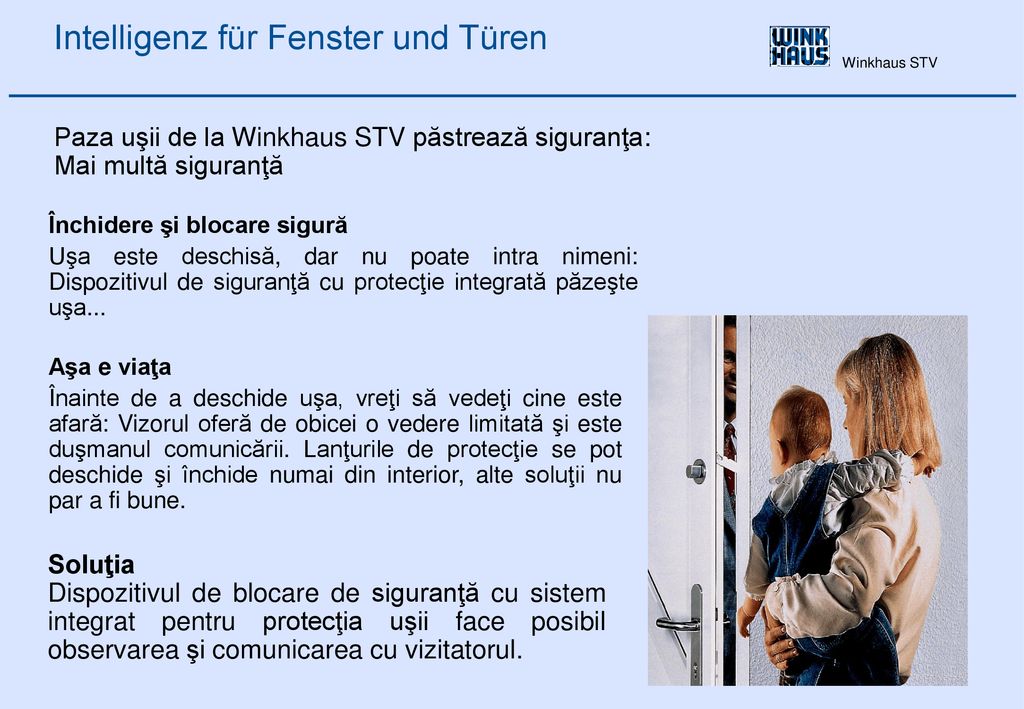

16 Paza uşii de la Winkhaus STV păstrează siguranţa: Mai multă siguranţă
Închidere şi blocare sigură Uşa este deschisă, dar nu poate intra nimeni: Dispozitivul de siguranţă cu protecţie integrată păzeşte uşa... Aşa e viaţa Înainte de a deschide uşa, vreţi să vedeţi cine este afară: Vizorul oferă de obicei o vedere limitată şi este duşmanul comunicării. Lanţurile de protecţie se pot deschide şi închide numai din interior, alte soluţii nu par a fi bune. Soluţia Dispozitivul de blocare de siguranţă cu sistem integrat pentru protecţia uşii face posibil observarea şi comunicarea cu vizitatorul. 16

17 STV cu 3 zăvoare culisante şi protecţie pentru uşă
7 17

18 Încrederea apare o dată cu operaţiile folosite
Blocare automată AV2 Blocare automată numai prin închidere  siguranţă dublă Zăvoarele automate împiedică manevrarea cu “cardul” Prin PC (1 x 360 Grade) clanţa se poate debloca  blocare mâner AV2 este compatibil cu sistemul de blocare cu 3 tije standard STV-M2 Se pot folosi contraplăcile STV disponibile Protecţie integrată împotriva manevrelor greşite Nu are butuc separat Opţional acţionat de motor! 19

19 Blocare automată 8 20

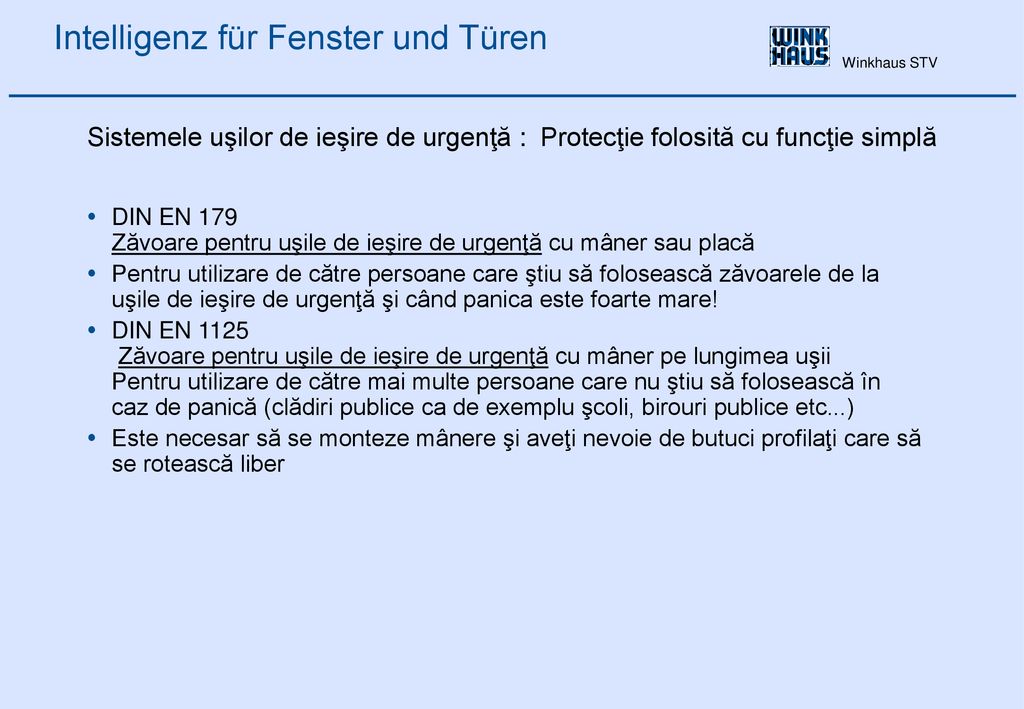

20 Sistemele uşilor de ieşire de urgenţă : Protecţie folosită cu funcţie simplă
DIN EN 179 Zăvoare pentru uşile de ieşire de urgenţă cu mâner sau placă Pentru utilizare de către persoane care ştiu să folosească zăvoarele de la uşile de ieşire de urgenţă şi când panica este foarte mare! DIN EN Zăvoare pentru uşile de ieşire de urgenţă cu mâner pe lungimea uşii Pentru utilizare de către mai multe persoane care nu ştiu să folosească în caz de panică (clădiri publice ca de exemplu şcoli, birouri publice etc...) Este necesar să se monteze mânere şi aveţi nevoie de butuci profilaţi care să se rotească liber 21

21 Sistem de blocare – Uşă ieşire de urgenţă
Cu mâner conform DIN EN 179 Uşă de panică Cu bară pe lungimea uşii conform DIN EN 1125 9 22

22 Echipament STV-TBV = Siguranţă
Numai o siguranţă are mai multă protecţie - 12 şuruburi STV- (STV-TBV) şi 2 zăvoare dublu culisante STV Echipament STV-TBV = Siguranţă Siguranţă fără concurenţă cu blocarea cu 17 braţe 2 zăvoare dublu culisante STV cu cârlige în contraplăci şi 2 x 6 şuruburi plus zăvor şi clanţă. Funcţionarea figură şi confortabilă este asigurată de şuruburile profilate de 6mm de pe zăvoarele culisante. Zăvoare culisante STV din alamă forjată, şuruburi, zăvor şi clanţă din oţel solid. 23

23 Zăvoare cu şuruburi Tresor (TBV)
10 24

24 Intelligenz für Fenster und Türen
Winkhaus STV Uşile duble STV-FGTI... Elemente necesare: Zăvor inactiv (STV-FGTI...) Şuruburi pentru partea de sus şi de jos Şaibe pentru şuruburi Zăvor activ Şaibe pentru STV activ 25

25 Uşile duble: M4 + STV-Inactiv cu şuruburi
11 26

26 Intelligenz für Fenster und Türen
Winkhaus STV Uşile duble Grt. SL U26... Elemente necesare: Şină susţinere U26-BN13 KR MV2 Şurub cu cap înecat 18 x 250 KR-metal M10 x ... (Lungime: 1000, 1500) contraplacă F16 (pentru KR-metal) contraplacă FRA U26-BN13 contraplacă TKR... (pentru şurub cu cap înecat ) Zăvor activ (3 tije) 25

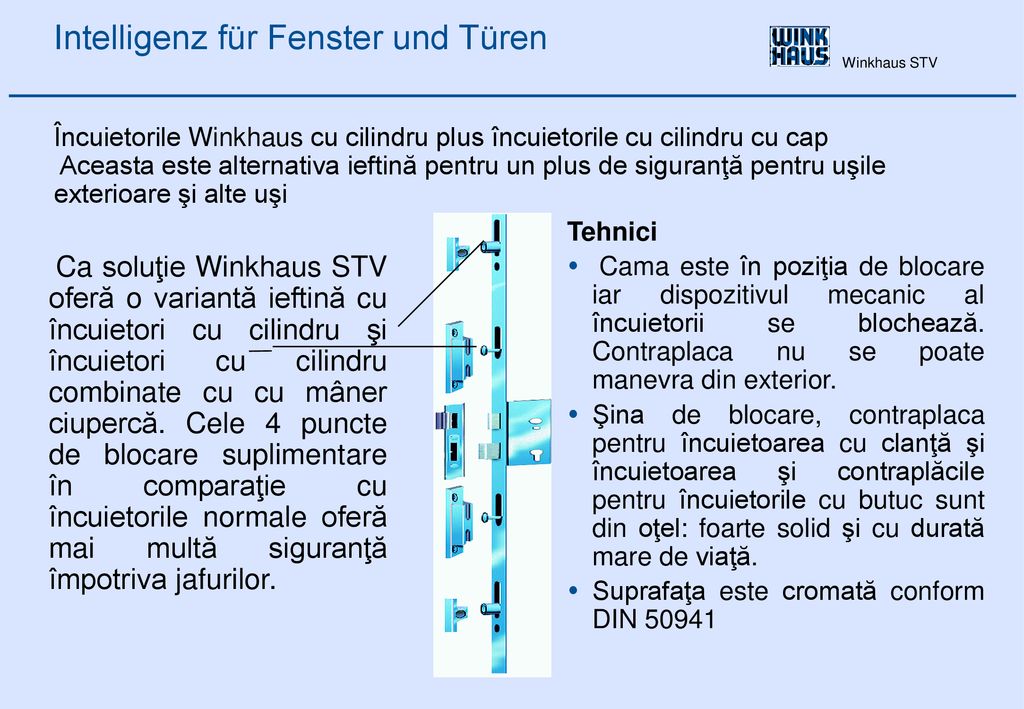

27 Încuietorile Winkhaus cu cilindru plus încuietorile cu cilindru cu cap Aceasta este alternativa ieftină pentru un plus de siguranţă pentru uşile exterioare şi alte uşi Tehnici Cama este în poziţia de blocare iar dispozitivul mecanic al încuietorii se blochează. Contraplaca nu se poate manevra din exterior. Şina de blocare, contraplaca pentru încuietoarea cu clanţă şi încuietoarea şi contraplăcile pentru încuietorile cu butuc sunt din oţel: foarte solid şi cu durată mare de viaţă. Suprafaţa este cromată conform DIN 50941 Ca soluţie Winkhaus STV oferă o variantă ieftină cu încuietori cu cilindru şi încuietori cu cilindru combinate cu cu mâner ciupercă. Cele 4 puncte de blocare suplimentare în comparaţie cu încuietorile normale oferă mai multă siguranţă împotriva jafurilor. 27

28 Winkhaus Rastexzenter, reglabilă cu mâna:
Încuietoare cu bilă reglabilă fără scule Trageţi, rotiţi şi puteţi regla apăsarea şi confortul! 28

29 Dispozitiv mecanic de blocare
Încuietorile cu butuc şi încuietorile cu butuc cu cap Winkhaus : Alternativă ieftină pentru un plus de siguranţă la uşile exterioare şi alte uşi Încuietoare cu butuc cu ciupercă Încuietoare cu butuc STV Dispozitiv mecanic de blocare 29

30 Încuietori R4 / RT4 - 12 30

31 Metode alternative de operare 1. Acţionarea mânerului
închiderea: trageţi mânerul în sus (45°), zăvoarele sunt blocate blocarea: După ce aţi închis puteţi bloca rotind cheia la (1x360°). Puteţi auzi zgomotul în timp ce rotiţi cheia. În acest moment clanţa nu mai poate fi trasă în jos. Zăvoarele se blochează toate o dată. Zăvoarele culisante nu mai pot fi trase înapoi. Deblocarea: Trebuie să întoarceţi cheia înapoi. În timp de întoarceţi cheia se poate auzi zgomotul. Zăvoarele nu mai sunt fixate şi blocate deschiderea: trageţi de clanţă în jos (- 45°), zăvoarele se deschid Important: Pentru a folosi încuietorile manuale trebuie să folosiţi clanţe pentru interior şi exterior. 31

32 Alte metode de acţionare 2. Acţionarea cu cheia
închiderea /deschiderea: După închidere trebuie să întoarceţi cheia de 2 ori (2x360°), atunci va fi închisă şi blocată. Zăvoarele culisează în contraplacă. Mişcarea înapoi din exterior nu mai este posibilă. Deblocarea / deschiderea: După ce aţi rotit de 2 ori (2x360°) în sensul invers blocării zăvorul se poate debloca şi deschide. Elementele de blocare nu mai sunt blocate şi zăvorul se poate trage prin acţionarea clanţei sau întorcând cheia. Puteţi deschide uşa. 32

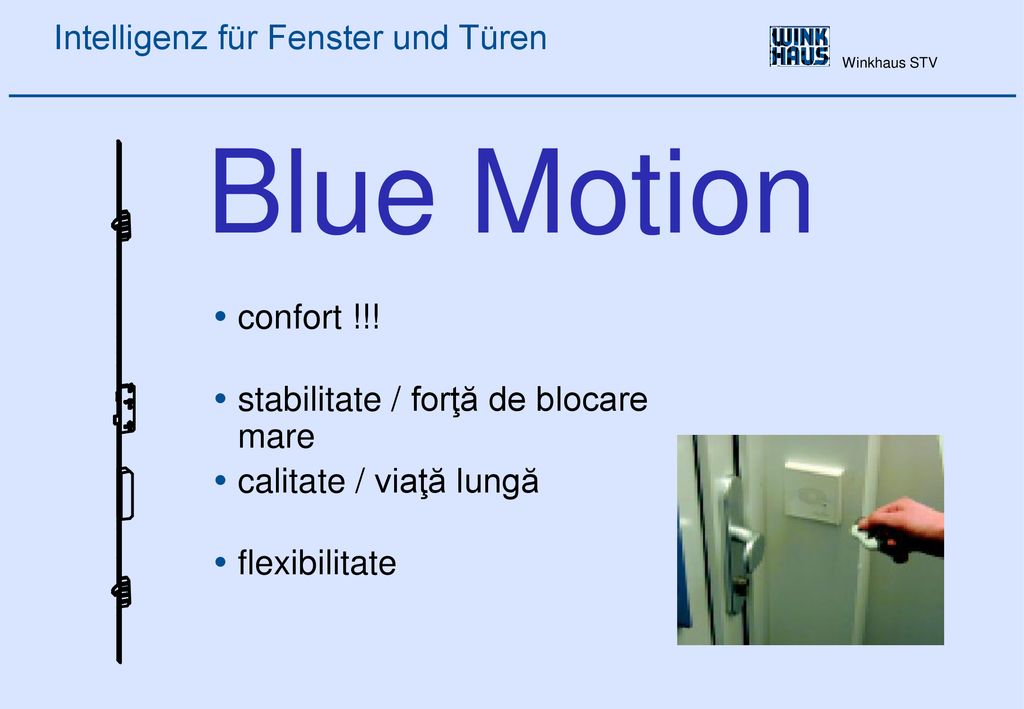

33 Blue Motion confort !!! stabilitate / forţă de blocare mare
calitate / viaţă lungă flexibilitate 33

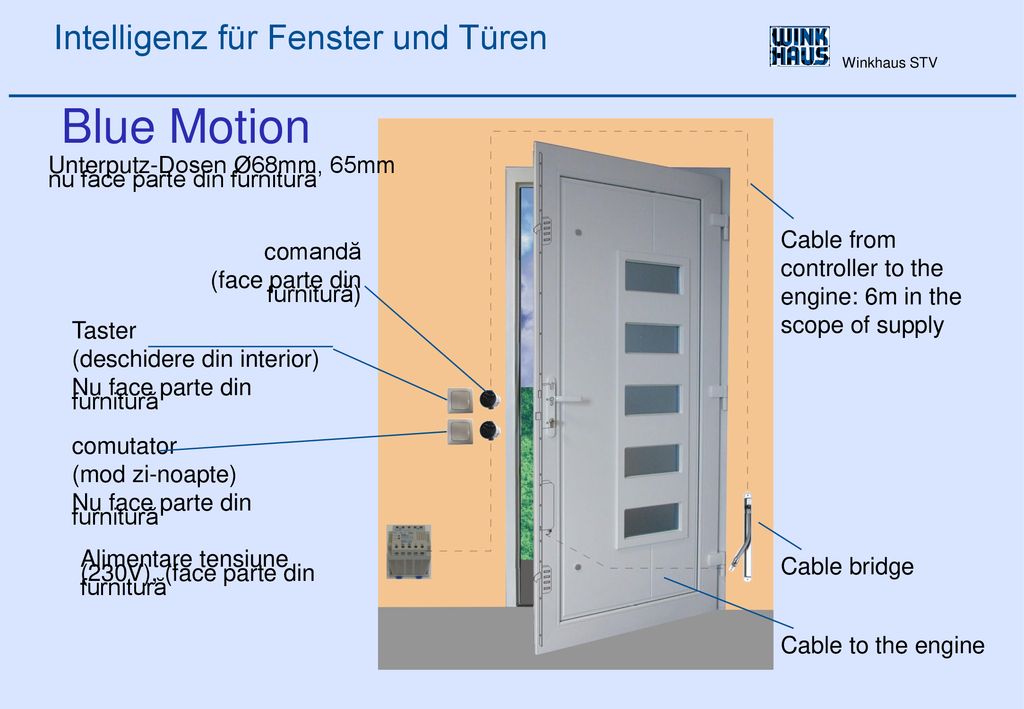

34 Blue Motion Unterputz-Dosen Ø68mm, 65mm nu face parte din furnitură
Cable from controller to the engine: 6m in the scope of supply comandă (face parte din furnitură) Taster (deschidere din interior) Nu face parte din furnitură comutator (mod zi-noapte) Nu face parte din furnitură Alimentare tensiune (230V), (face parte din furnitură Cable bridge Cable to the engine 33

35 Winkhaus STV STV = încuietori de siguranţă
Sistem -uşă Toc: - contraplăci - set prelungitoare -şină susţinere Uşă: - STV (blocare de siguranţă) blocare în mai multe puncte - ESS încuietori 1 34

36 STV-variante: 2 - 4 zăvoare culisante (M2 / M4)
2 - 3 zăvoare culisante cu protecţie de uşă Încuietoare de siguranţă automată (AV) Încuietoare de siguranţă automată cu protecţie la uşă Încuietoare anti-panică (AP) Încuietoare cu şuruburi (TBV) 2 - 4 zăvoare cu şuruburi cu cap STV inactiv cu şuruburi 4 zăvoare cu butuc cu sau fără clanţă (R4) 2 zăvoare cu butuc şi 2 zăvoare cu butuc cu cap cu sau fără clanţă (RT4) 2 35

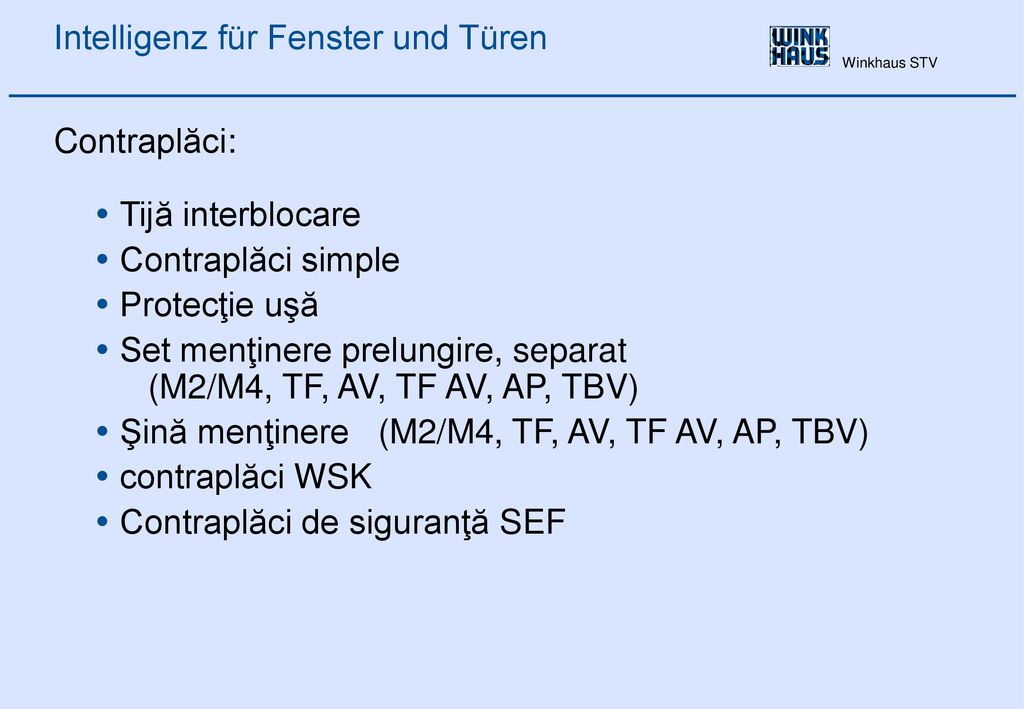

37 Set menţinere prelungire, separat (M2/M4, TF, AV, TF AV, AP, TBV)
Contraplăci: Tijă interblocare Contraplăci simple Protecţie uşă Set menţinere prelungire, separat (M2/M4, TF, AV, TF AV, AP, TBV) Şină menţinere (M2/M4, TF, AV, TF AV, AP, TBV) contraplăci WSK Contraplăci de siguranţă SEF 3 36

38 Intelligenz für Fenster und Türen
Winkhaus STV Winkhaus-variante Acţionare manuală Acţionate cu cheia 37

39 Definiţia blocajului Produktschulung
Winkhaus STV Definiţia blocajului STV-F (W) / / 10 M2 (ls) gb culoare: gb galben Mc argintiu Ws alb gr gri Blocaj de siguranţă uşă Şina de blocare : F pentru şina plată U pentru şina profil U Stânga-dreapta Funcţii suplimentare: W pentru protecţie uşă G pentru acţionare manuală T pentru şurub I pentru Inactiv Sisteme de blocare: M pentru zăvoare culisante R pentru zăvoare cu butuc RTpentru zăvoare cu butuc cu cap 2, 3, 4 este numărul punctelor de blocare Lungimea şinei de blocare aici: 16mm * / 4 / 03/04/02 Dimensiune cârlig aici: 10mm Thorne measure aici: 45mm Variante distanţa 4 38

40 Set menţinere prelungire U 26-76 (M) (V) (2) (rs) gb
Produktschulung Winkhaus STV Definire contraplăci Set menţinere prelungire U (M) (V) (2) (rs) gb Denumire culoare: Gb galben Mc argintiu ws alb gr gri Şină: F pentru şina plată- U pentru şina profil U W pentru unghi drept TF pentru protecţie uşă Stânga sau dreapta Lungimea şinei aici: 26mm Număr puncte de blocare (nu pe contraplăci singulare) Variantă * / 5 / 03/04/02 Contraplacă pentru zăvorul culisant Reglarea apăsării 5 39

41 Închidere inteligentă, blocare mai sigură
Căutând protecţie – găseşti sifuranţă! Sistemele de blocare de la Winkhaus STV pentru toate uşile exterioare Închidere inteligentă, blocare mai sigură 40

42 Echipa dumneavoastră Winkhaus STV!
Vă mulţumim, Echipa dumneavoastră Winkhaus STV! 41
