Nutzung und Durchgängigkeit

Präsentation zum Thema: "Nutzung und Durchgängigkeit"—  Präsentation transkript:

1 Nutzung und Durchgängigkeit
Einleitung Die RONI-Philosophie Nutzung und Durchgängigkeit aller Daten 3R solutions ∙

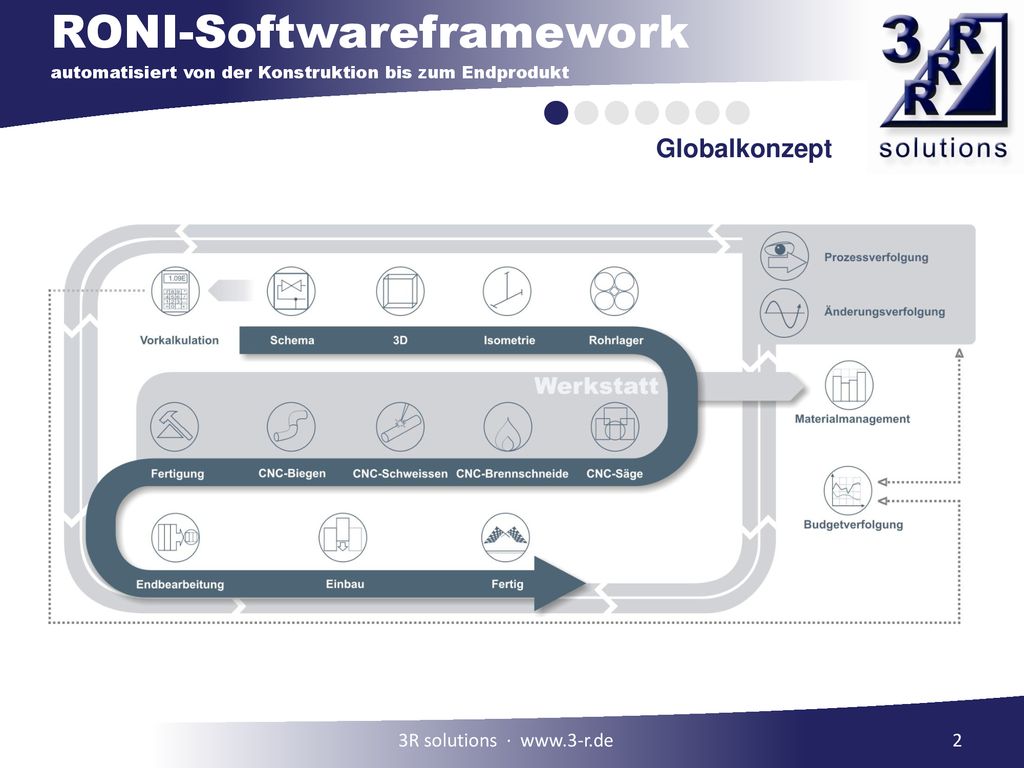

2 Globalkonzept 3R solutions ∙

3 Anbindungen-Datentransfer
Import Tribon Tekla Nupas / Cadmatic ShipConstructor Unigraphics PDMS Aveva ProEngineer Intergraph RONI Builder RONI-3D DraftBoard 3R solutions ∙

4 RONI Builder Datenverarbeitung Rohrleitungsdaten
Automatische Erzeugung von Isometrien aus den importierten Rohrleitungsdaten Rohrleitungsdaten RONI Builder 3R solutions ∙

5 RONI Builder Datenauswertung Isometrien
Maß- & Unmaßstäbliche Isometrie Positionierung aller Zeichnungsobjekte Datentransfer an die Materialbereitstellung Stücklisten und Arbeitsblätter RONI Builder Rohrbiegesimulation mit integriertem KOLLI Schweißpunkterkennung & Dokumentation Logik- und Konsistenztest der Isometrie Erzeugung aller nutzbaren CNC-Daten Übertragung der Isometriedaten an RAMP 3R solutions ∙

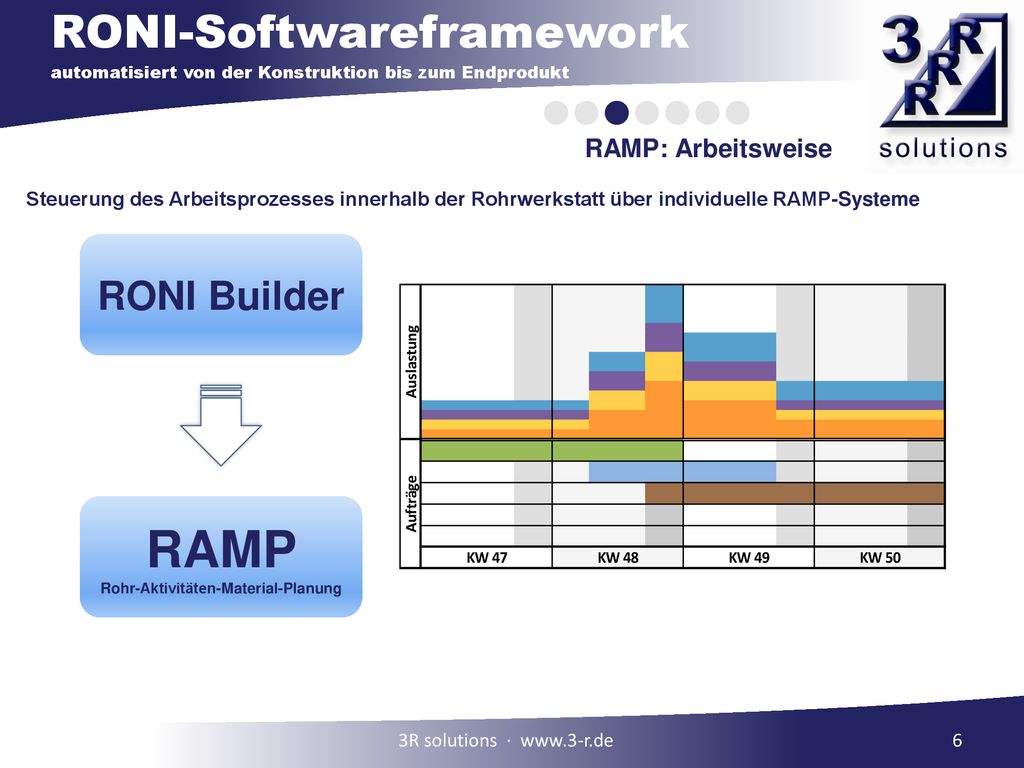

6 Rohr-Aktivitäten-Material-Planung
RAMP: Arbeitsweise Steuerung des Arbeitsprozesses innerhalb der Rohrwerkstatt über individuelle RAMP-Systeme RONI Builder RAMP Rohr-Aktivitäten-Material-Planung 3R solutions ∙

7 Rohr-Aktivitäten-Material-Planung
RAMP-Module Arbeitsstation Vorarbeiter Arbeitsstation Rohrbrennschneidemaschine Arbeitsstation Flanschenschweißmaschine Arbeitsstation Rohrbiegemaschine RAMP Rohr-Aktivitäten-Material-Planung Arbeitsstation(en) Säge Arbeitsstation manuelle Bearbeitung zentrale Datenbank Arbeitsstation Einbau Arbeitsstation Oberflächenbearbeitung Arbeitsstation Druckprobe 3R solutions ∙

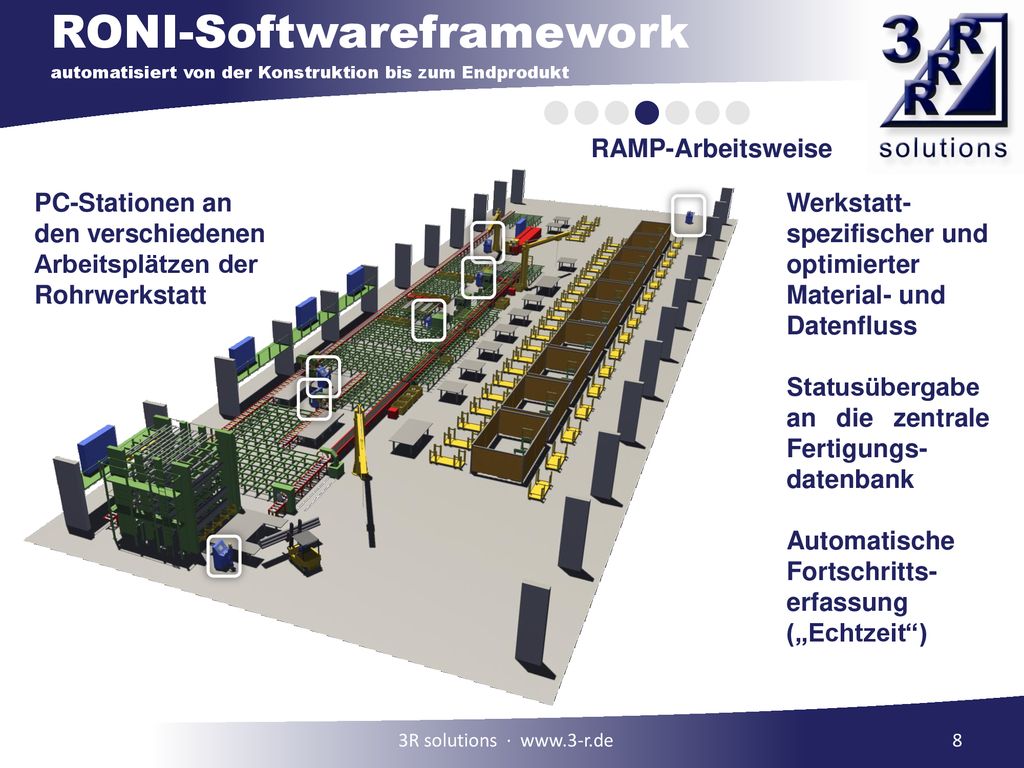

8 Werkstatt-spezifischer und optimierter Material- und Datenfluss
RAMP-Arbeitsweise PC-Stationen an den verschiedenen Arbeitsplätzen der Rohrwerkstatt Werkstatt-spezifischer und optimierter Material- und Datenfluss Statusübergabe an die zentrale Fertigungs-datenbank Automatische Fortschritts- erfassung („Echtzeit“) 3R solutions ∙

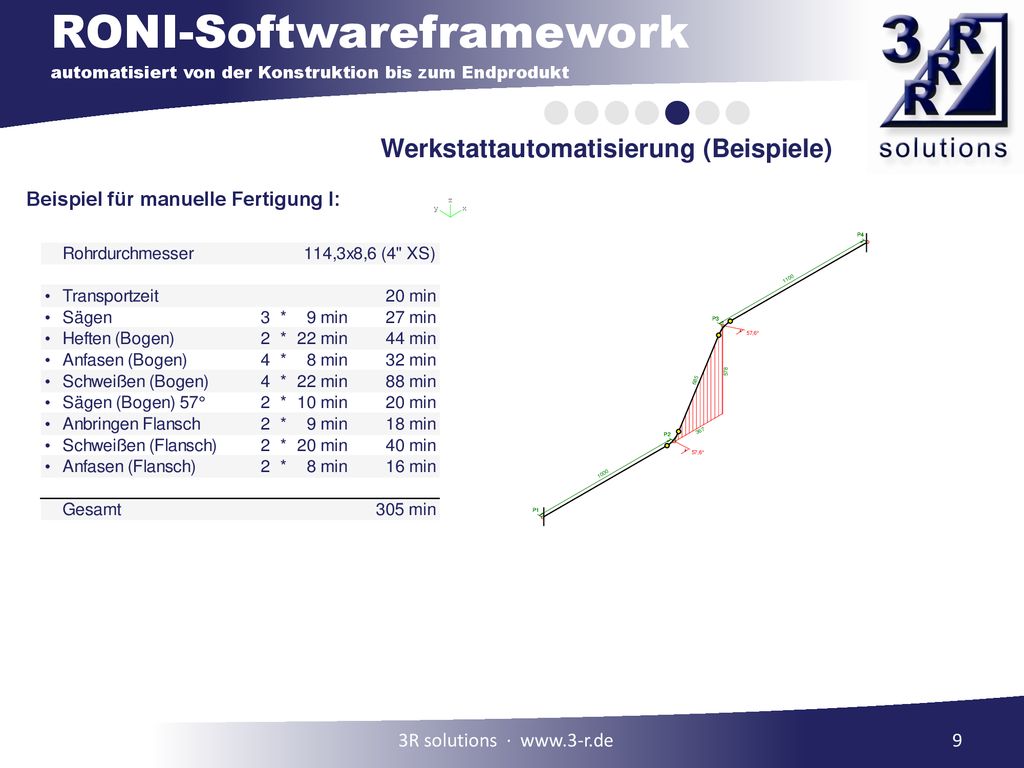

9 Werkstattautomatisierung (Beispiele)
Beispiel für manuelle Fertigung I: 3R solutions ∙

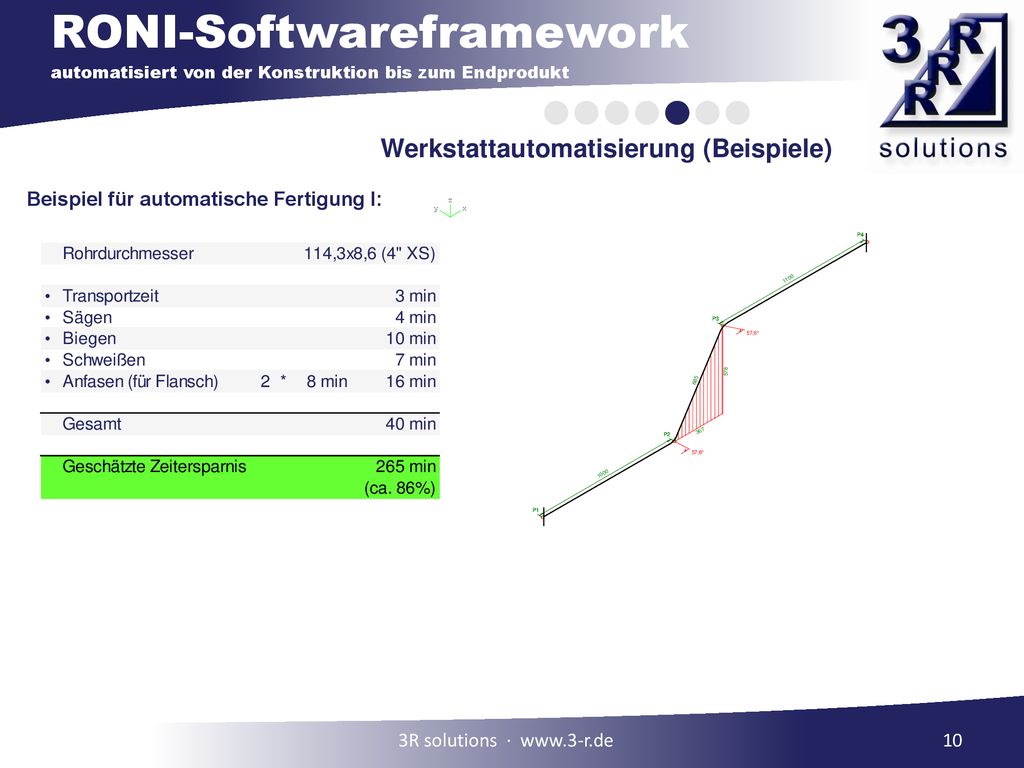

10 Werkstattautomatisierung (Beispiele)
Beispiel für automatische Fertigung I: 3R solutions ∙

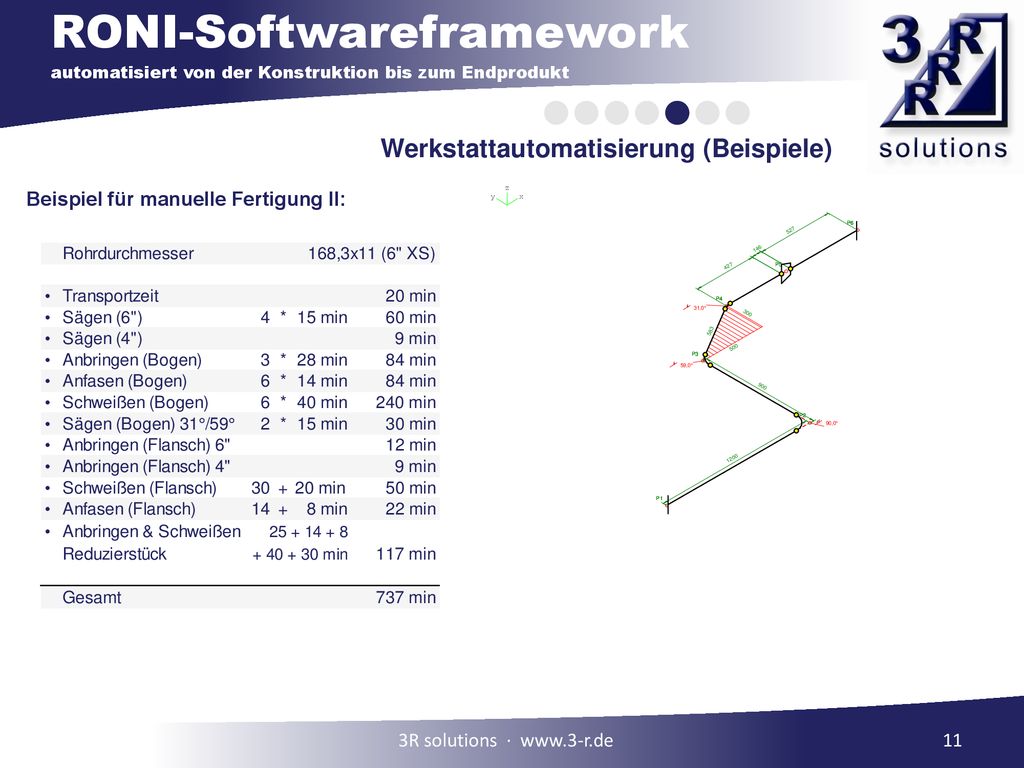

11 Werkstattautomatisierung (Beispiele)
Beispiel für manuelle Fertigung II: 3R solutions ∙

12 Werkstattautomatisierung (Beispiele)
Beispiel für automatische Fertigung II: 3R solutions ∙

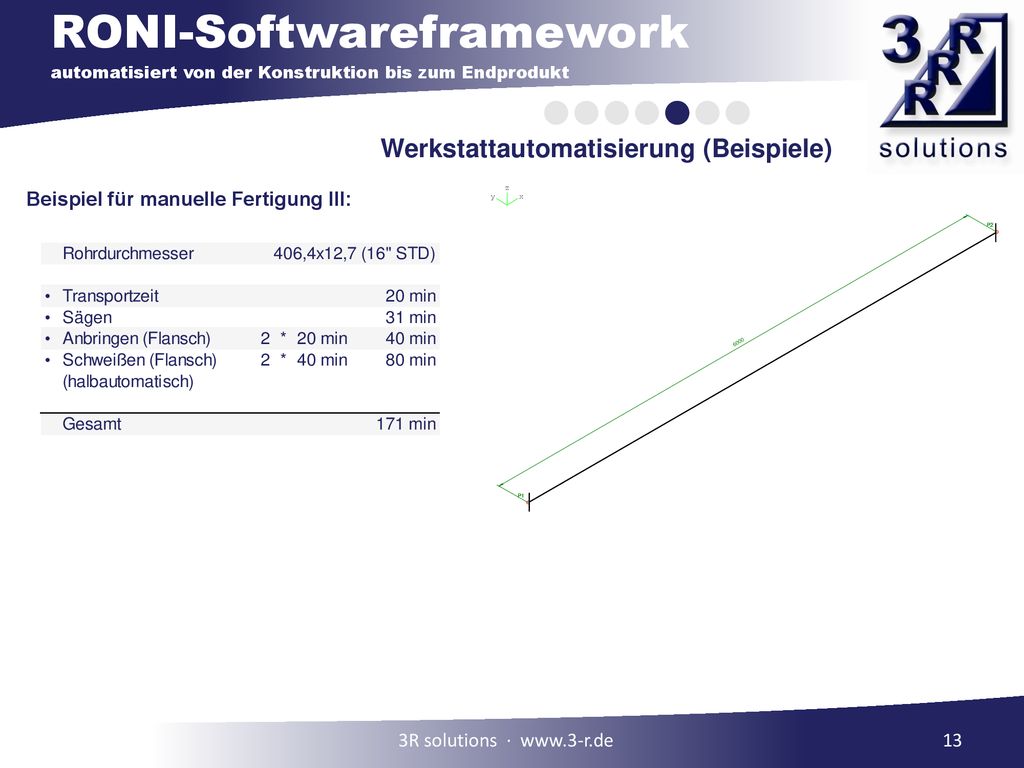

13 Werkstattautomatisierung (Beispiele)
Beispiel für manuelle Fertigung III: 3R solutions ∙

14 Werkstattautomatisierung (Beispiele)
Beispiel für automatische Fertigung III: 3R solutions ∙

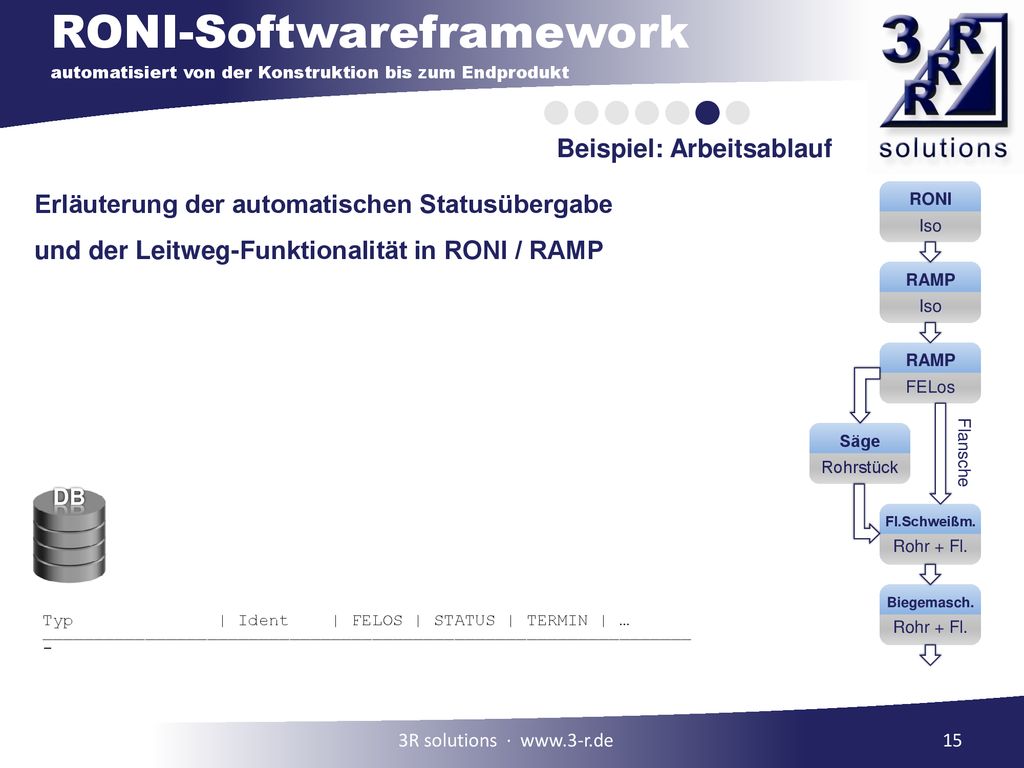

15 Beispiel: Arbeitsablauf
Erläuterung der automatischen Statusübergabe und der Leitweg-Funktionalität in RONI / RAMP RONI Iso RAMP Iso RAMP FELos Flansche Säge Rohrstück DB Fl.Schweißm. Rohr + Fl. Biegemasch. Rohr + Fl. Typ | Ident | FELOS | STATUS | TERMIN | … _______________________________________________________________ - 3R solutions ∙

16 Beispiel: Arbeitsablauf
RONI: Isometrie wird in RONI konstruiert oder importiert RONI Iso RAMP Iso RAMP FELos Flansche Säge Rohrstück DB Fl.Schweißm. Rohr + Fl. Biegemasch. Rohr + Fl. Typ | Ident | FELOS | STATUS | TERMIN | … _______________________________________________________________ - 3R solutions ∙

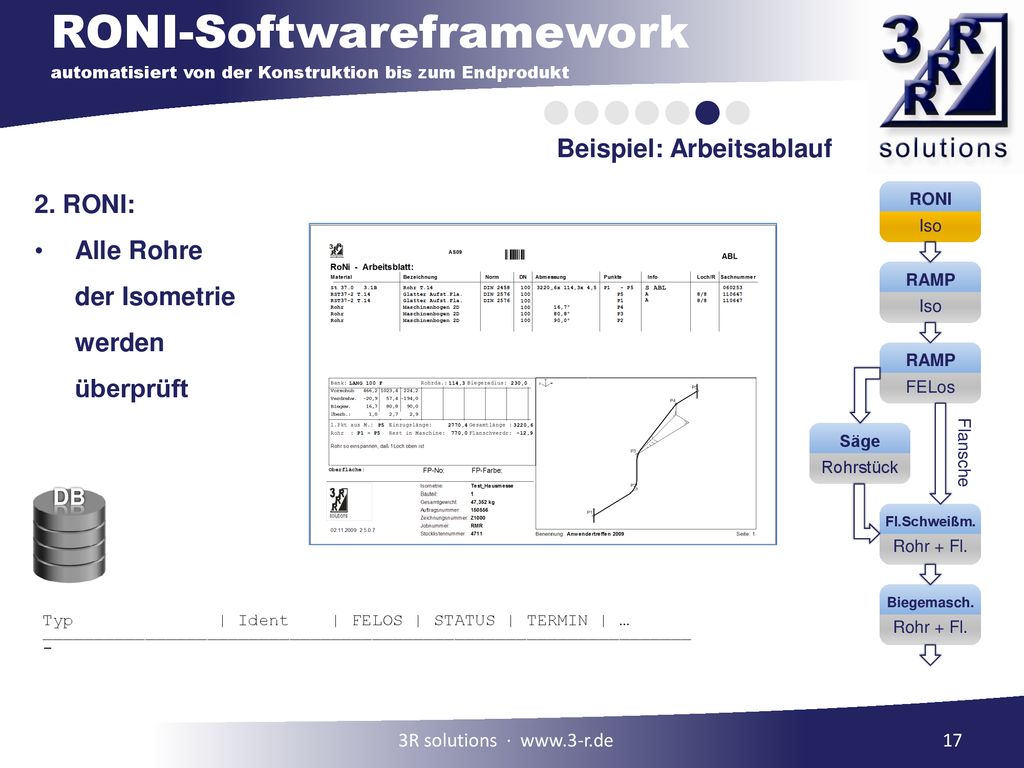

17 Beispiel: Arbeitsablauf
2. RONI: Alle Rohre der Isometrie werden überprüft RONI Iso RAMP Iso RAMP FELos Flansche Säge Rohrstück DB Fl.Schweißm. Rohr + Fl. Biegemasch. Rohr + Fl. Typ | Ident | FELOS | STATUS | TERMIN | … _______________________________________________________________ - 3R solutions ∙

18 Beispiel: Arbeitsablauf
3. RAMP: Isometriedaten werden in der Datenbank abgelegt CNC-Daten ermittelt (Säge/Brennschneiden/Biegen/…) Die Isometriedaten erhalten den Anfangsstatus RONI Iso RAMP Iso RAMP FELos Flansche Säge Rohrstück DB Fl.Schweißm. Rohr + Fl. Biegemasch. Rohr + Fl. Typ | Ident | FELOS | STATUS | TERMIN | … _______________________________________________________________ ROHR | | | | | FLANSCH_AUFSTECK | | | | | … 3R solutions ∙

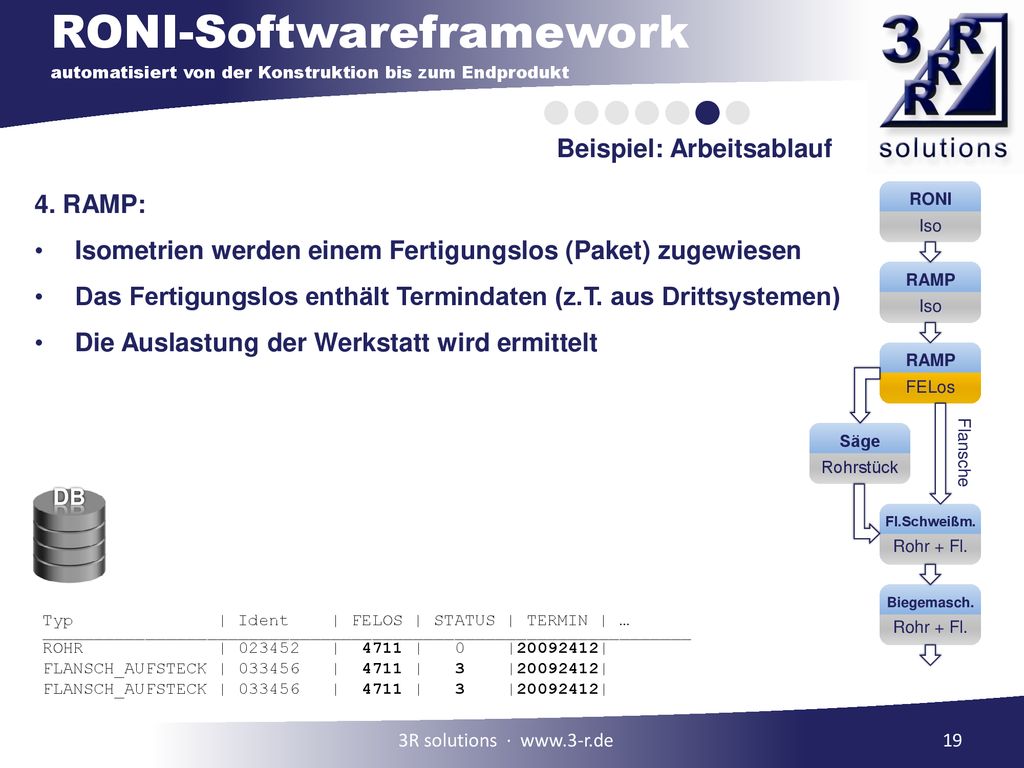

19 Beispiel: Arbeitsablauf
4. RAMP: Isometrien werden einem Fertigungslos (Paket) zugewiesen Das Fertigungslos enthält Termindaten (z.T. aus Drittsystemen) Die Auslastung der Werkstatt wird ermittelt RONI Iso RAMP Iso RAMP FELos Flansche Säge Rohrstück DB Fl.Schweißm. Rohr + Fl. Biegemasch. Rohr + Fl. Typ | Ident | FELOS | STATUS | TERMIN | … _______________________________________________________________ ROHR | | | | | FLANSCH_AUFSTECK | | | | | 3R solutions ∙

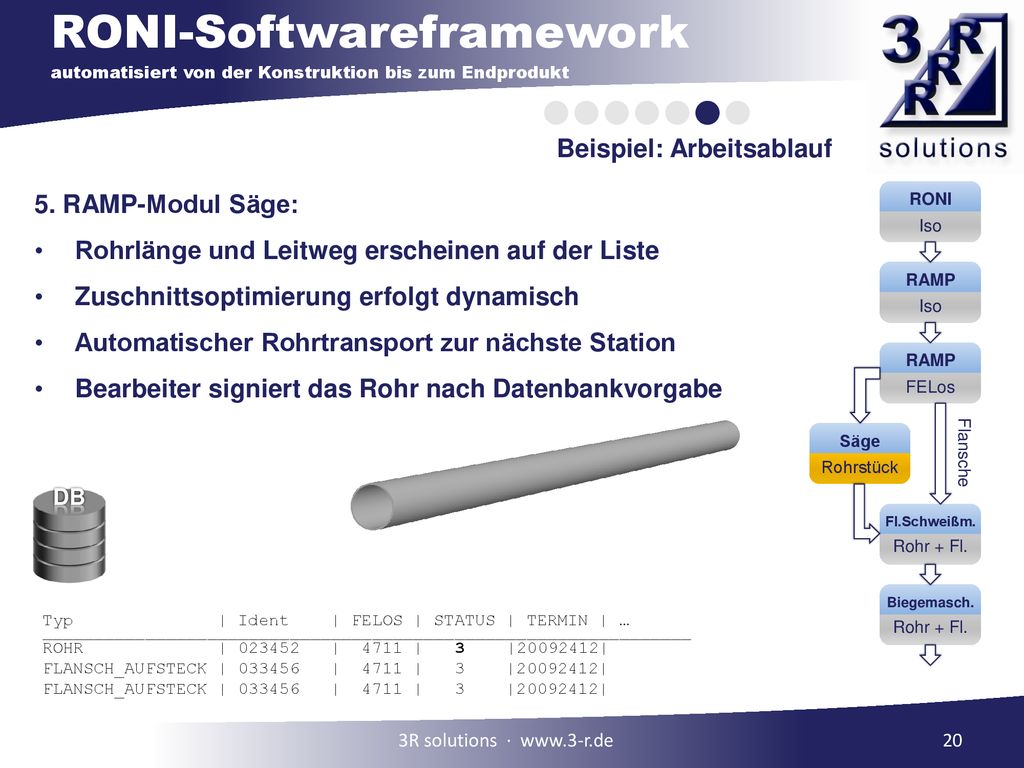

20 Beispiel: Arbeitsablauf
5. RAMP-Modul Säge: Rohrlänge und Leitweg erscheinen auf der Liste Zuschnittsoptimierung erfolgt dynamisch Automatischer Rohrtransport zur nächste Station Bearbeiter signiert das Rohr nach Datenbankvorgabe RONI Iso RAMP Iso RAMP FELos Flansche Säge Rohrstück DB Fl.Schweißm. Rohr + Fl. Biegemasch. Rohr + Fl. Typ | Ident | FELOS | STATUS | TERMIN | … _______________________________________________________________ ROHR | | | | | FLANSCH_AUFSTECK | | | | | 3R solutions ∙

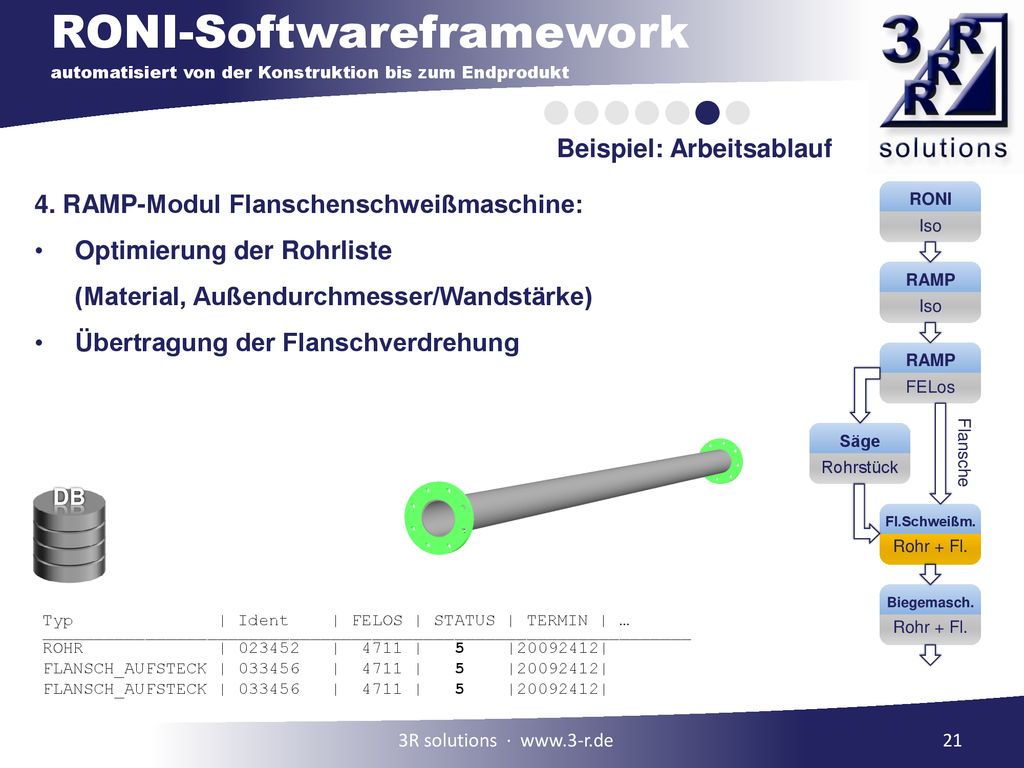

21 Beispiel: Arbeitsablauf
4. RAMP-Modul Flanschenschweißmaschine: Optimierung der Rohrliste (Material, Außendurchmesser/Wandstärke) Übertragung der Flanschverdrehung RONI Iso RAMP Iso RAMP FELos Flansche Säge Rohrstück DB Fl.Schweißm. Rohr + Fl. Biegemasch. Rohr + Fl. Typ | Ident | FELOS | STATUS | TERMIN | … _______________________________________________________________ ROHR | | | | | FLANSCH_AUFSTECK | | | | | 3R solutions ∙

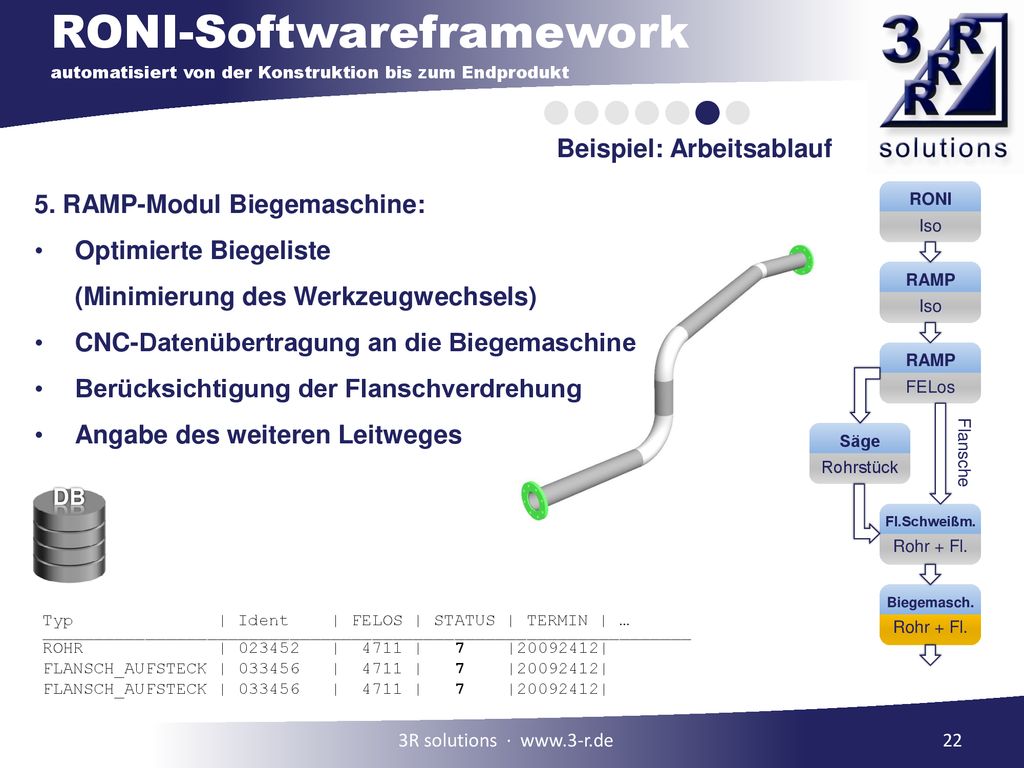

22 Beispiel: Arbeitsablauf
5. RAMP-Modul Biegemaschine: Optimierte Biegeliste (Minimierung des Werkzeugwechsels) CNC-Datenübertragung an die Biegemaschine Berücksichtigung der Flanschverdrehung Angabe des weiteren Leitweges RONI Iso RAMP Iso RAMP FELos Flansche Säge Rohrstück DB Fl.Schweißm. Rohr + Fl. Biegemasch. Rohr + Fl. Typ | Ident | FELOS | STATUS | TERMIN | … _______________________________________________________________ ROHR | | | | | FLANSCH_AUFSTECK | | | | | 3R solutions ∙

23 Integration weiterer Schnittstellen 3D-Monitoring (Statusverfolgung)
Ausblick Integration weiterer Schnittstellen 3D-Monitoring (Statusverfolgung) Automatische Budgetierung Anzeigen der Änderungshistorie … für Ihre Anregungen und Ideen sind wir dankbar 3R solutions ∙

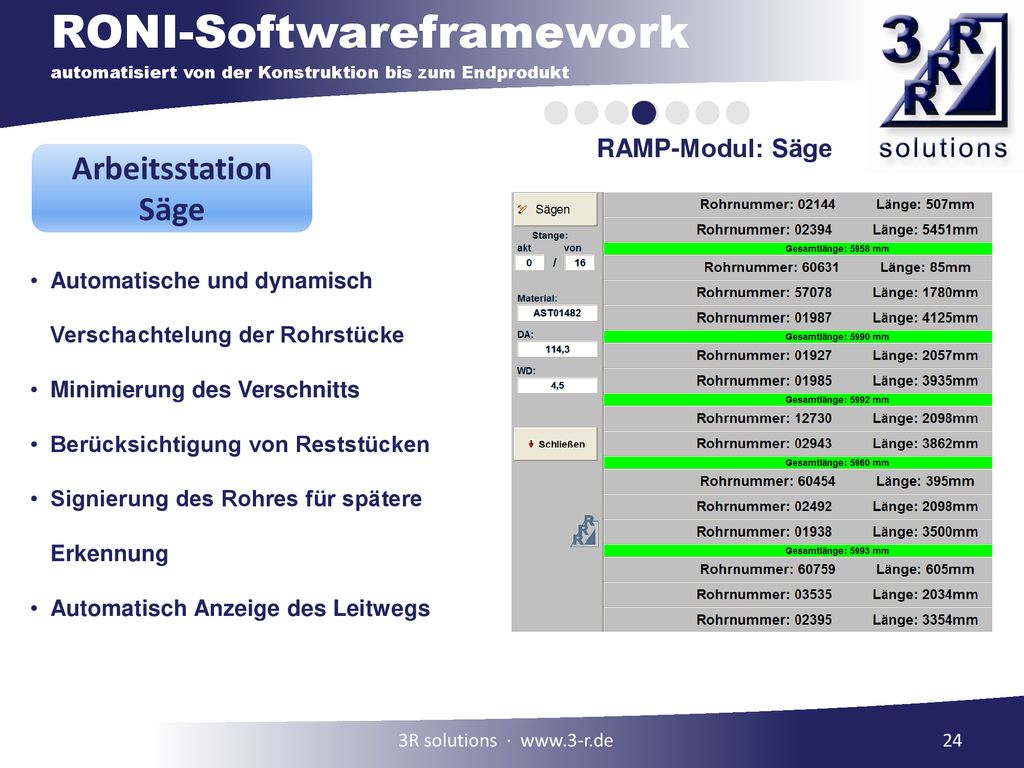

24 Arbeitsstation Säge RAMP-Modul: Säge
Automatische und dynamisch Verschachtelung der Rohrstücke Minimierung des Verschnitts Berücksichtigung von Reststücken Signierung des Rohres für spätere Erkennung Automatisch Anzeige des Leitwegs 3R solutions ∙

25 RAMP-Modul: Brennschneiden
Arbeitsstation Brennschneidm. Automatische und dynamische Verschachtelung der Rohrstücke Minimierung des Verschnitts Berücksichtigung von Reststücken Signierung des Rohres für spätere Erkennung Automatische Anzeige des Leitweges Übertragung der CNC-Daten 3R solutions ∙

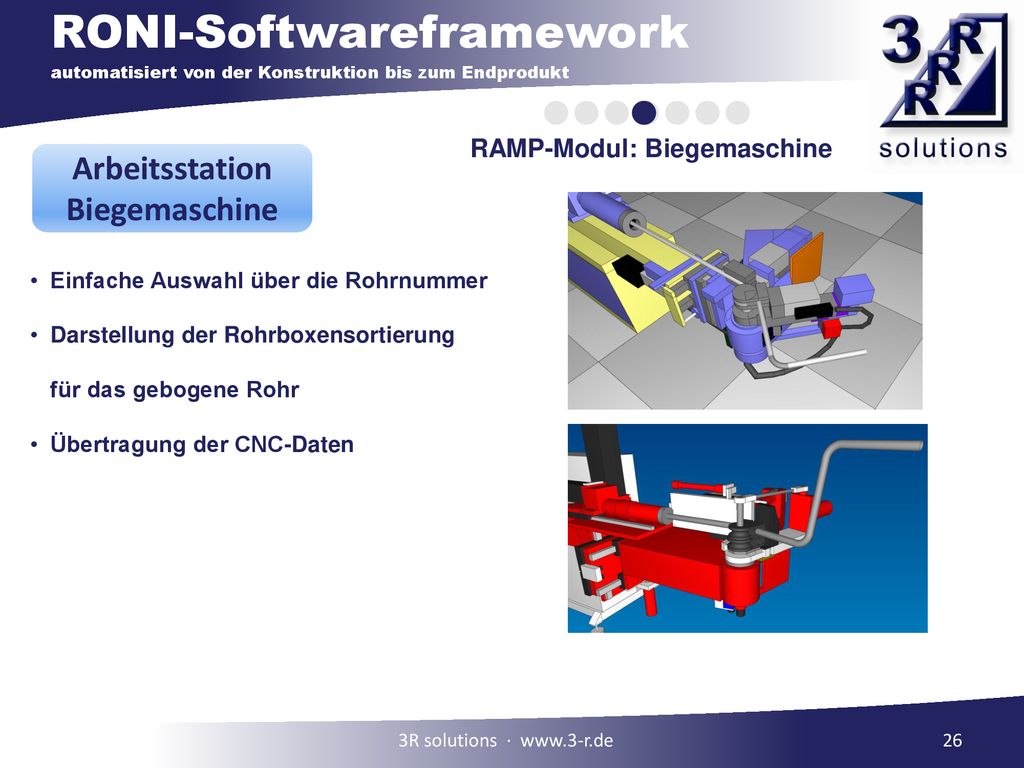

26 RAMP-Modul: Biegemaschine
Arbeitsstation Biegemaschine Einfache Auswahl über die Rohrnummer Darstellung der Rohrboxensortierung für das gebogene Rohr Übertragung der CNC-Daten 3R solutions ∙

27 3R solutions ∙ www.3-r.de RONI Iso RAMP Iso RAMP FELos Flansch Säge 2x
Rohrstück Fl.Schweißm. Rohr+Fl. Fl.Schweißm. Rohr+Fl. … 3R solutions ∙
