Multivariate Analysemethoden Johannes Gutenberg Universität Mainz

Präsentation zum Thema: "Multivariate Analysemethoden Johannes Gutenberg Universität Mainz"—  Präsentation transkript:

1 Multivariate Analysemethoden Johannes Gutenberg Universität Mainz
Vorlesung Thema: Multidimensionale Skalierung (MDS) Günter Meinhardt Johannes Gutenberg Universität Mainz

2 Multidimensionale Skalierung
Verfahren Multidimensionale Skalierung Thema Multidimensionale Skalierung Problem: Positionierung von Messobjekten in einem latenten Raum (hier: Wahrnehmungsraum) Möglichkeiten: Multidimensionale Skalierung Faktorenanalyse

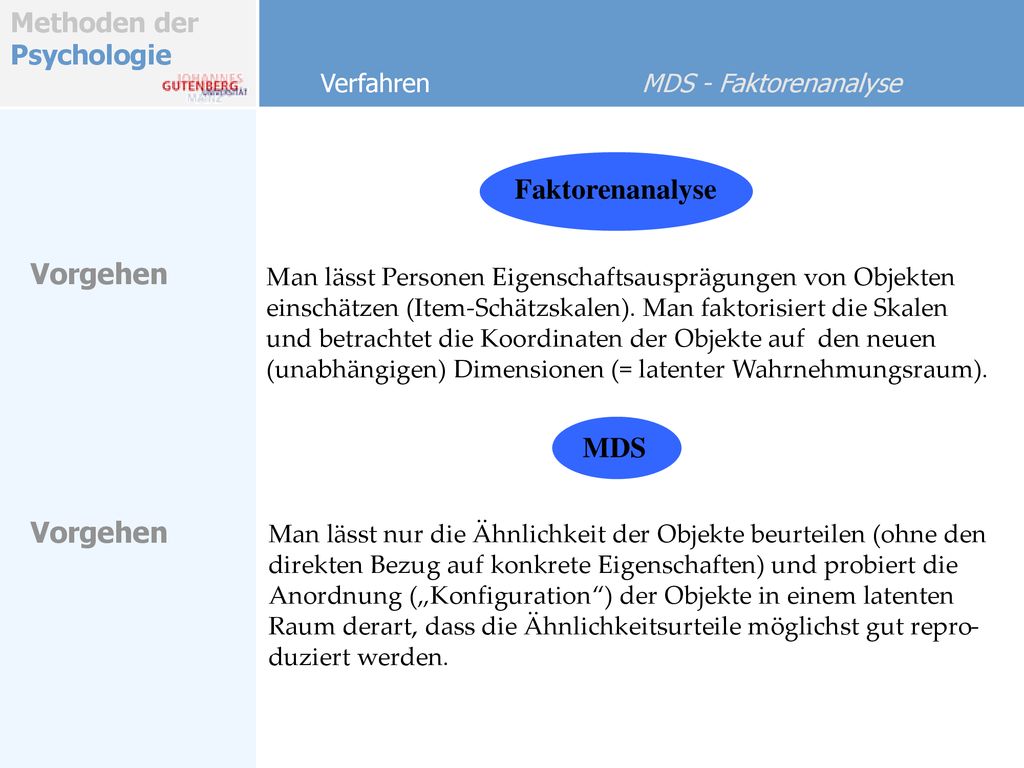

3 Faktorenanalyse Vorgehen MDS Vorgehen Verfahren MDS - Faktorenanalyse
Man lässt Personen Eigenschaftsausprägungen von Objekten einschätzen (Item-Schätzskalen). Man faktorisiert die Skalen und betrachtet die Koordinaten der Objekte auf den neuen (unabhängigen) Dimensionen (= latenter Wahrnehmungsraum). MDS Vorgehen Man lässt nur die Ähnlichkeit der Objekte beurteilen (ohne den direkten Bezug auf konkrete Eigenschaften) und probiert die Anordnung („Konfiguration“) der Objekte in einem latenten Raum derart, dass die Ähnlichkeitsurteile möglichst gut repro- duziert werden.

4 Faktorenanalyse Latente Variable Verfahren MDS - Faktorenanalyse
Man möchte Objekte (Personen) in einem Raum latenter Dimensionen (Fähigkeiten, Traits) anordnen. Gegeben ist ein Set von Beobachtungen (Messvariablen) Problem: Finde latente Variablen r £ p, so dass jede Variable xk eine Linearkombination der wl ist: Beispiel: Das Abschneiden im Abitur mit Deutsch, Mathe, Physik, Latein und Geographie wird erklärt aus latenten Variablen Memory, Induction, Perceptual Speed, Space, Verbal Comprehension.

5 Multidimensionale Skalierung
Verfahren MDS - Faktorenanalyse Multidimensionale Skalierung Latente Variable Man möchte Objekte (Personen) in einem Raum latenter Dimensionen anordnen. Gegeben ist ein Set von Beobachtungen über die (sensorischen) Distanzen der Objekte: (Distanzmatrix) Problem: Finde latente Variablen r £ n, so dass die Distanzen zwischen den Objekten auf den Koordinaten reproduziert werden. Beispiel: Man lässt Filmschauspieler paarweise nach Ähnlichkeit/Unähnlichkeit bewerten. Die MDS soll den latenten Wahrnehmungsraum liefern, auf dem die Schauspieler angeordnet werden können, so dass die Ähnlichkeitsurteile reproduziert werden.

6 Multidimensionale Skalierung
Verfahren MDS - Faktorenanalyse Multidimensionale Skalierung Faktorenanalyse Demo - Beispiel mit Excel und Statistica

7 MDS Lösung ist von weiteren Parametern abhängig
Verfahren MDS MDS Vorteile relevante Eigenschaften dürfen unbekannt sein (keine Verzerrung durch Vorauswahl) kann bereits bei Rangdaten eingesetzt werden (Ergeb- nisse sind mit metrischer MDS quasi identisch) Nachteile Aggregation über Personen ist problematisch (Bezug auf verschiedene latente Dimensionen beim Urteil) Großer Interpretationsfreiraum beim Untersucher bei der inhaltlichen Benennung der Dimensionen (vage) MDS- Lösung ist nicht algorithmisch (Keine Garantie die beste Lösung gefunden zu haben) MDS Lösung ist von weiteren Parametern abhängig (Distanzmodell, Anzahl der Dimensionen) Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität)

8 Distanzen von Städten in km
Verfahren MDS MDS Städte- Beispiel Distanzen von Städten in km Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität)

9 Rangreihe der Distanzen von Städten
Verfahren MDS MDS Städte- Beispiel Rangreihe der Distanzen von Städten Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität)

10 Städte- Beispiel Verfahren MDS MDS - Konfiguration
Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität)

11 MDS – Konfiguration nach Rotation und Spiegelung
Verfahren MDS MDS – Konfiguration nach Rotation und Spiegelung Städte- Beispiel Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität)

12 Bestimmung der Dimensionalität Bestimmung der Metrik
Verfahren MDS MDS Anwendung Die MDS ist ein exploratives Verfahren und nicht zur strengen Hypothesenprüfung geeignet Probleme Auffinden der Konfiguration (relative Lage der Objekte zueinander im Wahrnehmungsraum, wenn nur die Distanzen bekannt sind Bestimmung der Dimensionalität Bestimmung der Metrik Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität) Kommentar Die Konfiguration ist unabhängig von Rotation und Spiegelung Es finden fast nur nichtmetrische MDS Prozeduren Verwendung (Kruskal)

13 1. Messung von Ähnlichkeiten
Verfahren MDS MDS Ablauf 1. Messung von Ähnlichkeiten 2. Wahl des Distanzmodells 3. Ermittlung der Konfiguration Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität) 4. Zahl und Interpretation der Dimensionen 5. Aggregation von Personen

14 Ties (Rangbindungen), Reliabilität der Ränge
Verfahren MDS Messung von Ähnlichkeiten Methoden Rangreihungsmethode Ankerpunktmethode Ratingverfahren Rangreihe Es werden „n über 2“ Paare geordnet von „unähnlichstes Paar“ zu „ähnlichstes Paar“ (bei grossem n kaum möglich) Ankerpunkt Jedes Objekt ist einmal Vergleichsobjekt (Anker) für alle anderen Objekte. Es werden soviele Rangreihen wie Objekte erstellt. Man erhält eine asymmetrische quadra-trische Distanzmatrix, die in eine symmetrische überführt werden kann. Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität) Rating Man bildet ale möglichen Paare und lässt diese, randomisiert dargeboten, auf einer Ratingskala nach Ähnlichkeit bewerten. Probleme: Ties (Rangbindungen), Reliabilität der Ränge

15 Euklidische Metrik p = 2 Objektdistanz
Verfahren MDS Distanzmodell Euklidische Metrik p = 2 0.00 1.00 2.00 3.00 4.00 k b l a Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität) Objektdistanz

16 Euklidische Metrik: Abstand der Objekte ist die Länge der
Verfahren MDS Distanzmodell Minkowski-Metriken p = 2 Euklidische Metrik: Abstand der Objekte ist die Länge der Verbindungslinie. p = 1 City-Block Metrik: Abstand der Objekte ist die Summe der einzelnen Koordinatendistanzen p = ¥ Supremum Metrik: Abstand der Objekte ist die größte der auftretenden Koordinatendistanzen Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität) Wahlkriterium Metrik muss nach inhaltlichen Gesichtspunkten gewählt Sein, Abstände werden in diesem Sinne interpretiert.

17 Verfahren MDS - 3. Konfiguration ermitteln
Ausgehend von den Unähnlichkeiten u ist ein möglichst niedrig dimensionierter Raum zu finden, in dem die Distanzen d möglichst der Monotoniebeziehung p = 2 genügen. Shephard Diagramm Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität)

18 Konfiguration ermitteln Start-Konfiguration
Verfahren MDS Konfiguration ermitteln Konfiguration ermitteln Unähnlichkeiten u Koordinaten x1, x2 6 4 5 Butter 1 2 Becel 3 Homa Rama x1 x2 1 Rama 3 2 2 Homa 2 7 3 Becel 1 3 Start-Konfiguration 4 Butter 10 4 3; 2 2; 7 1; 3 10; 4 1 2 3 4 5 6 7 8 9 10 11 12 X1 X2 Homa 2 Rama 1 Butter 4 Becel 3 Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität)

19 Konfiguration ermitteln Start-Konfiguration Gütemaß ”Stress”
Verfahren MDS Konfiguration ermitteln Konfiguration ermitteln Shephard - Diagramm 10 Distance d(k,l) Disparity d(k,l) ^ 9 8 7 6 d(k,l) 5 Start-Konfiguration 4 3 2 1 1 2 3 4 5 6 7 Dissimilarity u(k,l) Abweichung von Distanz d und Disparität Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität) Gütemaß ”Stress”

20 Konfiguration ermitteln Iterative Optimierung
Verfahren MDS Konfiguration ermitteln Wahrnehmungsraum Konfiguration ermitteln 8 Homa 2 Rama 1 Butter 4 Becel 3 Alte Koordinaten 7 Neue Koordinaten ^ 6 Iterative Optimierung 5 X2 4 3 2 1 1 2 3 4 5 6 7 8 9 10 11 12 X1 Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität)

21 Konfiguration ermitteln Iterative Optimierung Gütemaß ”Stress”
Verfahren MDS Konfiguration ermitteln Wahrnehmungsraum Konfiguration ermitteln 8 7 Homa 2 Neue Koordinaten Shephard Diagramm Stress berechnen 6 Iterative Optimierung 5 X2 4 Butter 4 Becel 3 3 2 Rama 1 1 1 2 3 4 5 6 7 8 9 10 11 12 X1 Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität) Für jeden Iterationsschritt wird Stress bewertet. Iterationen so lange, bis Stress sich nicht mehr vermindert. (Stress ist Führungsfunktion für nichtlineare Optimierung.) Gütemaß ”Stress”

22 Je mehr Dimensionen, desto geringer wird Stress
Verfahren MDS Dimensionen - Interpretation Anzahl Je mehr Dimensionen, desto geringer wird Stress Lösungen mit einer geringeren Anzahl von Dimensi- onen sind einfacher zu interpretieren Stress darf nicht 0 werden (uneindeutige Lösung) Trade-Off von Stress und Interpretierbarkeit Regeln An Interpretierbarkeit orientieren, ggf. Achsen rotieren Stress soll niedrig sein – Anhaltswerte nach Kruskal Die Daten sollen einen gewissen Verdichtungsgrad Q haben, Q soll möglichst groß sein (Tabelle) Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität) Trade-Off Durch Erhöhung der Anzahl der Dimensionen wird trivialerweise eine Repräsentierbarkeit erreicht. Gleichzeitig strebt aber die Datenver-dichtung gegen 1. Erhöhung der Anzahl der Objekte n führt zu besserer Verdichtung, aber auch zu schlechterer Urteilspräzision.

23 Trade-Off von hohem Q- Wert & niedrigem Stress-Wert
Verfahren MDS Dimensionen - Interpretation Verdichtung Q m = Anzahl Dimensionen Q - Tabelle Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität) Trade-Off Trade-Off von hohem Q- Wert & niedrigem Stress-Wert

24 Werte zwischen gut und ausgezeichnet ergeben einen
Verfahren MDS Dimensionen - Interpretation Stressmaße Stress-Güte Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität) Richtwert Werte zwischen gut und ausgezeichnet ergeben einen relativ glatten Anstieg im Shephard Diagramm

25 Über die Ähnlichkeitsdaten wird aggregiert
Verfahren MDS Aggregation Anzahl Die MDS als klassisches Verfahren dient der Ermittlung der Konfiguration einer Person. Aggregationen werden durchgeführt: Über die Ähnlichkeitsdaten wird aggregiert Über die Konfigurationen wird aggregiert Über spezielle Rechenverfahren werden MDS Analysen über die Ähnlichkeitsdaten mehrerer Personen (replicated MDS) durchgeführt Film einblenden. Dann nach Ortho-Test: Fahle-Folie einblenden (Stimulus-Spezifität) und sagen, dass auch die Beurteilung der Länge oder der Luminanz der Linien nicht möglich ist, wenn man nicht darauf geachtet hat (Task-Spezifität) Diskussion Vor-und Nachteile der Techniken abwägen
