1 Einsatz interaktiver Whiteboards
Hinweise zur Bedienung der e-boards in den SR 1, 13, 14, 15, 50 und 70

2 Einsatz interaktiver Whiteboards

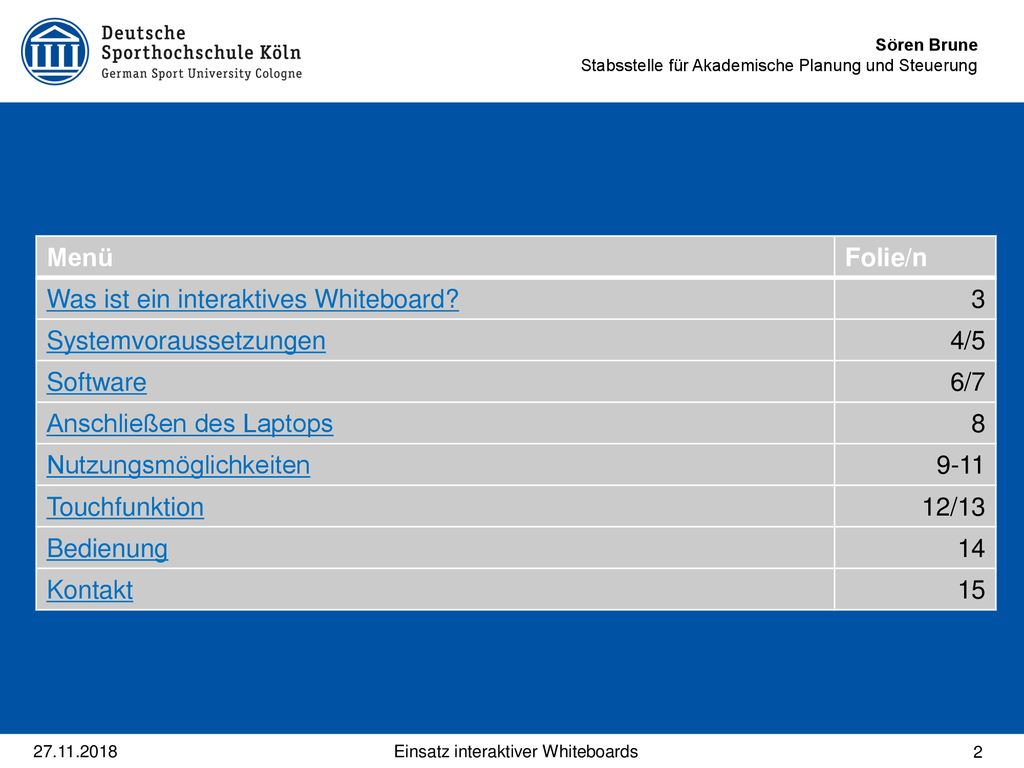

Inhalte Menü Folie/n Was ist ein interaktives Whiteboard? 3 Systemvoraussetzungen 4/5 Software 6/7 Anschließen des Laptops 8 Nutzungsmöglichkeiten 9-11 Touchfunktion 12/13 Bedienung 14 Kontakt 15 Einsatz interaktiver Whiteboards

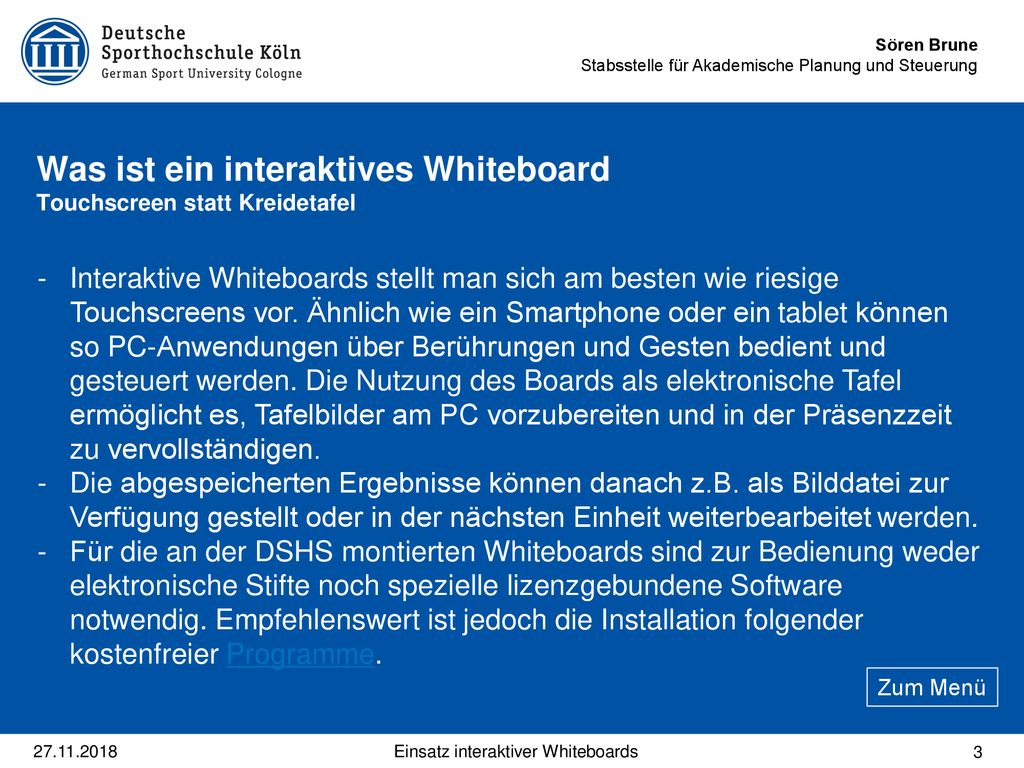

3 Was ist ein interaktives Whiteboard Touchscreen statt Kreidetafel
Interaktive Whiteboards stellt man sich am besten wie riesige Touchscreens vor. Ähnlich wie ein Smartphone oder ein tablet können so PC-Anwendungen über Berührungen und Gesten bedient und gesteuert werden. Die Nutzung des Boards als elektronische Tafel ermöglicht es, Tafelbilder am PC vorzubereiten und in der Präsenzzeit zu vervollständigen. Die abgespeicherten Ergebnisse können danach z.B. als Bilddatei zur Verfügung gestellt oder in der nächsten Einheit weiterbearbeitet werden. Für die an der DSHS montierten Whiteboards sind zur Bedienung weder elektronische Stifte noch spezielle lizenzgebundene Software notwendig. Empfehlenswert ist jedoch die Installation folgender kostenfreier Programme. Zum Menü Einsatz interaktiver Whiteboards

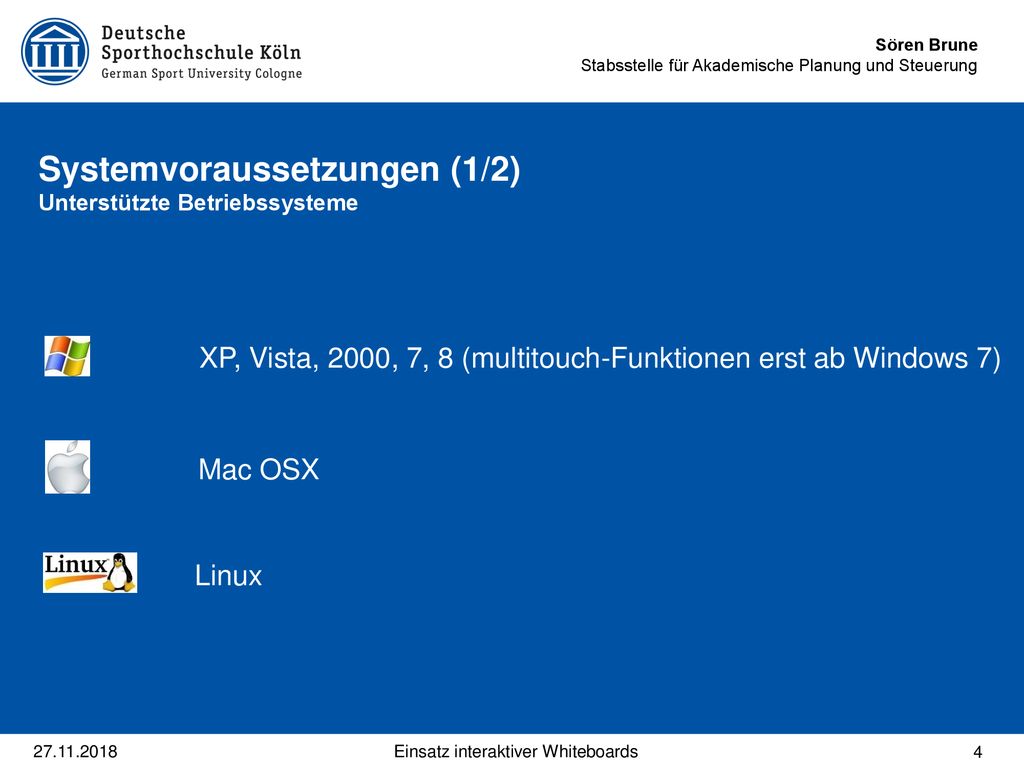

4 Systemvoraussetzungen (1/2) Unterstützte Betriebssysteme
XP, Vista, 2000, 7, 8 (multitouch-Funktionen erst ab Windows 7) Mac OSX Linux Einsatz interaktiver Whiteboards

5 Systemvoraussetzungen (2/2) Bildschirmauflösung am Laptop
Um eine optimale Darstellung zu erreichen, sollte die Bildschirmauflösung auf 1280x800 eingestellt werden. Ab Windows7 erfolgt die Anpassung der Auflösung automatisch. Zum Menü Einsatz interaktiver Whiteboards

6 Software (1/2) bereits installierte Anwendungen
Grundsätzlich können alle bereits auf dem Laptop vorhandenen Anwendungen über die Touchoberfläche bedient und genutzt werden. Programme wie das Windows-Journal, Word oder Powerpoint eignen sich z.B. recht gut zur Erstellung von „Tafelbildern“ Einsatz interaktiver Whiteboards

7 Software (2/2) freeware von Legamaster
T3k Series Configurator wird z.B. benötigt bei Umstellung von Mac auf Windows und sollte deshalb grundsätzlich installiert sein, falls eine Kalibrierung durchgeführt werden muss. ChalkBox (leider nur für Windows verfügbar): Zeichentool Arbeitsergebnisse speichern Bildschirmtastatur Handschrifterkennung Vorbereitete Tafelbilder live ergänzen Zum Menü Einsatz interaktiver Whiteboards

8 Anschließen des Laptops
Der Laptop wird per VGA-Kabel mit dem Beamer und per USB-Kabel mit dem Whiteboard verbunden. VGA USB Zum Menü Einsatz interaktiver Whiteboards

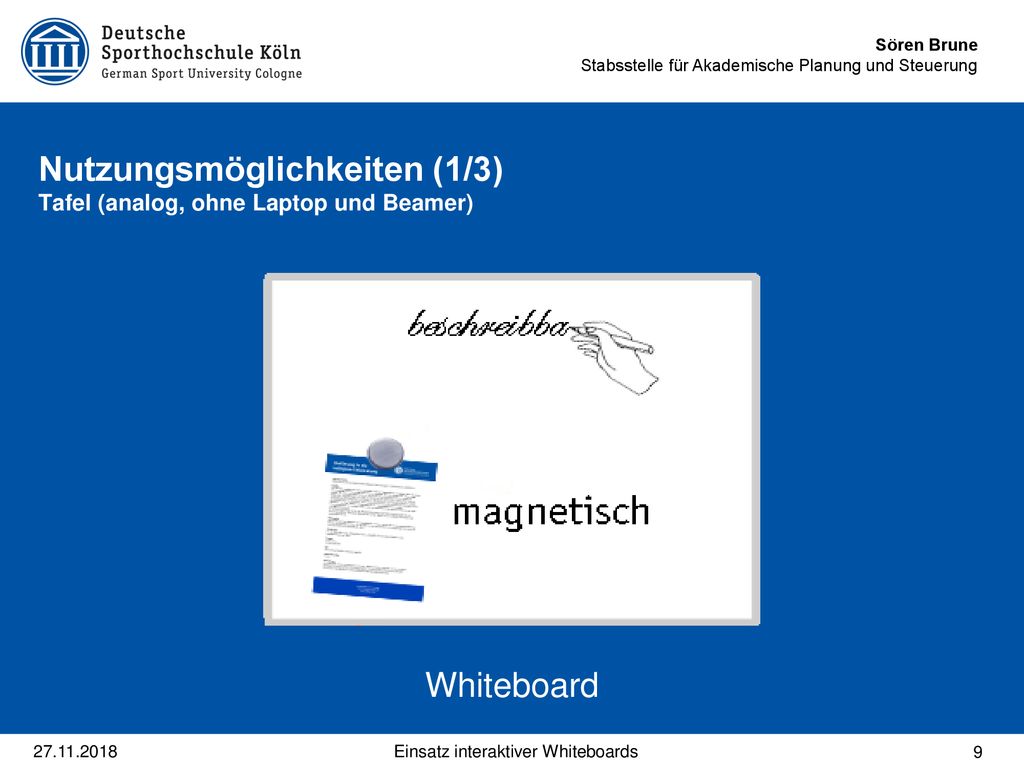

9 Nutzungsmöglichkeiten (1/3) Tafel (analog, ohne Laptop und Beamer)
Whiteboard Einsatz interaktiver Whiteboards

10 Nutzungsmöglichkeiten (2/3) Projektion (ohne Touchfunktion)
Projektionsfläche Einsatz interaktiver Whiteboards

11 Interaktives Whiteboard
Nutzungsmöglichkeiten (3/3) Touchscreen (analoge Verwendung ausgeschlossen!) Anschluss des am Whiteboard vorhandenen USB-Kabels! Interaktives Whiteboard Zum Menü Einsatz interaktiver Whiteboards

12 Touchfunktion (1/2) Single- und Multitouch
Die Singletouchfunktion (Win XP, Vista) ermöglicht bereits eine Bedienung aller Anwendungen durch Bildschirmberührung („Mauszeiger“). Bis zu zehn Berührungspunkte werden gleichzeitig erkannt. Wie viel Berührungspunkte verarbeitet werden können, ist von der jeweiligen Anwendung abhängig. Die Multitouchfunktion (abhängig vom genutzten Programm) ermöglicht beispielsweise ein Vergrößern/Verkleinern der Ansicht (Tabellenansichten in Excel, Fotos etc.) durch Gesten. Einsatz interaktiver Whiteboards

13 Touchfunktion (2/2) Tastatur und Handschrifterkennung
Alle aktuellen Betriebssysteme verfügen über die Möglichkeit eine Bildschirmtastatur aufzurufen. Diese ermöglicht die Eingabe z.B. einer adresse direkt an der Projektionsfläche. Die Eingabe von Text über die Handschrifterkennung ist ebenfalls möglich, aufgrund des Zeitaufwands aber nicht empfehlenswert. Zum Menü Einsatz interaktiver Whiteboards

14 Einsatz interaktiver Whiteboards
Bedienung Einfache kurze Berührung = einfacher Klick Zwei Berührungen kurz hintereinander = Doppelklick Lange Berührung = rechte Maustaste Auseinanderziehen der Hände von der Mitte nach außen = vergrößern Zusammenführen der Hände von außen nach innen = verkleinern Zum Menü Einsatz interaktiver Whiteboards

15 Einsatz interaktiver Whiteboards
Kontakt für Fragen Gerne helfe ich Ihnen in Fragen der Bedienung oder der Implementierung in Ihre Lehre weiter. Zum Menü Einsatz interaktiver Whiteboards
