1 Anwendung von hydraulischen Systemen
Präsentation von Arno Premig

2 Inhaltsverzeichnis Einsatzgebiet Vorteile 3 großen Anwendungsbereiche
Mobile und Stationäre Systeme Visco-Kupplung Hydrodynamik Hydrostatik Heben, Pressen, Steuern

3 Einsatzgebiet ■ in engen Bauräumen ■ zur Gewichtsreduzierung
■ bei abweichenden Winkelstellungen ■ bei Sprüngen verschiedener Nennweiten ■ für Ablösungen von Verschraubungsketten ■ zur Reduzierung von Leckagestellen ■ zur Reduzierung des Montageaufwandes ■ zur Reduzierung der Artikelverwaltung

4 Darüber hinaus bieten diese Systeme weitere Vorteile wie:

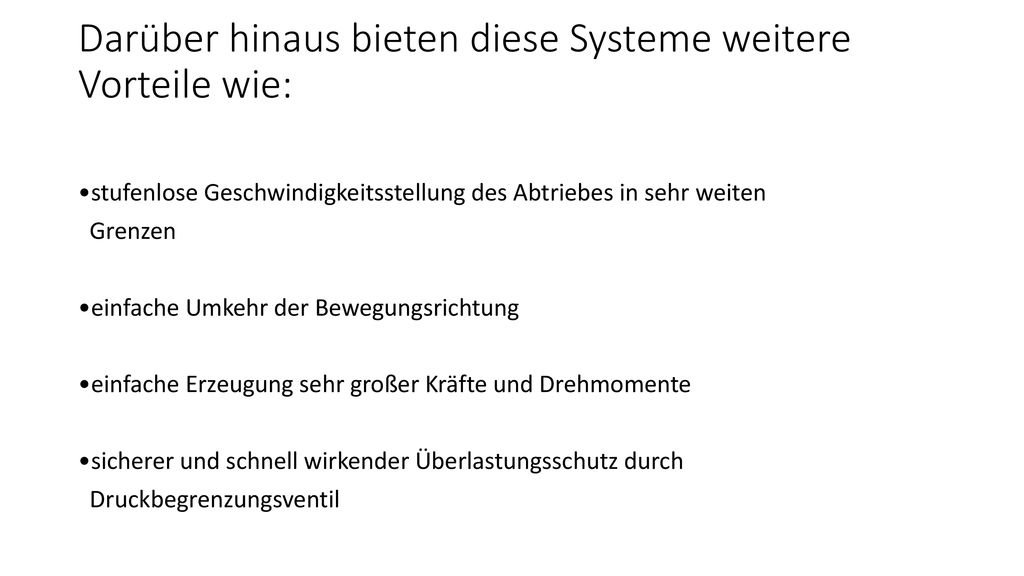

•stufenlose Geschwindigkeitsstellung des Abtriebes in sehr weiten Grenzen •einfache Umkehr der Bewegungsrichtung •einfache Erzeugung sehr großer Kräfte und Drehmomente •sicherer und schnell wirkender Überlastungsschutz durch Druckbegrenzungsventil

5 3 große Anwendungsbereiche
Antreiben der hydrodynamische Antrieb 2.die Viskosekupplung 3.der hydrostatische Antrieb Pressen hydr. Presse, hydr. Bremssysteme Heben Lift, Wagenheber

6 Mobile und stationäre Systeme

7 Visco-Kupplung Einsatz im Antriebsstrang von Kraftfahrzeugen Funktion:

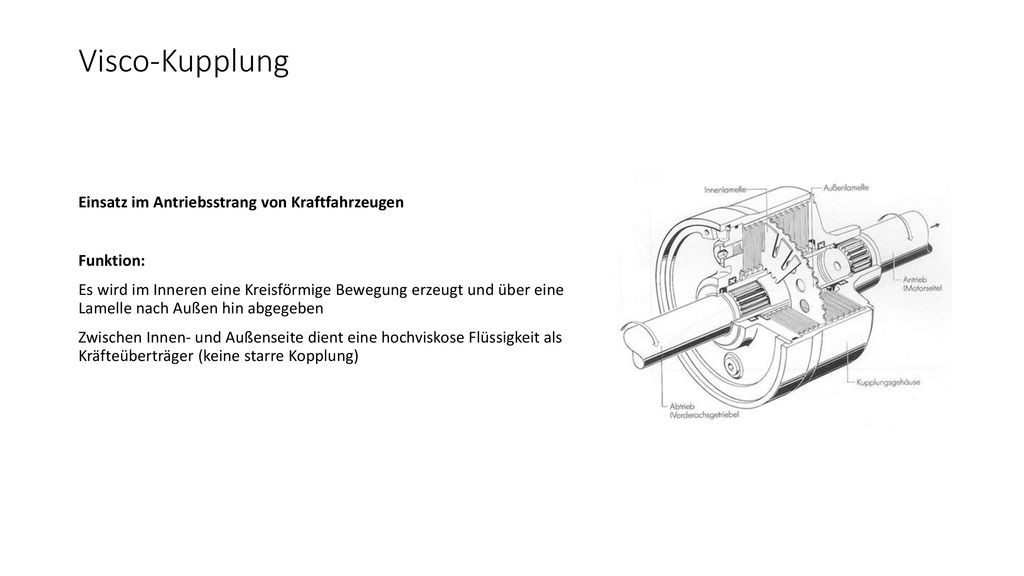

Es wird im Inneren eine Kreisförmige Bewegung erzeugt und über eine Lamelle nach Außen hin abgegeben Zwischen Innen- und Außenseite dient eine hochviskose Flüssigkeit als Kräfteüberträger (keine starre Kopplung)

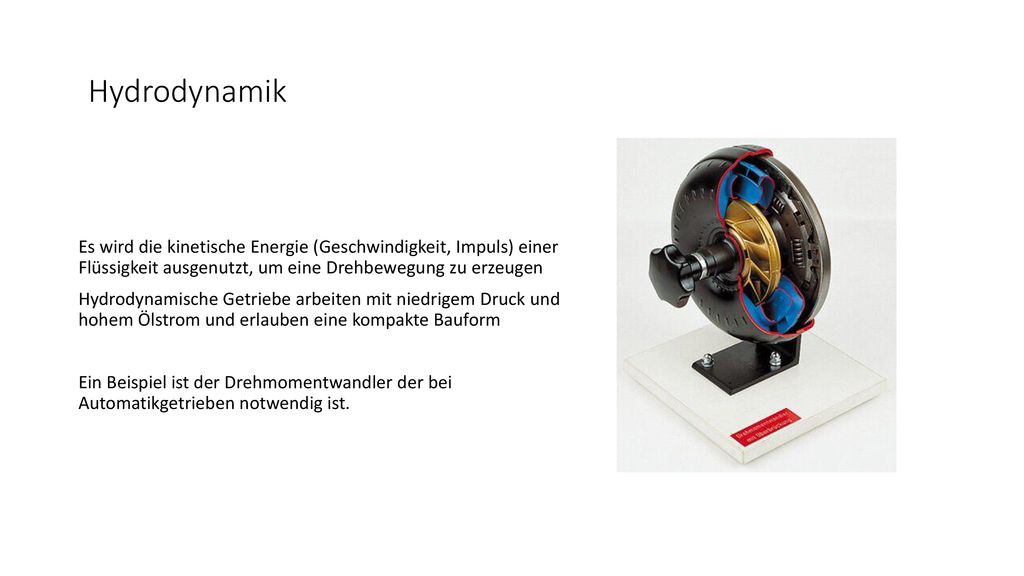

8 Hydrodynamik Es wird die kinetische Energie (Geschwindigkeit, Impuls) einer Flüssigkeit ausgenutzt, um eine Drehbewegung zu erzeugen Hydrodynamische Getriebe arbeiten mit niedrigem Druck und hohem Ölstrom und erlauben eine kompakte Bauform Ein Beispiel ist der Drehmomentwandler der bei Automatikgetrieben notwendig ist.

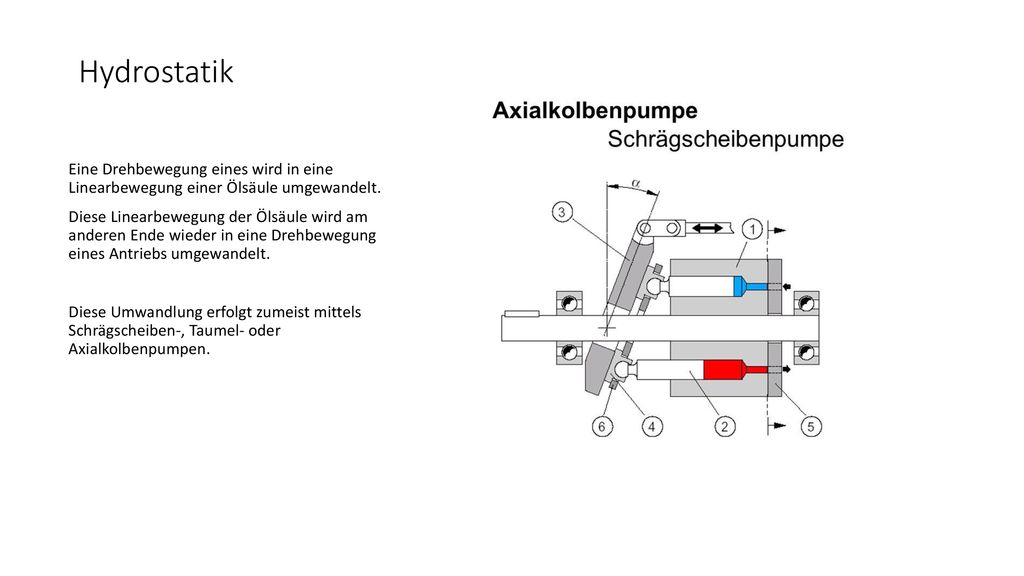

9 Hydrostatik Eine Drehbewegung eines wird in eine Linearbewegung einer Ölsäule umgewandelt. Diese Linearbewegung der Ölsäule wird am anderen Ende wieder in eine Drehbewegung eines Antriebs umgewandelt. Diese Umwandlung erfolgt zumeist mittels Schrägscheiben-, Taumel- oder Axialkolbenpumpen.

10 Heben, Pressen und Steuern
Heben und Pressen Steuern

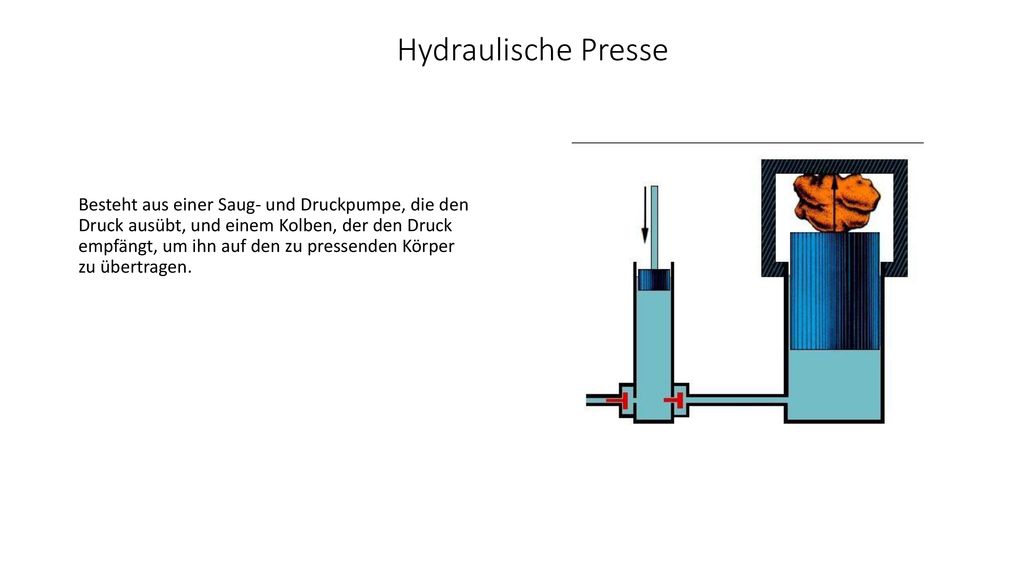

11 Hydraulische Presse Besteht aus einer Saug- und Druckpumpe, die den Druck ausübt, und einem Kolben, der den Druck empfängt, um ihn auf den zu pressenden Körper zu übertragen.

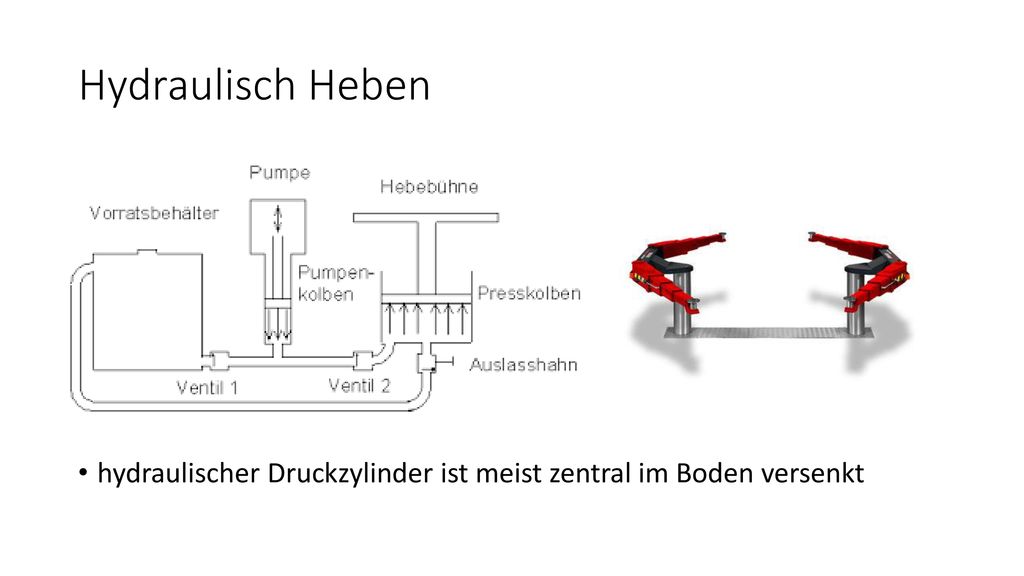

12 Hydraulisch Heben hydraulischer Druckzylinder ist meist zentral im Boden versenkt

13 Hydraulisch Steuern Durch Heben und Senken von Lasten (Gabelstapler, Bagger, Fahrzeugkrane etc.) Steuerung erfolgt vor allem durch bewegliche Hydraulikzylinder

14 Tunnelbohrmaschine (TBM)

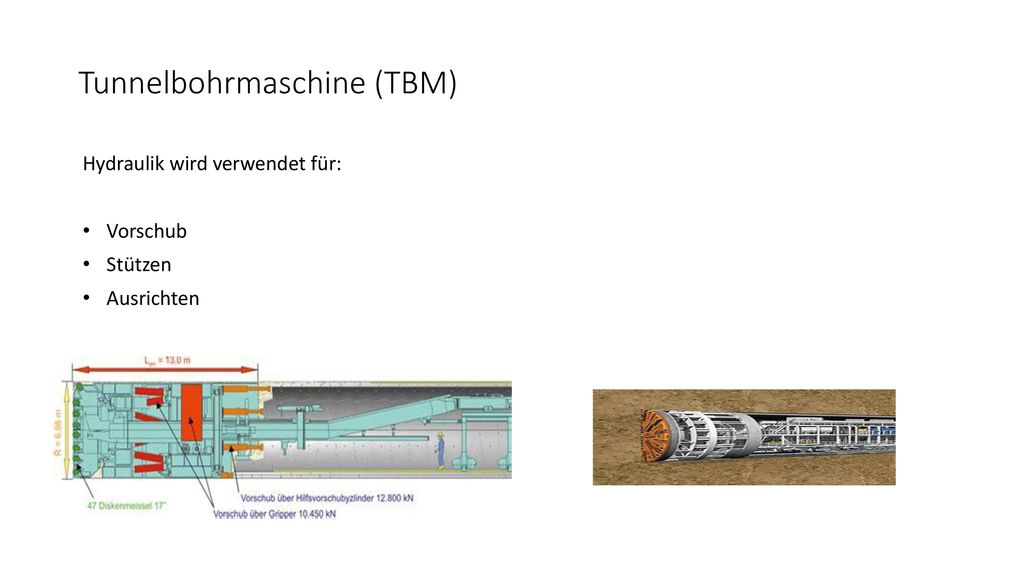

Hydraulik wird verwendet für: Vorschub Stützen Ausrichten

15 Hydraulische Staudämme
Auch hier werden mittels hydr. Druckzylindern die Staudammfragmente in Stellung gebracht
