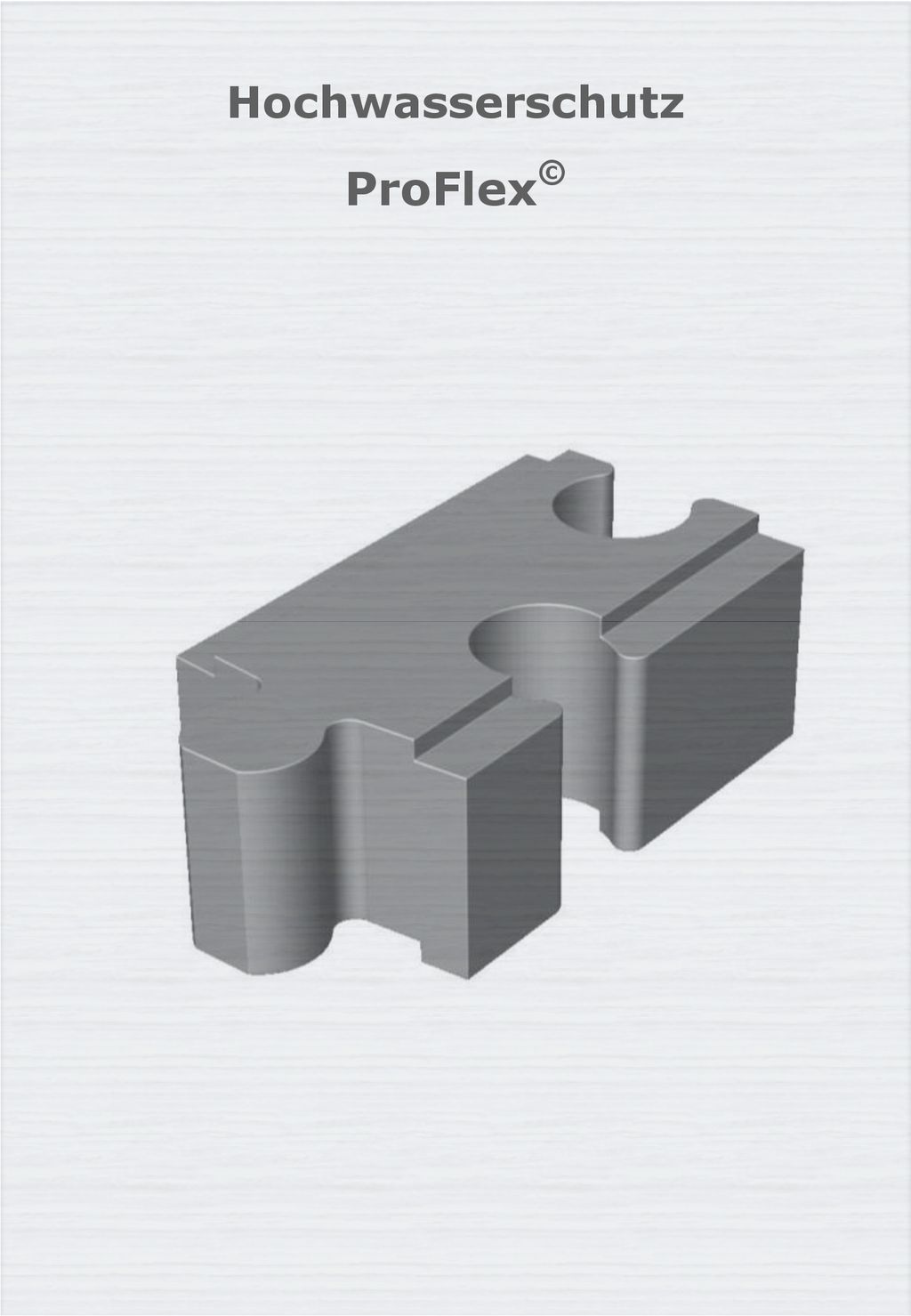

1 Hochwasserschutz ProFlex©

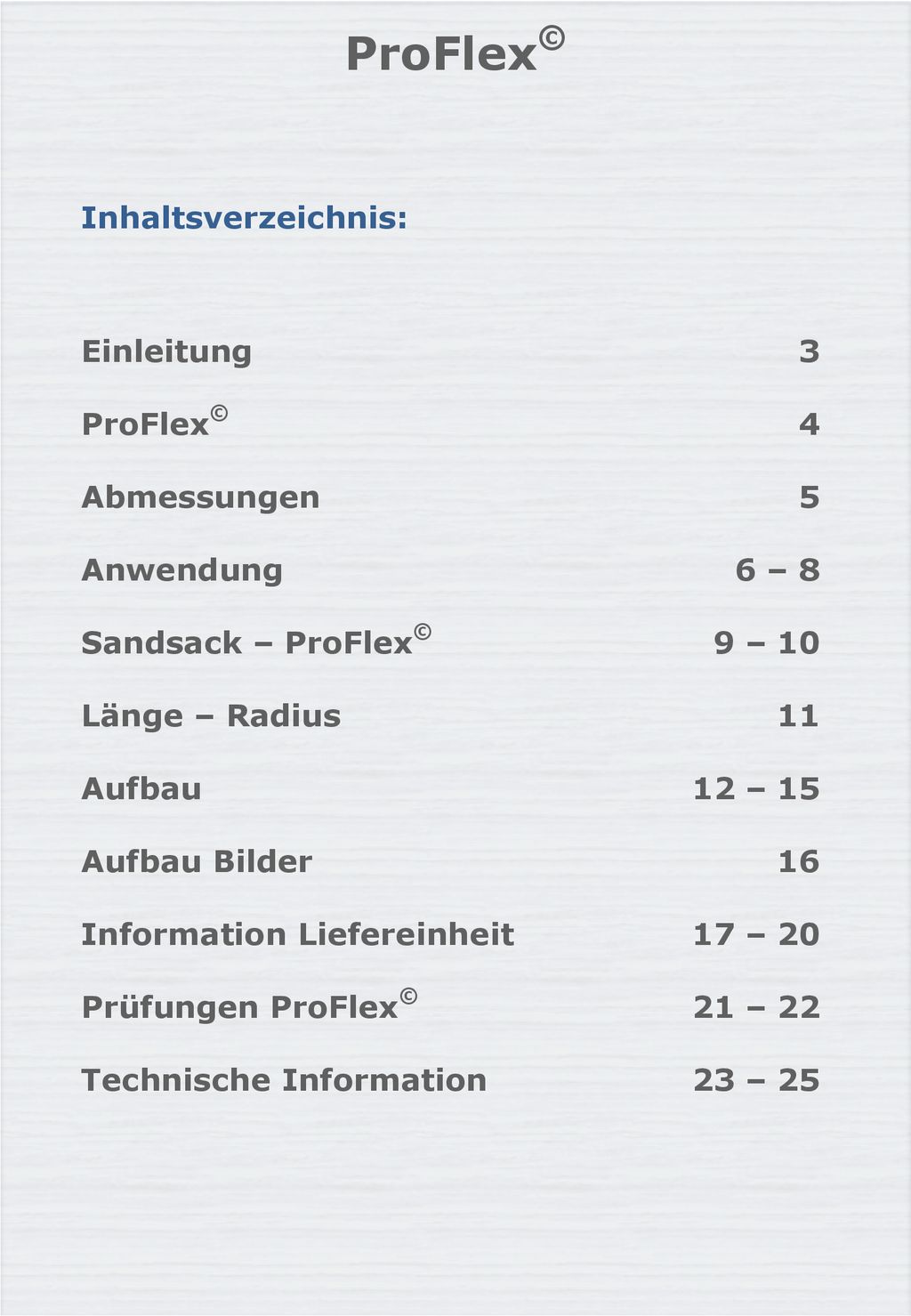

2 ProFlex© Inhaltsverzeichnis: Einleitung 3 ProFlex© 4 Abmessungen 5
Anwendung 6 – 8 Sandsack – ProFlex© 9 – 10 Länge – Radius 11 Aufbau 12 – 15 Aufbau Bilder 16 Information Liefereinheit 17 – 20 Prüfungen ProFlex© 21 – 22 Technische Information 23 – 25

3 Hochwasser sind natürliche Ereignisse.
Leider können diese schnell zur Katastrophe werden, wenn Menschen und deren Lebensräume davon betroffen sind. Durch den stätigen Anstieg der globalen Durchschnittstemperatur en werden auch extreme Witterungsverhältnisse häufiger. Es ist daher auch immer öfter mit katastrophalen Überflutungen zu rechnen. Immer wieder stehen ganze Landstriche oder Stadtteile unter Wasser, Lebensräume werden zerstört und Menschen verlieren ihr Hab und Gut. Vorausschauendes Handeln ist wichtiger den je, um nicht selbst zum Opfer zu werden. 3

4 ProFlex© Hochwasserschutz
Ich habe mir zur Aufgabe gemacht, Lösungen für einen wirksamen Schutz gegen Naturgewalten wie Hochwasser oder Muren zu entwickeln. ProFlex© Hochwasserschutz 4

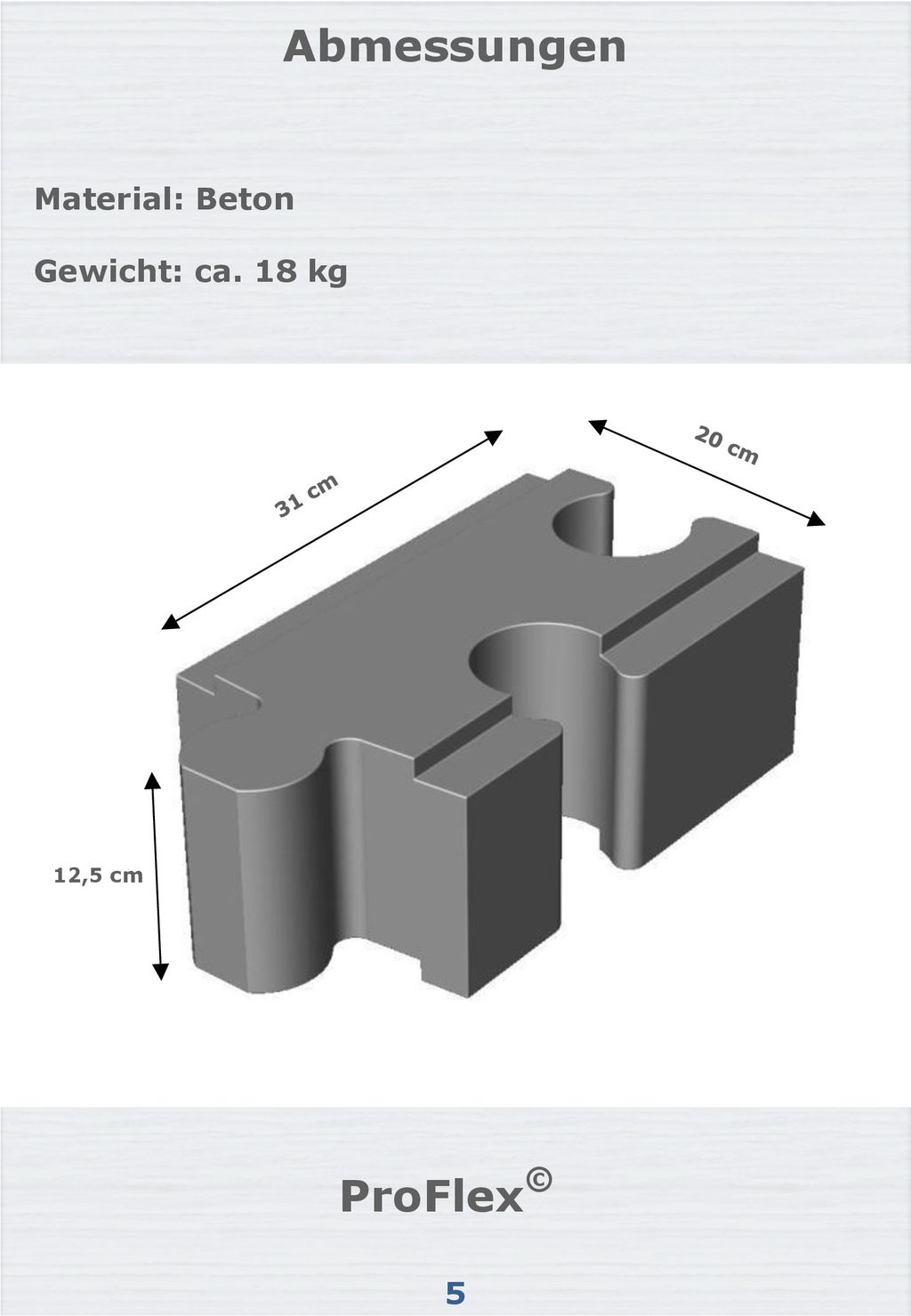

5 Abmessungen ProFlex© Material: Beton Gewicht: ca. 18 kg 5 20 cm 31 cm

6 Anwendung 6 Der mobile ProFlex© Hochwasserschutzstein wird
Stein um Stein zu einem Schutzdamm aufgebaut. Die Verbindungen werden schnell durch im Wasser mitgeführte Sedimente und Schlamm beinahe vollständig abgedichtet. Nach dem Einsatz wird der Schutzdamm wieder abgebaut. Die mobile ProFlex© ist nach einer Reinigung sofort wieder einsetzbar. 6

7 Anwendung Mit dem mobile ProFlex© wird ein Schutzdamm schnell und einfach aufgebaut. Sowohl horizontale, wie auch vertikale Kurven können problemlos gebaut werden. So wird der Schutzdamm einfach dem Gelände angepasst. 7

8 Anwendung Wenn das Hochwasser ansteigt und der Wasserdruck sich erhöht, wird der Hochwasserschutzdamm einfach mit zusätzlichen ProFlex© Elementen abgestützt. So wird nicht nur vor Wasser sondern auch vor Muren ein effizienter Schutz aufgebaut. 8

9 Sandsack – ProFlex© 9 Sandsack ProFlex© 12,5 cm 3 Stück 1 ProFlex©

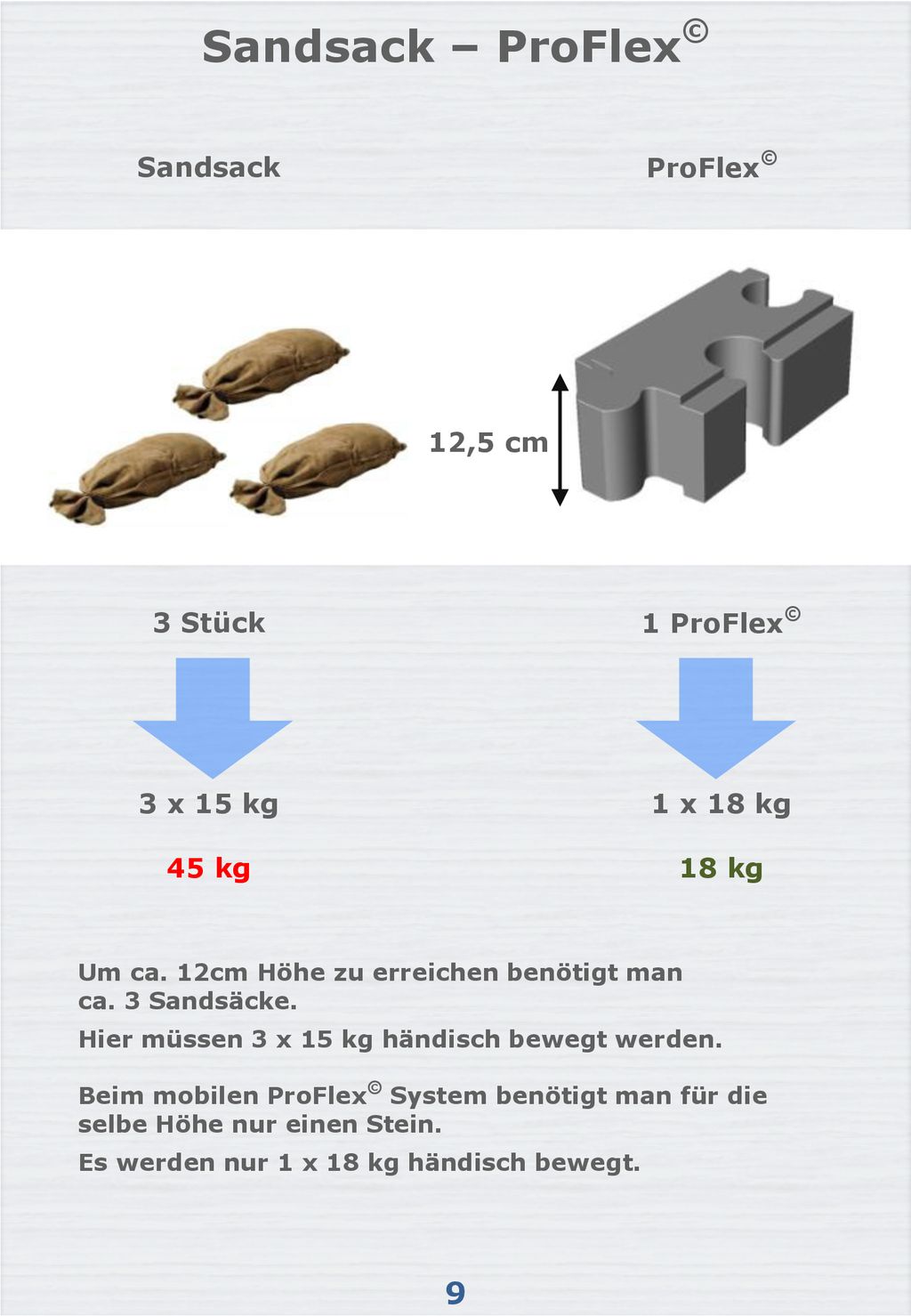

3 x 15 kg 45 kg 1 x 18 kg 18 kg Um ca. 12cm Höhe zu erreichen benötigt man ca. 3 Sandsäcke. Hier müssen 3 x 15 kg händisch bewegt werden. Beim mobilen ProFlex© System benötigt man für die selbe Höhe nur einen Stein. Es werden nur 1 x 18 kg händisch bewegt. 9

10 Sandsack – ProFlex© 10 6.250 x 15 kg 93.750 kg 3.100 x 18 kg 55.800 kg

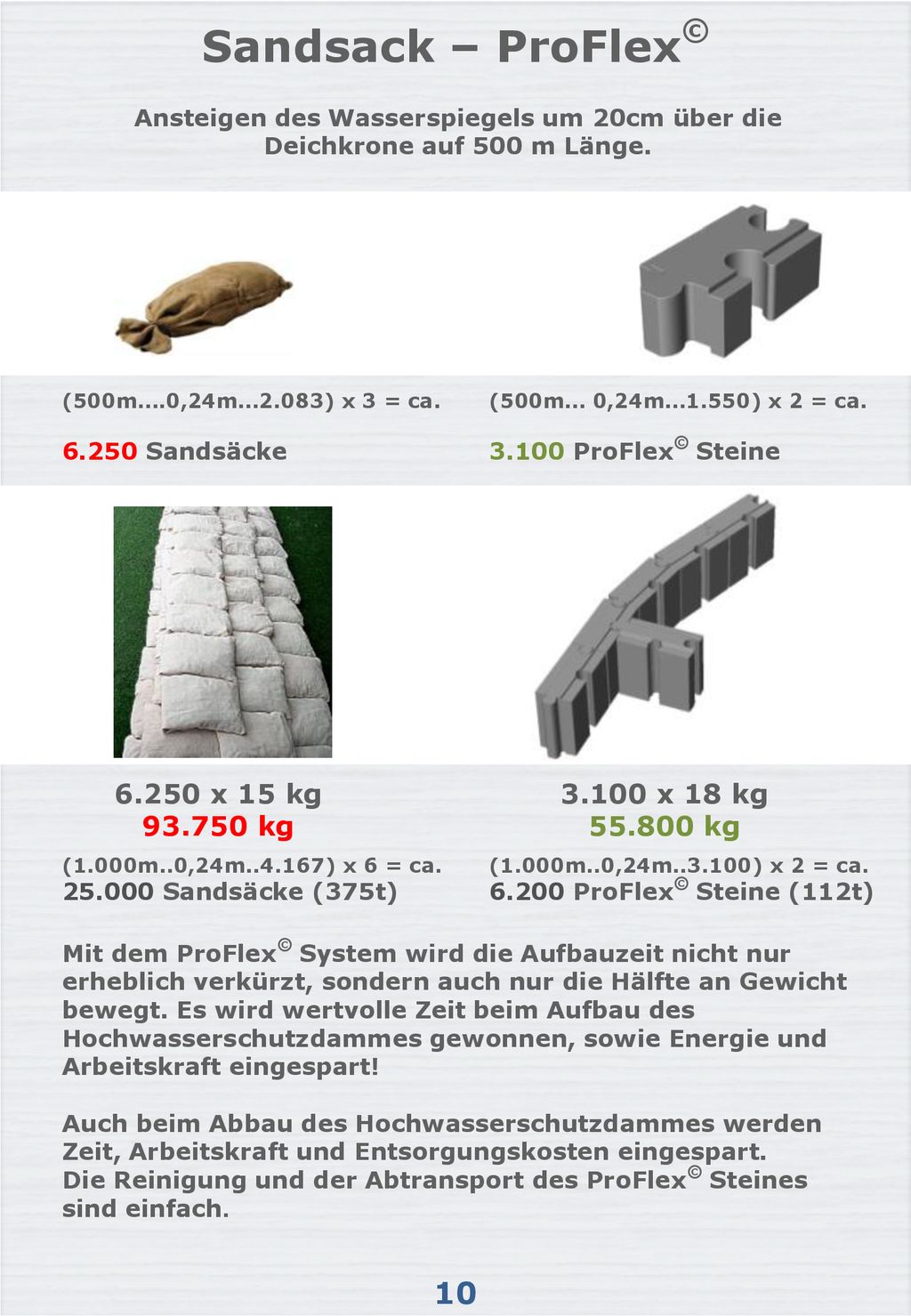

Ansteigen des Wasserspiegels um 20cm über die Deichkrone auf 500 m Länge. (500m….0,24m…2.083) x 3 = ca. 6.250 Sandsäcke (500m… 0,24m…1.550) x 2 = ca. 3.100 ProFlex© Steine 6.250 x 15 kg kg 3.100 x 18 kg kg (1.000m..0,24m ) x 6 = ca. Sandsäcke (375t) (1.000m..0,24m ) x 2 = ca. 6.200 ProFlex© Steine (112t) Mit dem ProFlex© System wird die Aufbauzeit nicht nur erheblich verkürzt, sondern auch nur die Hälfte an Gewicht bewegt. Es wird wertvolle Zeit beim Aufbau des Hochwasserschutzdammes gewonnen, sowie Energie und Arbeitskraft eingespart! Auch beim Abbau des Hochwasserschutzdammes werden Zeit, Arbeitskraft und Entsorgungskosten eingespart. Die Reinigung und der Abtransport des ProFlex© Steines sind einfach. 10

11 Länge - Radius 11 ProFlex© 3 Stück ProFlex© Länge ca. 1m
Kleinster Radius ca. 3 m ProFlex© 11

12 Aufbau ProFlex© 12 Abstützung 4-5 Stück Länge ca. 10m
Länge des Hochwasserschutzdammes : ca. 10 m Höhe des Hochwasserschutzdammes : ca. 12 cm Anzahl ProFlex© Steine: ca. 35 Stück 1 EUR – Palette (60 Stück) Höhe ca. 12 cm Dammlänge ca. 17 m 1 EUR – Palette (70 Stück) Höhe ca. 12 cm Dammlänge ca. 20 m 12

13 Hochwasserschutzwand

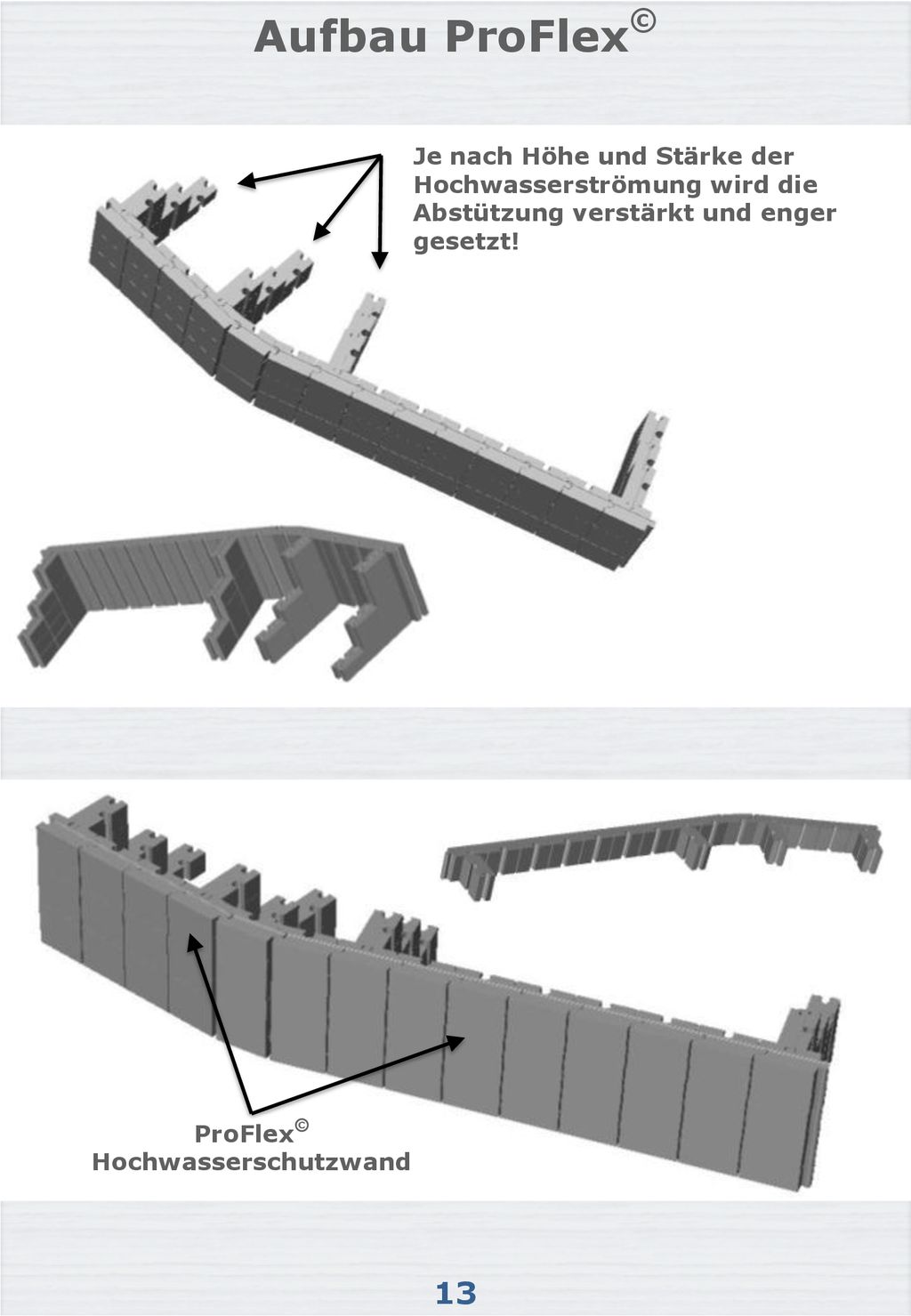

Aufbau ProFlex© Je nach Höhe und Stärke der Hochwasserströmung wird die Abstützung verstärkt und enger gesetzt! ProFlex© Hochwasserschutzwand 13

14 Aufbau ProFlex© 14

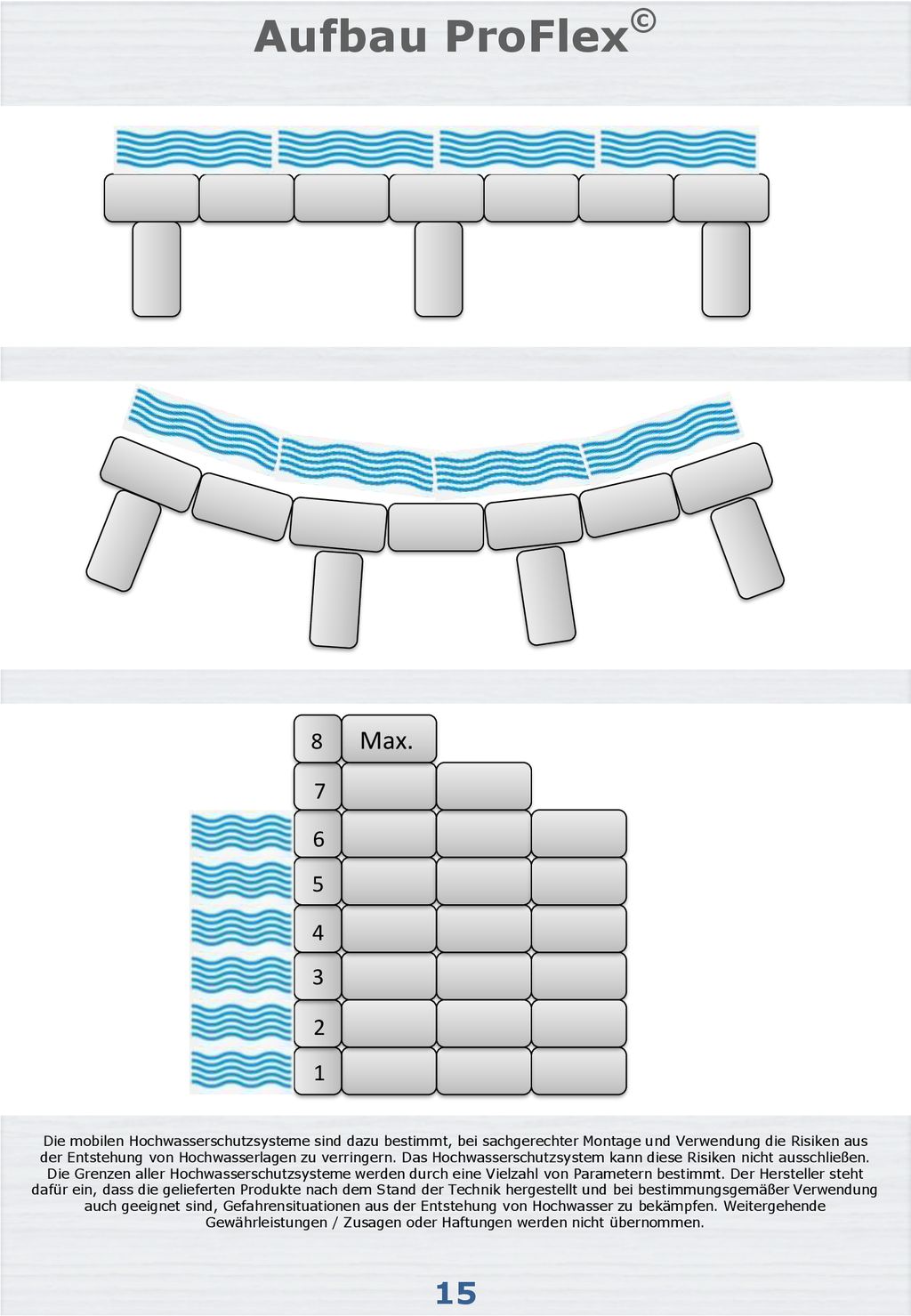

15 Aufbau ProFlex© 8 Max. 7 6 5 4 3 2 1 Die mobilen Hochwasserschutzsysteme sind dazu bestimmt, bei sachgerechter Montage und Verwendung die Risiken aus der Entstehung von Hochwasserlagen zu verringern. Das Hochwasserschutzsystem kann diese Risiken nicht ausschließen. Die Grenzen aller Hochwasserschutzsysteme werden durch eine Vielzahl von Parametern bestimmt. Der Hersteller steht dafür ein, dass die gelieferten Produkte nach dem Stand der Technik hergestellt und bei bestimmungsgemäßer Verwendung auch geeignet sind, Gefahrensituationen aus der Entstehung von Hochwasser zu bekämpfen. Weitergehende Gewährleistungen / Zusagen oder Haftungen werden nicht übernommen. 15

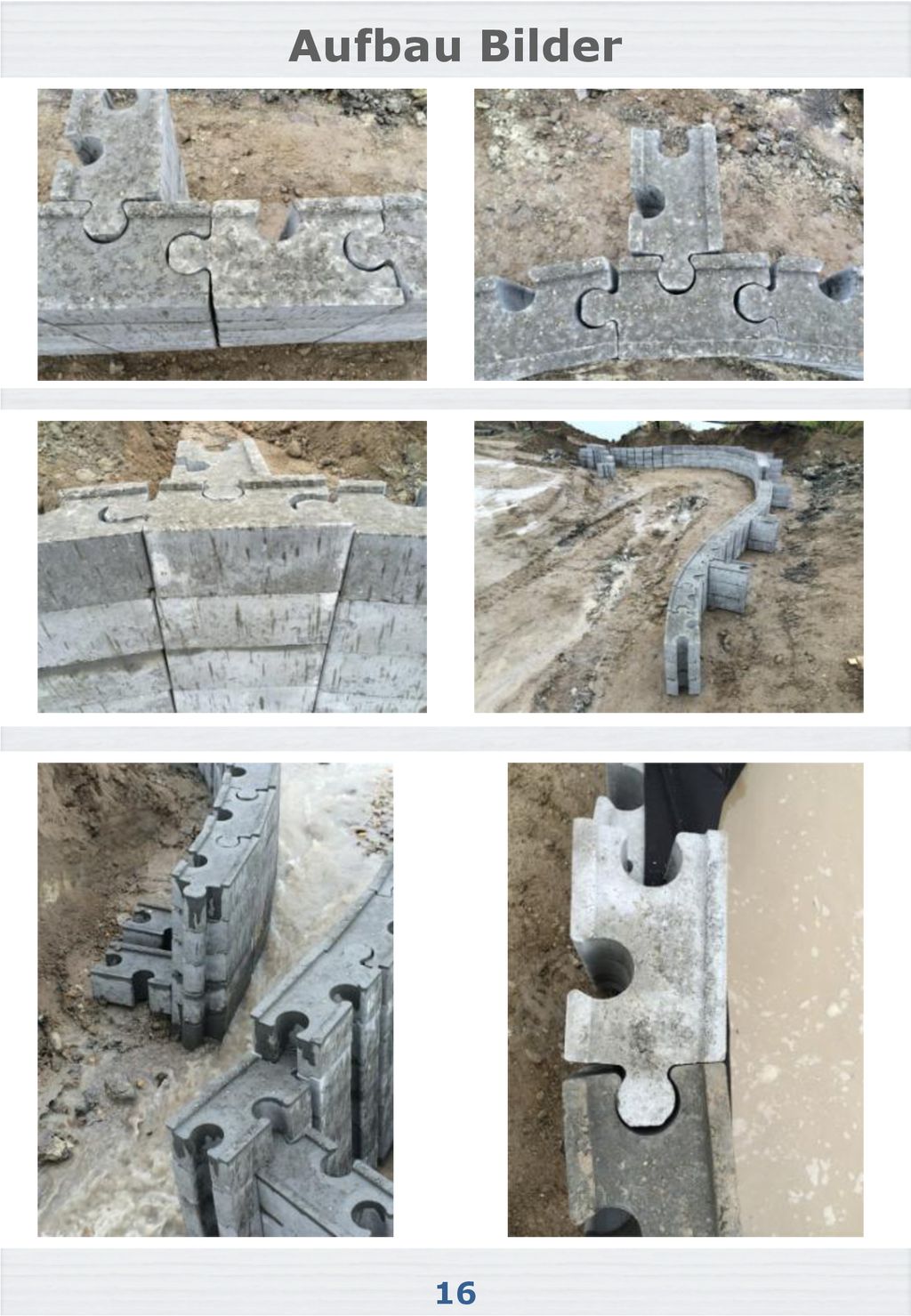

16 Aufbau Bilder 16

17 Information Liefereinheit

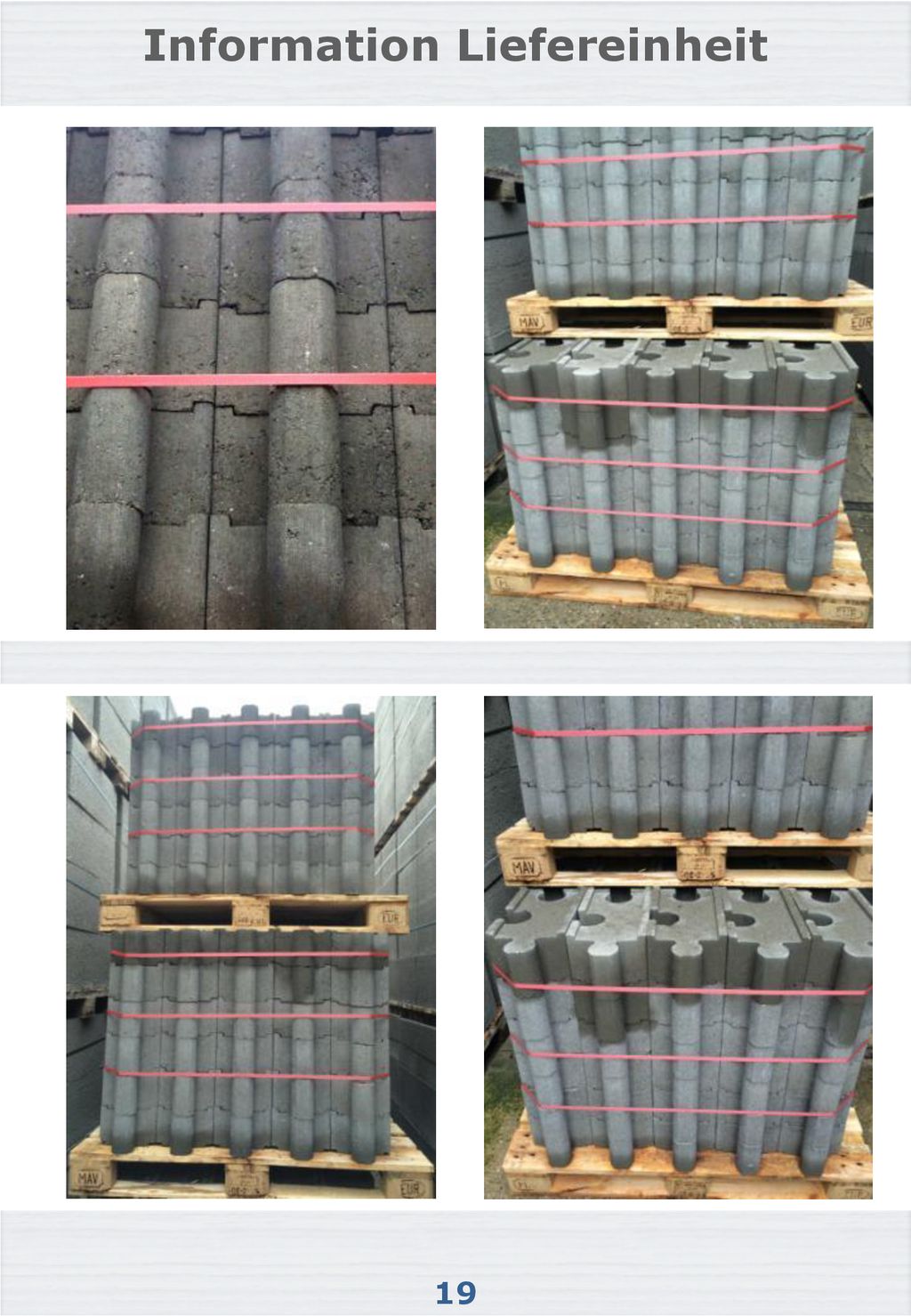

Verpackungseinheit 60: Handel Anzahl ProFlex© Steine: Stück Gewicht mit EUR-Palette: kg 17

18 Information Liefereinheit
Verpackungseinheit 70: Projekt Anzahl ProFlex© Steine: Stück Gewicht mit EUR-Palette: kg 18

19 Information Liefereinheit
19

20 Information Liefereinheit

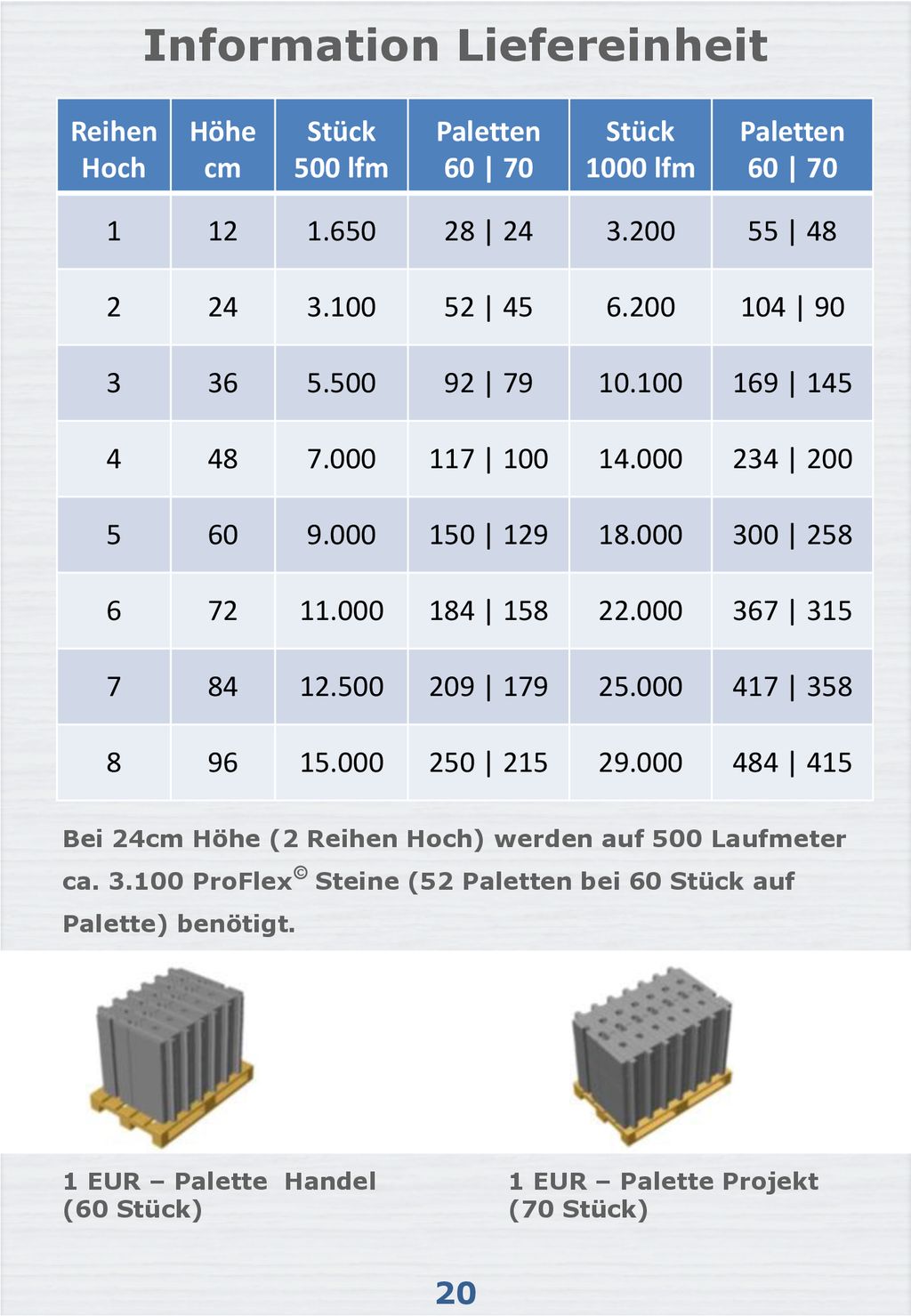

Reihen Hoch Höhe cm Stück 500 lfm Paletten 60 | 70 1000 lfm 1 12 1.650 28 | 24 3.200 55 | 48 2 24 3.100 52 | 45 6.200 104 | 90 3 36 5.500 92 | 79 10.100 169 | 145 4 48 7.000 117 | 100 14.000 234 | 200 5 60 9.000 150 | 129 18.000 300 | 258 6 72 11.000 184 | 158 22.000 367 | 315 7 84 12.500 209 | 179 25.000 417 | 358 8 96 15.000 250 | 215 29.000 484 | 415 Bei 24cm Höhe (2 Reihen Hoch) werden auf 500 Laufmeter ca ProFlex© Steine (52 Paletten bei 60 Stück auf Palette) benötigt. 1 EUR – Palette Handel (60 Stück) 1 EUR – Palette Projekt (70 Stück) 20

21 Prüfungen ProFlex© 21

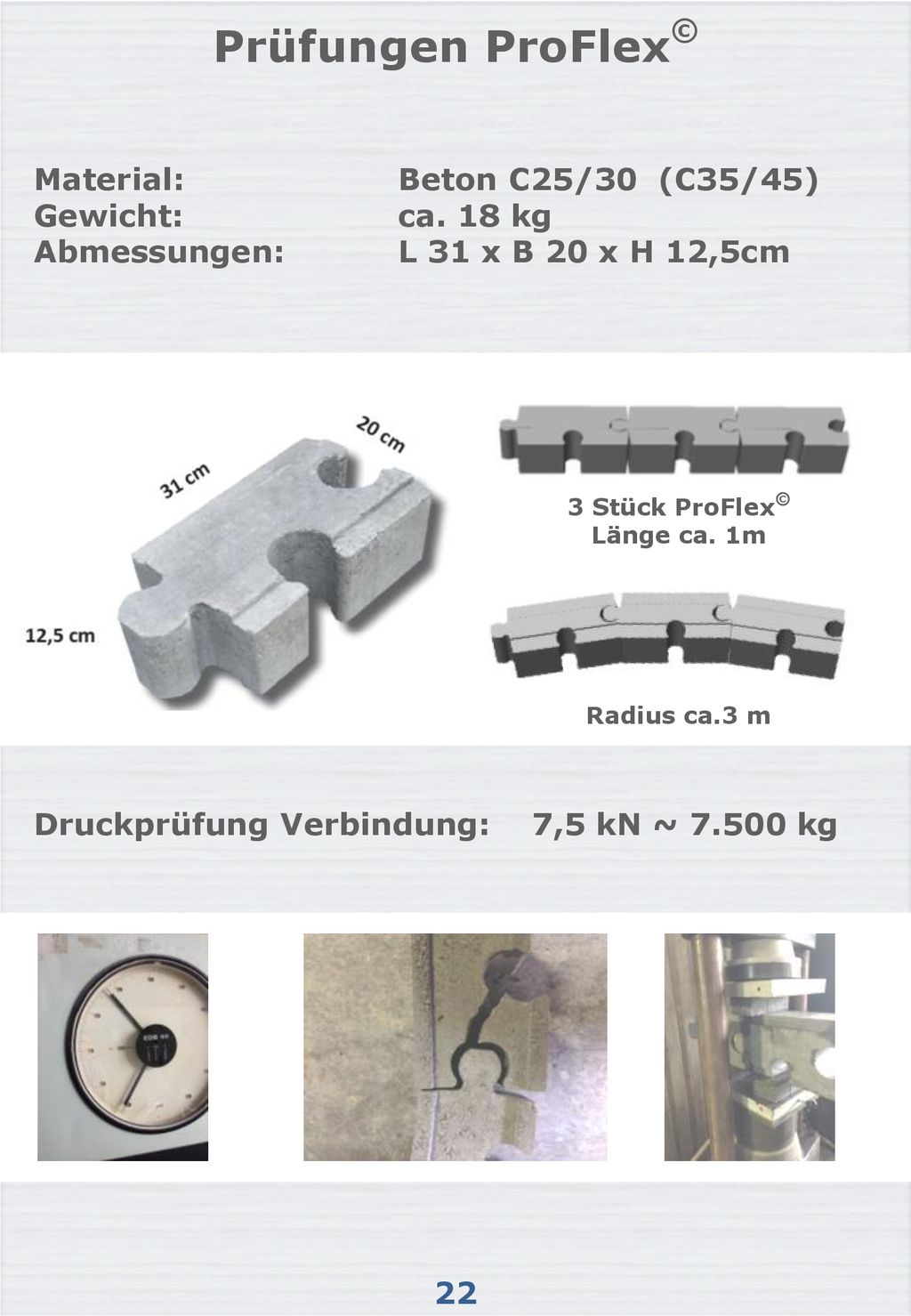

22 Prüfungen ProFlex© Material: Beton C25/30 (C35/45) Gewicht: ca. 18 kg
Abmessungen: L 31 x B 20 x H 12,5cm 3 Stück ProFlex© Länge ca. 1m Radius ca.3 m Druckprüfung Verbindung: 7,5 kN ~ kg 22

23 Technische Informationen ProFlex©
23

24 Technische Informationen ProFlex©
24

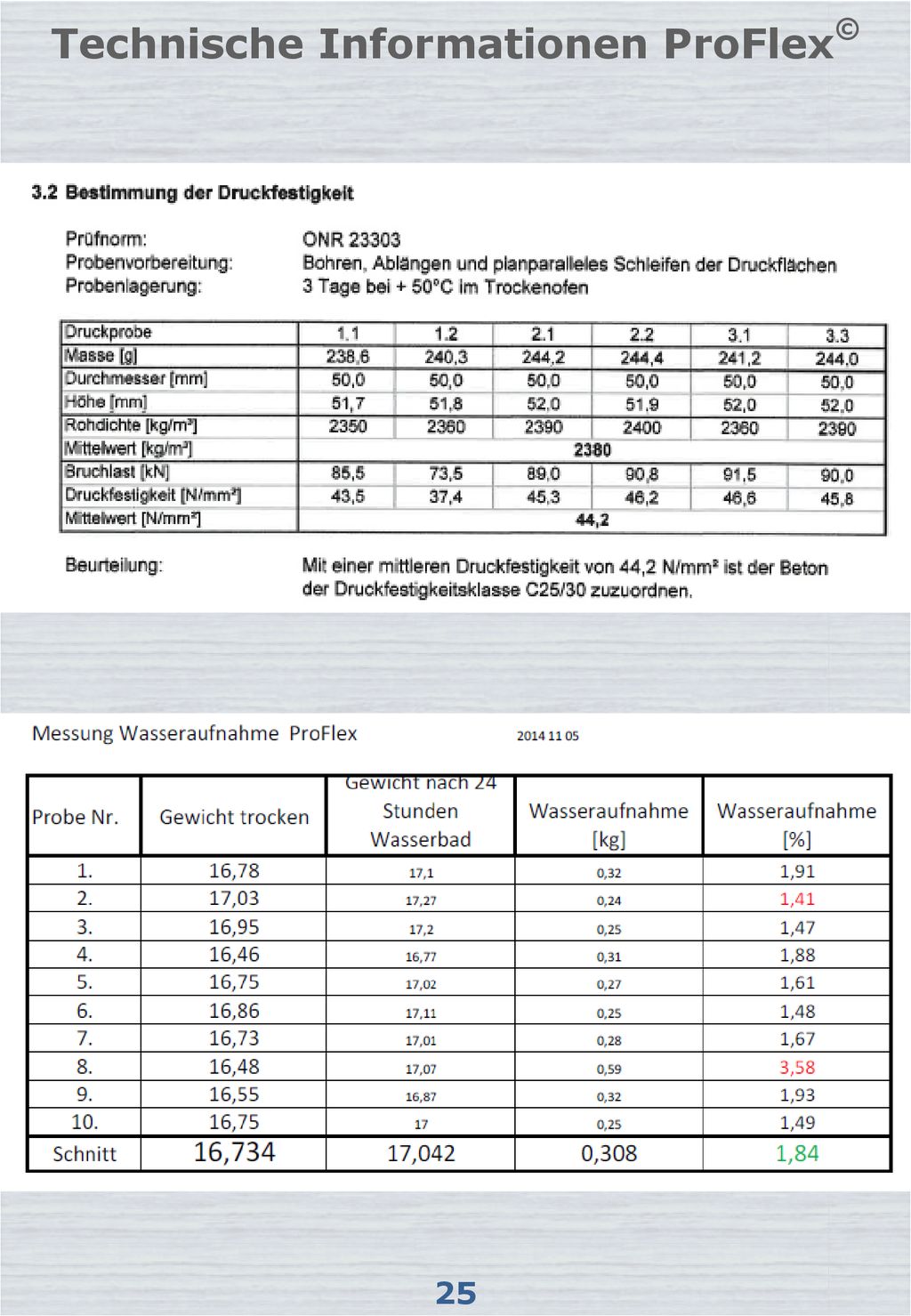

25 Technische Informationen ProFlex©
25

26 Adolf LEDERER T: +43 (0) 664 329 55 00 E: adolf.lederer@opmi.at
