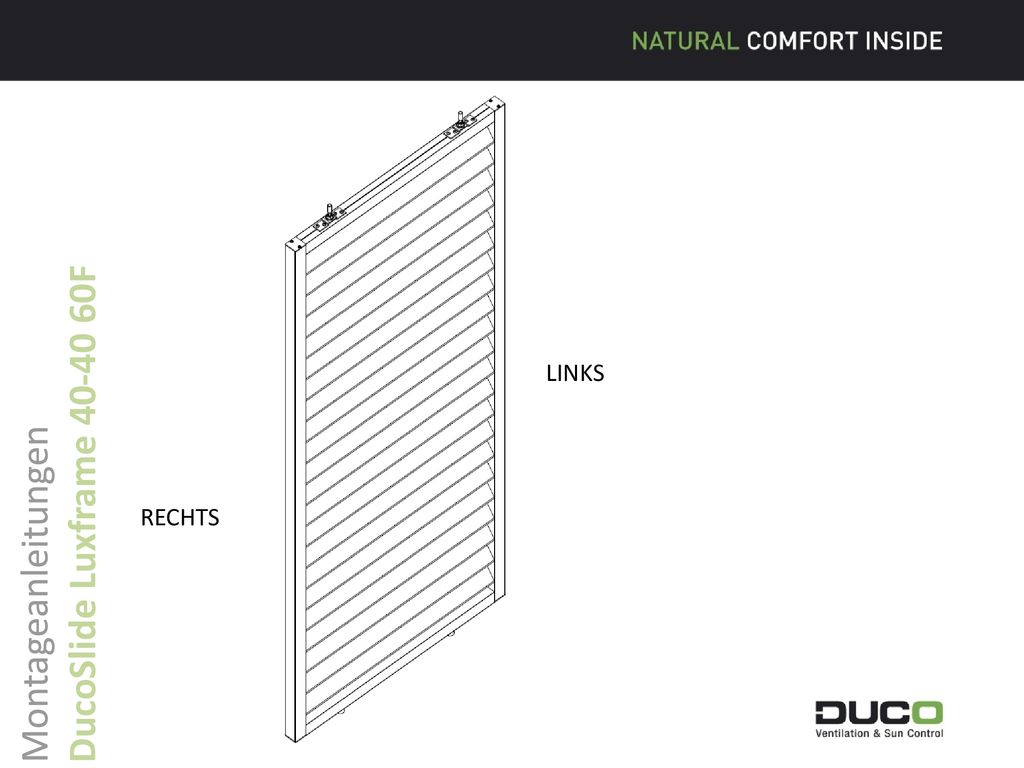

1 DucoSlide Luxframe F Montageanleitungen LINKS RECHTS

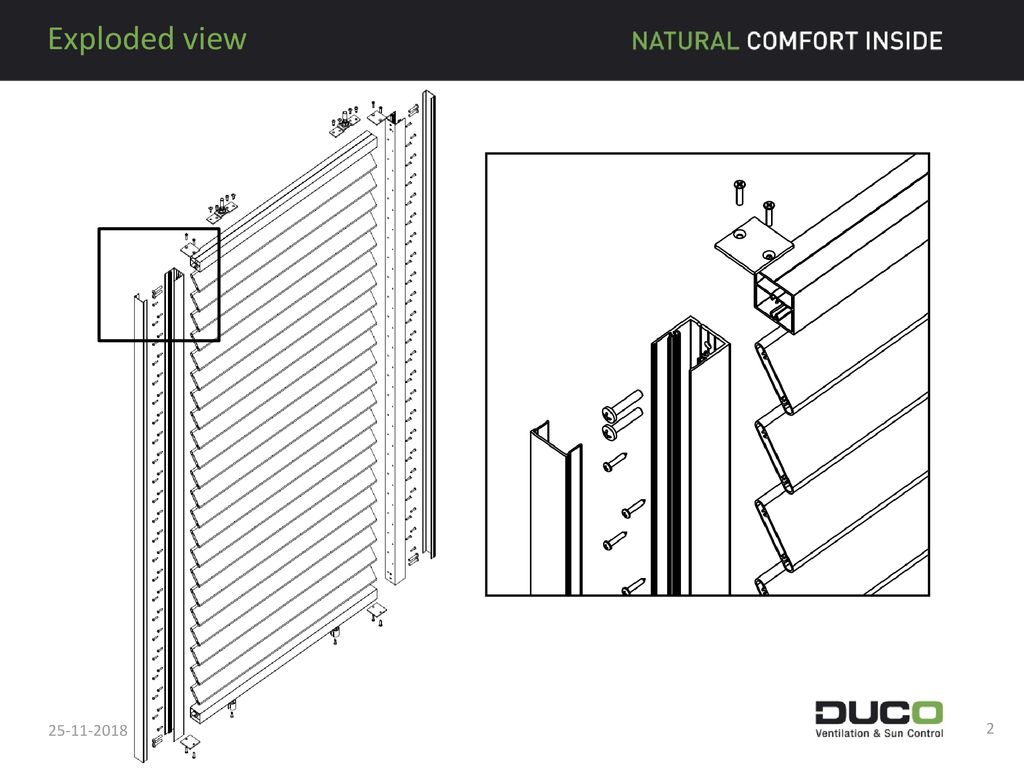

2 Exploded view

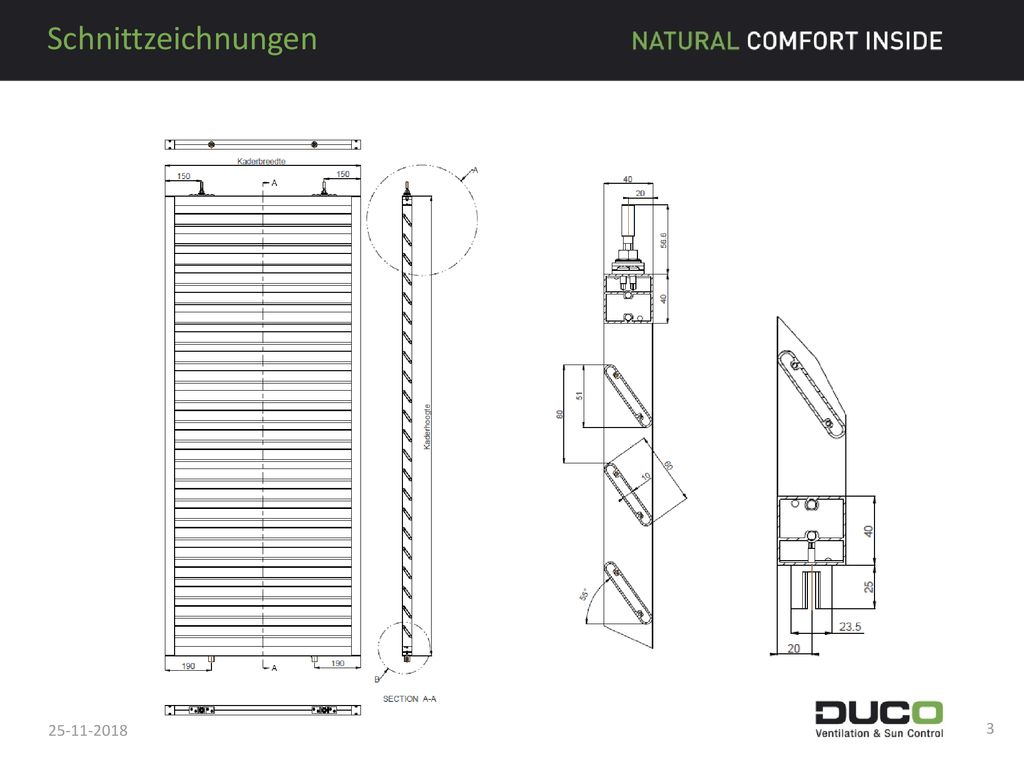

3 Schnittzeichnungen

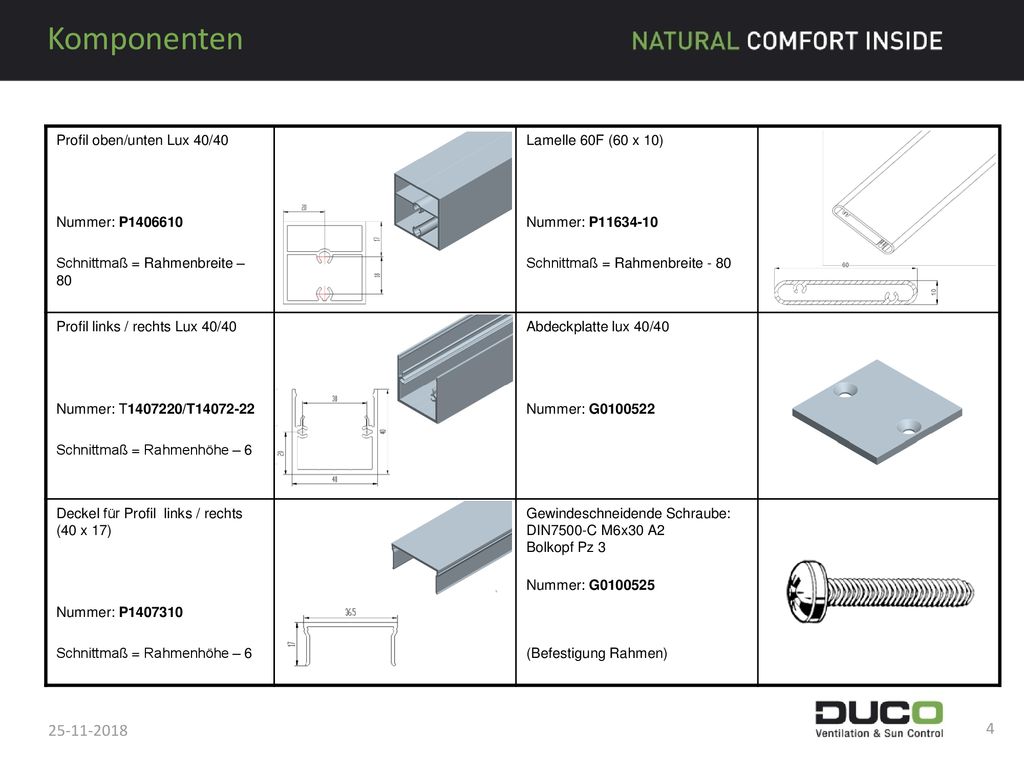

4 Komponenten 25-11-2018 Profil oben/unten Lux 40/40 Nummer: P1406610
Schnittmaß = Rahmenbreite – 80 Lamelle 60F (60 x 10) Nummer: P Schnittmaß = Rahmenbreite - 80 Profil links / rechts Lux 40/40 Nummer: T /T Schnittmaß = Rahmenhöhe – 6 Abdeckplatte lux 40/40 Nummer: G Deckel für Profil links / rechts (40 x 17) Nummer: P Gewindeschneidende Schraube: DIN7500-C M6x30 A2 Bolkopf Pz 3 Nummer: G (Befestigung Rahmen)

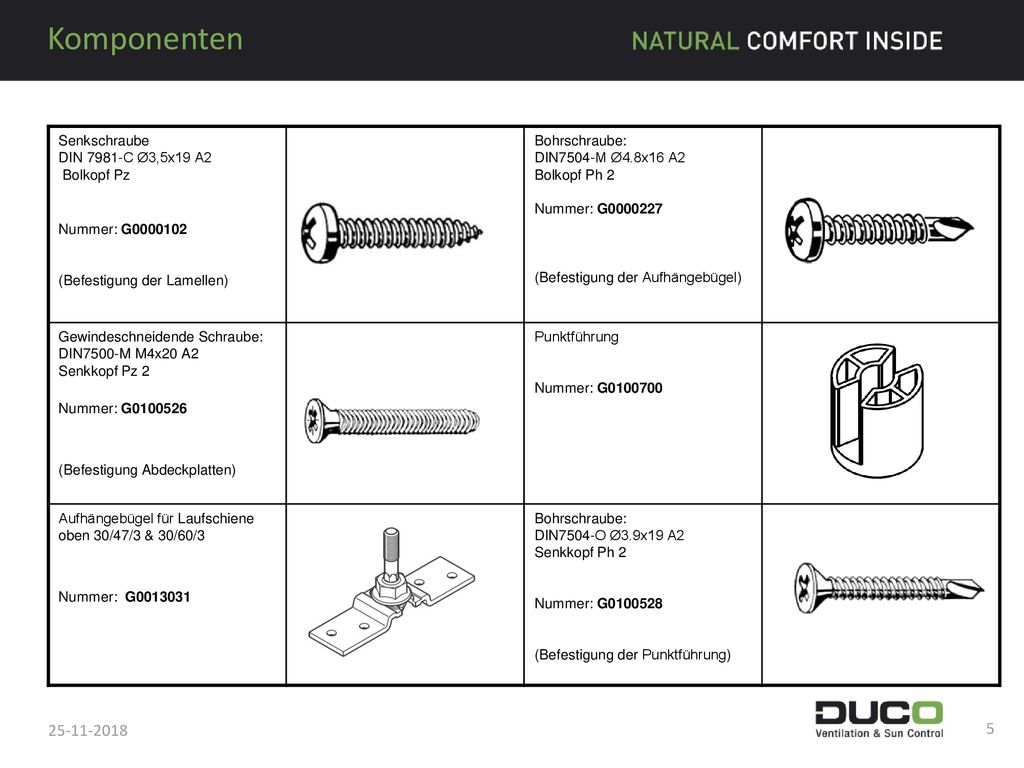

5 Komponenten 25-11-2018 Senkschraube DIN 7981-C Ø3,5x19 A2 Bolkopf Pz
Nummer: G (Befestigung der Lamellen) Bohrschraube: DIN7504-M Ø4.8x16 A2 Bolkopf Ph 2 Nummer: G (Befestigung der Aufhängebügel) Gewindeschneidende Schraube: DIN7500-M M4x20 A2 Senkkopf Pz 2 Nummer: G (Befestigung Abdeckplatten) Punktführung Nummer: G Aufhängebügel für Laufschiene oben 30/47/3 & 30/60/3 Nummer: G DIN7504-O Ø3.9x19 A2 Senkkopf Ph 2 Nummer: G (Befestigung der Punktführung)

6 Komponenten 25-11-2018 Abdeckplatte lux40 60F Nummer: G0100642
(Schraubenloch abdecken) Lehre für Profil Lux 40 für T (Rechts) Nummer: K Popniete Ø4x10mm Aluminium AL-AL Nummer: G (Befestigen der Abdeckplatten) Bohrkaliber Profil Lux 40 für P14072 Nummer: K Lehre für Profil Lux 40 für T (Links) Nummer: K Aufhängebügel für Laufschiene oben 31/33/2 Nummer: G

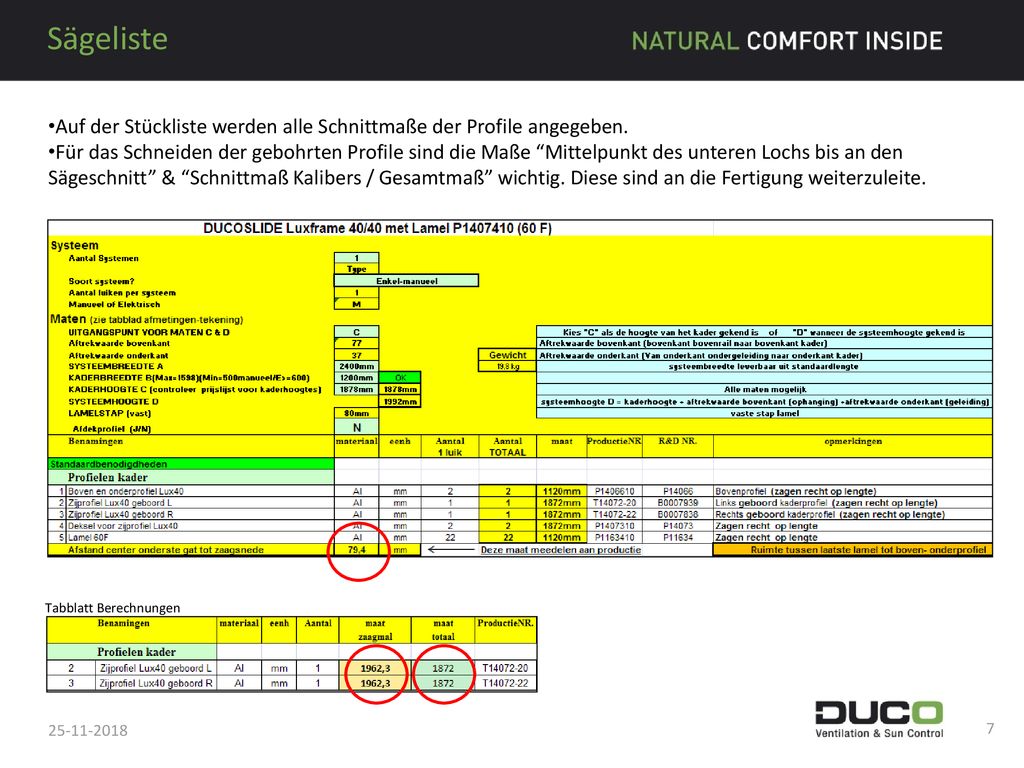

7 Sägeliste Auf der Stückliste werden alle Schnittmaße der Profile angegeben. Für das Schneiden der gebohrten Profile sind die Maße “Mittelpunkt des unteren Lochs bis an den Sägeschnitt” & “Schnittmaß Kalibers / Gesamtmaß” wichtig. Diese sind an die Fertigung weiterzuleite. Tabblatt Berechnungen

8 Schneiden Schneiden Sie alle Profile auf Maß

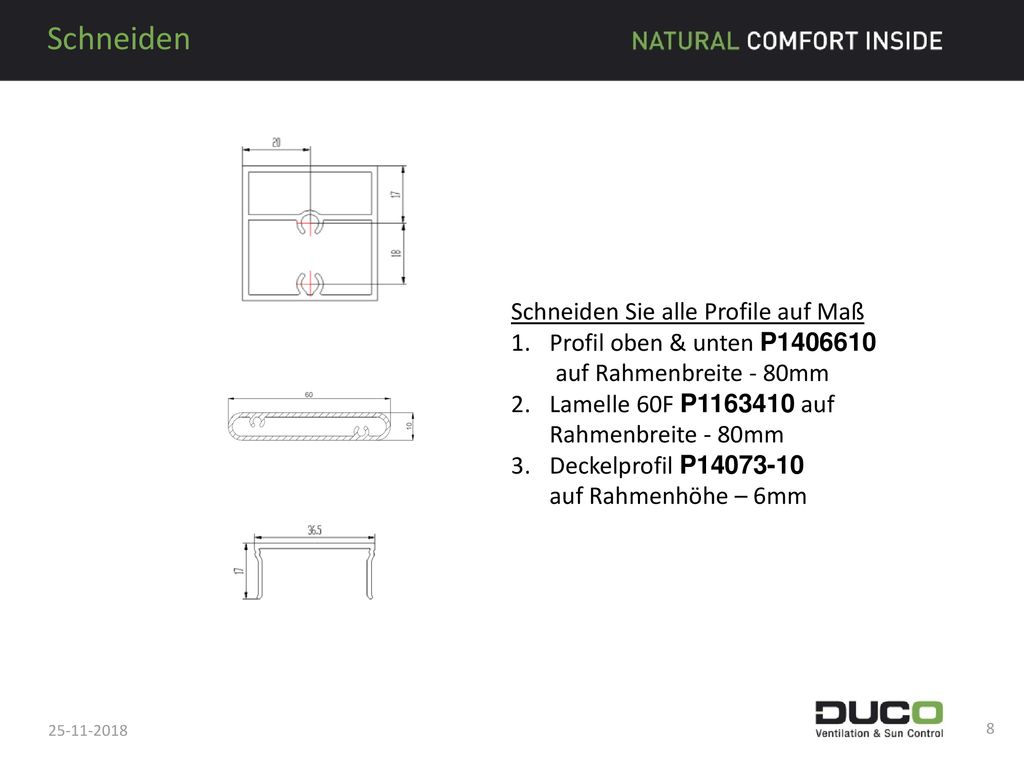

Profil oben & unten P auf Rahmenbreite - 80mm Lamelle 60F P auf Rahmenbreite - 80mm Deckelprofil P auf Rahmenhöhe – 6mm

9 Profile links & rechts schneiden
Wenn man die Profile links/rechts zuschneidet, muss man immer die Lehre auf der Unterseite des Profils anbringen. Wenn man prüfen möchte, ob das Profil unten lange genug ist, muss das Profil Lux 40 durch das Loch Ø10 im Kaliber sichtbar sein. (Man kann auch eine Stifte Ø10 oder eine Bolze M10 benutzen. Diese muss auf dem Rahmenprofil stoßen) Sägen Sie das Profil mit der Lehre auf “Maß Lehre”, Entfernen Sie das Kaliber und stellen Sie das geschnittene Profil mit dem Sägeschnitt an das Kaliber. Sägen Sie das Profil ohne Lehre auf “Gesamtmaß” Bemerkung: Wenn es keine Lehre gibt, muss man “den Abstand Mittelpunkt unteren Loch bis an den Sägeschnitt” anwenden. Unterseite

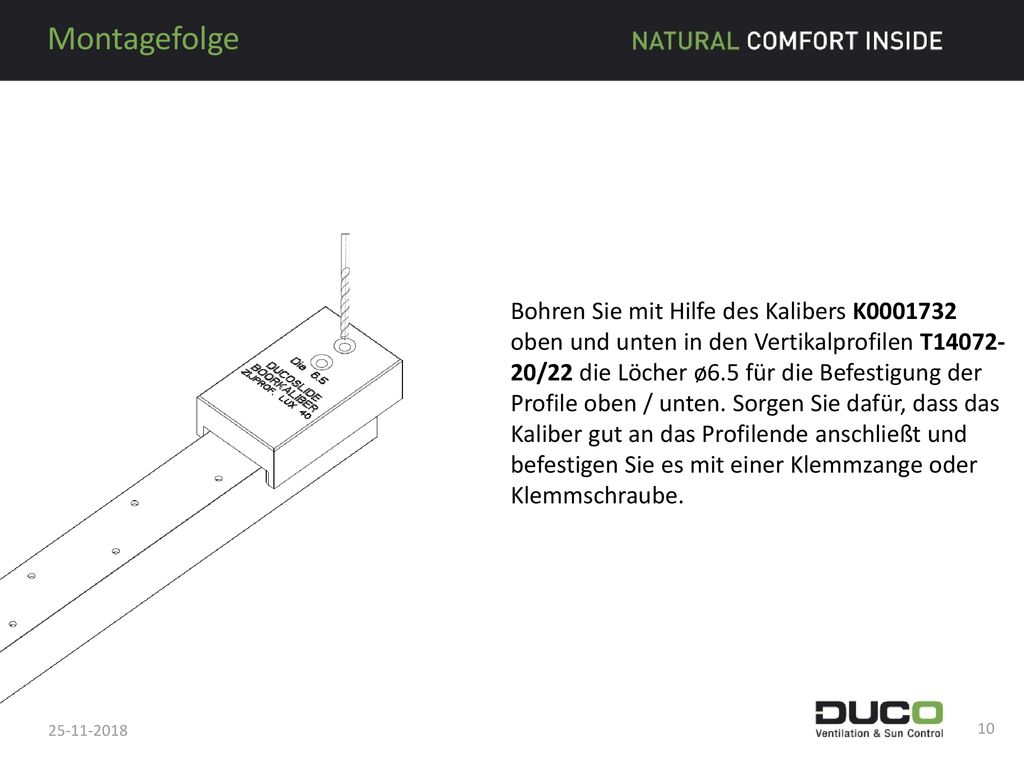

10 Montagefolge Bohren Sie mit Hilfe des Kalibers K oben und unten in den Vertikalprofilen T /22 die Löcher ø6.5 für die Befestigung der Profile oben / unten. Sorgen Sie dafür, dass das Kaliber gut an das Profilende anschließt und befestigen Sie es mit einer Klemmzange oder Klemmschraube.

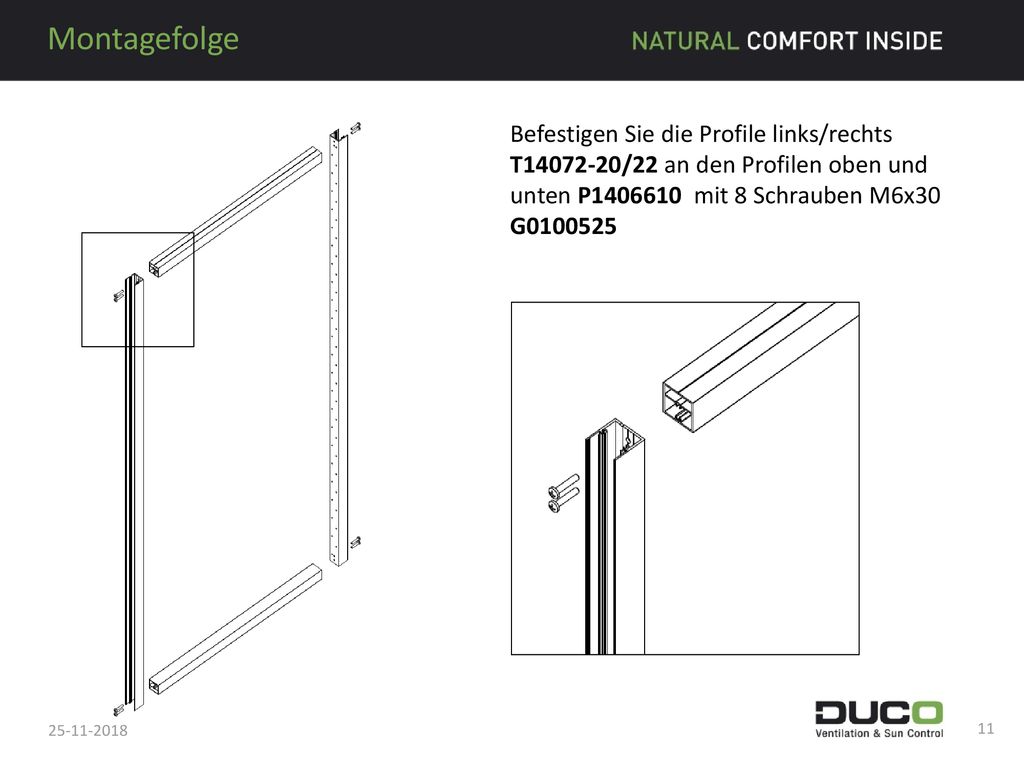

11 Montagefolge Befestigen Sie die Profile links/rechts T /22 an den Profilen oben und unten P mit 8 Schrauben M6x30 G

12 Montagefolge Befestigen Sie die Lamellen P an den Profilen links/rechts T /22 je mit 4 Schrauben Ø3.5x19 G pro Lamelle. Bemerkung: Beachten Sie die richtige Position der Lamellen!

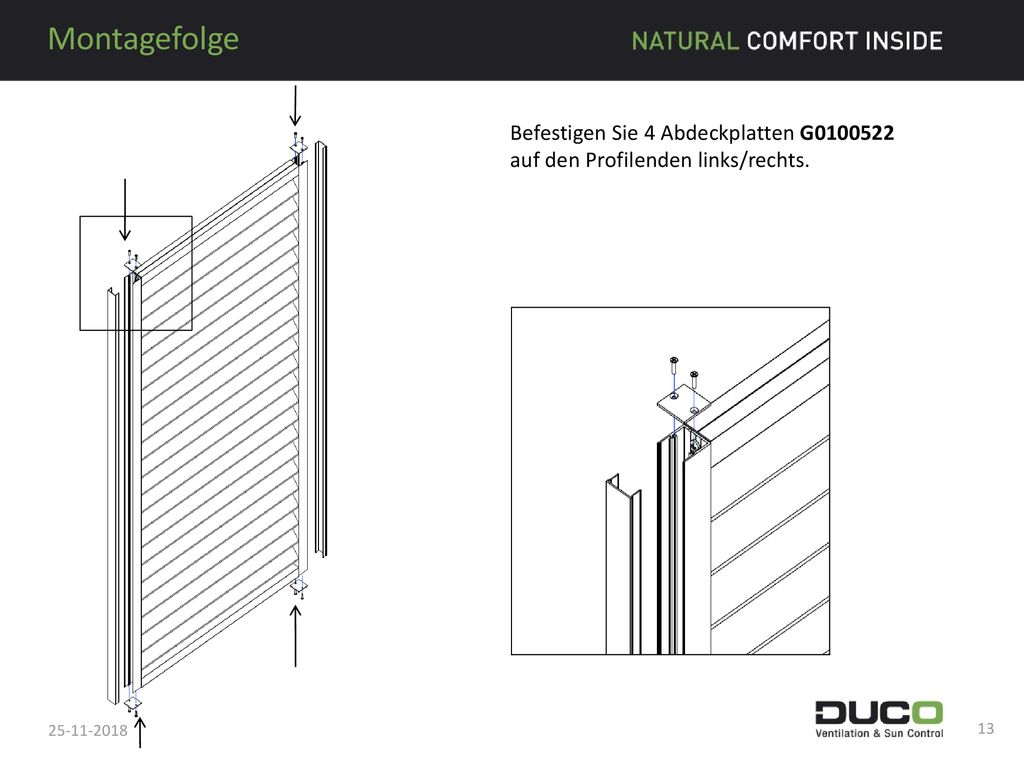

13 Montagefolge Befestigen Sie 4 Abdeckplatten G auf den Profilenden links/rechts.

14 Manuell bewegliche Rahmen 150 mm standard;

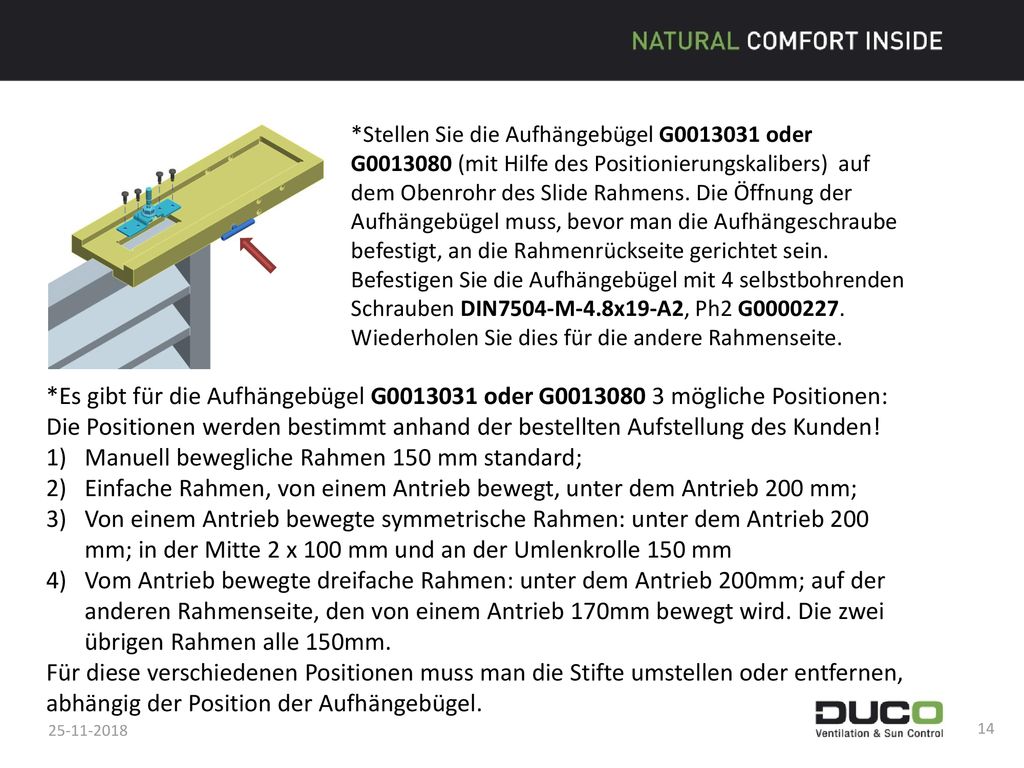

*Stellen Sie die Aufhängebügel G oder G (mit Hilfe des Positionierungskalibers) auf dem Obenrohr des Slide Rahmens. Die Öffnung der Aufhängebügel muss, bevor man die Aufhängeschraube befestigt, an die Rahmenrückseite gerichtet sein. Befestigen Sie die Aufhängebügel mit 4 selbstbohrenden Schrauben DIN7504-M-4.8x19-A2, Ph2 G Wiederholen Sie dies für die andere Rahmenseite. *Es gibt für die Aufhängebügel G oder G mögliche Positionen: Die Positionen werden bestimmt anhand der bestellten Aufstellung des Kunden! Manuell bewegliche Rahmen 150 mm standard; Einfache Rahmen, von einem Antrieb bewegt, unter dem Antrieb 200 mm; Von einem Antrieb bewegte symmetrische Rahmen: unter dem Antrieb 200 mm; in der Mitte 2 x 100 mm und an der Umlenkrolle 150 mm Vom Antrieb bewegte dreifache Rahmen: unter dem Antrieb 200mm; auf der anderen Rahmenseite, den von einem Antrieb 170mm bewegt wird. Die zwei übrigen Rahmen alle 150mm. Für diese verschiedenen Positionen muss man die Stifte umstellen oder entfernen, abhängig der Position der Aufhängebügel.

15 *Stellen Sie die Punktführung G mit Hilfe des Positionierungskalibers auf dem unteren Rohr des Rahmens. Befestigen Sie diese mit einer selbstbohrenden Schraube DIN7504-O-3.9x19-A2, Ph2 G Wiederholen Sie dies für die andere Rahmenseite.

16 CE Etikett Kleben Sie das CE Etikett auf einer sichtbaren Stelle, z.B. auf der Seite des Rahmens. (kleben Sie das nicht auf den Lamellen) Entfetten Sie das Material bevor Sie das Etikett kleben damit, dass das Etikett gut haftet.
